Team C T8TE User manual

1:8 SCALE 4WD ELECTRIC PRO RACING TRUGGY

Notiz
This manual is written in german language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in deutscher Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder kontaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in tedesco. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en aleman. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue allemand. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het duits taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Danke das Sie sich für das Produkt T8TE Competition Offroad Truggy von Team C entschieden haben. Diese
Anleitung hilft Ihnen beim Zusammenbau des T8TE. Bitte nehmen Sie sich Zeit und lesen Sie sich die
Anleitung genau durch.
Wir verbessern kontinuierlich unsere Produkte, so können die tatsächlichen Teile von den Abbildungen
abweichen. Bitte schauen Sie zuerst auf unsere Homepage ob es neue Versionen von den Anleitungen
oder neue Tips gibt, bevor Sie das zusammenbauen beginnen.
Generelle Information
DAS IST KEIN SPIELZUG!
Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht eines Erwachsenen.
Dies ist ein Hochleistungs Fahrzeug und darf aus Sicherheitsgründen nicht auf öffentlichen Straßen, in
überfüllten Gebieten und umweltfreundlichen Bereichen oder in der Nähe von Kindern und Tieren
gefahren werden.
Dieses Modell enthällt rotierende Teile und Teile die während des Betriebes heiß werden können.
Um Schäden und Verletztungen zu vermeiden ist Vorsicht beim Betrieb des Fahrzeuges geboten.
Dieses Produkt erfordert möglicherweise Reperatur- und Wartungsarbeiten.
Dieses Produkt ist durch Gewährleistung auf Material Defekte abgedeckt. Unfallschäden oder
Wartungsschäden werden nicht von der Gewährleistung abgedeckt.
Batterien müssen in einwandfreiem Zustand sein und sollten immer voll geladen sein.
Nitro Modelle dürfen nur außerhalb von Gebäuden gefahren werden. Inhalieren von Auspuffabgasen
kann zu gesundheitlichen Schäden führen.
Bewahren Sie Chemikalien unzugänglich von Kindern auf.
Stellen Sie sicher das Ihr Fahrzeug und das nötige Equipment in einwandfreiem Zustand ist, damit ein
sicherer Betriebszustand gewährleistet ist und Sie Spaß am fahren haben.

Notice
This manual is written in english language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in englischer Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder konaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in inglese. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en Inglés. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue anglaise. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het Engels taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Thank you for purchasing this T8TE Competition Truggy by Team C. This manual shows instructions and
tips to built and maintain your T8ET. Please take some time to read through to get familiar with the
shown steps.
We continually improve our products, due to that, actual parts my be different to the illustrations.
Please check our website for the latest versions manuals and tips before you start to built this model.
Generall Information
THIS IS NOT A TOY!
Not suitable for children under 14 years of age without adult supervision.
This is a high performance vehicle, for safety reason don’t run on public streets, in crowded areas,
environmentally areas or near children or animals.
This model contains rotationg parts and parts which become hot during operation. Care must been
taken to avoid damage or injuries.
This product may require some assembly and routine maintance.
This product is covered by warranty based on material defectives. Crash damage or maintenance
failures are not covered under warranty.
Batteries should be used in good condition only, and need to be fully charged.
Nitro models should be driven outside of buildings only. Inhaling exhaust gases could cause health
damage.
Keep chemicals stored out of the range of small children.
Make sure your model and equipment is in perfect condition before you use it, to ensure savety
and fun while driving.

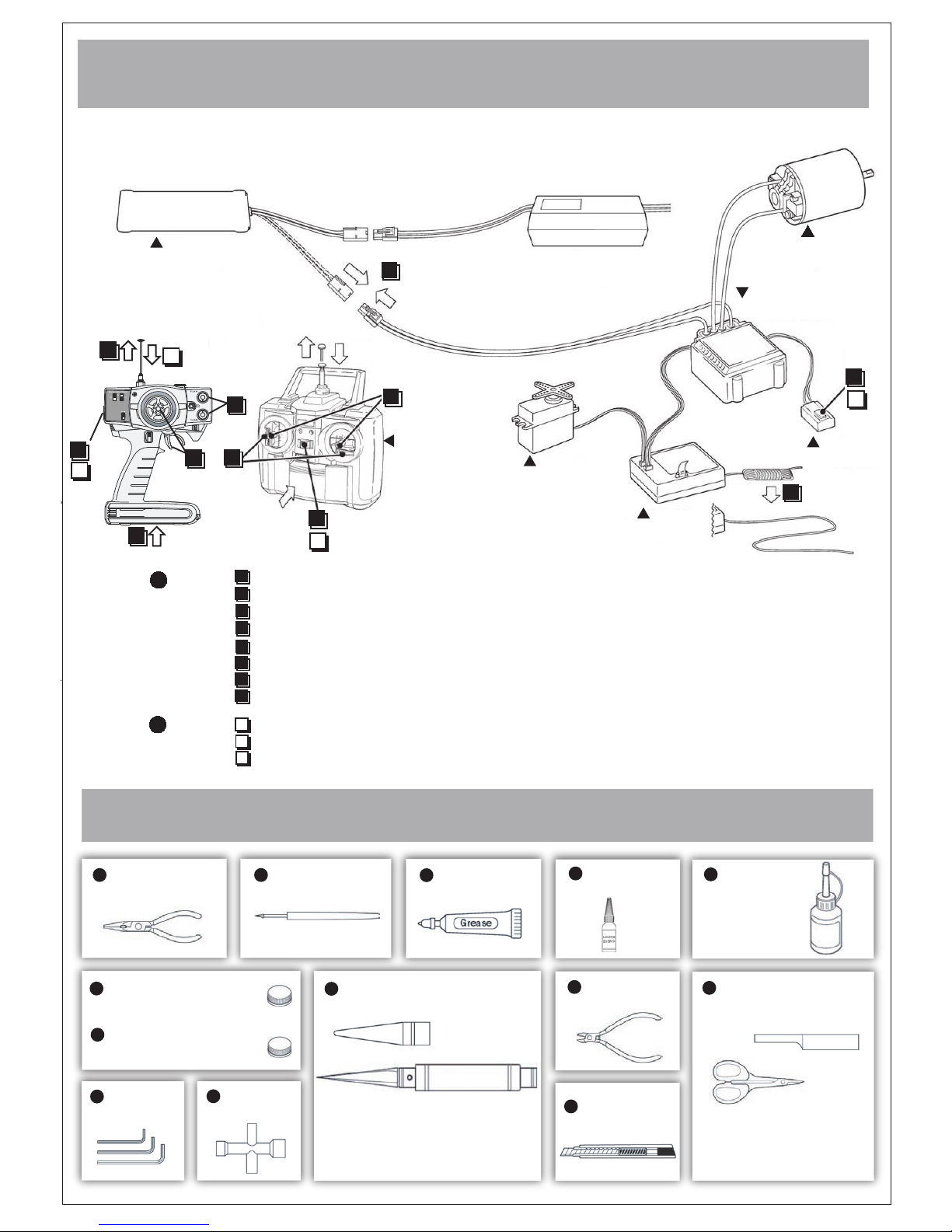

Funkfernsteuerung Einstellung
Akku
Ein neuer NiMH oder LiPo Akku muss vor Benutzung erst geladen werden. Informationen zum Laden finden Sie in der Ladegerätanleitung.
Richten Sie die Fernsteuerung wie unten angegeben ein!
6
5
8
Servo
Empfänger
Fernsteuerung
10
4
Ein/Aus
Schalter
7
9
Elektronischer
Fahrtenregler
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
An
Aus
6
10
An
Aus
5
8
1
3
BenötigteWerkzeuge
Spitzzange PinzetteSchmiermittel Schrauben
Sicehrungslack
Sekundenkleber
oder Reifenkleber
Sechskant-
schlüssel
Kugeldifferential Fett (klar)
Molybdem Fett (schwarz)
Kreuzschlüssel
Karosserielochbohrer
Um exakte Löcher zu bohren.
(1mm bis 15mm) Löcher können gebohrt
werden.
Seitenschneider
Cuttermesser
Karosserieschere &
Schmiergelpapier
Zur Karosserie ausschneiden!
Start
Ende
Batterien einlegen.(Fernsteuerung)
Antenne ausziehen.(Fernsteuerung
Akku anschließen.
Antennenkable ausziehen.(Empfänger)
Trimmungen auf neutrale Position stellen.(Fernsteuerung)
Einschalten.(Fernsteuerung)
Einschalten.(Fahrtenregler)
Sicherstellen das die Servos Befehle von der Fernsteuerung erhalten.(Fernsteuerung)
Ausschalten.(Fahrtenregler)
Ausschalten.(Fernsteuerung)
Antenne einfahren.(Fernsteuerung)
1
8
7
2
5
3
4
6
9
10
11

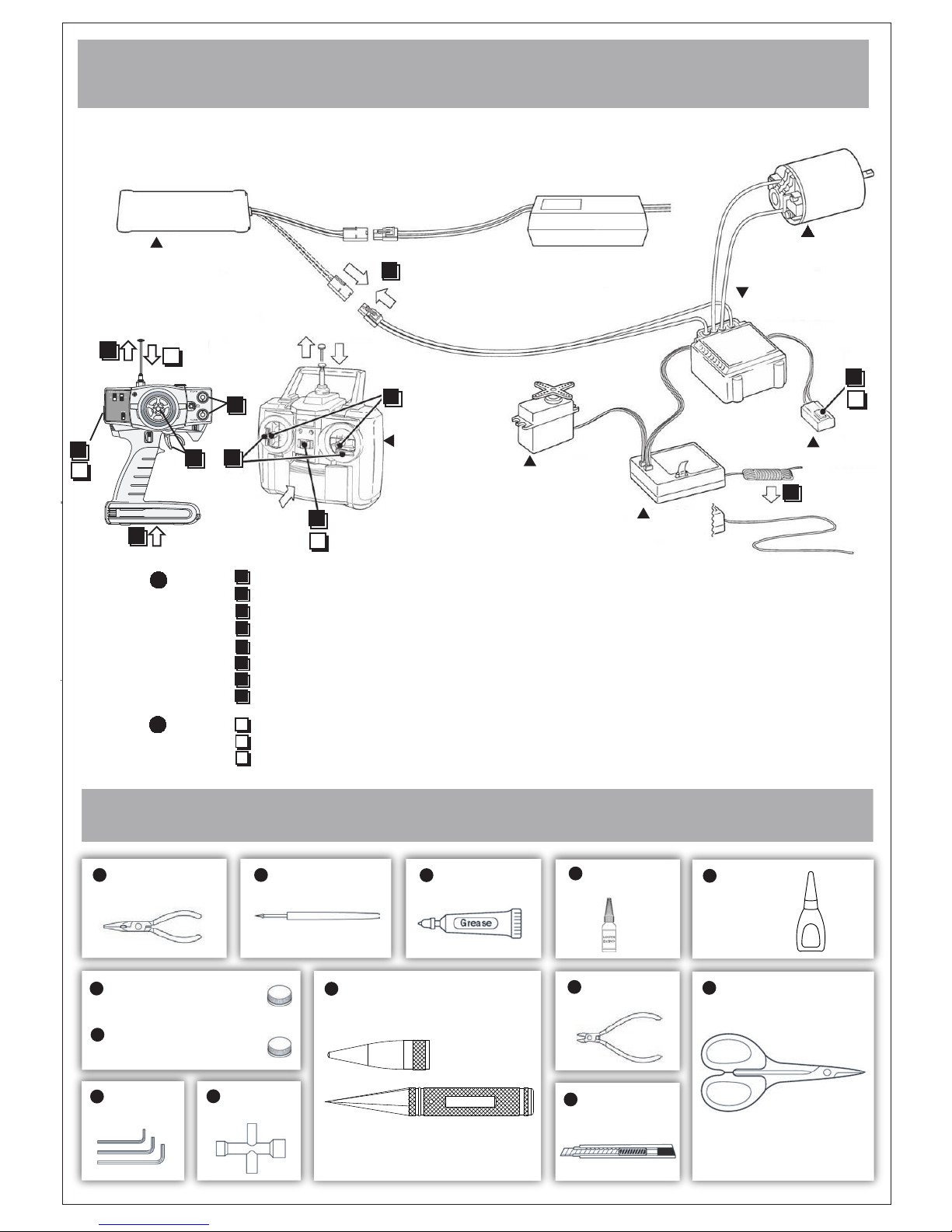

Transmitter Preparation
Battery
A new Ni-MH battery must be charged before it is used.Refer to the charger instruction manual for charging.
Set up the radio control system as indicated below.
6
5
8
Servo
Receiver
Transmitter
10
4
Switch
7
9
Electronic Speed
Controller
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
ON
OFF
6
10
ON
OFF
5
8
1
3
Tools required
Needie Nose Pllers Awl Grease Screw Cement
Instant Glue
Hex Wrench
Differential Grease
Molybdenum Grease(Black)
Hex Wrench
Body Reamer
No need to pre-drill precise holes
(1mm to 15mm)can be drilled
Wire Cutters
Sharp Hobby knife
ROUND CUTTER
For trimming bodies!
Start
Finish
Install batteries.(Transmitter)
Extend the antenna.(Transmitter)
Connect the battery
Extend the antenna.(Reveiver)
Center the trims.
Switch on.(Transmitter)
Switch on.(Reveiver)
Make sure the servos are in command.
Switch off.(Reveiver)
Switch off.(Transmitter)
Retract the antenna(Transmitter)
1
8
7
2
5
3
4
6
9
10
11
H154
H162
H096

1Servo Saver Turnbuckle
Servo Saver Gewindestange
………1
T08674 M3x14 Screw
Schraube
1
1:1
T08760 5.8 Ball End
Kugelpfanne
…………2
T08759 5.8 Ball stud
Kugelkopf
……………………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
………1
T08674 M3x14 Screw
Schraube
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
T02081 3x7x0.8 Washer
Beilagscheibe
…………………2
T08651 Buffer Screw
Schraube Ackermannstrebe
……2
Approx.8mm
circa.8mm
1:1
True-to -scale diagram
1:1 Größe
T08650
Servo Saver Nut
Servo Saver Mutter
T08650
Servo Saver Spring
Servo Saver Feder
T08762
Servo Saver-Top
Servo Saver oben
T08762
Servo Saver-Bottom
Servo Saver unten
T08650
Servo Saver Body
Servo Saver Gehäuse
T08651
T08674 M3x14
T08651
Buffer Bushing
Blockhalterung
T08651
Steering Rack
Ackermannstrebe
T08666 M3
Select the servo horn matching the servo being used.
Wählen Sie ein Servo Horn für Ihr Servo
Futaba-25T Hitec-24T Sanwa/JR/KO-23T
T08762
Servo Saver-Left
Servo Saver links
Buffer Screw
Schraube
Ackermannstrebe
T02081 3x7x0.8
2Buffer
Servo Saver
Bag -A
Bag-A
Approx.33mm
circa.33mm
▲Projection.Note direction
Hinweis Richtung
TG8019 3x45 Turnbuckle
Gewindestange
…………1
T08666 M3
T08674 M3x14
T08620
Steering Servo Horn-F
Lenk Servo Horn-F
4mm
TG8019
3x45 Turnbuckle
Gewindestange
T08760
5.8 Ball End
Kugelpfanne
T08760
5.8 Ball End
Kugelpfanne
T08759
5.8 Ball stud
Kugelkopf
T08759
5.8 Ball stud
Kugelkopf

Apply threadlock
Schraubensicherungslack verwenden
2
…………1
T08674 M3x10 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………3
T08662 6x10x3 Ball Bearing
Kugellager

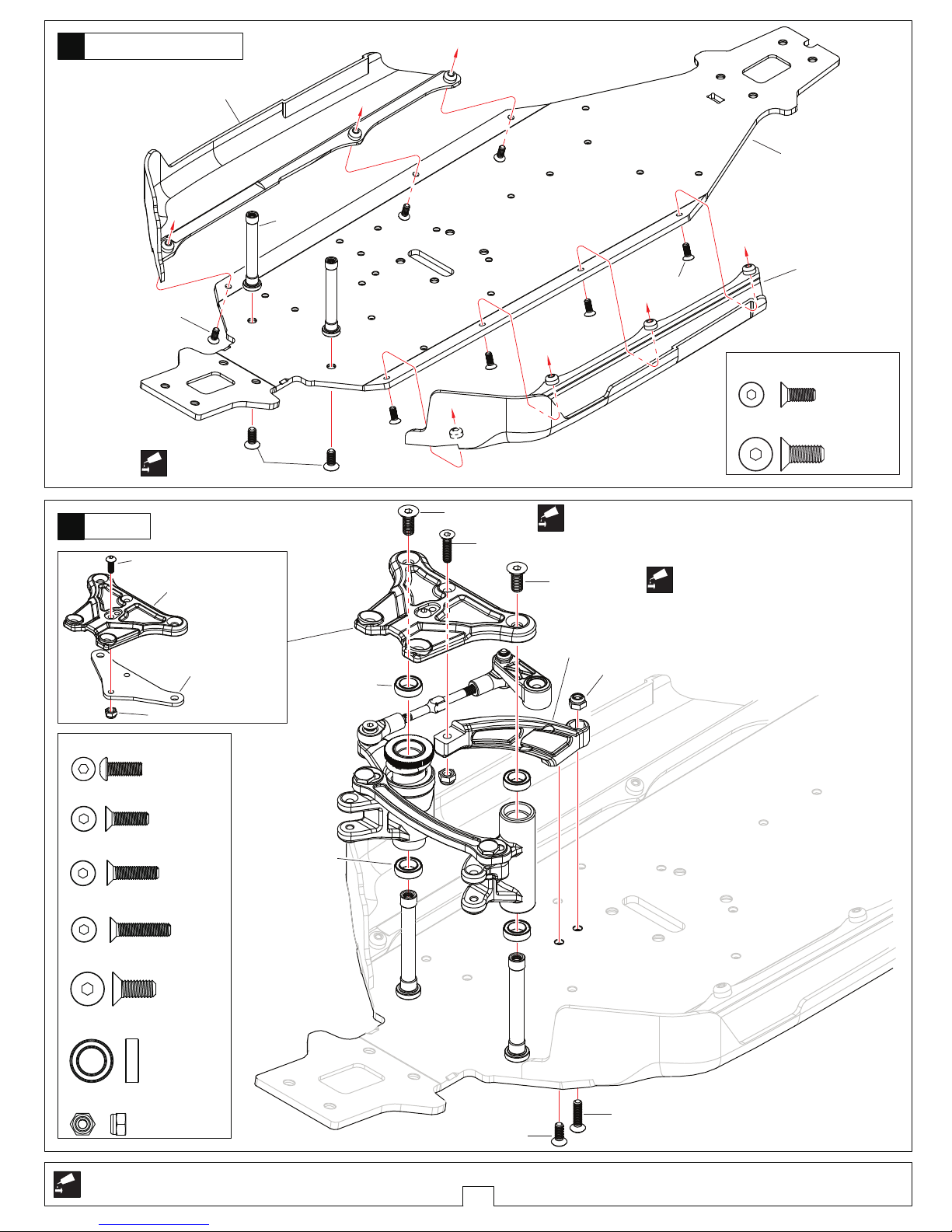

TG8003
Side Plate-Left
Seitenschutz links
TG8003
Side Plate-Right
Seitenschutz rechts
T08674 M3x8
T08674 M4x10
TG8027
Chassis
T08674 M3x8
T08650
Servo Saver Post
Servo Saver Pfosten
………………4
………1
T08674 M3x14 Screw
Schraube
4Buffer
Servo Saver
3
Servo Saver Post/Side Plate
Servo Saver Pfosten/Seitenschutz
Screw
Cement
Screw
Screw
Cement
Screw
Cement
Bag-A
Bag -ABag -B
…………1
T08674 M3x12 Screw
Schraube
…………7
T08674 M3x8 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
T08666 M3
T08674 M3x10
T08674 M3x12
T08674 M3x14
T08674 M4x10
T08674 M4x10
TG8006
Front Chassis Stiffener
Chassisstrebe vorne
T08761
Buffer Plate-Plastic
Lenkplatte
T08761
Buffer Plate-Aluminium
Alu Lenkplatte
T08662 6x10x3
T08662
6x10x3
T08673 M3x8
T08666 M3
T08674 M3x8 Screw
Schraube
………………1

Apply threadlock
Schraubensicherungslack verwenden
3
T08304 13.1x15.9x0.2 Washer
Beilagscheibe
…………2
T08663 6x13x5 Ball Bearing
Kugellager
………2
T08673 M3x16 Screw
Schraube ……2
TG8016 M5x4 Screw
Schraube
………………1
TG8016 M5x4
TG8016
87mm Center Front CVD
87mm CVD Mitte vorne
T08601
Differential Case
Diff Box
T08636
10T Gear
Kegelritzel
T08673 M3x16
T08601
Differential Case
Diff Box
T08663 6x13x5
T08304
13.1x15.9x0.2
T08663 6x13x5
6Front Differential Case
Diff Box vorne
x2
Assemble as many times as specified So oft montieren wie angegeben
Screw
Cement
Screw
Cement
Bag-CBag-D
T08600/T08636 5.8x1.9 O-Ring
…………………4
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………8
T08664 8x16x5 Ball Bearing
Kugellager
………4 ……8
T08636 M3x12 Screw
Schraube
T08633
20T Diff Gear
Diff Zahnrad
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08633
2.5x11.5 Pin
T08634
Diff Connecting Cup
Diff Mitnehmer
T08634
Diff Connecting Cup
Diff Mitnehmer
T08600
Differential Housing
Diff Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft
T08600
Differential Pads
Diff Scheiben
T08636
43T Diff Gear
Diff Zahnrad
T08636 M3x12
T08600 5.8x1.9
T08664 8x16x5
T08636 5.8x1.9
T08664 8x16x5
Oil
5Front/Rear Differential
Diff vorne/hinten
x2
7000# for Front
7000# für Vorne
3000# for Rear
3000# für Hinten
Bag-C
T08669 6.1x11x0.2
T08669 6.1x11x0.2
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………4

x2
4
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08756 M3x3 Screw
Schraube
LR
LR
Assemble both Left and Right
Beide Seiten (links/rechts) auf
die gleiche Weise montieren
T08756 6.8 Ball stud
Kugelkopf
…………………2
T08755 6.8 Ball stud
Kugelkopf
………………………2
x2
Assemble as many times as specified
So oft montieren wie angegeben
T08756 M3x3
T08760 6.8 Ball End
Kugelpfanne
………………2
T08601 M3x3
T08674
M2.5x8
T08674 M2.5x8
T08601

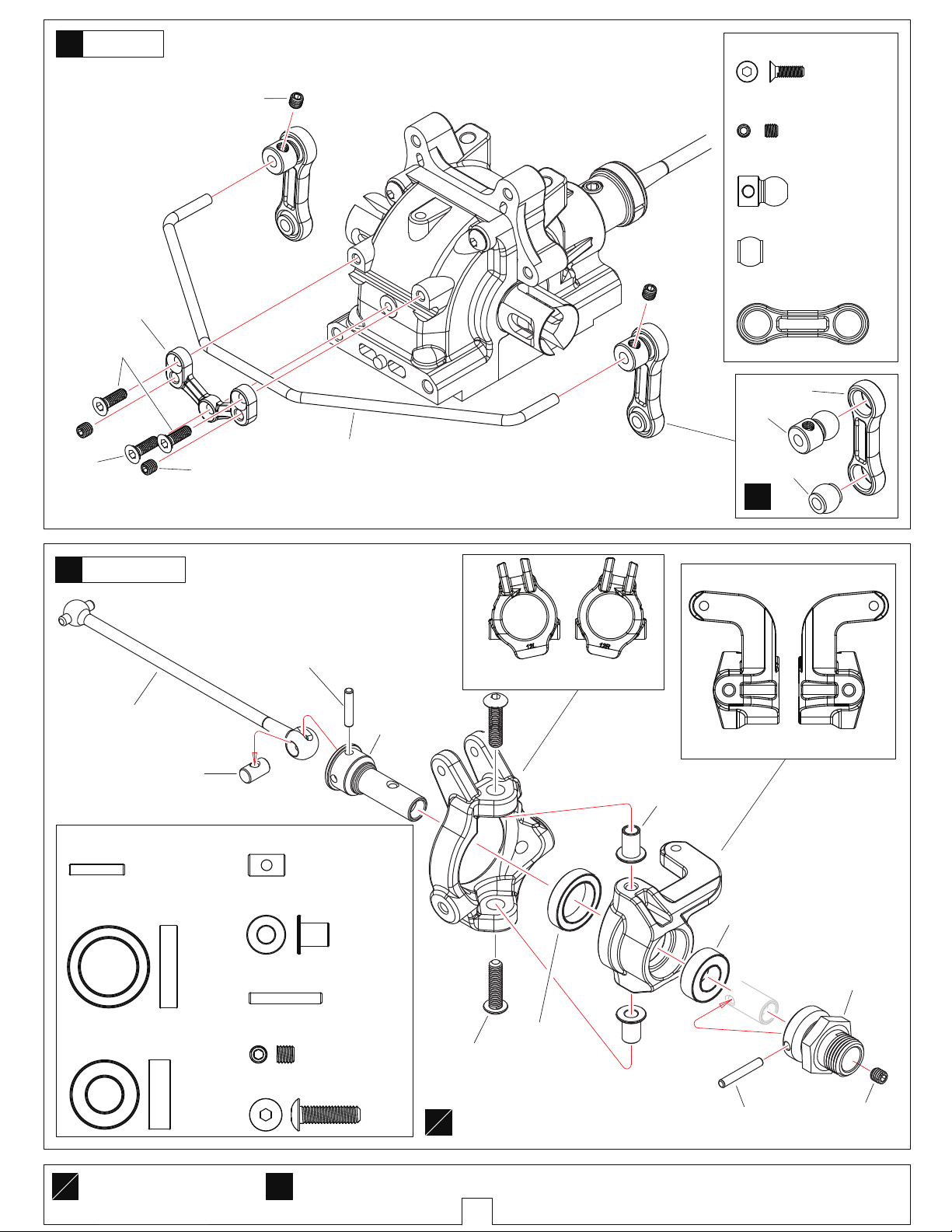

Swaybar Mount
Stabi Halterung
T08647
Front Swaybar
Stabi vorne
8Front Hub Carrier
Achsschenkel vorne
7Front Swaybar
Stabi vorne
……4
T08673 M4x14 Screw
Schraube
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
……………4
…………………2
T08639 M4x4 Screw
Schraube
……………2
TG8015 2.5x16.8 Pin
T08604
Steering Block-Left Steering Block-Right
Lenkhebel links Lenkhebel rechts
T08603
Front Hub Carriers 12 Degree
Achsschnkel vorne 12 Grad
TG8018
T08603
TG8018 2.5x12.8 Pin
………………2
TG8018 5x8.5 CVD Shaft
CVD Schaft
……………………2
T08603 King Pin Bushing
Blockhalterung
King Pin Bushing
Blockhalterung
Left Right
Bag -D
Bag-D
132mm Drive Shaft
132mm Antriebswelle
T08673 M4x14
T08639 M4x4
TG8015 2.5x16.8
TG8015
Wheel Hex Hub
Radmitnehmer
T08665 13x19x4
T08664 8x16x5
TG8018 2.5x12.8
TG8018 5x8.5
T08772
CVD Connecting Cup
CVD Aufnahmebuchse
T08756
T08755
T08760

5
LR
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
……4
T08751 M4x16 Screw
Schraube
………4
T08675 M4x10 Screw
Schraube
……………2
LR
T08673 M3x16 Screw
Schraube
……2
T08645 4x73 Arm Pin
Querlenkerwelle
……2
T08674 M3x35 Screw
Schraube
…………2
T08674 M3x15 Screw
Schraube
………2
T08751
9Front Hub Carrier
Achsschenkel vorn
10
Front Suspension
Vordere Aufhängung
Front Hub Carrier Bushing
Blockhalterung Hub vorne
T08751 Front Hub Carrier Bushing
Blockhalterung Hub vorne
Bag-D
Bag-D
T08751 M4x16
T08751 M4x16
T08675 M4x10
TG8001
Front Lower Arm
Querlenker vorn unten
T08764
Front Arm Mount-F
Querlenkerhalter vorne/vorne
T08764
Front Arm Mount-R
Querlenkerhalter vorne/hinten
T08645 4x73
T08645 4x73
T08674 M3x35
T08674 M3x15
T08673 M3x16
T08673 M3x16

6
1:1 x1
1:1 x1

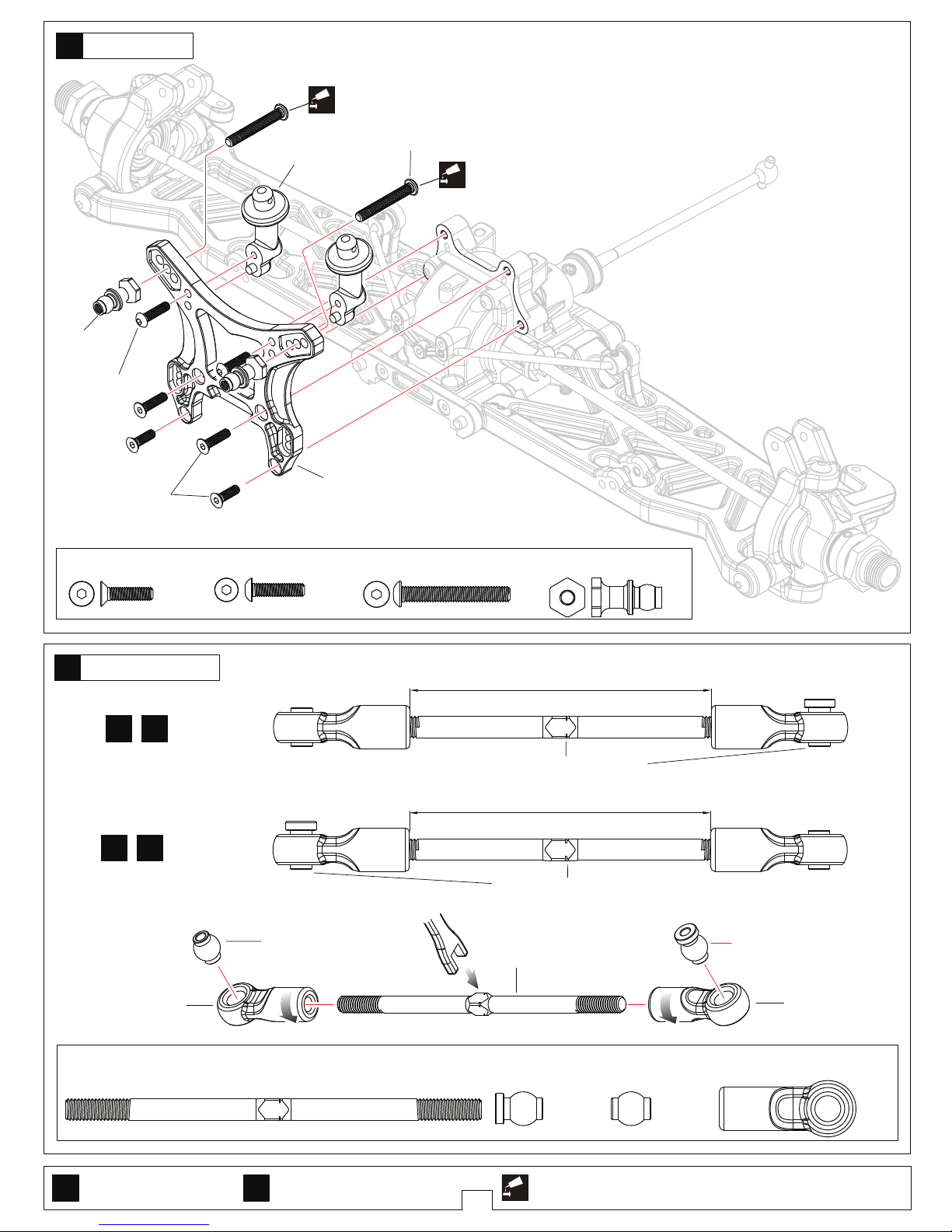

11 Front Shock Tower
Dämpferbrücke vorne
12
1:1
True-to -scale diagram
1:1 Größe
x1
Assemble as many times as specified
So oft montieren wie angegeben
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
Screw
Cement
Bag-D
Bag-D
T08674 M3x12 Screw
Schraube
……4
T08673 M3.5x25 Screw
Schraube
…2 …2
T08622 Shock cap ball
Dämpferkugelkopf
TG8022 5x96 Turnbuckle
Gewindestange
T08758 7.8 Ball stud
Kugelkopf
………2
……2 ………2
T08757 7.8 Ball stud
Kugelkopf
TG8012
Front Shock Tower
Dämpferbrücke vorne
T08622
Ball stud
Dämpferkugelkopf
T08674 M3x12
T08673 M3.5x25
TG8022
5x96 Turnbuckle
Gewindestange
T08760
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
T08757
7.8 Ball stud
Kugelkopf
T08758
7.8 Ball stud
Kugelkopf
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
T08760 7.8 Ball End-Front Upper
Kugelpfanne vorne oben
……4
Front Upper-Left
Vorne oben links
Front Upper-Right
Vorne oben rechts
T08760
7.8 Ball End-Front Upper
Kugelpfanne vorne oben

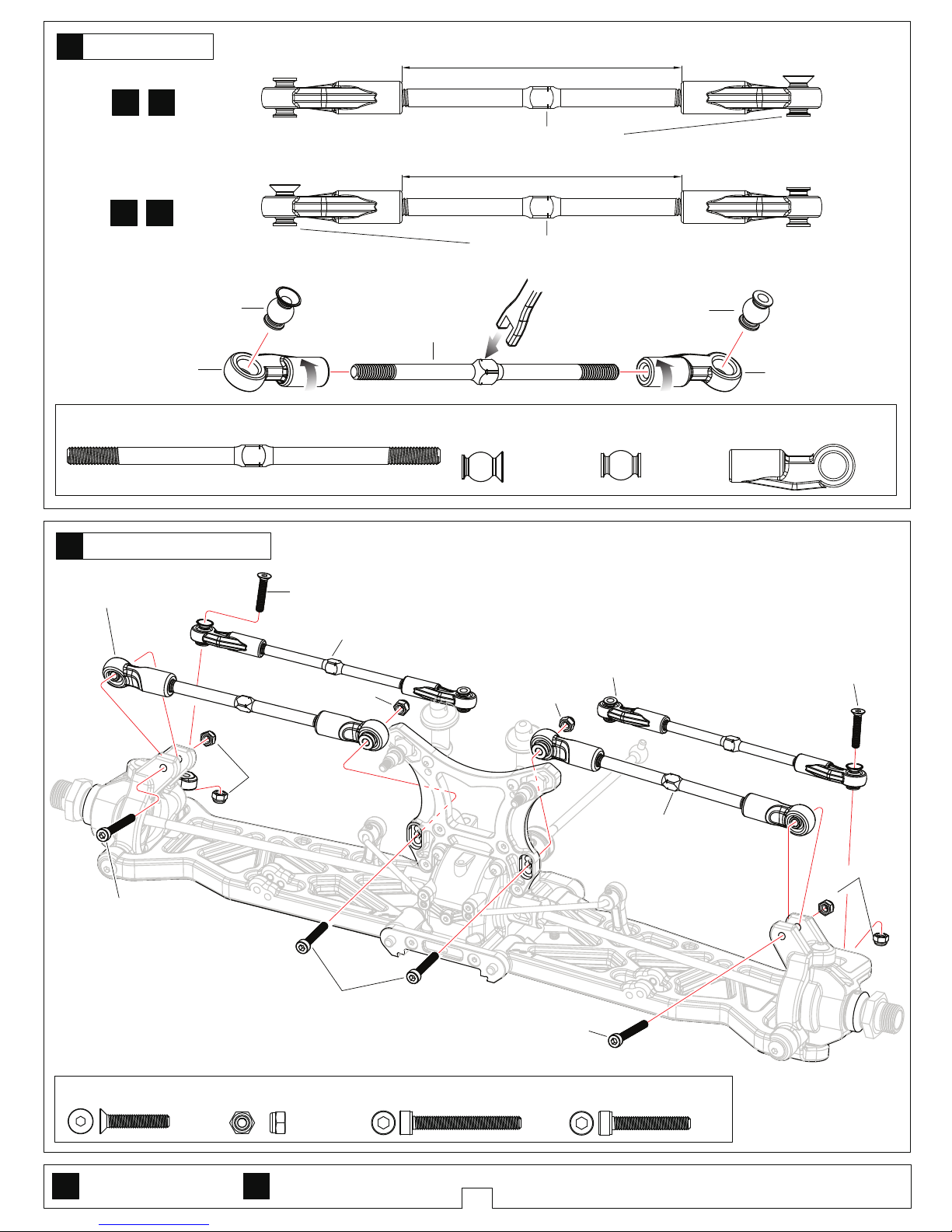

Front Upper Turnbuckle
Gewindestange vorne oben
5mm
Screw
Cement
TG8005
Front Body Mount
Karohalter vorne
T08673 M3x12 Screw
Schraube
……2
T08673 M3x12

7
1:1 x1
T08676 M3x25 Screw
Schraube
……2
T08674 M3x16 Screw
Schraube
……2
T08666 M3 Nylon Nut
Nylon Mutter
…………6 ……2
T08676 M3x18 Screw
Schraube
1:1 x1

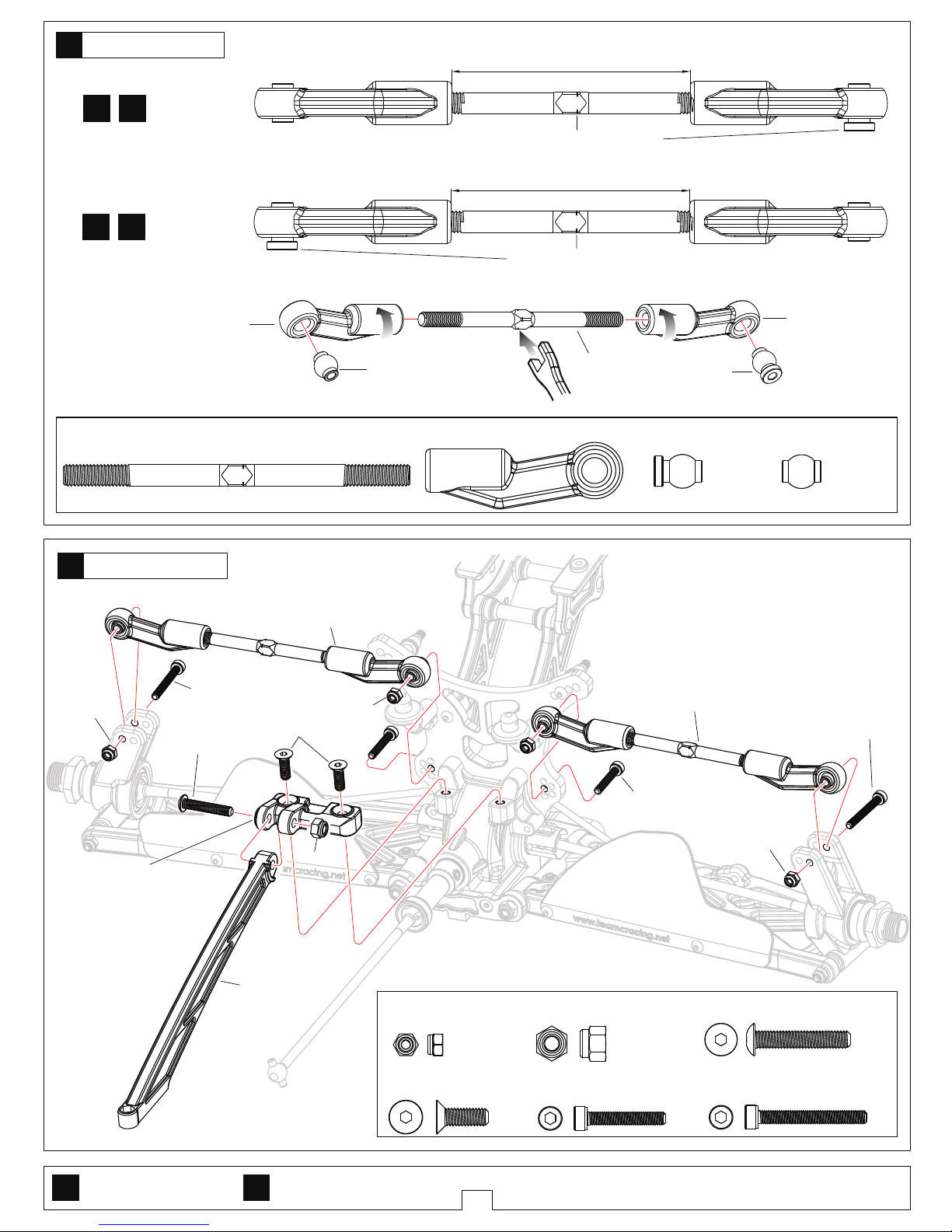

13 Steering Turnbuckle
Gewindestange Lenkung
14
1:1
True - to - scale diagram
1:1 Größe
x1
Assemble as many times as specified So oft montieren wie angegeben
Front Upper/Steering Turnbuckle
Gewindestange Lenkung vorne oben
Bag -D
Bag -D
TG8020 4x86 Turnbuckle
Gewindestange
T08753 6.8 Ball stud
Kugelkopf
………2
…………2 …………2
T08754 6.8 Ball stud
Kugelkopf
TG8020
4x86 Turnbuckle
Gewindestange
T08760 6.8 Ball End-Steering
Kugelpfanne Lenkung
……4
T08760
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08760
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08754
6.8 Ball stud
Kugelkopf
T08753
6.8 Ball stud
Kugelkopf
Steering-Right
Lenkung rechts
Steering-Left
Lenkung links
Approx.64.5mm
circa.64.5mm
▲Projection.Note direction
Hinweis Richtung
Front Upper Turnbuckle-Left
Gewindestange vorne oben links
Front Upper Turnbuckle-Right
Gewindestange vorne oben rechts
Steering Turnbuckle-Left
Gewindestange Lenkung links
Steering Turnbuckle-Right
Gewindestange Lenkung rechts
T08674 M3x16
T08674 M3x16
T08676 M3x25
T08676 M3x25
T08676 M3x18
T08666 M3
T08666 M3
T08666 M3
T08666 M3
5mm
Approx.64.5mm
circa.64.5mm
▲Projection.Note direction
Hinweis Richtung

8
T08674 M4x10 Screw
Schraube
…………2
T08674 M4x14 Screw
Schraube
………4
T08674 M3x18 Screw
Schraube
……2
15 Front Suspension
Vordere Aufhängung
T08674 M4x14
Bag-D
T08633
10
Diff Zahnrad
T Diff Gear
T08633
20
Diff Zahnrad
T Diff Gear
T08633
2.5x11.5 Pin
T08600
Di
Diff Gehäuse
fferential Housing
T08633 4.1x12x0.2
T08633
Di
Diff Schaft
ff Shaft
TG8010 M3x12
T08600 5.8x1.9
T08664 8x16x5
7000#
TG8010
48T Center Diff Gear
Mitteldiff Zahnrad
T08633
20
Diff Zahnrad
T Diff Gear
T08633
2.5x11.5 Pin
T08664 8x16x5
T08635
Center Di
Mittel Diff Mitnehmer
ff Connecting Cup
TG8010 5.8x1.9
T08600
Di
Diff Scheiben
fferential Pads
16 Center Di
Mittel Diff
fferential
T08635
Center Di
Mittel Diff Mitnehemr
ff Connecting Cup
Bag-C
T08669 6.1x11x0.2
T08669 6.1x11x0.2
T08600/TG8010 5.8x1.9 O-Ring
…………………2
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………4
T08664 8x16x5 Ball Bearing
Kugellager
………2 ……4
TG8010 M3x12 Screw
Schraube
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………2
T08674
M4x10
T08674 M3x18
TG8032
Front Bumper
Rammschutz vorne

9
18
17 Center Differential Mount
Mitteldiff Halterung
Motor
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
Bag-C
Bag-C
TG8028
Motor Mount
Motorhalterung
T08673 M3x10
TG8031
Center Differential Plate
Mittel Diff Platte
H395 M4x4
TG8028 M3x14
TG8028 3x7x0.8
H395 15T
TG8028 M4x14
TG8028
Motor Mount
Motorhalterung
TG8028
Center Differential Mount-Rear
Mittel Diff Halterung hinten
Tighten the screws with one sheet of paper
inserted between both gears.
Ziehen Sie die Schrauben mit einem Blatt Papier
zwischen den Zahnrädern an.
TG8028 M4x14 Screw
Schraube
TG8028 3x7x0.8 Washer
Beilagscheibe
H395 M4x4 Screw
Schraube
…………………1
…………………2
………2
Screw
Cement
TG8028 M3x14 Screw
Schraube
T08673 M3x10 Screw
Schraube
…………4
Motor
X
Screw
Cement
Must be purchased separately Muss seperat gekauft werden
X
……2
Screw
Cement

T08674 M4x10 Screw
Schraube
…………4
19 Center Differential
Mittel Differential
20
Bag-C
10
T08674 M4x10
Rear Differential Case
Diff Box hinten
T08304 13.1x15.9x0.2 Washer
Beilagscheibe
…………2
T08663 6x13x5 Ball Bearing
Kugellager
………2
T08673 M3x16 Screw
Schraube ……2
TG8017 M5x4 Screw
Schraube
………………1
TG8017
132mm Center Rear CVD
132mm CVD Mitte hinten
T08304
13.1x15.9x0.2
Screw
Cement
Bag-CBag-E
T08673 M3x16
T08601
Differential Case
Diff Box
TG8017 M5x4
T08601
Differential Case
Diff Box
T08636
10T Gear
Kegelritzel
T08663 6x13x5
T08663 6x13x5
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
TG8030 M3x6 Screw
Schraube
…………………2
TG8030 M3x6
T08674 M3x10
TG8029
1mm Washer
Beilagscheibe
TG8029
Motor Mount
Motorhalterung
TG8029
2mm Washer
Beilagscheibe
Please use the above configuration when motor-
outside diameter is 36mm
Bitte verwenden Sie die oben gezeigte Konfiguration
wenn der Motor einen Durchmesser von 36mm hat.
Motor diameter 42mm
Motor Durchmesser 42mm

LR
Assemble both Left and Right
Beide Seiten (links/rechts) auf
die gleiche Weise montieren
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
Screw
Cement
11
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
……………………2
84001 M4x4 Screw
Schraube
………………2
TG8015 2.5x16.8 Pin
Rear Hub Carrier
Achsschenkel hinten
TG8018 2.5x12.8 Pin
………………2
TG8018 5x8.5 CVD Shaft
CVD Schaft
……………………2
TG8018
LR
21
22
Bag -E
132mm Drive Shaft
132mm Antriebswelle
T08605
Rear Hub Carriers-L
Achsschenkelhalter hinten links/rechts
T08605
Rear Hub Carriers-R
84001 M4x4 T08664 8x16x5
T08665 13x19x4
TG8015 2.5x16.8
TG8015
Wheel Hex Hub
Radmitnehmer
TG8018 2.5x12.8
Oil
TG8018 5x8.5
T08772
CVD Connecting Cup
CVD Aufnahmebuchse
……………………4
T08601/T08756 M3x3 Screw
Schraube
T08756 6.8 Ball stud-Swaybar
Kugelkopf Stabi
…………………2
T08755 6.8 Ball stud-Swaybar
Kugelkopf Stabi
………………………2
………………3
T08601 M2.5x8 Screw
Schraube
Rear Swaybar
Stabi hinten
x2
x2
Assemble as many times as specified
So oft montieren wie angegeben
Bag-E
Screw
Cement
Screw
Cement
T08756 M3x3
T08756 M3x3
T08601 M3x3
T08601 M3x3
T08601 M2.5x8
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Rear Swaybar
Stabi hinten
T08755
T08756
T08760

T08646 4x77 Arm Pin
Querlenkerwellen Schraube
……………2
T08666 M4 Nylon Nut
Nylon Mutter
………………2
T08673 M3x16 Screw
Schraube ……2
T08674 M3x12 Screw
Schraube
…………2
T08674 M3x35 Screw
Schraube
……………2
24

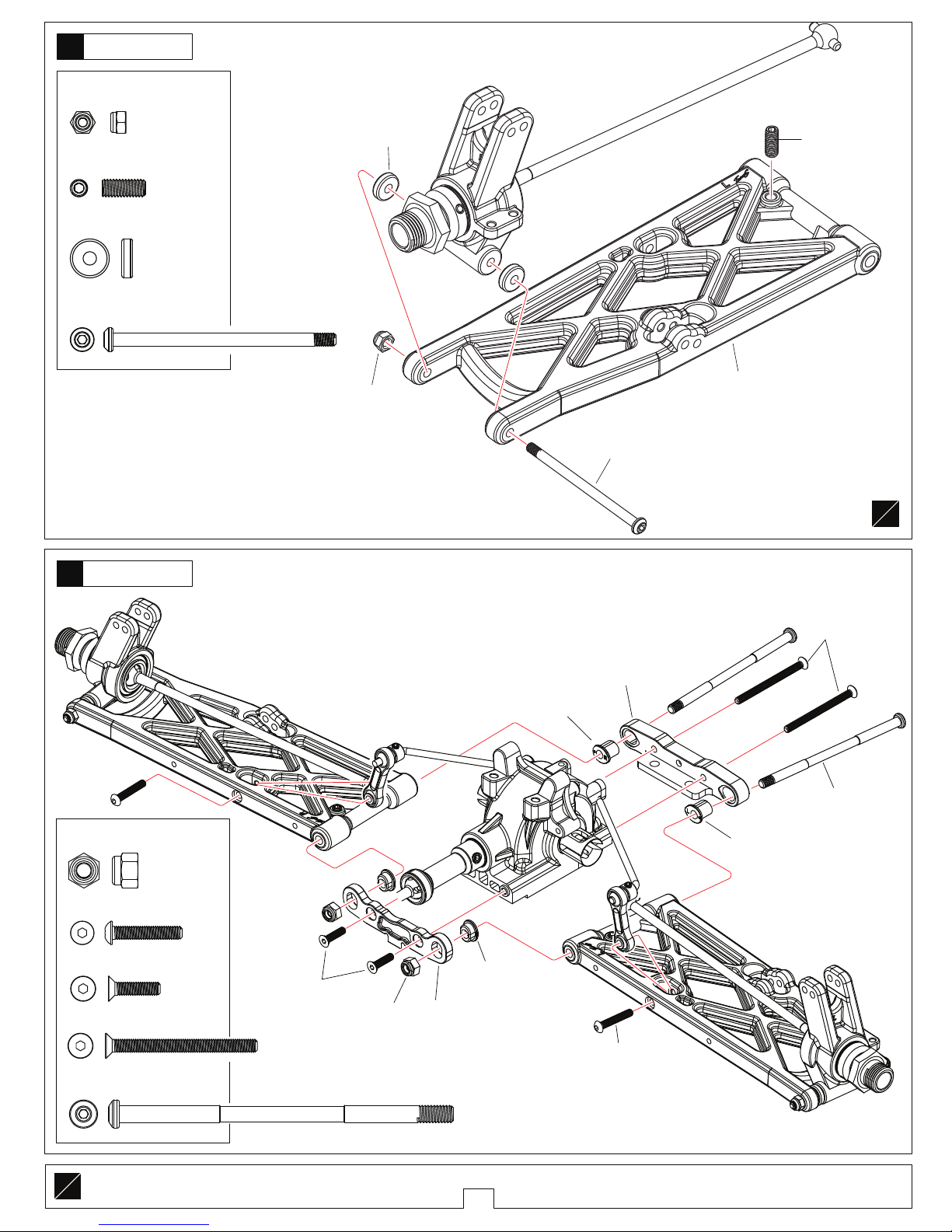

23 Rear Hub Carrier
Achsschenkel hinten
noisnepsuSraeR
Hintere Aufhängung
Bag-E
12
T08673 M3x16
T08666 M4
T08646 4x77
T08674 M3x35
T08674 M3x12
T08767
0 Degree Bushing
Querlenkereinsatz 0 Grad
T08767
+1 Degree Bushing-Left
Querlenkereinsatz +1 Grad links
T08767
+1 Degree Bushing-Right
Querlenkereinsatz +1 Grad rechts
T08765
Rear Arm Mount-F
Querlenkerhalter hinten/vorne
T08766
Rear Arm Mount-R
Querlenkerhalter hinten/hinten
T08666 M3 Nylon Nut
Nylon Mutter
………………2
……………2
T08675 M4x10 Screw
Schraube
………………4
T08605 3.1x9x2.5 Plastic Washer
Beilagscheibe
……………2
T08646 3x51.5 Arm Pin
Querlenkerwellen Schraube
T08666 M3
T08646 3x51.5
T08675 M4x10
T08605 3.1x9x2.5
TG8002
Rear Lower Arm-Left
Querlenker hinten unten links
LR
Bag-E
LRAssemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren

T08666 M3 Nylon Nut
Nylon Mutter
…………………2
T08673 M3x18 Screw
Schraube
T08673 M3x16 Screw
Schraube
……6
25 Rear Shock Tower
Dämpferbrücke hinten
26 Wing Mount
Spoilerhalterung
13
…2
Bag-E
T08673 M3x16
T08673 M3x18
T08612
Wing Mount
Spoilerhalterung
T08673 M3x16
T08666 M3
T08673 M3x16
L
R
Screw
Cement
TG8004
Dirtcover Rear-Left
Schmutzfänger hinten links
TG8004
Dirtcover Rear-Right
Schmutzfänger hinten rechts
TG8005
Rear Body Mount
Karohalter hinten
T08673 M3.5x25
T08674
M3x12
TG8013
Rear Shock Tower
Dämpferbrücke
hinten
T08622
Ball stud
Dämpferkugelkopf
T08673 M3x6
T08673
M3x12
Bag-E T08673 M3x6 Screw
Schraube
…………………4
T08674 M3x12 Screw
Schraube
T08673 M3.5x25 Screw
Schraube
………………2
…2
T08673 M3x12 Screw
Schraube
……………2
T08673 M3x12
T08674
M3x12
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden

14
28
27 Rear Upper Turnbuckle
Gewindestange hinten oben
Bag -E
T08666 M3 Nylon Nut
Nylon Mutter
T08676 M3x18 Screw
Schraube
T08676 M3x25 Screw
Schraube
……1
T08673 M4x22 Screw
Schraube
T08666 M4 Nylon Nut
Nylon Mutter
T08666 M3
T08666 M3
T08666 M3
T08676 M3x18
T08676 M3x25
TG8006
Rear Chassis Stiffener
Chassisstrebe hinten
T08762
Rear Chassis Stiffener Mount
Chassisstrebenhalter hinten
T08676 M3x25
T08674 M4x12 Screw
Schraube
…2 …2 …2
……………1
…………4
T08673 M4x22
T08674 M4x12
Rear Upper Turnbuckle-Right
Gewindestange hinten oben rechts
Rear Upper Turnbuckle-Left
Gewindestange hinten oben links
T08666 M4
1:1 x1
1:1 x1
1:1
True-to -scale diagram
1:1 Größe
x1
Assemble as many times as specified So oft montieren wie angegeben
Bag-E
TG8021 5x80 Turnbuckle
Gewindestange
T08760 7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
………2
…4 …………2 …………2
T08758 7.8 Ball stud
Kugelkopf
T08757 7.8 Ball stud
Kugelkopf
▲Projection.Note direction
Hinweis Richtung
Rear Upper-Left
Hinten oben links
Rear Upper-Right
Hinten oben rechts
TG8021
5x80 Turnbuckle
Gewindestange
T08760
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08760
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08757
7.8 Ball stud
Kugelkopf
T08758
7.8 Ball stud
Kugelkopf
Approx.55mm
circa.55mm
5mm
▲Projection.Note direction
Hinweis Richtung
Approx.55mm
circa.55mm
Rear Upper Turnbuckle
Gewindestange hinten oben

15
FR
Assemble both Front and Rear
Beide Seiten (vorne/hinten) auf
die gleiche Weise montieren
T08627 2.75mm Plastic Washer
Beilagscheibe
T08627 3.3x1.9 O-ring
T08627 1mm Plastic Washer
Beilagscheibe
…………………4
……………………4
……………………8
T08625/T08626 9x1.0 O-ring
…………………4
T08624 2.7x5.8x0.5 Washer
Beilagscheibe
……………………4
T08624 M2.5 Nylon Nut
Nylon Mutter
…………………4
T08622 6.8 Ball stud
Kugelkopf
………………………4
FR
x2
29 Rear Suspension
Hintere Aufhängung
30
T08627
3.3x1.9 O-ring
T08627
1mm Plastic Washer
Beilagscheibe
T08627
2.75mm Plastic Washer
Beilagscheibe
T08625/T08626
9x1.0 O-ring
T08625/
Shock Bottom cover
Dämpferkappe unten
T08625
Front Shock Body-Short
Dämpfer Gehäuse vorne kurz
T08626
Rear Shock Body-Long
Dämpfer Gehäuse hinten lang
T08624
Front Shock Shaft-Short
Dämpferkolben vorne kurz
Rear Shock Shaft-Long
Dämpferkolben hinten lang
T08624 2.7x5.8x0.5
T08627
Shock Piston
Kolbenplatte
T08624 M2.5
T08622
6.8 Ball stud
Kugelkopf
T08622
6.8 Ball End
Kugelpfanne
T08622 6.8 Ball End
Kugelpfanne
……………4
Front-Short
Vorne kurz
Rear-Long
Hinten lang
x2
Assemble as many times as specified
So oft montieren wie angegeben
Shock
Dämpfer
Bag-F
Bag-F
T08674 M4x14 Screw
Schraube
………4
T08674 M3x10 Screw
Schraube
……………1
T08674 M3x12 Screw
Schraube
…………1
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
T08666 M3
T08674 M3x10
T08674 M3x12 T08674 M4x14
