Team Kalorik TKG AP 1000 User manual

Air purifier
Luftreinigungsapparat
Purificateur d’air
Purificador de aire
Oczyszczacz powietrza
Luchtreiniger
Čistička vzduchu
Čistička vzduchu
TKG AP 1000
3.5 W
I/B Version
191113

TKG AP 1000
2
GB

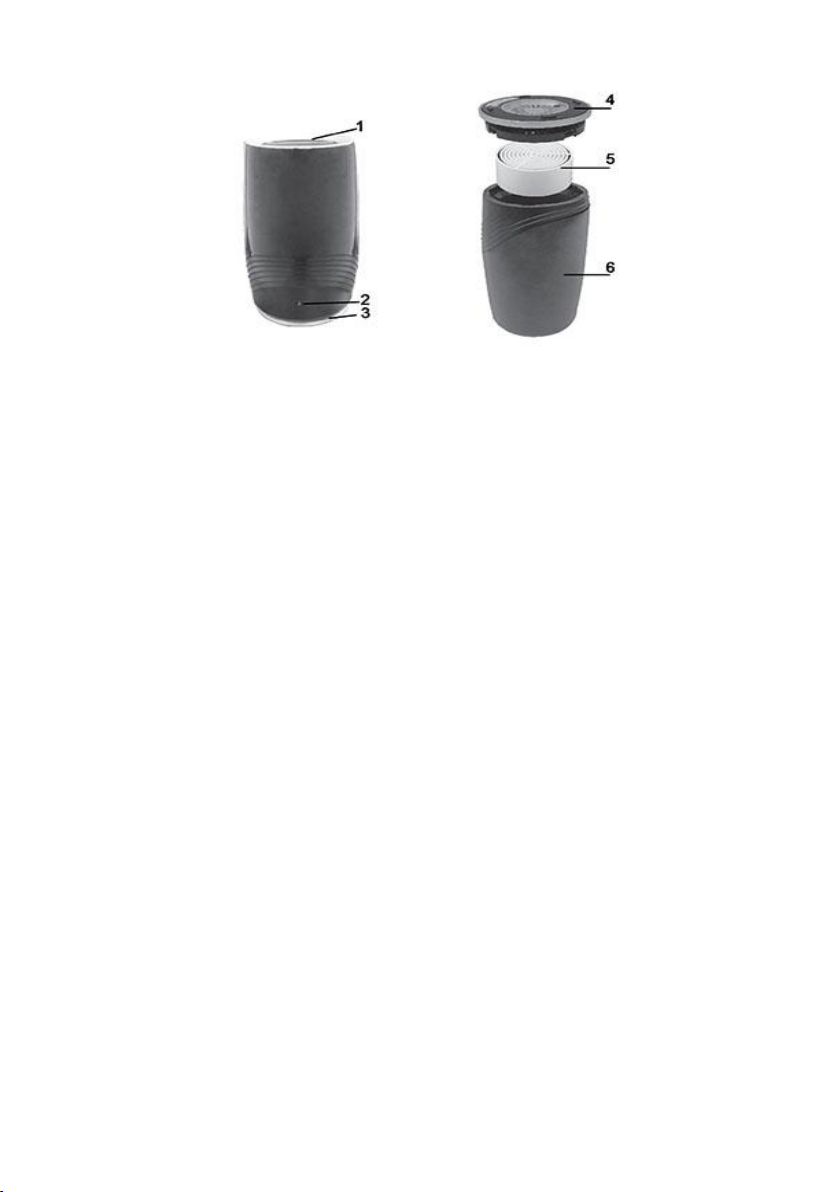

1. Air exit
2. Power cord inlet
3. Air Inlet
4. Filter cover
5. HEPA+activated Carbon filter
6. Body
DE
1. Luftauslass
2. Stromanschluss
3. Luftansaugung
4. Filterabdeckung
5. HEPA + Aktivkohlefilter
6. Gehäuse
FR
1. Extraction de l’air
2. Entrée du cordon d'alimentation
3. Entrée d'air
4. Couvercle du filtre
5. Filtre à charbon actif + HEPA
6. Corps
SP
1. Salida de aire
2. Entrada del cable de alimentación
3. Entrada de aire
4. Tapa del filtro
5. Filtro de carbón activado HEP
6. Cuerpo
PL
1. Wylot powietrza
2. Gniazdko kabla zasilacza
3. Wlot powietrza
4. Pokrywa filtra
5. Filtr HEPA Filtr węglowy
6. Obudowa
7.
NL
1. Luchtuitlaat
2. Netsnoeropening
3. Luchtinlaat
4. Filterdeksel
5. Actieve koolstoffilter + HEPA
6. Lichaam
SK
1. Výstup vzduchu
2. Otvor napájacieho kábla
3. Prívod vzduchu
4. Kryt filtra
5. HEPA + aktivovaný uhlíkový filter
6. Telo
CZ
1. Výstup vzduchu
2. Otvor napájecího kabelu
3. Přívod vzduchu
4. Kryt filtru
5. HEPA + aktivován uhlíkový filtr
6. Tělo

3
TKG AP 1000
Functions / Funktion / Fonction / Función / Funkcje / Functie / Funkcie /
Funkce
Temperature
Temperatur
Température
Temperatura
Temperatura
Temperatuur
Teplota
Teplota
Humidity
Feuchtigkeit
Humidité
Humedad
Wilgotność
Vochtigheid
Vlhkosť
Vlhkost vzduchu
1.Fan speed
Lüftergeschwindigkeit
Vitesse du ventilateur
Velocidad del ventilador
Prędkość wentylatora
Ventilator snelheid
Rýchlosť ventilátora
Rychlost ventilátoru
2. Filter replacement indicator
Filterwechselanzeige
Indicateur de remplacement du filter
Indicador de reemplazo del filtro
Wskaźnik wymiany filtra
Indicator voor filtervervanging
Indikátor výmeny filtra
Indikátor výměny filtru
3. Anion /Anion /Ioniseur d'air / Anión / Jonizator / Anion / Anión/ Anion
4. Speed / Geschwindigkeit / Vitesse de l’air / Velocidad / Prędkość / Snelheid /
Rýchlosť / Rychlost
5. Power / Leistung / Marche-Arrêt / Encendido / Zasilanie / Macht / Moc / Napájení

TKG AP 1000
4
ENGLISH
IMPORTANT SAFEGUARDS
Please read these instructions carefully before using the
appliance, and always follow the safety and operating instructions.
Important : This appliance can be used by children over 8 years
old and people with reduced physical, sensory or mental
capacities or with a lack of experience or knowledge if they have
been given supervision or instructions concerning the safe use of
the appliance and the risks involved. Children shall not play with
the appliance. Cleaning and user maintenance shall not be made
by children unless they are older than 8 years and supervised.
Never leave the appliance and its cord unsupervised and within
reach of children less than 8 years old or irresponsible persons
when it is plugged into the wall or when it is cooling down.
❑The appliance isfor home use only, as indicated in thismanual.
❑Never leave the appliance unsupervised when
in use.
❑Regularly check the cord for damages. Never
use the appliance if the cord shows any signs of
damage. Any repairs should be done by a competent qualified
electrician(*). Should the cord be damaged, it must be replaced
by a competent qualified electrician(*) in order to
avoid all danger.
❑Never immerse the appliance (in particular the
engine compartment) in water or any other liquid
for any reason whatsoever.
❑Unplug the appliance when not in use or when
cleaning or replacing the filters.
❑Never use the appliance near hot surfaces. Do
not allow the cord to touch any hot surfaces.

5
TKG AP 1000
❑Never use accessories which are not recommended by the
producer. They could cause danger to the user. They could
also be damage the appliance.
❑Do not touch any sockets, cords or the appliance
itself with wet hands.
❑Never use the appliance outdoors, and always
place it in a dry environment.
❑Never move or lift the appliance by pulling by the cord. Never
unplug the appliance from the mains by pulling by the cord. Do
not wind the cord around the appliance and do not bend it.
❑Keep hair, loose clothing, fingers and all parts of the body away
from any unshielded suction or rotating components.
❑This appliance is not a toy. Do not allow children
to have access to the appliance.
❑Do not block the vacuum passage. If this should
happen by accident, unplug the appliance
before unblocking it.
❑Do not use the appliance with full or damaged filters. Ensure
good quality and porper placement of the filters.
❑If your appliance not working correctly, check if all the
components, including filters, are properly assembled and/or
replace the filters.
(*) Competent qualified electrician: an individual appointed by the
after-sales department of the producer or importer or any person
who is qualified, approved and competent to perform this kind of
repairs without causing any danger. In case of need you should
return the appliance to such an individual.

TKG AP 1000
6
ATTENTION
•Do not expose this appliance to direct sunlight, to air outlets, or to
a heat source as it may cause deformation, deterioration,
discoloration and malfunctions.
•Do not use the air purifier in an environment that was treated with
insecticides as chemical residues may accumulate in the
appliance, then be released from the outlet and harm the users
health.
Ensure that the environment is thoroughly ventilated before using this air purifier.
•To ensure an effective air circulation in the room, keep a distance
between the unit’s air in/- outlet of min. 30cm to walls and
furniture.
•Do not block or place anything on the air inlet and outlet.
•Do not use this product near gas appliances, heating devices or
near heating sources.
•Do not use this product in a very humid or high-temperature
environment (e.g. bathrooms, toilets or kitchens)
•When any of the following occurs, please immediately turn off the appliance and
contact a competent qualified electrician:
-Abnormal sound or vibration
-Product odor, burnt smell
-A switch does not work
-The power cord or plug turn hot
-Anomalies or malfunctions
ECOLOGICAL, INTELLIGENT AIR PURIFIER
Performance of the product :
HEPA FILTERING: The use of a new generation of composite materials allows for efficient
removal of airborne particles.

7
TKG AP 1000
Activated charcoal: activated charcoal, manufactured using modern technology and
whose structure is inspired by a porous coconut, has a greater capacity for biological
absorption and can more effectively eliminate smoke and formaldehyde, for example.
Anion: the negative ion is recommended as the vitamin of the air. Being in a high
negative ionizing environment is particularly recommended for children and the elderly
as it improves the body's immunity system.
Additional display functions: The display of temperature and humidity on the digital
display is intuitive and easy. Automatic alarm: filter replacement indicator.
FIRST USE
Disassembling the filter lid
Turn the device upside down. Hold the device with one hand, with the other turn the lid
to the left.
Fixing the lid
Hold the unit with one hand and turn the cover to the right until the cover is closed.

TKG AP 1000
8
Installation of the filters
Remove the filter lid.
Remove the protective film from the HEPA filter and place it correctly in the unit.
Take out the filter Install HEPA + carbon filter
Filter replacement information
After about 1440 hours, when the filter needs to be replaced, the filter replacement
indicator will be flashing. After attaching the new filter, please press the power icon for 3
to 5 seconds.
Power supply
DC 5V
Power cord inlet Power cord
The device is powered by 5V DC - as it is in every standard USB socket.
The device comes with a cable to connect the power supply to the USB port.
Connect the cable from one side to the power supply socket, on the other to the USB
port on another device (eg Computer, USB socket in the car), or directly to the AC / USB
5V adapter (adapter is not included).
INSTRUCTIONS

9
TKG AP 1000
Power setting
Press the “power” button on the device, it will start in the initial operating
mode
Fan speed setting
By pressing the fan speed icon, you can select the fast or slow speed. Hold down the
speed button for 3 seconds to enter the sleep mode and press again to return to normal
mode.
Note: Sleep mode = night mode: fan speed and noise are very low, only the "power" icon
is highlighted
Fan speed indicator:
Speed adjustment Sleep mode
CLEANING AND MAINTENANCE
1. Disconnect the item from the power cord before cleaning.
2. Clean the body with a damp cloth and wipe it dry.
3. In case of heavy dirt, you can use a neutral detergent diluted on a cloth.
4. Do not clean the unit with solvents that may deform or discolor the case (as shown in
the figure below).

TKG AP 1000
10
TROUBLE SHOOTING
If the machine can'twork properly, please kindly check as below before you send it out for repair.
Problem
Possible cause
Possible solution
The device does not start /
the buttons do not work
Check whether the
power cable is plugged
in
Connect the cable
properly
There is always an
unpleasant smell coming
from the device.
Is there a strong smell in
the room where the
appliance is located?
(Notes: the air needs
constant cleaning)
Has the life of the HEPA
filter been exceeded?
First, ventilate the room
well and start the unit.
Replace the HEPA filter
with a new one
The device is very noisy
Has the filter packaging
been properly removed?
Has the life of the HEPA
filter been exceeded?
Remove the filter and
remove the packaging
and put the filter back in
place
Replace the HEPA filter
with a new one
Temperature and humidity
do not change or very little
The device does not
support a room that is too
large
Use the device in a
suitable room
If, after checking the above solutions, the problem persists, the appliance must be sent to
the service center for inspection and possible repair.
PERFORMANCE INDICATORS
Product name
Air purifier Model No: B-D01
Voltage Supply
DC 5V
Air flow volume (m3/h)
≥35m3/h
Noise level
≤35dB (A)
Length of power cord
≥1,5 m

11
TKG AP 1000
Product size
115 mm x 209 mm
Net weight:
0,7 kg
Power rating (W))
3,5 W
Application area
5-8m2
FILTER PARAMETERS
Description
Size
Life time
HEPA + activated carbon filter
Diameter 75 x Height 32,2
mm
About 8 months

TKG AP 1000
12
PROTECTION OF THE ENVIRONMENT –DIRECTIVE 2012/19/EU
In order to preserve our environment and protect human health, the waste electrical and
electronic equipment should be disposed of in accordance with specific rules with the
implication of both suppliers and users. For this reason, as indicated by the symbol on
the rating label or on the packaging, your appliance should not be disposed of as unsorted
municipal waste. The user has the right to bring it to a municipal collection point performing
waste recovery by means of reuse, recycling or use for other applications in accordance
with the directive.
ERP DECLARATION –REGULATION 1275/2008/EC
We, TKG Sprl/Bvba, hereby confirm that our product meets the requirements of regulation
1275/2008/EC. Admittedly, our product does not dispose of a function to minimize the
power consumption, which should according to regulation 1275/2008/EC put the product
in off or standby mode after finishing the main function, but this is practically impossible, as
it would compromise the main function of the product so strongly, that using the product
would no longer be possible!
For this reason we always tell the customer in our instruction manual to unplug the
appliance immediately after use.
The user manual is by simple request also available in electronic format from the after-sales
service (see warranty card).

13
TKG AP 1000
DEUTSCH
WICHTIGE SICHERHEITSVORSCHRIFTEN
Lesen Sie aufmerksam die Gebrauchsanleitung, bevor Sie Ihr
Gerät benutzen, und befolgen Sie immer die
Sicherheitsvorschriften und die Gebrauchsanweisung.
Wichtig: Das Gerät kann von Kindern ab 8 Jahren und von
Personen mit einer körperlichen, sensorischen, geistigen oder
motorischen Behinderung oder einem Mangel an Erfahrung und
Kenntnissen verwendet werden, sofern diese Personen
beaufsichtigt oder über den sicheren Gebrauch des Geräts
unterrichtet wurden und die damit verbundenen Gefahren
verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen nicht durch Kinder
durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und
beaufsichtigt. Lassen Sie Ihr Gerät und sein Netzkabel nie
unbeaufsichtigt und in Reichweite von Kindern jünger als 8 Jahre
oder unverantwortlichen Personen, wenn es an der Steckdose
hängt oder wenn es abkühlt.
❑Benutzen Sie das Gerät nur zu Haushaltszwecken,
wie in der Bedienungsanleitung angegeben.
❑Lassen Sie Ihr Gerät niemals beim Gebrauch
unbeaufsichtigt.
❑Überprüfen Sie regelmässig, dass das Gerät nicht beschädigt
ist. Bei Beschädigung der Anschlussleitung oder des Gerätes,
letzteres nicht benutzen, sondern von einem Fachmann (*)
überprüfen bzw. reparieren lassen. Eine beschädigte
Anschlussleitung muss von einem Fachmann (*)
ausgewechselt werden, damit jede Gefahr gemieden
wird.
❑Tauchen Sie das Gerät niemals in Wasser oder andere
Flüssigkeiten, weder zum Reinigen, noch zu einem anderen
Zweck. Geben Sie das Gerät niemals in die Spülmaschine.

TKG AP 1000
14
❑Trennen Sie das Gerät von der Stromzufuhr, bevor
Sie es reinigen oder den Filter wechseln.
❑Benutzen Sie das Gerät nicht in der Nähe einer
Wärmequelle. Achten Sie darauf, dass die
Anschlussleitung keine heissen Oberflächen berührt.
❑Benutzen Sie nur Zubehör, welches vom
Lieferanten empfohlen wurde. Anderes Zubehör
stellt eine Gefahr für den Benutzer dar und das
Gerät könnte dadurch beschädigt werden. .
❑Berühren Sie niemals das Gerät, die Anschlüsse und
Leitungen mit nassen Händen.
❑Benutzen Sie das Gerät nicht im Freien und bewahren Sie es
an einem trockenen Platz auf.
❑Ziehen Sie niemals an der Anschlussleitung, um das Gerät zu
bewegen. Achten Sie darauf, dass zufälligerweise die
Anschlussleitung nicht irgendwo hängen bleibt und dies zum
Fall des Gerätes führen könnte. Wickeln Sie die
Anschlussleitung nicht um das Gerät oder knicken Sie sie
nicht.
❑Achten Sie darauf, Haare, lose Kleidung und Körperteile von
der Luftansaugung sowie rotierenden teilen
fernzuhalten.
❑Dieses Gerät ist kein Spielzeug. Kinder dürfen nicht
unbeaufsichtigt in der Nähe des Gerätes sein.
❑Halten Sie die Luftüngsschlitze stets frei. Sollten die einmal
verstopfen, trennen Sie das Gerät zunächst von der
Stromversorgung, bevor Sie die Verstopfung entfernen.
❑Benutzen Sie das Gerät niemals mit einem verbrauchten oder
beschädigten Filter. Dies kann zu Schäden am Gerät führen.
Achten Sie stets auf den korrekten Sitz der Filter.
❑Überprüfen Sie den korrekten Zusammenbau des Gerät und
den Sitz der Filter, sollte das Gerät nicht korrekt funktionieren.
Wechseln Sie ggd. die Filter.
(*) Fachmann: anerkannter Kundendienst des Lieferanten oder
des Importeurs, der für derartige Reparaturen zuständig ist. Für

15
TKG AP 1000
eventuelle Reparaturen wenden Sie sich bitte an diesen
Kundendienst.

TKG AP 1000
16
HIWENIS
•Platzieren Sie das Gerät nicht an den folgenden Standorten:
Direkte Sonneneinstrahlung, Luftauslass von Klimaanlagen, in der
Nähe von Wärmequellen (dies könnte zu verformungen,
Verfärbungen oder Defekten des Gerätes führen).
•Verwenden Sie das Gerät nicht bei gleichzeitiger Nutzung von
Aromalampen oder Insektiziden.
Chemische Rückstände können sich im Gerät sammeln, über den Luftauslass
abgegeben werden und so die Gesundheit schädigen.
Lüften Sie den Raum nach der Benutzung von Insektiziden ausgiebig, bevor Sie den
Luftreiniger verwenden.
•Positionieren Sie das Gerät mit einem Abstand von mind. 30 cm
an allen Seiten zu umstehenden Wänden und Möbeln, um eine
optimale Funktion zu gewährleisten.
•Halten Sie die Luftansaugung und den Luftauslass stets frei.
•Verwenden Sie das Gerät niemals in der Nähe von
gasbetriebenen Geräten, Heizgeräten oder einem Ofen.
•Verwenden Sie das Gerät niemals in einem raum mit besonder
hoher Luftfeuchtigkeit oder hoher Temperatur (z.B. Badezimmer,
Toilette, Küche).
•Gerät umgehend ausschalten und Fehlerbehebung oder Kundenservice konsultieren,
wenn:
-Ungewöhnliche Geräusche oder Vibration auftreten;
-Das Produkt verbrannt riecht;
-Ein Schalter nicht funktioniert;
-Anschlusskabel oder Stecker ungewöhnlich heiss werden;
-Andere Anomalien oder Fehlfunktionen auftreten.
VOR DER INBETRIEBNAHME
Filterabdeckung entfernen
Gerät auf den Kopf stellen, mit einer Hand festhalten und mit der anderen die
Abdeckung entgegen des Uhrzeigersinns abdrehen.

17
TKG AP 1000
(DE)MONTAGE
Gerät verkehrtherum festhalten und Filterabdeckung im Uhrzeigersinn wieder fest
aufdrehen.
FILTERINSTALLATION
Filterabdeckung entfernen.
Benutzen HEPA & Aktivkohlefilter entfernen.
Filter entnehmen HEPA + Aktivkohlefilter einsetzen
Neue Filter auspacken und Folie entfernen. Einsetzen und Filterabdeckung wieder
festmontieren.

TKG AP 1000
18
Die Filter müssen nach etwa 1.440 Stunden Anwendung gewechselt werden; Dies wird
durch eine Warnleuchte im Display angezeigt. Halten Sie nach dem Filterwechsel den Ein-
/Ausknopf für etwa 3-5 Sekunden gedrückt, um die Verbrauchsanzeige zurückzusetzen.
STROMVERSORGUNG
5 V-Gleichstrom
Kabelanschluss Anschlussleitung
Das Gerät wird mit 5 V Gleichstrom betrieben, über einen Standard-USB-Anschluss.
Verbinden Sie das Kabel mit dem Anschluss am Gerät und den USB-Anschluss mit einem
entsprechenden Geräteanschluss (z.B. am Computer, im Auto) oder mittels USB-Adapter
direkt mit einer Steckdose (Adapter nicht enthalten).
INBETRIEBNAHME
Einschalten des Gerätes
Zum Einschalten des Gerätes das Ein-/Aus-Symbol auf dem Display
drücken. Das Gerät startet und das Display zeigt die folgenden
Informationen:
Geschwindigkeitseinstellung
Nach einmaligem Drücken des Ventilatorsymbols kann die Lüftergeschwindigkeit
zwischen hoch und niedrig gewählt werden.
Halten Sie den Knopf 3 Sekunden gedrückt, um den Schlafmodus zu aktivieren. Durch
Drücken eines anderen Knopfes kann dieser Modus beendet werden.
Hinweis: Schlafmodus/Nachtmodus = Lüfter und Lautstärke sind besonders leis. Es leuchtet
nur das Ein/Aus-Symbol.
Geschwindigkeitsanzeige::

19
TKG AP 1000
Geschwindigkeitseinstellung Schlafmodus
REINIGUNG UND PFLEGE
Trennen Sie das Gerät vor der Reinigung vom Strom.
Reinigen Sie das Gehäuse mit einem feuchten Tuch und trocknen Sie es anschließend
gründlich ab.
Bei starken Verschmutzungen können Sie ein neutrales Reinigungsmittel verwenden.
Dieses vorher unbedingt verdünnen.
Verwenden Sie keine reizenden, ätzenden oder scheuernden Reinigungsmittel, welche zu
Verfärbungen und Schäden am Gerät führen können.
PROBLEME UND LÖSUNGSVORSCHLÄGE
Sollte das Gerät nicht korrekt arbeiten, überprüfen Sie zunächst die nachfolgenden Fehler und
Lösungsvorschläge, bevor Sie sich an den Kundendienst wenden.
Problem
Mögliche Ursache
Mögliche Lösung
Gerät funktioniert nicht
Kein Strom
Überprüfen Sie den
korrekten Sitz des
Anschlusskabels
Anhaltender,
unangenehmer Geruch
Gerüche in der Raumluft
(die Luft sollte
kontinuierlich gereinigt
werden)
Filternutzungsdauer
nähert sich ihrem Ende
Raum lüften, Gerät neu
starten
Filter wechseln

TKG AP 1000
20
Sehr laut
Filter sind nicht
vollständing ausgepackt
Filternutzungsdauer
nähert sich ihrem Ende
Sämtliche Verpackung
der Filter entfernen
Filter wechseln
Sollten die Probleme weiterhin bestehen, trennen Sie das Gerät von der Stromzufuhr und
kontaktieren Sie den Kundendienst
TECHNISCHE DETAILS
Produkt
Luftreiniger TKG AP 1000
Spannung
5 V Gleichstrom
Luftvolumen (m3/h)
≥35m3/h
Lautstärke
≤35dB (A)
Länge Anschlusskabel
≥1,5 m
Produktgrösse
115 mm x 209 mm
Produktgewicht:
0,7 kg
Leistung (W))
3,5 W
Geeignete Raumgrösse
5-8m2
FILTERDETAILS
Beschreibung
Grösse
Lebensdauer
HEPA + Aktivkohlefilter
Durchmesser 75 x Höhe
32,2 mm
Ca. 8 Monate
