TECshow MadBox XL 3-in-1 User manual

USER MANUAL / MANUAL DE USUARIO
PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE /
POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR
XL 3-IN-1
MADBOX

MADBOX XL 3-IN-1
P.
2
1. Overview
MadBox XL 3-in-1 is a compact & innovative eect that
combines a Laser, a LED gobo eect & a High-power RGB-
WY strobe all-in-one. With 5 RGBWY 3W LEDs in the eect
array, 5 RGBWY 1W LEDs in the strobe section and a power-
ful red and green laser, the fixture is the perfect combina-
tion between power & versatility. MadBox XL 3-in-1 sports
3 dierent operational modes (IR control, Sound-Active &
Auto-run) and has the possibility to trigger either integrated
or separated built-in shows. One fixture, multiple solutions.
Specifications
Source and Optics
• Laser: Red: 100mw/650nm, Green: 30mw/532nm
• Eect: 5 3W RGBWY (1R, 1G, 1B, 1W, 1Y) LEDs
• Strobe: 5 1W RGBWY (1R, 1G, 1B, 1W, 1Y) LEDs
Eects and Functions
• All-in-One eect: Laser + LED Eect + RGBWY Strobe
• Compact design
• Eye-catching laser eects
• Strobe eect
• Optimized sound active mode
• Razor sharp beams
• 4 built-in shows
• IR Control
Control
• Operational modes: Sound Active, remote (via
IR control) & Auto-run
• Built-in microphone
• 4 modes: Full, Laser, Led & Strobe
• Operating temperature: 10ºC~40ºC
Electrical
• Power supply: AC100V~240V 50/60Hz
• Max power consumption: 24W
Physical
• Interlock In Power supply connectors
• Mode switch
• Sound active switch
• Dimensions: 159x268x120 mm. / 6.2x10.5x4.7 in.
• Weight: 1.9 Kg. / 4.2 Lbs.
ENGLISH VERSION

MADBOX XL 3-IN-1
P.
3
ENGLISH VERSION
Warning
For your own safety, please read this user manual carefully before your initial start-up
Introduction
THANK YOU FOR USING MADBOX XL 3-IN-1
PLEASE READ THE MANUAL BEFORE OPERATION
Before delivery, this device has passed strict inspection,
Please follow the user manual strictly for operation, if this
fixture is damaged by improper operation and mistake,
the fixture will be out of warranty, and manufacture or
dealer won’t be responsible for it. In case of any technolo-
gy change in this manual, we won’t advise in further.
Safety Instructions
• Onceaerreceivedthisproduct, checkeverything
carefully. And check cautiously whether the prod-
uct was damaged or not during the transporta-
tion; if it is, please contact immediately local
dealers or manufacturers.
• Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
• The applicable temperature for the lighting is be
low40°C. Do notusethe lightingabovethat temperature.
• The fixture applicable widely, must be kept clean;
Please do not use the product in an overheat or
dusty environment. Do not use Chemical liquid.
• You should pay special attention on how to use this
product and read the instructions before installa-
tion. Follow the safety instruction and pay atten-
tion to the manual and warning signs on the equip-
ment, if you have any other questions about how
to operate the equipment, please contact the deal-
er or manufacturer as soon as possible.
• According to the procedures described in this
operating instructions, please do not open the
product by yourself. lf any break, please contact
professionals for repair.
• Do not turn on the product before installation.
Let the product rest when using it for continuous
eight hours of work. This will help extend it’s life.
• Fixed installation, to prevent the strong vibration
or impact of the device.
• The distance between the device and the projec
tile to keep at least 0.5 meter.
• Never look directly into the light source,as sen-
sitive persons may suer an epileptic shock(espe-
cially meant for epileptics)!
• When light output position of the device of dustproof
glass breakage, cracks or other visible damage, user
should replace the new glass to continue to use.
The manufacturer will not accept liability
for any resulting damages caused by the
non- observance of this manual or any
unauthorized modification to the device.

MADBOX XL 3-IN-1
P.
4
ENGLISH VERSION
2. Installation
• When install this equipment please make sure
there’s no flammable surfaces (decorated things,
etc) and minimum distance of 0.5M from the
equipment to the flammable.
• The installation of the eect has to be built and
constructed in a way that it can hold 10 times the
weight and without any harming deformation.
• The installation must always be secured with a
secondary safety attachment, e.g. an appropriate
safety rope. Never stand directly below the device
when mounting, removing or servicing the fixture.

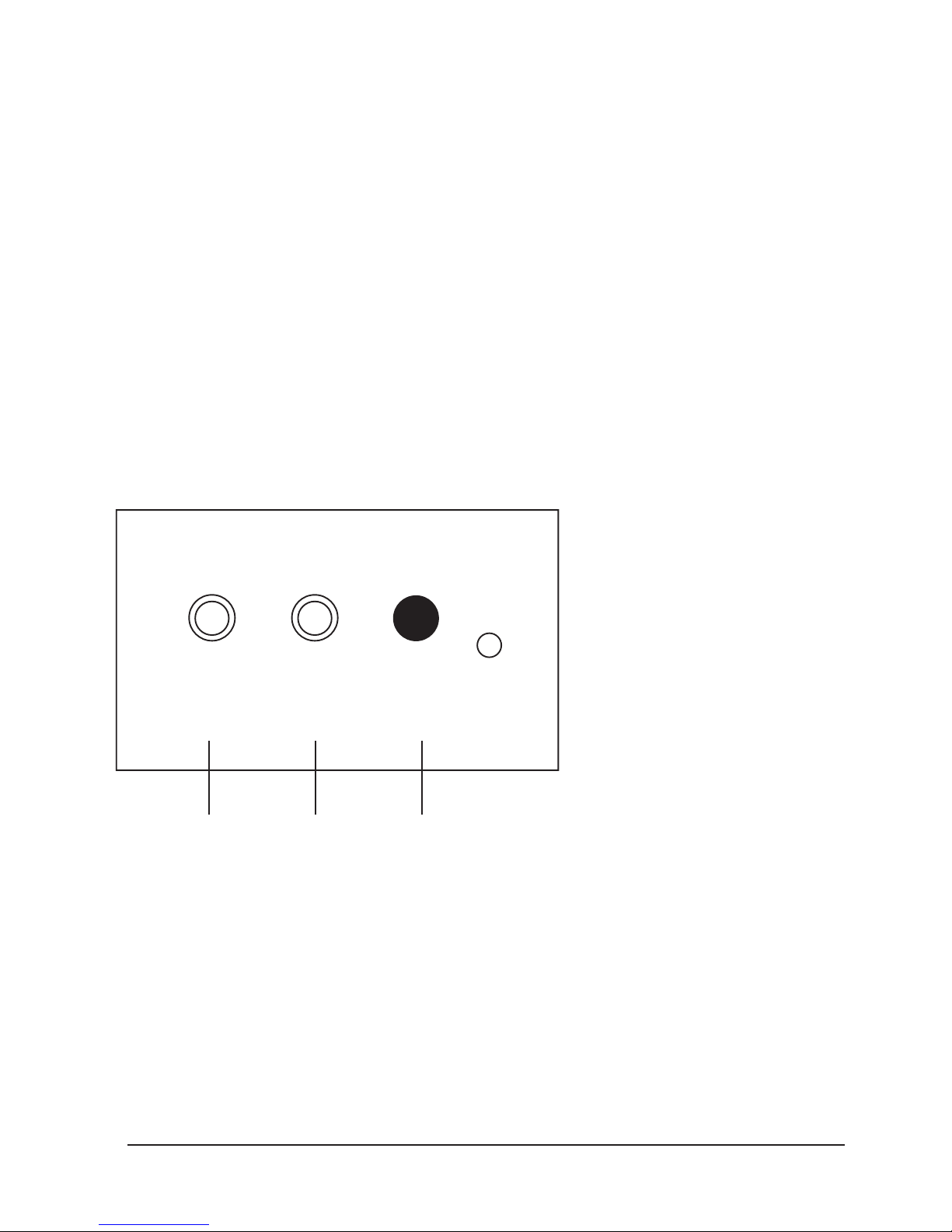

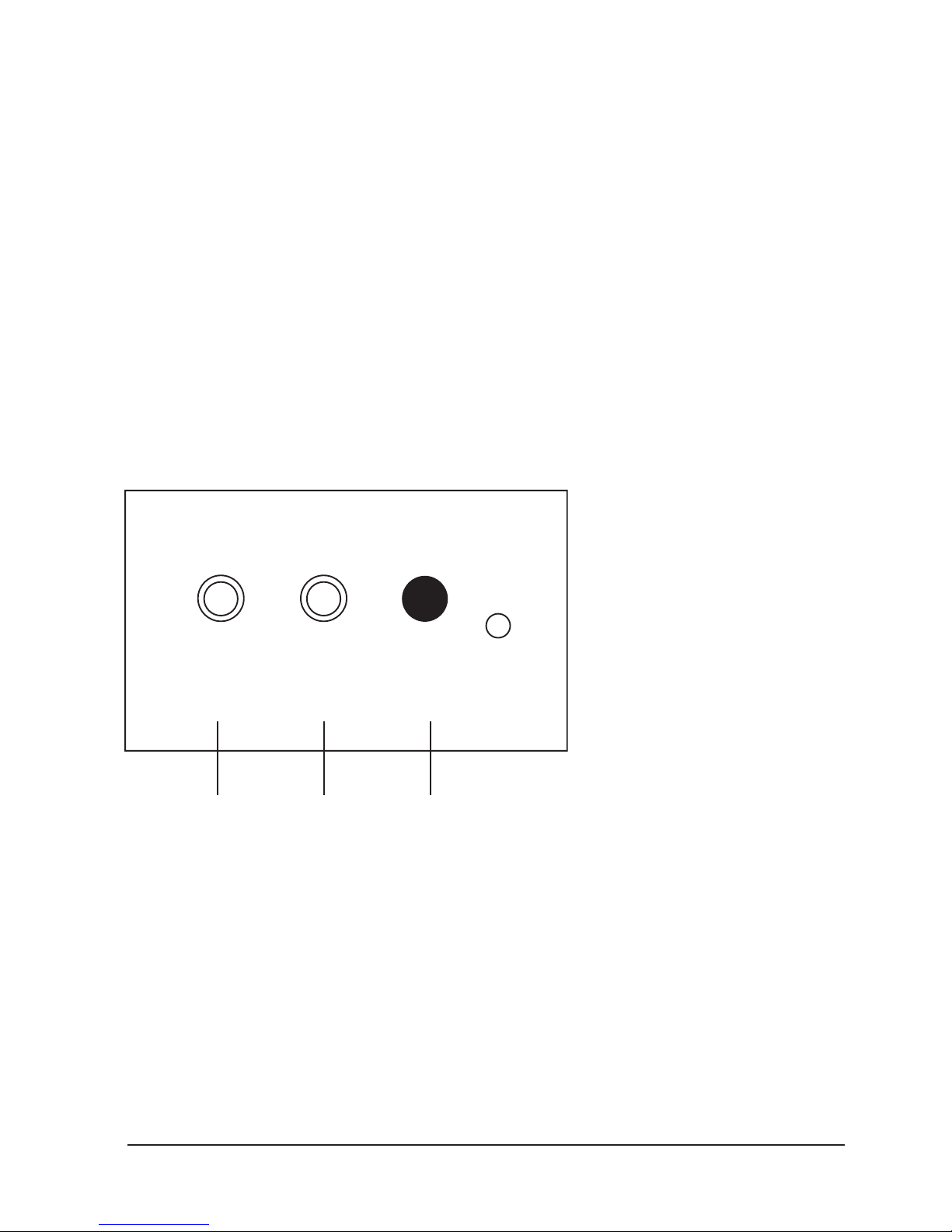

3. Operation Menu
MODE SOUND
ON/OFF
MIC
1 2 3

MADBOX XL 3-IN-1
P.
5
ENGLISH VERSION
NO. Silkscreen Function
1 MODE MODE- Show 0 - Show3 cycling show
Show 0: Led + Laser + Strobe random show
Show 1: Led show
Show 2: Strobe show
Show 3: Laser show
2 SOUND ON/OFF Sound switch between Show Fast, Show Slow, Show Sound
Show Fast: Show 0-Show3 at fast speed LED indicator flickers fast
Show Fast: Show 0-Show3 at fast speed LED indicator flickers fast
Show Sound: Show 0-Show3 controlled by sound LED indicator flickers with sound beat
3 MIC Mic
4. Remote Control App

1
2
3
6
5
8
4
7

MADBOX XL 3-IN-1
P.
6
ENGLISH VERSION
Number Button Function
1 Standby Light standby
2 Show 0 LED+Laser +Strobe, random show
3 Show 1 LED show
4 Show 2 Strobe show
5 Show 3 Laser show
6 Show Fast Show 0-Show3 fast show LED indicator flickers fast
7 Show Slow Show 0-Show3 slow show LED indicator flickers slow
8 Show Sound Show 0-Show3 controlled by sound LED indicator flickers with sound beat

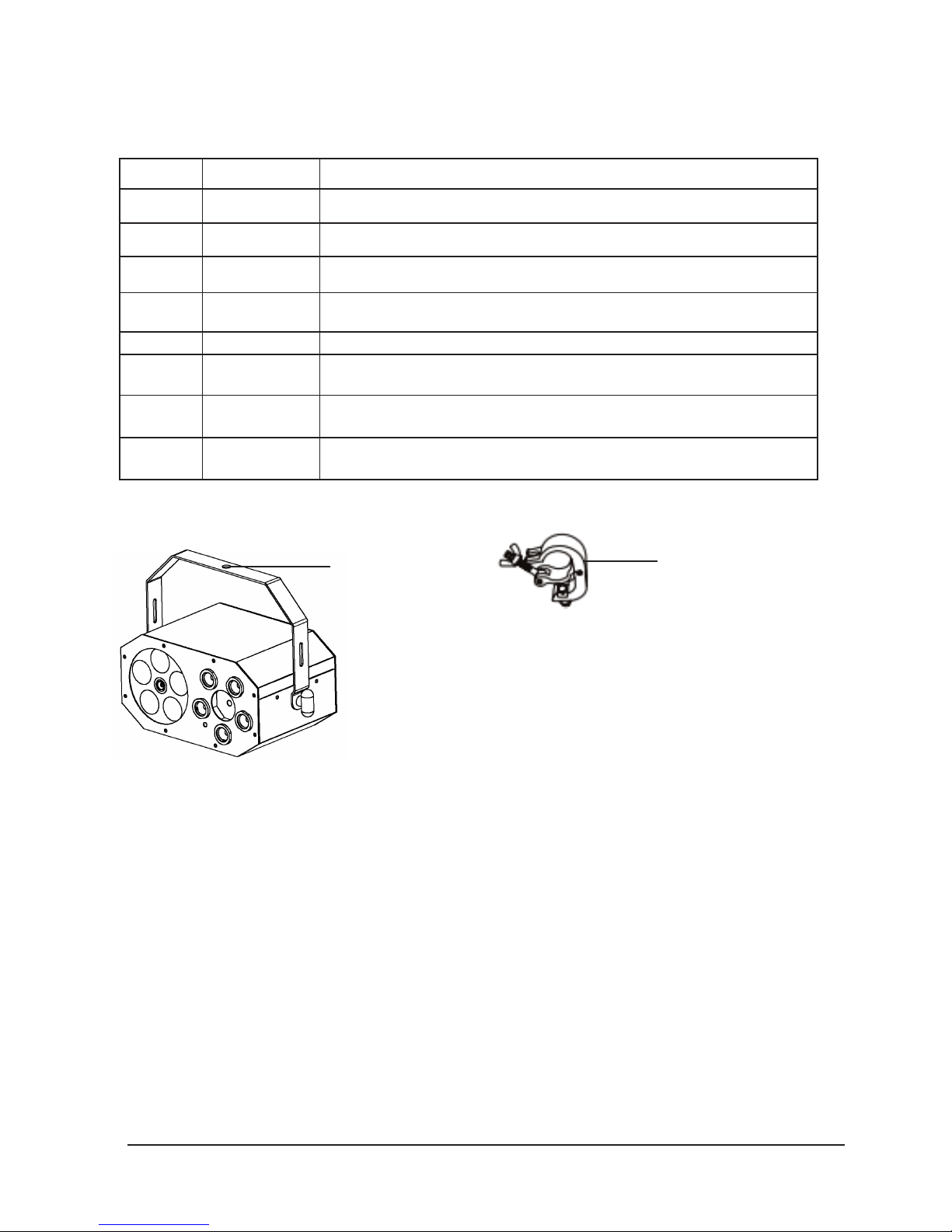

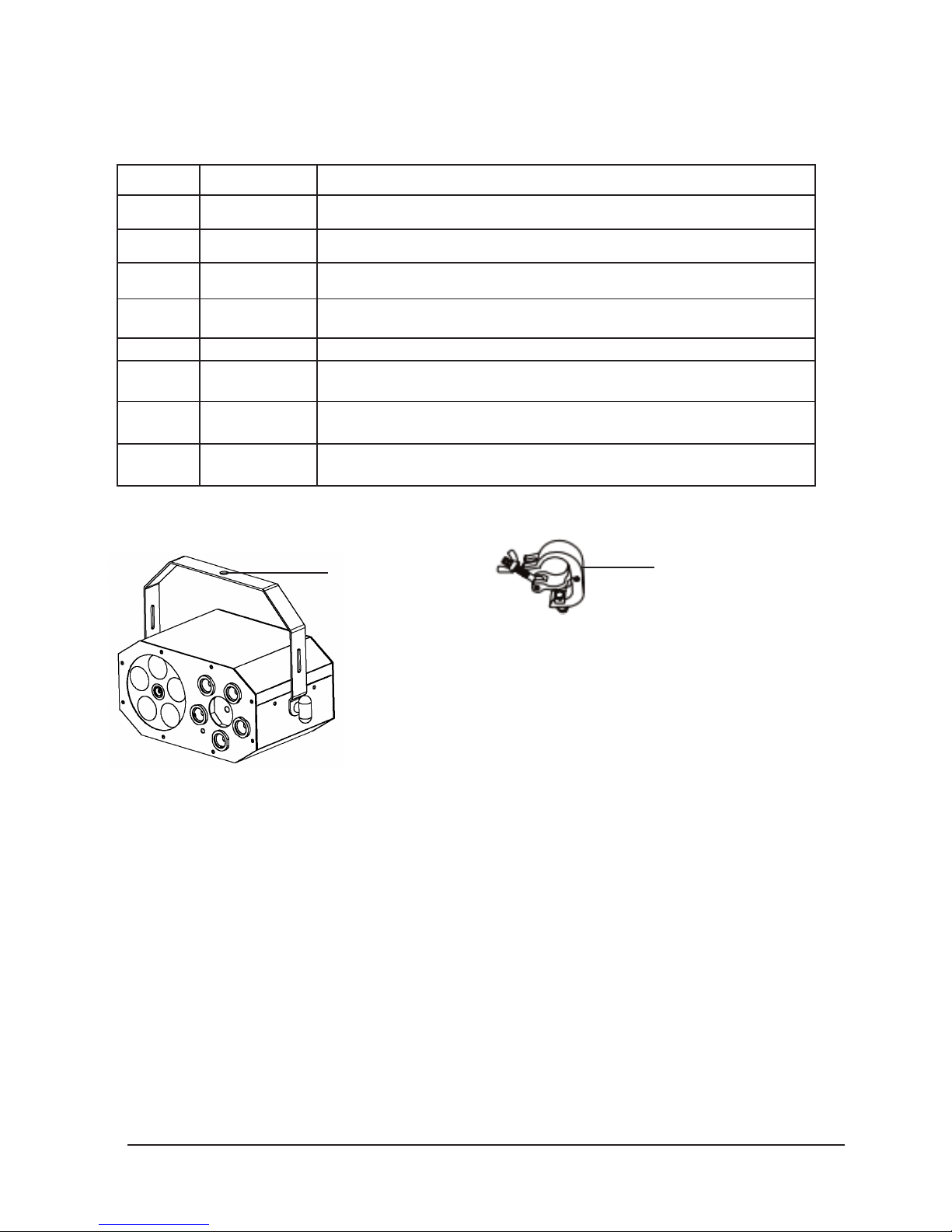

Ringing

MOUNTING BRACKET

HANGING BRACKET
1) The applicable temperature for the lighting is between
-25°C to 40°C. Do not use the lighting under or above the
temperature.
2) The installation of the eect has to be built and con-
structed in a way that it can hold 10 times the weight for 1
hour without any harming deformation.
3) The installation must always be secured with a second-
ary safety attachment, e.g. an appropriate safety rope.
Never stand directly below the device when mounting, re-
moving or servicing the fixture.
4) The operator has to make sure the safety relating and
machine technical installations are approved by an expert
before taking the device into operation for the first time.
5) These installations have to be approved by a skilled
person once a year.
6) M8 screws on the mounting bracket which for fixed be-
tween hanging bracket’s 12.5mm hole.

MADBOX XL 3-IN-1
P.
7
ENGLISH VERSION

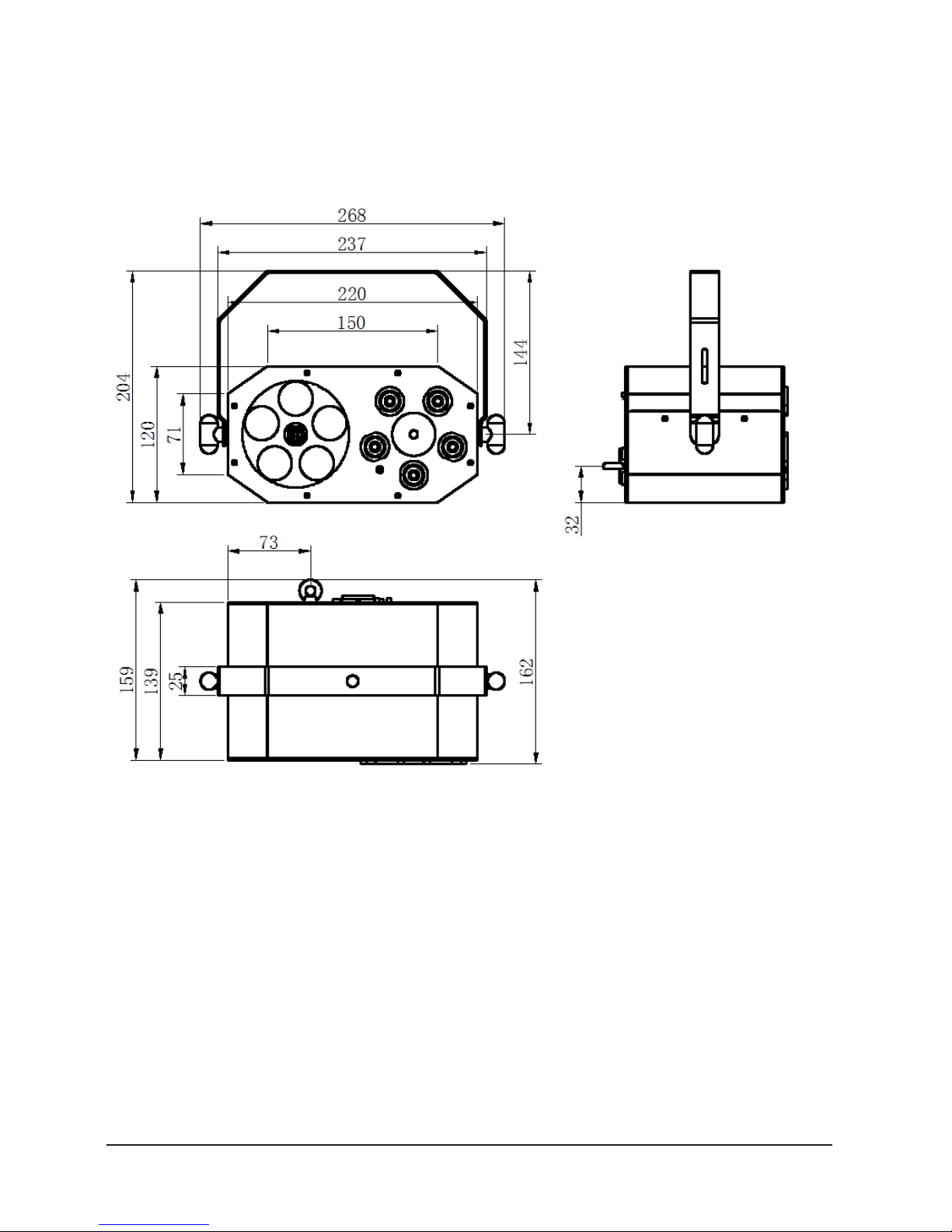

5. Product Size


MADBOX XL 3-IN-1
P.
8
6. Cleaning and Maintenance
• Cleaning should be performed every 15-day peri-
od, using a sponge which is dipped with alcohol,
rather than wet cloth or other chemical liquid, to
clean the mirror.
• Cut o power before cleaning and maintenance!
• Do not see directly light source when open the
light, and make sure power o before do any in-
stallation or maintenance
ENGLISH VERSION

MADBOX XL 3-IN-1
P.
9
7. Warranty Card
ENGLISH VERSION
This product is made of high-brightness transistor. We will provide 1 year warranty under the condition that the user
has operated the light normally and lifetime service. We won’t provide warranty if the damage is caused by artificial
or force majeure event. Cost of fittings should be charged by user if product needs maintenance aer 1 year. Please
cut this warranty card and ship it along with the product to our factory when applying for warranty
Product Purchasing date Code of invoice
Warranty Date from: To
User’s name Address
Company Telephone

MADBOX XL 3-IN-1
P.
10
VERSION ESPAÑOL
1. Descripción
MadBox XL 3-in-1 es un compacto e innovador equipo que
combina un efecto de gobo LED con un potente laser bi-
color y un contundente estrobo RGBWY. Con 5 LEDs RGB-
WY de 3W en el área del efecto, 5 LEDs RGBWY de 1W en su
función estrobo y un laser rojo + verde, el equipo es la com-
binación perfecta entre potencia y versatilidad. MadBox XL
3-in-1 tiene 3 modos de operación (Control remoto, audi-
orítmico y automático) y posee, además, con la opción de
disparar shows integrados, o de cada una de sus funciones
por separado. Un solo equipo, múltiples soluciones.
Especificaciones
Fuente y Óptica
• Láser: Rojo: 100mw/650nm, Verde: 30mw/532nm
• Moonflower: 5 LEDS RGBWY (1R, 1G, 1B, 1W, 1Y) de 3W
• Strobe: 5 LEDs RGBWY (1R, 1G, 1B, 1W, 1Y) de 3W
• Efectos y Funciones
• Efecto todo-en-uno: Láser + Efecto gobo LED +
Estrobo RGBWY
• Diseño compacto
• Deslumbrantes efectos laser
• Efecto Estrobo
• Modo audiorítmico optimizado
• Haces definidos y filosos
• 4 shows integrados
• Control remoto incluido
Eléctrico
• Rango de voltaje de entrada: AC100V~240V 50/60Hz
• Consumo de potencia: 24W
Control
• Modos de operación: Audiorítmico, remoto & auto.
• Micrófono incorporado
• 4 modos: Completo, Laser, Led y Estrobo
• Temperatura de operación: 10ºC~40ºC
Físico
• Conector de alimentación Interlock
• Selector de modo
• Switch audiorítmico/automático
• Dimensiones: 139x220x120 mm. / 5,5x8,7x4,7 pulg.
• Peso: 1.9 Kg. / 4.2 Lbs.

MADBOX XL 3-IN-1
P.
11
VERSION ESPAÑOL
PRECAUCIÓN
Lea atentamente el manual antes de utilizar el equipo y procure seguir las instrucciones.
Introducción
GRACIAS POR USAR MADBOX XL 3-IN-1.
Previo a su entrega, este equipo fue sometido a estrictas in-
specciones que avalan su funcionamiento.
Lea atentamente el manual antes de utilizar el equipo. La
garantía no cubre daños provocados por el uso inapropiado
de este producto. El fabricante no se responsabilizará por los
daños causados por el uso inapropiado de este producto.
Instrucciones de Seguridad
• Luego de adquirido el producto, procure retirarlo
de su embalaje con cuidado. Revise detenida-
mente que no se haya dañado durante el envío.
En caso de que encuentre daños, comuníquese
de inmediato con el fabricante o proveedor local.
• No utilice el equipo si la temperatura ambiente es
superior a Ta=40°C.
• Asegúrese de que todas las partes del equipo
se mantengan limpias y libres de polvo. No utilice
limpiadores químicos.
• Lea las instrucciones antes de proceder con la
instalación del equipo. Siga al pie de la letras las
instrucciones de seguridad y las advertencias
de seguridad del producto. Si le quedan dudas
sobre las medidas de seguridad necesarias para
operar el equipo, póngase en contacto de inmed-
iato con el fabricante o proveedor local.
• Evite desarmar el equipo. En su interior, no hay
piezas que puedan ser reparadas por el usuario.
En caso de precisar reparación, pónganse en
contacto con el fabricante o el servicio técnico
autorizado más cercano.
• No utilice el equipo previo a la instalación. Lue-
go de ocho horas continuas de funcionamiento,
permita que el equipo descanse antes de volver a
utilizarlo. Esto ayudará a prolongar su vida útil.
• Instale el equipo sobre una superficie fija para
evitar vibraciones o golpes.
• Mantenga una distancia mínima de 0,5 metros
entre el equipo y la superficie a iluminar.
• No mire de forma directa hacia la fuente de luz
cuando el equipo esté encendido. Las personas
fotosensitivas o con epilepsia corren riesgo de su-
frir convulsiones.
• Reemplace la cubierta, los lentes o la lámpara si
se dañaren y comprometieren el óptimo funcion-
amiento del equipo.
La garantía no cubre daños provocados
por el uso inapropiado del equipo. El
proveedor no aceptará responsabilidad
por ningún defecto o problema resultante
de su mal uso.

MADBOX XL 3-IN-1
P.
12
VERSION ESPAÑOL
2. Instalación
• El equipo debe instalarse sobre superficies no in-
flamables. Por cuestiones de seguridad deje 50
centímetros de espacio libre alrededor del producto.
• La instalación del equipo deberá efectuarse de
modo tal que la estructura pueda soportar diez
veces el peso del producto sin que se generen
daños o deformaciones.
• Utilice los insumos complementarios nece-
sarios: ejemplo, cable de seguridad. Nunca se
ubique directamente debajo del equipo durante
la instalación, desinstalación o reparación del equipo.
3. Menu de Operaciones
MODE SOUND
ON/OFF
MIC
1 2 3

MADBOX XL 3-IN-1
P.
13
VERSION ESPAÑOL
NO. Ítem Descripción
1 MODE Modos: Show 0-3, show cíclico
Show 0: LED + láser + estrobo (show aleatorio)
Show 1: LED
Show 2: Estrobo
Show 3: Láser
2 SOUND ON/OFF Interruptor de sonido: Show rápido, show lento, show audiorítmico
Show rápido: Show 0-3 velocidad rápida. El indicador LED titila rápidamente.
Show lento: Show 0-3 velocidad lenta. El indicador LED titila lentamente.
Show audiorítmico: Show 0-3 controlador por sonido. El indicador LED titila al ritmo de
la música.
3 MIC Micrófono
4. Control Remoto

1
2
3
6
5
8
4
7

MADBOX XL 3-IN-1
P.
14
VERSION ESPAÑOL
Number Botón Descripción
1 Standby Luz en espera
2 Show 0 LED +láser + estrobo (show aleatorio)
3 Show 1 Show de LED
4 Show 2 Show de estrobo
5 Show 3 Show de láser
6 Show Fast Show 0-3: show rápido, el indicador LED titila rápidamente
7 Show Slow Show 0-3: show lento, el indicador LED titila rápidamente
8 Show Sound Show 0-3: Controlado por sonido, el indicador LED titila al ritmo de la música
Instalación

MORZA

ABRAZADERA DE
MONTAJE
1) Temperatura de operación: -25 a 40°C. No utilice el equi-
po fuera de este rango de temperatura.
2) La instalación del equipo deberá efectuarse de modo
tal que la estructura pueda soportar diez veces el peso del
producto, durante una hora, sin que se generen daños o
deformaciones.
3) Utilice los insumos complementarios necesarios (por
ejemplo, un cable de seguridad). Nunca se ubique directa-
mente debajo del equipo durante la instalación, desinsta-
lación o reparación del equipo.
4) Un profesional debe corroborar las medidas de seguri-
dad necesarias antes de poner en funcionamiento el equi-
po por primera vez.
5) La instalación del equipo deben ser revisada una vez al
año por un profesional.
6) Los tornillos para asegurar la morza deben ir fijados en
orificios de 12,55 mm.

MADBOX XL 3-IN-1
P.
15
VERSION ESPAÑOL
5. Dimensiones


MADBOX XL 3-IN-1
P.
16
VERSION ESPAÑOL
6.Limpieza y Mantenimiento
• Se recomienda realizar la limpieza del equipo
cada quince días. Utilice una esponja humedeci-
da con alcohol para limpiar el cristal. Evite el uso
de paños mojados o productos químicos.
• Desconecte el equipo antes de limpiarlo o re-
alizar cualquier tipo de mantenimiento.
• No mire de forma directa hacia la fuente de luz.
Las personas fotosensitivas o con epilepsia cor-
ren riesgo de sufrir convulsiones.
• Un profesional certificado debe realizar la conex-
ión eléctrica.

MADBOX XL 3-IN-1
P.
17
VERSION ESPAÑOL
7. Tarjeta de Garantía
Este equipo es de alto rendimiento y viene provisto con garantía de un año. El fabricante y el distribuidor no se
responsabilizarán por el mal uso del equipo. Lea atentamente el manual antes de utilizarlo. Los daños causados por
caídas no están sujetos a garantía. Luego del año de compra, los costos de mantenimiento son responsabilidad del
usuario. Para hacer uso de la garantía, corte esta tarjeta y envíela al fabricante o distribuidor.
Producto Fecha de Compra Número de factura
Fecha de la garantía desde Hasta
Nombre de Usuario Dirección
Empresa Teléfono

FOR MORE INFO ON THIS PRODUCT PLEASE CHECK WWW.TEC-SHOW.COM /
PARA MAS INFORMACION SOBRE ESTE PRODUCTO VISITE WWW.TEC-SHOW.COM
