23
Wichtige Sicherheitsvorschriften
1. Vor Inbetriebnahme des Gerätes machen Sie sich bitte mit der Gebrauchanweisung
insbesondere der Sicherheitsvorschriften vertraut.
2. Bei Zuwiderhandlung gegen diese oder fahrlässigem Gebrauch übernimmt der Anwender
des Produktes die Haftung für eventuell dadurch entstehende Sach- sowie Personschäden.
3. Im Falle einer Störung kontaktieren Sie bitte daher umgehend Ihren Fachhändler.
4. Platzieren Sie den Schrank an einem trockenen Standort.
5. Der Schrank darf nicht in der Nähe von Hitzeabstrahlenden Geräten platziert werden.
Vermeiden Sie Standorte mit direktem Sonnenlicht.
6. Bitte denken Sie daran, dass alle elektrischen Geräte gefährlich sein können.
7. Bewahren Sie keine explosiven Stoffe wie z.B. chemische Verdünnungsmittel und Benzin in
diesem Gerät auf.
8. Wir erklären, dass kein Asbest noch CFC im Aufbau verwendet worden ist.
9. Das Öl im Kompressor enthält nicht PWB.
Aufstellung
Der Schrank wird auf einer Holzpalette für sicheren Transport geliefert. Entfernen Sie diese und
stellen Sie den Schrank in einer geraden/waagrechten Position auf.
Schränke mit Beinen werden mit Hilfe der einstellbaren Beine waagerecht aufgestellt, sehe Fig. 1.1.
Fig. 1.1
Bitte beachten Sie unbedingt folgende Einbauhinweise:
1. Mindestens 15 cm müssen oberhalb des Gerätes frei gehalten werden, damit das Kühlsystem
ordnungsgemäfunktioniert.
2. Achten Sie auf genügend Freiraum an der Seite des Scharnier-/Türanschlages um das Gerät
reinigen und der Roste/Einlegeböden ersetzen bzw. entnehmen zu können.
D

24
Wechseln des Türanschlages
Wichtig! Die Tür muss geschlossen werden, wenn der Türanschlag gewechselt wird!
Öffnen Sie das Top um die in Fig. 1.2 markierte Schrauben zu entfernen. Entfernen Sie die
Schlossschraube in der Türfeder, wie in Fig. 1.3 markiert. Danach lösen sie das Türscharnier und
heben die Tür aus.
Fig. 1.2 Fig. 1.3
Legen Sie die Tür in der horizontaler Position und wechseln Sie die Türfeder und die Bodenbusche,
siehe Fig. 1.4.
Fig. 1.4
Um das Bodenscharnier zu wechseln muss man die vorne Stellschrauben/Rollen abmontieren und
danach das Scharnier in der anderen Seite montieren, siehe Fig. 1.5.
Fig. 1.5

25
Lösen Sie das Obenscharnier in der neuen Scharnierseite und heben sie die Tür wieder auf das
Bodenscharnier auf.
Drücken Sie das Scharnier auf der Türfeder und festmachen. Setzen Sie die Schlossschraube ein
(siehe Fig. 1.6), das Top zumachen und mit Schrauben festmachen. Siehe Fig. 1.7.
Fig. 1.6 Fig. 1.7
Anschlieen
Das Gerät hat eine Spannung von 230 V/50 Hz.
Der Stecker muss geerdet sein (Schuko).
Müssen Sie das Kabel ersetzen, benutzen Sie unbedingt ein entsprechendes geerdetes Kabel.
Bitte beachten Sie, dass der Anschluss lediglich durch einen erfahrenen Elektriker erfolgen darf.
Wenn der Kabel beschädigt ist, sollte es bei entweder der Hersteller oder ein Service Vertreter
ersetzt werden um Gefahr zu vermeiden.
Einschalten
Es empfiehlt sich das Gerät vor Inbetriebnahme zu reinigen (Näheres unter „Reinigen“).
Wichtig!
Wenn der Schrank liegend geliefert ist, warten Sie 2 Stunden vor Einschalten.
Bitte erinnern Sie die Transportsicherung auf dem Kompressor zu entfernen. Die ganze Stange

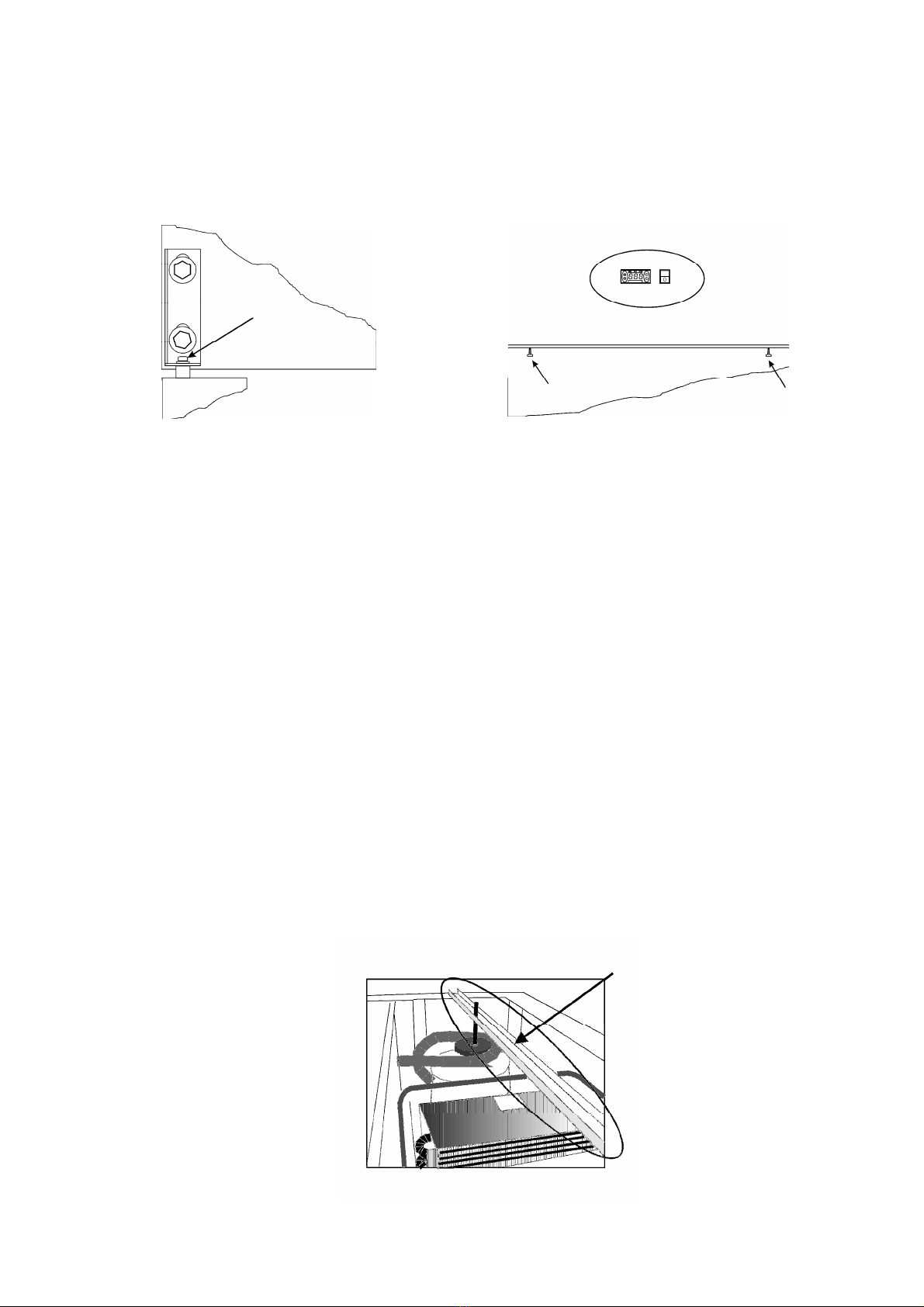

entfernen wie auf Fig. 1.8 gezeigt.
Fig. 1.8

26
Mit dem Anschließen d.h. Netzstecker in Steckdose und der Schalter am Panel einschalten ist das
Gerät betriebsbereit, sehe Fig. 1.9.
Fig. 1.9
Temperaturregelung

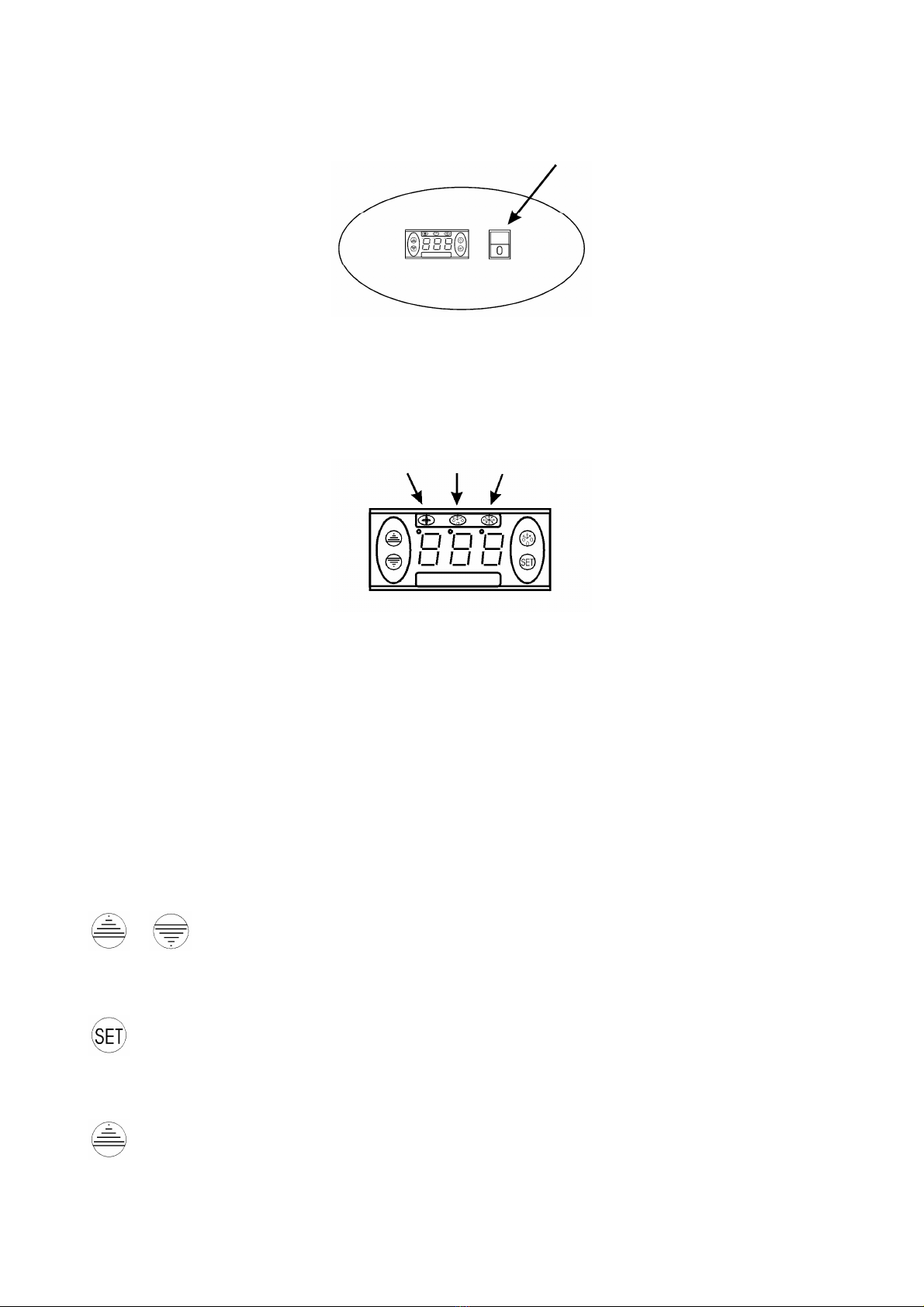

Der Regler ist im Kontrollpaneel plaziert, siehe Fig. 2.0.
Fig. 2.0
DP3 DP2 DP1
Der Regler ist voreingestellt für den Schrank und normalerweise es ist nicht notwendig die
Einstellung zu regulieren.
Bei Anschließen zeigt das Display die aktuelle Temperatur im Schrank.
Indikations LED’s:
DP1: Lampe blinkt: zeigt an, dass ein Parameter geändert wird.
Lampe eingeschaltet: zeigt an, dass der Kompressor aktiv ist.
DP2: Lampe eingeschaltet: zeigt an, dass die Abtauung aktiv ist.
DP3: Lampe eingeschaltet: zeigt an, dass der Verdampferventilator aktiv ist. .
Tastaturschloss:
+ Drücken Sie gleichzeitig auf diese Tasten für 5 Sekunden um die Tastatur zu
verschliessen (Display zeigt „Pof“) oder aufzuschliessen ( Display zeigt ’Pon’).
Eingestellte Temperatur zeigen
Drücken Sie auf diese Taste und die eingestellte Temperatur erscheint im Display. Nochmals
drücken um die normale Temperatur zu zeigen
Verdampfertemperatur zeigen:
Drücken Sie auf diese Taste und halten Sie die Taste nieder um die Verdampfertemperatur zu
zeigen. Loslassen um die normale Temperatur wieder zu zeigen.

27
Neue Temperatur einstellen:
Drücken Sie auf diese Taste und Display zeigt die eingestellte Temperatur.
Drücken Sie auf diese Taste um die eingestellte Temperatur zu erhöhen.
Drücken Sie auf diese Taste um die eingestellte Temperatur zu senken.
Drücken Sie auf diese Taste um die neue Einstellung zu lagern. Display blinkt mit den
neuen Wert und geht zurück zu der normalen Funktion.
Änderung der Parameter:
Drücken Sie auf diese Taste für 5 Sekunden um Zugang in der Parameterliste zu gelangen.
Das Display zeigt die Parameternummer und nach 2 Sekunden den Wert.
Drücken Sie auf diese Taste um den Wert zu erhöhen.
Drücken Sie auf diese Taste um den Wert zu senken.
Drücken Sie auf diese Taste um die neue Einstellung zu lagern. Das Display blinkt mit dem
neuen Wert und zeigt den nächsten Parameter.
Siehe Parameterübersicht vom Seite 65.
Störungsanzeigen:
PF1 Erscheint in Display: bedeutet das der Raumsensor defekt ist. Kundendienst heranziehen.
Der Schrank versucht die eingestellte Temperatur bis Reparatur zu halten.
PF2 Erscheint in Display: bedeutet das der Verdampfersensor defekt ist. Kundendienst
heranziehen. Es hat kein Einfluss auf den Betrieb des Schrankes, es ist aber notwendig
schnellstens zu besichtigen.
Abtauen
Der Schrank wird in vorprogrammierten Intervallen automatisch abgetaut. Falls der Schrank mit
häufigen Öffnungen der Tür order häufigen Auswechseln von Gefriergut äußerst belastet wird, ist
es vielleicht notwendig der Schrank manuell abzutauen.
Drücken Sie auf diese Taste länger als 3 Sekunden fängt die manuellen Abtauung an, und der
Schrank wird danach zu normalen Betrieb zurückkehren.
Tauwasser zur Verdampfung wird in einen Behälter im Kompressorraum abgelassen.
Reinigung und Pflege Ihres Gerätes
Der Schrank auf Steckdose ausschalten.
In regelmäßigen Zwischenräumen den Schrank mit mildem Geschirrspülmittel innen und außen
reinigen. Alles mit einem Tuch gut trocken. Oberflächen außen mit Stahlöl behandeln.

28
Der Filter auf dem Kondensator (sehe Fig. 2.1) entfernen und mit Staubsauger und eventuell auch
mit mildem Geschirrspülmittel reinigen.
Fig. 2.1
Verwenden Sie keine säurehaltige oder chemische Putz- oder Lösungsmittel, diese könnten
Rostfraß auf die Edelstahlflächen und dem Innenkühlsystem verursachen.
Kondensator und das übrige Kompressorraum mit Staubsauger und eine steife Bürste reinigen.
Achten Sie darauf, dass kein Wasser im Kompressorraum und in den elektrischen Teilen kommt,
was Kurzschluss verursachen kann.
Wartung und Kundendienst
Das Kühlsystem ist ein hermetisch geschlossenes System und fordert keine Besichtigung, sondern
Reinigung.
Bei Ausfall der Kühlung prüfen Sie ob der Netzstecker richtig in der Stockdose sitzt und ob die
Sicherung der Stockdose in Ordnung ist.
Wenn keine Ursachen vorliegen und Sie die Störung nicht selbst beseitigen können, wenden Sie
sich bitte an die Kundendienststelle. Teilen Sie die Typenbezeichnung und Seriennummer mit.
Diese Informationen finden Sie auf den Typenschild im Schrank an der rechten Seite oben.
Entsorgung
Wenn der Schrank ausgedient hat, muss die Entsorgung auf eine umweltmäßige anständige art und
weise vorgenommen werden. Beachten Sie die Vorschriften für Entsorgung. Es gäbe z.B.
Spezialforderungen und Bedingungen zu beachten.

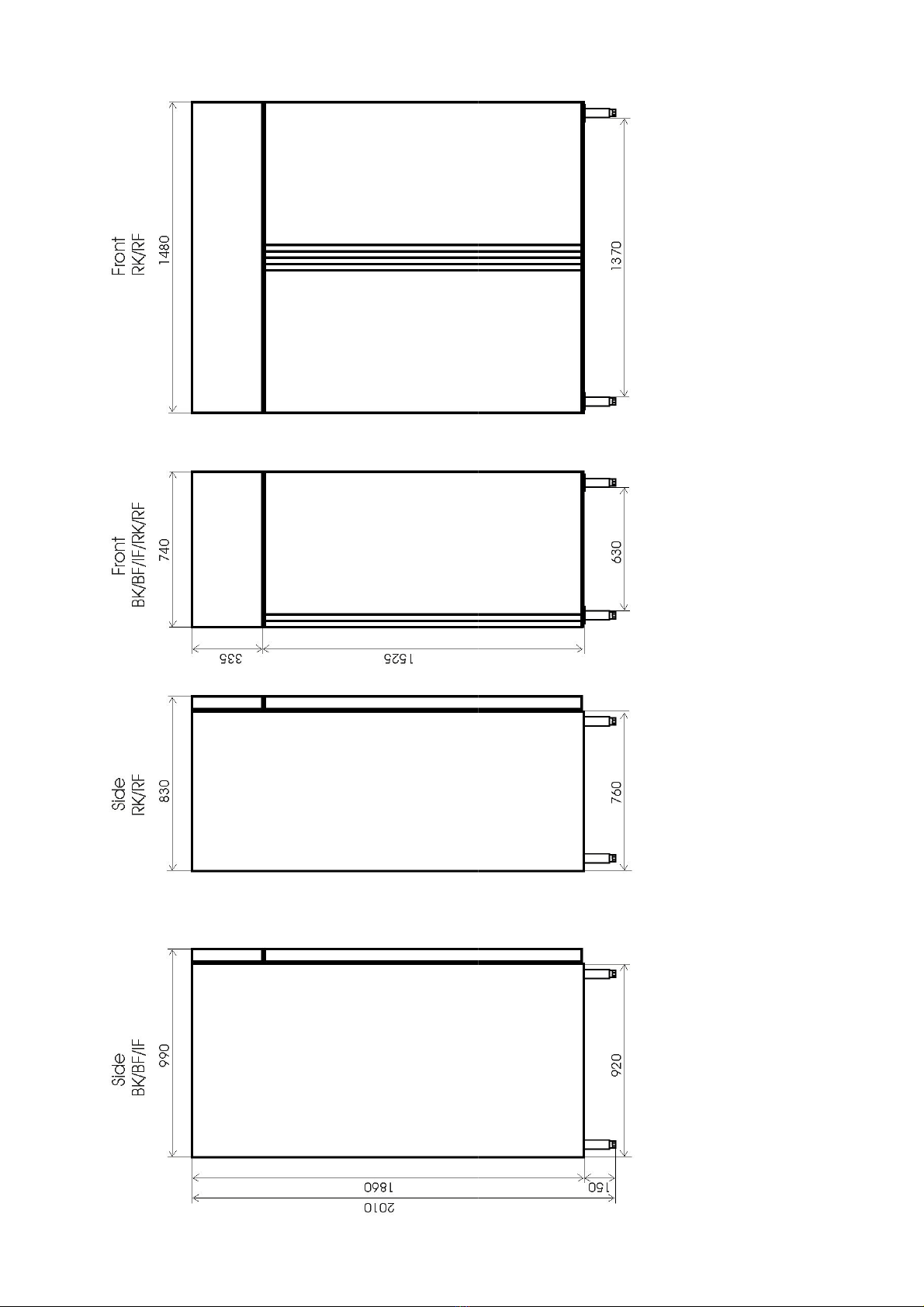

59

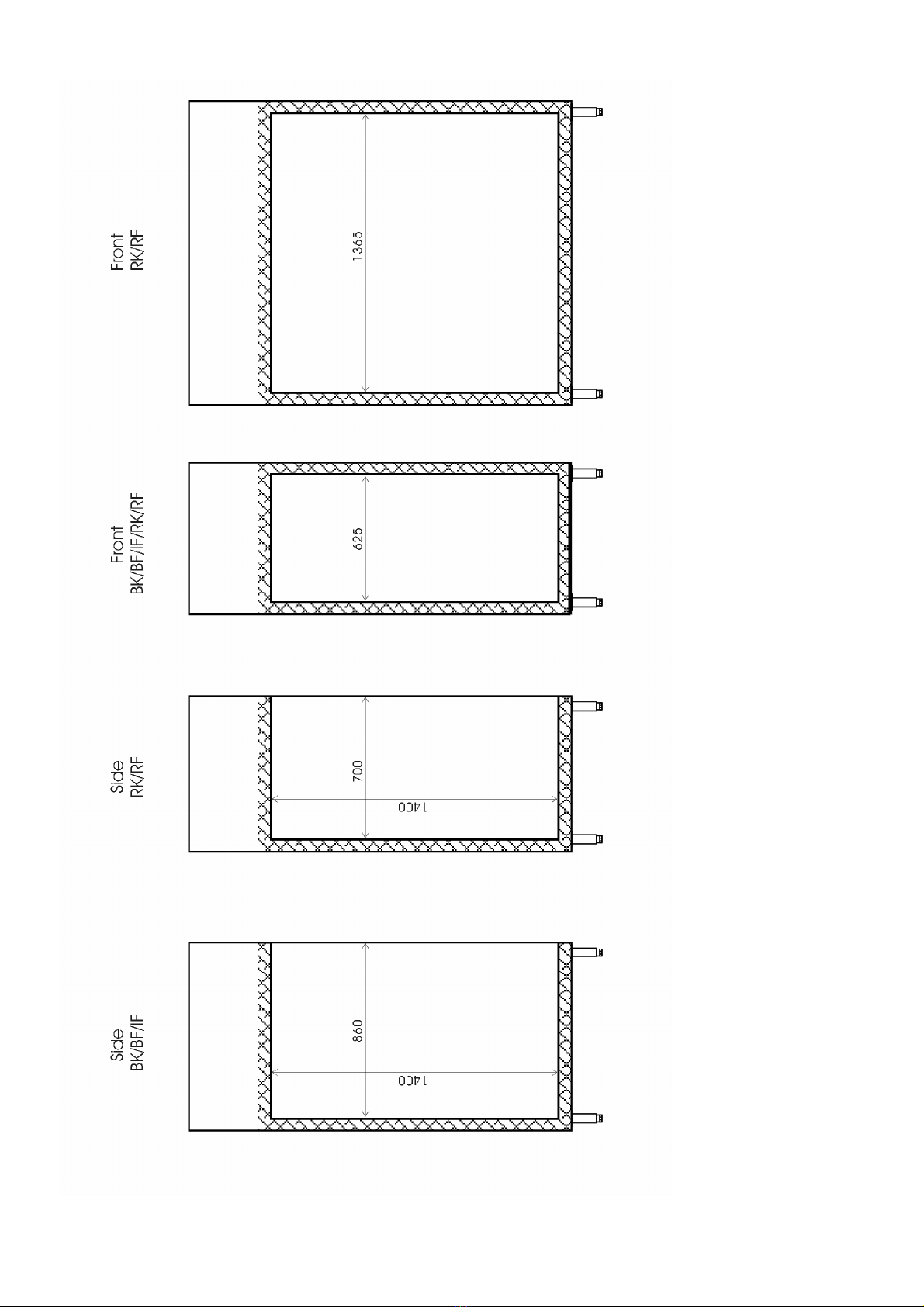

60

61

62
Technical data
Model Volume
Litres
Dimensions
HxWxD
mm.
Temperature
ºC
Weight
nett
Kgs.
Voltage
V.
Wattage
W.
Energy
Consumption
Kwh/24h
BK850 746 2010x740x990 -2/[phone] 4,7
BF850 746 2010x740x990 -18/-23 143 230-240 1000 9,0
IF850 746 2010x740x990 -18/-23 143 230-240 1000 9,0
RK710 700 2010x740x830 -2/[phone] 4,7
RK720 700 2010x740x830 -2/[phone] 4,7
RK710G 700 2010x740x830 +2/[phone] 4,7
RF710 700 2010x740x830 -18/-23 138 230-240 1000 9,0
RF720 700 2010x740x830 -18/-23 138 230-240 1000 9,0
RK1420 1400 2010x1480x830 -2/[phone] 5,4
RK1440 1400 2010x1480x830 -2/[phone] 5,4
RK1420G 1400 2010x1480x830 +2/[phone] 4,7
RF1420 1400 2010x1480x830 -18/-23 198 230-240 1300 9,6
RF1440 1400 2010x1480x830 -18/-23 198 230-240 1300 9,6

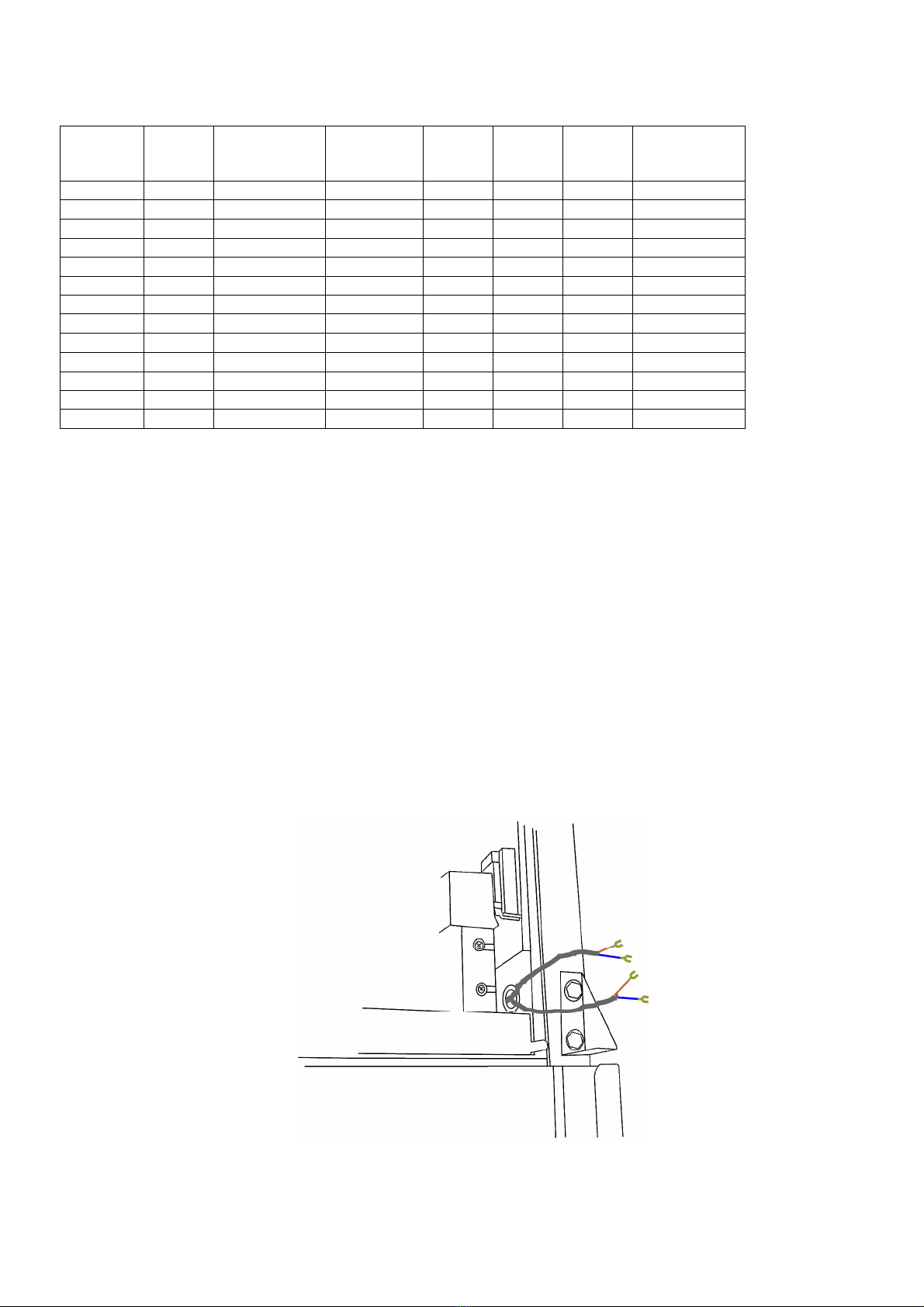

Door heater
All xF models are supplied with an extra door heater for replacement in case of defects.

63

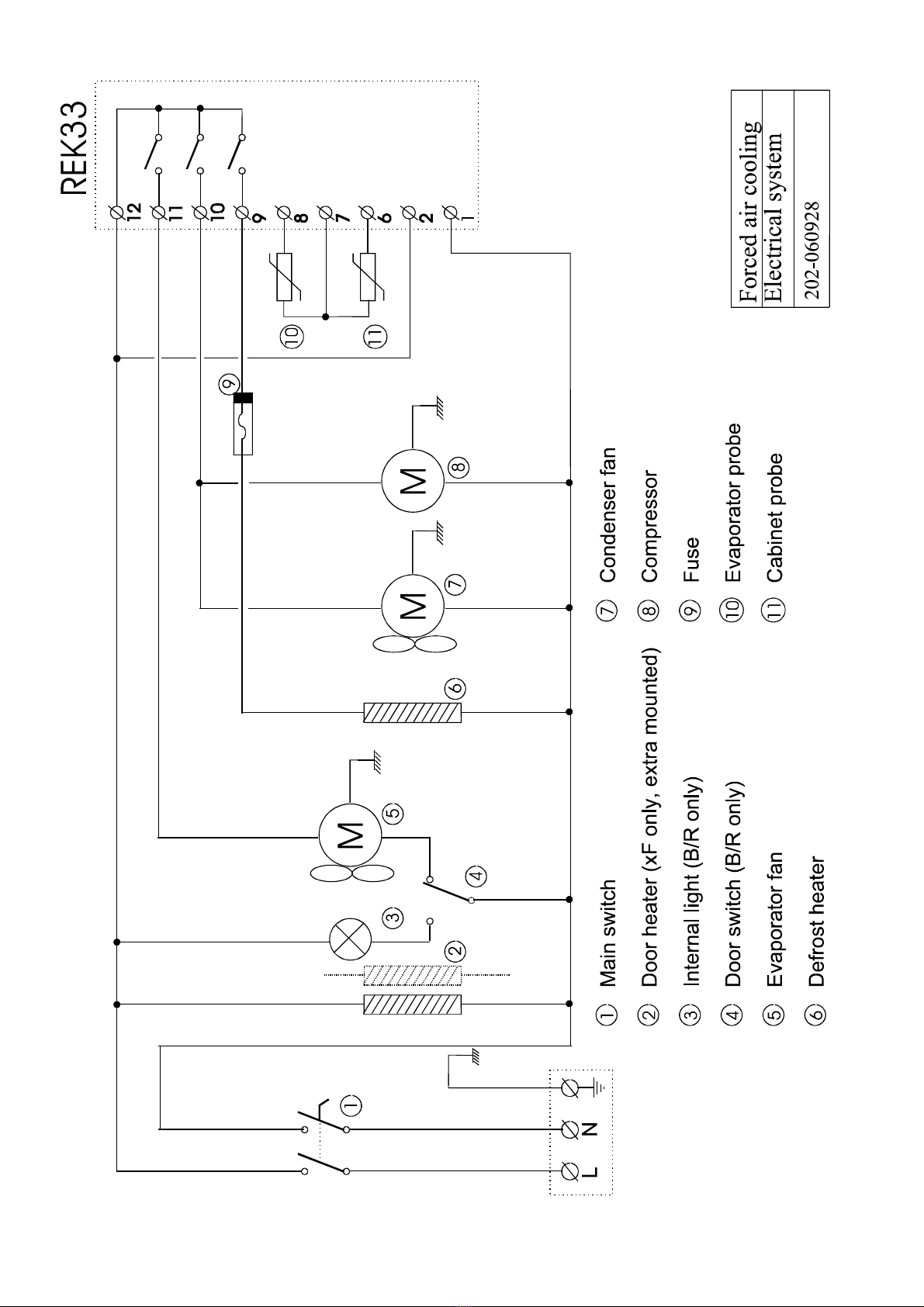

64

65
REK31ED/REK33 (RK710/RK1420/BK850)
Parameter Description REK31 REK33
d1 Main Set point -2 ºC -2 ºC
d2 Differential ( hysteresis ) 3 ºC 3 ºC
d3 lower limit of main set point -2 ºC -2 ºC
d4 Upper limit of main set point 10 ºC 10 ºC
d5 Minimum time interval between the disactivation and successive activation on compressor 99sec. 300sec.
d6 Max temperature alarm differential 50 ºC 50 ºC
d7 Maximum or minimum temperature alarm delay 0 99
d8 Time interval between defrost cycle 6h 6h
d9 Max defrost cycle time 20min 20min
d10 Defrost –end temperature 5 ºC 7 ºC
d11 Time interval for supplementary defrost cycles 2min 2min
d12 Real temperature display delay at defrost end 30 min 30 min
d13 Compressor function during defrost 0 0
d14 Dripping time 1min 1min
d15 Fan operating mode during normal controller 1
d16 Fan activation delay at controller startup and after defrost 1min
d17 Fan activation temperature at controller startup and after defrosting 6 ºC
d19 Offset ? -4 ºC -4 ºC
d22 Unit of measure, 0=C, 1=F 0 0
d23 Compressor function during o probe failure 2 2
d24 Compressor on-time during probe failure 10 min 10 min
d25 Compressor off-time during by probe failure 10 min 10 min
d27 Serial line address 0
d34 First defrost cycle after controller startup 1 1
d38 Minimum temperature alarm differential 40 ºC 40 ºC

66
REK31ED/REK33 (RK710G/RK1420G)
Parameter Description REK31 REK33
d1 Main Set point 0 ºC 0 ºC
d2 Differential ( hysteresis ) 3 ºC 3 ºC
d3 lower limit of main set point -2 ºC -2 ºC
d4 Upper limit of main set point 10 ºC 10 ºC
d5 Minimum time interval between the disactivation and successive activation on compressor 99sec. 300sec.
d6 Max temperature alarm differential 50 ºC 50 ºC
d7 Maximum or minimum temperature alarm delay 0 99
d8 Time interval between defrost cycle 6h 6h
d9 Max defrost cycle time 20min 20min
d10 Defrost –end temperature 5 ºC 7 ºC
d11 Time interval for supplementary defrost cycles 2min 2min
d12 Real temperature display delay at defrost end 30 min 30 min
d13 Compressor function during defrost 0 0
d14 Dripping time 1min 1min
d15 Fan operating mode during normal controller 1
d16 Fan activation delay at controller startup and after defrost 1min
d17 Fan activation temperature at controller startup and after defrosting 6 ºC
d19 Offset ? -4 ºC -4 ºC
d22 Unit of measure, 0=C, 1=F 0 0
d23 Compressor function during o probe failure 2 2
d24 Compressor on-time during probe failure 10 min 10 min
d25 Compressor off-time during by probe failure 10 min 10 min
d27 Serial line address 0
d34 First defrost cycle after controller startup 1 1
d38 Minimum temperature alarm differential 40 ºC 40 ºC

67
REK33 (RF710/RF1420/BF850/IF850)
Parameter Description
d1 Main Set point -22 ºC
d2 Differential ( hysteresis ) 3 ºC
d3 lower limit of main set point -24 ºC
d4 Upper limit of main set point -18 ºC
d5 Minimum time interval between the disactivation and successive activation on compressor 300sec.
d6 Max temperature alarm differential 50 ºC
d7 Maximum or minimum temperature alarm delay 99
d8 Time interval between defrost cycle 6h
d9 Max defrost cycle time 20min
d10 Defrost –end temperature 12 ºC
d11 Time interval for supplementary defrost cycles 2min
d12 Real temperature display delay at defrost end 30 min
d13 Compressor function during defrost 0
d14 Dripping time 1min
d15 Fan operating mode during normal controller 1
d16 Fan activation delay at controller startup and after defrost 1min
d17 Fan activation temperature at controller startup and after defrosting -6 ºC
d19 Offset ? -5 ºC
d22 Unit of measure, 0=C, 1=F 0
d23 Compressor function during o probe failure 2
d24 Compressor on-time during probe failure 10 min
d25 Compressor off-time during by probe failure 10 min
d27 Serial line address 0
d34 First defrost cycle after controller startup 1
d38 Minimum temperature alarm differential 40 ºC
