Tefcold SCU1425 User manual

1
Brugsvejledning
5
Bruksanvisning
14
Käyttöohje
23
Instruction manual
32
Bedienungsanleitung
41
Mode d’emploi
50
Handleiding
59
Manual de instrucciones
68
Manual de Instruções
77
Priročnik za uporabo
86
Návod k obsluze
95
Kezelői kézikönyv
104
Manuale d’istruzioni
113
999-171210, rfj

2
Indholdsfortegnelse
Innehåll
Vigtige instruktioner
5
Viktiga säkerhetsanvisningar
14
Udpakning og opstilling
5
Uppackning och installation
14
El-tilslutning
6
Elektriska anslutningar
15
Opstart
6
Starta skåpet
15
Termostaten
7
Termostat
16
Termometer
7
Termometer
16
Afrimning
8
Avfrostning
17
Lås
8
Lås
17
Lys
8
Innerlampa
17
Udskiftning af lys
9
Byta ut lampan
18
Vending af dør
10
Vända dörren
19
Vægbeslag
11
Väggfäste
20
Vedligeholdelse
12
Underhåll och rengöring
21
Service
13
Service
22
Bortskaffelse
13
Bortskaffande
22
Tekniske data
122
Tekniska data
122
Sisältö
Contents
Tärkeitä turvallisuusohjeita
23
Important safety instructions
32
Pakkauksesta purkaminen ja asennus
23
Unpacking and installation
32
Sähköiset liitännät
24
Electrical connections
33
Laitteen käynnistäminen
24
Start-up of the cabinet
33
Termostaatti
25
Thermostat
34
Lämpömittari
25
Thermometer
34
Sulatus
26
Defrosting
35
Lukko
26
Lock
35
Sisävalo
26
Internal light
35
Lampun vaihto
27
Replacing the Light
36
Oven kätisyyden vaihtaminen
28
Door reversal
37
Seinäasennus
29
Wall fitting
38
Ylläpito ja puhdistus
30
Maintenance and cleaning
39
Huolto
31
Service
40
Hävittäminen
31
Disposal
40
Tekniset tiedot
122
Technical data
122
Inhalt
Sommaire
Wichtige Informationen
41
Consignes de sécurité importantes
50
Auspackung und Aufstellung
41
Déballage et installation
50
Anschlieβen
42
Raccordement électrique
51
Starten
42
Démarrage
51
Thermostat
43
Thermostat
52
Thermometer
43
Thermomètre
52
Abtauen
44
Dégivrage
53
Schloß
44
Serrure
53
Licht
44
Éclairage
53
Auswechslung vom Licht
45
Remplacement éclairage
54
Wechsel vom Türanschlag
46
Changement de côté des charnières
de la porte
55
Wandbeschlag
47
Wartung
48
Support mural
56
Service
49
Entretien
57
Entsorgung
49
Service
58
Technische Daten
122
Mise au rebut
58
Spécifications techniques
122

3
Belangrijke veiligheidsvoorschriften
59
Instrucciones de seguridad
importantes
68
Uitpakken en installeren
59
Elektrische aansluitingen
60
Desembalaje e instalación
68
De kast starten
60
Conexión eléctrica
69
Thermostaat
61
Puesta en marcha de la unidad
69
Thermometer
61
Termostato
70
Ontdooien
62
Termómetro
70
Slot
62
Descongelación
71
Interne verlichting
62
Cierre
71
De lamp vervangen
63
Luz interna
71
Deur omkeren
64
Sustitución de la lámpara
72
Tegen de muur bevestigen
65
Inversión de la puerta
73
Onderhoud en reiniging
66
Instalación en pared
74
Onderhoud
67
Mantenimiento y limpieza
75
Verwijderen
67
En caso de avería
76
Technische gegevens
122
Eliminación
76
Datos técnicos
122
Instruções importantes de segurança
77
Pomembna varnostna navodila
86
Desembalar e instalação
77
Odpiranje embalaže in postavitev
86
Ligações Eléctricas
78
Električni priključki
87
Arranque da arca
78
Pred začetkom uporabe
87
Termóstato
79
Termostat
88
Termómetro
79
Termometer
88
Descongelamento
80
Odtaljevanje
89
Bloqueio
80
Zaklepanje
89
Iluminação interna
80
Notranja luč
89
Substituição da lâmpada
81
Zamenjava luči
90
Inversão da porta
82
Obračanje vrat
91
Montagem na parede
83
Namestitev na zid
92
Manutenção e Limpeza
84
Vzdrževanje in čiščenje
93
Assistência Técnica
85
Popravila
94
Eliminação
85
Odstranitev
94
Dados técnicos
122
Tehnični podatki
122
Důležité bezpečnostní pokyny
95
Fontos biztonsági tudnivalók
104
Vybalení a instalace
95
Kicsomagolás és elhelyezés
104
Elektrické zapojení
96
Villamos csatlakozások
105
Uvedení zařízení do provozu
96
A készülék beindítása
105
Termostat
97
Hőfokszabályzó
106
Teploměr
97
Hőmérő
106
Odmrazování
98
Jégtelenítés
107
Zámek
98
Zár
107
Světlo
98
Belső világítás
107
Výměna světla
99
Az izzó cseréje
108
Otočení otevírání dveří
100
Az ajtó nyílásirányának megfordítása
109
Montáž na stěnu
101
Falra szerelés
110
Údržba a čištění
102
Karbantartás és tisztítás
111
Servis
103
Javítás
112
Likvidace
103
Hulladékelhelyezés
112
Technické údaje
122
Műszaki adatok
122

4
Istruzioni di sicurezza
113
Disimballaggio e installazione
113
Collegamenti elettrici
114
Avviamento
114
Termostato
115
Termometro
115
Sbrinamento
116
Serratura
116
Illuminazione interna
116
Sostituzione illuminazione
117
Inversione della porta
118
Accessorio da parete
119
Manutenzione e pulizia
120
Servizio assistenza
121
Smaltimento
121
Dati tecnici
122

5
Vigtige instruktioner:
De i dette dokument beskrevne kølere, er udelukkende designet til opbevaring og afkøling af
drikkevarer i flasker eller dåser.
For at få det fulde udbytte af skabet, bør De læse denne brugsvejledning igennem.
Det er brugers ansvar at anvende skabet i henhold til instruktionerne.
Kontakt omgående forhandleren, såfremt der opstår fejl ved skabet.
Skabet er kun til indendørs brug.
Skabet bør anbringes i et tørt og tilstrækkeligt ventileret rum.
Skabet bør ikke placeres i nærheden af varmekilder eller direkte sollys.
Skabet bør ikke placeres i nærheden af ventilations/airconditions-anlæg.
Bemærk at alle elektriske apparater kan medføre farer.
Opbevar ikke eksplosionsfarlige stoffer, f.eks. gas, benzin, æter og lignende i skabet.
Der er ikke brugt asbest eller CFC i konstruktionen.
Olien i kompressoren indeholder ikke PCB.
- DETTE SKAB SKAL ALTID TILSLUTTES ET STIK MED JORDFORBINDELSE !
- VED REPARATION SKAL STIKKET TAGES UD AF STIKKONTAKTEN !
- KUN FOR SKABE MED R290/R600a KØLEMIDDEL !
Dette skab indeholder er brændbart kølemiddel, sørg derfor for god ventilation omkring skabet.
Brug ikke mekanisk værktøj til afrimning, da dette kan forårsage utætheder på kølesystemet.
Brug ikke elektrisk værktøj inden i skabet.
Enhver reparation på dette skab skal udføres af en kvalificeret reparatør. (EN 60335-2-89: 2010)
Udpakning og opstilling:
Fjern al emballage og kontroller for transportskader.
Eventuelle transportskader skal straks anmeldes til transportøren.
Ved indbygning, skal der sikres en afstand bagved og over skabet på mindst 50 mm.
Sørg for at luftindtaget i bundpanelet ikke blokeres.

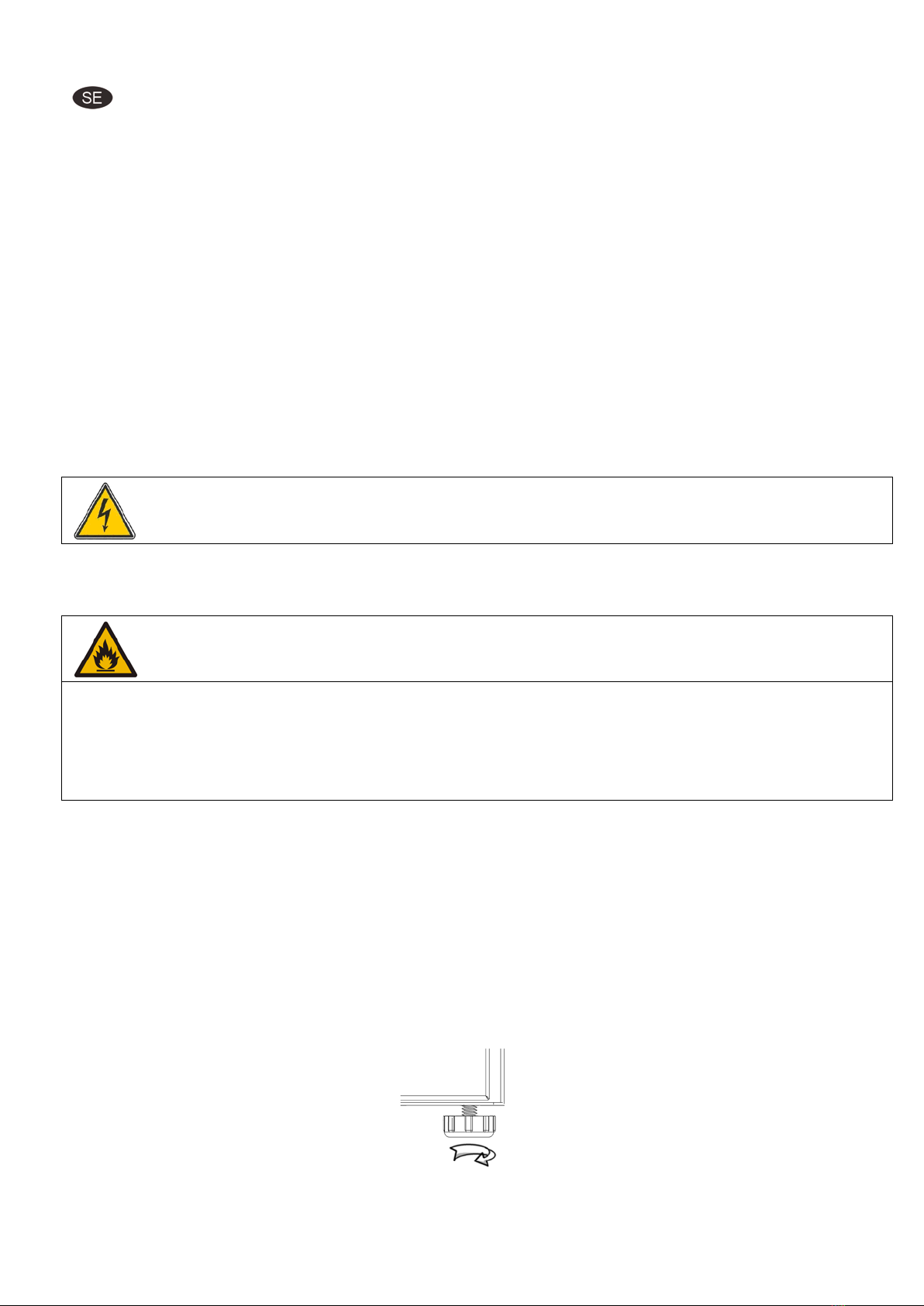

For korrekt funktion er det vigtigt at skabet står lige, dette kan sikres ved at justere fødderne:

6
El-tilslutning
Skabet er beregnet for tilslutning til 220-240 V/50 Hz. Tilslutningen skal ske ved en stikkontakt, der
bør være let tilgængelig.
Dette kølemøbel skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selvom der
er tale om udskiftning af et eksisterende kølemøbel, der ikke har været ekstrabeskyttet.
I alle tilfælde skal der benyttes en trebenet stikprop, og lederen med grøn/gul isolation skal tilsluttes
jordklemmen (mærket ).
I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nemmest får
ekstrabeskyttet skabet. Hvis De ikke har ekstrabeskyttelse i bygningen i forvejen, anbefaler
Elektricitetsrådet, at De lader el-installatøren opsætte en PFI- eller HPFI afbryder.
Skabet skal tilsluttes et 13 A. beskyttet strømudtag.
Skabet bør ikke tilsluttes en flerpolet fordelingsdåse.
Opstart
Inden skabet tages i brug, anbefales det at rengøre dette, se afsnit om vedligeholdelse.
Vigtigt !
Hvis skabet har ligget ned under transport, vent 2 timer før opstart.

7

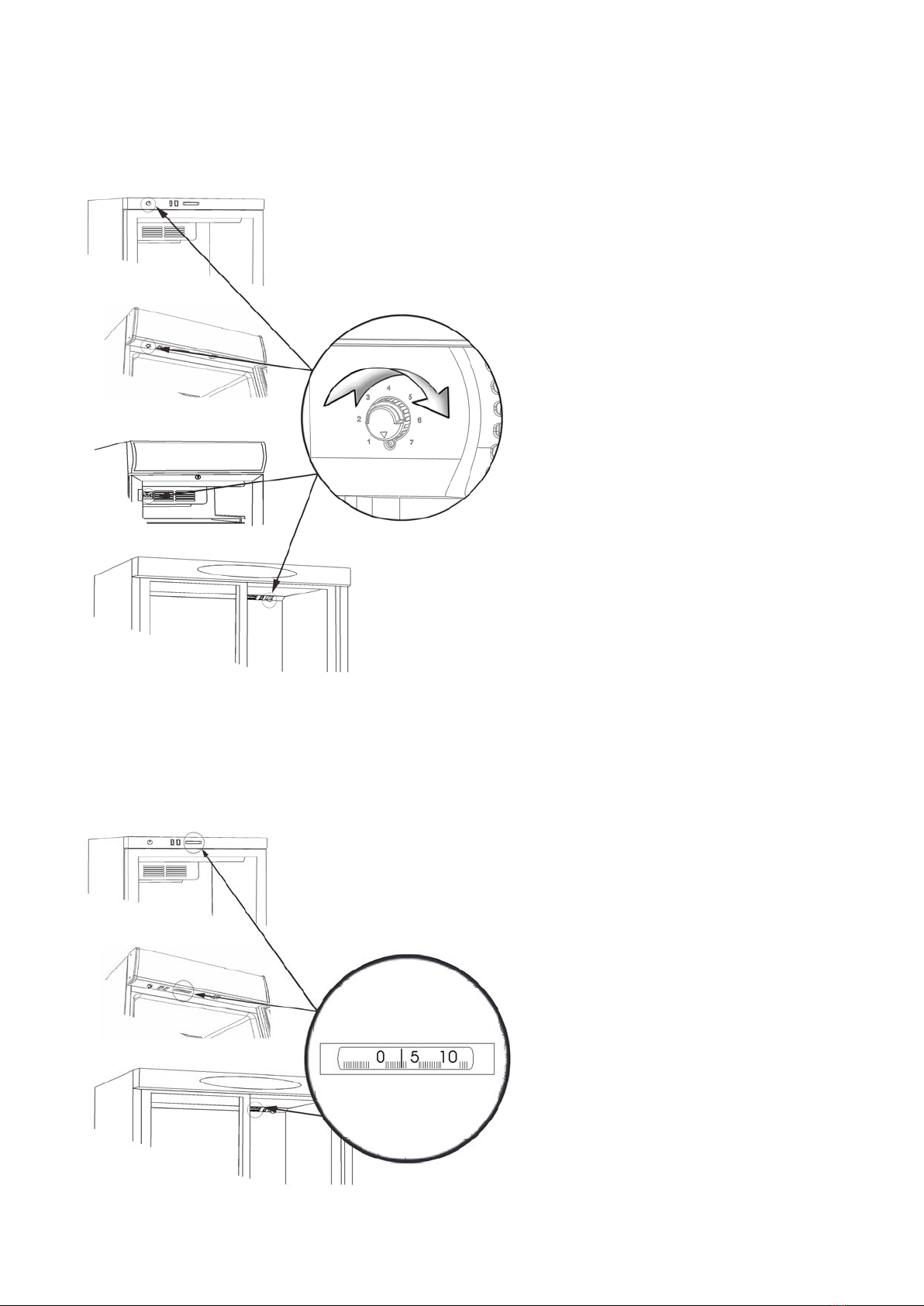

Termostaten (Se også side 128)
Termostaten kan indstilles på en skala fra 1-7, hvilket svarer til ca. 2-12 ºC.
En indstilling på 3-4 vil i de fleste tilfælde være optimal.
Kølesystemet kan frakobles ved en indstilling på 0.
Termostaten kan alt efter model være
placeret:
1. I toppanel.
2. Under canopy.
3. I afdækning af intern ventilator.
Termometer
Alle skabe er udstyret med et termometer.
Termometeret kan alt efter model være
placeret:
1. I toppanel
2. Under canopy.

8
Afrimning
Skabet afrimer automatisk. Tøvand ledes ud til fordampning i en beholder, der er placeret i
kompressorrum.
Lås
Skabe med hængslede døre er forsynet
med en lås, denne er placeret øverst i
døren.
Lys
Skabe med lys har en lysafbryder, der
alt efter model være placeret:
1. I toppanel
2. Under canopy.
3. I afdækning af intern ventilator.

9

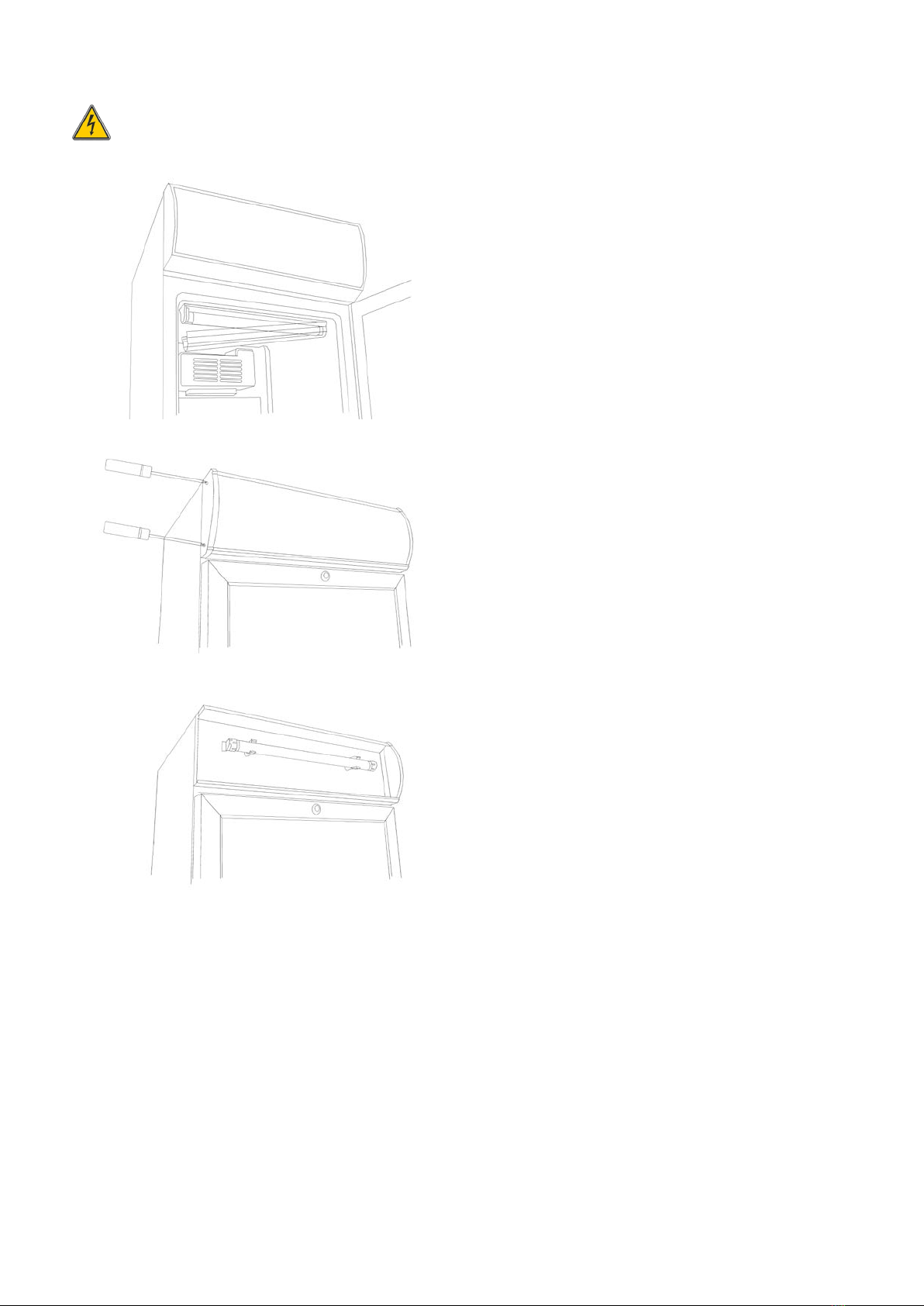

Udskiftning af lys
HUSK, at afbryde strømforsyningen til skabet inden lyskilder udskiftes !
Intern lys:
Det interne neon lys udskiftes ved at
afmontere afdækningen og udskifte
røret med en tilsvarende type.
Det interne LED lys skal erstattes med
en tilsvarende type, kontakt deres lokale
leverandør for originale reservedele!
Canopy lys:
Det eksterne neon lys i canopy udskiftes
ved at afmontere et sidestykke.
Herefter kan lyspladen trækkes til siden
for adgang til neonrør.
Dette udskiftes med en tilsvarende type.
Det eksterne LED lys i canopy udskiftes
på samme måde.
Kontakt deres leverandør for originale
reservedele!
Lyspladen skubbes forsigtigt på plads
igen, hvorefter sidestykket genmonteres.

10

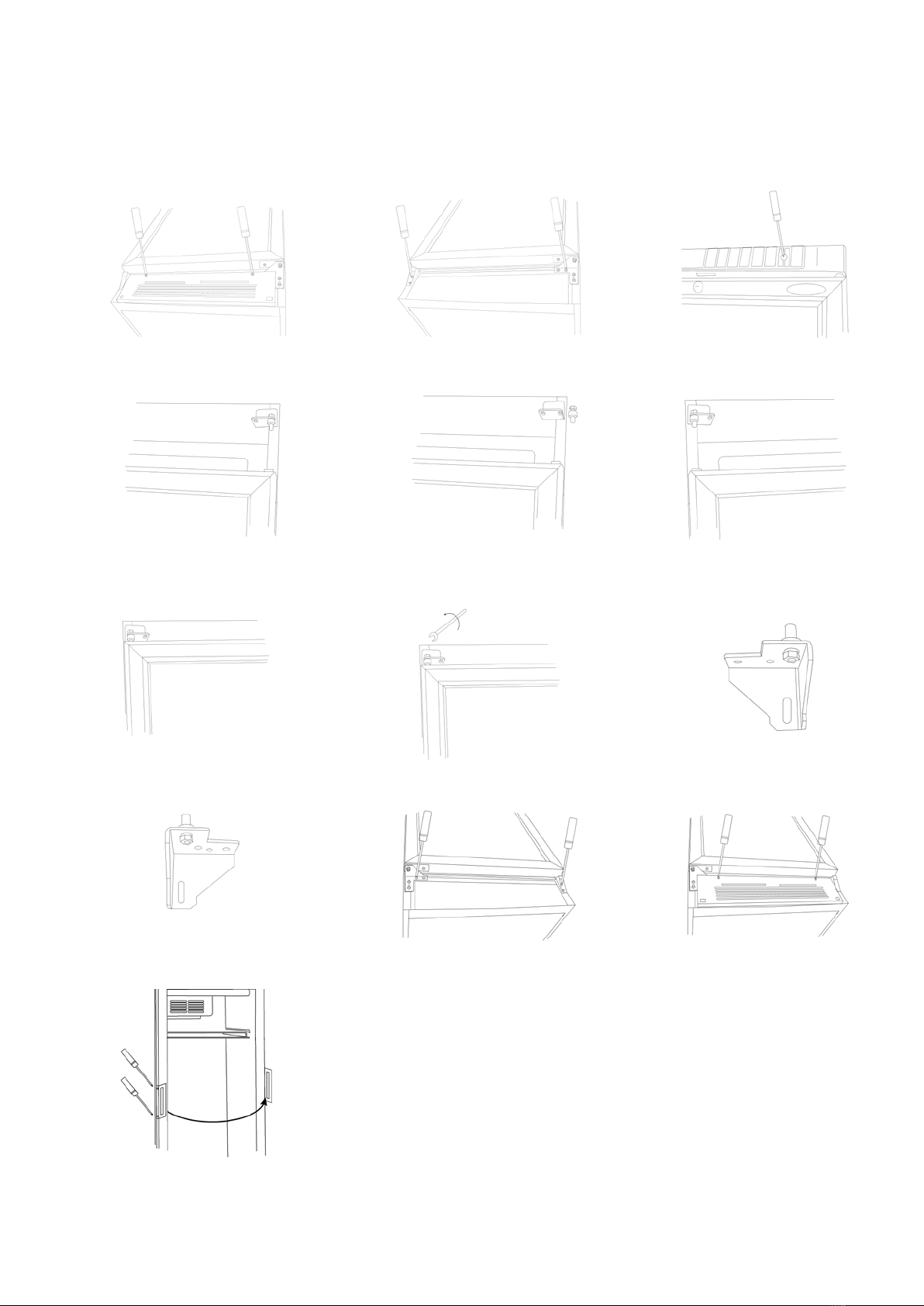

Vending af dør
Visse modeller har vendbare døre. Følg nedenstående instruktioner for at vende hængsling fra højre til
venstre og vise versa.
Denne operation foretages lettest ved at ligge skabet forsigtigt ned på bagsiden, evt. på en sækkevogn.
1. Bundpanel afmonteres.
2. Bundhængsel og støtte beslag
afmonteres.
3. Toppanel/Canopy afmonteres.
4. Døren løftes, og trækkes ca. 10 cm.
ned.
5. Tophængsel-tap afmonteres.
6. Hængsel-tappen monteres i den
modsatte side, uden at denne
spændes.
7. Døren løftes op på plads i
tophængselet.
8. Tophængsel-tappen spændes.
9. Bundhængsel-tappen afmonteres,
og bundhængslet vendes 90 grader.
10. Bundhængsel-tappen gen-monteres
på det vendte bundhængsel.
11. Montér bundhængsel og støtte
beslag i den nye side.
12. Bundpanelet monteres igen.
13. Håndtaget flyttes til modsat hængsel-
side.

11
Vægbeslag
Visse modeller er forberedt for ophængning på væg. Se nedenfor.
A
Max. belastning:
FS60CP
345
20 kg.
FS80CP
360
30 kg.
FSC100
527
30 kg.
Bor 2 huller med en diameter på 8 mm. og en dybde på 40 mm.
Med den angivne afstand A.
Indsæt 8 mm. plugs.
Brug 4,8 x 38 mm. skruer, DIN NO:7981.
Sørg for at afstanden mellem skruehoved og væg er 2-3 mm.
Sørg for at skruerne passer perfekt i ophængnings beslaget.

12
Vedligeholdelse
Skabet har et lukket kølesystem der normalt ikke kræver vedligeholdelse.
HUSK, at afbryde strømforsyningen til skabet inden rengøring foretages !
Det anbefales dog at kondensatoren rengøres 2-4 gange årligt, da det har indflydelse på skabets
energiforbrug og de tekniske deles levetid.
Dette gøres bedst med en støvsuger med et børste-mundstykke.

13
Service
Ved svigt i kølesystemet, undersøg først om det skyldes svigt i elforsyningen.
Kan grunden til svigt ikke findes, må De henvende Dem til Deres leverandør.
Ved al henvendelse bedes De oplyse skabets typenavn og serienummer.
Disse oplysninger findes på typenummerskiltet, typisk placeret inden i skabets højre side.
Brug altid autoriserede reparatører og originale reservedele.
This device complies with the following EU Directives:
Low Voltage Directive (LVD) 2014/35/EU,
Electromagnetic Compatibility Directive (EMC) 2014/30/EU,
Restriction of Hazardous Substances (RoHS) Directive 2011/65/EC
Bortskaffelse
Når det udtjente kølemøbel skal bortskaffes, skal det ske på en miljømæssig forsvarlig måde.
Vær opmærksom på særlige nationale regler for bortskaffelse.

14
Viktiga anvisningar:
De apparater som nämns i det här dokumentet är endast avsedda för förvaring och kylning av
drycker i flaskor och burkar.
Läs bruksanvisningen så att du får mesta möjliga nytta av apparaten.
Användaren ansvarar för att apparaten används enligt anvisningarna.
Kontakta återförsäljaren omedelbart i händelse av fel.
Apparaten är endast avsedd för användning inomhus.
Apparaten ska placeras i ett torrt rum med god ventilation.
Apparaten ska inte placeras nära en värmekälla eller i direkt solljus.
Apparaten ska inte placeras nära ett ventilations- eller luftkonditioneringssystem.
Observera att alla elektriska apparater kan utgöra en risk.
Förvara inte ämnen som kan orsaka explosioner i apparaten (gas, bensin, eter eller liknande).
Varken asbest eller freoner har använts vid tillverkningen av den här apparaten.
Oljan i kompressorn innehåller inte PCB.
– DEN HÄR APPARATEN MÅSTE ALLTID HA EN JORDAD STICKKONTAKT!
– VID REPARATION MÅSTE APPARATENS STICKKONTAKT ALLTID DRAS UR OCH
APPARATEN MÅSTE VARA STRÖMLÖS!
– ENDAST FÖR APPARATER MED KYLMEDEL R290/R600a!
Den här apparaten innehåller ett brandfarligt kylmedel, och du måste därför se till att ventilationen är
god runtom apparaten.
Använd aldrig några mekaniska enheter under avfrostning eftersom detta kan orsaka läckage i
kylsystemet.
Använd inte några elektriska apparater inuti kylutrymmet.

Alla reparationer av apparaten måste utföras av en behörig tekniker (SS-EN 60335-2-89: 2010).
Uppackning och installation:
Ta bort förpackningsmaterialet och kontrollera att skåpet inte har några transportskador.
Alla transportskador måste rapporteras till transportföretaget och noteras på leveranssedeln.
Vid inbyggnad måste det finnas minst 50 mm utrymme bakom apparaten och ovanför apparaten.
Kontrollera att luftintaget i den nedre panelen inte är blockerat.
Placera apparaten plant för att säkerställa korrekt funktion. Du kan ställa in nivån med de ställbara
fötterna:

15
Elektriska anslutningar
Apparaten är avsedd för 220–240 V/50 Hz. Apparaten ska anslutas till ett lätt åtkomligt uttag.
Den här apparaten ska förses med extra skydd i enlighet med gällande elektricitetsbestämmelser.
Detta gäller också vid utbyte av en befintlig apparat som inte har extra skydd.
Använd alltid jordade stickkontakter med tre ledare. Kabelledaren med grön/gul isolering ska jordas
(märkt ).
I alla övriga fall hänvisas till behörig elektriker som kan informera om hur apparaten ges extra skydd.
Om byggnaden saknar extra skydd rekommenderar vi att en elektriker installerar en jordfelsbrytare
(PFI eller HPFI).
Apparaten ska anslutas till ett skyddat uttag på 13 A.
Apparaten får inte anslutas till fördelardosor med flera
uttag.
Starta apparaten
Innan du börjar använda apparaten bör du rengöra den – se avsnittet om underhåll.
Viktigt!
Om skåpet har legat ned under transport ska du låta det stå upprätt i två (2) timmar innan du startar
det.

16
Termostat (Se även sidan 128)
Termostatinställningens skala är graderad från 1 till 7, vilket motsvarar ca 2–12 ºC.
Inställningen 3–4 är optimal i de flesta fall.
Kylsystemet kan stängas av vid 0.
Beroende på modell kan termostaten
placeras på följande sätt:
1. På den övre panelen
2. Under skärmdelen
3. På höljet över den interna fläkten
Termometer
Alla apparater har en termometer.
Beroende på modell kan termometern
placeras på följande sätt:
1. På den övre panelen
2. Under skärmdelen

17
Avfrostning
Apparaten har automatisk avfrostning. Utloppsvattnet leds till avdunstning i ett dropptråg i
kompressorutrymmet.
Lås
Apparaten med gångjärnsdörr har ett
lås. Låset sitter överst i dörren.
Innerlampa
Apparaten med innerlampan har en
ljusomkopplare. Beroende på modell är
denna placerad enligt följande:
1. På den övre panelen
2. Under skärmdelen
3. På höljet över den interna fläkten

18
Byta ut lampan
HUSK, at afbryde strømforsyningen til skabet inden lyskilder udskiftes !
Innerlampa:
Du kan byta ut den interna
fluorescerande lampan genom att ta bort
kåpan över lampan. Byt ut lysröret mot
ett nytt av motsvarande typ.
Den interna lysdiodlampan ska bytas ut
mot en lampa av motsvarande typ.
Kontakta din lokala leverantör för
uppgifter om originalreservdelar.
Lampa under skärmdelen:
Den externa fluorescerande lampan i
skärmdelen byts ut genom att ta loss
skärmdelens ändstycke. Dra
skärmdelens skiva åt sidan så att du
kommer åt den fluorescerande lampan
bakom. Byt ut den mot en ny av samma
typ.
Den externa lysdiodlampan i
skärmdelen byts ut på samma sätt.
Kontakta din lokala leverantör för
uppgifter om originalreservdelar!
Skjut försiktigt in skärmdelen på plats
och sätt tillbaka ändstycket.

19
Vända dörren
Vissa modeller har vändbara dörrar. Följ anvisningarna nedan om vändning av dörrarna från höger till
vänster och vice versa.
Det här momentet utförs enkelt genom att försiktigt lägga ned skåpet på dess ”rygg” eller på en säckkärra.
1. Ta bort den nedre panelen.
2. Ta bort det nedre gångjärnet och
stödbeslaget.
3. Ta bort den övre
panelen/skärmdelen.
4. Lyft dörren och dra den cirka 10 cm
nedåt.
5. Ta bort den övre gångjärnstappen.
6. Montera gångjärnstappen på
motsatta sidan utan att dra åt den.
7. Lyft dörren och häng den på det övre
gångjärnet.
8. Dra åt den övre gångjärnstappen.
9. Ta bort den nedre gångjärnstappen
och vrid det nedre gångjärnet 90
grader.
11. Sätt tillbaka den nedre
gångjärnstappen vid det nedre
gångjärnet som vreds.
12. Montera det nedre gångjärnet på
den motsatta sidan.
13. Montera den nedre panelen.
14. Flytta handtaget till den motsatta
gångjärnssidan.

20
Väggfäste
Vissa modeller är förberedda för väggmontering. Se nedan.
A
Maxlast:
FS60CP
345
20 kg.
FS80CP
360
30 kg.
FSC100
527
30 kg.
Borra två (2) hål med en diameter på 8 mm och ett djup på
40 mm och med avståndet (A) enligt ritningen.
Sätt in 8 mm-pluggar.
Använd skruvar 4,8 x 38 mm, DIN nr 7981.
Kontrollera att avståndet mellan skruvhuvudet och väggen är 2–
3 mm.
Kontrollera att skruvarna passar perfekt i väggbeslaget.
