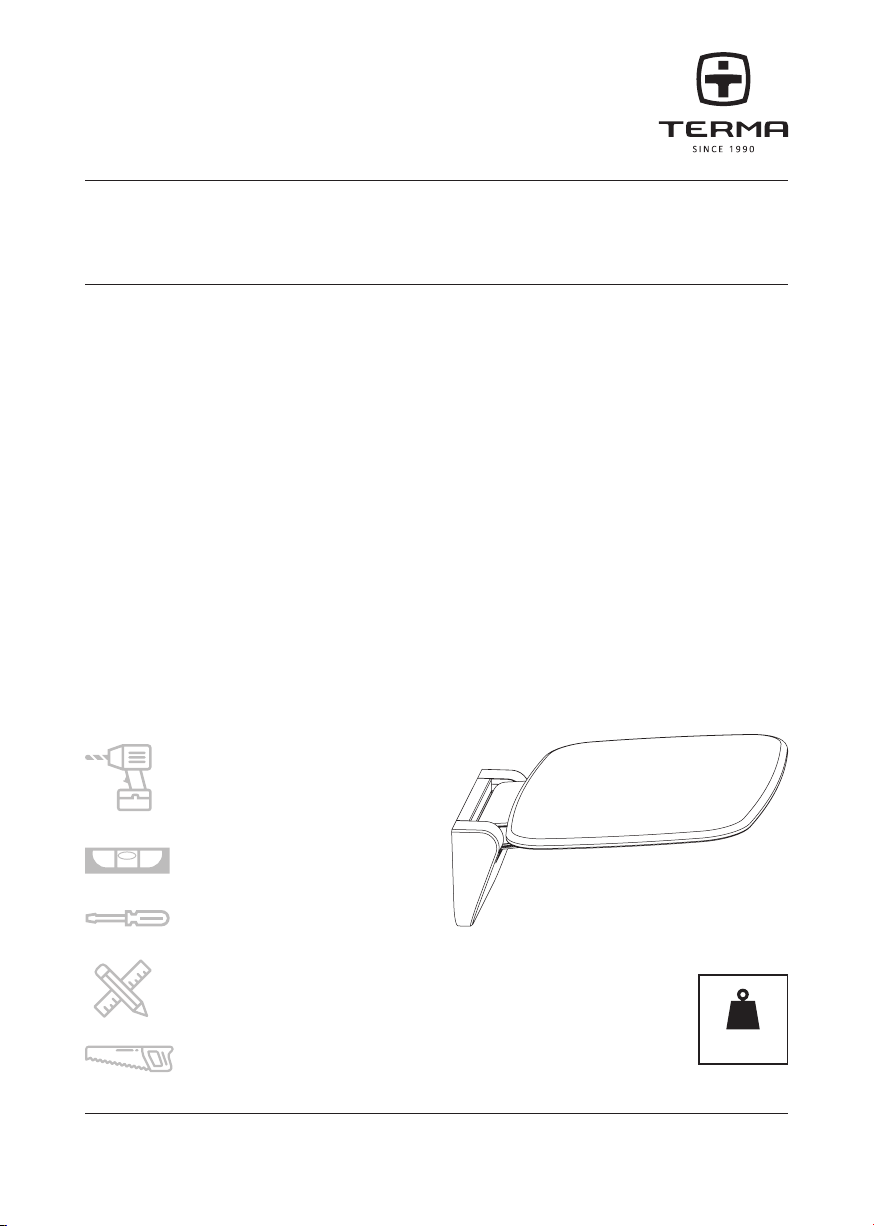

TERMA DIS TGSBI001 User manual

DIS
PL: Instrukcja montażu
EN: Installation instruction
DE: Montageanleitung
RU: Инструкция монтажа
CZ: Montážní návod
SK: Pokyny na montáž
HU: Szerelési útmutató
RO: Instrucțiuni de montaj
UA: Інструкція монтажу
PL: SIEDZISKO PRYSZNICOWE
EN: SHOWER SEAT
DE: DUSCHSITZ
RU: ДУШЕВОЕ СИДЕНЬЕ
CZ: SEDÁTKO DO SPRCHY
SK: SPRCHOVÉ SEDADLO
HU: ZUHANYÜLŐKE
RO: SCAUN DE DUȘ
UA: СИДІННЯ ДЛЯ ДУШУ

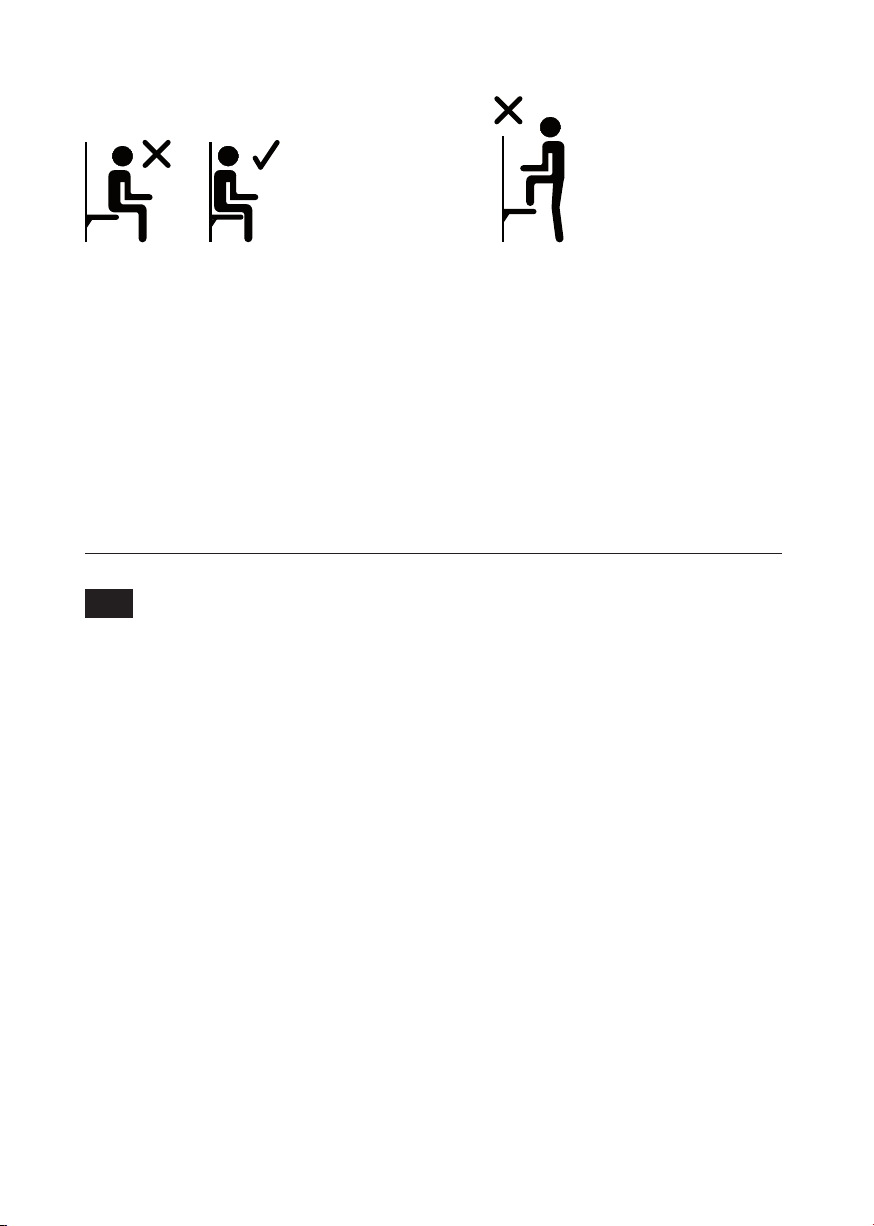

Max 130 kg

2
PL: Elementy
montażowe
EN: Installation parts and
ttings
DE: Befestigungselemente
1Kołek rozporowy Plastic plug Dübel
2Podkładka Washer Unterlegscheibe
3Wkręt Screw bolt Schraube
4Chromowana osłona Chrome plated base cover Chrom Abdeckung
5Siedzisko prysznicowe Shower seat Duschsitz
RU: Монтажные элементы CZ: Montážní díly SK: Montážne prvky
1Крепежное изделие Hmoždinka Kotviaci kolík
2Шайба Podložka Podložka
3Винт Šroub Skrutka
4Хромированная крышка Chromovaný kryt Chrómový kryt
5Душевое сиденье Sedátko do sprchy Sprchové sedadlo
HU: Szerelőelemek RO: Elemente de montaj UA: Елементи кріплення
1Fali tipli Diblu Настінна заглушка
2 Alátét Garnitură Шайба
3Csavar Șurub Гвинт
4 Króm burkolat Capac de mascare cromat Хромована кришка
5Zuhanyülőke Scaun de duș Сидіння для душу
1.
ˣ5 ˣ5 ˣ5 ˣ1 ˣ1
2. 3. 4. 5.

3
174±3

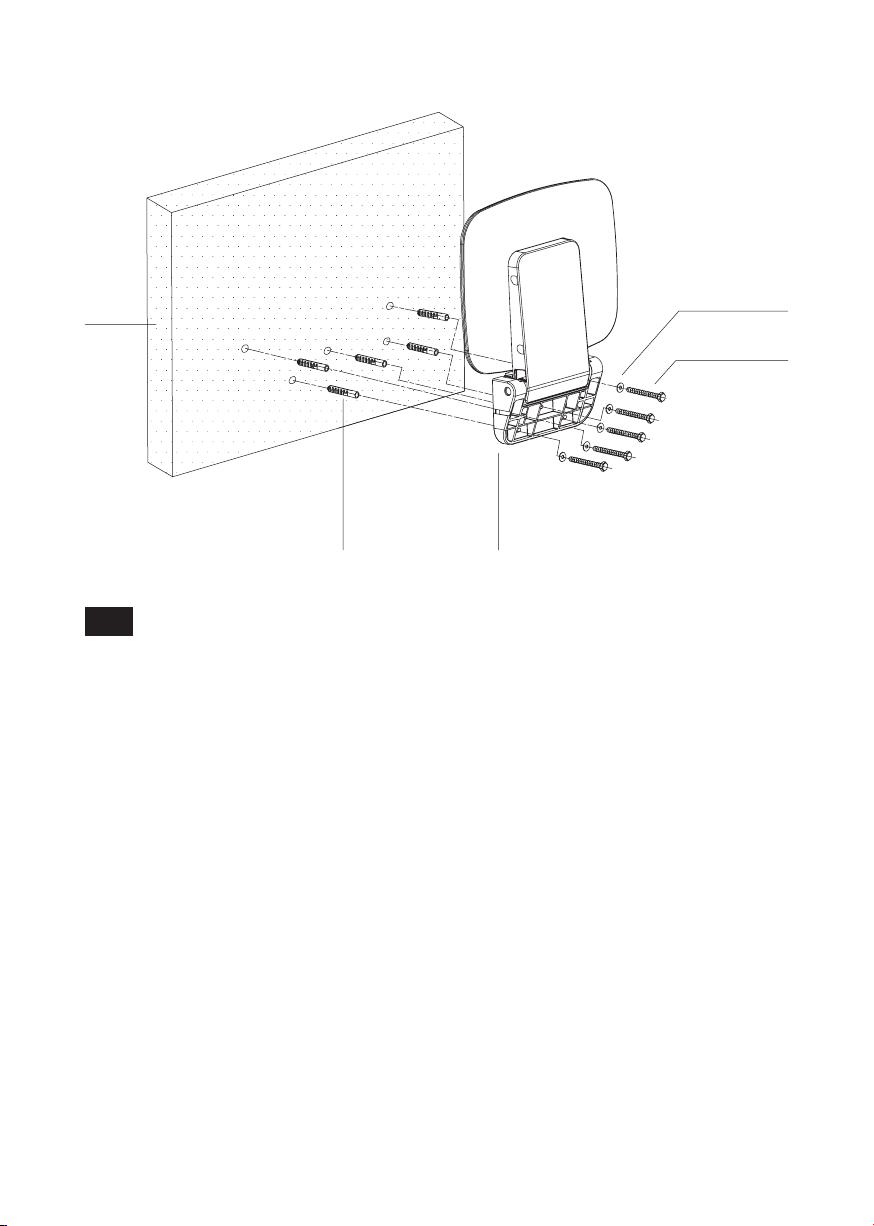

Wall
Ściana
Korekta
pozycji 105±6
26,5
51
Plastic plug 10x50mm
PL: Ściągnij osłonę w celu odkrycia otworów montażowych na wsporniku. Ustaw przy ścianie element do zamo-
cowania siedziska i zaznacz miejsca do wykonania otworów.
EN: Unclip the bracket cover to expose the installation bracket holes. Place the seat against the wall in the desi-
red position and mark the holes for drilling.
DE: Die Abdeckung entfernen, um Zugang zu den Montagelöchern am Gestelle zu haben. Die Befestigungsele-
mente an die Wand legen und die Loecher zu Bohren markieren.
RU: Снимите упаковку, чтобы открыть монтажные отверстия на кронштейне. Разместите крепление
сиденья рядом со стеной и отметьте места, чтобы сделать отверстия.
CZ: Sundejte kryt, čímž odkryjete montážní otvory na konzole. Přiložte ke stěně díl, který je určen pro připevnění
sedátka, a označte místa pro vyvrtání děr.
SK: Aby ste odkryli montážne otvory na konzole, zložte kryt. Umiestnite prvok na pripevnenie sedadla k stene a
označte miesta na vyvŕtanie otvorov.
HU: Távolítsa el a burkolatot, hogy hozzáférjen a támasztékon a szerelőnyílásokhoz. Állítsa a fal mellé az ülőke
rögzítőelemét, és jelölje meg a nyílások helyét.
RO: Scoateţi capacul de mascare pentru a avea acces la oriciile de montaj de pe suport. Plasați elementul de
xare a scaunului pe perete și marcați locurile de efectuare a găurilor.
UA: Зніміть кришку, щоб виявити кріпильні отвори на кронштейні. Помістіть елемент для
кріплення сидіння до стіни та позначте місця для прорізування отворів.
1.
Fixing
position
Kołek rozporowy
plastikowy 10x50mm

4
PL: Za pomocą odpowiedniego wiertła (np. wiertła do płytek 10mm) wywierć otwory zgodnie z zaznaczonymi
miejscami mocowania, tak aby dopasować je do kołków rozporowych. Włóż kołki rozporowe do otworów.
EN: Using the appropriate drill bit (i.e. masonry bit for tiles 10mm), drill holes accordingly with marked xing
position to suit the wall plugs. Insert wall plugs into drilled holes.
DE: Mit entsprechendem Bohrer (z.B. Bohrer zum Fliesen 10mm) Loecher an markierten Stellen bohren. Dübel
in die Loecher anbringen.
RU: Используя подходящее сверло (например, сверла для плитки 10мм), просверлите отверстия в
соответствии с отмеченными точками крепления, чтобы они соответствовали дюбелям. Вставьте дюбели в
отверстия.
CZ: Vhodným vrtákem (např. vrták na obklady 10mm) vyvrtejte díry v označených montážních bodech tak, aby
byly připraveny pro hmoždinky. Vložte hmoždinky do děr.
SK: Pomocou vhodného vrtáka (napr. na obklady 10mm) vyvŕtajte otvory podľa označených upevňovacích bodov
tak, aby boli vhodné na vloženie kotviacich kolíkov do steny. Vložte kolíky do otvorov.
HU: A megfelelő fúró (pl. csempefúró 10mm) segítségével fúrja ki a nyílásokat a megjelölt rögzítési helyeken úgy,
hogy illeszkedjenek a fali tiplikhez. Helyezze a fali tipliket a nyílásokba.
RO: Folosind un burghiu adecvat (de ex. un burghiu pentru faianță 10mm), executaţi găurile în conformitate cu
locurile de montare marcate, care trebuie să se potrivească cu diblurile. Introduceți diblurile în găuri.
UA: Використовуючи відповідне свердло (наприклад, свердло для плитки 10мм), просвердлите отвори
відповідно до позначених місць кріплення, щоб підігнати їх до дюбелів. Вставте дюбелі в отвори.
Wall
Ściana
Plastic plug Shower seat
Kołek rozporowy
plastikowy Siedzisko
prysznicowe
Podkładka
Washer
Wkręt
Screw bolt
2.

5
PL: Dopasuj położenie siedziska do wywierconych otworów i wkręć śruby. Upewnij się, że podkładki znajdują się
między główkami wkrętów a wspornikiem.
EN: Line up the seat with the drilled holes and install the screws. Ensure the washers are positioned between the
screw heads and the bracket.
DE: Den Sitz an die Loecher anpassen und die Schrauben anziehen. Stellen Sie sicher, dass die Unterlegsche-
iben zwischen den Schraubenköpfen und der Halterung positioniert sind.
RU: Отрегулируйте положение сиденья по просверленным отверстиям и вставьте крепежные винты.
Убедитесь, что шайбы находятся между головками винтов и кронштейном.
CZ: Srovnejte polohu sedátka podle vyvrtaných děr a zašroubujte šrouby. Ujistěte se, že mezi hlavičkami šroubů
a konzolou jsou podložky.
SK: Nastavte umiestnenie sedadla podľa vyvŕtaných otvorov a pritiahnite skrutky. Skontrolujte, či sa medzi hlava-
mi skrutiek a konzolou nachádzajú podložky.
HU: Igazítsa az ülőke helyzetét a kifúrt nyílásokhoz, és csavarozza be a csavarokat. Győződjön meg arról, hogy
az alátétek a csavarok feje és a támaszték között helyezkednek el.
RO: Ajustați poziția scaunului la găurile executate și înșurubați șuruburile. Asigurați-vă că garniturile se aă între
șuruburi și suport.
UA: Відрегулюйте положення сидіння відповідно до просвердлених отворів і закрутіть гвинти.
Переконайтесь, що шайби розташовані між головками гвинтів і кронштейном.
Chromed base cover
Chromowana osłona

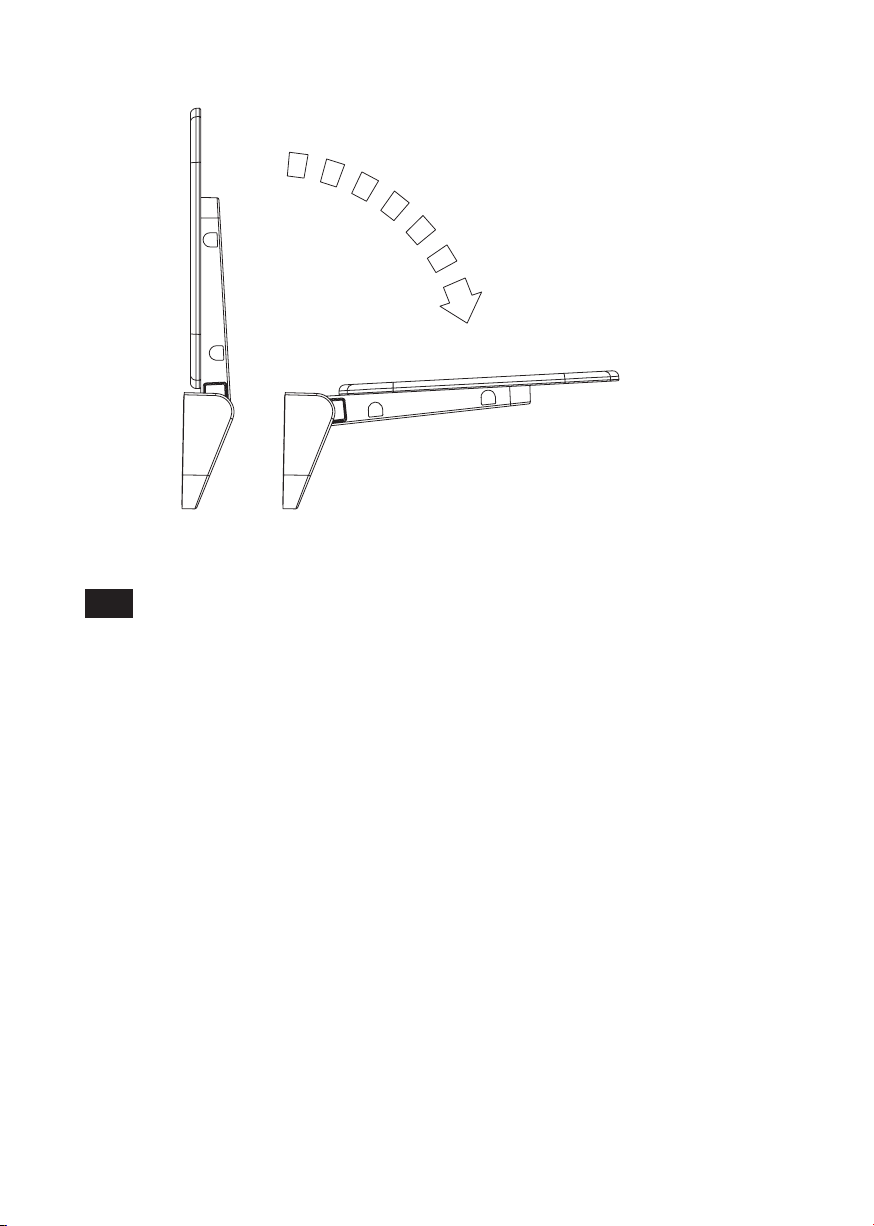

3.
Wall
Ściana
