TERMA TT-IR User manual

FRENDE PL RU
DE: IR-FERNSTEUERUNG (WOCHENTIMER)
EN: INFRARED PROGRAMMABLE THERMOSTAT
FR: THERMOSTAT PROGRAMMABLE INFRA-ROUGE
PL: PROGRAMATOR ZDALNY (TYGODNIOWY)
 
User Manual TT-IR

3
Inhaltsverzeichnis
Beschreibung ...................................................4
Standort ...........................................................5
Montage...........................................................6
Inbetriebnahme ...............................................7
Rückkehr zu den Werkseinstellungen..............9
Zeiteinstellung..................................................10
Temperatureinstellung.....................................10
Programmierung..............................................11
AUTO-Modus....................................................14
Abwesenheits-Modus......................................15
Manueller Modus ............................................16
OFF-Modus ......................................................17
 ...............................................18
Technische Daten.............................................19

4
Beschreibung
Akkuanzeige
Aktueller Modus
(z.B.. Comfort)
Temperatur
(eingestellt oder
gemessen) Aktueller
Wochentag
Steuerungstasten
Heizanzeige
AUTO-Modus
Programm
ECO-Modus COMFORT-Modus
Frostschutz Zeiteinstellung
ON/OFF Programmierung
Gehäuse önen
Uhrzeit

5
Standort

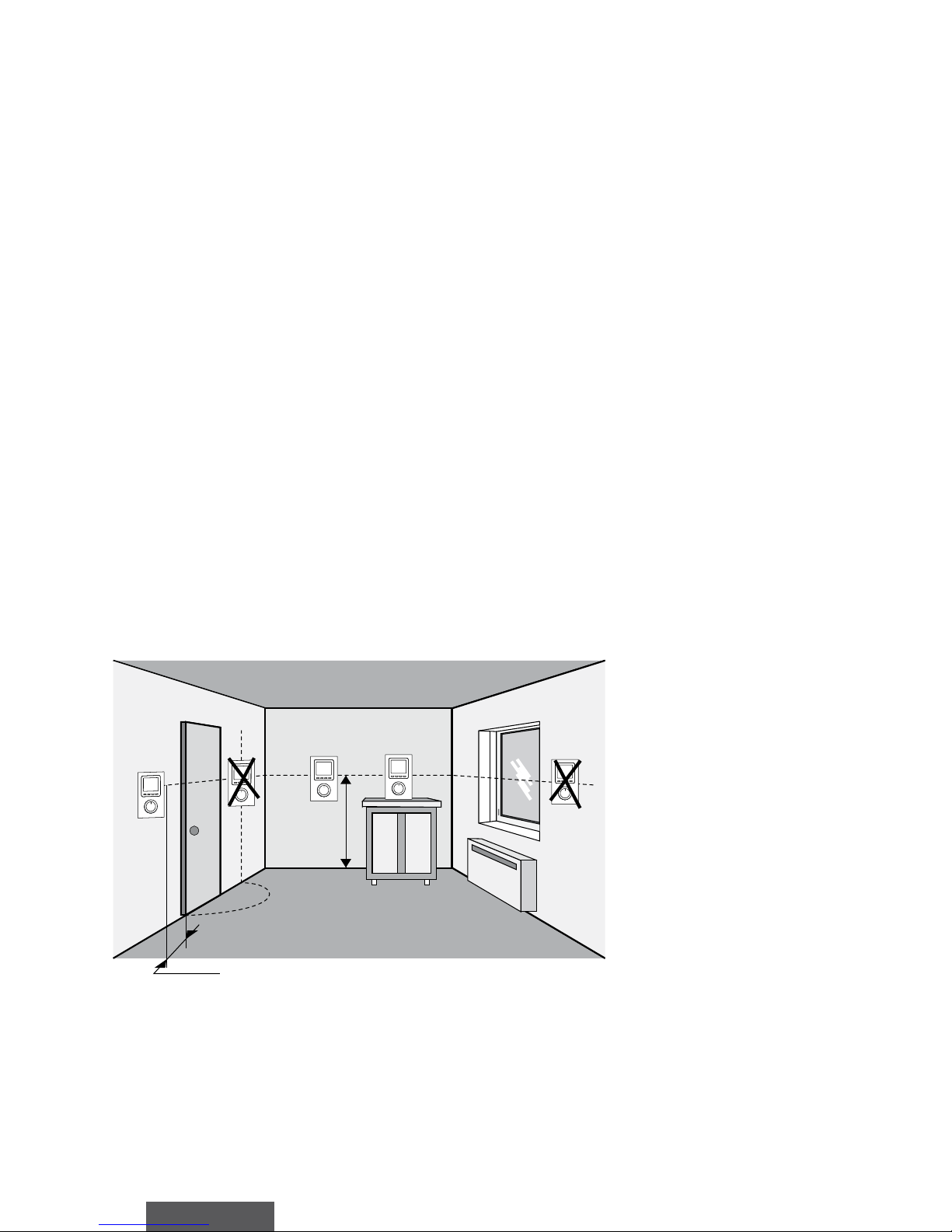

Während dem Regeln der Heizung, sollte die Temperatur im meist
-

beachten:

auf Regal oder Kommode
-
gen (Fenster, Türen)



Wandmontage
Höhe ca.
1.50 m
aufgestellt
min. 20 cm
Wichg:
Das Raumgerät
sollte nicht an einer
Aussenwand oder in
einem kalten Raum
installiert werden
(z.B. Garage).

6
• Das Paneel mit Schrauben und

oder das Gerät an eine Unter-
putzdose installieren (Lochab-
stand 60 mm)

Schraubenziehers die Hülle des
Gehäuses und nehmen dann die


• Hülle auf die Steuerung aufsetzen
Montage

7
Inbetriebnahme
-
on der Fernsteuerung durchgeführt werden.
Drehen Sie den Regler auf ON/OFF und
halten die rechte Taste für ca. 5 Sekunden
gedrückt, bis auf dem Display der Code H600
erscheint.
OK drücken.
Auf dem Display wird der Code CF01 ange-
zeigt.
CF01 – Kalibrierung des Temperatursensors
Wenn ein Unterschied zwischen Raum-
temperatur und Anzeigetemperatur der


korrigiert werden.
Wählen Sie dazu die Tasten +oder –um den
Wert zu ändern und OK
und fortzufahren.
5 sec.

8
CF02 – Temperaturanzeige im AUTO-Modus
angezeigte Temperatur
Anzeige der gemessenen
Raumtemperatur
Anzeige der eingestellten
Temperatur


CF03 – Infrarot-Test (nur in manchem Emp-
fängern implemenert)
Alle 3 Sekunden sendet die Fernsteuerung
über Infrarot ein Signal an den Empfänger.
Prüfen Sie, ob der Empfänger auf die erhalte-
nen Befehle reagiert.


abzuschließen.

9
Rückkehr zu den Werkseinstellungen
Die Werkeinstellungen beinhalten:

– Zeit und Wochentag
– Temperatureinstellung

Um zu den Werkeinstellungen zurückzukeh-
ren, den Regler auf ON/OFF stellen und die
linke Taste für ca. 10 Sekunden gedrückt
halten, bis auf dem Display init erscheint.
Drücken Sie OKCum
den Prozess abzubrechen.
10 sec.

10
Zeiteinstellung
Temperatureinstellung
Drehen Sie den Regler auf . Die Wochen-
tage fangen an zu blinken. Mit den Tasten
+ und –den beliebigen Tag auswählen und
mit OK
Vorgang mehrmals wiederholen, um die ak-
tuellen Stunden und Minuten einzustellen.
Mit dem Drehen des Reglers den Vorgang
abschließen.
Stellen Sie den Regler auf:
– um die Frostschutztemperatur einzu-

– um die Temperatur für den ECO-

– um die Temperatur für den COM-


Drücken Sie die Tasten +oder –um den gewünschten Wert einzugeben
und drehen anschließend den Regler, um den Vorgang zu beenden.
Wochentag
Stunden
Minuten

11
Programmierung

dieser Periode, wird die Temperatur im ECO-Modus programmiert. Das

Um die Einstellungen zu ändern, den Regler auf PROG einstellen. Auf dem
Display blinkt ein Kwadrat, das die erste Stunde im 24-Stunden-Zyklus
anzeigt.
1. Erstellen Sie Ihr eigenes Programm
-
tag. Drücken Sie die Tasten oder um die Zeitperioden für den ECO-

ECO-Modus-Einstel-
lung für 1 Satunde
ECO-Modus-
Einstellung für 1 Stunde
Zum nächsten
Programm
Bestägen und
zum nächsten Tag
wechseln
2. Bestägen und Kopieren des eingestellten Programms
Die Taste OK für 3 Sekunden gedrückt halten, um das eingestellte Pro-


12
3. Bestägen des Programms
Drücken Sie kurz die OK
zur nächsten Tageinstellung zu wechseln, ohne dabei das Programm zu
kopieren.

h0h8h6h32h71h0
1
2
3
4
Taste wiederholt drücken bis 6:00
Taste wiederholt drücken bis 23:00Taste wiederholt drücken bis 8:00
Taste wiederholt drücken bis 17:00

13
5
6
Taste wiederholt drücken bis 00:00 Drücken Sie OK um zum nächsten Tag
zu wechseln oder die Taste länger
gedrückt halten, um die Programmein-
stellung für den darauolgenden Tag
zu kopieren
4. Programm prüfen
Wiederholt die Taste drücken, um die ECO- und COMFORT-Einstellun-

Beginn der Zone
Programm-Bar
Übersicht über die
Programmeinstel-
lungen
Drücken Sie OK


14
AUTO-Modus
Drehen Sie den Regler auf AUTO.
Uhrzeit
Raumtemperatur
Abwesenheits-
Modus
Manueller COMFORT- oder
ECO-Modus (bis zum nächsten
Programmwechsel)
Aktueller Modus
(z.B. Comfort)
Wochentag
Heizanzeige
Boosterfunkon (von 30
Minuten bis 4 Stunden)
Die Fernsteuerung zeigt die aktuelle Raumtemperatur an (wird durch das
Symbol 
anzuzeigen, drücken Sie die Taste i.

Inbetriebnahme – CF02)
• Wenn Sie ein anderes Programm einstellen möchten, drehen Sie den
Regler auf den beliebigen Betriebsmodus: ECO , COMFORT oder
Frostschutz .

15
Abwesenheits-Modus
Dieser Modus wird angewendet, um die


365 Tagen.
Drehen Sie den Regler auf AUTO und drü-
cken die Taste . Auf dem Display beginnt
die Anzahl der Tage zu blinken.
Mit Hilfe der Tasten +und –kann die geplan-
te Abwesenheitszeit eingestellt werden.
Beispiel
19 Januar, wählen Sie 9 Tage. Die Steuerung
kehrt am 19 Januar um 00:00 Uhr, in den
AUTO-Modus zurück.
Drücken Sie OK um die Anzahl der Tage zu

Mit Hilfe der Tasten +und –wählen Sie die
Temperatur für die Abwesenheitszeit und
OK.
Um den Abwesenheits-Modus abzubrechen (z.B. infolge früheren Heim-
kehr), drücken Sie die Taste Coder drehen den Regler zu einer anderen


16
Manueller Modus
() Temporärer ECO- oder COMFORT-Mo-
dus bis zum nächsten Programmwechsel
-
FORT- zum ECO-Modus umzuschalten (oder
umgekehrt) bis zum nächsten Programm-
wechsel.
Beispiel im ECO-
Modus, erlaubt Ihnen zum COMFORT-Modus
zu wechseln (bis zum nächsten Programm-
wechsel).
Um den manuellen Modus abzubrechen,
drücken Sie erneut die Taste oder drehen
den Regler.
(
In diesem Modus heizt die Steuerung auf
Dauer für den eingestellten Zeitraum, im


drehen Sie den Regler auf AUTO und drücken
die Taste .
Manueller Modus aktuell

17
Auf dem Display beginnt die Trockenzeit für

den geplanten Wert mit Hilfe der Tasten +
und –ein.
Drücken Sie OK
Cum den Vorgang abzubrechen und zum
AUTO-Modus zurückzukehren.
Um die Fernsteuerung auszuschalten, drehen
Sie den Regler auf . Auf dem Display wird
die aktuell gemessene Raumtemperatur
angezeigt.
OFF-Modus
Manueller Modus aktuell
Raumtemperatur

18
 in der
linken oberen Ecke des Displays erscheint,



Beachten Sie folgende
Vorsichtsmaßnahmen:

+/–)


mit Gedanken an die Umwelt in speziellen
Behältern entsorgen

aufgeladen werden
– Sie haben ca. 45 Sekunden Zeit, um die Bat-
terien auszuwechseln. Nach Ablauf dieser
Zeit, müssen erneut Uhrzeit und Datum für

Baeriewechsel
Akkuanzeige

19
-
fen), min. Lebensdauer: 2 Jahre
• Isolierung: Klasse III

• Abmessungen: 135 x 81 x 22 mm
• Schutzart: IP30
• Reichweite Freifeld: 10 m





Technische Daten
