Texas Pro Lawn 200 User manual

Pro Lawn 200
DK Betjeningsvejledning
GB User manual
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 16.1
Tel. [phone] - www.texas.dk - [email protected]

2
Dansk
Sikkerhedsforskrifter........................................................................................................2
Monterings- og betjeningsvejledning ...............................................................................3
Identifikation af dele.........................................................................................................4
Vaskestuds......................................................................................................................4
Montering.........................................................................................................................5
Montering af front hjul......................................................................................................6
Bioklip..............................................................................................................................6
Højdejustering .................................................................................................................7
Start og stop af motor......................................................................................................8
Olieskift............................................................................................................................8
Luftfilteret.........................................................................................................................9
Tændrør...........................................................................................................................9
Opbevaring og vedligeholdelse .......................................................................................9
Garantibestemmelser....................................................................................................10
Tekniske specifikationer ................................................................................................11
Sikkerhedsforskrifter
Unge under 18 år må ikke benytte rotorklipperen.
Bær altid stramtsiddende fodtøj under klipningen.
Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du
arbejder med maskinen.
Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed
(f.eks. klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.
Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før
du klipper den.
Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den
bagover, så knivene vender bort fra kroppen.
Når knivene kører, må du under ingen omstændigheder stikke hænder eller
fødder ind under klippeskjoldet.
Motoren skal stoppes, når klippehøjden justeres.
Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når
motoren er stoppet.
Stop altid motoren når klipperen ikke bruges.
Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen
startes. Gå mindst 3 meter væk fra påfyldningsstedet før maskinen startes.
Fyld aldrig brændstof på en varm motor. Vent til den er afkølet. Brug af åben
ild i nærheden af påfyldningsstedet er forbudt.
Når rotorklipperen transporteres, skal motoren være stoppet, og kniven stå
stille.

3
Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.
Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride
det omdrejningstal, der er angivet på typeskiltet.
Lad aldrig maskinen køre i et rum med dårlig ventilation.
Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen.
Brug altid arbejdshandsker, når du arbejder med kniven.
Slibning af kniven skal være ensartet (begge sider slibes) for at undgå
vibrationer i klipningen. Er kniven stødt på en forhindring, bør du lade en
fagmand efterse den. Har kniven fået beskadigelser, bør den udskiftes med
en ny.
Benyt kun originale reservedele.
Monterings- og betjeningsvejledning
Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer.
Disse omfatter et knivbremsesystem, der standser motor og kniv på 5 sekunder, når
knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den
bliver fulgt nøjagtigt. Følg nedenstående beskrivelse nøje, når du monterer din
plæneklipper.

4

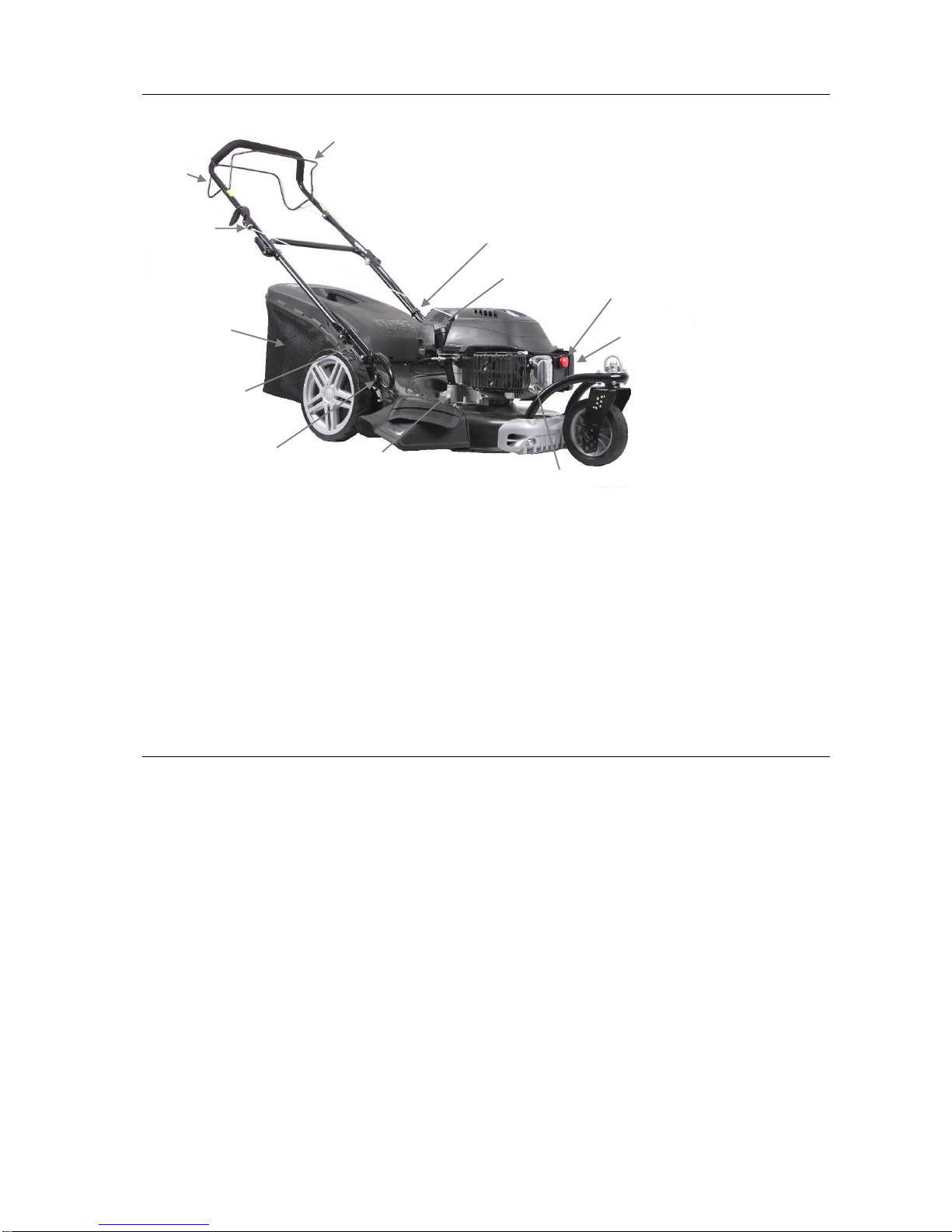

Identifikation af dele
A
Stop håndtag
G
Tændrørshætte
B
Starthåndtag
H
Opsamler pose
C
Håndtag for selvtræk
I
Justering af styrhøjde
D
Olieprop / Oliepåfyldning
J
Højdejustering
E
Benzinpåfyldning
K
Vaskestuds
F
Luftfilter
L
Olie bundprop
TG570 Motor: Se separat motorvejledning
Vaskestuds
I venstre side på plæneklipperens skold er monteret en vaskestuds.
Monter en vandslange på vaskestudsen, tænd for vandet og start motoren.
Knivens omdrejninger vil sørge for at vandet skylder undersiden af skjoldet rent.
Bemærk: Dette virker bedst, hvis rengøringen foretaget lige efter hver plæneklipning.
Hvis græsset tørrer ind, vil denne funktion ikke virke.
A
C
H
B
E
I
J
D
K
F
G
L

5
Montering
Tag plæneklipperen ud af kassen og opsamler kassen.
Fold øverste del af styret ud, så det er på linje med underste del af styret.
Lås de 2 håndtag midt på styret.
Monter håndtaget på skjoldet af plæneklipperet ved hjem af de medfølgende bolte,
skiver og møtrikker. Sørg for kablerne ikke kommer i klemme.
For at få startsnoren ud af motoren (og ind i øjet midt på styret), så aktiver
motorbremse håndtaget (øverst), så kan startsnoren nemmere trækkes ud.
Monter kabelklemmerne på kablerne.
Låse håndtag

6

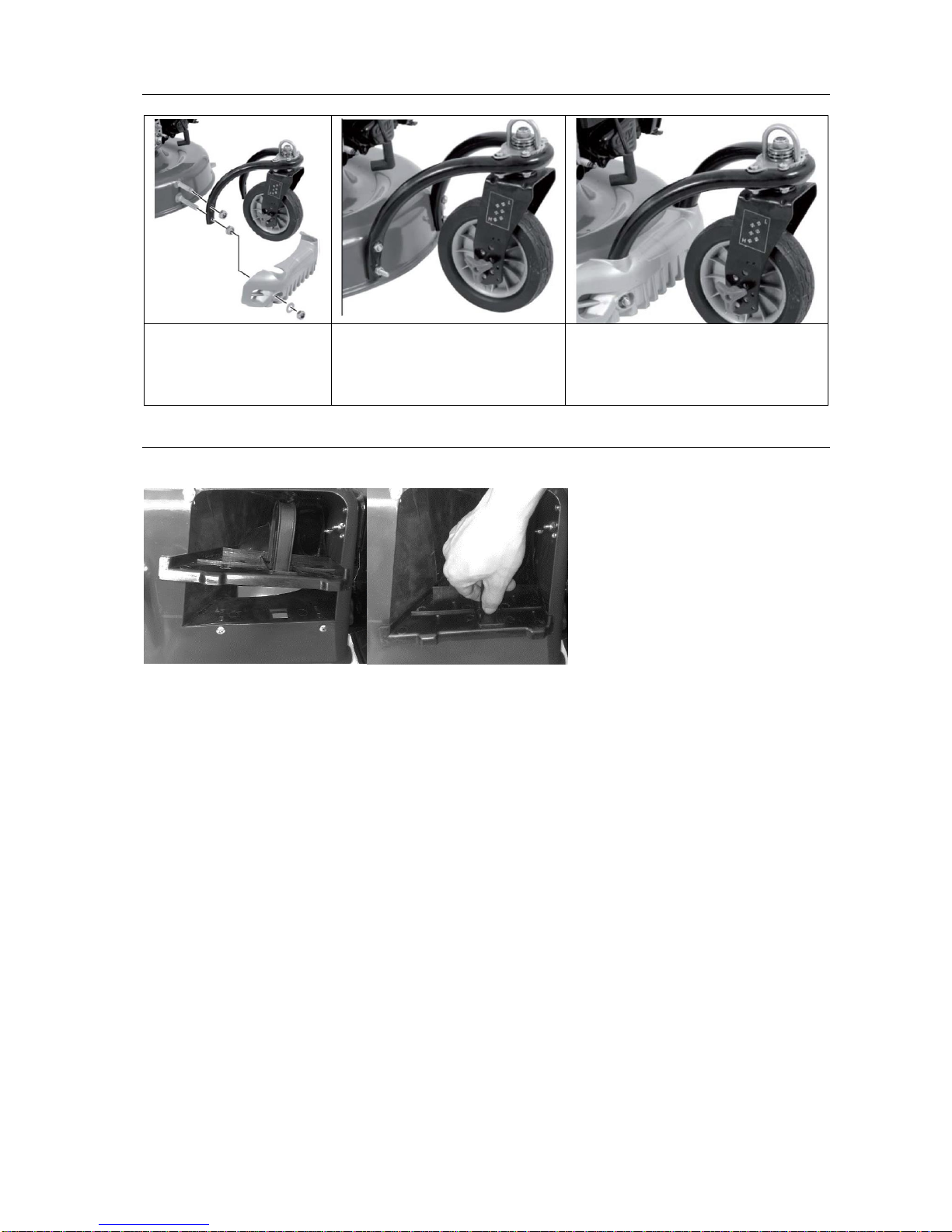

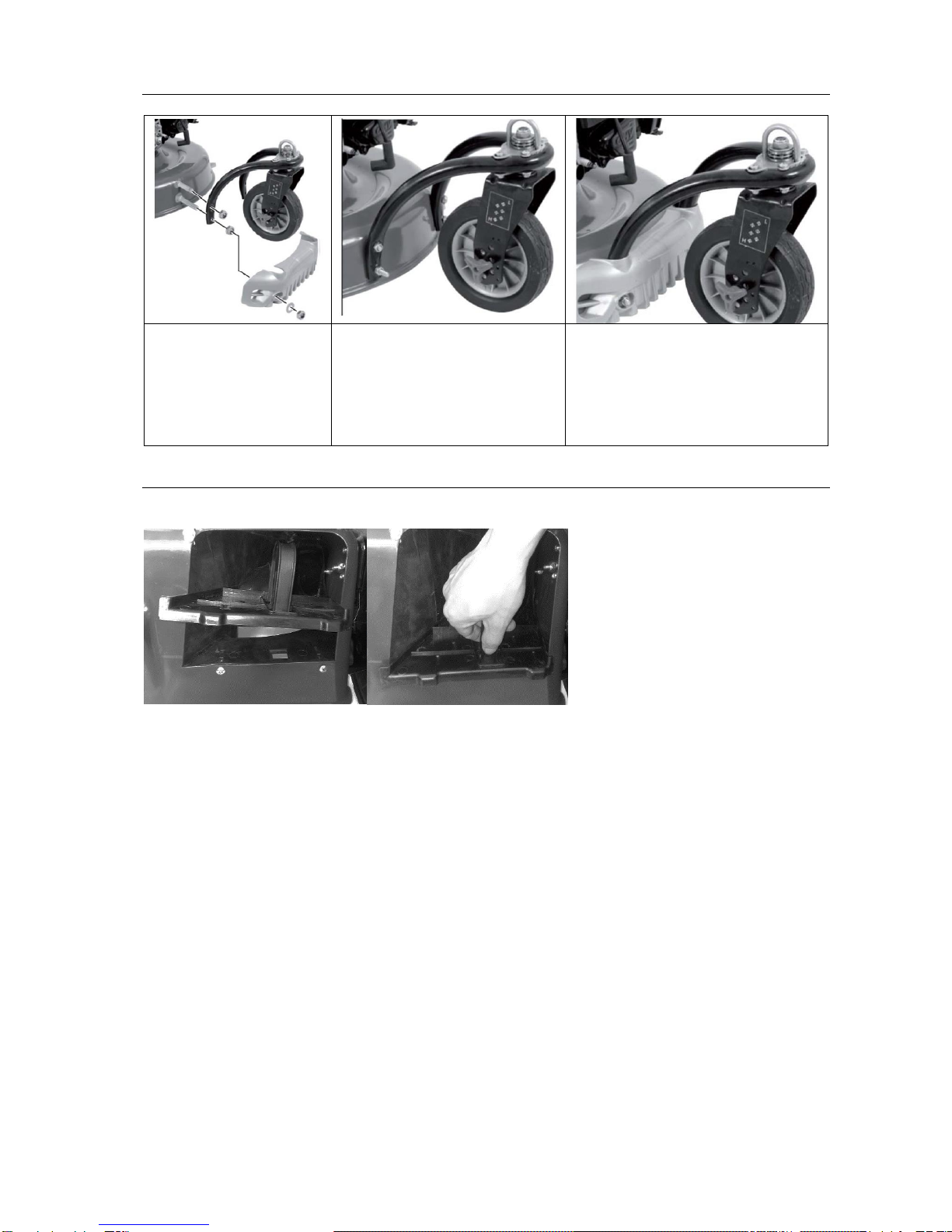

Montering af front hjul
Indsæt de korte bolte
i de øverste huller i
skjoldet.
De lange bolte
monteres i de
nederste huller.
Front bøjlen monteres, og
bolte til spændes.
Plastcover sættes på og bolte
til spændes.
Bioklip
For at få maskinen til at lave bioklip, skal græsopsamleren tages af, og biopropen skal
monteres som på billederne.

7

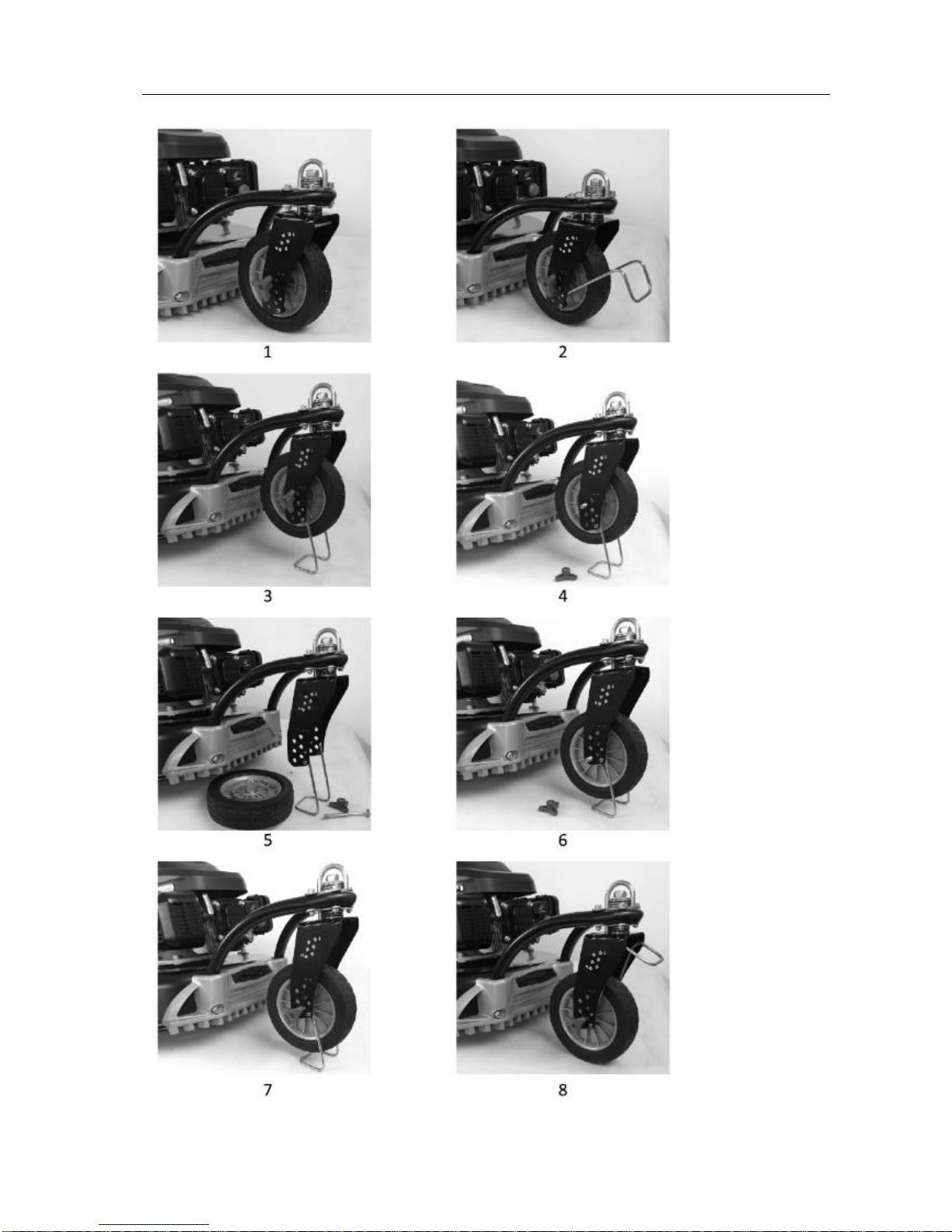

Højdejustering

8
Start og stop af motor
HUSK: Kontroller altid motorolie før start!
Olieniveauet skal altid være mellem min. og max. på oliepinden.
Efterfyld med SAE-30 olie. Der skal i alt 0,6 l. motorolie i motoren.
Brug kun blyfri 95 oktan brændstof på motoren. Overfyld aldrig tanken.
Træk håndtaget (A), der løsner knivbremsen,
ind til styrehåndtaget, og træk i startsnoren.
Før altid startsnoren tilbage til motoren.
Plæneklipperen er udstyret med Autochoker,
så maskinen altid kører med samme omdrejninger.
Træk håndtaget (B) op for at aktivere den
selvkørende funktion.
Håndtaget (A) skal være trukket ind til styrehåndtaget
så længe der arbejdes med maskinen.
Slippes håndtaget, stopper motoren (og dermed også
kniven) i løbet af 5 sekunder.
Olieskift
Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.
1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den
løber lettere, og at olieskiftet bliver mere komplet.
2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens
oliebundprop (Se afsnit Idenstifikation af dele, Pos L) kan nu skrues løs, og olien
løber ud af motoren. Husk at have en passende beholder klar.
Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.
Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.
3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på (0,6 L
SAE 30 olie).
4. Monter tændrørshætten.

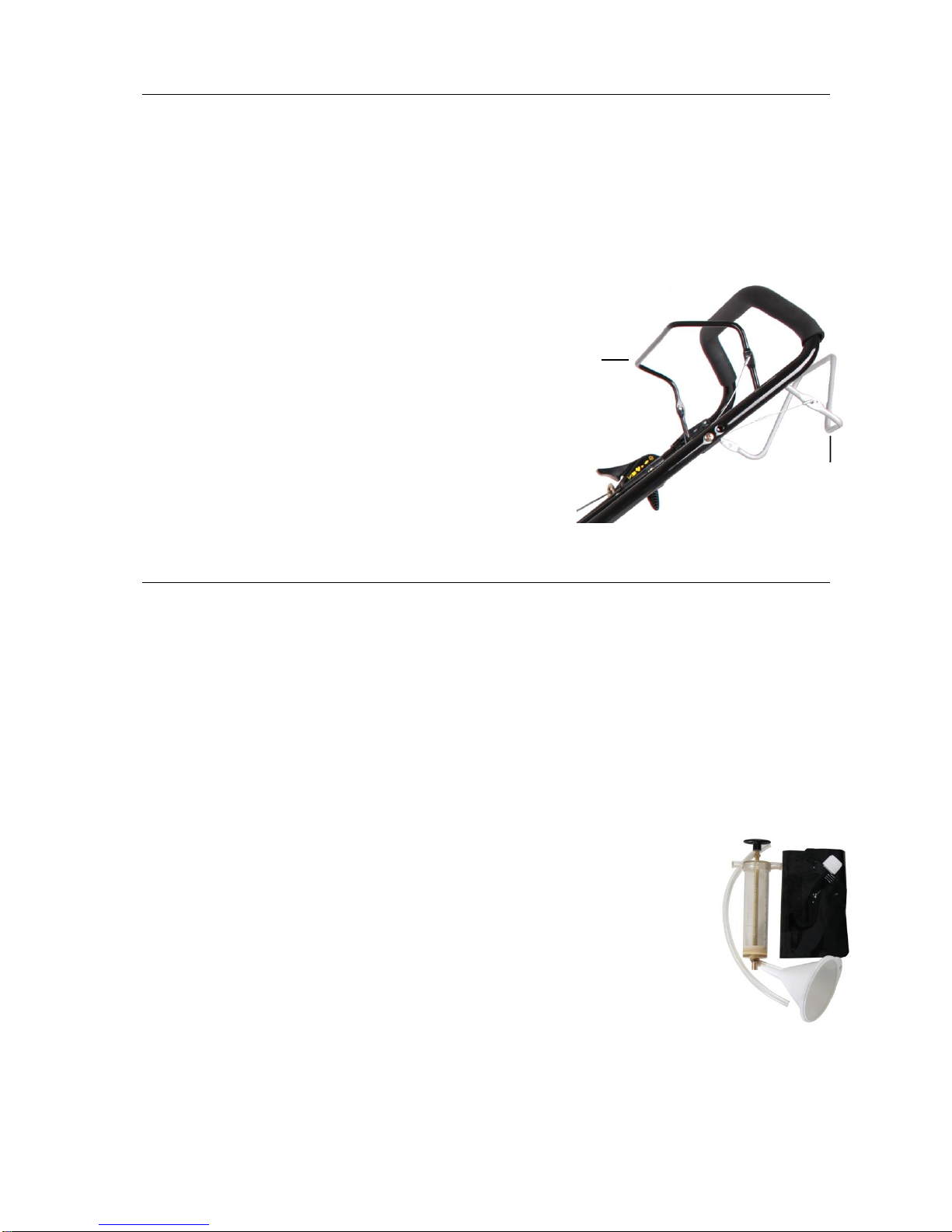

Alternativt kan der anvendes et oliesugersæt.(Varenummer 40-11335)
1. Sug olien op igennem oliepåfyldningshullet med
sprøjten. (Se afsnit Idenstifikation af dele, Pos D)
Brug slangen som forlænger, til at komme
helt ned i bunden af motoren. Fyld den brugte olie på
den medfølgende dunk.
2. Fyld frisk olie på motoren, type SAE30.
Brug målepinden på olieproppen, til at kontrollere
oliemængden.
Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen. Brug din
lokale genbrugsstation. Olie og oliesugersæt medfølger ej.
B
A

9
Luftfilteret
Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en
længere periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne
beskadige motoren.
TG570 Motor: Se separat motorvejledning.
Tændrør
1. Fjern tændrørshætten.
2. Børst skidt og snavs væk fra tændrøret.
3. Brug en tændrørsnøgle til at løsne tændrøret.
4. Check om isoleringen er intakt.
5. Rens tændrøret med en stålbørste.
6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.
7. Afstanden bør være: 0,7 - 0,8 mm
8. Hvis tændrøret er ubeskadiget, monter igen. Ellers udskiftes med nyt type.
9. Monter tændrørshætten.
Opbevaring og vedligeholdelse
Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,
møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte
kniven minimum hvert andet år.
Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din
autoriserede serviceforhandler. Se nærmeste serviceværksted på www.texas.dk.
Opbevaring: Efter brug bør din plæneklipper opbevares i et tørt og rent rum.
Rengør maskinen hver gang efter brug.
Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet. Ved tipning af
plæneklipperen (for rengøring) anbefales det at tippe forenden opad (max. 45
grader). Tipper du den til siden, skal karburator og luftfilter altid vende opad, da
olien ellers kan løbe ud og ødelægge motoren. Vær opmærksom på at fjerne
tændrørskablet, før klipperen vedligeholdes.
Vinteropbevaring: Tøm benzintanken helt, og lad derefter motoren køre indtil
benzinen i karburatoren er opbrugt. Tændrørskablet fjernes.

10
Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk
i startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.
Skift olie jfr. afsnittet ovenfor.
Til sidst rengøres klipperen grundigt. Dyp en pudseklud i olie og smør de forskellige
dele for at modvirke rust.
Garantibestemmelser
Der ydes 3 års garanti på din plæneklipper (gælder kun for Danmark).
Garantien omfatter materiale- og/eller fabrikationsfejl.
Der ydes ikke garanti for skader opstået pga. slid, samt dårlig behandling og
manglende vedligeholdelse.
Garantien dækker ikke rensning af brændstofsystemet, udskiftning/justering af
startsnor, startfjeder, tændrør, knive/knivholder, remme og kabler eller evt. batteri,
idet disse er indbefattet af naturligt slid.
Garantien dækker ikke, hvis der er anvendt uoriginale reservedele.
Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret
serviceværksted.
Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.
HUSK: Ved køb af reservedele samt ved enhver anmodning om garantireparation,
skal motornummer og modelbetegnelse opgives!

11
Tekniske specifikationer
Art. nr.
90066251
Produkt
Pro Lawn 200
Motor specifikationer
Motor producent
Powerline
Motor model
TG570
Motor type
4-takt
Slagvolumen
173
Effekt
3,2 kWh
Starter
Rekyl
Brændstof
Benzin
Tank volumen
1 L
Drive system
Transmissions Type
Yes
Kørsels aktivering
Rem
Gear Frem
1
Instrument
Klippebredde
51 cm
Bioklip
Yes
Bagudkast
Yes
Opsamler
Yes
Sideudkast
Yes
Arbejdshøjde min-max
25-75 mm
Højdeindstillinger
6
Højdejustering
Central
Klippedæk
Metal
Gashåndtag
Yes
Udstyr
Opsamler Volume
75L
Bioprop
Yes
Justerbar Håndtag
Yes
Dimensioner
Forhjulsstørrelse
7”
Baghjulsstørrelse
11”
Vægt
35,1 kg
Emissiondata
Vibrationsniveau front håndtag
4 m/s2
Vibrationsniveau bagerste håndtag
4 m/s2
Lpa lydtryksniveau
84 dB(A)
Lpa usikkerhed
3 dB(A)
Lwa lydeffektniveau
97 dB(A)
Lwa usikkerhedsfaktor
1 dB(A)
LWA garanteret
98 dB(A)

12
English
Safety instructions.........................................................................................................13
Mounting- and operation................................................................................................14
Identification of parts .....................................................................................................15
Water inlet .....................................................................................................................15
Mounting of the handle..................................................................................................16
Front bracket assembly .................................................................................................17
Mulching........................................................................................................................17
Height adjustment..........................................................................................................18
Start and stop of engine ................................................................................................19
Spark plug .....................................................................................................................20
Air filter ..........................................................................................................................20
Storing and maintenance...............................................................................................21
Warranty........................................................................................................................21
Technical specifications.................................................................................................22
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer.

13
Safety instructions
Do not let children under 18 use this lawn mower.
Always wear protective shoes during operation.
Make sure that other people are at least 5 meters away from your work zone.
When you cut grass close to an edge, extra attention is needed.
Make sure all objects are removed from the lawn before you use your
lawnmower.
When the engine is started, do not tilt the lawnmower up. When it is
necessary to tilt your lawnmower, always tilt it backwards, so that the knife is
turning away from your body.
When the knife is operation, do not under any under circumstances put your
fingers or feet under the deck.
Always stop the engine, before you adjust the cutting height.
Cleaning and maintenance may only be done when the engine is stopped.
Always stop the engine, when the lawnmower is not in use.
Fuel may only be added under open air. Spilled fuel must be wiped off before
the engine is started. Move the lawnmower 3 meters from the fuel container before
you start the engine. Never fill fuel on a hot engine, wait until it is cooled down. Use
of open fire is strictly prohibited.
When the lawnmower is being transported, the engine must be stopped.
Never touch the spark plug, when you start the engine or are working on it.
For safety reasons the number of rpm must never be higher than what is
stated on the identification label.
Never let the engine run is a room without or with bad ventilation.
Always make sure the knife is securely fastened, before you start using the
lawnmower. Always wear protective gloves when you work with the knife.

14
To avoid vibrations the edges on the knife must be sharpened the same on
both sides. Is the knife damaged, let a professional decide if it best to change it.
nly use original spare parts.
Mounting- and operation
Your lawnmower has been manufactured accordingly to the latest safety
specifications.
This includes a brake system, which will stop the engine and knife within 5 seconds,
when the brake is activated. Any safety precaution is only useful when it is followed
therefore follow these description when you mount your lawnmower.

15
Identification of parts
A
Stop handle
G
Spark plug cap
B
Recoil start handle
H
Grass catcher
C
Handle for wheel drive
I
Adjustment of handle angle
D
Oil lid / Oil filling
J
Height adjustment
E
Petrol filling
K
Water inlet
F
Air filter
L
Oil Drain plug
TG570: Please read the engine manual
Water inlet
On left side of the deck, it mounted a water inlet.
Fit a water hose on it, open for the water and start the engine.
The rotations of the blade will make the water clean underneath the deck.
Notice: The best result is achieved, if the cleaning is made right after each use of
the lawn mower. If the grass becomes dry, this function will not work.
A
C
H
B
E
I
J
D
K
F
G
L

16
Mounting of the handle
Remove the lawn mower from the carton.
Lift upper handle and align it with lower handle.
Fold the fix handle grip to lock the handlebars together.
Mount the handle to the deck of the lawn mower, by using the included bolts, washers
and nuts. Make sure that the cables do not become trapped.
To get the start cord out of the engine (and into the eye on the handle), activate the stop
handle (in front). Doing this will make it easier to pull out the start cord.
Mount the cable clamps on the cables.
Fix handle

17
Front bracket assembly
Insert shortest bolts
in top holes.
Insert longest bolts in
lowest holes.
Attach front bracket, and
tighten bolts.
Plastic cover is mounted and
bolts are tightened.
Mulching
To make the machine mulching, the grass catcher must be removed and the mulching
cover must be placed as on the picture.

18
Height adjustment

19
Start and stop of engine
REMEMBER: Always check engine oil before start!
Oil level must be between min. and. max on the oil stick.
Fill with SAE-30 oil. There should be used 0,6 l. oil.
Use only unleaded Octane 95 fuel in the engine. Never fill up the tank completely.
Pull the handle (A), which loosens the knife brake,
towards the handle and pull the starting cord.
Let the starting cord carefully return to the engine.
The lawnmower has Auto Choker,so the machine
always runs with the same RPM.
Pull the handle (B) up to activate the self-propelling
function.
The handle (A) must be pulled towards the steering
handle while using the machine. When the handle is
released, the engine (and the knife) stops in 5 seconds.
Oil change
The oil must be changed after the first 5 hours of use. After that the oil must be changed at
least once a year.
1. Let the engine run for 5 minutes to warm up the oil. This makes it run easier and
make the oil change more complete.
2. Turn off the engine after 5 minutes. Take off the spark plug cap. Unscrew the
cork for the drain plug. (See the section Identification of parts, Pos L.) The oil
now runs out of the engine. Keep a suitable container ready to collect the oil.
NOTE that the engine may only be tilted backward at an angle of max 45
degrees.
Refit the drain plug and pour fresh oil into the engine.
3. This is done by removing the oil stick and filling with correct amount of oil.
4. Mount the spark plug cap.
Alternatively use an oil changing kit:
1. Suck the oil up through the oil filler hole using the
syringe. (See the section Identification of parts, Pos
D.) Use the hose as an extension piece to reach the
bottom of the engine. Transfer the used oil to the
accompanying container.
2. Fill the engine with new oil, type SAE30.
Check the oil level using the dipstick on the oil bung
B
A

20
Remember to dispose of the used oil so that it is not harmful to nature.
Use your local recycling station. Oil and oil changing kit is not included.
Spark plug
1. Remove the spark plug cap.
2. Brush off dirt from the top of spark plug.
3. Use a spark plug wrench to loosen the spark plug.
4. Check that the isolation is intact.
5. Clean the spark plug with a steel brush.
6. Measure the electrode distance. Be careful not to damage the electrode.
7. The distance should be: 0,7 - 0,8 mm
8. If the spark plug is undamaged refit. Otherwise replace it.
9. Mount the spark plug cap.
Air filter
The fir filter must be checked and cleaned regularly. If the filter has not been cleaned for
some time, the power of the engine is reduced, and the engine may be damaged.
TG570 engine: Please see the separate engine manual.
