Texas vario 50 tr/w User manual

Vario 50 TR/W - Vario 50 TR/WB
DK Betjeningsvejledning
SE Bruksanvisning
GB User manual
DE Bedienungsanleitung
РУС Инструкция по эксплуатации
F Manuel de l’utilisateur
PL Instrukcja obsługi
CZ Návod k obsluze
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 12.1
Tel. [phone] - www.texas.dk - [email protected]k
ACHTUNG !
DENKEN SIE DARAN, VOR
INBETRIEBNAHME MOTORÖL (SAE-30)
AUFZUFÜLLEN!
VIKTIGT !
KOM IHÅG ATT FYLLA PÅ MOTOROLJA
SAE-30
FÖRE START!
IMPORTANT !
REMEMBER TO FILL WITH ENGINE OIL
SAE-30
BEFORE START!
IMPORTANT !
IMPORTANT !
NE PAS OUBLIER DE REMPLIR AVEC
DE L’HUILE DE MOTEUR SAE-30
AVANT LE DEMARRAGE !
VIGTIGT !
HUSK AT PÅFYLDE MOTOROLIE
SAE-30
FØR START!
ВАЖНО!
НЕ ЗАбУДЬТЕ ЗАПОЛНИТЬ
МОТОРНЫМ МАСЛОМ OIL SAE-30
ПРЕЖДЕ ЧЕМ НАЧАТЬ!

TILLYKKEMED DIN NYE PLÆNEKLIPPER
LÆS DISSE VIGTIGE TING - FØR START!
PRIMER
Husk at betjene primer
1-2 gange ved kold start.
Det sikrer en lettere start.
Allerførste gang motoren
startes, bør der trykkes
5-10 gange.
OLIE
Motoren fyldes med
0,6 l. olie af typen SAE
30. Skift første gang
efter ca. 2 timers
kørsel, det giver en
længere levetid.
Motoren leveres uden olie!
START
Hold i stophåndtag for
motorbremse, når
motoren startes. Også på
maskiner med el-start.
Slip, når du ønsker at
standse motoren.
BENZIN
Påfyld ren, frisk blyfri
benzin oktan 95 (ikke-
olieblandet). Opbevar
benzinen i en godkendt
dunk, dog max. 3 mdr.
Under vinteropbevaring
skal tanken være tom.
TIPNING
Ved tipning anbefales det
at tippe forenden opad.
Tipper du den til siden,
skal karburator og luftfilter
altid vende opad, da olien
ellers kan løbe ud og
ødelægge motoren.
STARTSNOR
Startsnoren skal føres
gennem øjet på styret
(hold stophåndtag inde
samtidig med). Derved
undgår du at
ødelægge snorhjulet i
motoren.
BIOKLIP
Gælder kun combi maskiner.
Når der bruges bioklip,
skal bioklip skærmen
monteres i bagudkaster-
hullet og der skal køres
uden opsamlerkasse.
I øvrigt kan det altid anbefales at rengøre maskinen efter brug, og efterse kniv og kabler for skader.
For at forebygge rustdannelser, bør skjold og metaldele oversprøjtes med et tyndt lag olie.
Har du yderligere spørgsmål til din nye
plæneklipper, er du velkommen til
at rette henvendelse til din forhandler.
Alternativt kan info, tips og råd findes på
leverandørens hjemmeside: www.texas.dk
Texas A/S
Knullen 22, DK-5260 Odense S, Danmark
Tel. [phone] - Fax: [phone]
[email protected] - www.texas.dk
Maskinen må ikke startes,
før der er påfyldt motorolie !
4
5
1
6
2
3 7

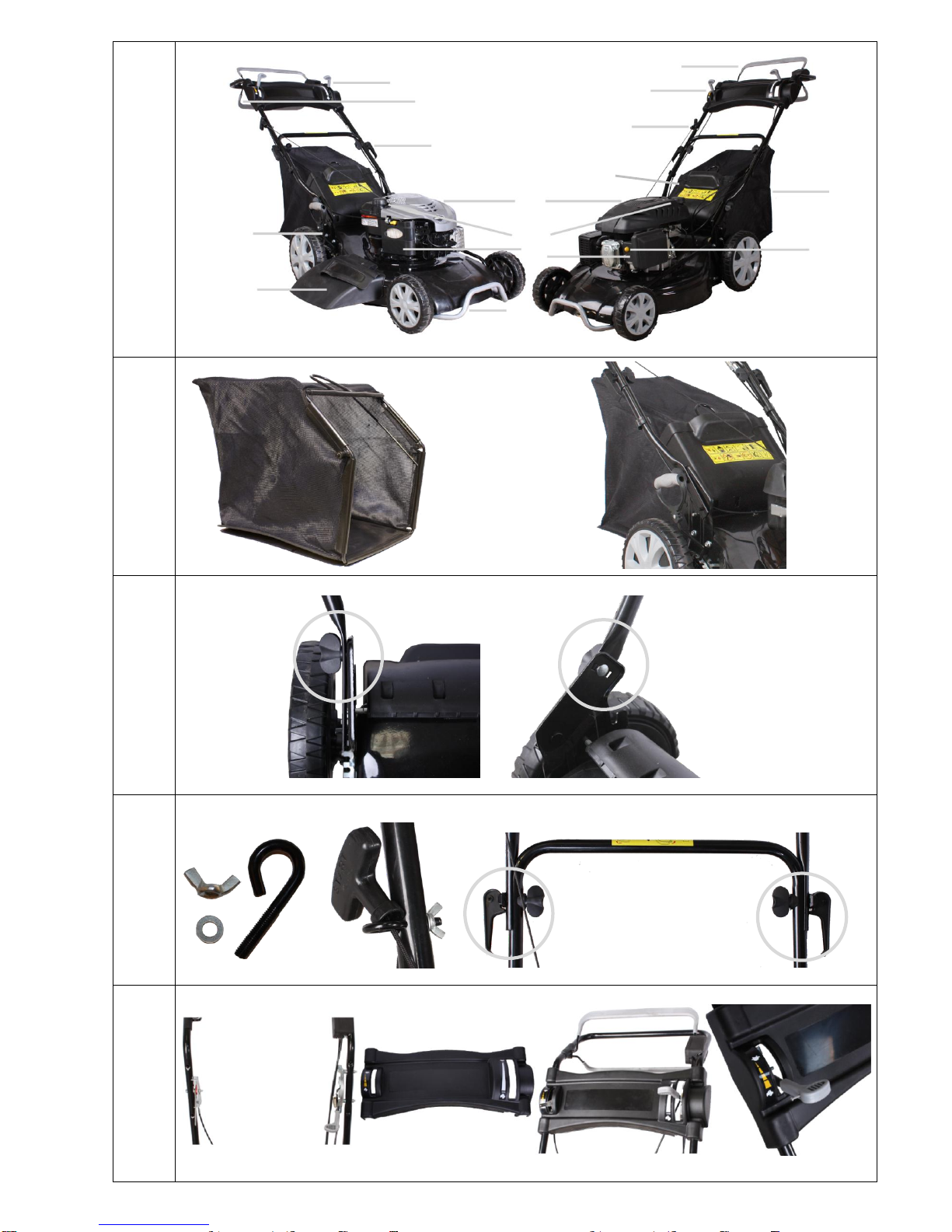

Fig 1
Fig 2
Fig3
Fig 4
A B
Fig 5
L
K
D
C
G
F
J
I
M
H
A
B
N
O
E

Fig 6
1 2
Fig 7
Fig 8
TG685
Fig 9
C
A
B
D
E

2
Dansk - Original brugsanvisning
Sikkerhedsforskrifter............................................................................................................2
Identifikation af dele.............................................................................................................4
Opsamlerkasse....................................................................................................................4
Montering.............................................................................................................................4
Kabeljustering......................................................................................................................5
Bioklip og sideudkaster........................................................................................................5
Højdejustering......................................................................................................................5
Betjening..............................................................................................................................5
Olieskift................................................................................................................................6
Luftfilteret.............................................................................................................................6
Tændrør...............................................................................................................................7
Opbevaring og vedligeholdelse............................................................................................7
Tekniske specifikationer.......................................................................................................8
Sikkerhedsforskrifter
Unge under 18 år må ikke benytte plæneklipperen.
Bær altid stramtsiddende fodtøj under klipningen.
Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du
arbejder med maskinen.
Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed
(f.eks. klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.
Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før du
klipper den.
Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den
bagover, så knivene vender bort fra kroppen.
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information
til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan
Texas kontakte dig med relevant information vedrørende dit produkt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

3
Når knivene kører, må du under ingen omstændigheder stikke hænder eller
fødder ind under klippeskjoldet.
Motoren skal stoppes, når klippehøjden justeres.
Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når motoren
er stoppet.
Stop altid motoren når klipperen ikke bruges.
Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen startes.
Gå mindst 3 meter væk fra påfyldningsstedet før maskinen startes. Fyld aldrig
brændstof på en varm motor. Vent til den er afkølet. Brug af åben ild i nærheden
af påfyldningsstedet er forbudt.
Når rotorklipperen transporteres, skal motoren være stoppet, og kniven stå
stille.
Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.
Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride det
omdrejningstal, der er angivet på typeskiltet.
Lad aldrig maskinen køre i et rum med dårlig ventilation.
Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen. Brug
altid arbejdshandsker, når du arbejder med kniven.
Slibning af kniven skal være ensartet (begge sider slibes) for at undgå
vibrationer i klipningen. Er kniven stødt på en forhindring, bør du lade en
fagmand efterse den. Har kniven fået beskadigelser, bør den udskiftes med en
ny.
Benyt kun originale reservedele.
Monterings- og betjeningsvejledning
Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer. Disse
omfatter et knivbremsesystem, der standser motor og kniv på 5 sekunder, når
knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den bliver fulgt
nøjagtigt. Følg nedenstående beskrivelse nøje, når du monterer din plæneklipper.

4
Identifikation af dele
Se Fig 1
A. Rekylstarter
B. Udkasterklap
C. Opsamlerkasse
D. Højdejustering
E. Olieprop / Oliepåfyldning
F. Benzinpåfyldning
G. Luftfilter
H. Primer (TG685 motor)
I. Håndtag for hastighed
J. Håndtag for selvtræk
K. Stop håndtag
L. Gasregulering
M. Bøjle
N. Sideudkaste
Opsamlerkasse
Monter opsamler kassen som vist Fig 2
Montering
Plæneklipperen er næsten opsamlet komplet fra fabrikken.
Tag plæneklipperen ud af kassen og træk maskinen ud. Pas på at kablerne ikke kommer i
klemme.
Spænd de 2 vingemøtrikker i bunden se Fig 3
Når understyret er monteret, monteres de 2 bolte i overstyret. Fig 4B
Monter beslag Fig 4A og isæt rekylsnoren.
For at kunne trække startsnoren ud af motoren aktiver motorbremse håndtag (K).
Montering af brystplade se Fig 5
Monter brystplade på håndtag for gasregulering og hastighed.
Tip: isæt håndtag fra gasregulering først.
Monter brystpladen fastgør med de 4 medfølgende bolte fra indersiden.
Fastgør kabel med strips og klips til styret. Se Fig 9.

5
Kabeljustering
Følgende kabler kan være nødvendige at efterjustere:
1. Håndtag for hastighed (I)
2. Håndtag for selvtræk (J)
3. Stop håndtag (K)
Bemærk: Kabel til gasregulering af motor kan ikke justeres!
Hvis man oplever slæk i et af kablerne, kan dette løses ganske enkelt ved
at skrue på bolten. Fig 9.
Følg det kabel der er problemer med (Kabel I, J ellers K)
Spænd med uret - nedad strammer kablet.
Spænd mod uret - opad løsner kablet.
Bioklip og sideudkaster
Ved brug af bioklip funktionen skal bioklipindsatsen være monteret i bagudkaster hullet. Se
Fig 6.1
Ved brug af sideudkast funktionen skal bioklipindsatsen være monteret i bagudkaster
hullet. Se Fig 6.1. Montering af udkaster skærm se Fig 6.2
Der må ikke køres med opsamlerkasse ved brugen af bioklip funktion eller sideudkast.
Højdejustering
Plæneklipperen har central højdejustering. Brug håndtaget ved højre baghjul til at justere
klippehøjden.
Betjening
HUSK: Kontroller og påfyld 0,6 L motorolie før start førstegang!
Olieniveauet skal altid være mellem min. og max. på oliepinden. Efterfyld med SAE-30
olie. Brug kun blyfri 95 oktan brændstof på motoren. Overfyld aldrig tanken.
Start Vario 50TR/W (TG685)
Se Fig 7
1. Pump primer bolden (7A) ifølge skemaet.
2. Sæt gasreguleringen på max.
3. Træk håndtaget (Fig. 7B), der løsner motorbremsen, ind til styrehåndtaget, og
træk i startsnoren. Før altid startsnoren tilbage til motoren. Tag evt. lidt af
gassen efterfølgende.
4. Træk håndtaget (Fig. 7C) op for at aktivere den selvkørende funktion.
5. Håndtaget (Fig. 7B) skal være trukket ind til styrehåndtaget så længe der
arbejdes med maskinen.
Temperatur
Pump
Kold motor
2-5
Varm motor
0-2

6
Start Vario 50TR/WB (B&S 675)
Følg overstående procedure fra 2-5
Regulering af hastigheden
Hastigheden kan under kørsel tilpasses. Aktivere venstre håndtag i brystpladen og sæt
i en af de 4 hastigheder. Ved kørsel på de 2 laveste hastigheder vil tempo forskel ikke
være synderligt mærkbar.
Stop af motoren
Slip stop håndtaget for at slukke og standse motoren
Bemærk at knivene stadig vil rotere i op til 5 sekunder efter standsning.
Olieskift
Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.
1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den løber
lettere, og at olieskiftet bliver mere komplet.
2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens
oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en
passende beholder klar.
Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.
Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.
3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.
4. Monter tændrørshætten.
Alternativt kan der anvendes et oliesugersæt.
1. Sug olien op igennem oliepåfyldningshullet med
sprøjten. Brug slangen som forlænger, til at komme
helt ned i bunden af motoren. Fyld den brugte olie på den medfølgende dunk.
2. Fyld frisk olie på motoren, type SAE30. (0.6Liter)
Brug målepinden på olieproppen, til at kontrollere oliemængden.
Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen.
Brug din lokale genbrugsstation. Olie og oliesugersæt medfølger ikke.
Luftfilteret
Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere
periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne beskadige
motoren.
Vario 50TR/WB
B&S motor: Se separat motorvejledning.
Vario 50TR/W
Se Fig 8
1. Rengør let omkring luftfilteret inden det fjernes.
2. Tryk de to flapper ned og træk forsigtigt dækslet af.

7
3. Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste. Hvis
det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind i
indsugningen.
4. Vær opmærksom på at alle dele er samlet rigtigt og lukket korrekt, som vist på
billedet.
Tændrør
1. Fjern tændrørshætten.
2. Børst skidt og snavs væk fra tændrøret.
3. Brug en tændrørsnøgle til at løsne tændrøret.
4. Check om isoleringen er intakt.
5. Rens tændrøret med en stålbørste.
6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.
7. Afstanden bør være: 0,7 - 0,8 mm
8. Hvis tændrøret er ubeskadiget, monter igen. Ved udskiftning brug
Denso W16EPR-U til TG685. For B&S 675 se separat motorvejledning.
9. Monter tændrørshætten
Opbevaring og vedligeholdelse
Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,
møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte
kniven minimum hvert andet år.
Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din
autoriserede serviceforhandler. Se nærmeste serviceværksted på www.texas.dk.
Opbevaring:
Efter brug bør din plæneklipper opbevares i et tørt og rent rum. Rengør maskinen hver
gang efter brug. Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet.
Ved tipning af plæneklipperen (for rengøring) anbefales det at tippe forenden opad
(max. 45 grader). Tipper du den til siden, skal karburator og luftfilter altid vende opad,
da olien ellers kan løbe ud og ødelægge motoren. Vær opmærksom på at fjerne
tændrørskablet, før klipperen vedligeholdes.
Vinteropbevaring:
Tøm benzintanken helt, og lad derefter motoren køre indtil benzinen i karburatoren er
opbrugt. Tændrørskablet fjernes.
Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk i
startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.
Skift olie jf. afsnittet ovenfor. Til sidst rengøres klipperen grundigt. Dyp en pudseklud i
olie og smør de forskellige dele for at modvirke rust.

8
Garantibestemmelser
Der ydes 3 års garanti på din plæneklipper (gælder kun for Danmark).
Garantien omfatter materiale- og/eller fabrikationsfejl.
Der ydes ikke garanti for skader opstået pga. slid, samt dårlig behandling og
manglende vedligeholdelse.
Garantien dækker ikke rensning af brændstofsystemet, udskiftning/justering af
startsnor, startfjeder, tændrør, knive/knivholder, remme og kabler eller evt. batteri, idet
disse er indbefattet af naturligt slid.
Garantien dækker ikke, hvis der er anvendt uoriginale reservedele.
Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret
serviceværksted.
Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.
HUSK: Ved køb af reservedele samt ved enhver anmodning om garanti reparation,
skal motornummer og modelbetegnelse opgives!
Tekniske specifikationer
Model
Vario 50TR/W
Vario 50TR/WB
Motor
Powerline TG685 200 cc
B&S 675 190 cc
Fremdrift
Selvkørende - Highwheel
Selvkørende - Highwheel
Klippebredde
50 cm
50 cm
Højdejustering
Central 8 positioner 29-70 mm
Central 8 positioner 29-70 mm
Klippeskjold
Stål
Stål
Klippesystem
4 i 1
4 i 1
Opsamler kasse
70 Liter
70 Liter
Kørselshastigheder
Indtstilling 1-4 (2,6 til 4,5 km/t)
Indstilling 1-4 (2,6 til 4,5 km/t)

9
Svenska - Översättning av bruksanvisning i original
Säkerhetsinformation.........................................................................................................10
Identifikation av delar.........................................................................................................11
Uppsamlare .......................................................................................................................11
Montering...........................................................................................................................11
Kabeljustering....................................................................................................................12
Multi-klipp och sideutkasteren............................................................................................12
Höjdjustering......................................................................................................................12
Betjening............................................................................................................................12
Oljeskift..............................................................................................................................13
Luftfiltret.............................................................................................................................13
Tändrör..............................................................................................................................14
Förvaring och underhåll.....................................................................................................14
Tekniska specifikationer.....................................................................................................15
Reservdelar
Lista över reservdelar och ritningar till den specifika produkten finns på vår
webbplats www.texas.dk
Om du själv hittar artikelnummer till reservdelar underlättar det servicen.
Kontakta återförsäljare för att köpa reservdelar.

10
Säkerhetsinformation
Bär alltid åtsittande skor under klippningen.
Se till att eventuella åskådare är minst 5 meter från det ställe där du klipper.
När du klipper vid buskar och på sluttningar måste du vara extra försiktig (t. ex. när
du klipper vid gräskanter). Använd eventuellt säkerhetsskor.
Se till att ta bort saker såsom sten och grenar från gräsmattan innan du klipper den.
När motorn startat får du inte tippa rotorklipparen framåt. Tippa den bakåt så
knivarna riktas från kroppen.
När knivarna körs får du aldrig sticka in händerna eller fötterna under klippskyddet.
Motorn måste stannas när klipphöjden ska justeras.
Rengöring och underhåll av rotorklipparen får endast utföras när motorn är
avstängd.
Stäng av motorn när gräsklipparen inte används.
Bränsle får bara fyllas på utomhus. Torka av utspillt bränsle innan maskinen startas.
Flytta dig och maskinen minst tre meter från bränslebehållaren och
påfyllningsplatsen innan maskinen startas. Fyll aldrig på bränsle i en varm motor.
Vänta tills den kylts ned. Det är förbjudet att elda i närheten av påfyllningsplatsen.
När rotorklipparen transporteras ska motorn vara avstängd och knivarna stå
stilla.
Rör aldrig vid tändstiftet när du startar eller arbetar med maskinen.
Motorns varvtal får av säkerhetsskäl aldrig överskrida det varvtal som står angivet
på märkskylten.
Kör aldrig maskinen i ett rum med dålig ventilation.
Se till att kniven sitter fast ordentligt när du startar klippningen. Använd alltid
arbetshandskar när du arbetar med kniven.
Kniven måste slipas jämnt (båda sidorna ska slipas) för att det inte ska uppstå
några vibrationer under klippningen. Om en kniv stött på ett hinder bör du låta en
fackman titta på den. Om kniven fått skador kan det löna sig att byta ut den.
Använd bara reservdelar i original.

11
Monterings- och bruksanvisning
Din gräsklippare har tillverkats enligt de allra senaste säkerhetsspecifikationerna. Dessa
omfattar knivbromssystemet som stannar motorn och kniven på fem sekunder när
knivbromsen aktiveras. Säkerhetsföreskrifterna är endast effektiva när de följs ordentligt.
Följ nedanstående anvisning noggrant när du monterar din gräsklippare.
Identifikation av delar
Se Fig1
A. Startsnöre
B. Utkastarskydd
C. Uppsamlare
D. Höjdjustering
E. Oljepropp/Oljepåfyllning
F. Benzinpåfyldning
G. Luftfilter
H. Bränslepump (TG685 motor)
I. Handtag för hastigheten
J. Handtag for självdrift
K. Stop handtag
L. Gasreglage
M. Stötfångare
N. Sideutkasteren
Uppsamlare
Montera uppsamlaren enligt bilden. Se Fig 2.
Montering
Gräsklipparen är nästan helt monterad när den levereras.
Ta upp gräsklipparen ur lådan och dra. Kontrollera att kablarna inte kommer i kläm.
Dra åt 2 vingmuttrarna på botten se figur 3
När styret är monterad, montera 2 bultar på styret. Fig 4B
Montera fästet Fig 4A och sätt startsnören.
För att kunna dra i startsnöret ur motorn tillgångar motor bromshandtaget (K).
Installation av bröstet plattan. Se Fig 5
Montera bröstet plattan på gasreglaget och hastighet.
Tips: Installera handtaget från gaspedalen första.
Montera bröstet plattan, fäst med 4 skruvar från insidan.
Fäst kabeln med remmar och clips på styret. Se fig. 9

12
Kabeljustering
Följande kablar kan vara nödvändigt att justera:
Handtag för hastighet (I)
Handtag för självdrift (J)
Stop handtag (K)
Notera at kabel till gasreglage av motorn kan inte ändras!
Om du upplever slapphet när det kablar, kan detta lösas genom att helt enkelt att skruva
fast bulten. Fig. 9
Följ kabeln det är problem med (Kabel I, J och K)
Dra åt medurs för -spännaren kabel
Dra åt moturs för -upp lös kabel.
Multi-klipp och sideutkasteren
Använda mulching eller sidoutkast funktion bioklipindsatsen Fig 6,1 monterad i bakutkast
hålet och stäng luckan.
När du använder en funktion sidoutkast bioklipindsatsen Fig 6,1 installeras i bak kastar
hålet och stäng luckan. Installation av ejektor skärmen Se figur 6,2
Kör inte med uppsamlare med hjälp av mulching eller sidoutkast funktion.
Höjdjustering
Gräsklipparen är utrustad med central höjdjustering. Använd handtaget vid det högra
bakhjulet för att justera klipphöjden.
Betjening
KOM IHÅG: Kontrollera och fyll på 0.6 L olja motor före start första gången!
Oljenivån ska alltid vara mellan min. och max. på oljestickan. Fyll på med olja SAE-30.
Start av Vario 50TR/W (TG685)
Se Fig 7
1. Tryck på bränslepumpen (A) enligt tabellen
2. För gasreglaget till maxläget.
3. Dra handtaget (7B) som lossar motorbromsen in mot styrhandtaget och dra i
startsnöret. För alltid tillbaka startsnöret till motorn. Vid behov kan du minska gasen
något.
4. Dra handtag (7C) uppåt för att aktivera självdriftsfunktionen.
5. Handtaget (7B) ska vara intryckt mot styrhandtaget under hela tiden som maskinen
används. Om handtaget släpps stannar motorn (och också knivarna) inom fem
sekunder.
Temperatur
Pumpning
Kall motor
2-5
Varm motor
0-2

13
Start av Vario 50TR /WB (B&S 675)
Följ ovanstående procedur 2-5
Reglering av hastigheten
Hastighet kan justeras under körning. Sväng vänster handtaget i bröstet plattan och ställ i
en av de fyra hastigheter. Vid körning på 2 minsta hastigheterna kommer inte att rivas takt
konstigt märkbar
Stop motorn
Släpp stop hantdag för att stänga motorn
Notera dig att bladen fortfarande kommer att rotera upp till 5 sekunder efter avslutad
behandling.
Oljeskift
Första gången ska oljan bytas efter 5 timmar, därefter minst 1 gång om året.
1. Låt motorn vara på i 5 minuter så att oljan blir uppvärmd. Detta gör att den rinner
lättare och att oljebytet blir ordentligt gjort.
2. Efter 5 minuter stänger du av motorn. Ta av tändhatten. Motorns oljepropp kan nu
skruvas loss och oljan rinner ut ur motorn. Tänk på att ha en passande behållare
redo. Tänk på att motorn får lutas bakåt i max 45 graders vinkel.
Oljeproppen kan nu skruvas på igen och ny olja kan hällas i motorn.
3. Detta görs genom att du tar bort oljestickan och häller i rätt mängd olja.
4. Sätt på tändhatten.
Alternativt kan du använda ett oljeuppsugarset.
1. Sug upp oljan genom hålet för påfyllning av olja med hjälp av sprutan. Använd
slangen som förlängare för att nå motorns botten. För över den använda oljan till
medföljande dunk.
2. Fyll motorn med ny olja av typ SAE30. (0,6L)
Kontrollera oljenivån med hjälp av oljestickan på
oljeproppen.
Kom ihåg att kassera använd olja på ett miljövänligt sätt.
Vänd dig till din återvinningscentral. Olja och oljesugarset medfölger inte.
Luftfiltret
Luftfiltret ska kontrolleras och rensas regelbundet. Om filtret inte rensas under en längre
period märks detta på motorns kraftöverföring och kan skada motorn.
Vario 50TR/WB
B&S-motor: Se separat motorns instruktionsbok.
Vario 50TR/W
Se Figur 8
1. Rengör försiktigt runt om luftfiltret innan det avlägsnas.
2. Tryck ner de två spärrarna och ta av locket försiktigt.

14
3. Ta ut pappersfiltret försiktigt och undersök det. Borsta det med en mjuk borste. Om
det är mycket smutsigt ska det bytas ut. Se till så att det inte kommer in smuts i
insuget.
4. Se till att alla delar sitter ihop och sitter fast på rätt sätt enligt bilden.
Tändrör
1. Ta av tändhatten.
2. Borsta av smuts från tändröret.
3. Använd en tändrörsnyckel för att ta loss tändröret.
4. Kontrollera om isoleringen är intakt.
5. Rensa tändröret med en stålborste.
6. Mät elektrodavståndet men tänk på att inte skada elektroden.
7. Avståndet bör vara: 0,7 - 0,8 mm.
8. Om tändröret är helt kan du montera det igen. Eller byt ut det mot ett nytt,
modell Denso W16EPR-U for TG685 motorn. For B&S motorn Se separat
motorns instruktionsbok.
9. Sätt på tändhatten.
Förvaring och underhåll
Underhåll din gräsklippare löpande: Kontrollera med jämna mellanrum alla bultar,
skruvar, muttrar och klippskydd. Se alltid till att kniven är vass. Du bör byta ut kniven
åtminstone vartannat år. Det är bra att få gräsklipparen servad hos en auktoriserad
återförsäljare varje år.
Förvaring: När den använts bör gräsklipparen förvaras i ett torrt och rent rum. Rengör
maskinen efter varje användning. Gräs och smuts ska tas bort från klippskyddets
undersida med jämna mellanrum. När du vänder på gräsklipparen (för rengöring) ska
du vända upp fronten (max 45 grader). Om du vänder den på sidan ska förgasaren
och luftfiltret alltid vara vända uppåt, annars kan oljan rinna ut och förstöra motorn. Se
till att ta bort tändstiftskabeln när klipparen underhålls och följ säkerhetsanvisningarna
för den proceduren.
Vinterförvaring: Töm bensintanken helt och låt sedan motorn köra tills bensinen i
förgasaren är slut. Tändstiftskabeln tas bort enligt säkerhetsanvisningarna .Ta bort
tändstiftet och häll i en matsked olja (motorolja) i tändstiftsöppningen. Dra i startsnöret
för att sprida ut oljan. Därefter sätter du tillbaka tändstiftet, men inte kabeln. Byt olja
enligt underhållsanvisningarna för motorn, oljetyp SAE 30 (0,6 l). Slutligen ska
gräsklipparen rengöras ordentligt. Se till att ta bort smuts och gräs ända uppifrån
handtaget, ner till undersidan av klippskyddet. Doppa en putstrasa i olja och smörj de
olika delarna för att förhindra uppkomsten av rost.
Garantivillkor
Gräsklipparen har två års garanti.
Garantin omfattar material- och/eller fabrikationsfel.
Det ges ingen garanti för skador som uppstår pga. slitage, misskötsel och bristande
underhåll.

15
Garantin täcker inte rengöring av bränslesystemet, byte/justering av startsnöre,
startfjäder, tändstift, kniv/knivhållare, remmar och kablar eftersom dessa utsätts för
naturligt slitage. Garantin gäller inte om du använt delar som inte är original.
Om något omfattas av garantin eller inte avgörs i varje fall av en auktoriserad
serviceverkstad.
Ditt inköpskvitto gäller som garantibevis och du måste spara det.
KOM IHÅG! När du köper reservdelar och när en garantireparation ska utföras ska du
alltid uppge motornummer och modellnamn!
Tekniska specifikationer
Modell
Vario 50TR/W
Vario 50TR/WB
Motor
Powerline TG685 200 cc
B&S 675 190 cc
Drift
Självgående - Highwheel
Självgående- Highwheel
Klippbredd
50 cm
50 cm
Höjdjustering
Central 8 positioner 29-70 mm
Central 8 positioner 29-70 mm
Klippkåpa
Stål
Stål
Klippsystem
4 i 1
4 i 1
Uppsamlerkasse
70 Liter
70 Liter
Körhastigheter
Inställning 1-4 (2,6 til 4,5 km/t)
Inställning 1-4 (2,6 til 4,5 km/t)

16
English - Original instructions
Safety instructions .............................................................................................................17
Identification of parts..........................................................................................................18
Grass collector...................................................................................................................18
Assembling........................................................................................................................18
Cable adjustment...............................................................................................................18
Mulching and side discharge .............................................................................................19
Height adjustment..............................................................................................................19
Operating...........................................................................................................................19
Oil change..........................................................................................................................20
Air filter...............................................................................................................................20
Sparkplug...........................................................................................................................21
Storing and maintenance...................................................................................................21
Technical specifications.....................................................................................................22
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer.

17
Safety instructions
Do not let children under 18 use this lawn mower.
Always wear protective shoes during operation.
Make sure that other people are at least 5 meters away from your work zone.
When you cut grass close to an edge, extra attention is needed.
Make sure all objects are removed from the lawn before you use your lawnmower.
When the engine is started, do not tilt the lawnmower up. When it is necessary to tilt
your lawnmower, always tilt it backwards, so that the knife is turning away from your
body.
When the knife is operation, do not under any under circumstances put your fingers
or feet under the deck.
Always stop the engine, before you adjust the cutting height.
Cleaning and maintenance may only be done when the engine is stopped.
Always stop the engine, when the lawnmower is not in use.
Fuel may only be added under open air. Spilled fuel must be wiped off before the
engine is started. Move the lawnmower 3 meters from the fuel container before you
start the engine. Never fill fuel on a hot engine, wait until it is cooled down. Use of
open fire is strictly prohibited.
When the lawnmower is being transported, the engine must be stopped.
Never touch the spark plug, when you start the engine or are working on it.
For safety reasons the number of rpm must never be higher than what is stated on
the identification label.
Never let the engine run is a room without or with bad ventilation.
Always make sure the knife is securely fastened, before you start using the
lawnmower.
Always wear protective gloves when you work with the knife.
To avoid vibrations the edges on the knife must be sharpened the same on both
sides. Is the knife damaged, let a professional decide if it best to change it.
Only use original spare parts
