Texas XTA 48 TR/W User manual

XTA 48 TR/W
DK Betjeningsvejledning
SE Bruksanvisning
GB User manual
DE Bedienungsanleitung
RU Инструкция по эксплуатации
F Manuel de l’utilisateur
PL Instrukcja obsługi
NL Handleiding
CZ Návod k obsluze
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 13.1
Tel. [phone] - www.texas.dk - [email protected]

Fig 1
Fig 2
Fig3
Fig 4
L
K
D
C
G
F
J
I
M
H
A
B
N

Fig 5
Fig 6
12
Fig 7
Fig 8
Fig 9
C
A
B
A
B
A
B

2
Dansk
Sikkerhedsforskrifter............................................................................................................2
Monterings- og betjeningsvejledning ...................................................................................3
Identifikation af dele.............................................................................................................4
Opsamlerkasse....................................................................................................................4
Montering.............................................................................................................................4
Installation af bioklip og plade..............................................................................................5
Højdejustering......................................................................................................................5
Start og stop af motor ..........................................................................................................6
Olieskift................................................................................................................................6
Rengøring af skjold..............................................................................................................7
Tændrør...............................................................................................................................7
Opbevaring og vedligeholdelse............................................................................................7
Tekniske specifikationer.......................................................................................................8
Sikkerhedsforskrifter
Unge under 18 år må ikke benytte rotorklipperen.
Bær altid stramtsiddende fodtøj under klipningen.
Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du
arbejder med maskinen.
Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed
(f.eks. klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.
Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før du
klipper den.
Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den
bagover, så knivene vender bort fra kroppen.
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information
til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan
Texas kontakte dig med relevant information vedrørende dit produkt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

3
Når knivene kører, må du under ingen omstændigheder stikke hænder eller
fødder ind under klippeskjoldet.
Motoren skal stoppes, når klippehøjden justeres.
Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når motoren
er stoppet.
Stop altid motoren når klipperen ikke bruges.
Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen startes.
Gå mindst 3 meter væk fra påfyldningsstedet før maskinen startes. Fyld aldrig
brændstof på en varm motor. Vent til den er afkølet. Brug af åben ild i nærheden
af påfyldningsstedet er forbudt.
Når rotorklipperen transporteres, skal motoren være stoppet, og kniven stå
stille.
Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.
Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride det
omdrejningstal, der er angivet på typeskiltet.
Lad aldrig maskinen køre i et rum med dårlig ventilation.
Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen. Brug
altid arbejdshandsker, når du arbejder med kniven.
Slibning af kniven skal være ensartet (begge sider slibes) for at undgå
vibrationer i klipningen. Er kniven stødt på en forhindring, bør du lade en
fagmand efterse den. Har kniven fået beskadigelser, bør den udskiftes med en
ny.
Benyt kun originale reservedele.
Monterings- og betjeningsvejledning
Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer. Disse
omfatter et knivbremsesystem, der standser motor og kniv på 5 sekunder, når
knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den bliver fulgt
nøjagtigt. Følg nedenstående beskrivelse nøje, når du monterer din plæneklipper.

4
Identifikation af dele
Se fig 1
A. Starthåndtag
B. Udkasterklap
C. Opsamlerkasse
D. Højdejustering
F. Olieprop / Oliepåfyldning
G. Benzinpåfyldning
H. Luftfilter
I. Primer
J. Tændrørshætte
K. Håndtag for selvtræk
L. Stop håndtag
M. Gasregulering
N. Haveslange studs
Opsamlerkasse
Saml opsamleren som vist fig 2.
Den sorte metalbøjle monteres inden i låget. Den sorte stofbund monteres på låget, som
vist på
De hvide klips, der er på synet posen klemmes ind over den sorte bøjle.
Montering
Plæneklipperen er næsten opsamlet komplet fra fabrikken.
Tag plæneklipperen ud af kassen og træk det øverste styr opad. Pas på at kablerne ikke
kommer i klemme.
Spænd de 4 vingemøtrikker i bunden se Fig 3
Når styret er foldet ud, spændes de 2 bolte. Fig 4 Sørg for at de 4 bolte/vingemøtrikker er
monteret præcis.
For at få startsnoren ud af motoren og ind i øjet midt på styret, så aktiver motorbremse
håndtaget (øverst), så kan startsnoren nemmere trækkes ud.
Montering af kabel
Fremtræks kablet (Fig.5A) vil fra levering være afmonteret metalbøjlen (Fig.5B).
For at montere kablet, skal metalbøjlen trækkes ud af hullet i venstre side af styret. Der
næst sættes kablets s-krog ind i hullet i metalbøjlen. Til sidst presses metalbøjlen tilbage
ind i hullet i styret. Kontroller at grebet virker.

5
Installation af bioklip og plade
Fig 6
Ved brug af bioklip eller sideudkast funktion skal bioklipindsatsen Fig 6.1 monteres i bag-
udkaster hullet og klappen lukket ned.
Samtidig skal der køres uden opsamler kassen monteret, da udkaster klappen på den
måde går ned og holder bioklip indsatsen på plads under kørsel.
Montering af plade Se Fig 6.2
Højdejustering
Plæneklipperen har central højdejustering. Brug håndtaget ved højre baghjul til at justere
klippehøjden.

6
Start og stop af motor
HUSK: Kontroller altid motorolie før start!
Olieniveauet skal altid være mellem min. og max. på oliepinden. Efterfyld med SAE-
30 olie. Brug kun blyfri 95 oktan brændstof på motoren. Overfyld aldrig tanken.
Se Fig 7
Pump primer bolden (A) ifølge skemaet herunder:
Sæt gasreguleringen på max.
Træk håndtaget (Fig. 7B), der løsner knivbremsen, ind til styrehåndtaget, og træk i
startsnoren. Før altid startsnoren tilbage til motoren. Tag evt. lidt af gassen
efterfølgende.
Træk håndtaget (Fig. 7C) op for at aktivere den selvkørende funktion.
Håndtaget (Fig. 7B) skal være trukket ind til styrehåndtaget så længe der arbejdes
med maskinen.
Slippes håndtaget, stopper motoren (og dermed også kniven) i løbet af 5 sekunder.
Olieskift
Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.
1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den løber
lettere, og at olieskiftet bliver mere komplet.
2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens
oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en
passende beholder klar.
Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.
Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.
3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.
4. Monter tændrørshætten.

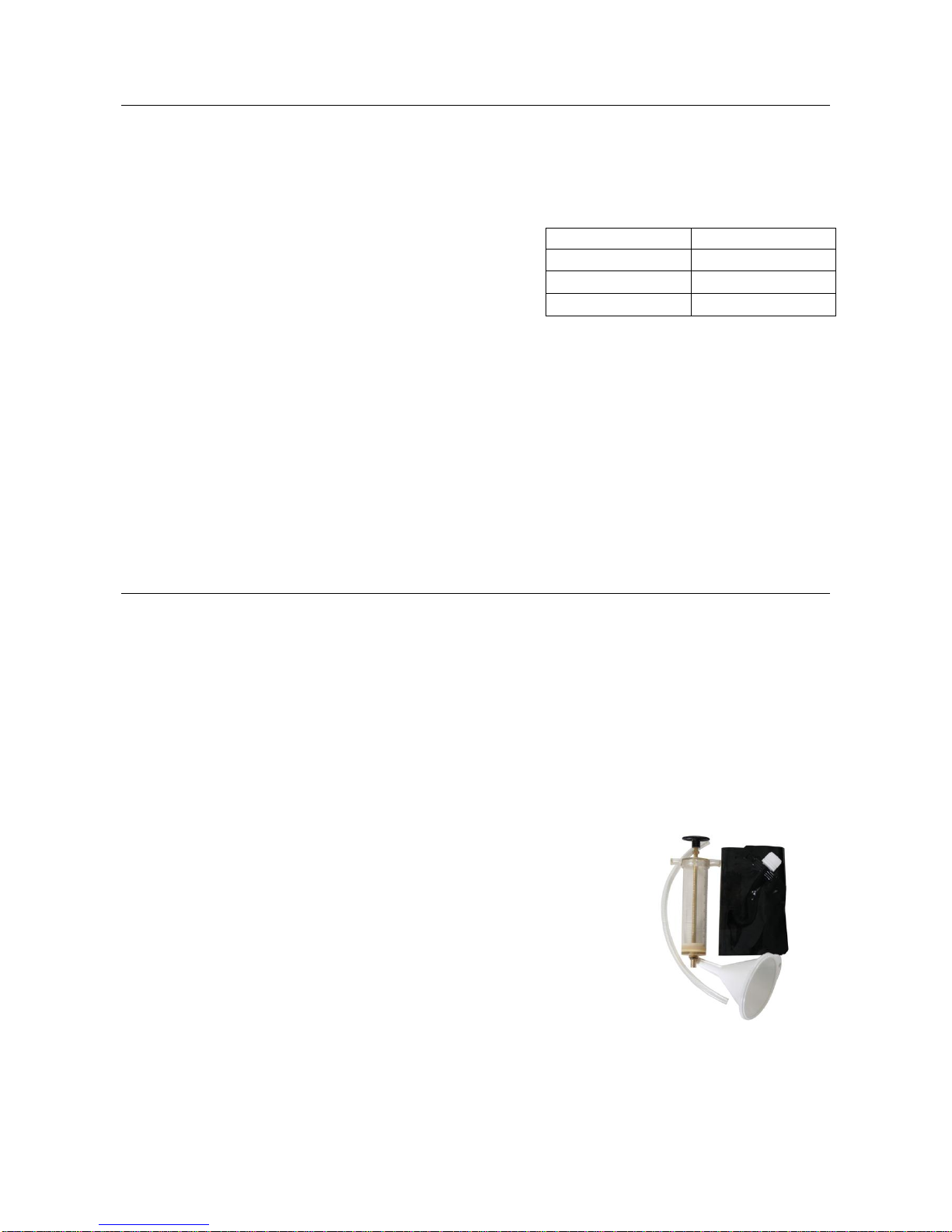

Alternativt kan der anvendes et oliesugersæt.
1. Sug olien op igennem oliepåfyldningshullet med
sprøjten. (Se Fig1.C) Brug slangen som forlænger, til at
komme
helt ned i bunden af motoren. Fyld den brugte olie på
den medfølgende dunk.
2. Fyld frisk olie på motoren, type SAE30.
Brug målepinden på olieproppen, til at kontrollere
oliemængden.
Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen.
Brug din lokale genbrugsstation. Olie og oliesugersæt medfølger ikke.
Temperatur
Pres
> 0C
2-3
> 0- 10C
1-2
> 10C
0-1

7
Luftfilteret
Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere
periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne beskadige
motoren.
Se Fig 8
1. Rengør let omkring luftfilteret inden det fjernes.
2. Tryk de to flapper ned og træk forsigtigt dækslet af.
3. Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste. Hvis
det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind i
indsugningen.
4. Afvask det sorte skumelement i højre side i varmt vand med sæbe.
5. Tryk vandet ud af elementet og lad det tørre. Dryp et par dråber SAE-30 olie på
filteret, så det bliver let fugtigt af olie, og jævnt fordelt. Tryk forsigtigt evt.
overskydende olie ud.
Elementet sættes igen på plads.
7. Vær opmærksom på at alle dele er samlet rigtigt og lukket korrekt, som vist på
billedet.
Rengøring af skjold
Det anbefales at rengøre skjoldet med haveslange efter hvert brug
Se Fig 9
1. Isæt have slange over studsen i skjoldet og til vandforsyning
2. Sikre at haveslange sidder godt fast i studsen og tænd for vandet
3. Start plæneklipperen (se start og stop) Hold øverste bøjle for at rense.
Tændrør
1. Fjern tændrørshætten.
2. Børst skidt og snavs væk fra tændrøret.
3. Brug en tændrørsnøgle til at løsne tændrøret.
4. Check om isoleringen er intakt.
5. Rens tændrøret med en stålbørste.
6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.
7. Afstanden bør være: 0,7 - 0,8 mm
8. Hvis tændrøret er ubeskadiget, monter igen. Ellers udskiftes med nyt type Denso
W20EPR-U.
9. Monter tændrørshætten
Opbevaring og vedligeholdelse
Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,
møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte
kniven minimum hvert andet år.
Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din
autoriserede serviceforhandler. Se nærmeste serviceværksted på www.texas.dk.

8
Opbevaring:
Efter brug bør din plæneklipper opbevares i et tørt og rent rum. Rengør maskinen hver
gang efter brug. Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet.
Ved tipning af plæneklipperen (for rengøring) anbefales det at tippe forenden opad
(max. 45 grader). Tipper du den til siden, skal karburator og luftfilter altid vende opad,
da olien ellers kan løbe ud og ødelægge motoren. Vær opmærksom på at fjerne
tændrørskablet, før klipperen vedligeholdes.
Vinteropbevaring:
Tøm benzintanken helt, og lad derefter motoren køre indtil benzinen i karburatoren er
opbrugt. Tændrørskablet fjernes.
Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk i
startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.
Skift olie jfr. afsnittet ovenfor. Til sidst rengøres klipperen grundigt. Dyp en pudseklud i
olie og smør de forskellige dele for at modvirke rust.
Garantibestemmelser
Der ydes 3 års garanti på din plæneklipper (gælder kun for Danmark).
Garantien omfatter materiale- og/eller fabrikationsfejl.
Der ydes ikke garanti for skader opstået pga. slid, samt dårlig behandling og
manglende vedligeholdelse.
Garantien dækker ikke rensning af brændstofsystemet, udskiftning/justering af
startsnor, startfjeder, tændrør, knive/knivholder, remme og kabler eller evt. batteri, idet
disse er indbefattet af naturligt slid.
Garantien dækker ikke, hvis der er anvendt uoriginale reservedele.
Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret
serviceværksted.
Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.
HUSK: Ved køb af reservedele samt ved enhver anmodning om garantireparation,
skal motornummer og modelbetegnelse opgives!
Tekniske specifikationer
Model
XTA 48 TR/W
Motor
Powerline TG575 (173 cc)
Fremdrift
Selvkørende - Highwheel
Klippebredde
48 cm
Højdejustering
Central 7 positioner 20-75 mm
Klippeskjold
Aluminium
Klippesystem
3 i 1
Opsamler kasse
70 Liter

9
Svenska
Säkerhetsinformation.........................................................................................................10
Monterings- och bruksanvisning ........................................................................................11
Identifikation av delar.........................................................................................................11
Uppsamlare .......................................................................................................................11
Montering...........................................................................................................................11
Multi-klipp...........................................................................................................................11
Kabeljustering....................................................................................................................12
Höjdjustering......................................................................................................................12
Starta och stanna motorn...................................................................................................12
Oljeskift..............................................................................................................................12
Luftfiltret.............................................................................................................................13
Rengöring av skärm...........................................................................................................13
Tändrör..............................................................................................................................13
Förvaring och underhåll.....................................................................................................14
Garantivillkor......................................................................................................................14
Tekniska specifikationer.....................................................................................................14
Reservdelar
Lista över reservdelar och ritningar till den specifika produkten finns på vår
webbplats www.texas.dk
Om du själv hittar artikelnummer till reservdelar underlättar det servicen.
Kontakta återförsäljare för att köpa reservdelar.

10
Säkerhetsinformation
Bär alltid åtsittande skor under klippningen.
Se till att eventuella åskådare är minst 5 meter från det ställe där du klipper.
När du klipper vid buskar och på sluttningar måste du vara extra försiktig (t. ex. när
du klipper vid gräskanter). Använd eventuellt säkerhetsskor.
Se till att ta bort saker såsom sten och grenar från gräsmattan innan du klipper den.
När motorn startat får du inte tippa rotorklipparen framåt. Tippa den bakåt så
knivarna riktas från kroppen.
När knivarna körs får du aldrig sticka in händerna eller fötterna under klippskyddet.
Motorn måste stannas när klipphöjden ska justeras.
Rengöring och underhåll av rotorklipparen får endast utföras när motorn är
avstängd.
Stäng av motorn när gräsklipparen inte används.
Bränsle får bara fyllas på utomhus. Torka av utspillt bränsle innan maskinen startas.
Flytta dig och maskinen minst tre meter från bränslebehållaren och
påfyllningsplatsen innan maskinen startas. Fyll aldrig på bränsle i en varm motor.
Vänta tills den kylts ned. Det är förbjudet att elda i närheten av påfyllningsplatsen.
När rotorklipparen transporteras ska motorn vara avstängd och knivarna stå
stilla.
Rör aldrig vid tändstiftet när du startar eller arbetar med maskinen.
Motorns varvtal får av säkerhetsskäl aldrig överskrida det varvtal som står angivet
på märkskylten.
Kör aldrig maskinen i ett rum med dålig ventilation.
Se till att kniven sitter fast ordentligt när du startar klippningen. Använd alltid
arbetshandskar när du arbetar med kniven.
Kniven måste slipas jämnt (båda sidorna ska slipas) för att det inte ska uppstå
några vibrationer under klippningen. Om en kniv stött på ett hinder bör du låta en
fackman titta på den. Om kniven fått skador kan det löna sig att byta ut den.
Använd bara reservdelar i original.

11
Monterings- och bruksanvisning
Din gräsklippare har tillverkats enligt de allra senaste säkerhetsspecifikationerna. Dessa
omfattar knivbromssystemet som stannar motorn och kniven på fem sekunder när
knivbromsen aktiveras. Säkerhetsföreskrifterna är endast effektiva när de följs ordentligt.
Följ nedanstående anvisning noggrant när du monterar din gräsklippare.
Identifikation av delar
Se figur 1 A. Startsnöre
B. Utkastarskydd
C. Uppsamlare
D. Höjdjustering
F. Oljepropp / Oljepåfyllning
G. Benzinpåfyldning
H. Luftfilter
I. Bränslepump
J. Tändhatt
K. Handtag for självdrift
L. Stop handtag
M. Gasreglage
N. Trädgårdsslang tapp
Uppsamlare
Montera uppsamlaren enligt bilden. Se figur 2
Fäst det svarta metallfästet inuti kåpan. Fäst den svarta uppsamlingsbrickan vid locket,
enligt bilden. Sätt fast den vita klämman, som sitter fast i påsen, vid det svarta fästet.
Montering
Gräsklipparen är nästan helt monterad när den levereras.
Ta upp gräsklipparen ur lådan och dra styret op. Kontrollera att kablarna inte kommer i
kläm.
När styret är uppfällt drar du åt de 4 vingmuttrarna se figur 3 Spän vingmuttrarna mitt på
handtaget. Figur 4
Kabel
Kopplingskabeln (Fig 5A) är demonterad från metallfästet (Fig 5B) vid leverans. För att
montera kabeln måste du dra ut metallfästet från hålet på handtagets vänstra sida. Sätt
därefter in kabelns s-krok i hålet i metallfästet. Slutligen måste du trycka tillbaka
metallfästet in i hålet i handtaget. Kontrollera att den fungerar innan du startar motorn.
Multi-klipp
Använda multi klipp ska multi klipp skärm monterad i efterblivna kaster hålet.
Var medveten om att med hjälp av multi-klipp måste plocka upp lådan bort.
Utkast luckan hjälper till att hålla ansträngning för flera klipp på plats under körning

12
Kabeljustering
Båda kablarna kan justeras. Stoppkabeln kan justeras vid motorn. Kabeln för
självdriftsfunktionen kan justeras med hjälp av kabeln vid styret.
Höjdjustering
Gräsklipparen är utrustad med central höjdjustering. Använd handtaget vid det högra
bakhjulet för att justera klipphöjden.
Starta och stanna motorn
KOM IHÅG! Kontrollera alltid motoroljan före start!
Oljenivån ska alltid vara mellan min. och max. på oljestickan. Fyll på med olja SAE-30.
Se Figur 7
Tryck på bränslepumpen (A) enligt tabellen:
För gasreglaget till maxläget.
Dra handtaget (B) som lossar knivbromsen in mot styrhandtaget och dra i startsnöret. För
alltid tillbaka startsnöret till motorn.Vid behov kan du minska gasen något.
Dra handtag (C) uppåt för att aktivera självdriftsfunktionen.
Handtaget (B) ska vara intryckt mot styrhandtaget under hela tiden som maskinen
används. Om handtaget släpps stannar motorn (och också knivarna) inom fem sekunder.
Oljeskift
Första gången ska oljan bytas efter 5 timmar, därefter minst 1 gång om året.
1. Låt motorn vara på i 5 minuter så att oljan blir uppvärmd. Detta gör att den rinner
lättare och att oljebytet blir ordentligt gjort.
2. Efter 5 minuter stänger du av motorn. Ta av tändhatten. Motorns oljepropp kan nu
skruvas loss och oljan rinner ut ur motorn. Tänk på att ha en passande behållare
redo. Tänk på att motorn får lutas bakåt i max 45 graders vinkel.
Oljeproppen kan nu skruvas på igen och ny olja kan hällas i motorn.
3. Detta görs genom att du tar bort oljestickan och häller i rätt mängd olja.
4. Sätt på tändhatten.
Alternativt kan du använda ett oljeuppsugarset.
1. Sug upp oljan genom hålet för påfyllning av olja med hjälp av sprutan. (Se Figur 1,
Pos C.) Använd slangen som förlängare för att nå motorns botten. För över den
använda oljan till medföljande dunk.
Temperatur
Tryck
> 0C
2-3
> 0- 10C
1-2
> 10C
0-1

13
2. Fyll motorn med ny olja av typ SAE30.
Kontrollera oljenivån med hjälp av oljestickan på
oljeproppen.
Kom ihåg att kassera använd olja på ett miljövänligt sätt.
Vänd dig till din återvinningscentral. Olja och oljesugarset medfölger inte.
Luftfiltret
Luftfiltret ska kontrolleras och rensas regelbundet. Om filtret inte rensas under en längre
period märks detta på motorns kraftöverföring och kan skada motorn.
Se Figur 8
1. Rengör försiktigt runt om luftfiltret innan det avlägsnas.
2. Tryck ner de två spärrarna och ta av locket försiktigt.
3. Ta ut pappersfiltret försiktigt och undersök det. Borsta det med en mjuk borste. Om
det är mycket smutsigt ska det bytas ut. Se till så att det inte kommer in smuts i
insuget.
4. Tvätta av den svarta skumdelen på höger sida med varmt vatten och tvål.
5. Krama ur vattnet och låt den torka. Droppa ett par droppar olja SAE-30 på filtret så
att det fuktas lätt. Tryck försiktigt ur eventuell överflödig olja.
Sätt tillbaka delen på plats.
6. Se till att alla delar sitter ihop och sitter fast på rätt sätt enligt bilden.
Rengöring av skärm
Det rekommenderas att rengöra däck med en trädgårdsslang efter varje användning
Se figur 9
1. Först Sätt in trädgårdsslangen över kontakten sköld och vattenförsörjning
2. Andra Se till trädgårdsslang är fast tapp och slå på vattnet
3. Tredje Starta gräsklipparen (se start och stopp) Håll upp hängaren att rengöra
Tändrör
1. Ta av tändhatten.
2. Borsta av smuts från tändröret.
3. Använd en tändrörsnyckel för att ta loss tändröret.
4. Kontrollera om isoleringen är intakt.
5. Rensa tändröret med en stålborste.
6. Mät elektrodavståndet men tänk på att inte skada elektroden.
7. Avståndet bör vara: 0,7 - 0,8 mm.
8. Om tändröret är helt kan du montera det igen. Eller byt ut det mot ett nytt,
modell Denso W20EPR-U.
9. Sätt på tändhatten.

14
Förvaring och underhåll
Underhåll din gräsklippare löpande: Kontrollera med jämna mellanrum alla bultar,
skruvar, muttrar och klippskydd. Se alltid till att kniven är vass. Du bör byta ut kniven
åtminstone vartannat år. Det är bra att få gräsklipparen servad hos en auktoriserad
återförsäljare varje år.
Förvaring: När den använts bör gräsklipparen förvaras i ett torrt och rent rum. Rengör
maskinen efter varje användning. Gräs och smuts ska tas bort från klippskyddets
undersida med jämna mellanrum. När du vänder på gräsklipparen (för rengöring) ska
du vända upp fronten (max 45 grader). Om du vänder den på sidan ska förgasaren
och luftfiltret alltid vara vända uppåt, annars kan oljan rinna ut och förstöra motorn. Se
till att ta bort tändstiftskabeln när klipparen underhålls och följ säkerhetsanvisningarna
för den proceduren.
Vinterförvaring: Töm bensintanken helt och låt sedan motorn köra tills bensinen i
förgasaren är slut. Tändstiftskabeln tas bort enligt säkerhetsanvisningarna .Ta bort
tändstiftet och häll i en matsked olja (motorolja) i tändstiftsöppningen. Dra i startsnöret
för att sprida ut oljan. Därefter sätter du tillbaka tändstiftet, men inte kabeln. Byt olja
enligt underhållsanvisningarna för motorn, oljetyp SAE 30 (0,6 l).Slutligen ska
gräsklipparen rengöras ordentligt. Se till att ta bort smuts och gräs ända uppifrån
handtaget, ner till undersidan av klippskyddet. Doppa en putstrasa i olja och smörj de
olika delarna för att förhindra uppkomsten av rost.
Garantivillkor
Gräsklipparen har två års garanti.
Garantin omfattar material- och/eller fabrikationsfel.
Det ges ingen garanti för skador som uppstår pga. slitage, misskötsel och bristande
underhåll.
Garantin täcker inte rengöring av bränslesystemet, byte/justering av startsnöre,
startfjäder, tändstift, kniv/knivhållare, remmar och kablar eftersom dessa utsätts för
naturligt slitage.
Garantin gäller inte om du använt delar som inte är original.
Om något omfattas av garantin eller inte avgörs i varje fall av en auktoriserad
serviceverkstad.
Ditt inköpskvitto gäller som garantibevis och du måste spara det.
KOM IHÅG! När du köper reservdelar och när en garantireparation ska utföras ska
du alltid uppge motornummer och modellnamn!
Tekniska specifikationer
Modell
XTA 48 TR/W
Motor
Powerline TG575 (173 cc)
Drift
Självdrift - high wheel
Klippbredd
48 cm
Höjdjustering
Central - 7 pos 20-75 mm
Klippkåpa
Aluminium
Klippsystem
3 i 1
Uppsamlerkasse
70 Liter

15
English
Safety instructions .............................................................................................................16
Mounting- and operation....................................................................................................17
Identification of parts..........................................................................................................17
Grass collector...................................................................................................................17
Mounting of the handle ......................................................................................................17
Cable adjustment.......................................................... Fejl! Bogmærke er ikke defineret.
Height adjustment..............................................................................................................18
Start and stop of engine.....................................................................................................18
Oil change..........................................................................................................................18
Cleaning the shield............................................................................................................19
Sparkplug...........................................................................................................................19
Air filter...............................................................................................................................19
Storing and maintenance...................................................................................................19
Warranty............................................................................................................................21
Technical specifications.....................................................................................................21
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer.

16
Safety instructions
Do not let children under 18 use this lawn mower.
Always wear protective shoes during operation.
Make sure that other people are at least 5 meters away from your work zone.
When you cut grass close to an edge, extra attention is needed.
Make sure all objects are removed from the lawn before you use your lawnmower.
When the engine is started, do not tilt the lawnmower up. When it is necessary to tilt
your lawnmower, always tilt it backwards, so that the knife is turning away from your
body.
When the knife is operation, do not under any under circumstances put your fingers
or feet under the deck.
Always stop the engine, before you adjust the cutting height.
Cleaning and maintenance may only be done when the engine is stopped.
Always stop the engine, when the lawnmower is not in use.
Fuel may only be added under open air. Spilled fuel must be wiped off before the
engine is started. Move the lawnmower 3 meters from the fuel container before you
start the engine. Never fill fuel on a hot engine, wait until it is cooled down. Use of
open fire is strictly prohibited.
When the lawnmower is being transported, the engine must be stopped.
Never touch the spark plug, when you start the engine or are working on it.
For safety reasons the number of rpm must never be higher than what is stated on
the identification label.
Never let the engine run is a room without or with bad ventilation.
Always make sure the knife is securely fastened, before you start using the
lawnmower.
Always wear protective gloves when you work with the knife.
To avoid vibrations the edges on the knife must be sharpened the same on both
sides. Is the knife damaged, let a professional decide if it best to change it.
Only use original spare parts

17
Mounting- and operation
Your lawnmower has been manufactured accordingly to the latest safety
specifications. This includes a brake system, which will stop the engine and knife
within 5 seconds, when the brake is activated. Any safety precaution is only useful
when it is followed therefore follow these description when you mount your
lawnmower.
Identification of parts
See Figure 1
A. Starting cord
B. Discharge guard
C. Grass catcher
D. Height adjustment
F. Oil lid / Oil inlet
G. Petrol lid / inlet
H. Air filter
I. Primer bulb
J. Spark plug cap
K. Handle for wheel drive
L. Stop handle
M. Throttle control lever
N. Garden hose nozzle
Grass collector
Assemble the grass catcher as shown in Figure 2
Mount the black metal bracket inside the cover. Attach the black collecting tray to the
cover, as shown. Clip the white clip attached to the bag over the black bracket.
Mounting of the handle
The lawn mower is supplied almost fully assembled.
Remove the lawn mower from the box and pull Check that the cables do not become
trapped.
Once the control is unfolded, tighten the four wing nuts Figure 3
Tighten the handle Wing nuts Figure 4
Cable
The clutch cable (Figure 5A) will from delivery be dismounted from the metal bracket
(Figure 5B). To fit the cable, the metal bracket must be pulled out of the hole in left side of
handlebar.
Then fit the s-hook from cable into the hole in metal bracket. At last, the metal bracket
must be pushed back into the hole in handle bar. Check that it works before start engine.
Mulching
When using mulching, the mulching plug needs to be fitted into the rear discharge hole.
Notice, that when using mulching, the collector box must always be dismounted.
The rear discharge guard will go down at keep the mulching plug in place.

18
Height adjustment
The lawn mower comes with central height adjustment. Use the handle near the right rear
wheel to adjust the cutting height.
Start and stop of engine
REMEMBER: Always check engine oil before start!
Oil level must be between min. and. max on the oil stick. Fill with SAE-30 oil.
Use only unleaded Octane 95 fuel in the engine. Never fill up the tank completely.
See Figure 7
Pump the primer (A) according to the scheme:
Put the throttle control to maximum
Pull the handle (B), which loosens the knife brake,
towards the handle and pull the starting cord.
Let the starting cord carefully return to the engine.If necessary; reduce the throttle a bit
after engine starts.
Pull the handle (C) up to activate the self-propelling function.
The handle (B) must be pulled towards the steering handle while using the machine. When
the handle is released, the engine (and the knife) stops in 5 seconds
Oil change
The oil must be changed after the first 5 hours of use. After that the oil must be changed at
least once a year.
1. Let the engine run for 5 minutes to warm up the oil. This makes it run easier and
make the oil change more complete.
2. Turn off the engine after 5 minutes. Take off the spark plug cap. Unscrew the cork
for the drain plug. Theo oil now runs out of the engine. Keep a suitable container
ready to collect the oil. NOTE that the engine may only be tilted backward at an
angle of max 45 degrees. Refit the drain plug and pour fresh oil into the engine.
3. This is done by removing the oil stick and filling with correct amount of oil.
4. Mount the spark plug cap.
Alternatively use an oil changing kit:
1. Suck the oil up through the oil filler hole using the syringe. (See Figure 1 , Pos C.)
Use the hose as an extension piece to reach the bottom of the engine. Transfer the
used oil to the accompanying container.
2. Fill the engine with new oil, type SAE30. Check the oil level using the dipstick on
the oil bung
Remember to dispose of the used oil so that it is not harmful to nature.
Use your local recycling station. Oil and oil changing kit is not included.
Temperature
Push
> 0C
2-3
> 0- 10C
1-2
> 10C
0-1
