THE NORTH FACE VE 25 Parts list manual

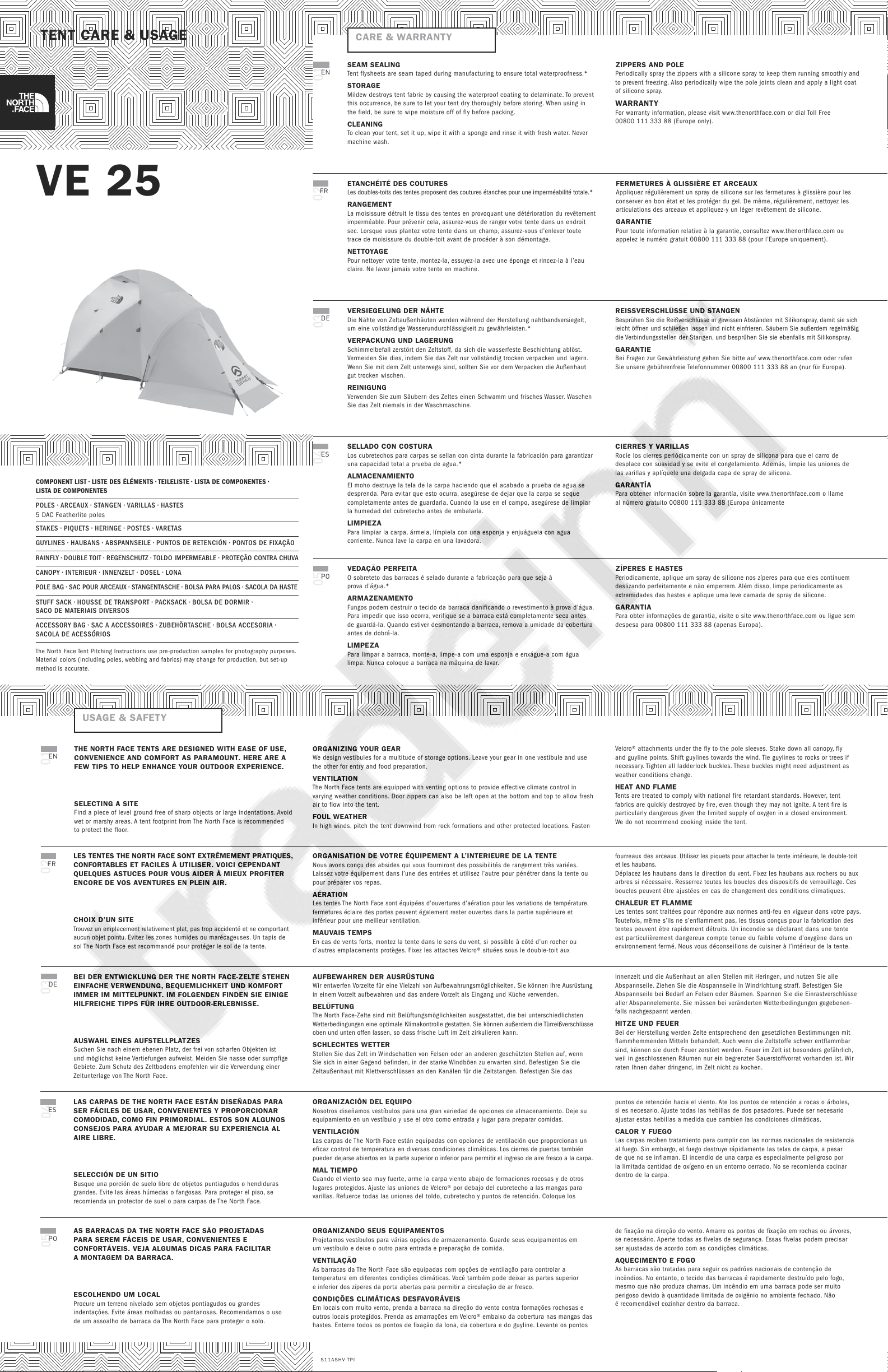

tent care & usage
03
DE
04
ES
05
PO
etanchéité des coutures
Les doubles-toits des tentes proposent des coutures étanches pour une imperméabilité totale.*
rangement
La moisissure détruit le tissu des tentes en provoquant une détérioration du revêtement
imperméable. Pour prévenir cela, assurez-vous de ranger votre tente dans un endroit
sec. Lorsque vous plantez votre tente dans un champ, assurez-vous d’enlever toute
trace de moisissure du double-toit avant de procéder à son démontage.
nettoyage
Pour nettoyer votre tente, montez-la, essuyez-la avec une éponge et rincez-la à l’eau
claire. Ne lavez jamais votre tente en machine.
Fermetures à glissière et arceaux
Appliquez régulièrement un spray de silicone sur les fermetures à glissière pour les
conserver en bon état et les protéger du gel. De même, régulièrement, nettoyez les
articulations des arceaux et appliquez-y un léger revêtement de silicone.
garantie
Pour toute information relative à la garantie, consultez www.thenorthface.com ou
appelez le numéro gratuit 00800 111 333 88 (pour l’Europe uniquement).
Versiegelung der nähte
Die Nähte von Zeltaußenhäuten werden während der Herstellung nahtbandversiegelt,
um eine vollständige Wasserundurchlässigkeit zu gewährleisten.*
Verpackung und lagerung
Schimmelbefall zerstört den Zeltstoff, da sich die wasserfeste Beschichtung ablöst.
Vermeiden Sie dies, indem Sie das Zelt nur vollständig trocken verpacken und lagern.
Wenn Sie mit dem Zelt unterwegs sind, sollten Sie vor dem Verpacken die Außenhaut
gut trocken wischen.
reinigung
Verwenden Sie zum Säubern des Zeltes einen Schwamm und frisches Wasser. Waschen
Sie das Zelt niemals in der Waschmaschine.
reissVerschlüsse und stangen
Besprühen Sie die Reißverschlüsse in gewissen Abständen mit Silikonspray, damit sie sich
leicht öffnen und schließen lassen und nicht einfrieren. Säubern Sie außerdem regelmäßig
die Verbindungsstellen der Stangen, und besprühen Sie sie ebenfalls mit Silikonspray.
garantie
Bei Fragen zur Gewährleistung gehen Sie bitte auf www.thenorthface.com oder rufen
Sie unsere gebührenfreie Telefonnummer 00800 111 333 88 an (nur für Europa).
sellado con costura
Los cubretechos para carpas se sellan con cinta durante la fabricación para garantizar
una capacidad total a prueba de agua.*
almacenamiento
El moho destruye la tela de la carpa haciendo que el acabado a prueba de agua se
desprenda. Para evitar que esto ocurra, asegúrese de dejar que la carpa se seque
completamente antes de guardarla. Cuando la use en el campo, asegúrese de limpiar
la humedad del cubretecho antes de embalarla.
limpieza
Para limpiar la carpa, ármela, límpiela con una esponja y enjuáguela con agua
corriente. Nunca lave la carpa en una lavadora.
cierres y Varillas
Rocíe los cierres periódicamente con un spray de silicona para que el carro de
desplace con suavidad y se evite el congelamiento. Además, limpie las uniones de
las varillas y aplíquele una delgada capa de spray de silicona.
garantía
Para obtener información sobre la garantía, visite www.thenorthface.com o llame
al número gratuito 00800 111 333 88 (Europa únicamente
organizing your gear
We design vestibules for a multitude of storage options. Leave your gear in one vestibule and use
the other for entry and food preparation.
Ventilation
The North Face tents are equipped with venting options to provide effective climate control in
varying weather conditions. Door zippers can also be left open at the bottom and top to allow fresh
air to flow into the tent.
Foul weather
In high winds, pitch the tent downwind from rock formations and other protected locations. Fasten
organisation de Votre équipement a l’interieure de la tente
Nous avons conçu des absides qui vous fourniront des possibilités de rangement très variées.
Laissez votre équipement dans l’une des entrées et utilisez l’autre pour pénétrer dans la tente ou
pour préparer vos repas.
aération
Les tentes The North Face sont équipées d’ouvertures d’aération pour les variations de température.
fermetures éclaire des portes peuvent également rester ouvertes dans la partie supérieure et
inférieur pour une meilleur ventilation.
mauVais temps
En cas de vents forts, montez la tente dans le sens du vent, si possible à côté d’un rocher ou
d’autres emplacements protèges. Fixez les attaches Velcro® situées sous le double-toit aux
auFbewahren der ausrüstung
Wir entwerfen Vorzelte für eine Vielzahl von Aufbewahrungsmöglichkeiten. Sie können Ihre Ausrüstung
in einem Vorzelt aufbewahren und das andere Vorzelt als Eingang und Küche verwenden.
belüFtung
The North Face-Zelte sind mit Belüftungsmöglichkeiten ausgestattet, die bei unterschiedlichsten
Wetterbedingungen eine optimale Klimakontrolle gestatten. Sie können außerdem die Türreißverschlüsse
oben und unten offen lassen, so dass frische Luft im Zelt zirkulieren kann.
schlechtes wetter
Stellen Sie das Zelt im Windschatten von Felsen oder an anderen geschützten Stellen auf, wenn
Sie sich in einer Gegend befinden, in der starke Windböen zu erwarten sind. Befestigen Sie die
Zeltaußenhaut mit Klettverschlüssen an den Kanälen für die Zeltstangen. Befestigen Sie das
organización del equipo
Nosotros diseñamos vestíbulos para una gran variedad de opciones de almacenamiento. Deje su
equipamiento en un vestíbulo y use el otro como entrada y lugar para preparar comidas.
Ventilación
Las carpas de The North Face están equipadas con opciones de ventilación que proporcionan un
eficaz control de temperatura en diversas condiciones climáticas. Los cierres de puertas también
pueden dejarse abiertos en la parte superior o inferior para permitir el ingreso de aire fresco a la carpa.
mal tiempo
Cuando el viento sea muy fuerte, arme la carpa viento abajo de formaciones rocosas y de otros
lugares protegidos. Ajuste las uniones de Velcro® por debajo del cubretecho a las mangas para
varillas. Refuerce todas las uniones del toldo, cubretecho y puntos de retención. Coloque los
organizando seus equipamentos
Projetamos vestíbulos para várias opções de armazenamento. Guarde seus equipamentos em
um vestíbulo e deixe o outro para entrada e preparação de comida.
Ventilação
As barracas da The North Face são equipadas com opções de ventilação para controlar a
temperatura em diferentes condições climáticas. Você também pode deixar as partes superior
e inferior dos zíperes da porta abertas para permitir a circulação de ar fresco.
condições climáticas desFaVoráVeis
Em locais com muito vento, prenda a barraca na direção do vento contra formações rochosas e
outros locais protegidos. Prenda as amarrações em Velcro® embaixo da cobertura nas mangas das
hastes. Enterre todos os pontos de fixação da lona, da cobertura e do guyline. Levante os pontos
04
ES
05
PO
03
DE
02
FR
01
EN
the north Face tents are designed with ease oF use,
conVenience and comFort as paramount. here are a
Few tips to help enhance your outdoor experience.
selecting a site
Find a piece of level ground free of sharp objects or large indentations. Avoid
wet or marshy areas. A tent footprint from The North Face is recommended
to protect the floor.
les tentes the north Face sont extrêmement pratiques,
conFortables et Faciles à utiliser. Voici cependant
quelques astuces pour Vous aider à mieux proFiter
encore de Vos aVentures en plein air.
choix d’un site
Trouvez un emplacement relativement plat, pas trop accidenté et ne comportant
aucun objet pointu. Evitez les zones humides ou marécageuses. Un tapis de
sol The North Face est recommandé pour protéger le sol de la tente.
bei der entwicklung der the north Face-zelte stehen
einFache Verwendung, bequemlichkeit und komFort
immer im mittelpunkt. im Folgenden Finden sie einige
hilFreiche tipps Für ihre outdoor-erlebnisse.
auswahl eines auFstellplatzes
Suchen Sie nach einem ebenen Platz, der frei von scharfen Objekten ist
und möglichst keine Vertiefungen aufweist. Meiden Sie nasse oder sumpfige
Gebiete. Zum Schutz des Zeltbodens empfehlen wir die Verwendung einer
Zeltunterlage von The North Face.
las carpas de the north Face están diseñadas para
ser Fáciles de usar, conVenientes y proporcionar
comodidad, como Fin primordial. estos son algunos
consejos para ayudar a mejorar su experiencia al
aire libre.
selección de un sitio
Busque una porción de suelo libre de objetos puntiagudos o hendiduras
grandes. Evite las áreas húmedas o fangosas. Para proteger el piso, se
recomienda un protector de suel o para carpas de The North Face.
as barracas da the north Face são projetadas
para serem Fáceis de usar, conVenientes e
conFortáVeis. Veja algumas dicas para Facilitar
a montagem da barraca.
escolhendo um local
Procure um terreno nivelado sem objetos pontiagudos ou grandes
indentações. Evite áreas molhadas ou pantanosas. Recomendamos o uso
de um assoalho de barraca da The North Face para proteger o solo.
Velcro® attachments under the fly to the pole sleeves. Stake down all canopy, fly
and guyline points. Shift guylines towards the wind. Tie guylines to rocks or trees if
necessary. Tighten all ladderlock buckles. These buckles might need adjustment as
weather conditions change.
heat and Flame
Tents are treated to comply with national fire retardant standards. However, tent
fabrics are quickly destroyed by fire, even though they may not ignite. A tent fire is
particularly dangerous given the limited supply of oxygen in a closed environment.
We do not recommend cooking inside the tent.
fourreaux des arceaux. Utilisez les piquets pour attacher la tente intérieure, le double-toit
et les haubans.
Déplacez les haubans dans la direction du vent. Fixez les haubans aux rochers ou aux
arbres si nécessaire. Resserrez toutes les boucles des dispositifs de verrouillage. Ces
boucles peuvent être ajustées en cas de changement des conditions climatiques.
chaleur et Flamme
Les tentes sont traitées pour répondre aux normes anti-feu en vigueur dans votre pays.
Toutefois, même s’ils ne s’enflamment pas, les tissus conçus pour la fabrication des
tentes peuvent être rapidement détruits. Un incendie se déclarant dans une tente
est particulièrement dangereux compte tenue du faible volume d’oxygène dans un
environnement fermé. Nous vous déconseillons de cuisiner à l’intérieur de la tente.
Innenzelt und die Außenhaut an allen Stellen mit Heringen, und nutzen Sie alle
Abspannseile. Ziehen Sie die Abspannseile in Windrichtung straff. Befestigen Sie
Abspannseile bei Bedarf an Felsen oder Bäumen. Spannen Sie die Einrastverschlüsse
aller Abspannelemente. Sie müssen bei veränderten Wetterbedingungen gegebenen-
falls nachgespannt werden.
hitze und Feuer
Bei der Herstellung werden Zelte entsprechend den gesetzlichen Bestimmungen mit
flammhemmenden Mitteln behandelt. Auch wenn die Zeltstoffe schwer entflammbar
sind, können sie durch Feuer zerstört werden. Feuer im Zelt ist besonders gefährlich,
weil in geschlossenen Räumen nur ein begrenzter Sauerstoffvorrat vorhanden ist. Wir
raten Ihnen daher dringend, im Zelt nicht zu kochen.
puntos de retención hacia el viento. Ate los puntos de retención a rocas o árboles,
si es necesario. Ajuste todas las hebillas de dos pasadores. Puede ser necesario
ajustar estas hebillas a medida que cambien las condiciones climáticas.
calor y Fuego
Las carpas reciben tratamiento para cumplir con las normas nacionales de resistencia
al fuego. Sin embargo, el fuego destruye rápidamente las telas de carpa, a pesar
de que no se inflaman. El incendio de una carpa es especialmente peligroso por
la limitada cantidad de oxígeno en un entorno cerrado. No se recomienda cocinar
dentro de la carpa.
de fixação na direção do vento. Amarre os pontos de fixação em rochas ou árvores,
se necessário. Aperte todas as fivelas de segurança. Essas fivelas podem precisar
ser ajustadas de acordo com as condições climáticas.
aquecimento e Fogo
As barracas são tratadas para seguir os padrões nacionais de contenção de
incêndios. No entanto, o tecido das barracas é rapidamente destruído pelo fogo,
mesmo que não produza chamas. Um incêndio em uma barraca pode ser muito
perigoso devido à quantidade limitada de oxigênio no ambiente fechado. Não
é recomendável cozinhar dentro da barraca.
usage & saFety
01
EN
02
FR
seam sealing
Tent flysheets are seam taped during manufacturing to ensure total waterproofness.*
storage
Mildew destroys tent fabric by causing the waterproof coating to delaminate. To prevent
this occurrence, be sure to let your tent dry thoroughly before storing. When using in
the field, be sure to wipe moisture off of fly before packing.
cleaning
To clean your tent, set it up, wipe it with a sponge and rinse it with fresh water. Never
machine wash.
zippers and pole
Periodically spray the zippers with a silicone spray to keep them running smoothly and
to prevent freezing. Also periodically wipe the pole joints clean and apply a light coat
of silicone spray.
warranty
For warranty information, please visit www.thenorthface.com or dial Toll Free
00800 111 333 88 (Europe only).
care & warranty
Vedação perFeita
O sobreteto das barracas é selado durante a fabricação para que seja à
prova d’água.*
armazenamento
Fungos podem destruir o tecido da barraca danificando o revestimento à prova d’água.
Para impedir que isso ocorra, verifique se a barraca está completamente seca antes
de guardá-la. Quando estiver desmontando a barraca, remova a umidade da cobertura
antes de dobrá-la.
limpeza
Para limpar a barraca, monte-a, limpe-a com uma esponja e enxágue-a com água
limpa. Nunca coloque a barraca na máquina de lavar.
zíperes e hastes
Periodicamente, aplique um spray de silicone nos zíperes para que eles continuem
deslizando perfeitamente e não emperrem. Além disso, limpe periodicamente as
extremidades das hastes e aplique uma leve camada de spray de silicone.
garantia
Para obter informações de garantia, visite o site www.thenorthface.com ou ligue sem
despesa para 00800 111 333 88 (apenas Europa).
S11ASHV-TPI
Ve 25
COMPONENT LIST • LISTE DES ÉLÉMENTS • TEILELISTE • LISTA DE COMPONENTES •
LISTA DE COMPONENTES
poles • arceaux • stangen • VarIllas • Hastes
5 DAC Featherlite poles
stakes • pIquets • HerInge • postes • Varetas
guylInes • Haubans • abspannseIle • puntos De retencIÓn • pontos De fIxação
raInfly • Double toIt • regenscHutz • tolDo Impermeable • proteção contra cHuVa
canopy • InterIeur • Innenzelt • Dosel • lona
pole bag • sac pour arceaux • stangentascHe • bolsa para palos • sacola Da Haste
stuff sack • Housse De transport • packsack • bolsa De DormIr •
saco De materIaIs DIVersos
accessory bag • sac a accessoIres • zubeHÖrtascHe • bolsa accesorIa •
sacola De acessÓrIos
The North Face Tent Pitching Instructions use pre-production samples for photography purposes.
Material colors (including poles, webbing and fabrics) may change for production, but set-up
method is accurate.

tent pitching instructions
04 05 06
030201
EN Remove components from the bag.
FR Retirez les différents éléments de la housse de transport.
DE Nehmen Sie die Einzelteile aus dem Zeltsack.
ES Retire los componentes de la bolsa.
PO Retire os equipamentos da sacola.
EN Lay the canopy out flat.
FR Mettez à plat la tente intérieure.
DE Breiten Sie das Innenzelt flach aus.
ES Estire el toldo.
PO Estique a lona no chão.
EN Carefully assemble each of the poles.
FR Assemblez minutieusement chacun des arceaux.
DE Stecken Sie vorsichtig alle Stangen zusammen.
ESArme cuidadosamente cada una de las varillas.
PO Monte as hastes com cuidado.
EN Push other end of poles until pole tip locates in the
opposite grommet.
FR Disposez la deuxième extrémité de chaquearceau dans
l’œillet opposé.
DE Drücken Sie das andere Ende der Stangen, bis die
Stangenspitze in der gegenüber liegendenÖse sitzt.
ESEmpuje los otros extremos de las varillas hasta que la punta
de la varilla ingrese al ojal opuesto.
PO Empurre a outra extremidade das hastes, até localizar o
ilhós oposto.
EN Push poles through sleeves and insert end of each pole into
corresponding grommet.
FR Faites glisser les arceaux dans les fourreaux et insérez l’une de leurs
extrémités dans lesœillets correspondants.
DE Drücken Sie die Stangen in die Kanäle,undsetzen Sie das Ende der
jeweiligen Stange in die entsprechende Öse ein.
ESEmpuje las varillas a través de las mangas e inserte el extremo
de cada una de las varillas en el ojal correspondiente.
PO Empurre as hastes através das luvas e insira a extremidade de cada
haste no ilhós correspondente.
EN Feed the four black poles through the four canopy sleeves.
FR Introduisez les quatre arceaux noirs dans chacun des
fourreaux de la tente intérieure.
DE Schieben Sie die vier schwarzen Stangen in die vier Kanäle
des Innenzelts.
ESInserte las cuatro varillas negras a través de las cuatro
mangas del toldo.
PO Deslize as quatro hastes pretas através das quatro
luvas da lona.
EN Throw flysheet over canopy and match webbing colors at base.
FR Recouvrez la tente intérieure à l’aide du double-toit
et procédez à l’assemblage enfaisant correspondre les
couleurs des sangles à la base.
DE Werfen Sie die Außenhaut über das Innenzelt, und bringen
Sie die Gurtfarben an der Bodenkante in Übereinstimmung.
ESArroje el cubretecho sobre el toldo y haga coincidir los
colores de la membrana en la base.
PO Estique o sobreteto sobre a lona fazendo a correspondência
entre as cores das tiras na base.
EN Fasten Velcro®ties on underside of flysheet to the pole
sleeve arches.
FR Resserrez les attaches Velcro®situées sous le double-toit
en les attachant aux arceaux du fourreau.
DE Befestigen Sie die Velcro®-Klettverschlüsse, die sich an der Unterseite
des Außenzeltes befinden, an den Gestängebögen.
ESAjuste los lazos de Velcro®debajo del cubretecho a los arcos de las
mangas para varillas.
PO Prenda as amarrações de Velcro®na parte inferior do sobreteto aos
arcos da luva da haste.
EN Attach flysheet webbing loops over pole tips.
FR Attachez les boucles des sangles du double-toitsur les
extrémités de l’arceau.
DE Verbinden Sie die Gurtschlaufen des Überzeltesmit
den Stangenspitzen.
ESConecte las presillas de membrana del cubretecho sobre los
bucles de las varillas.
PO Encaixe as presilhas das tiras do sobreteto sobre as extremi-
dades da haste.
EN Adjust tension using ladderlocks.
FR Ajustez la tension à l’aide des dispositifs de verrouillage.
DE Regulieren Sie die Spannung mit denAbspannelementen.
ESAjuste la tensión del cubretecho con pasadores.
PO Ajuste a tensão usando os prendedores.
EN Stake down the tent at all points.
FR Plantez les piquets tout autour de la tente.
DE Befestigen Sie das Zelt an allen Positionen mit Heringen.
ESRefuerce con estacas la carpa en todos los puntos.
PO Enterre todos os pontos de fixação da barraca.
Ve 25 shown
with Fly
Ve 25 shown
without Fly
07 08 09
10 11
EN Fly-only pitching
For a lightweight, warm-weather shelter option, it is possible to pitch the flysheet independently.
This is done by using the matching footprint and inserting the poles into the footprint grommets.
Poles are held in place by attaching the flysheet, taking care to attach the Velcro®ties on the inside.
FR montage du double-toit uniquement
Pour plus de légèreté lorsque les conditions climatiques le permettent, il est possible de monter sé-
parément le double-toit. Pour cela, utilisez le tapis de sol correspondant et insérez les arceaux dans
les œillets du tapis de sol. Les arceaux sont maintenus en attachant le double-toit et en prenant
soin de fixer les attaches Velcro® à l’intérieur.
DE separates auFstellen des aussenzeltes
Wenn bei warmem Wetter nur ein leichter Schutz benötigt wird, können Sie die Außenhaut
separat aufstellen. Zu diesem Zweck wird die entsprechende Zeltunterlage ausgebreitet, und die
Zeltstangen werden in die Ösen der Zeltunterlage eingeführt. Die Zeltstangen werden durch das
Befestigen der Außenhaut mit Hilfe von Klettverschlüssen an der Innenseite stabilisiert.
ES armado liViano
Para una tienda liviana en climas más templados. Para optar por una tienda liviana para climas más
templados, es posible armar el toldo en forma independiente de la carpa. Esto se puede hacer usando
el protector de suelo correspondiente e insertando las varillas en los ojales del protector. Las varillas se
mantienen en su lugar al ajustar el toldo, teniendo cuidado de ajustar los lazos de Velcro® en el interior.
PO montagem unicamente da cobertura
Para montar uma barraca leve para ser usada em climas mais quentes é possível montar o
sobreteto independentemente. Isso pode ser feito usando o assoalho correspondente e inser-
indo as hastes nos ganchos do assoalho. Amarre o sobreteto para prender as hastes, tomando
cuidado para prender as amarrações de Velcro® na parte interior.
EN take down the tent
Reverse the instructions described above. Be sure to push the poles out of their sleeves rather
than pulling as the tent poles may separate when pulled. Neatly roll fly and canopy around the
folded set of poles and place in stuffsack.
FR démontage de la tente
Reprenez les instructions ci-dessus en commençant par la fin. Assurez-vous de pousser et
non pas de tirer sur les arceaux pour les retirer des fourreaux. Vous risqueriez de les séparer.
Enroulez avec soin le double-toit et la tente intérieure autour des arceaux que vous aurez pliés
et rangez le tout dans la housse de transport.
DE abbau des zeltes
Führen Sie die oben erläuterten Schritte in umgekehrter Reihenfolge aus. Schieben Sie die Zelt-
stangen aus ihren Kanälen heraus. Sie sollten die Zeltstangen aber nicht herausziehen, da sich
in diesem Fall die Verbindungen der Stangen lösen. Wickeln Sie die Außenhaut und das Innenzelt
sorgfältig um das Zeltstangenbündel, und verstauen Sie alles im Packsack.
ES desarmar la carpa
Repita las instrucciones anteriores en orden inverso. Asegúrese de empujar las varillas de
las mangas en lugar de jalarlas, ya que las varillas de la carpa pueden separarse. Enrolle
cuidadosamente el cubretecho y el toldo alrededor de conjunto plegado de varillas y guárdelo
en el saco central.
PO desmontar a barraca
Siga as instruções descritas acima na ordem contrária. Certifique-se de empurrar as hastes
para fora das mangas, em vez de puxá-las, pois as hastes da barraca podem se separar quando
puxadas. Dobre a cobertura e a lona em volta do conjunto de hastes dobradas e coloque tudo
na sacola.
