Thitronik G.A.S.-pro User manual

Thitronik GmbH
-Security systems-
Redderkoppel 5
24159 Kiel
e-mail: [email protected]
www.thitronik.de
G.A.S.-pro
KO-Gas & Gasalarm
Einbau- und Bedienungsanleitung
Installation and Operation manual
Instruction pour L‘installation et Service
Manual de instalación e instrucción
Installations- og betjeningsvejledning
Installatie- en gebruiksaanwijzing
Wir gratulieren zum Kauf Ihrer neuen G.A.S.-pro. Sie haben
ein Gerät erworben, das technisch auf dem neuesten Stand
ist und nach der Europäischen KFZ-Richtlinie geprüft und
zugelassen wurde.
G.A.S.-pro detektiert Betäubungsgase, Flaschengase und
je nach Ausstattung auch Kohlenmonoxid in geringsten
Konzentrationen, lange bevor diese Gase eine bedrohliche
Konzentration erreicht haben.
Um den Einbau und die Handhabung so einfach und fehlerfrei
wie möglich zu gestalten, ist G.A.S.-pro mit AutoSense
Eingängen, einer dynamischen Temperaturanpassung und
einem automatischen Selbsttest ausgestattet.
1. Platzierung/ Montage der Sensoren:
- Je nach Fahrzeugtyp kann der Einsatz von mehreren Sensoren
notwendig sein.
- Soll nur ein Schlafplatz gesichert werden, sollte der Sensor nicht
weiter als einen Meter entfernt auf halber Höhe zwischen Fußboden
und Schlafplatz platziert werden.
- Werden mehrere Schlafplätze auf unterschiedlichen Höhen
gesichert, wird empfohlen, weitere Sensoren in der Nähe der
Schlafplätze zu montieren.
- Sollte die Kabellänge nicht ausreichen, kann das Kabel mit
handelsüblichem Kabel gleichen oder größeren Querschnittes auf
max. 7m verlängert werden.
Info: Sowohl Betäubungsgase, als auch
Flaschengase sind schwerer als Luft!
- Wird ein CO-Sensor verwendet, kann dieser in beliebiger Höhe
montiert werden, da Kohlenmonoxid die gleiche Dichte besitzt wie
Luft.
Von folgenden Montageorten ist abzuraten:
- Heizungsausströmer (Mindestabstand 1m)
- Blei-Säurebatterie (Mindestabstand 1,5m)
- Naßzelle
Deutsch
1

2. Montageort des Gerätes:
- Da sich im Gerät kein Sensor bendet, kann G.A.S.-pro an
beliebiger Stelle (auch im Schrank) montiert werden.
- Von einer Montage in unmittelbarer Nähe der Heizung oder des
Boilers ist abzuraten, da hierdurch die dynamische
Temperaturanpassung beeinträchtigt werden kann.
- Wird G.A.S.-pro im Schrank montiert, ist evtl. der Einsatz einer
externen Sirene (Art.Nr.: THG-2-00001) sinnvoll, da der interne
Pieper möglicherweise überhört werden könnte.
- Da sich die Betriebsanzeige auf der Gehäusevorderseite bendet,
ist bei der Montage im Schrank evtl. der Einsatz einer externen
Betriebsanzeige (Art.Nr.: THG-2-00004) sinnvoll.
1.1 Vorbereitung der Montage:
Bohren Sie am Montageort ein Loch
(20mm bzw. 12mm für CO-Sensor) und pressen Sie
die mitgelieferte Hülse von außen hinein.
1.2 Befestigen des Sensors:
Befestigen Sie den Sensor von innen mit Hilfe der beiliegenden
Schrauben.
!!! Keinesfalls lösungsmittelhaltige Klebstoffe oder
silikonhaltige Dichtmittel verwenden!!!
4. Anschluß an eine Alarmanlage:
- Die meisten Alarmanlagen arbeiten mit Öffnerkontakten (NC).
Schließen Sie die mit „NC“ und „COM“ bezeichneten Klemmen in
Reihe zu einem der Eingänge Ihrer Alarmanlage an.
- Arbeitet Ihre Alarmanlage mit Schließerkontakten (NO), schließen
Sie die mit „NO“ und „COM“ bezeichneten Klemmen parallel zu
einem der Kontakte Ihrer Alarmanlage an.
5. Betrieb und Funktion der Anlage:
- Nach dem Einschalten signalisiert G.A.S.-pro mit 3 Pieptönen die
Betriebsbereitschaft und die Betriebsanzeige auf der
Gehäusevorderseite leuchtet dauerhaft.
- Nach Ablauf der Vorheizphase (ca. 4min.) blinkt die
Betriebsanzeige periodisch und G.A.S.-pro ist nun in der Lage,
Gase zu detektieren.
- Im Falle eines Alarms ertönen die integrierte Sirene und falls
vorhanden, die externe Sirene ca. 30 Sekunden. Ist nach einer
Alarmpause von 30 Sekunden noch immer Gas vorhanden, ertönt
der Alarm erneut.
Bei einem Kohlenmonoxidalarm ertönt
die externe Sirene für 10 Sekunden.
- Wird während der permanenten Selbstdiagnose ein Sensorfehler
oder Kabeldefekt festgestellt, ertönt ein konstanter Dauerton, bis
der Defekt behoben ist.
Deutsch Deutsch
3. Anschluß der Sensoren/ Sirene/ Automatische
Abschaltung:
- G.A.S.-pro kann mit bis zu 3 Sensoren betrieben werden.
Dies können wahlweise KO-Gas/ Flaschengassensoren,
CO-Sensoren oder eine Kombination beider sein.
- G.A.S.-pro verfügt über einen Alarmausgang, mit dem jede
handelsübliche Fahrzeugalarmanlage angesteuert werden kann.
- Die externe Sirene dient zur Abschreckung der Täter und zur
Alarmierung möglicher Passanten.
- G.A.S.-pro verfügt über die Möglichkeit einer automatischen
Aktivierung/Deaktivierung über die Fahrzeugzündung (Aktiv bei
ausgeschalteter Zündung/ inaktiv bei eingeschalteter Zündung).
Anschluß siehe letzte Seite. Diese Anschlussvariante wird
empfohlen. Sollte diese Variante nicht in Frage kommen, kann
G.A.S.-pro natürlich auch über einen Schalter betrieben werden
(+12V über einen Schalter an Klemme „IGN“ legen).
Anschlussplan siehe letzte Seite!
6. Funktionstest:
- Nach der Installation sollte mit jedem angeschlossenen Sensor ein
Funktionstest durchgeführt werden.
6.1 Schalten Sie G.A.S.-pro ein und warten Sie, bis die Vorheizphase
abgelaufen ist, und die Betriebsanzeige blinkt.
6.2 Strömen Sie nun Sensor 1 mit Feuerzeuggas an. Nach einigen
Sekunden ertönt der Alarm.
6.3 Warten Sie ca. 30 Sekunden und wiederholen Sie den Vorgang
mit allen angeschlossenen Sensoren.
6.4 Der Funktionstest für den CO-Sensor ist im Handbuch des
CO-Sensors beschrieben.
2 3

Technische Daten:
Spannungsversorgung: 9-30VDC
Stromaufnahme: ca. 10mA (Zentraleinheit)
ca. 75mA (pro Sensor)
ca. 40mA (CO-Sensor)
Gewicht: ca. 140g
Detektion: ab 50ppm Betäubungsgase, Propan,
Butan
ab 300ppm Kohlenmonoxid (optional)
Lieferumfang: Zentraleinheit incl. Sensor, Alarmaufkleber, Handbuch
und Montagematerial.
Garantie 24 Monate ab Kaufdatum
Um Schäden am Gerät zu vermeiden, verwenden sie nur
Originalzubehör. Anderenfalls erlischt der Garantieanspruch!
Kompatibles Zubehör:
Externe Sirene Art.Nr.: THG-2-00001
Zusatzsensor Art.Nr.: THG-2-00002
CO-Sensor Art.Nr.: THG-2-00003
Externe LED Art.Nr.: THG-2-00004
Back up Sirene Art.Nr.: THG-2-00016
Deutsch Deutsch
Wichtiger Hinweis:
Der Anwender trägt die Verantwortung für die bestimmungsgemäße
Nutzung des Gerätes und muß sicherstellen, das keine materiellen
Schäden, Verletzungen oder Unfälle durch Nichteinhaltung, der
im vorliegenden Handbuch beschriebenen, Anweisungen eintreten
können.
Bei Personen, oder Sachschäden durch nicht bestimmungsgemäße
Nutzung oder Nichteinhaltung der o.g. Anweisungen ist die
Thitronik GmbH nicht Schadensersatzpichtig!
7. Problembehandlung:
- Führt der Funktionstest nicht zu einem Alarm, überprüfen Sie die
Verdrahtung anhand des Anschlussplanes
- Sollte nach dem ersten Einschalten und dem Ablauf der
Vorheizphase sofort ein Alarm ertönen, wurde der Sensor evtl.
nicht korrekt gelagert und ist daher stark verschmutzt.
Wiederholen Sie den Einschaltvorgang mehrmals, bis kein Alarm
mehr ertönt.
- Tritt ein anderes Problem als hier beschrieben auf, überprüfen Sie
bitte die Verdrahtung anhand des Anschlussplanes. Liegt der Fehler
nicht in der Verdrahtung, setzen Sie sich bitte mit Ihrem
Fachhändler oder unserer technischen Hotline in Verbindung. English
We want to congratulate you on buying a new G.A.S.-pro.
You have purchased a system that is technically state-of-
the-art, and has been tested and approved according to the
European Motor Vehicle Directive. G.A.S.-pro detects narcotic
gases, bottled gases and, depending on its equipment level,
also carbon monoxide in the most minute concentrations
long before these gases have reached a threatening
concentration. To make installation and use as simple and
error-free as possible, the G.A.S.-pro is equipped with
AutoSense inputs, dynamic temperature adjustment and an
automatic self-test function.
1. Sensor positioning/mounting:
- Depending on the vehicle type, the use of several sensors
may be necessary.
- If only one bed is to be protected, the sensor should not be
positioned more than one meter away, half way between the oor
and the bed.
- If several beds at different heights are to be protected, it is recom-
mended that additional sensors be positioned near the beds.
- If the cable length is not sufcient, the cable can be extended with
commercially available cable of the same or a larger cross section
to a maximum of 7 m.
Information: Both narcotic and bottled gas is heavier than air!
- If a CO sensor is used, it can be mounted at any desired height, as
carbon monoxide has the same density as air.
4 5

English
English
1. Sensor positioning/mounting:
The following installation locations are not advisable:
- Heater vents (minimum distance 1 m)
- Lead-acid battery (minimum distance 1.5 m)
- Bathroom unit
1.1 Preparation for mounting:
Drill a hole at the mounting location (20 mm or 12 mm for
CO sensor)and press in the bushing provided from the outside.
1.2 Securing sensor:
Secure the sensor from the inside using the screws provided.
!!! Never use adhesives containing solvents or sealing
compounds containing silicone!!!
2. Mounting location of device:
- As there is no sensor in the device, the G.A.S.-pro can be mounted
at any desired location (including in a cabinet).
- Mounting in the immediate vicinity of the heater or boiler is not
advisable, as this can impair the dynamic temperature adjustment.
- If the G.A.S.-pro is mounted in a cabinet, the use of an external
siren (Art. No.:THG-2-00001) may be advisable, as the internal
buzzer might be overheard.
- As the power indicator is located on the front of the housing, the
use of an external power indicator (Art. No. THG-2-00004) may be
advisable when the device is mounted in a cabinet.
3. Connecting sensors/siren/automatic switch-off:
- The G.A.S.-pro can be operated with up to 3 sensors.
These can be either narcotic/bottled gas sensors, CO sensors
or a combination of the two.
- The G.A.S.-pro is equipped with an alarm output with which
any commercially available vehicle alarm system can be controlled.
- The external siren is used to scare off the perpetrator and to
alert possible passers-by.
- The G.A.S.-pro is equipped with the option of automatic
activation/deactivation via the vehicle ignition (active with
ignition switched off/inactive with ignition switched on).
For connection, see last page. This connection variant is
recommended. Should this variant not be possible, the G.A.S.-pro
can naturally also be operated with a switch (connect +12 V to the
„IGN“ terminal via a switch).
3. Connecting sensors/siren/automatic switch-off:
!!! All connection work must be carried out in the
deenergised state!!!

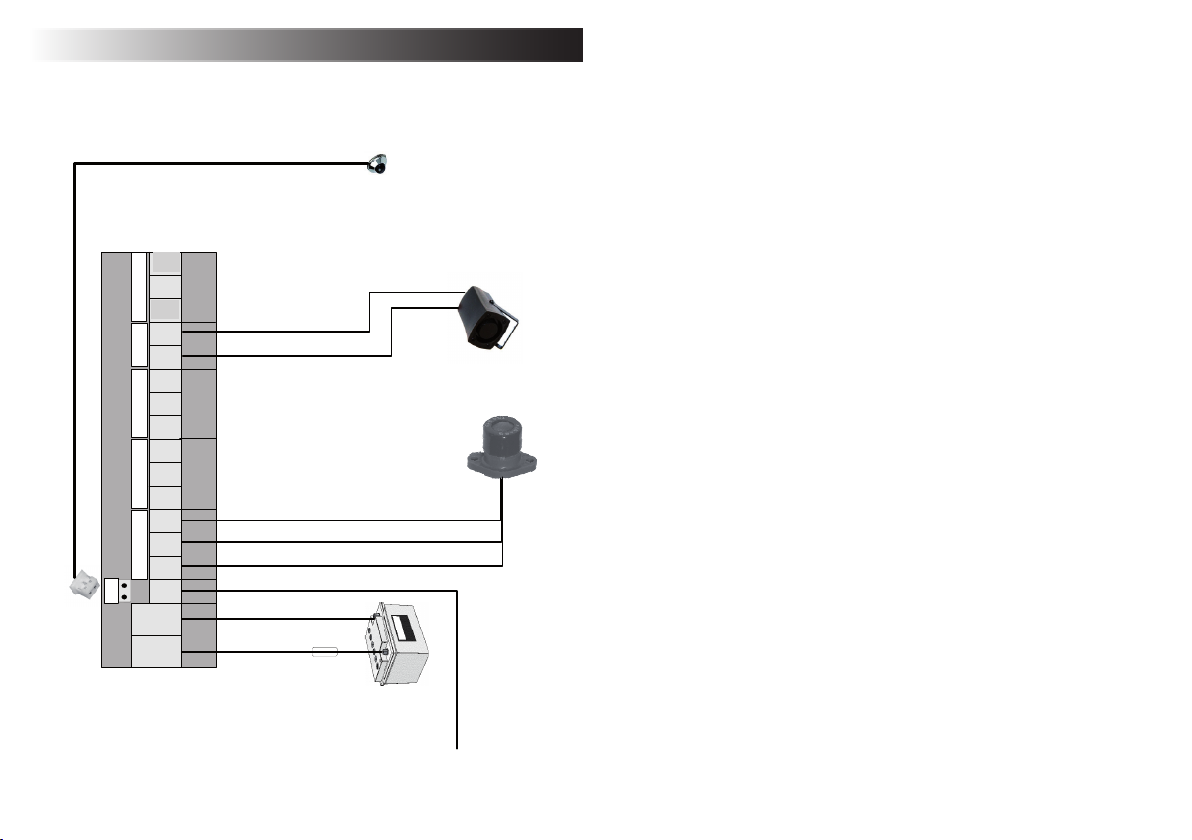

See last page for terminal diagram
4. Connecting to an alarm system:
- Most alarm systems operate with normally-closed (NC) contacts.
Connect the terminals marked “NC” and “COM” in series to one
of the inputs of your alarm system.
- If your alarm system operates with normally-open (NO) contacts,
connect the terminals marked “NO” and “COM” in parallel to one of
the contacts of your alarm system.
5. System operation and function:
- After switch-on, the G.A.S.-pro signals its readiness for operation
with three beep tones and the power indicator on the front of the
housing lights up continuously.
- Following the warm-up phase (approx. 4 min.), the power
indicator ashes periodically and the G.A.S.-pro is now able to
detect gas.
- In case of an alarm, the integrated siren and, if installed, the
external siren sounds for approx. 30 seconds. If, after an alarm
break of 30 seconds, gas is still present, the alarm sounds again.
With a carbon monoxide alarm, the external siren sounds for 10 sec.
- If a sensor error or a cable defect is determined during the
permanent self-diagnosis, a continuous tone sounds until the
defect is eliminated.
6. Operating test:
- Following installation, an operating test should be conducted with
each connected sensor.
6.1 Switch on the G.A.S.-pro and wait until the warm-up phase has
been completed, and the power indicator ashes.
6.2 Now allow cigarette lighter gas to ow onto Sensor 1. After a
few seconds the alarm sounds.
6.3 Wait approx. 30 seconds and repeat the process with all
connected sensors.
6.4 The operating test for the CO sensor is described in the manual
of the CO sensor.
67

English English
7. Troubleshooting:
- If the operating test does not trigger an alarm, check the wiring
using the terminal diagram.
- If, after initial switch-on and the end of the warm-up phase, an
alarm sounds immediately, the sensor may not have been stored
properly, and is therefore heavily soiled. Repeat the switch-on
procedure several times until the alarm no longer sounds.
- If a problem other than the one described occurs, please check the
wiring using the terminal diagram. If the fault is not in the wiring,
please contact your dealer or our technical hotline.
Technical specications:
Power supply: 9-30 VDC
Current consumption: approx. 10 mA (central unit)
approx. 75 mA (per sensor)
approx. 40 mA (CO sensor)
Weight: approx. 140 g
Detection: from 50 ppm narcotic gas, propane,
butane
from 300 ppm carbon monoxide
(optional)
Delivery scope: Central unit incl. sensor, alarm sticker, manual and
mounting materials.
24 month warranty from date of purchase
To prevent damage to the device, use only genuine Thitronik
accessories. Otherwise the warranty will be voided!
Compatible accessories:
External siren Art. No.: THG-2-00001
Additional sensor Art. No.: THG-2-00002
CO sensor Art. No.: THG-2-00003
External LED Art. No.: THG-2-00004
Back up siren Art. No.: THG-2-00016
Important remark:
The user has to make sure that the devices are mounted and used
in a manner which ensures the prevention of material damages,
injuries, or accidents. In case of disregarding the obove desribed
mounting instructions, the user takes full responsibility.
Origin language: The manual is translated from german. In case of
controversial denitions the german text is denitive.
Under reservation of technical changes!
Français
Nous vous félicitons pour l’achat de votre nouveau
G.A.S.-pro. Vous venez d’acheter un appareil à la pointe
de la technique, qui est contrôlé et homologué selon les
directives véhicules européennes. G.A.S.-pro détecte
les gaz narcotiques, les gaz en bouteille ainsi que,
suivant l’équipement, le monoxyde de carbone dans des
concentrations les plus minimes, bien avant que ces gaz
aient atteint une concentration dangereuse. An d’en
faciliter le plus possible et sans défaut le montage et le
maniement, le G.A.S.-pro est équipé d’entrées AutoSense,
d’une adaptation dynamique de température et d’un contrôle
automatique.
1. Emplacement / Montage des capteurs :
- Suivant le type de véhicule, l’utilisation de plusieurs capteurs peut
être nécessaire.
- S’il faut protéger un seul endroit pour dormir, le capteur ne doit
pas être placé à plus d’un mètre, à mihauteur entre le sol et
l’endroit en question.
- S’il faut protéger à différentes hauteurs plusieurs endroits pour
dormir, il est conseillé de placer des capteurs supplémentaires à
proximité des endroits en question.
- Si la longueur du câble ne sufsait pas, il est possible de le
prolonger avec un câble courant dans le commerce, ayant le même
diamètre ou un diamètre plus grand, jusqu’à une longueur de 7
mètres maximum.
Information : Les gaz narcotiques ainsi que les gaz en bouteille sont
plus lourds que l‘air !
8 9

Français
1. Emplacement / Montage des capteurs :
- Si vous utilisez un capteur CO, il peut être monté à la hauteu
désirée, étant donné que la densité du monoxyde de carbone est
la même que celle de l’air.
Les lieux cités ci-dessous sont déconseillés pour le montage :
- Diffuseur d’air de chauffage (distance min. : 1 m)
-Batterie au plomb (distance min. : 1,5 m)
- Salle d’eau
1.1 Préparation pour le montage:
Percez un trou là, où le montage doit être effectué
(20 mm resp. 12 mm pour le capteur CO) et y introduire de
l’extérieur la douille fournie.
1.2 Fixation du capteur:
Fixez le capteur de l’intérieur à l’aide des vis fournies.
N‘utilisez en aucun cas des colles avec des solvants ou
des produits d‘étanchéité avec silicone.
2. Lieu de montage de l‘appareil :
- Comme il n’y a pas de capteur dans l’appareil, le G.A.S.-pro peut
être monté n’importe où (même dans l’armoire).
- Il est déconseillé de le monter à proximité du chauffage ou du
chauffe-eau, l’adaptation dynamique de la température pouvant
alors être inuencée.
- Si le G.A.S.-pro est monté dans l’armoire, l’usage d’une sirène
externe (n° d’article : THG-2-00001) peut éventuellement
se révéler utile, car l’avertisseur sonore interne peut ne pas être
entendu.
- Comme l’indicateur de fonctionnement se trouve sur le devant
du boîtier, un indicateur de fonctionnement externe est
éventuellement utile lors du montage dans l’armoire
(n° d’article : THG-2-00004).
3. Connexion des capteurs / Sirènes / Mise hors service
automatique :
- Le G.A.S.-pro peut être en service avec 3 capteurs max.
Au choix : gaz KO / capteurs de gaz de bouteille, capteurs CO
ou bien une combinaison des deux.
- Le G.A.S.-pro dispose d’une sortie pour alarme, avec laquelle
n’importe quel système d’alarme véhicule courant dans le
commerce peut être piloté.
3. Connexion des capteurs / Sirènes / Mise hors service
automatique :
- La sirène externe sert à faire peur aux criminels et à avertir les
passants éventuels.
- Le G.A.S.-pro peut activer / désactiver automatiquement
l’allumage du véhicule (actif lorsque l’allumage est éteint / inactif
lorsque l’allumage est mis). Connexion, cf. dernière page.
Nous conseillons cette version de connexion. Si vous n’ôtez pas
pour cette version, le G.A.S.-pro peut naturellement aussi
fonctionner via un interrupteur (poser + 12 volts via un
interrupteur sur la borne « IGN »).
Tous les travaux de connexion sont à effectuer sans tension !
Plan de connexion, cf. dernière page
Français
4. Connexion à un système d‘alarme :
- La plupart de systèmes d’alarme fonctionnent avec des contacts
de rupteur (NC). Raccorder de manière sérielle les bornes
désignées par « NC » et « COM » à l’une des entrées de votre
système d’alarme.
- Si votre système d’alarme fonctionne avec des contacteurs
(NO), connectez les bornes désignées par « NO » et « COM »
parallèlement à un des contacts de votre système d’alarme.
5. Fonctionnement et fonction de l‘installation :
- Après la mise en circuit, le G.A.S.-pro signale en émettant 3 bips
sonores qu’il est en état de service et l’indicateur de
fonctionnement sur le devant du boîtier est allumé en permanence.
- Après que la phase de préchauffage est terminée (env. 4 mn),
l’indicateur de fonctionnement clignote de manière périodique et le
G.A.S.-pro est prêt à détecter des gaz.
- En cas d’alarme, la sirène intégrée et, s’il y en a une, la sirène
externe retentissent pendant environ 30 secondes. S’il y a toujours
du gaz après la pause de l’alarme de 30 secondes, l’alarme retentit
à nouveau.
Lors d’une alarme de monoxyde de carbone, la sirène externe
retentit de 10 secondes.
- Si une défaillance de capteur ou un défaut de câble est
détecté pendant l’autodiagnostic permanent, un son continu
retentit, jusqu’à ce que le défaut soit éliminé.
10 11

Français
6. Contrôle de fonctionnement :
- Il faut effectuer, après installation, un contrôle de fonctionnement
avec tous les capteurs connectés.
6.1 Mettez en marche le G.A.S.-pro et attendez jusqu’à ce que la
phase de préchauffage soit terminée et que l’indicateur de
fonctionnement clignote.
6.2 Diffusez du gaz de briquet sur le capteur 1. L’alarme retentit
après quelques secondes.
6.3 Attendez env. 30 secondes et répétez le procédé avec tous les
capteurs connectés.
6.4 Le contrôle de fonctionnement pour le capteur CO est décrit
dans le manuel du capteur CO.
7. Résolution de problèmes :
- Si le contrôle de fonctionnement ne déclenche pas l’alarme,
contrôler le câblage à l’aide du schéma de connexion.
- Si une alarme devait retentir immédiatement après la première
mise en marche et après la n de la phase de préchauffage,
c’est parce que le capteur n’a vraisemblablement pas été
correctement placé et est donc très sale. Répétez plusieurs fois
le procédé de mise en marche jusqu’à ce que l’alarme ne
retentisse plus.
- Si un problème, qui n’est pas cité ici, apparaît, veuillez contrôler
le câblage à l’aide du schéma de connexion. Si le défaut n’est
pas dans le câblage, vous pouvez contacter votre commerçant
spécialisé ou notre hotline technique.
Caractéristiques techniques :
Tension d’alimentation : 9-30 V DC
Consommation : env. 10 mA (unité centrale)
env. 75 mA (par capteur)
env. 40 mA (capteur CO)
Poids : env. 140 g
Détection : à partir de 50 ppm de gaz narcotique, de
propane, de butane
à partir de 300 ppm de monoxyde de
carbone (en option)
Etendue de la livraison : Unité centrale, y compris le capteur,
l’autocollant de l’alarme, le manuel et
le matériel de montage.
Garantie de 24 mois à partir de la date d’achat
An d’éviter des dommages de l’appareil, n’utilisez que des
accessoires d’origine. Sinon, le droit découlant de la garantie
prend n.
Important :
Il incombe au propriétaire de veiller à ce que les appareils soient
installés et utilisés de telle sorte qu’ils ne causent pas de
dommages matériels, de blessures ou d’accidents. L’utilisateur est
seul responsable du respect des règles de sécurité.
Langue de référence : cette instruction a été traduite de
l’allemand. En cas de litige concernant son interprétation, la
version allemande prévaudra.
THITRONIK GmbH Sicherheitssysteme se réserve le droit de
modier les charactéristiques techniques du produit.
Accessoires compatibles :
N° d’article de la sirène externe: THG-2-00001
N° d’article du capteur supplémentaire: THG-2-00002
N° d’article du capteur CO: THG-2-00003
N° d’article de la DEL externe: THG-2-00004
N° d’article de la sirène back up: THG-2-00016
Français
12 13

Español
1. Posicionamiento/montaje de los sensores:
- Según el tipo de vehículo puede ser necesario la utilización de
varios sensores.
- Si sólo quiere proteger una plaza de dormir, entonces no se deberá
posicionar el sensor más lejos de un metro de ella, a una altura
media entre el piso y la cama.
- De proteger varías plazas de dormir a distintas alturas, se
recomienda posicionar otros sensores cerca de las plazas de
dormir.
- Si el cable no fuese lo sucientemente largo, podrá alargarse con
cualquier cable normal, de diámetro idéntico o superior, hasta un
máximo de 7 m.
Información: ¡Gases narcóticos, al igual que gas comprimido en
botella, pesan más que el aire!
- Si se utiliza un sensor de CO, podrá montar éste a cualquier
altura, ya que monóxido carbónico tiene la misma densidad que
aire.
Desaconsejamos los lugares de montaje siguientes:
- Difusor de la calefacción (distancia mínima: 1 m)
- Batería de plomo (distancia mínima: 1,5 m)
- Celda sanitaria
1.1 Preparación del montaje:
Taladrar un oricio en el lugar de montaje (20 mm ó 12 mm
para el sensor de CO) e introducir por afuera el casquillo
suministrado.
2. Lugar de montaje del aparato:
- Como en el aparato no se encuentra ningún sensor, puede montar
el G.A.S.-pro en cualquier lugar (también en el armario).
- No se recomienda el montaje cerca de una calefacción o del
calentador, ya que eso perjudicaría la adaptación térmica dinámica.
- Si se monta el G.A.S.-pro en un armario, entonces podría se
necesario la utilización de una sirena externa (núm. de artículo:
THG-2-00001), ya que posiblemente no se pueda oír la sirena
interna.
- Ya que el indicador de servicio se encuentra en la parte delantera
de la caja, podría ser necesario, en caso de un montaje en el
armario, la utilización de un indicador de servicio externo (núm. de
artículo: THG-2-00004).
3. Conexión de los sensores / sirena / desconexión
automática:
- G.A.S.-pro funciona con hasta 3 sensores. Éstos pueden, a
discreción, para gas narcótico / sensores de gas comprimido en
botella, sensor de CO o una combinación de ambos.
- G.A.S.-pro tiene una salida de alarma, con la que se puede activar
cualquier alarma de coche habitual.
- La sirena externa sirve para espantar criminales y alarmar a
posibles pasantes.
- G.A.S.-pro tiene la posibilidad de una activación / desactivación
automática por medio del encendido del vehículo (activo con el
encendido desconectado / inactivo con el encendido
desconectado). Conexión, véase la última página. Se recomienda
la alternativa de conexión siguiente. Si esta alternativa no fuese
de interés, podrá utilizarse G.A.S.-pro igualmente por medio de
un conmutador (aplicar +12 V mediante un conmutador al borne
„IGN“).
¡¡¡ Todos los trabajos de conexión deberán realizarse en
estado libre de tensión eléctrica !!!
Esquema de conexión, véase la última página
Español
Le felicitamos por la compra de su nuevo G.A.S.-pro.
Ha adquirido un aparato que está técnicamente al día
y ha sido controlado y admitido según la Directiva de
Automóviles Europea. G.A.S.-pro detecta gases narcóticos,
gas comprimido en botella y, según el equipo, también
monóxido carbónico en mínima concentración; mucho antes
de que estos gases alcancen una concentración peligrosa.
Para hacer el montaje y el manejo lo más sencillo posible,
y evitar así los errores, G.A.S.-pro está equipado con
entradas AutoSense, una adaptación térmica dinámica y un
autodiagnóstico automático.
1. Posicionamiento/montaje de los sensores:
1.2 Fijación del sensor:
Fijar el sensor por dentro mediante los tornillos suministrados.
¡¡¡En ningún caso deben utilizarse adhesivos que contengan
disolventes o silicona!!!
14 15

Español
6. Inspección funcional:
- Tras la instalación debiera realizarse con cada sensor conectado
una inspección funcional.
6.1 Conecte el G.A.S.-pro y espere hasta que la fase de
precalentamiento haya terminado y el indicador de servicio
parpadee.
6.2 Aplíquele al sensor 1 gas de mechero. Tras unos segundos
suena la alarma.
6.3 Espere unos 30 segundos y repita el procedimiento con todos
los sensores conectados.
6.4 La inspección funcional del sensor de CO se describe en el
manual del sensor de CO.
Datos técnicos:
Alimentación de tensión: 9 - 30 V DC
Consumo de corriente: aprox. 10 mA (unidad central)
aprox. 75 mA (por sensor)
aprox. 40 mA (sensor de CO)
Peso: aprox. 140 g
Detección: a partir de 50 ppm de gases narcóticos,
propano, butano a partir de 300 ppm
monóxido carbónico (opcional)
Volumen de suministro: unidad central incl. sensor, adhesivo de
alarma, manual y material de montaje.
Garantía 24 meses a partir de la fecha de compra
Para evitar daños en el aparato, utilizar solamente piezas
originales. ¡De lo contrario se pierde el derecho a garantía!
Español
Componentes compatibles:
Sirena exterior, núm. de artículo.: THG-2-00001
Sensor adicional, núm. de artículo.: THG-2-00002
Sensor de CO, núm. de artículo.: THG-2-00003
LED externo, núm. de artículo.: THG-2-00004
Back up sirena.: THG-2-00016
Nota importante:
El usuario tiene la responsabilidad de un uso debido al aparato,
y tiene que tomar precaución de que no pueda haber daños
materiales, lesiones o accidentes por no haberse atenido a las
instrucciones descritas en el presente manual.
¡La Thitronik GmbH rechaza toda clase de reclamación y no se
hace responsable de daños de personas o materias, si la razón es
un uso indebido al aparato o la no observación de las instrucciones
anteriormente mencionadas!
5. Servicio y función de la instalación:
- Tras la conexión el G.A.S.-pro señaliza mediante 3 señales
acústicas („píp“) la disponibilidad de servicio y el indicador de
servicio en la parte delantera de la caja luce permanentemente.
- Unas vez terminada la fase de precalentamiento
(aprox. 4mín.), el indicador de servicio parpadea periódicamente y
G.A.S.-pro está dispuesto a detectar gases.
- En caso de una alarma suena la sirena integrada y en caso de
existir, la sirena exterior durante unos 30 segundos. Si tras una
pausa de alarma de 30 segundos aun sigue habiendo gas, la
alarma suena de nuevo.
En caso de una alarma de monóxido carbónico suena la sirena exterior de 10
segundos.
- Si durante el autodiagnóstico permanente se detecta un error
de sensor o defecto de cable, entonces suena un tono continuo
hasta que se haya eliminado el defecto.
4. Conexión a un sistema de alarma:
- La mayoría de los sistemas de alarma funcionan con contactos de
reposo (NC). Conectar los bornes denominados „NC“ y „COM“ en
línea a una de las entradas de su sistema de alarma.
- Si su sistema de alarma trabajase con contactos de cierre (NO),
conectar los bornes denominados „NO“ y „COM“ en paralelo a uno
de los contactos de su sistema de alarma.
7. Si hay algún problema:
- Si la inspección funcional no provoca una alarma, controle el
tendido de los cables según el esquema de conexión
- Si la alarma suena inmediatamente después de la conexión
7. Si hay algún problema:
inicial y de haber terminado la fase de precalentamiento, entonces
posiblemente no se guardó correctamente el sensor y está por
eso sucio. Repita el proceso de conexión varias veces, hasta que
no suene más la alarma.
- De haber otro problema que no se describa aquí, comprobar las
conexiones eléctricas según el esquema de conexión. Si el error
está en la conexión, póngase en contacto con su distribuidor o
nuestro servicio técnico.
16 17

Dansk
Til lykke med købet af Deres nye G.A.S.-pro. De har erhvervet
et apparat, som teknisk er up-to-date og testet og godkendt
i overensstemmelse med de europæiske retningslinier for
køretøjer. G.A.S.-pro sporer narkosegasser, askegasser og
alt efter udstyr også kulmonoxid i mindste koncentrationer,
længe før disse gasser når en farlig koncentration. For at
gøre monteringen og håndteringen så enkel og fejlfri som
mulig, er G.A.S.-pro udstyret med AutoSence-indgange, en
dynamisk temperturtilpasning og en automatisk selvtester.
1.Placering og montering af sensorer:
- Alt efter vogntype kan det være nødvendigt at montere ere
sensorer.
- Er det kun én soveplads, der skal sikres, skal sensoren ikke
placeres længere væk end én meter fra sengen i halv højde fra
gulvet til sengen.
- Skal ere sengepladser sikres i forskellig højde, anbefales det at
placere ere sensorer i nærheden af sovepladserne.
- Skulle kabelets længde ikke være tilstrækkelig, kan kablet
forlænges med et gængs kabel af samme eller større tværsnit på
op til 7 meter.
Info: Såvel narkosegasser som askegas er tungere end luft!
- Anvendes en CO-sensor, kan denne monteres i vilkårlig højde, da
kulmonoxid har samme vægtfylde som luft.
Montering på følgende steder frarådes:
- Varmeblæsere (mindste afstand 1 m)
- Bly-syrebatteri (minste afstand 1,5 m)
- Fugtige områder
1.1. Forberedelse af monteringen:
På monteringsstedet bores et hul (hhv. 20 mm og 12 mm til
CO-sensor) og det medleverede hylster presses ind ude fra.
1.2. Fastgørelse af sensoren:
Sensoren fastgøres indefra ved hjælp af vedlagte skruer.
!!! Anvend under ingen omstændigheder klæbestoffer med
opløsningsmidler eller tætningsmidler med silikone !!!
Dansk
2. Monteringssted:
- Da der ikke er nogen sensor i apparatet, kan G.A.S.-pro monteres
hvor som helst (også i skabet).
- Montering i umiddelbar nærhed af varmeapparat eller »boiler«
frarådes, da dette kan påvirke den dynamiske
temperaturtilpasning.
- Monteres G.A.S.-pro i skabet, kan det være nyttigt med montering
af en ekstern sirene (art. Nr.:THG-2-00001), da den interne bipper
muligvis kan være vanskelig at høre. Da driftsindikatoren sidder på
kabinettets forside, kan det være hensigtsmæssigt med en ekstern
driftsindikator (art.nr.:THG-2-00004) ved montering i skabet.
3. Tilslutning til sensorer / sirene / automatisk aktivering
- G.A.S.-pro kan fungere med indtil 3 sensorer. Dette kan, efter eget
valg, være narkosegas/askegassensorer, CO-sensorer eller en
kombination af begge.
- G.A.S.-pro har en alarmudgang, som kan forbindes med alle
gængse alarmanlæg i køretøjer.
Den eksterne sirene tjener til at afskrække en evt. gerningsmand
eller til alarmering af evt. forbipasserende.
- Med G.A.S.-pro er en automatisk aktivering/deaktivering mulig
via køretøjets tænding (aktiv ved slukket tænding/inaktiv
med tændingen aktiveret). For tilslutning se sidste side. Denne
tilslutningsvariant anbefales. Skulle denne variant ikke være
aktuel, kan G.A.S.-pro naturligvis også aktiveres ved en afbryder
(læg +12V via en afbryder ved klemme »IGN«)
!!! Alt tilslutningsarbejde skal udføres i spændingsfri
tilstand!!!
Se el-diagram på sidste side.
4. Tilslutning til et alarmanlæg:
- De este alarmanlæg arbejder med åbne kontakter (NC). Tilslut
klemmerne på række med betegnelserne »NC« og »COM« til en af
indgangene i Deres alarmanlæg.
- Fungerer Deres alarmanlæg med lukke kontakter (NO), tilsluttes
klemmerne med betegnelsen »NO« og »COM« parallelt til en af
Deres alarmanlægs kontakter.
18 19

Dansk Dansk
Vigtigt:
Brugeren er ansvarlig for, at apparatet anvendes i overensstemmelse
med hensigten og må sikre, at der ikke kan opstå materielle
skader, kvæstelser eller ulykker pga. manglende overholdelse af
vejledningen i den medleverede brugervejledning. Ved person-
eller tingsskader begrundet i uhensigtsmæssig anvendelse eller
manglende overholdelse af ovennævnte vejledning er Thitronik
GmbH. ikke forpligtet til at yde skadeserstatning.
5. Anlæggets drift og funktion:
- Efter aktivering signalerer G.A.S.-pro med 3 bip-toner, at den
er driftsklar og driftsindikatoren på kabinettets forside lyser
konstant.
- Efter opvarmningsfasen (ca. 4 min.) blinker driftsindikatoren
periodisk og G.A.S.-pro er nu i stand til at spore gasser.
- I tilfælde af alarm lyder den integrerede alarm og, hvis til stede,
den eksterne sirene i ca. 30 sekunder. Spores der stadig gas efter
en alarmpause på 30 sekunder, lyder alarmen på ny.
Ved en kulmonoxidalarm lyder den eksterne sirene 10
sekunder.
- Konstateres en sensorfejl eller kabelfejl ved den permanente
selvtest, lyder en konstant vedvarende tone, indtil defekten er
afhjulpet.
6. Funktionstest:
- Efter installation skal der gennemføres en funktionstest for alle
sensorer.
6.1 Aktiver G.A.S.-pro og vent til opvarmningsfasen er tilendebragt
og driftsindikatoren blinker.
6.2 Lad nu lightergas sive hen mod sensor 1. Efter nogle få
sekunder lyder alarmen.
6.3 Vent ca. 30 sekunder og gentag proceduren med alle tilsluttede
sensorer.
6.4 Funktionstesten for CO-sensorer er beskrevet i CO-sensorens
brugervejledning.
7. Problembearbejdning
- Fører funktionstesten ikke til alarm, bør De checke
ledningsføringen vha. ledningsdiagrammet.
- Skulle alarmen lyde efter den første aktivering og
opvarmningsfasen,
har sensoren evt. ikke være korrekt opbevaret, og er derfor meget
snavset. Gentag aktiverings-proceduren ere gange, indtil der ikke
mere lyder alarm.
- Dukker der andre problemer op, end beskrevet her, check venligst
ledningsføringen vha. ledningsdiagrammet. Ligger fejlen ikke i
ledningsføringen, kontakt da Deres forhandler eller vor tekniske
Hotline.
Tekniske data:
Spændingsforsyning: 9 – 30 VDC
Strømforbrug: ca. 10mA (central enhed)
ca. 75mA (pr. sensor)
ca. 40mA (CO-sensor)
Vægt: ca. 140g
Detektor: fra 50ppm narkosegasser, Propan, Butan
fra 300ppm kulmonoxid (optimal)
Leveringsindhold: Centralenhed inkl. sensor,
opklæbningsmateriale til alarm,
betjeningsvejledning og monteringsmateriale.
Garanti 24 måneder fra købsdatoen.
For at undgå skader på apparatet, anvendes kun originalt
tilbehør. I modsat fald ophører garantien!
Kompatibelt tilbehør:
Ekstern sirene art.nr.: THG-2-00001
Ekstra sensor art.nr.: THG-2-00002
CO-sensor art.nr.: THG-2-00003
Ekstern LED art.nr.: THG-2-00004
Back up sirene art.nr.: THG-2-00016
20 21

NederlandsNederlands
Wij feliciteren u met u aankoop van de gas-pro. U heeft
een apparaat gekocht die voldoet aan de laatste technische
specicaties en die volgens de Europese KFZ- richtlijnen
getest en toegelaten is.
GAS-pro detecteert narcose gas, essengas ( butaan- en
propaan gas) en na installatie van een CO- melder ook in
zeer kleine hoeveelheden koolmonoxide, dit voordat het gas
een bedreigende hoeveelheid vormt.
Om de inbouw zo makkelijk mogelijk te maken en dat dit
zonder problemen verloopt is de gas-pro met autosense
aansluitingen, een dynamische temperatuur aanpassingen
een automatische zelftest uitgerust.
1. Plaatsing / montage van de sensoren:
- afhankelijk van het voertuigtype kan het gebruik van meerdere
sensoren noodzakelijk zijn.
- wordt alleen de slaapplaats beveiligd, moet de sensor op niet
verder dan 1 meter in het midden tussen hoofdeind en voeteneind
geplaatst worden.
- worden er meerder slaapplaatsen op verschillende hoogten
beveiligd, dan wordt aanbevolen meerdere sensoren in de buurt
van de slaapplaatsen geplaatst worden.
is de standaard kabellengte niet voldoende kan deze met kabel
met dezelfde diameter verlengt worden tot een maximum lengte
van 7 meter.
Info: narcosegas en essengas is zwaarder dan lucht!
- Wordt er ook een CO-melder gebruikt, dan kan deze op elke
gewenste hoogte gemonteerd worden, omdat koolmonoxide even
zwaar is als lucht.
Bij de volgende plaatsen is montage af te raden:
- Verwarmings uitstroom ( minstens 1 meter afstand)
- Gell- zuur accu’s ( minstens 1.5 meter afstand
- Vochtige plaatsen
1.1 voorbereiding van de montage:
boort u op de montage plaats een gat van (20 mm en voor CO-
sensor 12 mm) en druk de meegeleverde huls van buiren uit in
het gat.
2. montage plaats van de basis unit:
- omdat er op de basis unit geen sensoren zitten kan de unit op elk
gewenste plek (ook in de hangkast) geplaatst worden
- plaatsing van de basis unit in de buurt van verwarming of
warmwater boiler wordt afgeraden dit omdat dit negatieve invloed
kan uitoefenen op de dynamische temperatuur aanpassing
- wordt de GAS-pro in de hangkast gemonteerd dan is het gebruik
van een externe sirene (artikel nummer THG-2-00001) wenselijk
omdat de interne sirene mischien niet hoorbaar is.
- Omdat de bedrijfsindicator op de basis unit zit is het mischien
wenselijk dat de externe bedrijfsindicator gemonteerd wordt
(artikel nummer THG-2-00004).
1. Plaatsing / montage van de sensoren:
1.2 bevestigen van de sensoren:
bevestig de sensor van binnen uit met behulp van de
meegeleverde schroeven.
!!! in geen geval vluchtige lijmstoffen of kitten op silicone
basis gebruiken!!!
3. montage van de sensoren/ sirene/ automatische
uitschakeling:
- op de GAS- pro kunnen tot 3 sensoren aangesloten worden, dit
kunnen naar eigen keuze narcose/essengas sensoren, CO-
sensoren of een combinatie hiervan zijn.
- Gas-pro heeft ook een alarm aansluiting, hierop kan elk
voertuigalarm aangesloten worden.
- De externe sirene dient voor waarschuwing van omstanders en
afschrikken van de dader
- GAS-pro beschikt over een automatische aan/uit schakeling via
de voertuig ontsteking (actief bij een uitgeschakelde motor/ niet
actief bij ingeschakelde motor) Aansluiting zie laatste pagina.
Deze aansluitmogelijkheid wordt aanbevolen. Is deze
aansluitmogelijkheid niet mogelijk kan de GAS-pro ook via een
schakelaar gemonteerd worden. ( +12 volt van de schakelaar aan
klem"ING" monteren )
!!! alle montages kunnen in spannings vrije toestand gedaan
worden !!!
aansluitschema zie laatste pagina
22 23

Nederlands
5. bediening en functies van de GAS-pro:
- na het aanzetten van de GAS-pro geeft de basis unit 3 pieptonen
die aangeven dat de unit aanstaat en de bedrijfsaanduiding brand
continu
- na de voorverwarmingsfase ( ca. 4 minuten) knippert de
bedrijfsaanduiding periodiek, de GAS-pro kan nu gas detecteren
- in geval van een gasmelding gaan de interne en eventuele
externe sirene ca. 30 sekonde af. wordt er na een alarmpauze van
30 seconde nag steeds gas gedetecteerd gaat het alarm weer af.
Bij een koolmonoxide alarm gaat de externe sirene 10 sek. af
- wordt er tijdens de permanente zelfdiagnose een sensordefect of
een kabelbreuk geconstateerd klinkt er een constante toon die
blijft klinken totdat het defekt verholpen is
Technische gegevens:
Spanning: 9-30 volt
Stroomafname: ca. 10 mA ( basis unit)
ca. 75 mA ( gas sensor)
ca 40 mA ( CO sensor)
Gewicht: ca. 140 gr.
Detektie: vanaf 50 ppm narcosegas, propaan, butaan
vanaf 300 ppm koolmonoxide
Basis uitvoering: basis unit incl. sensor, alarmstikker, handleiding
en montage materiaal.
Garantie: 24 maanden na aankoopsdatum
Om schade aan het apparaat te vermijden gebruik alleen
originele materialen. Worden deze niet gebruikt vervalt de
garantie
Toebehoren:
externe sirene: artikel nummer THG-2-00001
losse sensor: artikel nummer THG-2-00002
CO-sensor: artikel nummer THG-2-00003
Back up siren: artikel nummer THG-2-00016
externe bedrijfsindicator: artikel nummer THG-2-00004
7. probleem oplossing:
- Treedt er een ander probleem op controleer eerst de complete
bedrading met behulp van het aansluitschema. Ligt het probleem
niet hier neem dan kontakt op met de leverancier.
4. aansluiting aan een alarmsysteem:
- de meeste alarmsystemen werken met open kontakten (NC) sluit
de met (NC) en (COM) gemerkte klemmen in rij aan op de ingang
van uw alarmsysteem
- wekt u alarmsysteem met gesloten kontakten (NO) sluit dan de
met (NO) en (COM) gemerkte klemmen parallel aan op een van
de kontakten van uw alarmsysteem.
Nederlands
6. funktietest:
- na de installatie moet er voor elke geinstalleerde sensor
een funktietest gehouden worden
6.1 schakel de GAS-pro in en wacht tot de voorwarmfase voorbij is
en de bedrijndicator knippert
6.2 aktiveer met behulp van een aansteker sensor 1 zodat het alarm
afgaat
6.3 wacht nu 30 sekonden en doe dit ook bij de andere sensoren
6.4 de funktietest voor de CO-sensor staat beschreven in de
gebruiksaanwijzing van de CO-sensor
7. probleem oplossing:
- gaat het alarm na de functie test niet af controleer de aansluiting
via het aansluitschema.
- mocht na het eerste keer inschakelen van het apparaat of na
aoop van de voorwarm fase direkt het alarm afgaan, kan het zijn
dat de sensor vervuilt geraakt is tijdens de montage. Herhaal het
inschakelen van het apparaat meerdere keren totdat het alarm niet
meer klinkt.
belangrijke aanwijzing
de installateur draagt de verantwoordelijkheid voor dat de
apparatuur gebruikt wordt waarvoor het bedoelt is en moet
zorgdragen dat er geen materialen, schades, verwondingen of
ongevallen voor kunnen komen door dat het niet volgens de
voorschriften.
24 25

              
                                                                                              
                      
   
    
     
    
        
        
        
        
      
      
        
       
      
             
      
       
   
                  
          

Wiring diagramm 26
NC NO
