Thomasville Ellamar THMSVL36CVDG User manual

Model # THMSVL36CVDG
THMSVL36CVW
Date: 2021-03-10 Rev. 0001-A
USE AND CARE GUIDE
36” VANITY
Customer Service: 1-866-942-5362 English, French and Spanish
Monday - Friday, 8:30 a.m. - 4:30 p.m. PST
(Toll-free in U.S. and Canada only)
E-mail: [e-mail]
www.whalenfurniture.com

2
Table of Contents
Table of Contents .......................................................... 2
Safety Information ......................................................... 2
Warranty ......................................................................... 3
Limited Lifetime Warranty ............................................................. 3
Minnesota Residents .................................................... 3
Minnesota residents ...................................................................... 3
Pre-Assembly ................................................................ 4
Planning Assembly ....................................................................... 4
Tools required .............................................................................. 4
Hardware Included ....................................................................... 4
Package Contents ........................................................................ 5
Assembly ....................................................................... 6
Care and Cleaning ........................................................ 9
Maintenance & Consumer Responsibilities ............... 9
Service Parts ............................................................... 10
Safety Information
□ Please read and understand these instructions before
assembling and using this product. Save these instructions for
future reference.
MAXIMUM RECOMMENDED WEIGHT LOADS
WARNING:
Do not stand on the vanity. Use the vanity on level
ground. Exceeding the maximum weight limits will compromise the
integrity of the vanity structure and could cause the vanity to fail.
Maximum load 200 lb.
(90.71 kg)
Maximum load 30 lb.
(13.6 kg)

3
Warranty
LIMITED LIFETIME WARRANTY
This product is warranted to the original purchaser. If there is a failure in this unit due to defects in materials or workmanship, the manufacturer will
repair or replace this item at our discretion without charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and does not cover chipping, flaking, scratches, rust,
dents, or other damages to the surfaces of this product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or limitation of incidental or consequential damages,
so the above limitation may not apply to you. This warranty gives you specific legal rights and you may have other rights which vary from state to
state.
Minnesota Residents
MINNESOTA RESIDENTS
"IMPORTANT HEALTH NOTICE.
SOME OF THE BUILDING MATERIALS USED IN THIS HOME (OR THESE BUILDING MATERIALS)
EMIT FORMALDEHYDE. EYE, NOSE, AND THROAT IRRITATION, HEADACHE, NAUSEA AND A
VARIETY OF ASTHMA-LIKE SYMPTOMS, INCLUDING SHORTNESS OF BREATH, HAVE BEEN
REPORTED AS A RESULT OF FORMALDEHYDE EXPOSURE. ELDERLY PERSONS AND YOUNG
CHILDREN, AS WELL AS ANYONE WITH A HISTORY OF ASTHMA, ALLERGIES, OR LUNG PROBLEMS,
MAY BE AT GREATER RISK. RESEARCH IS CONTINUING ON THE POSSIBLE LONG-TERM EFFECTS OF
EXPOSURE TO FORMALDEHYDE.
REDUCED VENTILATION MAY ALLOW FORMALDEHYDE AND OTHER CONTAMINANTS TO
ACCUMULATE IN THE INDOOR AIR. HIGH INDOOR TEMPERATURES AND HUMIDITY RAISE
FORMALDEHYDE LEVELS. WHEN A HOME IS TO BE LOCATED IN AREAS SUBJECT TO EXTREME
SUMMER TEMPERATURES, AN AIR-CONDITIONING SYSTEM CAN BE USED TO CONTROL INDOOR
TEMPERATURE LEVELS. OTHER MEANS OF CONTROLLED MECHANICAL VENTILATION CAN BE
USED TO REDUCE LEVELS OF FORMALDEHYDE AND OTHER INDOOR AIR CONTAMINANTS.
IF YOU HAVE ANY QUESTIONS REGARDING THE HEALTH EFFECTS OF FORMALDEHYDE,
CONSULT YOUR DOCTOR OR LOCAL HEALTH DEPARTMENT."

4
PLANNING ASSEMBLY
Compare all parts with the Hardware Included and Package Contents list. If any part appears missing or damaged, do not assemble this product and
contact the Customer Service Team at 1-866-942-5362.
TOOLS REQUIRED
Phillips
screwdriver
Drill Bit Silicone
compou
n
d
Level
Stud finder

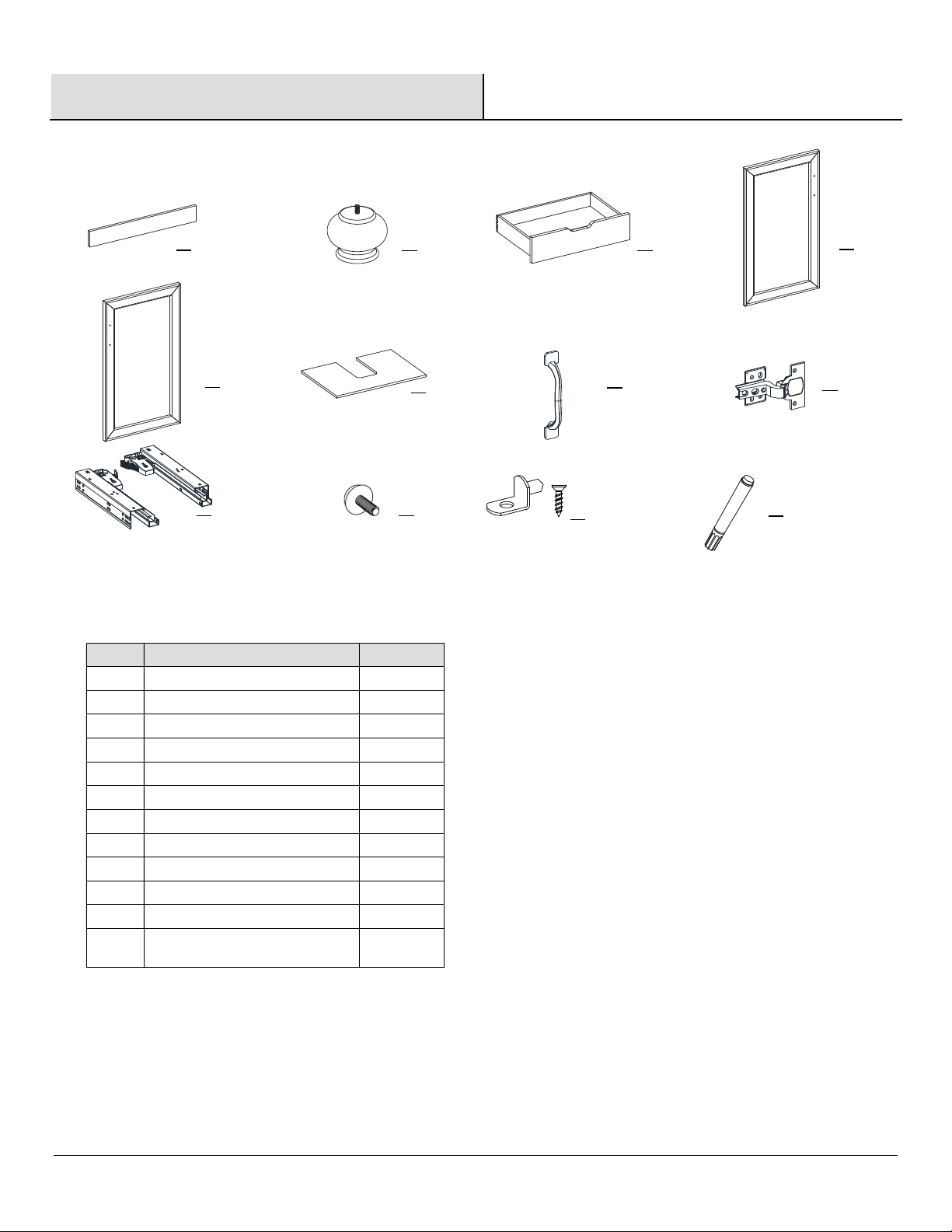

HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Pre-Assembly
Part
Description
Quantity
AA
Touch
-
up Pen
1
AA （not included for Item #THMSVL36CVW）

5
C
Pre-Assembly (continued)

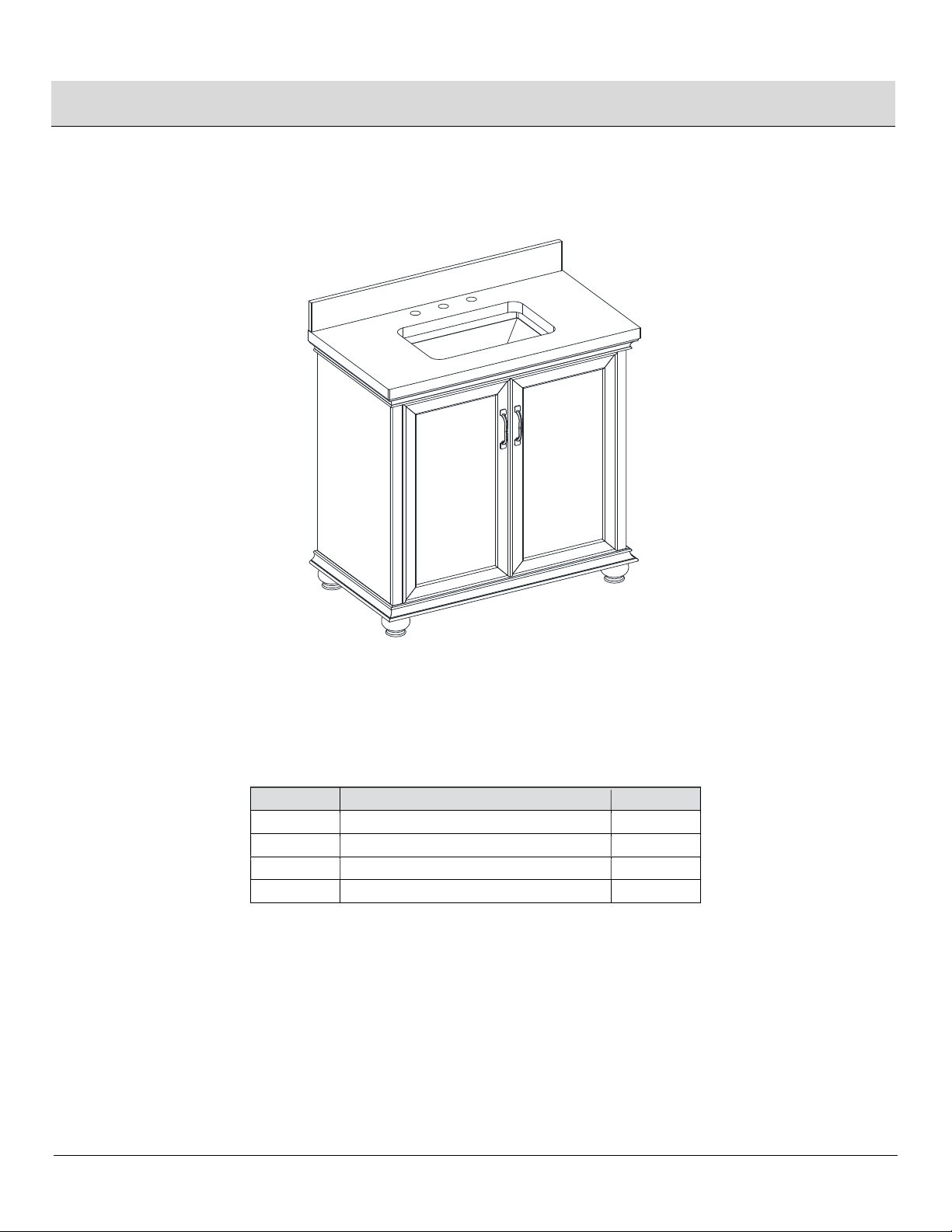

PACKAGE CONTENTS
Part
Description
Quantity
A
Vanity Top
(preassembled)
1
B
Vanity
Base
1
C
Backsplash
1
D
Feet
4
B
D
A

6
Assembly
1 Feet Assembly & Adjustable Level
□ Attach suppot leg (D) to bottom of vanity base (B) and screw the pre-assembled bolt into place.
□ In case of uneven floors, floor levelers are provided at the bottom of the vanity. If necessary, adjust floor levelers by hand to correct
tilting and/or level doors.
2 Water Supply Lines and Drain Assembly Guide
□ Mark wall for vanity placement and note the location of the water supply lines and drain on the back panel of vanity.
□ Move vanity (B) into proper place against the wall.
□ Install faucet, drain and supply lines (none included) to vanity top (A) according to the instructions supplied with those items.
B
A
B
D

7
Assembly

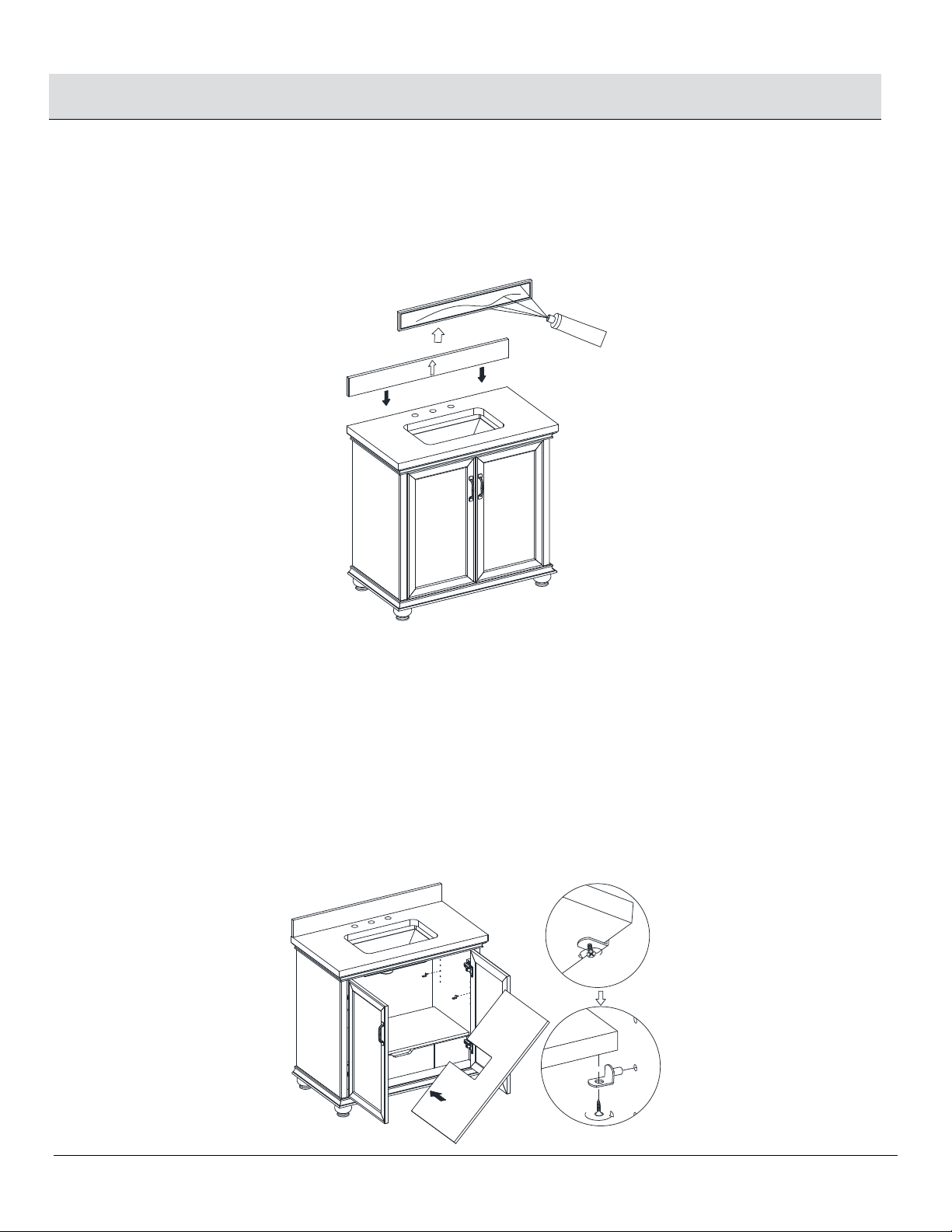

3 Backsplash Assembly
□
To mount the backsplash (C) to the wall, apply a thin bead of silicone compound (not included) to the unpolished back side an
d bottom
of the backsplash (C). Position backsplash (C) as shown onto vanity top (A) and against the wall. Clean any excess silicone compound
before allowing to dry.
4 Adjustable shelf
□
Note: The adjustable shelves are pre
-
installed for shipping.
If the shelf position is not to your liking, you will need to reposition the shelf
by following the steps below:
a. Look under the shelf, and locate the wood screws holding the shelf to the shelf supports.
b. Remove the wood screws from each shelf support with a Phillips screwdriver (not included).
c. Remove the adjustable shelf from the vanity (B).
d. Remove the shelf supports from the vanity (B) and re-position them in the desired location. Make sure you place the shelf supports
in the same level so the shelf is not tilted.
e. Place the adjustable shelf back onto the shelf supports.
f. Using the Phillips screwdriver, reinstall the wood screws through the shelf supports and into the shelf.
B
C
A
Silicone

8
Assembly

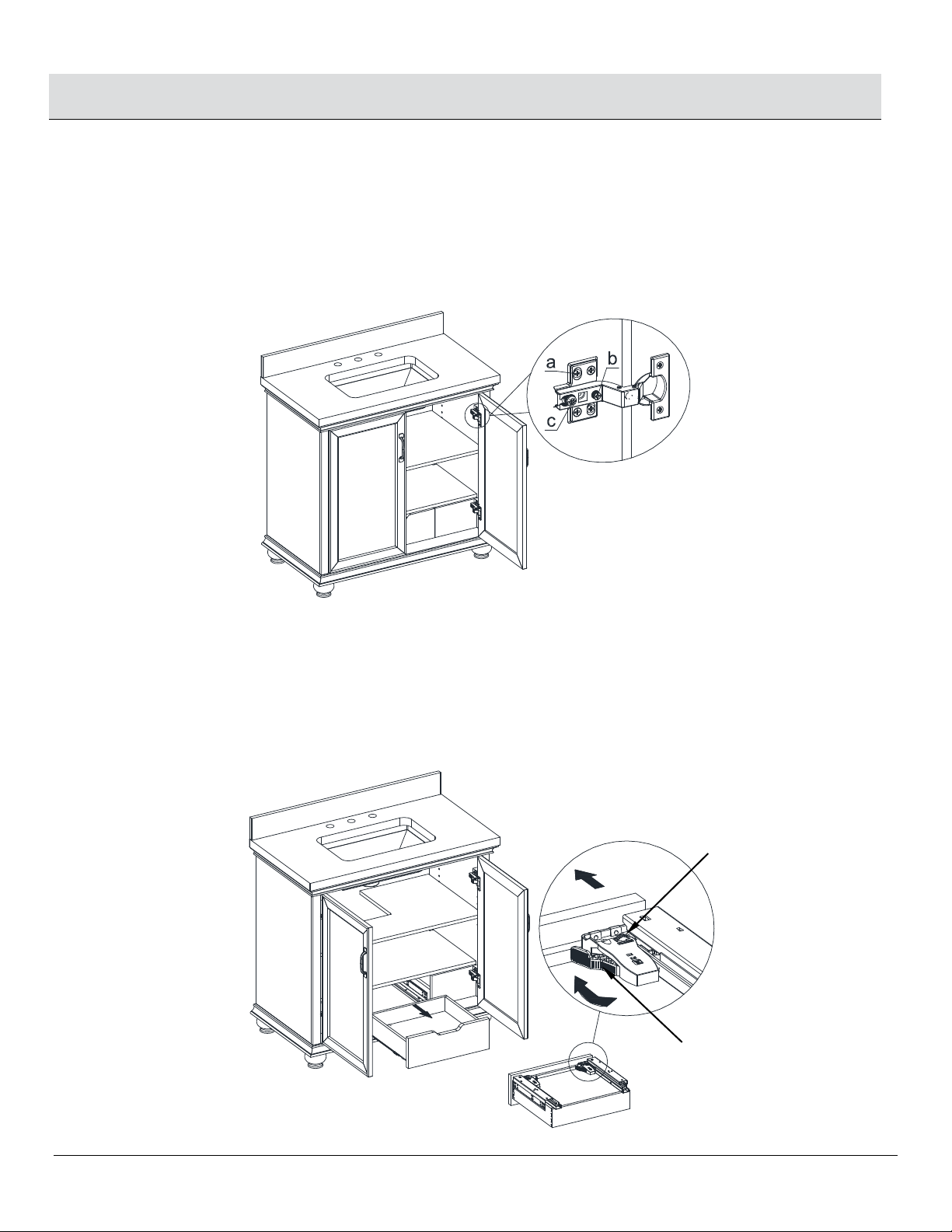

5 Hinge Adjustment For Door Alignment
□ If the doors preassembled to vanity base (B) require adjustment, follow the below options as needed:
□ To adjust door up or down, loosen screws (a), adjust door and retighten screws.
□ To adjust door left and right, turn screw (b) in or out.
□ To adjust door in and out, loosen screw (c), adjust door and retighten screw.
6 Adjust drawer
□
If you
need to remove the drawer, please press the Release Levers on the mechanisms
pre
-
attached underneath the drawer kit at both
ends.
□ If necessary, you can push the Adjustment Clips on the bottom mechanisms to adjust the top and bottom gaps of the drawer.
B
Adjustment Clip
Release Lever

9
Care and Cleaning
□ Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
□ You can clean the vanity with a gentle, non-abrasive household cleaner. Make sure to dry the wood immediately with a soft cloth or towel.
□ Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch; for worn areas, stroke in direction of wood grain. Rub excess
colorant promptly with a soft cloth.
□ Keep product away from direct sunlight as it may damage the finish.
□ Please clean all fluids from the stone surface to prevent stains. we strongly suggest that red wine spills be wiped off immediately to prevent
permanent damage to the stone surface.
Maintenance & Consumer Responsibilities
Stone countertops are surprisingly resilient to stains and scratches. However, as a preventative measure, any spills on the stone surfaces should be
wiped up within a reasonable amount of time. Don’t let liquid sit on the stone overnight. Stones are most prone to staining by oil and acid, so be sure
to blot these spills up as soon as they happen. Follow up by cleaning the stone with a mild non-abrasive soap and water.
In bathrooms specifically, stone tends to attract soap scum, just like man-made tile. Rinse vanity top with clean, hot water frequently.
The use of sealers is also a powerful preventative measure. Your stone was sealed at the factory, but reapplication is necessary over time. How
often is determined by the quality of the sealer used, and the frequency of use. We recommend using a penetrating non-toxic sealer for bath areas,
but a food-safe sealer is is typically not necessary.
If stains and scratches do occur, there are many things you can do as a consumer to remove them. Remove oil based stains with acetone, mineral
spirits, or ammonia. Organic stains like coffee, tea, or juice can be removed with hydrogen peroxide, mixed with a few drops of ammonia.
Water spots or rings are the most common problem with bath vanities, and are caused by minerals left behind when water evaporates. These can be
removed by buffing the spots gently with 00 gauge steel wool. Likewise, small nicks and scratches can often be removed the same way. Larger
scratches, chips, and resilient stains may require professional help. Please contact your local stonemason for details.
Remember the following list of DOs and DON’Ts:
□ DO use preventative cleaning measures to keep your stone pristine.
□ DO use sealers, applied according to the product specific directions.
□ DO blot spills quickly, and wash with mild soap and warm water.
□ DON’T use harsh bathroom cleaners or grout cleaners on any natural stone.
□ DON’T worry if you get a significant stain or scratch that your stone investment is ruined. Virtually anything can be fixed with professional
help.

10
Service Parts
Part Description Quantity
C Backsplash 1
D Feet 4
E Inner Drawer 1
F Left Door 1
G Right Door 1
H Adjustable Shelf 1
I Handle with Bolt 2
J Slow Close Hinge 4
K 12in Drawer Slides 1
L Leveler 4
M Shelf Support with Screw 4
AA Touch-up Pen （not included
for Item #THMSVL36CVW）
1
AA
C
G
D
I
J
E
K
F
L
H
M
