Timberk T-WSS30-N28-V User manual

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
INSTRUCTION MANUAL
ПАЙДАЛАНУ ЖӨНІНДЕГІ НҰСҚАУЛЫҚ
RU ЭЛЕКТРИЧЕСКИЙ НАКОПИТЕЛЬНЫЙ ВОДОНАГРЕВАТЕЛЬ ........ 2
GB ELECTRIC STORAGE WATER HEATER............................................... 17
KZ ЭЛЕКТРЛІК ЖИНАҚТАУШЫ СУҚЫЗДЫРҒЫШ.................................. 29
Модели:
T-WSS30-N28-V
T-WSS50-N28-V
T-WSS80-N28-V
T-WSS100-N28-V

IM2022
2
Уважаемый покупатель!
Благодарим Вас за удачный выбор и приобретение электрического
накопительного водонагревателя. Он прослужит Вам долго.
1. ВАЖНАЯ ИНФОРМАЦИЯ
Просим внимательно ознакомиться с руководством по эксплуатации
перед использованием прибора. В данном руководстве по эксплуатации
содержится важная информация, касающаяся Вашей безопасности, а
также рекомендации по правильному использованию прибора и уходу за
ним. Сохраните руководство по эксплуатации вместе с гарантийным
талоном, кассовым чеком, по возможности, картонной коробкой и
упаковочным материалом. В данном руководстве по эксплуатации
описываются разные виды данного типа устройства. Приобретенный
Вами прибор может несколько отличаться от описанного в руководстве,
что не влияет на способы использования и эксплуатации. Производитель
оставляет за собой право без дополнительного уведомления вносить
незначительные изменения в конструкцию изделия, кардинально не
влияющие на его безопасность, работоспособность и функциональность.
В тексте и цифровых обозначениях данной инструкции могут быть
допущены опечатки.
ВНИМАНИЕ!
Важные меры предосторожности и инструкции, содержащиеся в данном
руководстве, не включают всех возможных режимов и ситуаций, которые
могут встречаться. Изготовитель не несет ответственности в случае
повреждения прибора или его отдельных частей во время
транспортировки, в результате неправильной установки, в результате
колебаний напряжения, а также в случае, если какая-либо часть прибора
была изменена или модифицирована.
ПРИМЕЧАНИЕ
На изделии присутствует этикетка, на которой указаны все необходимые
технические данные и другая полезная информация о приборе.
Используйте прибор только по назначению, указанному в данном
руководстве.
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
При использовании водонагревателя, необходимо соблюдать ряд мер
предосторожности. Неправильная эксплуатация в силу игнорирования
мер предосторожности может привести к причинению вреда здоровью
пользователя и других людей, а также нанесению ущерба их имуществу.
1. Внимательно прочитайте данную инструкцию перед
эксплуатацией прибора во избежание поломок при
использовании.
2. Перед первоначальным включением проверьте, соответствуют ли
технические характеристики, указанные на изделии параметрам
электросети.

IM2022
3
3. Любой электроприбор должен находиться под наблюдением во
время его эксплуатации, особенно, если неподалёку от него
находятся дети. Внимательно следите за тем, чтобы дети не
прикасались к прибору.
4. Перед установкой водонагревателя, не подключая его к
электросети, проверьте и убедитесь, что сетевая розетка для
водонагревателя имеет контакт заземления и правильно
заземлена. При отсутствии заземляющего контура в вашей
электросети эксплуатация водонагревателя опасна для жизни.
5. Во избежание перегрева и риска возникновения пожара, а также
повреждения внутренней электрической сети, не изменяйте длину
сетевого шнура и не подключайте водонагреватель через
электрические удлинители.
6. Запрещается включать водонагреватель, если он не наполнен
водой или, если обнаружена непроходимость воды через
предохранительный клапан.
7. Никогда не используйте водонагреватель, если он неисправен.
8. Не снимайте крышки водонагревателя во время его работы.
9. Незамедлительно отключите водонагреватель от электрической
сети, если от него идут странные звуки, запах или дым.
10. Всегда отключайте водонагреватель от электрической сети во
время грозы.
11. Всегда отключайте устройство от электросети перед техническим
обслуживанием, сборкой, разборкой и очисткой, или если Вы его
не используете. Чистку и техническое обслуживание производите
в соответствии с указаниями данного руководства по
эксплуатации.
12. Не используйте опасные химические вещества для чистки
водонагревателя и не допускайте их попадания на него.
13. Не использовать вне помещений или в условиях повышенной
влажности.
14. При повреждении шнура питания его замену, во избежание
опасности, должны производить изготовитель, сервисная служба
или подобный квалифицированный персонал.
15. Во избежание опасности поражения электрическим током не
размещайте сетевой шнур рядом с нагревательными приборами
и легковоспламеняющимися или горючими веществами.
16. Поскольку температура воды в водонагревателе может достигать
75°С, при использовании водонагревателя не следует
подставлять части тела под горячую воду при первом включении.
Для предотвращения ожогов правильно отрегулируйте
температуру вытекающей воды.
17. Не используйте водонагреватель, в целях, не предусмотренных
этим руководством по эксплуатации.
18. Не используйте водонагреватель во взрывоопасной или
коррозионной среде. Не храните рядом с прибором бензин и
другие летучие легковоспламеняющиеся жидкости - это очень
опасно!
19. Запрещено вносить изменения в конструкцию водонагревателя
или модифицировать его.
20. Любые сервисные работы должны производиться
специализированной организацией, квалифицированными

IM2022
4
специалистами. Неправильная установка может повлечь за собой
отказ в гарантийном обслуживании.
21. После того, как вы выбрали правильное место установки
водонагревателя, определите точки для отверстий под
выбранный Вами крепёж (определяются в соответствии со
спецификацией прибора, который вы выбрали). Просверлите в
стене два отверстия соответствующей глубины с использованием
сверла, подходящего по размеру под крепёж, установите крепёж в
отверстия и затем повесьте на него электрический
водонагреватель.
22. Прибор не предназначен для использования лицами (включая
детей) с пониженными физическими, сенсорными или
умственными способностями или при отсутствии у них жизненного
опыта или знаний, если они не находятся под присмотром или не
проинструктированы об использовании прибора лицом,
ответственным за их безопасность.
23. Этот прибор может использоваться детьми в возрасте от 8 лет и
старше, а также лицами с ограниченными физическими,
сенсорными или умственными способностями, если они прошли
контроль или инструктаж по безопасному использованию прибора
и, если они понимают связанные с этим опасности. Чистка и
техническое обслуживание прибора не должны производиться
детьми без присмотра.
24. Использовать только в бытовых целях согласно данному
Руководству по эксплуатации. Прибор не предназначен для
промышленного применения.
25. Дети должны находиться под присмотром для недопущения игр с
прибором.
26. Следите, чтобы шнур питания не касался острых кромок и горячих
поверхностей.
27. Если изделие некоторое время находилось при температуре ниже
0°С, перед включением его следует выдержать в комнатных
условиях не менее 2 часов.
28. Не пытайтесь самостоятельно ремонтировать прибор или
заменять какие-либо детали. При обнаружении неполадок
обращайтесь в ближайший Сервисный центр.
29. Не используйте принадлежности, не входящие в комплект
поставки.
30. При отключении прибора от электросети не тяните за шнур
питания, беритесь за вилку. Не перекручивайте и ни на что не
наматывайте его.
31. Запрещается разбрызгивать воду на нагреватель или поливать
его.
32. Не включать, если существует вероятность замерзания воды в
водонагревателе.
3. НАЗНАЧЕНИЕ ПРИБОРА
Электрический накопительный водонагреватель предназначен для
нагрева водопроводной воды в бытовых условиях и способен
подготовить большое количество горячей воды и поддерживать заданную
температуру автоматически. Используется для обеспечения горячей

IM2022
5
водой загородных домов, коттеджей, бань и других бытовых помещений,
в которых нет центрального горячего водоснабжения, а также в качестве
резерва в городских квартирах на период отключения горячей воды на
профилактику.
4. РАБОЧИЕ ХАРАКТЕРИСТИКИ
Технические характеристики
Технические характеристики водонагревателя приведены в таблице 1.
Таблица 1
Наименование
Ед. изм.
T-WSS30-
N28-V
T-WSS50-
N28-V
T-WSS80-
N28-V
T-WSS100-
N28-V
Объём
л
30
50
80
100
Параметры
электропитания
В/Гц
220~/50
220~/50
220~/50
220~/50
Номинальная
сила тока
А
6.8
6.8
6.8
6.8
Номинальная
потребляемая
мощность
Вт
1500
1500
1500
1500
Номинальное
давление
МПа
0.7
0.7
0.7
0.7
Фактическое
годовое
потребление
электроэнергии
кВт*ч
335.8
452.6
481.8
518.3
Постоянные
суточные
теплопотери
кВт*ч/сут
0.98
1.23
1.33
1.45
Время нагрева
(при Δt=30℃)
мин
40
70
112
136
Вес нетто
кг
11
14.3
20.1
24.9
Размеры
прибора
мм
570x434x250
860x434x250
975x515x288
1175x515x288
Степень
защиты
-
IPX4
IPX4
IPX4
IPX4
Класс
электрозащиты
-
I
I
I
I

IM2022
6

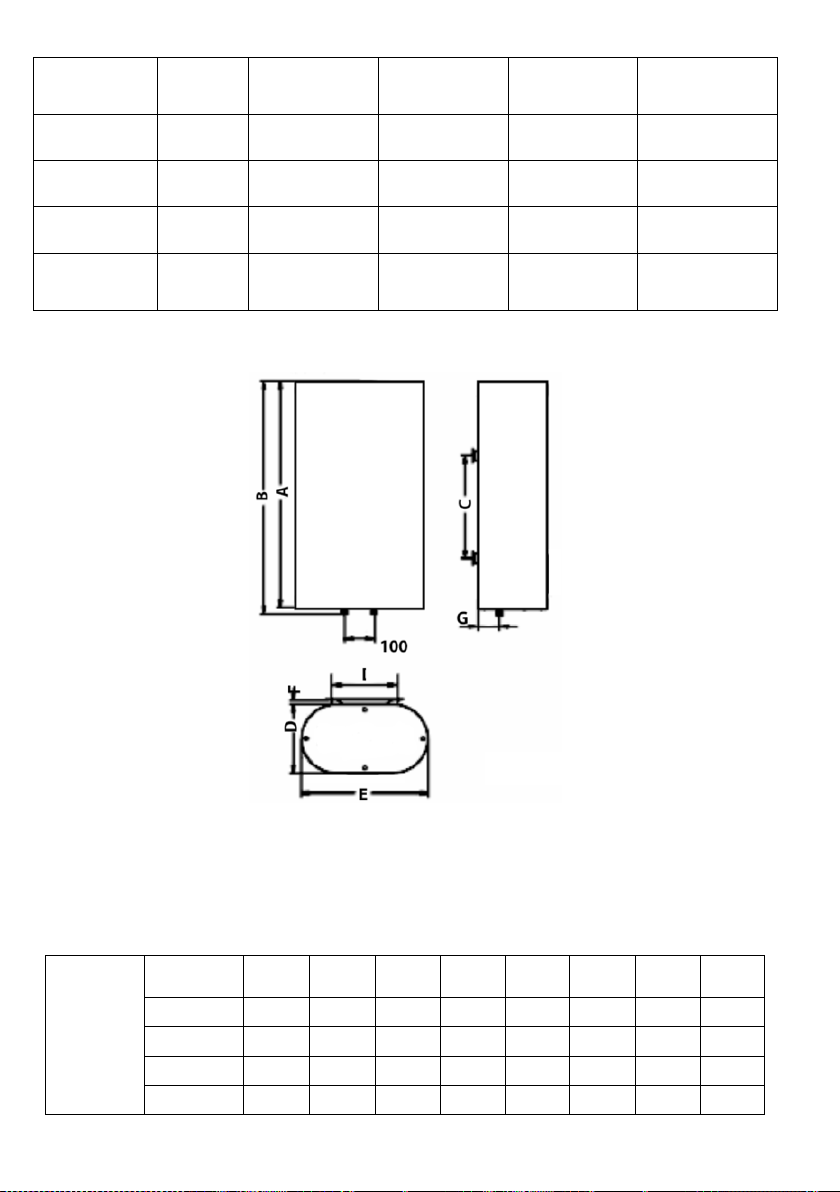

Размерные характеристики*
Рисунок 1
Размерные характеристики водонагревателя (в мм) согласно рисунку 1
приведены в таблице 2.
Таблица 2
T-WSS-
N28-V
Объем,
л
A
B
C
D
E
F
G
I
30
555
570
210
232
434
18
65
210
50
845
860
490
232
434
18
65
210
80
960
975
450
270
515
18
85
210
100
1160
1175
550
270
515
18
85
210
* Размеры указаны в мм, допускаются отклонения 1–5 мм.

IM2022
7
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Рисунок 2*
1. Верхняя комбинированная защитная крышка
2. Внешний декоративный корпус
3. Система переливов
4. Теплоизоляционный слой из пенополиуретана
5. Внутренний резервуар
6. Нагревательный элемент
7. Трубка датчика термостата
8. Защитный магниевый анод
9. Входной патрубок с рассекателем
10. Нижняя комбинированная защитная крышка
11. Комбинированный предохранительный клапан (требуется
обязательная установка на патрубок подачи холодной воды)
12. Аварийный слив избыточного давления воды (при работе
водонагревателя возможно подтекание воды из отверстия аварийного
слива. Это нормально)
13. Панель управления
14. Выходной патрубок
15. Верхняя часть выходного патрубка
16. Сетевой шнур с вилкой
*Изображение приведено в качестве справочной информации и может
отличаться от реального прибора

IM2022
8
6. КОМПЛЕКТ ПОСТАВКИ
1. Водонагреватель – 1 шт.
2. Комбинированный обратно-предохранительный клапан – 1 шт.
3. Руководство по эксплуатации –1 шт.
4. Гарантийный талон – 1 шт.
5. Упаковка - 1 шт.
7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
Местоположение
1. Электрический водонагреватель следует устанавливать на прочной
стене.
2. Стена, на которой устанавливается электрический водонагреватель,
должна выдерживать, как минимум, двойной вес водонагревателя,
полностью заполненного водой, на стене должны отсутствовать трещины
и другие повреждения. В противном случае необходимо принять меры
для усиления крепления или установить водонагреватель на
специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла в
трубопроводах место установки водонагревателя должно находиться, как
можно ближе к месту использования горячей воды.
4. При определении местоположения водонагревателя следует
обеспечить свободный доступ к нему из расчёта не менее 60 см между
нижней частью водонагревателя и полом, а также не менее 10 см между
верхней частью и потолком. Это даст возможность максимально удобно
обслуживать и регулировать водонагреватель при необходимости.
ВНИМАНИЕ!
Водонагреватель должен быть установлен на вертикальную стену строго
в вертикальном положении. Установка прибора в любом другом
положении или перекос относительно вертикали неизбежно приведет к
выходу водонагревателя из строя, созданию аварийной обстановки и
рассматривается производителем как не гарантийный случай.
Монтаж водонагревателя
ПРИМЕЧАНИЕ!
Электрический водонагреватель нельзя крепить на стене до того, как вы
убедитесь, что кронштейн установлен надёжно и прочно. В противном
случае электрический водонагреватель может упасть со стены, что может
привести к его повреждению и даже к серьёзным происшествиям с
причинением вреда здоровью и получением травм.

IM2022
9
Рисунок 3 Рисунок 4
После того, как вы выбрали правильное место установки
водонагревателя, определите точки для отверстий под крепеж
(определяются в соответствии со спецификацией прибора, который вы
выбрали). Просверлите в стене два отверстия соответствующей глубины
с использованием сверла, подходящего по размеру под крепёж,
установите крепёж в отверстия и затем повесьте на него электрический
водонагреватель (см. рисунки 3, 4).
Подключение к водопроводной магистрали
1. Водонагреватель подключается к водопроводной магистрали с
давлением минимум 0,1 МПа, максимум 0,7 МПа.
ПРИМЕЧАНИЕ!
Водонагреватель является прибором, действующим таким образом, что
давление воды в водонагревателе, соответствует давлению воды в
водопроводной магистрали. Если в магистрали давление превышает 0,7
МПа, то следует смонтировать перед водонагревателем редуктор
давления, чтобы давление не превышало 0,7 МПа.
2. Для подключения водонагревателя к водопроводной магистрали
применяются трубы диаметром 12 мм (G1/2).
3. Для предотвращения протечки при подсоединении труб используйте
резиновые уплотнительные прокладки на резьбовых окончаниях труб.
4. На входной патрубок, обозначенный голубым цветом и стрелкой
направления течения воды, накрутите предохранительный клапан так,
чтобы течение воды совпадало с направлением стрелки на корпусе
клапана. На отверстие сброса давления предохранительного клапана
(см. рисунок 6) оденьте дренажную трубку* для отвода воды (возможно
появление при нагревании) в канализацию (трубку необходимо направить
строго вниз и запрещено перегибать её).
5. Для облегчения обслуживания водонагревателя рекомендуется
установить сливной кран и тройник между патрубком входа холодной
воды и предохранительным клапаном. Данный тройник поможет быстрее
сливать воду из водонагревателя. Для удобства рекомендуется
подсоединить к отсечному крану тройника шланг для слива воды*. Этот

IM2022
10
шланг позволит направлять сливаемую из водонагревателя воду в
канализацию или другое выбранное Вами место.
6. К выходному патрубку, обозначенному красным цветом, подсоедините
желаемое количество точек потребления.
7. Откройте отсечной кран водопроводной магистрали и один из
разборных кранов. После наполнения резервуара, о чем свидетельствует
вытекание воды из разборного крана, закройте разборный кран и
проверьте герметичность всех соединений.
* не входит в комплект поставки. Необходимо использовать новые
шланги, повторное использование старых шлангов не допускается
ВНИМАНИЕ!
Запрещена эксплуатация водонагревателя без установки на входной
патрубок предохранительного клапана.
ВНИМАНИЕ!
Устройство сброса давления должно срабатывать регулярно для
удаления известковых осадков и проверки его работоспособности
ВНИМАНИЕ!
При жесткости воды в водопроводной магистрали более 450 мг/л
(СаСОз), перед входом воды в водонагреватель рекомендуется
использовать отдельный фильтр очистки воды для увеличения срока
службы нагревательного элемента.
Подключение к электрической сети
ВНИМАНИЕ!
Перед подключением накопительного водонагревателя убедитесь в том,
что водонагреватель заземлен надлежащим образом. Правильное
заземление важно для минимизации ударов током и опасности
возгорания. Шнур питания оснащён вилкой, с контактом заземления.
Устройство должно использоваться с правильно заземленной сетевой
розеткой.
1. Водонагреватель рассчитан на подключение к электрической сети с
однофазным напряжением 220В~. Перед подключением убедитесь, что
параметры электросети в месте подключения соответствуют параметрам,
указанным на маркировочной табличке с техническими данными прибора.
При установке водонагревателя следует соблюдать действующие
правила электробезопасности.
2. Электрическая розетка должна быть рассчитана на номинальный ток
не ниже 10A, электрический кабель с жилой сечением не менее 3х1,5 мм2
(для меди).
3. Электрические розетка и вилка должны всегда оставаться сухими во
избежание утечки электрического тока.
ПРИМЕЧАНИЕ!
В местах или на стене, куда может попасть вода, высота установки
электрической розетки должна быть не менее 1,8 м.

IM2022
11
4. Регулярно проверяйте, что электрическая вилка плотно подключена к
розетке. Проверку проводите в следующем порядке: вставьте
электрическую вилку в розетку, через полчаса работы выключите
водонагреватель и выньте вилку из розетки, проверьте рукой, не
нагрелась ли вилка. Если вилка нагрелась до температуры выше 50°С, во
избежание повреждений, происшествий, возникновения пожара в
результате плохого электрического контакта замените розетку на другую.
Это должен делать специалист.
ВНИМАНИЕ!
Использование водонагревателя без заземления опасно для жизни.
8. УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ
Панель управления
Рисунок 5*
1. Ручка терморегулятора
*Изображение приведено в качестве справочной информации и может
отличаться от реальной панели управления
Эксплуатация водонагревателя
1. Включение
1.1. Сначала откройте один из кранов выхода горячей воды, затем
откройте кран подачи холодной воды. Электрический водонагреватель
начнёт заполняться водой. Когда из крана горячей воды свободно
вытекает вода, это означает, что водонагреватель полностью заполнился
водой и кран выхода горячей воды можно закрыть.
ВНИМАНИЕ!
Во время обычной работы кран подачи холодной воды дол- жен быть
установлен в положение «open» («открыт»).

IM2022
12
1.2. Вставьте вилку сетевого шнура водонагревателя в розетку.
2. Установка температуры нагрева воды
2.1. Температуру воды в водонагревателе можно установить в диапазоне
от +35°С (±5°С) до +75°С (±5°С) (крайнее правое положение ручки
терморегулятора).
2.2. Поворачивая ручку терморегулятора по часовой стрелке, вы
увеличиваете температуру нагрева воды.
2.3. Поворачивая ручку терморегулятора против часовой стрелки, вы
уменьшаете температуру нагрева воды.
2.4. Водонагреватель автоматически поддерживает температуру воды.
Когда температура воды внутри водонагревателя достигает
установленной пользователем температуры, нагрев автоматически
выключается. Когда температура воды внутри водонагревателя
понижается ниже установленного уровня, нагрев автоматически
включается.
2.5. Установив ручку терморегулятора в положении «ECO», вы выберете
режим, который соответствует наиболее комфортной температуре
нагрева воды в водонагревателе (+58 ℃(±2 ℃)), а также наиболее
эффективному режиму расхода электроэнергии.
ВНИМАНИЕ!
Вода может капать из сливной трубы устройства сброса давления,
данная труба должна оставаться открытой в атмосферу. Избежать
подтекания воды невозможно и нельзя препятствовать этому, так как
блокировка клапана может привести к разрыву внутреннего резервуара.
3. Выключение
Чтобы выключить водонагреватель, установите ручку терморегулятора в
положение «OFF». Водонагреватель прекратит свою работу.
Рекомендуется всегда отключать водонагреватель от электрической
сети, если вы не планируете использовать прибор какое-то время.
9. ОБСЛУЖИВАНИЕ
Рисунок 6 Рисунок 7

IM2022
13
1. Проверяйте электрическую вилку и розетку как можно чаще. Должен
быть обеспечен надёжный электрический контакт, а также правильное
заземление. Вилка и розетка не должны чрезмерно нагреваться.
2. Если водонагреватель не используется продолжительное время,
особенно в регионах с низкой температурой воздуха (ниже 0°C), для
предотвращения повреждения водонагревателя (по причине замерзания
воды во внутреннем резервуаре), воду из водонагревателя следует
слить.
ВНИМАНИЕ!
Производитель рассматривает повреждение водонагревателя,
вследствие замерзания воды во внутреннем резервуаре, как не
гарантийный случай.
3. Чтобы обеспечить надёжную работу водонагревателя в течение
длительного времени, и для сохранения гарантийных обязательств
производителя, необходимо периодически чистить внутренний бак и
убирать отложения на электрическом нагревательном элементе
водонагревателя, а также проверять состояние магниевого анода
(степень разложения), чтобы своевременно заменить его на новый, в
случае его полного разложения. Частота чистки бака зависит от
жесткости воды, которая находится на данной территории. Чистку
должны проводить специальные сервисные службы. Адрес ближайшего
сервисного центра можно узнать у продавца или на сайте www.timberk.ru
ВНИМАНИЕ!
Производитель предоставляет увеличенную гарантию на отдельные
компоненты водонагревателя при условии своевременного и правильного
проведения периодического технического обслуживания прибора
специалистами авторизованного сервисного центра (АСЦ), см.
гарантийный талон.
4. Профилактические работы должны производиться при строгом
соблюдении руководства по эксплуатации и техники безопасности.
5. Водонагреватель оснащен термовыключателем, который прекратит
подачу электроэнергии к ТЭНу, при перегреве воды. Если
водонагреватель включен в сеть, но не происходит нагрев воды и не
горит индикаторная лампочка, значит, отключился или не был включен
термовыключатель. Для возврата водонагревателя в рабочее состояние
необходимо:
- отключить питание от водонагревателя, снять накладку нижней крышки;
- нажать до щелчка кнопку, расположенную по центру термовыключателя,
который находится рядом с ТЭНом (имеет круглую форму), рисунок 7;
- если кнопка не нажимается, и нет щелчка, то подождать пока
термовыключатель остынет до исходной температуры.
После приведения термовыключателя в рабочее состояние, необходимо
проделать вышеперечисленные действия в обратном порядке.
ВНИМАНИЕ!
Если данные действия не дали положительного результата или
отключение термовыключателя происходит неоднократно, в течение
короткого промежутка времени, тогда следует отключить питание
водонагревателя, перекрыть подачу воды в водонагреватель и

IM2022
14
обратиться в АСЦ в Вашем регионе для получения консультации или
ремонта изделия.
6. Если не предусмотрен сливной кран-тройник (см. п. Подключение к
водопроводной сети), воду можно слить через комбинированный
предохранительный клапан: открутить винт ручки слива
предохранительного клапана и перевести ручку слива в верхнее
положение, при этом кран выхода горячей воды должен быть открыт, а
кран подачи холодной воды в водонагреватель должен быть перекрыт
(см. рисунок 6). Из отверстия сброса давления предохранительного
клапана потечет вода. Никогда не сливайте воду, если ее температура
выше 50°С, т. к. это может привести к ожогам.
7. Помните о контрольных проверках исправности действия
предохранительного клапана каждые 14 дней – способ проверки:
- перевести ручку слива в верхнее положение до ощущения перехода
резьбы и тогда из отверстия клапана должна потечь вода. После
проверки вытекания воды верните ручку в предыдущее положение.
ВНИМАНИЕ!
Если вода не потечет, то клапан испорчен. В этом случае нельзя
пользоваться водонагревателем и рекомендуется вызвать мастера
сервисного центра.
8. Наружные поверхности водонагревателя по мере необходимости
протирать влажной тряпочкой с мылом.
10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Возможные неисправности и методы их устранения приведены
в таблице 3.
Если неисправность не удается устранить в соответствии с
рекомендациями или при возникновении других неисправностей,
обратитесь в авторизованный сервисный центр.
Таблица 3
Проблема
Возможные
причины
Способ устранения
Вода не греется.
1. Повреждение
устройства
регулирования
температуры.
1. Обратиться к
специалисту по ремонту
в авторизованный
сервисный центр.
2. Сработало или не
было
Включено устройство
ограничения
температуры.
см. п. 9.
«Обслуживание»,
п. п. 5.
3. Повреждение
устройства
ограничения
температуры.
3. Обратиться к
специалисту по ремонту
в авторизованный
сервисный центр.
4. Недостаточно
времени
для нагрева.
4. Подождать пока вода
нагреется.

IM2022
15
5. Повреждение
нагревательного
элемента.
5. Обратиться к
специалисту по ремонту
вавторизованный
сервисный центр
Из крана выхода
горячей воды не
течет вода.
1. Отключена подача
воды.
1. Подождать
восстановления подачи
воды.
2. Слишком низкое
давление воды.
2. Включить
водонагреватель снова,
когда восстановится
нормальное давление
воды.
3. Закрыт кран
подачи
холодной воды.
3. Открыть кран подачи
холодной воды.
Температура воды
слишком высокая.
1. Повреждение
системы
контроля
температуры
воды.
1. Обратиться к
специалисту по ремонту
вавторизованный
сервисный центр.
Протечка воды.
1. Нарушено
уплотнение в месте
подключения труб.
1. Заменить уплотнение
соединения.
Вода течет из
корпуса прибора.
1. Разрушение
внутреннего бака
(коррозия).
Обратиться к
специалисту по ремонту
вавторизованный
сервисный центр.
2. Нарушено
уплотнение в месте
присоединения
нагревательного
элемента.
Вода течёт из
отверстия
предохранительного
клапана, даже когда
прибор не
нагревает воду.
Давление воды в
водопроводной
магистрали
превышает или
близко к 0,7 МПа.
Смонтировать перед
водонагревателем
редуктор давления и
уменьшить давление
воды в водопроводной
магистрали.

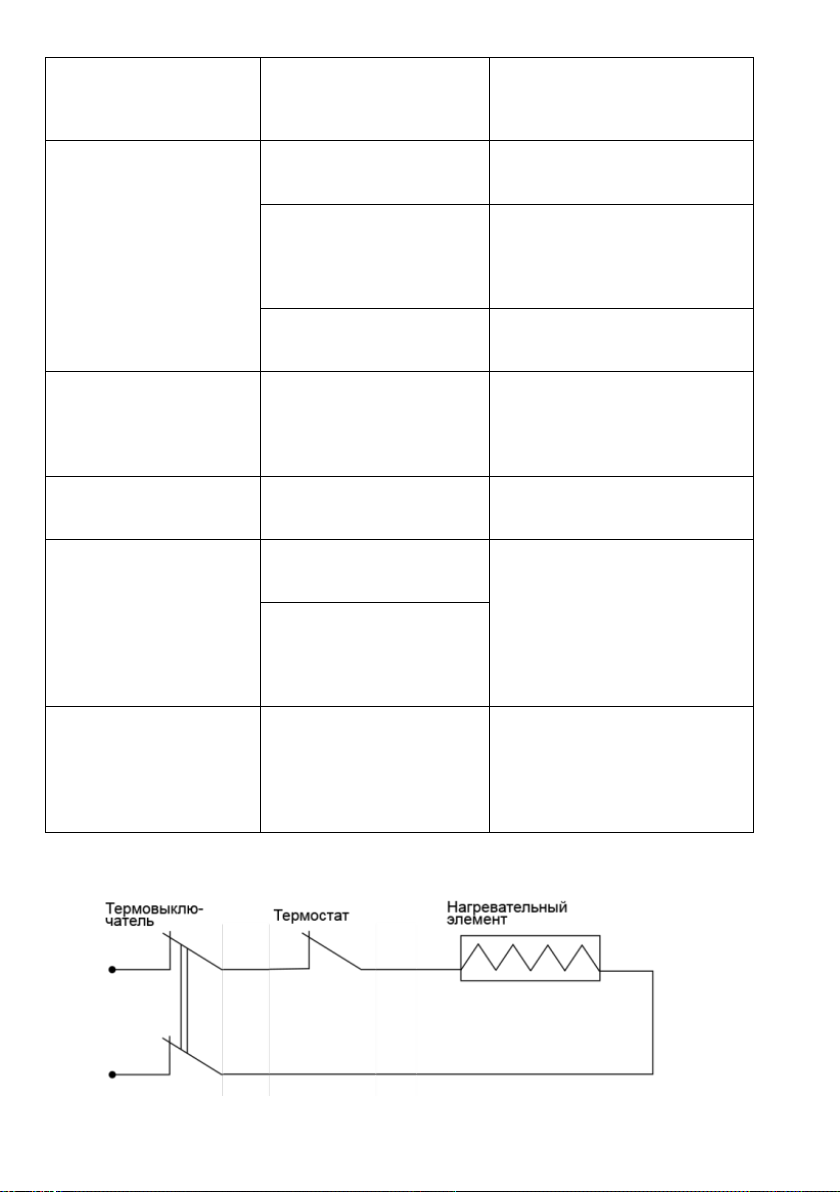

11. ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА
Рисунок 8

IM2022
16
12. УТИЛИЗАЦИЯ, СРОК СЛУЖБЫ, ГАРАНТИЙНЫЙ СРОК
По окончанию срока службы прибора следует провести его
утилизацию в соответствии с нормами, правилами и способами,
действующими в месте утилизации. Подробную информацию по
утилизации прибора Вы можете получить у представителя
местного органа власти, предоставив ему полную информацию о
приборе.
Изготовитель и уполномоченное им лицо не несут ответственности за
исполнение Покупателем требований законодательства по утилизации и
способы утилизации прибора, выбранные Покупателем. Срок службы
прибора указан в гарантийном талоне. Гарантийный срок на прибор,
условия гарантии и гарантийного срока указаны в гарантийном талоне.
Гарантийный талон является неотъемлемой частью
товаросопроводительной документации, входящей в комплект поставки
данного прибора. При отсутствии гарантийного талона в комплекте
поставки, требуйте его у Продавца. Гарантийный талон,
предоставляемый Продавцом должен соответствовать установленной
Изготовителем форме. Изготовитель и уполномоченное лицо
изготовителя снимают с себя любую ответственность за возможный вред,
прямо или косвенно нанесенный данным прибором людям, животным,
имуществу в случае, если это произошло в результате несоблюдения
правил и условий эксплуатации, установки прибора, умышленных или
неосторожных действий потребителя и\или третьих лиц, а также в случае
ситуаций, вызванных природными и\или антропогенными форс-
мажорными явлениями.
13. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
1. При транспортировке должны быть исключены любые возможные
удары
и перемещения упаковки внутри транспортного средства.
2. При транспортировке и хранении должны строго соблюдаться
требования манипуляционных знаков на упаковке прибора.
Температурные
требования
Транспортировк
а и хранение
От -30°C до +50°C
Требования к влажности
От 15% до 85% (нет
конденсата)
Продукция должна храниться в сухих, проветриваемых складских
помещениях при температуре не ниже +5°С. Мы изучаем новые
технологии и постоянно улучшаем качество нашей продукции.
Технические характеристики, конструкция и комплектация могут быть
изменены без предварительного уведомления.

IM2022
17
Dear customer!
We thank you for your wise choice and for a purchase of a device. It will serve
you for a long time.
1. IMPORTANT INFORMATION
Please, read this manual before using the device. This manual contains
important information regarding your safety, as well as recommendations
concerning the correct use and maintenance of this appliance. Keep this
manual together with a warranty card, cash register receipt and, if possible,
carton and packaging material. This instruction manual describes different
types of this device. The device you purchased may differ slightly from the
description in the manual, which does not affect the methods of use and
operation. The manufacturer reserves the right to make minor changes to the
device without additional notice which is not fundamentally affect its safety,
performance and functionality. There may be some misprints in text and digital
notations in the present manual.
IMPORTANT!
Important safeguards and descriptions contained in this manual do not include
all possible situations that you may experience using the device. The
manufacturer is not responsible for damage of the appliance or its parts during
transportation, as a result of incorrect installation or voltage fluctuations, as
well as when any part of the appliance has been changed or modified.
NOTE
There is a label on the device which has all the necessary technical data and
other useful information about the device. Use the appliance only for the
purpose specified in this manual.
2. PRECAUTIONS
When using the water heater, please observe the following precautions.
Improper operation while ignoring these precautions can result in an injury to
the user and others, as well as damage to their property.
1. Read these instructions carefully before using the product to prevent
damage during use.
2. Before using the device for the first time, make sure the specifications
indicated on the product comply with the parameters of your electric
main.
3. No electric appliance should be left unattended during use, especially
if there are children near the device. Make sure that children do not
touch it.
4. Before installing the water heater, check and make sure that the main
socket for the water heater has a ground contact and is properly
grounded before connecting the product to the electric main. If there is
no grounding loop in your power supply network, the operation of the
water heater may not be safe for your life.

IM2022
18
5. To avoid overheating and the risk of fire, as well as damage to the
internal power system, make no alterations to the length of the power
cord and do not connect the water heater via extension cables.
6. Do not operate the heater unless it is filled with water or if water
cannot pass through the safety relief valve.
7. Never use a defective water heater.
8. Do not remove the cover of the heater whenever it is on.
9. Immediately disconnect the water heater from the electric main if you
hear a strange sound, or sense smell or smoke.
10. Always disconnect the water heater from the electric main during a
thunderstorm.
11. Always disconnect the product before maintenance, assembly,
disassembly or cleaning, or whenever it is not in use. Make sure to
clean and maintain the product in accordance with the instructions
provided in this manual.
12. Do not use hazardous chemicals to clean the water heater and do not
allow them to come into contact with it.
13. Do not use the product outdoors or in high humidity.
14. A damaged power cord must be replaced by the manufacturer, its
service agent or similarly qualified persons in order to avoid any
hazard.
15. To avoid the risk of electrocution, do not place the power cord near
heaters, or highly flammable and combustible substances.
16. Since water in the water heater can be as hot as 75 °C, do not expose
body parts to hot water when using the product for the first time. To
prevent burns, properly adjust the temperature of the water flow.
17. Do not use the water heater for purposes other than those specified in
this manual.
18. Do not use the water heater in an explosive or corrosive environment.
Do not store gasoline or other volatile highly flammable liquids near
the product —it is very dangerous!
19. Do not modify or alter the design of the water heater.
20. Any and all maintenance operations must be conducted by a
specialized organization, by qualified specialists. Improper installation
may result in denial of warranty service.
21. Once you have identified the proper installation site for the water
heater, determine the points to drill holes for the fasteners you have
selected (according to the specifications of the product you have
acquired). Drill two holes of appropriate depth in the wall using a drill
bit with the diameter corresponding to the fasteners, insert the
fasteners in the holes and then hang the electric water heater.
22. The product is not intended for use by persons (including children)
with reduced physical, sensory or mental capabilities, or lacking life
experience or knowledge, unless they are supervised or instructed in
the use of the product by a person responsible for their safety.
23. This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or
lack of experience and knowledge if they have been given supervision
or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Сleaning and user maintenance
shall not be made by children without supervision.

IM2022
19
24. Use exclusively for domestic purposes in accordance with this manual.
The product is not intended for industrial/commercial use.
25. Children must be supervised to make sure they do not play with the
product.
26. Make sure that the power cord does not touch any sharp edges or hot
surfaces.
27. If the product has been exposed to temperatures below 0 °C for some
time, keep it at room temperature for at least 2 hours before turning it
on.
28. Do not try to repair the product or replace any parts by yourself.
Contact the nearest Service Center whenever you detect a defect.
29. Do not use accessories that are not included in the scope of delivery.
30. When unplugging the product, do not pull the power cord, but hold
onto the plug. Do not twist it or wrap it around anything.
31. Do not splash water on the heater or pour liquid on it.
32. Do not turn on the water heater whenever there is a possibility that
water may have frozen inside.
3. DESIGNATION
The electric tank water heater is designed to heat tap water in a domestic
environment and can ensure a large amount of hot water and maintain the
preset temperature automatically. It is used for providing hot water in country
houses, cottages, baths and other domestic facilities where there is no central
hot water supply. It can also serve as a backup system in city residences for
the period when hot water supply is discontinued for maintenance.
4. SPECIFICATIONS
Specifications of the device are shown in Table 1.
Table 1
Name
Unit
T-WSS30-
N28-V
T-WSS50-
N28-V
T-WSS80-
N28-V
T-WSS100-
N28-V
Volume
l
30
50
80
100
Power
supply
parameters
V/Hz
220~/50
220~/50
220~/50
220~/50
Rated
current
А
6.8
6.8
6.8
6.8
Rated input
power
W
1500
1500
1500
1500
Rated
pressure
MPa
0.7
0.7
0.7
0.7
Actual
annual
power
consumption
kWh
335.8
452.6
481.8
518.3
Continuous
daily heat
loss
kWh/day
0.98
1.23
1.33
1.45

IM2022
20
Heating time
(at Δt = 30
°C)
min
40
70
112
136
Net weight
kg
11
14.3
20.1
24.9
Dimensions
mm
570x434x250
860x434x250
975x515x288
1175x515x288
Protection
level
-
IPX4
IPX4
IPX4
IPX4
Electrical
protection
class
-
I
I
I
I
Dimensional characteristics *
Fig. 1
The dimensional characteristics of the water heater (in mm) according to
Figure 1 are shown in Table 2.
Table 2
T-WSS-
N28-V
Volume,
l
A
B
C
D
E
F
G
I
30
555
570
210
232
434
18
65
210
50
845
860
490
232
434
18
65
210
80
960
975
450
270
515
18
85
210
100
1160
1175
550
270
515
18
85
210
