Timberk SWH ME1 10 VO User manual

Instruction manual
Руководство по эксплуатации
Электрический
накопительный
водонагреватель
Модели/Models: SWH ME1 10 VO
SWH ME1 10 VU
Electrical
storage water
heater
SWH ME1 10 VO SWH ME1 10 VU
Outlook of devices, aslo colour scores can be revised without any special advance
notices.
Производитель вправе менять внешний вид прибора и цветовую гамму при-
бора без специального уведомления.
Руководство по эксплуатации включает в себя гарантийный талон
HEATING
HEATING

www.timberk.com • electrical storage water heater
2
1. Important information
2. Precautions
3. Application of water heater
4. Performance parameters
5. Water heater description
6. Scope of delivery
7. Water heater installation
Location
Water heater mounting methods
Water heater mounting
Connection to water main
Connection to electric mains
8. Water heater control
9. Water heater operation
Ground Fault Circuit Interrupted (GFCI)
10. Maintenance
11. Troubleshooting
12. Wiring diagram
13. Serial number and production date
Dear customer!
Thank you for your good choice. You purchased TIMBERK
electric storage water heater. It will serve you for a long time!
TIMBERK electric storage water heaters will provide a lot
of hot water and will automatically maintain the specified
temperature. They are perfect to provide hot water for country
houses, cottages, baths and other standalone amenity rooms.
Please, read this operation manual carefully prior to use of the water heater.
This operation manual contains important information regarding your
safety, as well as recommendations on the proper operation of the unit and
its maintenance.
Save this operation manual together with the guarantee card, cash register
receipt, if possible, cardboard box and packing material.
Different types of this device are described in this manual.
The purchased water heater can slightly differ from the one, described in
the manual, but that doesn’t affect methods of its use and operation.
IMPORTANT!
Important precautions and instructions, contained in
this manual, do not account for all possible modes and
situations to be encountered. It is vital to understand
that common sense, caution and thoroughness are the
factors that are impossible to be built-in in any product.
These factors must be taken into consideration by
a person, interested in proper operation of the unit.
The manufacturer does not bear any responsibility in
case when the unit or its parts are damaged during
transportation, as a result of improper installation,
voltage fluctuations, as well as if some part of the unit
was altered or modified.
1. IMPORTANT INFORMATION
TABLE OF CONTENTS
2
3
3
3
5
5
5
5
6
6
7
8
8
9
9
10
11
12
12

www.timberk.com • electrical storage water heater 3
1. Completely automatic control: automatic water heating, continuous
automatic water temperature control.
2. 3D Logic® three-stage protection system:
DROP Defense – leakage protection and protection against surplus
pressure within a tank (pressure safety valve)
SHOCK Defense – current leakage protection (GFCI is built in the plug of
appliance’s power cord)
HOT Defense – two-stage overheating protection (thermostat and
temperature limiter)
All protection systems are reliable and safe.
3. Pipes of heating elements are designed taking into account high heat
load: safe and reliable, with an increased service life.
4. NON CFC urethane foam insulation of increased thickness: excellent heat
insulation that allows to efficiently retain accumulated heat and save energy.
5. Temperature controller: accurate and reliable water temperature control.
6. Magnesium anode is for additional protection of the tank and seam joints.
Certain precautions are to be observed upon use of the water heater.
Improper use due to ignoring precautions may harm health of the user and
other people as well as damage their property.
1. Any electrical appliance must be under control upon its use, especially if
there are children nearby. Make sure children do not touch the appliance.
2. Prior to installation of the water heater, not connecting it to the electrical
main, check and make sure that the outlet for the water heater has a
ground contact and it is properly earthed. If there is no earth loop in your
electrical main then using of the water heater will be dangerous for your life.
3. Connect the water heater only to 220V/50Hz electrical main. If necessary,
find out parameters of your main at power suppliers.
4. To prevent overheating and risk of fire as well as damage of inner
electrical main do not modify the power cord’s length and do not connect
the water heater through power extension cord.
5. It is forbidden to switch on the water heater if it is not filled with water or
if water cannot go through the pressure safety valve.
6. Never use the water heater if it is damaged.
7. Do not remove the water heater cover when it is in operation.
8. Immediately unplug the water heater from the electrical main if strange
sounds, odour or smoke comes out from it.
9.Always unplug the water heater from the electrical main during
thunderstorm.
10. Prior to cleaning and maintenance of the water heater unplug it from the
electrical main every time. Cleaning and maintenance must be performed
in compliance with the instructions contained in this manual.
11. Do not use hazardous chemical substances to clean the water heater
and prevent their contact with the appliance.
12. To prevent electrical shock the damaged power cord must be replaced
only by qualified specialists in manufacturer’s authorized service centres.
13. To prevent electrical shock do not place the power cord nearby heating
devices and flammable or combustible agents.
14. As temperature of water in the water heater can reach 75°C when it is
in operation you should not place your body parts under hot water upon
the first run. To prevent burns you should adjust the temperature of the
outflowing water.
15. Do not use the water heater for purposes not stipulated in this
2. PRECAUTIONS instruction manual.
16. Do not use the water heater in an explosive or corrosive environment.
Do not store petrol and any other volatile flammable liquids near to the
appliance. It is very dangerous!
17. It is forbidden to make alterations in the design of the water heater or
modify it.
18. Any service works must be performed by a specialized organisation
and qualified specialists. Improper installation may cause voiding of
guarantee maintenance.
19. The water heater is not intended for use by children and persons with
reduced physical, sensory or mental capabilities, or a lack of experience
and knowledge unless they are under supervision or instructed on using of
the appliance by a person responsible for their safety. Children should be
controlled to ensure that they do not play with the appliance.
3. APPLICATION OF WATER HEATER
Electric water heater is used to heat cold water from water supply. Unit is
for household use.
4. PERFORMANCE PARAMETERS

www.timberk.com • electrical storage water heater
4
IMPORTANT!
Technical characteristics of the water heater you
purchased as of the date of manufacture correspond
to data, specified in the table. Technical characteristics
and scope of delivery can be revised without any prior
notice.
Description Units SWH ME1 10 VO SWH ME1 10 VU
Product item V/Hz 220~/50 220~/50
Rated current A 6,8 6,8
Power supply W 1500 1500
Tank capacity L 10 10
Rated pressure Mpa 0,7 0,7
Water protection – IPX4 IPX4
Protection class – I I
Heating time,
at Δ 30 ºCmin 10* 10*
Appliance
dimensions mm Ø280×428 Ø280×428
Net weight kg 6,6 6,6
Factual year energy
consumption kW•h 365,0 365,0
Constant daily
heating loss kW•h / day 0,88 0,88
Capacity, l A B C D E
ME1 series 10 232 410 280 100 428
Dimensional features
Dimensional features of ME1 series water heater (in mm) according to
Fig.1, are given below in Table 2.
Table 2
Fig. 1
Technical characteristics
Technical characteristics of water heaters are given below in Table 1.
Table 1
HEATING
HEATING
HEATING
HEATING
E E

www.timberk.com • electrical storage water heater 5

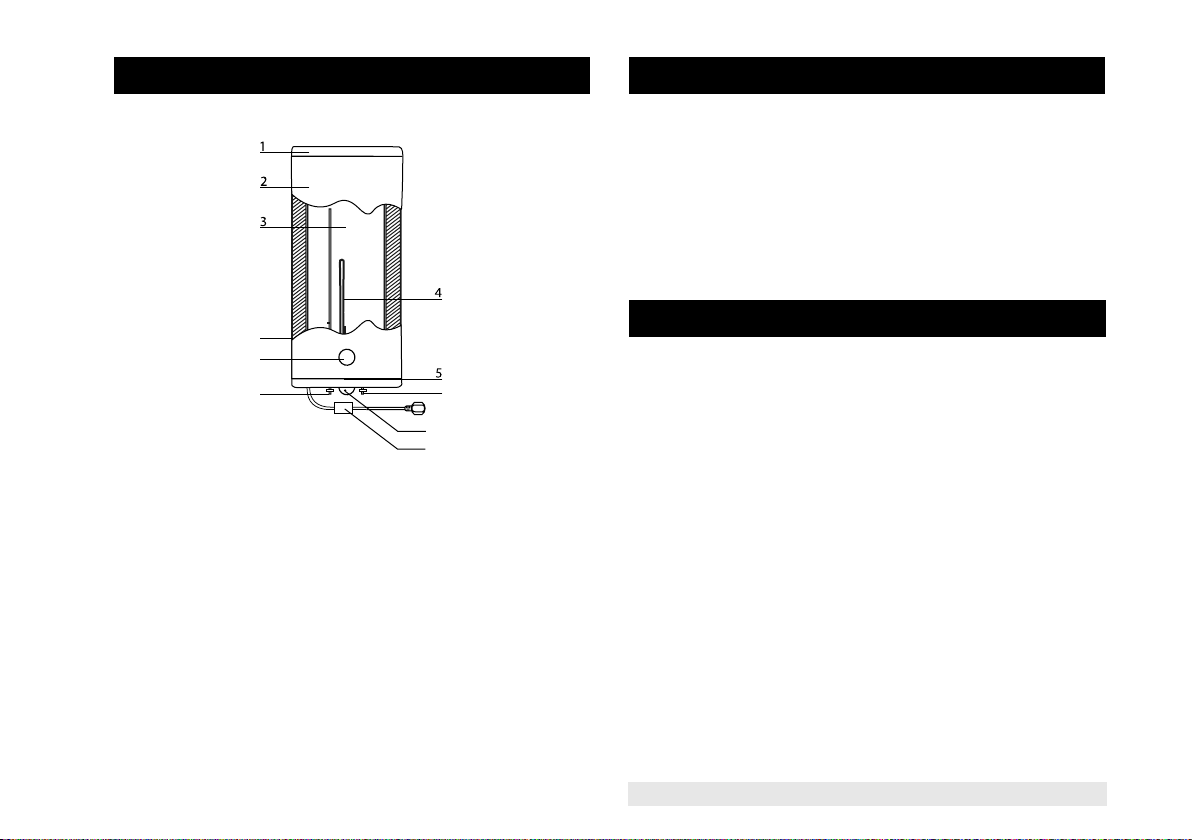

5. WATER HEATER DESCRIPTION
Fig. 2
1 – top composite protective cover
2 – external case
3 – inner tank
4 – heating element
5 – bottom composite protective cover
6 – urethane foam heat insulation layer
7 – inlet nozzle
8 – hot water outlet nozzle
9 – indicator lamp
10 – control panel
11 – GFCI
МE1 series (Fig. 2)
6. SCOPE OF DELIVERY
1. Water heater – 1 pc.
2. Securing plate – 1 pc.**
3. Pressure safety valve – 1 pc.
4. Discharge pipe – 1 pc.
5. Operation manual – 1 pc.
6. Guarantee card – 1 pc.
7. Packing – 1 pc.
7. WATER HEATER INSTALLATION
Location
1. Electric water heater should be mounted on a firm wall.
2. The wall, where the electric water heater is to be mounted, must withstand
at least the double weight of the water heater, fully filled with water; there
must be no cracks and other damages on the wall. Otherwise it is necessary
to take measures to strengthen the mounting or mount the water heater on
a special support.
3. If a bathroom is too small, the water heater can be installed elsewhere,
unexposed to direct sunlight and unavailable for moisture. However, to
reduce heat losses in pipelines, the location, where a water heater is to be
installed, must be as close to the place, where hot water is used, as possible.
6
7
8
9
10
11

www.timberk.com • electrical storage water heater
6
Water heater mounting methods

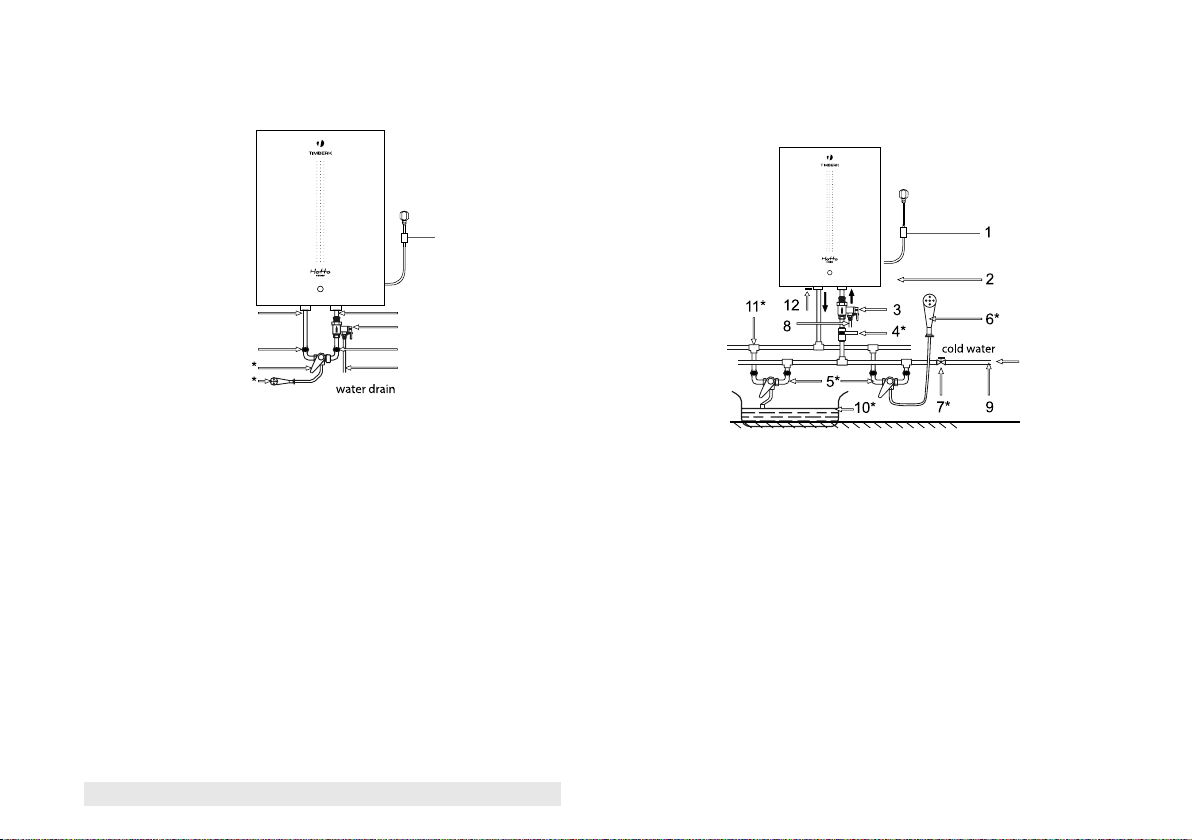

Fig. 3 shows the way to mount the water heater for one consumption point.
2
3
4
5
6
1
7
8
9
HEATING
HEATING
HEATING
HEATING
1 – power cord with GFCI
2 – outlet nozzle
3 – hot water flow adjustment tap*
4 – mixer*
5 – shower header*
6 – cold water supply adjustment tap
7 – discharge pipe
8 – composite pressure safety valve
9 – inlet nozzle
* not included in the scope of delivery
Water heater mounting methods
Fig. 4 shows the way to mount the water heater for several consumption
points.
Fig. 3
Fig. 4
1 – power cord with GFCI
2 – mounted water heater
3 – composite pressure safety valve
4 – cold water inlet tap*
5 – mixer*
6 – shower header*
7 – water main shut-off valve
8 – discharge pipe
9 – water main
10 – tub*
11 – T-bend
12 – magnesium anode-nozzle for water discharge
* not included in the scope of delivery

www.timberk.com • electrical storage water heater 7

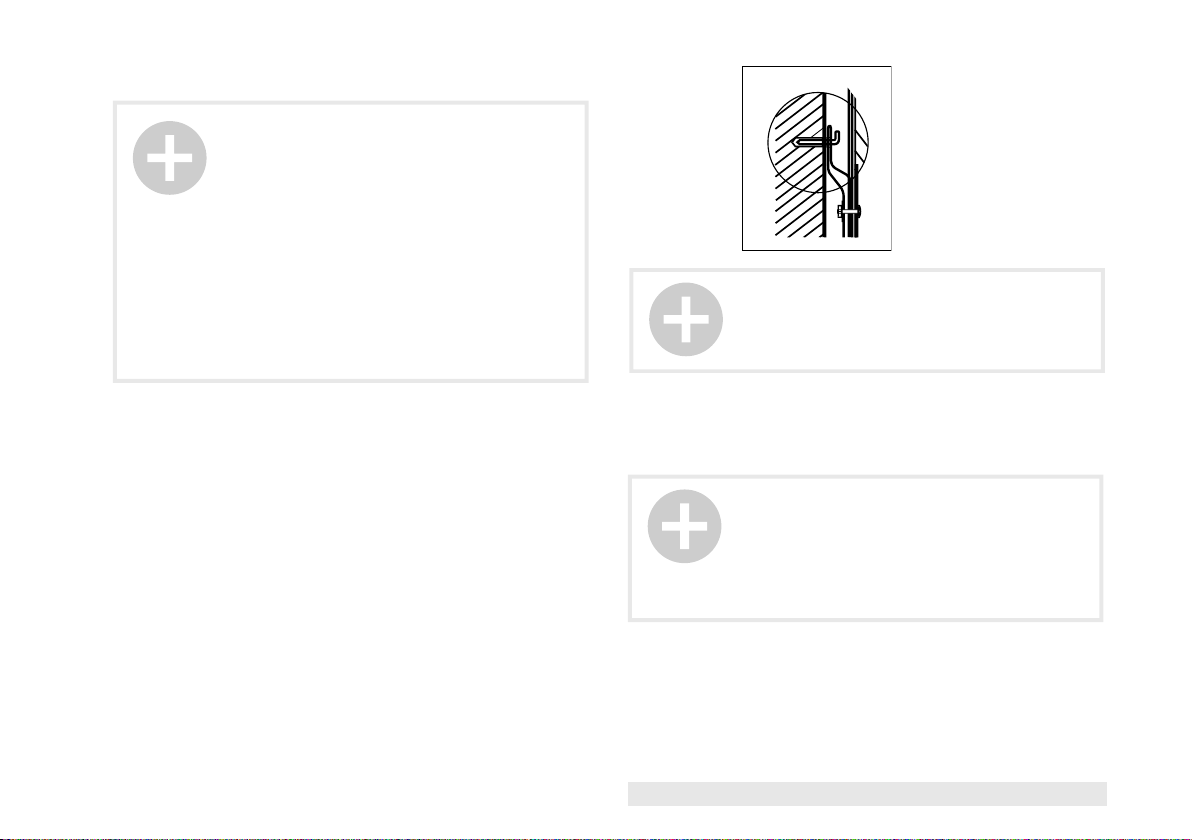

1. Electric water heater should be mounted on a firm wall. If the wall is not
robust enough to hold the weight equal to the doubled weight of the overall
water heater weight, fully filled with water, then it should be mounted on a
special support.
2. After you chose the proper place to install the water heater, determine
points for holes for expansion hook bolts (to be determined in accordance
with the data sheet for the appliance you chose). Drill two holes of the
corresponding depth in the wall using a drill, dimensionally fit for expansion
bolts, enclosed with the water heater, insert bolts, turn the hook upwards,
securely tighten nuts and then hang the electric water heater on these
hooks.
To mount ME1 series water heater, fix a securing plate on a wall and hang
the water heater on it (Fig. 10 b).
3. Fix a power outlet to the wall. Requirements to the outlet are as follows:
230V/10A, single-phase, three-wired. It is recommended to place the
outlet on the right side above the water heater.
NOTE:
Please, use accessories, provided by the
manufacturer, to install the water heater. Electric
water heater must not be mounted on a wall prior
you make sure that the bracket is installed firmly and
securely. Otherwise the electric water heater may fall
down from the wall, which may cause its damage and
even serious accidents involving bodily injury. When
determining points for bolt holes, it is necessary to
provision some spare space between the lower part
of the water heater and the floor, and as to the ME1
10 VO/ME1 10 VU line there also must be some
space between the right side (or left side for ME1
10 VU) of the water heater and the wall on the right,
not less than 0.6 m to make it convenient to perform
maintenance if necessary.
*Water heater mounting
NOTE:
In places or on the wall, where there may be a water
contact, the power outlet installation height must be
not less than 1.8 m.
Connection to water main
1. The heater must be connected to water main with at least 0.1 MPa
pressure; maximum pressure is 0.7 MPa.
Fig. 5
NOTE:
The water heater is the appliance, operating in such
a manner that pressure of water in the water heater
corresponds to the pressure of water in water main.
If pressure in the main exceeds 0.7 MPa, then it is
necessary to mount a pressure reducer before the
water heater so that pressure doesn’t exceed 0.7 MPa.
2. G1/2 diameter pipes are used to connect the water heater to the water
pipeline.
3. To prevent a leakage when connecting pipes, use rubber sealing gaskets
on the threaded pipe ends.
4. Screw a relief valve to the inlet nozzle, marked blue and embossed arrow
of the water flow direction, so that the water flow direction coincides with
direction of the arrow on the valve’s case.

www.timberk.com • electrical storage water heater
8
NOTE:
Do not mount additional accessories, such as a shut-
off valve, between the relief valve and the inlet nozzle.
5. Water heater with the mounted valve must be connected to the water
main – install a shut-off valve at the water inlet point.
6. Connect the desired number of consumption points to the outlet nozzle,
marked red.
7. Check leak integrity of joints: open the shut-off cock and one of the
cock assemblies. After the tank is filled with water, as evidenced by issue
of water from the cock assembly, shut the cock assembly and check the
leak integrity of all joints.
IMPORTANT!
If water in the installation location contains a large
amount of calcium, manganese or iron salts, then
necessary to mount a respective filter in the delivery
system to reduce the amount of scale generated in
the tank and on the heating element.
1. The water heater is designed to be connected to 220V single-phase
electric main. Prior to connecting make sure that parameters of the electric
main in the place of connection correspond to parameters, specified on the
identification plate with technical parameters of the appliance. You should
follow the current electrical safety code when installing the water heater.
2. Power outlet must be designed for rated current not less than 10A,
copper stranded power cord not less than 3x1.5 mm2in cross section
(for copper).
3. The power outlet and the plug must always remain dry to prevent
current leakage. Regularly check if the power plug is tightly connected to
the outlet. Do it in the following order: insert the power plug into the outlet,
switch off the water heater after half-hour operation and unplug the cord,
check if the plug is heated by your hand. If the plug is heated over 50°C,
then to prevent damages, accidents and fire as a result of bad electrical
contact, replace the outlet with a new one. A specialist must do this.
Connection to electric main
IMPORTANT!
Prior to connecting the tank water heater, make sure
that the water heater is properly grounded. Proper
grounding is important to minimize electric shocks
and risk of fire. The power cord is equipped with a plug
with a grounding pin. The appliance must be used
with a properly grounded power outlet. If the outlet,
you are intending to use, is not properly grounded or
grounded by a time-delay fuse or a circuit breaker,
contact a qualified electrician to install a proper outlet.
IMPORTANT!
To provide reliable operation and safe use of the
water heater, prior to the first run check if it is properly
connected to the 220V AC mains. The water heater to
be connected must be securely linked with the earth
circuit of your electric mains. If the water heater is not
grounded, then in case of a short circuit GFCI, supplied
with the heater, may not operate. It is dangerous.
8. WATER HEATER CONTROL
Fig. 6

www.timberk.com • electrical storage water heater 9
Termostat handale
SWH ME1 series
1. At first, open one of the discharge valves on the outlet of the water
heater, then open the inlet valve. The electric water heater will start filling
with water. When water flows from the outlet valve freely, it means the water
heater is fully filled with water and you can close the discharge tap.
Warning: During normal operation the inlet valve must be set “open”.
2. Plug the power cord into the outlet, an indicator light will light up.
3. The appliance can automatically control water temperature. When
water temperature in the water heater reaches the temperature, set by the
user, the heating is automatically switched off, and water temperature will
be maintained due to the heat insulation layer; when water temperature
drops to a certain level, heating is automatically switched off, in such a
way continuous hot water supply is provided. When the water heater
automatically switches off, the indicator light goes out.
9. WATER HEATER OPERATION
IMPORTANT!
Power outlet must be designed for rated current not
less than 10A, copper stranded power cord not less
than 3 x 1.5 mm2in cross section (for copper).
4. If you will turn the thermostat handle clockwise, you’ll increase the
temperature of heating. Maximum temperature inside inner tank is +75°C
approx. If you want to reduce the temperature of water, please, turn the
handle anticlockwise.
5. If you choose position of thermostat handle like “optimum” or , it
means you choose the most comfortable water temperature +58°C (±2°C).
6. The appliance can automatically control water temperature. When
water temperature in the water heater reaches the temperature, set by the
user, the heating is automatically switched off, and water temperature will
be maintained due to the heat insulation layer; when water temperature
drops to a certain level, heating is automatically switched off, in such a
way continuous hot water supply is provided. When the water heater
automatically switches off, the indicator light goes out.
7. If you will turn the thermostat handle clockwise, you’ll increase the
temperature of heating. Maximum temperature inside inner tank is +75°C
approx. If you want to reduce the temperature of water, please, turn the
handle anticlockwise.
8. If you choose position of thermostat handle like “optimum” or , it
means you choose the most comfortable water temperature +58°C (±2°C).
Fig. 7
GFCI (Ground Fault Circuit Interrupter)
1. Connect the cable to the mains, indicator (1) will light up.
2. Press button (2) for testing, voltage will be cut off, indicator (1) will light
down and restart button (3) will go upwards.
3. Press button (3) to restart the appliance, voltage will be restored and
indicator (1) will light up.

www.timberk.com • electrical storage water heater
10
4. Preventive operations must be performed upon strict observance of the
operation manual and safety precautions.
5. The water heater is equipped with a thermal switch, which cuts off power
supply of the heating element upon water overheating or its absence in the
water heater. If the water heater is connected to the mains, but water is
not heated and the indicator doesn’t light up, then the thermal switch was
switched off or not switched on. To reset the water heater to the operating
condition, it is necessary to:
–de-energize the water heater, remove the plate of the side/lower cover for
horizontal-type/vertical-type water heater respectively.
–for ME1 series water heaters: unscrew retaining nut of the thermal switch,
fastened on the flange of the heating element, turn over the thermal switch
and press the button, located in the center of the thermal switch, until it
clicks, Fig. 9;
–if the button cannot be pressed and there is no clicking, then you should
wait until the thermal switch cools down to the initial temperature.
IMPORTANT!
The manufacturer provides an extended guarantee
for particular water heater components provided that
timely and proper routine maintenance is performed
by specialists of an authorized service center (see the
guarantee card).
1. Check the power plug and outlet as often as possible. Secure electrical
contact and also proper grounding must be provided. The plug and outlet
must not heat excessively.
2. If the water heater is not used for a long time, especially in regions with low
air temperature (below 0°C), it is necessary to drain water from the heater to
prevent damage of the water heater (due to water freezing in the inner tank).
3. To ensure long reliable water heater operation, it is recommended to
regularly clean the internal tank and remove deposits on the electric heating
element of the water heater, as well as check condition (fully decomposed
or not) of the magnesium anode and, if necessary, replace it with a new one
in case of full decomposition.
Tank cleaning frequency depends on hardness of water located in this
territory. Cleaning must be performed by special maintenance services. You
can ask the seller for address of the nearest service center or find it on the
website www.timberk.com.
10. MAINTENANCE
Fig. 8 Fig. 9
IMPORTANT!
- if pressing test button (2) voltage is not cut off and/or
indicator (1) continues to be lighted, it means that GFCI
safety device is not operating properly.
- if pressing restart button (3) voltage is not restored
and/or indicator (1) doesn’t light up, it means that the
water heater is not operating properly. In both cases
disconnect the water heater and call the service center.
- to reduce the risk of an electric shock, do not
disassemble, remove or fill liquid in this appliance.

www.timberk.com • electrical storage water heater 11
Possible malfunctions and troubleshooting methods
Table 3
11. TROUBLESHOOTING
6. To drain water from the internal tank properly, you need to use the drain
hole water can also be drained through a composite relief valve (Fig. 15)
(unscrew the composite relief valve drain knob screw and set the drain
knob to the upper position, at that hot water tap must be open, and cold
water supply valve must be closed).
7. Bear in mind to check serviceability of the relief valve every 14 days –
inspection method:
–turn the discharge lever to the left up until you feel the change of thread,
then water must start flowing from the valve’s hole. After checking the
water flow, return the lever to its initial position.
8. If necessary, wipe external surfaces of the heater by a damp cloth with
soap.
IMPORTANT!
If these actions had no positive result or the thermal
switch turns off repeatedly during a short period of
time, then you should de-energize the water heater,
cut off water supply and contact your local Timberk
Authorized Service Center for a consult or repair of the
appliance.
IMPORTANT!
Never drain water if its temperature is over 50°C since
it may result in burns.
IMPORTANT!
If water doesn’t flow, then the valve is damaged.
In this case you must not use the heater and it is
recommended to call for a service technician.
Failure Possible causes Troubleshooting method
Heating indicator light doesn’t light up,
water is not heated
1. Temperature adjustment device
is broken.
Contact a repairer, TIMBERK service
center.
2. Temperature limiter was actuated or
was not switched on.
Switch on the temperature switch
following instructions on its activation.
(page 15)
3. Temperature limiter is broken. Contact a repairer, TIMBERK service
center.
Water doesn’t flow from the hot water
discharge cock
1. Water feed is cut off. 1. Wait until water supply is restored.
2. Water pressure is too low. 2. Switch on the water heater again,
when normal water pressure restores.
3. Water supply exhaust valve is
closed.
Water temperature is too high Water temperature control system
is damaged.
Contact a repairer, TIMBERK service
center.
Water leakage Seal at the point of pipe connection
is broken.
Replace the joint seal.
Water flows from the appliance’s case Breaking of the internal tank
(corrosion)Seal at the point of the
heating element connection is broken.
Contact a repairer, TIMBERK service
center.
Heating indicator light lights up but
water is not heated
1. Temperature adjustment device
is broken.
1. Contact a repairer, TIMBERK
service center.
2. Insufficient time for heating. 2. Wait until water is heated.
3. Heating element is broken. 3. Contact a repairer, TIMBERK
service center.

www.timberk.com • electrical storage water heater
12
Timberk disclaims any liability for possible damage, directly or indirectly
caused by Timberk products to people, pets, property in case if it occurred
as a result of failure to observe rules and conditions of operation, unit’s
installation, deliberate or careless actions of the consumer or third parties.
The tank water heater is not intended to be used by children, old or disabled
people without supervision. Make sure to use the water heater carefully,
do not switch between modes abruptly, closely follow recommendations,
set forth in this operation manual. Children nearby the fan heater must be
supervised by adults and must never use the unit playing games.
Guarantee card is enclosed in the product package!
IMPORTANT!
To ensure reliable operation and safe use of the
water heater, prior to the first activation check if it is
correctly connected to 230V alternating voltage mains.
The water heater to be connected must be securely
connected to an earth circuit of your electric mains.
NOTE:
Technical and any other characteristics of the
appliance can be revised.
Such changes may be introduced without warning and
prior notice to the consumers.
The manufacturer shall not be liable for changes in the
appliance’s wiring diagram that may be implemented
without notice to the consumers.
13. SERIAL NUMBER AND PRODUCTION DATE
Serial number, production month and year are included in ID LINE product
code. Sticker with ID LINE code is pasted on product surface. Month and
two last numbers of year is putted after symbol “-“.
12. WIRING DIAGRAM
Temperature
limited Thermostat
Heating
element
Indication
light
L
N
E
Fig. 10

www.timberk.com • электрический накопительный водонагреватель 13
1. Важная информация
2. Меры предосторожности
3. Назначение прибора
4. Рабочие характеристики
5. Описание водонагревателя
6. Комплект поставки
7. Установка водонагревателя
Местоположение
Способы монтажа водонагревателя
Монтаж водонагревателя
Подключение к водопроводной магистрали
Подключение к электрической сети
8. Управление водонагревателем
9. Эксплуатация водонагревателя
УЗО (устройство защитного отключения)
10. Обслуживание
11. Устранение неисправностей
12. Электрическая принципиальная схема
13. Серийный номер и дата производства
14. Гарантийный талон
Уважаемый покупатель!
Благодарим Вас за удачный выбор. Вы приобрели электри-
ческий накопительный водонагреватель ТIMBERK с вну-
тренним эмалированным резервуаром. Он прослужит Вам
долго.
Электрические накопительные водонагреватели ТIMBERK
подготовят большое количество горячей воды и будут под-
держивать заданную температуру автоматически. Они иде-
ально подходят для снабжения горячей водой загородных
домов, коттеджей, бань и прочих индивидуальных бытовых
помещений.
Просим внимательно ознакомиться с руководством по эксплуатации
перед использованием водонагревателя.
В данном руководстве по эксплуатации содержится важная инфор-
мация, касающаяся Вашей безопасности, а также рекомендации по
правильному использованию прибора и уходу за ним. Сохраните ру-
ководство по эксплуатации вместе с гарантийным талоном, кассовым
чеком, по возможности, картонной коробкой и упаковочным матери-
алом. В данном руководстве по эксплуатации описываются разные
виды данного типа устройства.
Приобретенный Вами водонагреватель может несколько отличаться
от описанного в руководстве, что не влияет на способы использова-
ния и эксплуатации.
ВНИМАНИЕ!
Важные меры предосторожности и инструкции, со-
держащиеся в данном руководстве, не включают
всех возможных режимов и ситуаций, которые мо-
гут встречаться. Необходимо понимать, что здра-
вый смысл, осторожность и тщательность являются
факторами, которые невозможно «встроить» ни в
один продукт.
1. ВАЖНАЯ ИНФОРМАЦИЯ
СОДЕРЖАНИЕ
13
14
15
15
16
17
17
17
18
18
19
19
20
20
21
21
23
23
24
26

www.timberk.com • электрический накопительный водонагреватель
14
При использовании водонагревателя, необходимо соблюдать ряд мер
предосторожности. Неправильная эксплуатация в силу игнорирования
мер предосторожности может привести к причинению вреда здоровью
пользователя и других людей, а также нанесения ущерба их имуществу.
1. Любой электроприбор должен находиться под наблюдением во время
его эксплуатации, особенно, если неподалёку от него находятся дети.
Внимательно следите за тем, чтобы дети не прикасались к прибору.
2. Перед установкой водонагревателя, не подключая его к электросети,
проверьте и убедитесь, что сетевая розетка для водонагревателя имеет
контакт заземления и правильно заземлена. При отсутствии заземляю-
щего контура в вашей электросети эксплуатация водонагревателя опас-
на для жизни.
3. Подключайте водонагреватель только к сети 220В/50Гц. При не-
обходимости выясните характеристики своей сети у поставщиков
электроэнергии.
4. Во избежание перегрева и риска возникновения пожара, а также
повреждения внутренней электрической сети, не изменяйте длину
сетевого шнура и не подключайте водонагреватель через электри-
ческие удлинители.
5. Запрещается включать водонагреватель, если он не наполнен во-
дой или если обнаружена непроходимость воды через предохрани-
тельный клапан.
6. Никогда не используйте водонагреватель, если он неисправен.
7. Не снимайте крышки водонагревателя во время его работы.
ВНИМАНИЕ!
Эти факторы должен учитывать человек, который
заинтересован в надлежащей эксплуатации устрой-
ства. Изготовитель не несет ответственности в слу-
чае повреждения прибора или его отдельных частей
во время транспортировки, в результате неправиль-
ной установки, в результате колебаний напряжения,
а также в случае, если какая-либо часть прибора
была изменена или модифицирована.
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
8. Незамедлительно отключите водонагреватель от электрической
сети, если от него идут странные звуки, запах или дым.
9. Всегда отключайте водонагреватель от электрической сети во вре-
мя грозы.
10. Перед началом чистки и технического обслуживания водонагре-
вателя всегда отключайте его от электрической сети. Чистку и тех-
ническое обслуживание производите в соответствии с указаниями
данного руководства по эксплуатации.
11. Не используйте опасные химические вещества для чистки водо-
нагревателя и не допускайте их попадания на него.
12. Во избежание опасности поражения электрическим током, повре-
жденный сетевой шнур должен меняться только в авторизованных
сервисных центрах изготовителя, квалифицированными специали-
стами.
13. Во избежание опасности поражения электрическим током не
размещайте шнур питания рядом с нагревательными приборами и
легковоспламеняющимися или горючими веществами.
14. Поскольку температура воды в водонагревателе может достигать
75°С, при использовании водонагревателя не следует подставлять
части тела под горячую воду при первом включении. Для предотвра-
щения ожогов правильно отрегулируйте температуру вытекающей
воды.
15. Не используйте водонагреватель, в целях, не предусмотренных
этим руководством по эксплуатации.
16. Не используйте водонагреватель во взрывоопасной или коррози-
онной среде. Не храните рядом с прибором бензин и другие летучие
легковоспламеняющиеся жидкости это очень опасно!
17. Запрещено вносить изменения в конструкцию водонагревателя
или модифицировать его.
18. Любые сервисные работы должны производиться специализи-
рованной организацией, квалифицированными специалистами. Не-
правильная установка может повлечь за собой отказ в гарантийном
обслуживании.
19. Водонагреватель не предназначен для использования лицами
(включая детей) с ограниченными физическими, сенсорными или ум-
ственными возможностями, обладающими недостаточным опытом
и знаниями, если они не находятся под наблюдением и не получили
инструкций по использованию устройства от лица, ответственного за
их безопасность. Необходимо, следить, чтобы дети не играли с при-
бором.

www.timberk.com • электрический накопительный водонагреватель 15
4. РАБОЧИЕ ХАРАКТЕРИСТИКИ
1. Полностью автоматическое управление: автоматический нагрев
воды, постоянный автоматический контроль температуры воды.
2. Трехступенчатая система защиты 3D Logic®:
DROP Defense – защита от протечки и избыточного давления внутри
бака (предохранительный клапан).
SHOCK Defense – защита от утечки электрического тока (УЗО встрое-
но в сетевой шнур прибора).
HOT Defense – двухуровневая защита от перегрева (термостат и огра-
ничитель температуры).
Все системы защиты являются надежными и безопасными.
3. Трубки нагревательных элементов спроектированы с учетом боль-
шой тепловой нагрузки: безопасные, надежные, с увеличенным сроком
службы.
4. Пенополиуретановая NON CFC теплоизоляция увеличенной толщи-
ны: отличная тепловая изоляция, которая позволяет эффективно со-
хранять накопленное тепло и экономить электроэнергию.
5. Температурный контроллер: точное и надежное управление темпе-
ратурой воды.
6. Магниевый анод для дополнительной защиты бака и шовных сое-
динений.
Технические характеристики
Технические характеристики водонагревателей приведены в таблице1.
Таблица 1
3. НАЗНАЧЕНИЕ ПРИБОРА
Электрический водонагреватель накопительного типа предназначен
для нагрева поступающей из водопровода холодной воды. Он приме-
няется в бытовых целях. Наименование Ед.
изм. SWH ME1 10 VO SWH ME1 10 VU
Параметры электропитания В/Гц 220~/50 220~/50
Номинальная
сила тока A 6,8 6,8
Номинальная
мощность Вт 1500 1500
Объем л 10 10
Номинальное
давление MПa 0,7 0,7
Класс влагозащиты – IPX4 IPX4
Класс
защиты –I I
Время нагрева,
при Δ 30 ºCмин. 10* 10*
Размеры
прибора мм Ø280×428 Ø280×428
Вес НЕТТО кг 6,6 6,6
Фактическое годовое
потребление
электроэнергии
кВт•ч 365,0 365,0
Постоянные суточные
теплопотери кВт•ч /сут 0,88 0,88

www.timberk.com • электрический накопительный водонагреватель
16
Объем, л A B C D E
Серия ME1 10 - 410 280 100 428
Размерные характеристики
Размерные характеристики водонагревателя серии ME1(в мм) соглас-
но рис. 1 приведены в таблице 2*.
Таблица 2
* - для модели SWH ME1 10 VU требуется верхнее подключение к водопроводной маги-
страли, поэтому патрубки и органы управления находятся сверху
Рис. 1
ВНИМАНИЕ!
На дату производства технические характери-
стики приобретенного Вами водонагревателя со-
ответствуют данным указанным в таблице. Про-
изводитель имеет право изменить технические
характеристики прибора и его комплектацию без
предварительного уведомления об этом.
* –время нагрева при ∆ 25°С
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Рис. 2
Серия МE1 10 VO / ME1 10 VU (рис.2)
1 - Верхняя защитная крышка
2 - Внешний корпус
3 - Внутренний резервуар
4 - Нагревательный элемент
5 - Нижняя защитная крышка
6 - Теплоизоляционный слой из пенополиуретана
7 - Входной патрубок*
8 - Патрубок выхода горячей воды*
9 - Индикаторная лампочка*
10 - Ручка термостата*
11 - Устройство защитного отключения (УЗО)
* – для модели SWH ME1 10 VU требуется верхнее подключение к водопроводной маги-
страли, поэтому патрубки и органы управления располагаются в верхней части прибора
HEATING
HEATING
HEATING
HEATING
E E
6
7
8
9
10
11

www.timberk.com • электрический накопительный водонагреватель 17
Рис. 3
6. КОМПЛЕКТ ПОСТАВКИ
1. Водонагреватель - 1 шт.
2. Крепежная планка - 1 шт.**
3. Предохранительный клапан - 1 шт.
4. Сливная трубка -1 шт.
5. Руководство по эксплуатации и гарантийный талон -1 шт.
6. Упаковка - 1 шт.
7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
Местоположение
1. Электрический водонагреватель следует устанавливать на проч-
нойстене.
2. Стена, на которой устанавливается электрический водонагрева-
тель, должна выдерживать, как минимум, двойной вес водонагрева-
теля, полностью заполненного водой, на стене должны отсутствовать
трещины и другие повреждения. В противном случае необходимо при-
нять меры для усиления крепления или установить водонагреватель на
специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла
в трубопроводах место установки водонагревателя должно находиться
как можно ближе к месту использования горячей воды.
ВНИМАНИЕ!
Водонагреватель должен быть установлен на
вертикальную стену строго в том положении, как
указано на рис. 2. Водонагреватель с нижним под-
ключением модели SWH ME1 10 VO можно уста-
навливать над умывальником, кухонной ракови-
ной или в другом месте, где он не будет мешать,
при этом входной и выходной патрубки должны
обязательно располагаться в нижней части при-
бора.
Водонагреватель с верхним подключением мо-
дели SWH ME1 10 VU можно устанавливать под
умывальником, кухонной раковиной или в другом
месте, где он не будет мешать, при этом входной и
выходной патрубки должны обязательно распола-
гаться в верхней части прибора.
Способы монтажа водонагревателя
Способ монтажа водонагревателя для одной точки потребления пред-
ставлен на рис. 3.
2
3
4
5
6
1
7
8
9
HEATING
HEATING
слив воды
1 - Сетевой шнур с блоком УЗО
2 - Выходной патрубок
3 - Кран регулировки потока горячей воды*
4 - Смеситель*
5 - Душевая насадка*
6 - Кран регулировки потока холодной воды*
7 - Сливная трубка
8 - Комбинированный предохранительный клапан
9 - Входной патрубок
10 - Магниевый анод-патрубок для слива воды
11 - Отсечной кран водопроводной магистрали*
12 - Водопроводная магистраль
*** –для модели SWH ME1 10 VU требуется верхнее подключение к водопроводной маги-
страли, поэтому патрубки и органы управления располагаются в верхней части прибора

www.timberk.com • электрический накопительный водонагреватель
18
Способы монтажа водонагревателя
Способ монтажа водонагревателя для нескольких точек потребления
представлен на рис. 4.
Монтаж водонагревателя
1 - Сетевой шнур с блоком УЗО
2 - Смонтированный водонагреватель
3 - Комбинированный предохранительный клапан
4 - Кран входа холодной воды *
5 - Смеситель *
6 - Душевая насадка *
7 - Отсечной кран водопроводной магистрали
8 - Сливная трубка
9 - Водопроводная магистраль
10 - Ванна *
11 - Тройник*
13 - Входной патрубок
14 - Выходной патрубок
*** –для модели SWH ME1 10 VU требуется верхнее подключение к водопроводной маги-
страли, поэтому патрубки и органы управления располагаются в верхней части прибора
ПРИМЕЧАНИЕ:
Пожалуйста, для установки водонагревателя ис-
пользуйте принадлежности, предоставленные про-
изводителем. Электрический водонагреватель
нельзя крепить на стене до того, как вы убедитесь,
что кронштейн установлен надёжно и прочно. В
противном случае электрический водонагреватель
может упасть со стены, что может привести к его
повреждению и даже к серьёзным происшествиям с
причинением вреда здоровью и получением травм.
При определении точек для отверстий под болты
следует предусмотреть свободное пространство
между нижней частью водонагревателя и полом,
для серии ME1 10 VO между нижней стороной водо-
нагревателя и ближайшей горизонтальной поверх-
ностью, не менее 0,6 м, для серии ME1 10 VU между
верхней стороной водонагревателя и ближайшей
горизонтальной поверхностью, не менее 0,6 м, для
обеспечения удобства технического обслуживания
при необходимости его проведения.
HEATING
HEATING
Рис. 4
Рис. 5
слив воды

www.timberk.com • электрический накопительный водонагреватель 19
1. Электрический водонагреватель следует устанавливать на проч-
ной стене. Если прочность стены не позволяет удерживать вес, рав-
ный двойному весу общего веса водонагревателя, полностью запол-
ненного водой, его следует устанавливать на специальной опоре.
2. После того, как вы выбрали правильное место установки водона-
гревателя, определите точки для отверстий под анкерные болты с
крюками (определяются в соответствии со спецификацией прибора,
который вы выбрали). Просверлите в стене два отверстия соответ-
ствующей глубины с использованием сверла, подходящего по разме-
ру под анкерные болты, прилагаемые к водонагревателю.
Для монтажа водонагревателя серии ME1 10 VO / ME1 10 VU закре-
пите на стене крепежную планку и повесьте на нее водонагреватель
(рис. 5).
3. Прикрепите сетевую розетку к стене. Требования к розетке следу-
ющие: 220V/10A, однофазная, трёхпроводная. Рекомендуется разме-
стить розетку с правой стороны выше водонагревателя.
ПРИМЕЧАНИЕ:
В местах или на стене, куда может попасть вода,
высота установки электрической розетки должна
быть не менее 1,8 м.
Подключение к водопроводной магистрали
1. Нагреватель подключается к водопроводной сети с давлением ми-
нимум 0,1 МПа, максимум 0,7 МПа
ПРИМЕЧАНИЕ!
Водонагреватель является прибором, действу-
ющим таким образом, что давление воды в во-
донагревателе, соответствует давлению воды в
водопроводной магистрали. Если в магистрали
давление превышает 0,7 МПа, то следует смонти-
ровать перед водонагревателем редуктор давле-
ния, чтобы давление не превышало 0,7 МПа.
Подключение к электрической сети
ВНИМАНИЕ!
Перед подключением накопительного водона-
гревателя убедитесь в том, что водонагреватель
заземлен надлежащим образом. Правильное за-
земление важно для минимизации ударов током
и опасности возгорания. Шнур питания оснащён
вилкой, с контактом заземления. Устройство
должно использоваться с правильно заземленной
сетевой розеткой. Если розетка, которую Вы пла-
нируете использовать, не заземлена соответству-
ющим образом или защищена предохранителем
с задержкой на срабатывание или прерывателем
цепи, свяжитесь с квалифицированным электри-
ком для установки правильной розетки.
ПРИМЕЧАНИЕ:
Между предохранительным клапаном и входным
патрубком нельзя монтировать дополнительные
приспособления, например, отсечной кран.
2. Для подключения водонагревателя к водопроводу применяются
трубы диаметром G1/2.
3. Для предотвращения протечки при подсоединении труб используй-
те резиновые уплотнительные прокладки на резьбовых окончаниях
труб.
4. На входной патрубок обозначенный голубым цветом и стрелкой
направления течения воды накрутите предохранительный клапан так,
чтобы течение воды совпадало с направлением стрелки на корпусе
клапана.
5. Нагреватель со смонтированным клапаном подключить к водопро-
водной сети - в месте подведения воды установить отсечной кран.
6. К выходному патрубку, обозначенному красным цветом, подсоеди-
нить желаемое количество точек потребления.
7. Проверить герметичность соединений: открыть отсечной кран и
один из разборных кранов. После наполнения резервуара, о чем сви-
детельствует вытекание воды из разборного крана, закрыть разбор-
ный кран и проверить герметичность всех соединений.

www.timberk.com • электрический накопительный водонагреватель
20
1. Водонагреватель рассчитан на подключение к электрической сети
с однофазным напряжением 220В. Перед подключением убедитесь,
что параметры электросети в месте подключения соответствуют па-
раметрам, указанным на маркировочной табличке с техническими
данными прибора. При установке водонагревателя следует соблю-
дать действующие правила электробезопасности.
2. Электрическая розетка должна быть рассчитана на номинальный
ток не ниже 10A, электрический кабель с медной жилой сечением не
менее 3х1,5 мм2(для меди).
Электрические розетка и вилка должны всегда оставаться сухими во
избежание утечки электрического тока. Регулярно проверяйте, что
электрическая вилка плотно подключена к розетке. Проверку прово-
дите в следующем порядке: вставьте электрическую вилку в розетку,
через полчаса работы выключите водонагреватель и выньте вилку из
розетки, проверьте рукой, не нагрелась ли вилка. Если вилка нагре-
лась до температуры выше 50°С, воизбежание повреждений, проис-
шествий, возникновения пожара в результате плохого электрического
контакта замените розетку на другую. Это должен делать специалист.
ВНИМАНИЕ!
Для обеспечения надежной работы и безопас-
ной эксплуатации водонагревателя перед первым
включением проверьте правильность его подсое-
динения к электрической сети переменного тока
220 В. Подключаемый водонагреватель должен
быть надежно соединен с заземляющим контуром
вашей электрической сети.
8. УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ
9. ЭКСПЛУАТАЦИЯ ВОДОНАГРЕВАТЕЛЯ
Cерия ME1
1. Сначала откройте один из выпускных кранов на выходе из водо-
нагревателя, затем откройте впускной кран. Электрический водона-
греватель начнёт заполняться водой. Когда из выпускного крана сво-
бодно вытекает вода, это означает, что водонагреватель полностью
заполнился водой и выпускной кран можно закрыть.
Рис. 7
ручка термостата
Рис. 6
