Timberk SWH FSL3 30 VH User manual

Instruction manual
Руководство по эксплуатации
Электрический
накопительный
водонагреватель
Модели/Models: SWH FSL3 30 VH
SWH FSL3 50 VH
SWH FSL3 80 VH
SWH FSL3 100 VH
Electrical
storage water
heater
Outlook of devices, aslo colour scores can be revised without any special advance
notices.
Производитель вправе менять внешний вид прибора и цветовую гамму при-
бора без специального уведомления.
Руководство по эксплуатации включает в себя гарантийный талон

www.timberk.com • electrical storage water heater
2
1. Important information
2. Precautions
3. Application f water heater
4. Performance parameters
Technical characteristics
Dimensional features
5. Water heater description
6. Delivery set
7. Water heater installation
Location

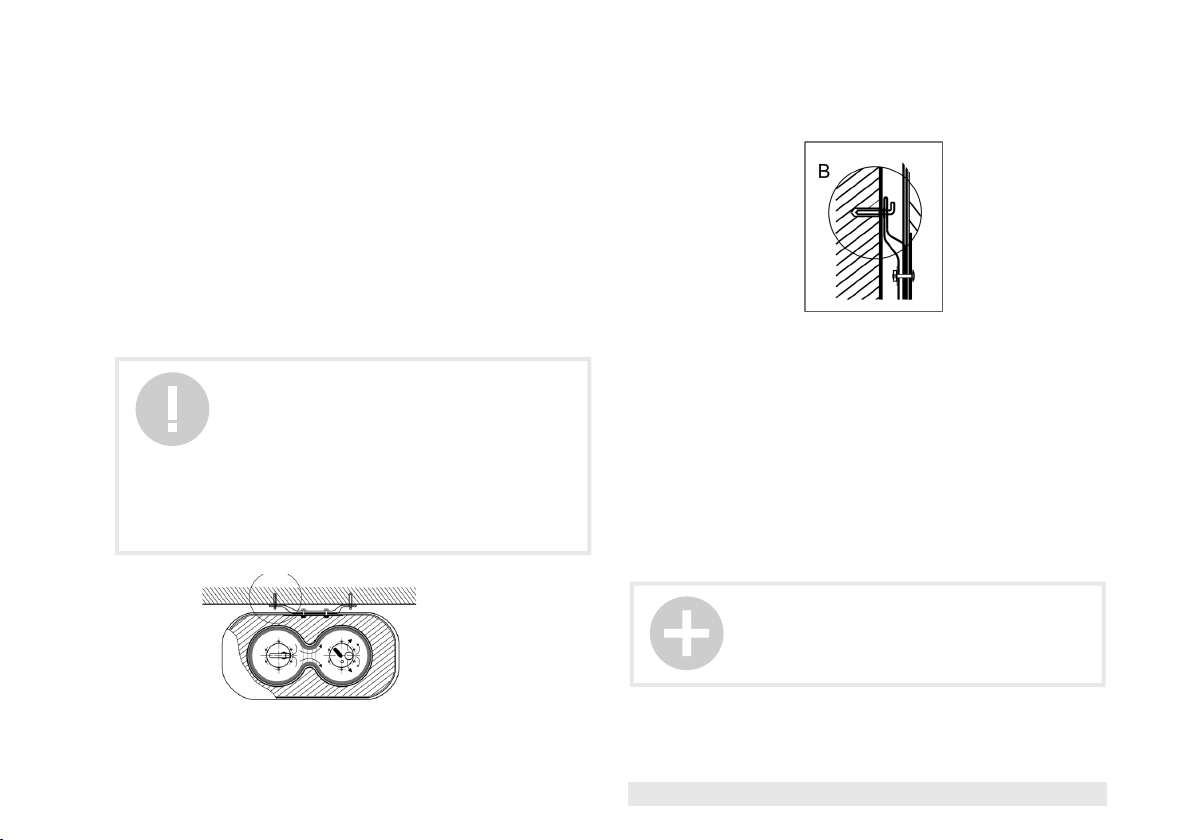

Water heater mounting methods
Water heater mounting
Connection to water main
Connection to electric mains

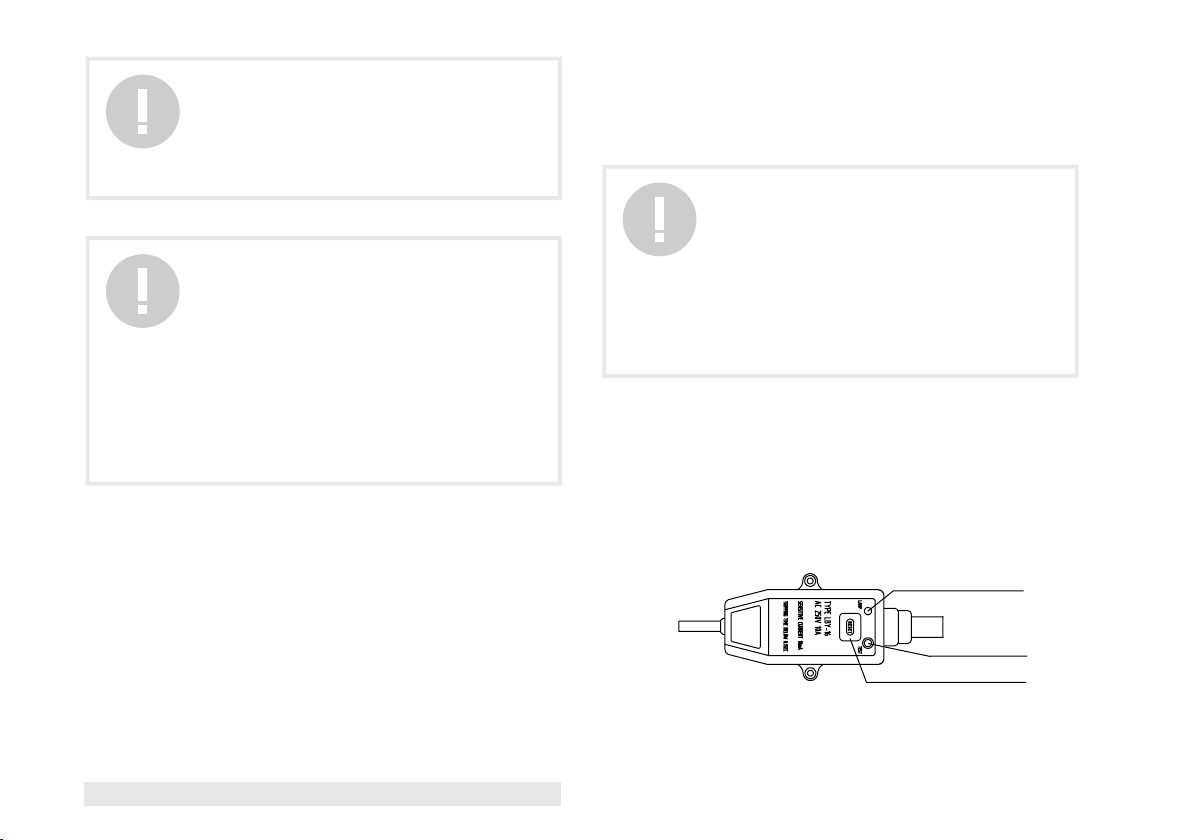

Ground Fault Circuit Interrupted (GFCI)
8. Water heater control
Control panel
Water heater operation
9. Maintenance
10. Troubleshooting
11. Wiring diagram
12. Disposal
13. Serial number and production date
Dear customer!
Thank you for your good choice. You purchased TIMBERK
electric storage water heater with an enameled internal tank. It
will serve you for a long time!
TIMBERK electric storage water heaters will provide a lot
of hot water and will automatically maintain the specified
temperature. They are perfect to provide hot water for country
houses, cottages, baths and other standalone amenity rooms.
Please, read this operation manual carefully prior to use of the water heater.
This operation manual contains important information regarding your
safety, as well as recommendations on the proper operation of the unit and
its maintenance.
Save this operation manual together with the guarantee card, cash register
receipt, if possible, cardboard box and packing material.
Different types of this device are described in this manual.
The purchased water heater can slightly differ from the one, described in
the manual, but that doesn’t affect methods of its use and operation.
IMPORTANT!
Important precautions and instructions, contained in
this manual, do not account for all possible modes and
situations to be encountered. It is vital to understand
that common sense, caution and thoroughness are the
factors that are impossible to be built-in in any product.
These factors must be taken into consideration by
a person, interested in proper operation of the unit.
The manufacturer does not bear any responsibility in
case when the unit or its parts are damaged during
transportation, as a result of improper installation,
voltage fluctuations, as well as if some part of the unit
was altered or modified.
1. IMPORTANT INFORMATION
TABLE OF CONTENTS
2
3
3
3
4
4
5
5
5
5
6
6
7
8
9
9
9
9
10
11
11
12
12

www.timberk.com • electrical storage water heater 3
1. Completely automatic control: automatic water heating, continuous auto-
matic water temperature control.
2. DROP Defense – leakage protection and protection against surplus pres-
sure within a tank (pressure safety valve).
SHOCK Defense – current leakage protection (GFCI is built in the plug of
appliance’s power cord)
HOT Defense – two-stage overheating protection (thermostat and tempera-
ture limiter).
ALL PROTECTION SYSTEMS ARE RELIABLE AND SAFE.
3. Pipes of heating elements are designed taking into account high heat load:
A number of precautions is to be observed upon operation of the fan heat-
er. Improper operation as a result of ignoring precautions may harm health
of the user and other people, as well as damage their property.
1. Any electrical appliance must be supervised when in operation, espe-
cially if there are children nearby. Make sure children do not touch the ap-
pliance.
2. Prior to installing the water heater, not connecting it to electrical main,
check and make sure the outlet for the water heater has a ground pin and
if it is properly earthed. If there is no earth circuit in your electrical main then
operation of the water heater is dangerous for your life.
3. Connect the water heater only to 220~/50V, Hz main. If necessary, find
out parameters of your mains at power suppliers.
4. To prevent overheating and risk of fire, as well as damage of internal
electrical main, do no modify the power cord’s length and do no connect
the water heater through electrical extenders.
5. It is forbidden to switch on the water heater if it is not filled with water or
if water cannot go through a pressure safety valve.
6. Never use the water heater if it is broken.
7. Do not remove the water heater cover when it is in operation.
8. Immediately unplug the water heater from electrical main if strange
sounds, odor or smoke are coming from it.
9. Always unplug the water heater from electrical main during a thunder-
storm.
10. Prior to cleaning and maintenance of the water heater unplug it from
electrical main. Cleaning and maintenance must be performed in compli-
ance with instructions of this operation manual.
11. Do not use hazardous chemical substances to clean the water heater
and prevent their contact with the appliance.
12. To prevent electrical shock the damaged power cord must be replaced
only in manufacturer’s authorized service centers by qualified specialists.
13. To prevent electrical shock do not place the power cord nearby heating
devices and flammables or combustibles.
14. Do not press buttons on the control panel of the water heater and its
remote controller (for some models) otherwise but by your fingers.
15. Since temperature of water in the water heater can reach +75°C, when
it is in operation you should not place your body parts under hot water at
2. PRECAUTIONS the first run.
To prevent burns you should adjust the temperature of the discharging
water.
16. Do not use the water heater for purposes not specified by this oper-
ation manual.
17. Do not use the water heater in an explosive or corrosive environment.
Do not store gas and other volatile flammable liquids next to the appliance
– it is very dangerous!
18. It is forbidden to make alterations in the design of the water heater or
modify it.
19. Any service operations must be performed by a specialized organisa-
tion and qualified specialists. Improper installation may cause voiding of
guarantee maintenance.
20. The water heater is not intended for use by children and persons with
reduced physical, sensory or mental capabilities, or a lack of experience
and knowledge, unless they have been given supervision or instruction
concerning use of the appliance by an individual responsible for their safe-
ty. Children should be supervised to ensure that they do not play with the
appliance.
3. APPLICATION OF WATER HEATER
Electric water heater is used to heat cold water from water supply. Unit is
for household use.
4. PERFORMANCE PARAMETERS

www.timberk.com • electrical storage water heater
4
Technical characteristics
Technical characteristics of water heaters are given below in Table 1, 2.
Table 1
safe and reliable, with an increased service life.
4. NON CFC urethane foam insulation of increased thickness: excellent heat
insulation that allows to efficiently retain accumulated heat and save energy.
5. Temperature controller: accurate and reliable water temperature control.
6. FEL1 models equipped wiht temperature display shows current water
temperature in water heater tanks.
7. Internal tanks and all internal components are made out of SUS 304 stain-
less steel with walls 1.2 mm thick.
8. The water heater is equipped with an anode bar to protect the internal
tank from corrosion and decrease scale generation on the heating element.
Description Units SWH FSL3 30 VH SWH FSL3 50 VH SWH FSL3 80 VH SWH FSL3 100 VH
Rated voltage V/Hz 220~/50 220~/50 220~/50 220~/50
Rated current A 9.1 9.1 9.1 9.1
Rated power W 2000 2000 2000 2000
Stage power W 800/1200/2000 800/1200/2000 800/1200/2000 800/1200/2000
Tank capacity L 30 50 80 100
Rated
pressure Mpa 0,7 0,7 0,7 0,7
Water
protection
class
– IPX4 IPX4 IPX4 IPX4
Heating time,
at Δ 30 ºCmin 21 43 64 79
Appliance
dimensions mm 430х552х244 430х835х244 516х989х281 516х1200х281
Weight kg 9,20 12,60 16,80 20,00
Dimensions
Description Units SWH FSL3 30 VH SWH FSL3 50 VH SWH FSL3 80 VH SWH FSL3 100 VH
Factual year
energy
consumption
kW•h 335,8 452,6 481,8 631,5
Constant daily
heating loss
kW•h /
day 0,98 1,23 1,33 1,75
IMPORTANT!
Technical characteristics of the water heater you
purchased as of the date of manufacture correspond to
data, specified in the table. Technical characteristics and
scope of delivery can be revised without any prior notice.

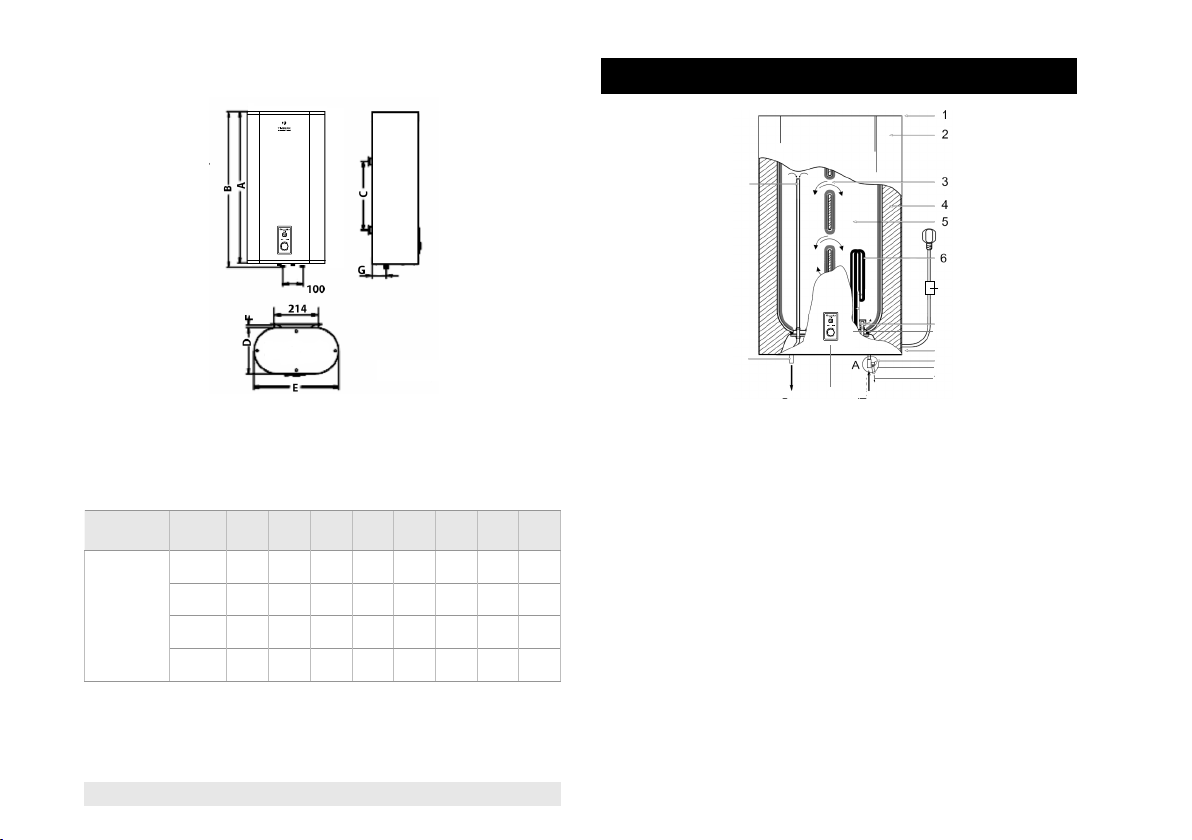

Fig. 1

www.timberk.com • electrical storage water heater 5
5. WATER HEATER DESCRIPTION

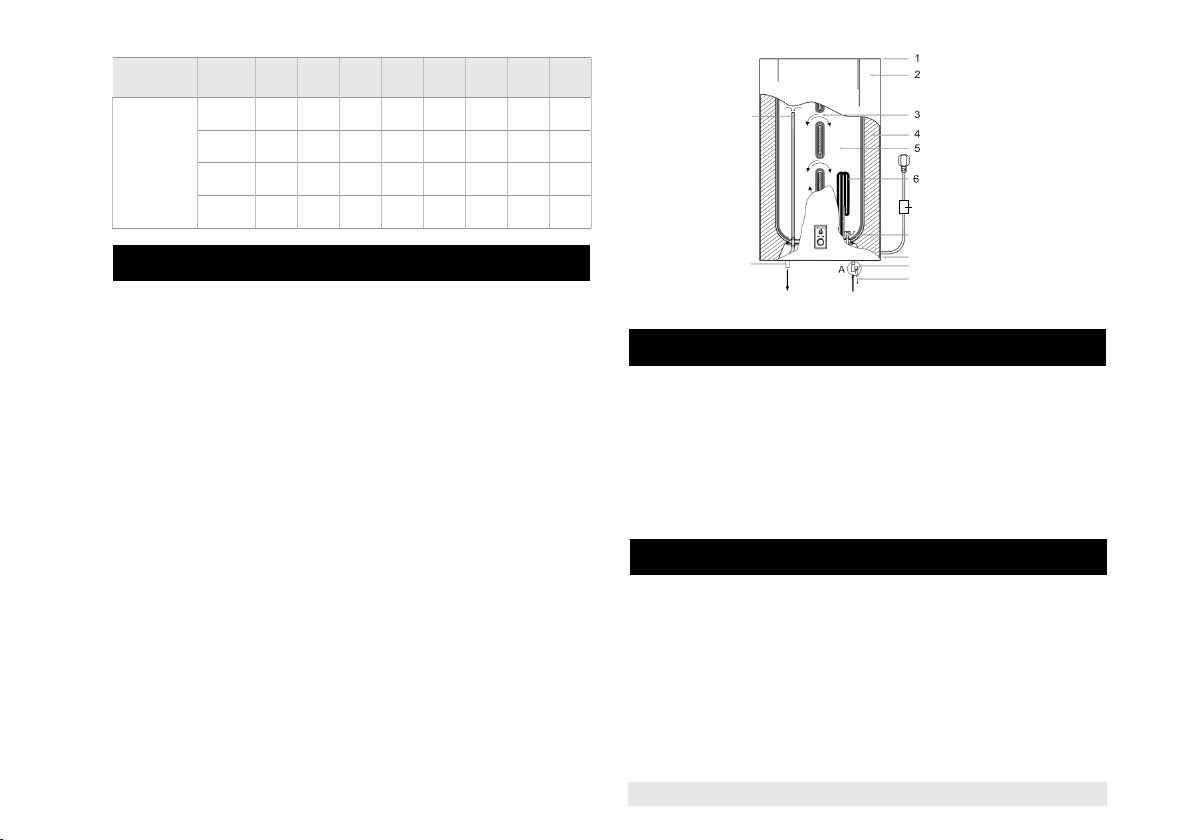

Fig. 2
FEL1 series
1 – the upper composite protective cover
2 – external decorative case
3 – system of flows (3 overflows)
4 – urethane foam heat insulation layer
5 – internal tank
6 – heating element
7 – power cable with GFCI
8 – thermostat sensor pipe
9 – protective magnesium anode
10 – inlet nozzle with a splitter
11 – the lower composite protective cover
12 – composite pressure safety valve (make sure to install onto the cold
water supply tube) Pos. A
13 – emergency discharge of surplus water pressure (a small water leakage
is possible from the emergency discharge hole when the water heater is
operating. It is normal)
14 – hot water outlet nozzle
15 – the upper part of the hot water intake tube
Выход
Вход
8
9
10
11
12
13
14
Capacity, l A B C D E F G H
SWH FSL3
30 573 593 280 235.9 432.9 13.5 72.3 -
50 858 878 450 235.9 432.9 13.5 72.3 -
80 967 987 500 273.2 492.2 13.5 103.2 -
100 1187 1207 650 273.2 492.2 13.5 103.2 -
6. DELIVERY SET
1. Water heater – 1 pc.
2. Anchor bolt – 2 pcs.
3. Pressure safety valve – 1 pc.
4. Discharge pipe – 1 pc.
5. Operation manual – 1 pc.
6. Guarantee card – 1 pc.
7. Packing – 1 pc.
7. WATER HEATER INSTALLATION
Location
1. Electric water heater should be mounted on a firm wall. If the wall is not
robust enough to hold the weight equal to the doubled weight of the total
water heater weight, fully filled with water, then it should be mounted on a
special support.
2. The wall, where the electric water heater is to be mounted, must withstand
at least the double weight of the water heater, fully filled with water; there
must be no cracks and other damages on the wall. Otherwise it is necessary
to take measures to strengthen the mounting or mount the water heater on
a special support.
7

www.timberk.com • electrical storage water heater
6
IMPORTANT!
The water heater must be mounted on a vertical wall
only the position, specified in Fig. 2. Mounting of the
appliance in any other position or vertical or tilting will
inevitably result in failure of the water heater, emergency
situation and is considered a non-guarantee case by the
manufacturer.
3. If a bathroom is too small, the water heater can be installed elsewhere,
unexposed to direct sunlight and unavailable for moisture. However, to
reduce heat losses in pipelines, the location, where a water heater is to be
installed, must be as close to the place, where hot water is used, as possible.

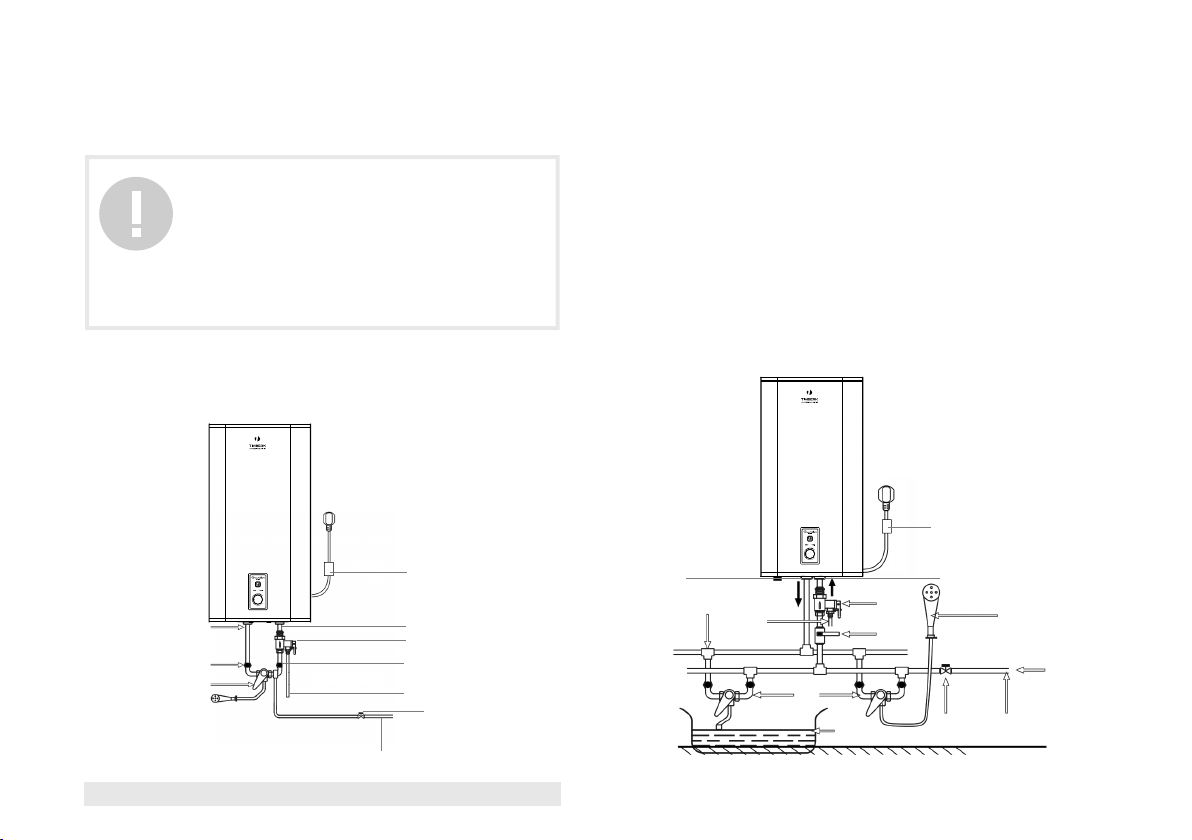

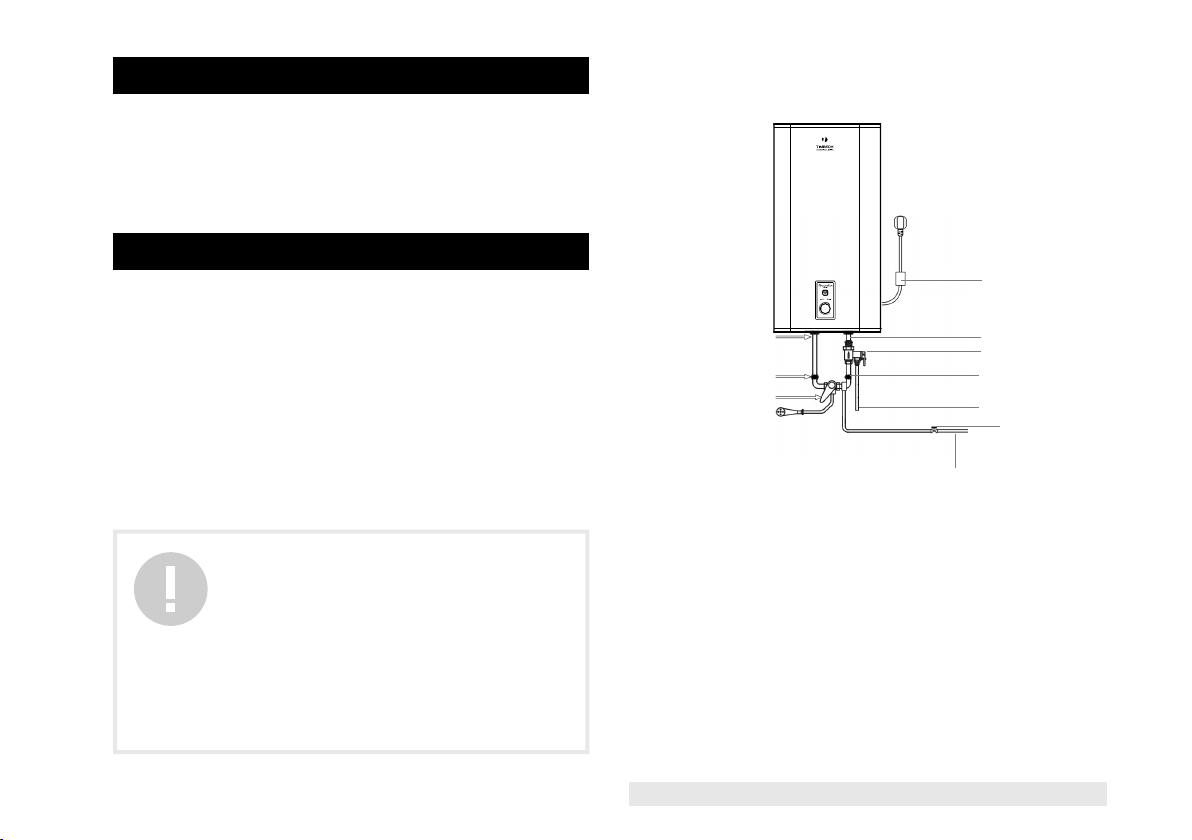

1. Power cable with GFCI
2. Water outlet
3. Hot water supply adjustment cock*
4. Mixer*
5. Shower header*
6. Cold water supply adjustment cock*
7. Discharge pipe
8. Composite pressure-relief valve
9. Water inlet
10. Magnesium anode – water discharge nozzle
11. Water main shut-off valve
12. Water main
Water heater mounting methods
Fig.3 shows the way to mount the water heater for one consumption point.
Fig. 3
Fig. 4 shows the way to mount the water heater for one consumption point.
Fig. 4
2
3
4
5
6
7
10
11
8
9
1
water drain
3
1
2
4
5
6
79
8
10
11
12
water drain

www.timberk.com • electrical storage water heater 7
1. Power cable with GFCI
2. Mounted water heater
3. Composite pressure-relief valve
4. Cold water supply valve*
5. Mixer*
6. Shower header*
7. Water main shut-off valve
8. Discharge pipe
9. Water main
10. Bath*
11. T-joint*
12. Magnesium anode – water discharge nozzle
* not included in the delivery set
IMPORTANT!
Please, use accessories, provided by the manu-
facturer, to install the water heater. Electric water
heater must not be mounted on a wall prior you make
sure that the bracket is installed firmly and securely.
Otherwise the electric water heater may fall down
from the wall, which may cause its damage and
even serious accidents involving bodily injury. When
determining points for bolt holes, it is necessary to
provision some spare space between the lower part
of the water heater and the floor.
(top view)
for SWH FSL3
Fig. 5
1. Electric water heater should be mounted on a firm wall. If the wall is not
robust enough to hold the weight equal to the doubled weight of the overall
water heater weight, fully filled with water, then it should be mounted on a
special support.
Fig. 6
2. After you chose the proper place to install the water heater, determine
points for holes for expansion hook bolts (to be determined in accordance
with the data sheet for the appliance you chose). Drill two holes of the
corresponding depth in the wall using a drill, dimensionally fit for expansion
bolts, enclosed with the water heater, insert bolts, turn the hook upwards,
securely tighten nuts and then hang the electric water heater on these hooks
(see Fig. 6).
3. Fix a power outlet to the wall. Requirements to the outlet are as follows:
230V/10A, single-phase, three-wired. It is recommended to place the outlet
on the right side above the water heater.
4. If a bathroom is too small, the water heater can be installed elsewhere,
unexposed to direct sunlight and unavailable for moisture. However, to
reduce heat losses in pipelines, the location, where a water heater is to be
installed, must be as close to the place, where hot water is used, as possible.
Connection to water main
1. The heater must be connected to water main with at least 0.1 MPa
pressure; maximum pressure is 0.7 MPa.
NOTE:
In places or on the wall, where water may get to, the
power outlet installation height must be not less than
1.8 m.

www.timberk.com • electrical storage water heater
8
2. G1/2 diameter pipes are used to connect the water heater to the water
pipeline.
3. To prevent a leakage when connecting pipes, use rubber sealing gaskets
on the threaded pipe ends.
4. Screw a relief valve to the inlet nozzle, marked blue and embossed arrow
of the water flow direction, so that the water flow direction coincides with
direction of the arrow on the valve’s case.
5. Water heater with the mounted valve must be connected to the water
main – install a shut-off valve at the water inlet point. You need to connect
a drain pipe to the opening of the pressure relief of safety valve. Next you
should put a drain pipe to the sewer.
6. Connect the desired number of consumption points to the outlet nozzle,
marked red.
7. Check leak integrity of joints: open the shut-off cock and one of the cock
assemblies. After the tank is filled with water, as evidenced by issue of water
from the cock assembly, shut the cock assembly and check the leak integrity
of all joints.
NOTE:
Do not mount additional accessories, such as a shut-
off valve, between the relief valve and the inlet nozzle.
NOTE:
The water heater is the appliance, operating in such
a manner that pressure of water in the water heater
corresponds to the pressure of water in water main.
If pressure in the main exceeds 0.7 MPa, then it is
necessary to mount a pressure reducer before the
water heater so that pressure doesn’t exceed 0.7MPa.
Connection to electric main
IMPORTANT!
Prior to connecting the tank water heater, make sure
that the water heater is properly grounded. Proper
grounding is important to minimize electric shocks
and risk of fire. The power cord is equipped with a plug
with a grounding pin. The appliance must be used
with a properly grounded power outlet. If the outlet,
you are intending to use, is not properly grounded or
grounded by a time-delay fuse or a circuit breaker,
contact a qualified electrician to install a proper outlet.
1. The water heater is designed to be connected to 230V single-phase
electric main. Prior to connecting make sure that parameters of the electric
main in the place of connection correspond to parameters, specified on the
identification plate with technical parameters of the appliance. You should
follow the current electrical safety code when installing the water heater.
2. The power outlet must be properly grounded. The outlet must be
designed for rated current not less than 10A. The power outlet and plug
must always be dry to prevent current leakage. Regularly check if the
power plug is tightly connected to the outlet. Do it in the following order:
insert the power plug into the outlet, switch off the water heater after half-
hour operation and unplug the cord, check if the plug is heated by your
hand. If the plug is heated over 50°C, then to prevent damages, accidents
and fire as a result of bad electrical contact, replace the outlet with a new
one. A specialist must do this.
3. Power cord of the appliance is a single unit with GFCI (Ground Fault
Circuit Interrupter).
IMPORTANT!
If water in the installation location contains a large
amount of calcium, manganese or iron salts, then
IT IS NECESSARY to mount a respective filter in
the delivery system to reduce the amount of scale
generated in the tank and on the heating element.

www.timberk.com • electrical storage water heater 9
IMPORTANT!
To provide reliable operation and safe use of the
water heater, prior to the first run check if it is properly
connected to the 220~/50 V AC mains. The water
heater to be connected must be securely linked with
the earth circuit of your electric mains. If the water
heater is not grounded, then in case of a short circuit
GFCI, supplied with the heater, may not operate. It is
dangerous.
IMPORTANT!
Wall outlet should be rated on voltage not lower than
10А, electric main cabel with cooper section not
lesser then 3х1,5 mm2(for cooper).
Electric socket should be no lower, than 10A, power card with copper inner
part, cross-section of copper should be not less, than 3x1,5 mm2.
8. WATER HEATER CONTROL
Control panel
1. Thermostat handle
2. Power supply Indicator
3. Heating indicator
4. LED - display
Fig. 8
Water heater operation
1. Switching on
1.1 At first, open one of the hot water outlet valves, then open the cold
water supply valve. The electric water heater will start filling with water.
When water flows from the hot tap freely, it means the water heater is fully
filled with water and you can close the hot water outlet valve.
2 3
4
1
54
GFCI (Ground Fault Circuit Interrupter) (Fig. 7)
1. Connect the cable to the mains, indicator (1) will light up.
2. Press button (2) for testing, voltage will be cut off, indicator (1) will light
down and restart button (3) will go upwards.
3. Press button (3) to restart the appliance, voltage will be restored and
indicator (1) will light up.
IMPORTANT!
- if pressing test button (2) voltage is not cut off and/or
indicator (1) continues to be lighted, it means that GFCI
safety device is not operating properly.
- if pressing restart button (3) voltage is not restored
and/or indicator (1) doesn’t light up, it means that the
water heater is not operating properly. In both cases
disconnect the water heater and call the service center.
- to reduce the risk of an electric shock, do not
disassemble, remove or fill liquid in this appliance.
Fig. 7

www.timberk.com • electrical storage water heater
10
9. MAINTENCE
Fig. 9 Fig. 10
1. Check the power plug and outlet as often as possible. Secure electrical
contact and also proper grounding must be provided. The plug and outlet
must not heat excessively.
2. If the water heater is not used for a long time, especially in regions with
low air temperature (below 0°C), it is necessary to drain water from the
heater .
3. To ensure long reliable water heater operation, it is recommended to
regularly clean the internal tank and remove deposits on the electric heating
element of the water heater, as well as check condition of the magnesium
anode and, if necessary, replace it with a new one.
4. Preventive operations must be performed upon strict observance of the
operation manual and safety precautions.
5. The water heater is equipped with a thermal switch, which cuts off power
supply of the heating element upon water overheating or its absence in the
water heater. If the water heater is connected to the mains, but water is
not heated and the indicator doesn’t light up, then the thermal switch was
IMPORTANT!
The manufacturer provides an extended guarantee
for particular water heater components provided that
timely and proper routine maintenance is performed
by specialists of an authorized service center (see the
guarantee card).
NOTE:
When setting temperature, having reached the
optimal heating position “ ” (+58°С (+/- 2°С), you
will hear a sound signal (for some models).
1.2 Plug the power cord into the outlet, at that an indicator light on control
panel.
2. Water heating temperature setting
2.1. Temperature can be set within the range 35°С-75°С, in increments
of 1°С.
2.2 The water heater automatically maintains water temperature. When
water temperature in the water heater reaches the temperature, set by the
NOTE:
During normal operation the cold water supply valve
must be set “open”.
user, the heating is automatically switched off. When water temperature
in the water heater drops to a certain level, the heating is automatically
switched off.
IMPORTANT!
Water may start dripping from the relief valve hole
during heating. It is impossible to avoid water leakage
and you must not prevent it since valve blocking
may cause rupture of the internal tank (in case of
equipment failure).

www.timberk.com • electrical storage water heater 11
6. To drain water from the internal tank properly, water can be drained
through a composite relief valve (Fig. 8) (unscrew the composite relief valve
drain knob screw and set the drain knob to the upper position, at that hot
water tap must be open, and cold water supply valve must be closed).
7. Bear in mind to check serviceability of the relief valve every 14 days –
inspection method:
- turn the discharge lever to the left up until you feel the change of thread,
then water must start flowing from the valve’s hole. After checking the
water flow, return the lever to its initial position.
8. If necessary, wipe external surfaces of the heater by a damp cloth with
soap.
IMPORTANT!
If these actions had no positive result or the thermal
switch turns off repeatedly during a short period of
time, then you should de-energize the water heater,
cut off water supply and contact your local Timberk
Authorized Service Center for a consult or repair of the
appliance.
Possible malfunctions and troubleshooting methods
Table 2
10. TROUBLESHOOTING
Failure Possible causes Troubleshooting method
Heating indicator light doesn’t light up,
water is not heated
1. Temperature adjustment device
is broken.
Contact a repairer, TIMBERK service
center.
2. Temperature limiter was actuated or
was not switched on.
Switch on the temperature switch
following instructions on its activation.
(page 15)
3. Temperature limiter is broken. Contact a repairer, TIMBERK service
center.
Water doesn’t flow from the hot water
discharge cock
1. Water feed is cut off. 1. Wait until water supply is restored.
2. Water pressure is too low. 2. Switch on the water heater again,
when normal water pressure restores.
3. Water supply exhaust valve is
closed.
Water temperature is too high Water temperature control system
is damaged.
Contact a repairer, TIMBERK service
center.
Water leakage Seal at the point of pipe connection
is broken.
Replace the joint seal.
Water flows from the appliance’s case Breaking of the internal tank
(corrosion)Seal at the point of the
heating element connection is broken.
Contact a repairer, TIMBERK service
center.
switched off or not switched on. To reset the water heater to the operating
condition, it is necessary to:
- de-energize the water heater, remove the plate of the side / lower cover
for horizontal-type/vertical-type water heater respectively.
- for SWH FSL3 series vertical-type water heaters: unscrew retaining nut of
the thermal switch, fastened on the flange of the heating element, turn the
thermal switch and press the button, located in the center of the thermal
switch, until it clicks; Fig. 9
- if the button is not pressed and there is no clicking, then you should wait
until the thermal switch cools down to the initial temperature.
11. WIRING DIAGRAM
Fig. 11
Temperature
limiter Thermostat Heating
element
Power Heating

www.timberk.com • electrical storage water heater
12
The water heater should be disposed upon the end of life. You can obtain
detailed information on water heater disposal from a representative of local
authorities.
Device service life is 10 years.
13. DISPOSAL
14. SERIAL NUMBER AND PRODUCTION DATE
Serial number, production month and year are included in ID LINE product
code. Sticker with ID LINE code is pasted on product surface. Month and
two last numbers of year is putted after symbol “-“.
NOTE:
Technical and any other characteristics of the
appliance can be revised.
Such changes may be introduced without warning and
prior notice to the consumers.
The manufacturer shall not be liable for changes in the
appliance’s wiring diagram that may be implemented
without notice to the consumers.

www.timberk.com • электрический накопительный водонагреватель 13
1. Важная информация
2. Меры предосторожности
3. Назначение прибора
4. Рабочие характеристики
Технические характеристики
Размерные характеристики
5. Описание водонагревателя
6. Комплект поставки
7. Установка водонагревателя
Местоположение
Способы монтажа водонагревателя
Монтаж водонагревателя
Подключение к водопроводной магистрали
Подключение к электрической сети
УЗО (устройство защитного отключения)
8. Управление водонагревателем
Панель управления
Эксплуатация водонагревателя
9. Обслуживание
10. Устранение неисправностей
11. Электрическая принципиальная схема
12. Утилизация
13. Серийный номер и дата производства
14. Гарантийный талон
Уважаемый покупатель!
Благодарим Вас за удачный выбор. Вы приобрели электри-
ческий накопительный водонагреватель ТIMBERK. Он про-
служит Вам долго.
Электрические накопительные водонагреватели ТIMBERK
подготовят большое количество горячей воды и будут под-
держивать заданную температуру автоматически. Они иде-
ально подходят для снабжения горячей водой загородных
домов, коттеджей, бань и прочих индивидуальных бытовых
помещений.
Просим внимательно ознакомиться с руководством по эксплуатации
перед использованием водонагревателя.
В данном руководстве по эксплуатации содержится важная инфор-
мация, касающаяся Вашей безопасности, а также рекомендации по
правильному использованию прибора и уходу за ним. Сохраните ру-
ководство по эксплуатации вместе с гарантийным талоном, кассовым
чеком, по возможности, картонной коробкой и упаковочным матери-
алом. В данном руководстве по эксплуатации описываются разные
виды данного типа устройства.
Приобретенный Вами водонагреватель может несколько отличаться
от описанного в руководстве, что не влияет на способы использова-
ния и эксплуатации.
ВНИМАНИЕ!
Важные меры предосторожности и инструкции, со-
держащиеся в данном руководстве, не включают
всех возможных режимов и ситуаций, которые мо-
гут встречаться. Необходимо понимать, что здра-
вый смысл, осторожность и тщательность являются
факторами, которые невозможно «встроить» ни в
один продукт.
1. ВАЖНАЯ ИНФОРМАЦИЯ
СОДЕРЖАНИЕ
13
14
15
15
15
16
16
17
17
17
17
18
19
20
20
21
21
21
22
22
23
24
24
26

www.timberk.com • электрический накопительный водонагреватель
14
При использовании водонагревателя, необходимо соблюдать ряд мер
предосторожности. Неправильная эксплуатация в силу игнорирования
мер предосторожности может привести к причинению вреда здоровью
пользователя и других людей, а также нанесения ущерба их имуществу.
1. Любой электроприбор должен находиться под наблюдением во время
его эксплуатации, особенно, если неподалёку от него находятся дети.
Внимательно следите за тем, чтобы дети не прикасались к прибору.
2. Перед установкой водонагревателя, не подключая его к электросети,
проверьте и убедитесь, что сетевая розетка для водонагревателя имеет
контакт заземления и правильно заземлена. При отсутствии заземляю-
щего контура в вашей электросети эксплуатация водонагревателя опас-
на для жизни.
3. Подключайте водонагреватель только к сети 230В/50Гц. При не-
обходимости выясните характеристики своей сети у поставщиков
электроэнергии.
4. Во избежание перегрева и риска возникновения пожара, а также
повреждения внутренней электрической сети, не изменяйте длину
сетевого шнура и не подключайте водонагреватель через электри-
ческие удлинители.
5. Запрещается включать водонагреватель, если он не наполнен во-
дой или если обнаружена непроходимость воды через предохрани-
тельный клапан.
6. Никогда не используйте водонагреватель, если он неисправен.
7. Не снимайте крышки водонагревателя во время его работы.
ВНИМАНИЕ!
Эти факторы должен учитывать человек, который
заинтересован в надлежащей эксплуатации устрой-
ства. Изготовитель не несет ответственности в слу-
чае повреждения прибора или его отдельных частей
во время транспортировки, в результате неправиль-
ной установки, в результате колебаний напряжения,
а также в случае, если какая-либо часть прибора
была изменена или модифицирована.
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
8. Незамедлительно отключите водонагреватель от электрической
сети, если от него идут странные звуки, запах или дым.
9. Всегда отключайте водонагреватель от электрической сети во вре-
мя грозы.
10. Перед началом чистки и технического обслуживания водонагре-
вателя всегда отключайте его от электрической сети. Чистку и тех-
ническое обслуживание производите в соответствии с указаниями
данного руководства по эксплуатации.
11. Не используйте опасные химические вещества для чистки водо-
нагревателя и не допускайте их попадания на него.
12. Во избежание опасности поражения электрическим током, повре-
жденный сетевой шнур должен меняться только в авторизованных
сервисных центрах изготовителя, квалифицированными специали-
стами.
13. Во избежание опасности поражения электрическим током не
размещайте шнур питания рядом с нагревательными приборами и
легковоспламеняющимися или горючими веществами.
14. Поскольку температура воды в водонагревателе может достигать
750С, при использовании водонагревателя не следует подставлять ча-
сти тела под горячую воду при первом включении. Для предотвраще-
ния ожогов правильно отрегулируйте температуру вытекающей воды.
15. Не используйте водонагреватель, в целях, не предусмотренных
этим руководством по эксплуатации.
16. Не используйте водонагреватель во взрывоопасной или коррози-
онной среде. Не храните рядом с прибором бензин и другие летучие
легковоспламеняющиеся жидкости это очень опасно!
17. Запрещено вносить изменения в конструкцию водонагревателя
или модифицировать его.
18. Любые сервисные работы должны производиться специализи-
рованной организацией, квалифицированными специалистами. Не-
правильная установка может повлечь за собой отказ в гарантийном
обслуживании.
19. Водонагреватель не предназначен для использования лицами
(включая детей) с ограниченными физическими, сенсорными или ум-
ственными возможностями, обладающими недостаточным опытом
и знаниями, если они не находятся под наблюдением и не получили
инструкций по использованию устройства от лица, ответственного за
их безопасность. Необходимо, следить, чтобы дети не играли с при-
бором.

www.timberk.com • электрический накопительный водонагреватель 15
4. РАБОЧИЕ ХАРАКТЕРИСТИКИ
Основные особенности
1. Полностью автоматическое управление: автоматический нагрев
воды, постоянный автоматический контроль температуры воды.
2. Система защиты:
- Drop Defense – защита от протечки и избыточного давления внутри
бака (предохранительный клапан)
- SHOCK Defense – защита от утечки электрического тока (УЗО встро-
ено в сетевой шнур прибора).
- HOT Defense – двухуровневая защита от перегрева (термостат и
ограничитель температуры)
Все системы защиты являются надежными и безопасными.
3. Трубки нагревательных элементов спроектированы с учетом боль-
шой тепловой нагрузки: безопасные, надежные, с увеличенным сро-
ком службы.
4. Пенополиуретановая NON CFC теплоизоляция увеличенной тол-
щины: отличная тепловая изоляция, которая позволяет эффективно
сохранять накопленное тепло и экономить электроэнергию.
5. Температурный контроллер: точное и надежное управление тем-
пературой воды.
6. Водонагреватель имеет простое устройство и удобен в эксплуатации
7. Водонагреватель оснащён дисплеем на панели управления, отобража-
ющим текущую температуру воды во внутреннем резервуаре
8. Водонагреватель оснащен анодным стержнем для защиты от кор-
розии внутреннего резервуара и уменьшения образования накипи на
нагревательном элементе.
3. НАЗНАЧЕНИЕ ПРИБОРА
Электрический водонагреватель накопительного типа предназначен
для нагрева поступающей из водопровода холодной воды. Он приме-
няется в бытовых целях.
Технические характеристики
Технические характеристики водонагревателя приведены в таблице 1, 2.
Таблица 1
Наимено-
вание
Ед.
изм. SWH FSL3 30 VH SWH FSL3 50 VH SWH FSL3 80 VH SWH FSL3 100 VH
Параметры
электропи-
тания
В/Гц 220~/50 220~/50 220~/50 220~/50
Номинальная
сила тока A 9.1 9.1 9.1 9.1
Номинальная
потребляемая
мощность
Вт 2000 2000 2000 2000
Мощность по
ступеням Вт 800/1200/2000 800/1200/2000 800/1200/2000 800/1200/2000
Объем л 30 50 80 100
Номинальное
давление МПа 0,7 0,7 0,7 0,7
Класс
влагозащиты – IPX4 IPX4 IPX4 IPX4
Классэлек-
трозащиты – I I I I
Время нарева
при Δ 30 ºCмин 21 43 64 79
Размеры
прибора мм 430x552x244 430x835x244 516x989x281 516x1200x281
Вес кг 9,20 12,60 16,80 20,00
Фактическое
годовое
потребление
электроэ-
нергии
кВт•ч 335,8 452,6 481,8 631,5
Постоянные
суточные
потери
кВт•ч /
сут 9,20 12,60 16,80 1,75

www.timberk.com • электрический накопительный водонагреватель
16
Размерные характеристики
Рис. 1 Рис. 2
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Выход
Вход
7
16
8
9
10
11
12
13
14
15
1 - Верхняя комбинированная защитная крышка
2 - Внешний декоративный корпус
3 - Система переливов
4 - Теплоизоляционный слой из пенополиуретана
5 - Внутренний резервуар
6 - Нагревательный элемент
7 - Трубка
8 - Защитный магниевый анод
9 - Входной патрубок с рассекателем
10 - Нижняя комбинированная защитная крышка
11 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А
12 - Аварийный слив избыточного давления воды ( при работе водона-
гревателя возможно подтекание воды из отверстия аварийного слива.
Это нормально)
13 - Панель управления
14 - Патрубок выхода горячей воды
15 - Верхняя часть патрубка забора горячей воды
16 - Сетевой шнур с вилкой и УЗО
Объем, л A B C D E F G H
SWH FSL3
30 573 593 280 235.9 432.9 13.5 72.3 -
50 858 878 450 235.9 432.9 13.5 72.3 -
80 967 987 500 273.2 492.2 13.5 103.2 -
100 1187 1207 650 273.2 492.2 13.5 103.2 -
Размерные характеристики водонагревателя (в мм) согласно рис. 1,
рис. 2 приведены в таблице 2.
Таблица 2

www.timberk.com • электрический накопительный водонагреватель 17
6. КОМПЛЕКТ ПОСТАВКИ
1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт.
3. Предохранительный клапан - 1 шт.
4. Руководство по эксплуатации и гарантийный талон - 1 шт.
5. Упаковка - 1 шт.
7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
Местоположение
1. Электрический водонагреватель следует устанавливать на прочной
стене.
2. Стена, на которой устанавливается электрический водонагрева-
тель, должна выдерживать, как минимум, двойной вес водонагрева-
теля, полностью заполненного водой, на стене должны отсутствовать
трещины и другие повреждения. В противном случае необходимо при-
нять меры для усиления крепления или установить водонагреватель на
специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла
в трубопроводах место установки водонагревателя должно находиться
как можно ближе к месту использования горячей воды.
ВНИМАНИЕ!
Водонагреватель должен быть установлен на
вертикальную стену в том положении, как
указано на рис. 1, 2. Возможна установка в
в горизонтальном положении, тогда патрубки вхо-
да холодной воды и выхода горячей, будут нахо-
диться слева.
Установка прибора в любом другом положении
или перекос относительно вертикали неизбежно
приведет к выходу водонагревателя из строя, соз-
данию аварийной обстановки и рассматривается
производителем как не гарантийный случай.
2
3
4
5
6
7
10
11
8
9
1
слив воды
1. Сетевой шнур с вилкой и УЗО
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды*
7. Сливная трубка*
8. Комбинированный предохранительный клапан
9. Входной патрубок
10. Отсечной кран водопроводной магистрали
11. Водопроводная магистраль
* не входит в комплект поставки
Способы монтажа водонагревателя
Способ монтажа водонагревателя для одной точки потребления
представлен на рис. 3.
Рис. 3

www.timberk.com • электрический накопительный водонагреватель
18
1. Сетевой шнур с вилкой и УЗО
2. Входной патрубок
3. Комбинированный предохранительный клапан
4. Кран входа холодной воды *
5. Смеситель *
6. Душевая насадка *
7. Отсечной кран водопроводной магистрали*
8. Сливная трубка*
9. Водопроводная магистраль
Рис. 4
Способ монтажа водонагревателя для нескольких точек потребле-
ния представлен на рис. 4.
водопроводная магистраль
3
1
2
4
5
6
79
8
10
11
12
ПРИМЕЧАНИЕ!
Пожалуйста, для установки водонагревателя ис-
пользуйте принадлежности, предоставленные
производителем. Электрический водонагре-
ватель нельзя крепить на стене до того, как вы
убедитесь, что кронштейн установлен надёжно и
прочно. В противном случае электрический во-
донагреватель может упасть со стены, что может
привести к его повреждению и даже к серьёзным
происшествиям с причинением вреда здоровью
и получением травм. При определении точек для
отверстий под анкерные болты следует преду-
смотреть свободное пространство между нижней
частью водонагревателя и полом не менее 0,6 м
для обеспечения удобства технического обслужи-
вания при необходимости его проведения
Монтаж водонагревателя
Рис.5
10. Ванна *
11. Тройник*
12. Выходной патрубок
* не входит в комплект поставки
Вид сверху

www.timberk.com • электрический накопительный водонагреватель 19
1. Электрический водонагреватель следует устанавливать на проч-
ной стене. Если прочность стены не позволяет удерживать вес, рав-
ный двойному весу общего веса водонагревателя, полностью запол-
ненного водой, его следует устанавливать на специальной опоре.
2. После того, как вы выбрали правильное место установки водона-
гревателя, определите точки для отверстий под распорные болты с
крюками (определяются в соответствии со спецификацией прибора,
который вы выбрали). Просверлите в стене два отверстия соответ-
ствующей глубины с использованием сверла, подходящего по разме-
ру под распорные болты, прилагаемые к водонагревателю,
вставьте винты, поверните крюк вверх, плотно затяните гайки и затем
повесьте электрический водонагреватель на эти крюки
(см. Рис. 5).
3. Прикрепите сетевую розетку к стене. Требования к розетке следу-
ющие: 220V~/10A, однофазная, трёхпроводная. Рекомендуется раз-
местить розетку с правой стороны выше водонагревателя.
4. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света
и недоступном для попадания влаги. Однако для снижения потерь
тепла в трубопроводах место установки водонагревателя должно
находиться как можно ближе к месту использования горячей воды.
Рис. 6
ПРИМЕЧАНИЕ:
В местах или на стене, куда может попасть вода,
высота установки электрической розетки должна
быть не менее 1,8 м.
ПРИМЕЧАНИЕ:
Между предохранительным клапаном и входным
патрубком нельзя монтировать дополнительные
приспособления, например, отсечной кран.
Подключение к водопроводной магистрали
1. Нагреватель подключается к водопроводной сети с давлением ми-
нимум 0,1 МПа, максимум 0,7 МПа
2. Для подключения водонагревателя к водопроводу применяются
трубы диаметром G1/2.
3. Для предотвращения протечки при подсоединении труб используйте
резиновые уплотнительные прокладки на резьбовых окончаниях труб.
4. На входной патрубок обозначенный голубым цветом и стрелкой
направления течения воды накрутите предохранительный клапан так,
чтобы течение воды совпадало с направлением стрелки на корпусе
клапана. На отверстие сброса давления предохранительного клапана
(см. рис. 8) оденьте дренажную трубку для отвода воды (возможно
появление при нагревании) в канализацию.
5. Нагреватель со смонтированным клапаном подключить к водопро-
водной сети - в месте подведения воды установить отсечной кран.
6. К выходному патрубку, обозначенному красным цветом, подсоеди-
нить желаемое количество точек потребления.
7. Открыть отсечной кран и один из разборных кранов. После напол-
нения резервуара, о чем свидетельствует вытекание воды из разбор-
ного крана, закрыть разборный кран и проверить герметичность всех
соединений.
ПРИМЕЧАНИЕ!
Водонагреватель является прибором, действу-
ющим таким образом, что давление воды в во-
донагревателе, соответствует давлению воды в
водопроводной магистрали. Если в магистрали
давление превышает 0,7 МПа, то следует смонти-
ровать перед водонагревателем редуктор давле-
ния, чтобы давление не превышало 0,7 МПа.

www.timberk.com • электрический накопительный водонагреватель
20
ВНИМАНИЕ!
Если вода в месте установки содержит большое
количество солей кальция, марганца или железа,
то необходимо в подводящей системе смонтиро-
вать соответствующий фильтр для снижения ко-
личества накипи в резервуаре и на нагреватель-
ном элементе.
Подключение к электрической сети
1. Водонагреватель рассчитан на подключение к электрической сети
с однофазным напряжением 220 В. Перед подключением убедитесь,
что параметры электросети в месте подключения соответствуют па-
раметрам, указанным на маркировочной табличке с техническими
данными прибора. При установке водонагревателя следует соблю-
дать действующие правила электробезопасности.
2. Электрическая розетка должна быть рассчитана на номинальный
ток не ниже 10A, электрический кабель с жилой сечением не менее
3х1,5 мм2(для меди).
Электрические розетка и вилка должны всегда оставаться сухими во
избежание утечки электрического тока. Регулярно проверяйте, что
электрическая вилка плотно подключена к розетке. Проверку про-
водите в следующем порядке: вставьте электрическую вилку в ро-
зетку, через полчаса работы выключите водонагреватель и выньте
вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если вилка
ВНИМАНИЕ!
Перед подключением накопительного водона-
гревателя убедитесь в том, что водонагреватель
заземлен надлежащим образом. Правильное за-
земление важно для минимизации ударов током
и опасности возгорания. Шнур питания оснащён
вилкой, с контактом заземления. Устройство
должно использоваться с правильно заземленной
сетевой розеткой. Если розетка, которую Вы пла-
нируете использовать, не заземлена соответству-
ющим образом или защищена предохранителем
с задержкой на срабатывание или прерывателем
цепи, свяжитесь с квалифицированным электри-
ком для установки правильной розетки.
ВНИМАНИЕ!
Для обеспечения надежной работы и безопас-
ной эксплуатации водонагревателя перед первым
включением проверьте правильность его подсое-
динения к электрической сети переменного тока
220~/50В. Подключаемый водонагреватель дол-
жен быть надежно соединен с заземляющим кон-
туром вашей электрической сети. Использование
водонагревателя без заземления опасно для жиз-
ни. Если водонагреватель не будет заземлен, то в
случае короткого замыкания УЗО, поставляемое в
комплекте*, может не сработать. Это опасно.
нагрелась до температуры выше 50°С, во избежание повреждений,
происшествий, возникновения пожара в результате плохого элек-
трического контакта замените розетку на другую. Это должен делать
специалист.
3. Сетевой шнур прибора представляет собой единый блок с УЗО
(Устройство защитного отключения)*.
УЗО (устройство защитного отключения) (рис. 7)
1. Подключите сетевой шнур к сети, индикатор (1) загорится.
2. Для тестирования нажмите кнопку (2), напряжение перестанет по-
даваться, индикатор (1) погаснет и кнопка перезапуска (3) поднимется
вверх.
3. Для перезапуска нажмите кнопку (3), напряжение опять начнет по-
даваться и индикатор (1) загорится.
Рис.7
лампочка - индика-
тор работы УЗО (1)
кнопка TEST (2)
кнопка перезапуска (3)
