OWNER’S MANUAL
3 TON HYDRAULIC TROLLEY JACK
Item: T830020
Version 20220808
REGISTER
YOUR PRODUCT
http://www.torin-usa.com/
customer-support/
register-a-product.html
SCAN CODE
If any parts are missing or broken, please contact our customer service department at www.torin-usa.
com/support.
Read carefully and understand all ASSEMBLY AND OPERATION INSTRUCTIONS before operating.
Failure to follow the safety rules and other basic safety precautions may result in serious personal
injury.

2
TECHNICAL SPECIFICATIONS
Item Capacity Lifting Range
Min. (Inch)
Lifting Range
Max. (Inch)
Lifting Range
Min. (cm)
Lifting Range
Max. (cm)
T830020 3 TON 5-5/16 15-3/4 13.5 40
SAFETY MARKINGS
1. Study, understand, and follow all instructions before operating this device.
2. Do not exceed rated capacity.
3. Use only on hard, level surfaces, with less than 3 degrees of slope.
4. Lifting device only. Immediately after lifting, support the vehicle with appropriate means.
5. Do not move or dolly the vehicle while on the jack.
6. Lift only on areas of the vehicle as specied by the vehicle manufacturer.
7. No alterations shall be made to this product.
8. Only attachments and/or adapters supplied by the manufacturer shall be used.
9. Do not get under or allow anyone under the vehicle until it has been supported by jack stands.
10. Center load on saddle prior to lifting.
11. Use wheel chocks or other blocking device on opposing wheels before using jack.
12. Never use on a lawn mower or lawn tractor.
13. Do not use this jack for any use other than the manufacturer specied usage.
14. Do not rock the vehicle while working on or around equipment.
15. The following are not recommended for supporting on this equipment: Foundations, Homes, Mobile
Homes, Trailers, RV’s, Campers, nor Fifth Wheels, etc.
16. Failure to heed these markings may result in personal injury and/or property damage.
WARNING!

3
ASSEMBLY
1. Familiarize yourself with the jack.
2. Line up the bottom of handle to the release valve
located under the handle socket. Turn handle and
release valve Clockwise to Tighten.
3. Secure the handle in place inside the handle
socket. Without any vehicle on the jack, cycle
the lift up and down several times to insure the
hydraulic system is operating properly. (Perform
the System Air Purge Procedure before rst use.)

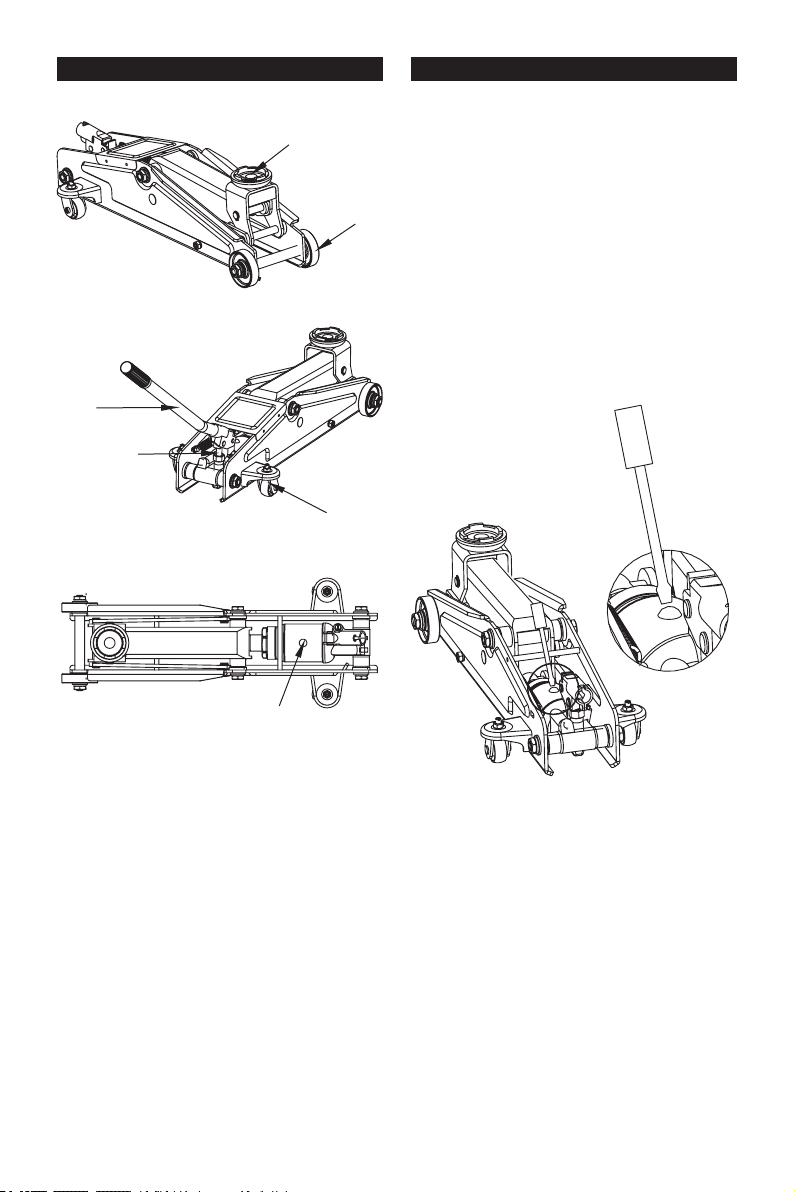

Saddle
Front Wheel
Handle
Pump
Plunger
Oil Fill Plug
Rear Swivel
Casters
SYSTEM AIR PURGE PROCEDURE
IMPORTANT: BEFORE FIRST USE
Perform the following System Air Purge Procedure to
remove any air that may have been introduced into
the hydraulic system as a result of product shipment
and handling. This step is to be completed without
any weight on the jack.
1. Turn release valve counterclockwise one full turn
to the open position.
2. Remove cover plate.
3. Rapidly pump the handle 6-8 times. Leave handle
in down position to expose oil ll plug.
4. With a at blade screwdriver, push the oil ll
plug slightly to the side to purge trapped air from
system. (Use caution not to tear or puncture the
oil plug.)
5. Replace cover plate and the jack is now ready for
use. Check for proper pump action.
6. Turn release valve clockwise to the closed
position.
7. Jack is now ready for use. Check for proper pump
action. (Repeat steps if neccessary).

4
BEFORE USE
OPERATION
1. Before using this product, read the owner's manual completely and familiarize yourself thoroughly with the
product and the hazards associated with its improper use.
2. Perform the air purge procedure. (See System Air Purge Procedure.)
3. Check and that the pump operates smoothly before putting into service.
4. Inspect before each use. Do not use if bent, broken or cracked components are noted.
1. Block the vehicle’s wheels for lifting stability. Secure the load to prevent inadvertent shifting and movement
2. Position the jack near desired lift point.
3. Set the Parking Brake in the vehicle.
4. Refer to the vehicle manufacturer owner’s manual to locate approved lifting points on the vehicle. Position
the jack so that the saddle is centered and will contact the load lifting point rmly.
5. Assemble the handle; ensure to align with slots.
6. Close the release valve by turning it clockwise until it is rmly closed.
7. Before raising the vehicle double check and verify the saddle is centered and also has full contact with the
lifting point.
8. Pump handle to lift until saddle contacts load. Continue to pump the jack handle to lift the vehicle to the
desired height. After lifting, support the load with appropriately rated vehicle support stands before working
on the vehicle.
RAISING THE JACK
CAUTION: NEVER WIRE, CLAMP OR OTHERWISE DISABLE THE LIFT CONTROL VALVE TO
FUNCTION BY ANY MEANS OTHER THAN BY USING THE OPERATOR'S HAND. USE THE HANDLE
PROVIDED WITH THIS PRODUCT OR AN AUTHORIZED REPLACEMENT HANDLE TO ENSURE
PROPER RELEASE VALVE OPERATION. DO NOT USE EXTENSIONS ON THE OPERATING
HANDLE.
LOWERING THE JACK
WARNING: USE EXTREME CAUTION WHEN LOWERING THE JACK. THE JACK HANDLE MAY TURN
RAPIDLY. OPENING THE RELEASE VALVE TOO FAST CAN CAUSE THE JACK TO LOWER RAPIDLY.
FAILURE TO HEAD THESE WARNINGS COULD CAUSE SERIOUS INJURY OR DEATH.
1. Raise load high enough to allow clearance for the jack stands to be removed, then carefully remove jack
stands.
2. Remove support stands.
3. Grasp the handle rmly with both hands. Securely hold on to the jack handle so your hands do not slip and
ensure the release valve does not rapidly lower.
4. Carefully open the Release Valve by slowly turning the handle counter-clockwise. (Do not allow bystanders
around the jack or under the load when lowering the jack.)
5. After removing jack from under the load, keep jack in the lowered position to reduce exposure to rust and
contamination.

5
MAINTENANCE INSTRUCTIONS
If you use and maintain your equipment properly, it will give you many years of service. Follow the
maintenance instructions carefully to keep your equipment in good working condition. Never perform any
maintenance on the equipment while it is under a load.
Inspection
You should inspect the product for damage, wear, broken or missing parts (e.g.: pins) and that all components
function before each use. Follow lubrication and storage instructions for optimum product performance.
Binding
If the product binds while under a load, use equipment with equal or a larger load capacity to lower the load
safely to the ground. After unbinding; clean, lubricate and test that equipment is working properly. Rusty
components, dirt, or worn parts can be causes of binding. Clean and lubricate the equipment as indicated in
the lubrication section. Test the equipment by lifting without a load. If the binding continues contact Customer
Service.
Cleaning
If the moving parts of the equipment are obstructed, use cleaning solvent or another good degreaser to clean
the equipment. Remove any existing rust, with a penetrating lubricant.
Lubrication
This equipment will not operate safely without proper lubrication. Using the equipment without proper
lubrication will result in poor performance and damage to the equipment. Some parts in this equipment are not
self-lubricating. Inspect the equipment before use and lubricate when necessary. After cleaning, lubricate the
equipment using light penetrating oil, lubricating spray.
• Use a good lubricant on all moving parts.
• For light duty use lubrication once a month.
• For heavy and constant use lubrication recommended every week.
• NEVER USE SANDPAPER OR ABRASIVE MATERIAL ON THESE SURFACES!
Rust Prevention:
Check rams and pump plungers on the power unit assemblies daily for any signs of rust or corrosion.
Without a load, lift the equipment as high as it goes and look under and behind the lifting points. If signs of
rust are visible clean as needed.
Grease Fittings
Some models contain grease ttings that will regularly need to be greased and lubricated.
How the Jack Operates
With release valve closed, an upward stroke of the jack handle draws oil from the reservoir tank into the
plunger cavity. Hydraulic pressure holds the valve closed, which keeps the oil in the plunger cavity. A
downward stroke of the jack handle releases oil into the cylinder, which forces the ram out. This raises the
saddle. When the ram reaches maximum extension, oil is bypassed back into the reservoir to prevent an over
extended ram stroke and possible damage to the jack. Opening the release valve allows oil to ow back into
reservoir. This releases hydraulic pressure on the ram, which results in lowering the saddle.
Storing the Jack
1. Lower the Lifting ram.
2. Place the handle in the upright position.
3. Store in a dry location, recommended indoors.
Note: If the jack is stored outdoors, be sure to lubricate all parts before and after use to ensure the jack stays
in good working condition. Always store jack in the fully retracted postion when stored in outdoor or caustic
enviroments that can cause corrosion and/or rust.

6
TO ADD JACK OIL
TO REPLACE JACK OIL
1. Position the jack on level ground and lower the
saddle.
2. Open release valve by turning handle
counter-clockwise.
3. Remove cover plate.
4. Remove the oil plug.
5. Turn the jack upside down to drain old oil from the
oil ll hole.
1. Position the jack on level ground and lower the
saddle.
2. Remove cover plate.
3. Remove the oil plug.
4. Fill the oil case until oil level is just beneath the
lower rim of the oil ll hole.
5. Replace oil plug.
6. Replace coverplate and perform the System Air
Purge Procedure.
6. Position the jack on level ground and keep saddle
in the lowered position. Fill the oil case until oil
level is just beneath the lower rim. Keep dirt and
other foreign materials clear when pouring.
7. Replace oil plug.
8. Replace the cover plate and perform the System
Air Purge Procedure.
• DO NOT USE MOTOR OIL IN THE JACK.
• ONLY USE ANTI-FOAMING JACK OIL.
• ALWAYS USE A GOOD GRADE HYDRAULIC
JACK OIL.
• DO NOT USE HYDRAULIC BRAKE FLUID,
ALCOHOL, GLYCERINE, DETERGENT, MOTOR
OIL OR DIRTY OIL.
• USE OF A NON-RECOMMENDED FLUID CAN
CAUSE DAMAGE TO A JACK.
• AVOID MIXING DIFFERENT TYPES OF FLUID
AND NEVER USE BRAKE FLUID, TURBINE
OIL, TRANSMISSION FLUID, MOTOR OIL OR
GLYCERIN. IMPROPER FLUID CAN CAUSE
PREMATURE FAILURE OF THE JACK AND THE
POTENTIAL FOR SUDDEN AND IMMEDIATE
LOSS OF LOAD.
• DISPOSE OF HYDRAULIC FLUID IN
ACCORDANCE WITH LOCAL REGULATIONS.
ADDITIONAL LUBRICATION:
1. Periodically check the pump piston and ram for
signs of rust or corrosion. As needed thoroughly
wipe with a clean non-scratching oil soluble
cloth. NEVER USE SANDPAPER OR ABRASIVE
MATERIAL ON THESE SURFACES!
2. When not in use, store the jack with pump piston
and ram fully retracted.
ADDITIONAL WARNINGS:

7

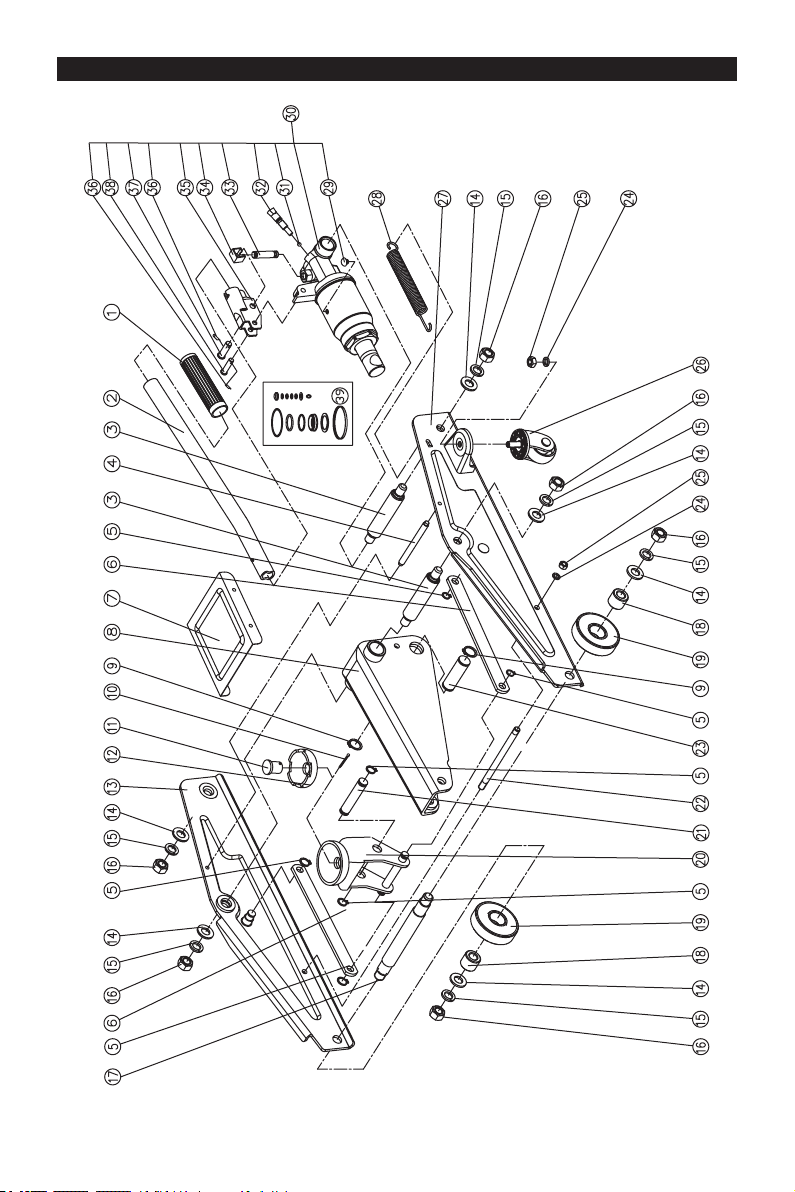

ASSEMBLY DIAGRAM

8
REF# PART# DESCRIPTION QTY
1 QLQD2A.1-1 Handle cover 1
2 T830020.6-1 Handle 1
3 Support shaft 2
4 Back shaft 1
5 GB894.1 C-clip Ø13mm 6
6 Connected bar 2
7 T825010C-1 Cover plate 1
8Lifting arm assembly 1
9 GB894.1 C-clip Ø22mm 2
10 Cotter pin Ø2x20mm 1
11 T830020.4-3 Saddle pin 1
12 T830020.4-1 Saddle 1
13 Right frame assembly 1
14 GB97.1 Washer M14 6
15 GB895 Spring washer M14 6
16 GB6170 Nut M14 6
17 T830020-3 Shaft for front wheel 1
18 T830013-5 Sleeve for front wheel 2
19 T82000GS-1 Front wheel 2
20 Saddle base assembly 1
21 Pin for saddle base 1
22 Position rod 1
23 Pin for lifting arm 1
24 GB93 Spring washer M8 4
25 GB6170 Nut M8 4
26 T820033XE.2 Rear caster assembly 2
27 T830020.5 Left frame assembly 1
28 T83003-3 Return spring 1
29 TF1201C-29 Oil plug 1
30 T830020.1 Power unit assembly 1
31 GB/T 308 Steel ball bearing Ø6mm 3
32 T83003.2-10 Release valve assembly 1
33 QLQD2A.2-5 Pump plunger assembly 1
34 QLQD2A.2-7b U-Bracket for plunger 1
35 QLQD2A.2-8b Handle socket 1
36 GB/T 91 Roundwire snap ring Ø2x16 2
37 QLQD2A.2-19 Pin for pump plunger 1
38 QLQD2A.2-20 Pin for handle socket 1
39 T830020.MF Seal kit 1

9
TROUBLESHOOTING
JACK
WILL
NOT
LIFT
LOAD
JACK
WILL
NOT
HOLD
LOAD
JACK
WILL
NOT
LOWER
POOR
JACK
LIFTING
WILL NOT
LIFT TO
FULL
EXTENSION
CAUSES AND SOLUTIONS
Release valve is not completely closed.
(Turn handle clockwise).
Weight Capacity Exceeded.
Air is in the hydraulics.
Purge air from system.
Low oil level.
Add oil as required.
Oil reservoir is overlled.
Drain excessive oil.
Lubricate moving parts.
Jack is binding or foreign obstruction
Power unit malfunctioning.
Replace the power unit.
X XX
X
X X
X X XX
X X X
X
X
Safe Operating Temperature is between 40°F – 105°F (4°C - 41°C)
WARRANTY INFORMATION
If any parts are missing or broken, please contact our customer service department at www.torin-usa.com/
support.
This equipment is covered under a 1-year limited warranty when used as recommended. Only those
items listed with a Part # are available for purchase. For assistance with the operation or the availability
of replacement parts, contact our Parts and Warranty Department at www.torin-usa.com/support. Please
have available a copy of your receipt, the model number of the product, serial number, and specic details
regarding your question.
Not all equipment components are available for replacement; illustrations provided are a convenient reference
of location and position in the assembly sequence.
The manufacturer reserves the rights to make design changes and or improvements to product lines
and manuals without notice.
WARRANTY NOTICE

MANUEL DU PROPRIÉTAIRE
CRIC ROULEUR HYDRAULIQUE 3 TONNES
Article No. T830020
ENREGISTREZ
VOTRE PRODUIT
http://www.torin-usa.com/
customer-support/
register-a-product.html
SCANNEZ LE CODE
Si des pièces sont manquantes ou cassées, veuillez contacter notre service à la clientèle à l’adresse
www.torin-usa.com/support.
Lisez attentivement et comprenez toutes les DIRECTIVES DE MONTAGE ET DE FONCTIONNEMENT
avant l’utilisation. Vous pouvez subir des blessures graves si vous ne vous conformez pas à ces
règles et autres précautions de sécurité.
AVERTISSEMENT!

11
SPÉCIFICATIONS TECHNIQUES
Article No. Capacité
Amplitude de
levage Min.
(Pouce)
Amplitude de
levage Max.
(Pouce)
Amplitude de
levage Min.
(cm)
Amplitude de
levage Max.
(cm)
T830020 3 TONNES 5-5/16 15-3/4 13,5 40
MARQUAGES DE SÉCURITÉ
1. Étudiez, comprenez et suivez toutes les consignes avant d’utiliser cet appareil.
2. N’en dépassez pas la capacité nominale.
3. Utilisez uniquement sur surfaces dures et de niveau comportant une pente d’au plus 3 degrés.
4. Appareil de levage seulement. Supportez le véhicule de façon appropriée immédiatement après le levage.
5. Ne déplacez pas le véhicule ou ne le tirez pas sur chariot pendant qu’il est supporté sur cric.
6. Soulevez un véhicule en ces seuls points spéciés par le constructeur du véhicule.
7. Aucunes modications ne doivent être apportées à ce produit.
8. Seules les xations ou adaptateurs fournis par le fabricant seront utilisés.
9. Ne vous placez pas et ne laissez personne se placer sous le véhicule jusqu’à ce qu’il soit supporté par
des chandelles de levage.
10. Centrez la charge sur la sellette avant le levage.
11. Avant d’utiliser des chandelles de levage, placez des cales de roues ou un dispositif de blocage sur les
roues opposées.
12. N’utilisez jamais de chandelles pour une tondeuse ou un tracteur de jardin.
13. N’utilisez pas ce cric pour une utilisation autre que celle spéciée par le fabricant.
14. Ne faites pas balancer le véhicular pendant que des travaux sont en train d’être effectués sur ou autour
de l’équipement.
15. Il n’est pas recommendé de supporter l’équipement sur les suivants: fondations, maisons, maisons
mobiles, caravanes, VR, camping-cars, semi-caravanes, etc.
16. Il peut en résulter des blessures ou des dommages si vous ne suivez pas ces consignes.
AVERTISSEMENT!

12
MONTAGE
1. Familiarisez-vous avec le cric
Sellette
Roue
de guidage
Levier
Piston du
levier
Roulettes
derrières
Bouchon de remplissage d’huile
2. Alignez la base du levier sur la valve de purge
placée en bas du logement du levier. Tournez le
levier et la valve de purge en sens horaire pour
les serrer.
3. Placez correctement le levier dans son
logement.Avant de commencer les opérations
de levage et descente de charges, vériez le
bon fonctionnement du système hydraulique en
faisant monter et descendre le bras de levage,
plusieurs fois. (Purger votre appareil avant de la
première opération)
PROCÉDURE DE PURGE D’AIR DU CIRCUIT
IMPORTANT : AVANT LA PREMIÈRE UTILISATION
Effectuez la procédure suivante de purge d’air
pour enlever l’air qui aurait pu s’introduire dans le
circuit hydraulique à la suite de l’expédition et de
la manutention. Cette étape s’effectue sans charge
reposant sur le cric.
1. Tournez la soupape de sécurité en sens
antihoraire d’un tour complet en position ouverte.
2. Retirez le couvercle.
3. Pompez rapidement le levier de 6 à 8 fois.
Laissez le levier en position basse pour exposer
le bouchon de remplissage d’huile.
4. À l’aide d’un tournevis plat, dévissez légèrement
le bouchon de remplissage d’huile an de purger
l’air du circuit. (Dans le cas des BOUCHONS
D’HUILE EN CAOUTCHOUC, soyez prudent pour
ne pas déchirer ou percer le bouchon d’huile.)
5. Replacez le couvercle et votre appareil sera prêt
à l’emploi. Vériez le bon fonctionnement de la
pompe.
6. Tournez la soupape de sécurité en sens horaire
en position fermée.
7. Le cric est maintenant prêt à être utilisé. Vériez
le fonctionnement de la pompe. (Répétez au
besoin ces étapes.)

13
OPÉRATION
AVANT L’UTILISATION
1. Avant d’utiliser ce produit, lisez entièrement le manuel du propriétaire et familiarisez-vous complètement
avec le produit et les dangers qui se rapportent à son utilisation inappropriée.
2. Effectuez la procédure de purge. (Consultez la Procédure de purge du circuit.)
3. Vériez le bon fonctionnement de la pompe avant de mettre le cric en service.
4. Inspectez le cric avant chaque utilisation. Ne l’utilisez pas s’il y a des composants, pliés, brisés ou ssurés.
1. Bloquez les roues du véhicule pour assurer la stabilité du levage. Fixez la charge pour en empêcher le
déplacement intempestif.
2. Positionnez le cric près du point de levage souhaité.
3. Appliquez le frein de stationnement dans le véhicule.
4. Consultez le manuel du propriétaire publié par le constructeur du véhicule pour localiser les points de
levage approuvés. Positionnez le cric pour que la sellette soit centrée et entre en contact fermement avec
le point de levage de la charge.
5. Assemblez le levier en vous assurant d’aligner les fentes.
6. Fermez la soupape de sécurité en la tournant en sens horaire jusqu’à ce qu’elle soit bien fermée.
7. Avant de soulever le véhicule, revériez la sellette pour qu‘elle soit bien en contact avec le point de levage.
8. Pompez le levier pour effectuer le levage jusqu ‘à ce que la sellette entre en contact avec la charge.
Continuez de pomper le levier pour soulever le véhicule à la hauteur voulue . Après avoir effectué le levage,
supportez toujours la charge à l’aide de chandelles de levage de capacité sufsante avant de travailler sur
le véhicule.
LEVAGE DU CRIC
MISE EN GARDE : NE JAMAIS CÂBLER, RETENIR OU AUTREMENT METTRE HORS D’ÉTAT LE
ROBINET DE COMMANDE DE LEVAGE POUR QU’IL FONCTIONNE D’AUTRES MANIÈRES QU’À
L’AIDE DE LA MAIN DE L’OPÉRATEUR. UTILISER LE LEVIER FOURNI AVEC CE PRODUIT OU UN
LEVIER DE RECHANGE AUTORISÉ AFIN D’ASSURER LE BON FONCTIONNEMENT DE LA SOUPAPE
DE SÉCURITÉ. NE PAS UTILISER DE RALLONGES SUR LE LEVIER.
1. Soulevez la charge assez haut pour permettre de dégager les chandelles et les retirer, puis enlevez avec
précaution les chandelles de levage.
2. Retirez les chandelles de levage.
3. Saisissez le levier fermement à l’aide des deux mains. Tenez fermement le levier du cric an que vos mains
ne glissent pas et assurez-vous que la soupape de sécurité ne s’abaisse pas rapidement.
4. Ouvrez prudemment la soupape de sécurité en tournant lentement le levier en sens antihoraire. Ne
permettez pas aux spectateurs de se tenir autour du cric ou sous la charge lorsque vous abaissez le cric.
5. Lorsque vous n’utilisez pas le cric, le bras de levage doit se trouver dans la position la plus
basse, an de protéger l’appareil de la rouille et de la pollution.
ABAISSEMENT DU CRIC
AVERTISSEMENT : SOYEZ TRÈS PRUDENT LORSQUE VOUS ABAISSEZ LE CRIC. LE LEVIER DU
CRIC PEUT TOURNER TRÈS RAPIDEMENT. L’OUVERTURE TROP RAPIDE DE LA SOUPAPE DE
SÉCURITÉ PEUT FAIRE BAISSER LE CRIC RAPIDEMENT. IL PEUT EN RÉSULTER DES BLESSURES
GRAVES OU LA MORT SI VOUS NE SUIVEZ PAS CES AVERTISSEMENTS.

14
INSTRUCTIONS D’ENTRETIEN
Si vous utilisez et effectuez bien l’entretien de votre équipement, il vous rendra service pendant de
nombreuses années. Suivez attentivement les directives d’entretien pour conserver votre équipement en bon
état de fonctionnement. N’effectuez jamais d’entretien sur l’équipement pendant qu’il est sous charge.
Inspection
Vous devez inspecter le produit pour tout dommage, usure, pièces brisées ou manquantes (par ex. les
goupilles) et vérier que tous les composants fonctionnent avant chaque utilisation. Suivez les directives de
lubrication et de rangement pour obtenir une performance optimale.
Grippage
Si le produit se coince lors qu’il est sous une charge, utilisez un équipement avec une capacité de charge
égale ou plus élevée an d’abaisser la charge en toute sécurité sur le sol. Après l’avoir décoincé, nettoyezle,
lubriez-le et vériez que l’équipement fonctionne correctement. Les parties rouillées, la saleté, ou les pièces
usées peuvent provoquer le coincement. Nettoyez et lubrifiez l’équipement suivant les instructions de la
section lubrication. Testez l’équipement en soulevant sans charge. Si le coincement continue, contactez le
service à la clientèle.
Nettoyage
Si les pièces mobiles de l’équipement sont colmatées, utilisez un solvant de nettoyage ou un autre bon agent
de dégraissage pour nettoyer l’équipement. Enlevez la rouille existante à l’aide d’une huile pénétrante.
Graissage
Cet équipement ne fonctionnera pas en toute sécurité sans une lubrification adéquate. L’utilisation de
l’équipement sans une lubrification adéquate entraînera une mauvaise performance et endommagera
l’équipement. Certaines parties de cet équipement ne sont pas autolubriantes. Inspectez l’équipement avant
de l’utiliser et lubriez-le si c’est nécessaire. Après le nettoyage, lubriez l’équipement en utilisant une huile
pénétrante légère ou un aérosol lubriant.
• Utilisez un bon lubriant sur toutes les pièces mobiles.
• Dans le cas d’un usage léger, il faut lubrier une fois par mois.
• Dans le cas d’un usage constant et intense, il est recommandé de lubrier toutes les semaines.
• N’UTILISEZ JAMAIS DE PAIER VERRE OU DE MATÉRIAU ABRASIF SUR CES SURFACES!
Prévention de la rouille :
Vériez tous les jours les poussoirs et les pistons de pompe sur le mécanisme de levage pour y découvrir tout
signe de rouille ou de corrosion.
Sans charge, soulevez l’équipement aussi haut que possible et examinez le dessous et l’arrière des points de
levage. S’il y a des signes de rouille, nettoyez au besoin.
Graisseurs
Certains modèles possèdent des graisseurs qui doivent être graissés et lubriés régulièrement.
Fonctionnement du cric
Lorsque la soupape de sécurité est fermée, une course vers le haut du levier du cric amène de l’huile du
réservoir dans la cavité du piston. La pression hydraulique maintient la soupape fermée, ce qui conserve l’huile
dans la cavité du piston. Une course vers le bas du levier libère l’huile dans le vérin, ce qui force le poussoir
vers l’extérieur. Cette action soulève la sellette. Lorsque le poussoir atteint sa hauteur maximale, l’huile
est retournée au réservoir pour empêcher une course du poussoir dépassant les limites et des dommages
possibles au cric. L’ouverture de la soupape de sécurité permet à l’huile de retourner au réservoir. Ceci libère
la pression hydraulique sur le poussoir, ce qui a pour effet d’abaisser la sellette.
Rangement du cric
1. Abaissez le vérin de levage.
2. Placez le levier en position verticale.
3. Rangez dans un endroit sec. On recommande à l’intérieur.
Remarque : Si le cric est laissé à l’extérieur, assurez-vous de lubrifier toutes les pièces avant et après
utilisation pour vous assurer qu’il demeure en bon état. Rangez toujours le cric en position complètement
rétractée lors de son rangement à l’extérieur ou dans des environnements caustiques qui peuvent provoquer
la corrosion ou la rouille.

15
AJOUT D’HUILE AU CRIC
1. Positionnez le cric sur un sol de niveau et
abaissez la sellette.
2. Retirez le couvercle
3. Retirez le bouchon d’huile.
4. Remplissez le réservoir d’huile jusqu’à ce que le
niveau se situe sous le rebord inférieur du trou de
remplissage.
5. Remettez le bouchon d’huile en place.
6. Remettre le couvercle et faire la procédure de
purge d'air.
VIDANGE D’HUILE DU CRIC
1. Positionnez le cric sur un sol de niveau et abais-
sez la sellette.
2. Ouvrez la soupape de sécurité en tournant le
levier en sens antihoraire.
3. Retirez le couvercle
4. Retirez le bouchon de remplissage d’huile.
5. Retournez le cric sur le côté pour vidanger l’huile
à partir du trou de remplissage d’huile.
6. Positionnez le cric sur un sol de niveau et laissez
la sellette en position basse. Remplissez le
réservoir d’huile jusqu’à ce que le niveau se situe
juste sous le rebord inférieur. Éloignez la saleté et
les autres corps étrangers lors du remplissage.
7. Remettez le bouchon d’huile en place.
8. Remettre le couvercle et faire la procédure de
purge d'air.
• N’UTILISEZ PAS D’HUILE MOTEUR DANS LE
CRIC.
• N’UTILISEZ QUE DE L’HUILE ANTI-MOUSSANTE
POUR CRIC.
• UTILISEZ TOUJOURS UNE HUILE
HYDRAULIQUE POUR CRIC DE BONNE
QUALITÉ.
• N’UTILISEZ PAS DE LIQUIDSE HYDRAULIQUE
POUR FREINS, D’ALCOOL, DE GLYCÉRINE, DE
DÉTERGENT, D’HUILE MOTEUR OU D’HUILE
SALE.
• L’UTILISATION D’UN LIQUIDE NON
RECOMMANDÉ PEUT ENDOMMAGER LE CRIC.
• ÉVITEZ DE MÉLANGER DIFFÉRENTS TYPES DE
LIQUIDES ET N’UTILISEZ JAMAIS DE LIQUIDE
DE FREIN, D’HUILE POUR TURBINE, D’HUILE
DE TRANSMISSION, D’HUILE MOTEUR OU DE
GLYCÉRINE. UN LIQUIDE IN APPROPRIÉ PEUT
PROVOQUER LA DÉFAILLANCE PRÉMATURÉE
DU CRIC ET LA POSSIBILITÉ D’UNE PERTE
IMMÉDIATE ET SOUDAINE DE LA CHARGE.
• ÉLIMINEZ LE LIQUIDE HYDRAULIQUE
CONFORMÉMENT À LA RÉGLEMENTATION
LOCALE.
LUBRIFICATION SUPPLÉMENTAIRE :
1. Vériez périodiquement le piston et le poussoir de
la pompe pour y découvrir s’il y a de la rouille ou
de la corrosion. Au besoin, essuyez complètement
à l’aide d’un linge doux soluble dans l’huile.
N’UTILISEZ JAMAIS DE PAIER VERRE OU DE
MATÉRIAU ABRASIF SUR CES SURFACES!
2. Lorsqu’il n’est pas utilisé, rangez le cric en ayant
le piston et le poussoir complètement rétracté.
AVERTISSEMENTS SUPPLÉMENTAIRES :

16
SCHÉMA DE MONTAGE

17
RÉF Nº PARTIE Nº DESCRIPTION QUANTITÉ
1 QLQD2A.1-1 Couverture de la poignée 1
2 T830020.6-1 Poignée 1
3 Axe de support 2
4 Axe arrière 1
5 GB894.1 Anneau de retenue Ø13mm 6
6 Tige de connexion 2
7 T825010C-1 Couvercle 1
8Assemblage du bras de levage 1
9 GB894.1 Anneau de retenue Ø22mm 2
10 Clavette Ø2x20mm 1
11 T830020.4-3 Crochet de la selle 1
12 T830020.4-1 Selle 1
13 Assemblage du châssis droit 1
14 GB97.1 Rondelle M14 6
15 GB895 Rondelle élastique M14 6
16 GB6170 Écrou M14 6
17 T830020-3 Axe pour roue avant 1
18 T830013-5 Chemise pour roue avant 2
19 T82000GS-1 Roue avant 2
20 Assemblage base de la selle 1
21 Goupille pour la base de la selle 1
22 Tige de positionnement 1
23 Goupille pour bras de levage 1
24 GB93 Rondelle élastique M8 4
25 GB6170 Écrou M8 4
26 T820033XE.2 Assemblage de la roulette arrière 2
27 T830020.5 Assemblage du châssis gauche 1
28 T83003-3 Ressort de rappel 1
29 TF1201C-29 Bouchon d’huile 1
30 T830020.1 Assemblage de l’unité d’alimentation 1
31 GB/T 308 Palier du boulet en acier Ø6mm 3
32 T83003.2-10 Assemblage soupape d’évacuation 1
33 QLQD2A.2-5 Assemblage du plongeur de pompe 1
34 QLQD2A.2-7b Support en U pour plongeur 1
35 QLQD2A.2-8b Douille de la poignée 1
36 GB/T 91 Anneau de retenue à l rond Ø2x16 2
37 QLQD2A.2-19 Goupille pour plongeur de pompe 1
38 QLQD2A.2-20 Crochet pour douille de la poignée 1
39 T830020.MF Kit d’étanchéité 1

18
La température de fonctionnement sécuritaire se situe entre 4°C et 41°C (40°F et 105°F)
DÉPANNAGE
CRIC
NE
SOULÈVE
PAS LA
CHARGE
CRIC
NE
MAIN-
TIENT
PAS LA
CHARGE
CRIC
NE
S’ABAISSE
PAS
LEVAGE
INSUFFI-
SANT DU
CRIC
NE
SOULÈVE
PAS
COMPLÈ-
TEMENT
CAUSES ET SOLUTIONS
La soupape de sécurité n’est pas complètement
fermée.
(Tournez la poignée en sens horaire).
Capacité de levage dépassée.
Il y a de l’air dans le circuit hydraulique.
Purgez l’air du circuit.
Faible niveau d’huile. Ajoutez de l’huile au
besoin.
Le réservoir d’huile est trop rempli.
Vidangez l’huile en trop.
Lubriez les pièces mobiles.
Le cric est saisi ou il y a blocage
Le mécanisme de levage fonctionne mal
Remplacez le mécanisme de levage
X XX
X
X X
X X XX
X X X
X
X
INFORMATION RELATIVE À LA GARANTIE
Si des pièces sont manquantes ou cassées, veuillez contacter notre service à la clientèle à l’adresse www.
torin-usa.com/support.
GARANTIE
Ce équipement est couvert par une garantie limitée d’un (1) an lorsqu’il est utilisé conformément aux
recommandations. Seuls ces articles énumérés à l’aide d’un numéro de pièce sont disponibles pour achat.
Pour obtenir de l’aide quant au fonctionnement ou à la disponibilité des pièces de rechange, communiquez
avec notre Service des pièces et de garantie au www.torin-usa.com/support. Ayez en main une copie de votre
reçu, le numéro de modèle du produit, son numéro de série ainsi que des détails particuliers concernant votre
question.
Ce ne sont pas tous les composants qui sont disponibles pour remplacement; les illustrations fournies offrent
une référence commode quant à leur emplacement et à leur position dans la séquence de montage.
Le fabricant se réserve le droit de modier la conception du produit ou d’apporter sans préavis des
améliorations aux gammes de produits et aux manuels.

MANUAL DEL PROPIETARIO
GATO HIDRAULICO CARRETILLA 3 TONELADAS
Elemento: T830020
REGISTRE
SU PRODUCTO
http://www.torin-usa.com/
customer-support/
register-a-product.html
ESCANEE EL CÓDIGO
Si falta alguna pieza o está rota, póngase en contacto con nuestro departamento de atención al cliente
en www.torin-usa.com/support.
Lea atentamente y entienda todas las INSTRUCCIONES DE ENSAMBLAJE Y OPERACIÓN antes
de utilizar el producto. Si no respeta las normas de seguridad y otras precauciones básicas de
seguridad, pueden producirse lesiones personales graves.
ADVERTENCIA

20
ESPECIFICACIONES TÉCNICAS
Elemento Capacidad
Rango de
elevación
Mín. (pulg.)
Rango de
elevación
Máx. (pulg.)
Rango de
elevación
Mín. (cm)
Rango de
elevación
Máx. (cm)
T830020 3 TONELADAS 5-5/16 15-3/4 13.5 40
MARCAS DE SEGURIDAD
1. Revise, entienda y siga todas las instrucciones antes de utilizar este dispositivo.
2. No supere la capacidad nominal.
3. Utilice el producto solamente sobre supercies duras y niveladas con una inclinación inferior a 3 grados.
4. Este es solo un dispositivo de elevación. Inmediatamente después de levantar el vehículo, apóyelo de
forma apropiada.
5. No mueva ni traslade el vehículo mientras está sujetado por el gato.
6. Levante solamente en áreas del vehículo especicadas por el fabricante del vehículo.
7. No deben realizarse alteraciones en este producto.
8. Solo deben utilizarse accesorios o adaptadores suministrados por el fabricante.
9. No se ubique debajo ni permita que nadie se coloque debajo del vehículo hasta que esté apoyado sobre
las bases de gato.
10. Centre la carga en la montura antes de levantar.
11. Utilice cuñas para las ruedas u otro dispositivo de bloqueo en las ruedas opuestas antes de utilizar el
gato.
12. Nunca lo utilice en una podadora de césped o tractor para césped.
13. No utilice este gato para nes que no sean los especicados por el fabricante.
14. No permita que el vehículo se balancee mientras realiza trabajos sobre o alrededor del equipamiento.
15. No se recomienda usar este equipamiento para sostener los siguientes: cimientos, casas, casas rodantes,
remolques, camionetas, campers, autocaravanas, etc.
16. Si no presta atención a estas marcas, pueden ocurrir lesiones personales o daños materiales.
ADVERTENCIA
