2
目录
安全注意事项…………………………………………………………………… 3
产品结构………………………………………………………………………… 5
各部分名称 ……………………………………………………………………… 5
配件名称 ………………………………………………………………………… 5
使用吸尘器……………………………………………………………………… 6
工作原理图 ……………………………………………………………………… 6
地板、地毯的清洁 ……………………………………………………………… 6
集尘杯的使用方法……………………………………………………………… 7
1. 集尘杯结构 …………………………………………………………………… 7
2. 集尘杯的取出与安装方法 …………………………………………………… 7
3. 集尘杯各部的拆卸方法 ……………………………………………………… 8
4. 集尘杯各部的安装方法 ……………………………………………………… 8
清理垃圾………………………………………………………………………… 9
1. 清除集尘杯内的垃圾 ………………………………………………………… 9
2. 清洁褶皱过滤网上的垃圾、灰尘等 ………………………………………… 10
存放说明……………………………………………………………………… 10
配件用途…………………………………………………………………………11
产品的维护、保养方法……………………………………………………… 12
①机身・配件的清洁 …………………………………………………………… 12
②集尘杯的清洁 ………………………………………………………………… 12
故障分析与排除方法………………………………………………………… 13
产品规格……………………………………………………………………… 13
服务指引……………………………………………………………………… 40
141114c1_VC-GC32BSA.indb 2 2014/11/14 16:11:30

3
简体中文
安全注意事项 请务必遵守
安全警示用语解释 图形标识的说明
若违反此标志的注意事项，将有可
能会产生严重人身伤害或死亡事故。
表示禁止做图形及图形旁边文字所描述的事项。
若违反此标志的注意事项，将有可
能引致财产损失和轻微或严重人身
伤害事故。
表示必须做图形及图形旁边所描述的事项。
表示需要注意图形及图形旁边文字所描述的事项。
●请在初次使用产品前确认产品所标示
的额定电压是否与当地供电电压一
致。
保护产品不受损害
●请勿让儿童及体弱人士，身体、感官
或精神障碍者，或缺乏经验与知识者
使用本机，除非确保他们在监督或指
导下安全使用。
防止触电、人身伤害
●请勿在电源插头松动或电
源线出现损伤的情况下使
用产品。
防止发生短路、触电、火灾事故
●
若电源线损坏，必须由制造
商或代理商的维修部门或相
关部门的专职人员来更换。
防止触电、人身伤害
●严禁用湿手插拔电源插头。
防止触电、构成人身伤害
●必须单独使用一个额定电压 240V, 额
定电流 8A 以上的插座。
防止火灾、触电事故
●在连接或拆卸软管、伸缩管或其他配
件时，务必将电源关闭。
以免构成人身伤害
●请勿使用电流承载能力不足的延长电
源线或插座。
防止火灾、触电等事故的发生
●请勿将头发、衣服、手指、脚和身体
其他部位靠近吸尘器上的开口以及其
他可转动或可移动的部件上。
以免构成人身伤害
●在未拔除电源插头前，请勿离
开吸尘器。
在拔插电源插头时，请先关闭
电源开关。
防止触电等意外事故发生
●严禁吸入烟头、汽油、稀释剂、调色
涂料等具有引燃、易燃、易爆特性的
物品。
以免构成人身伤害、
火灾等
●严禁吸入液体状物体（如 ：水）及在
室外或浴缸附近等潮湿表面使用。
防止触电
请先擦干手
240V
8A
指示
指示
指示
指示
指示
禁止
禁止
禁止
禁止
禁止
禁止
禁止
禁止
141114c1_VC-GC32BSA.indb 3 2014/11/14 16:11:31

4
●严禁吸入锐利碎片。（如 ：玻璃片、
大头针、刀片等坚硬及带锋利边缘
的物体）
防止损害产品及构成意外
●在操作过程中严禁堵塞排气口。
防止火灾
●严禁在汽油、稀释剂等具有引燃、
易燃、易爆特性的物品附近使用产
品。
防止火灾、爆炸等意外
●当吸尘器吸口被堵塞时，请及时清
理堵塞物。不可以长时间封住吸口
操作产品。
防止因过热导致产品变形及发生火灾
●请勿将吸尘器当作玩具玩耍。
防止意外发生及损害产品
●在清洁或存放吸尘器时，请注意将
产品远离高温物体，并避免长时间
将吸尘器暴露于高温环境中。
防止短路、火灾等意外
●不得利用软管或电源线提起产品。
防止损害产品及地板
●清洁过程中，请勿让产品辗压电源线。
不得刮擦、改装、损坏、过度弯曲、
拉扯或捆扎电源线。
防止触电、火灾等事故发生
●产品使用后，务必拔下插头。
防止意外受伤、触电及因漏电而构成的
火灾
●收回电源线时，请紧握插头缓慢回卷。
防止因用力过大造成插头变形及意外受
伤等事故
●严禁拽住电源线拽拔插头，请先握紧
插头后拔下。
防止插头变形、因电源线
损伤而引起的短路、火灾
●使用前，必须连接好软管、伸缩管、
地面刷或其他配件。
防止地板刮花、
发生意外
●装配伸缩管时，请旋紧锁扣。
防止因用力过大造成伸缩管缩回导致摔
伤
汽油
稀释剂
酒精
请握住插头后拔下
指示
指示
指示
指示
指示 指示
禁止禁止
禁止
禁止 禁止
禁止
禁止
141114c1_VC-GC32BSA.indb 4 2014/11/14 16:11:32

5
简体中文
产品结构

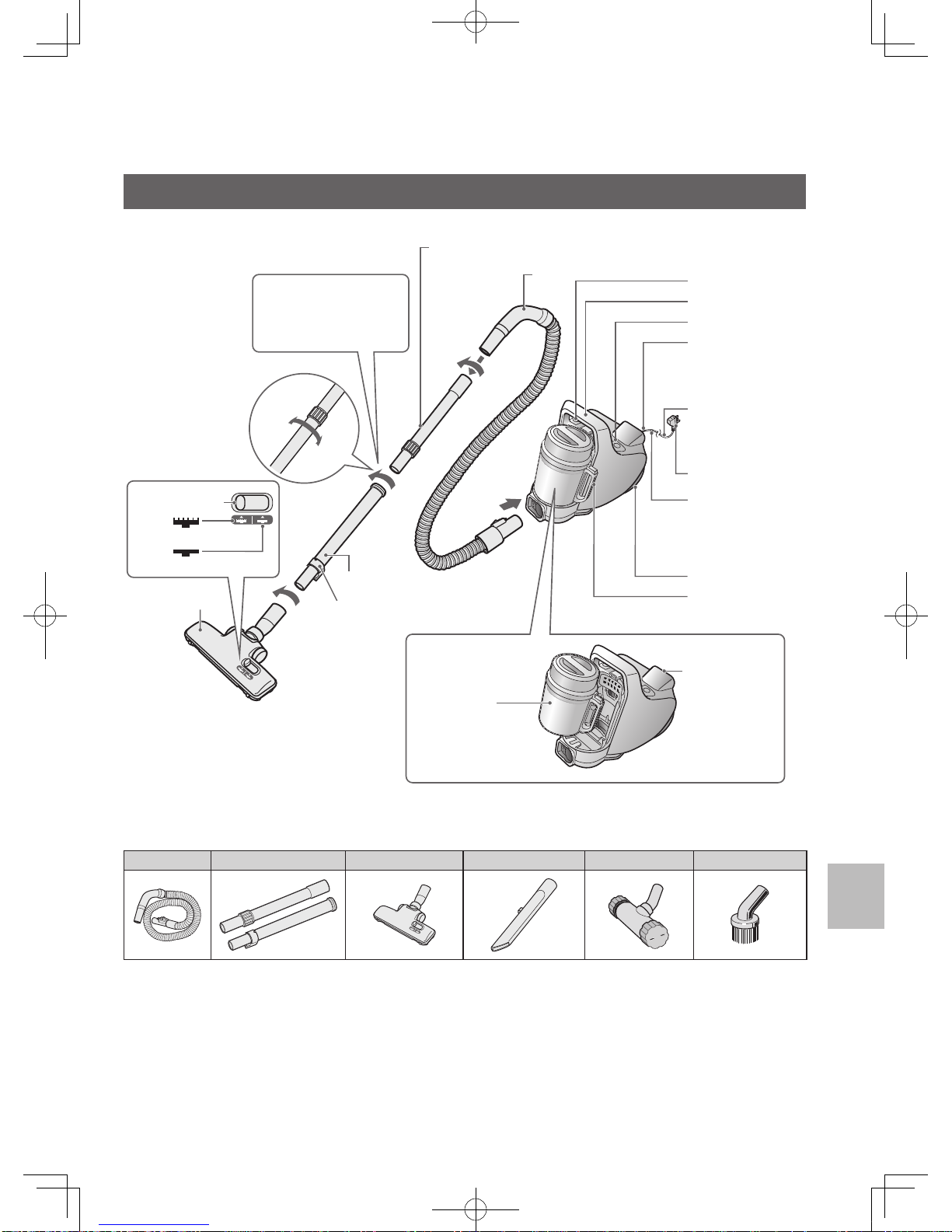

各部分名称
伸缩管
（带调节环）
地面刷
切换开关
用于清洁地板
用于清洁地毯 伸缩管
（无调节环）
拧紧
松开
站立固定架
握管
电源线收线按钮
机身手柄
插头
红色标记
*请勿再拉扯电源
线，此标记表示电
源线已全部拉出
黄色标记
*请勿将电源线拉
出至黄色标记以
外（会导致断线等
故障的发生）
抑制过敏过
滤棉
（机身内部装有
抑制过敏源的
过滤棉）
电源线
*运行中，请勿将电
源线“拉出”或“收
回”
伸缩管调节环。使
用中请务必顺时针
旋紧，定位后再进
行扫除。
集尘杯手柄
后轮
集尘杯
为了避免产品故障、发
生意外事故，务必正确
安装集尘杯和褶皱过滤
网后再使用吸尘器。
电源开关按扭
配件名称 ：
软管 伸缩管 地面刷 缝隙吸嘴 棉被刷 圆筒刷
141114c1_VC-GC32BSA.indb 5 2014/11/14 16:11:33

6
使用吸尘器

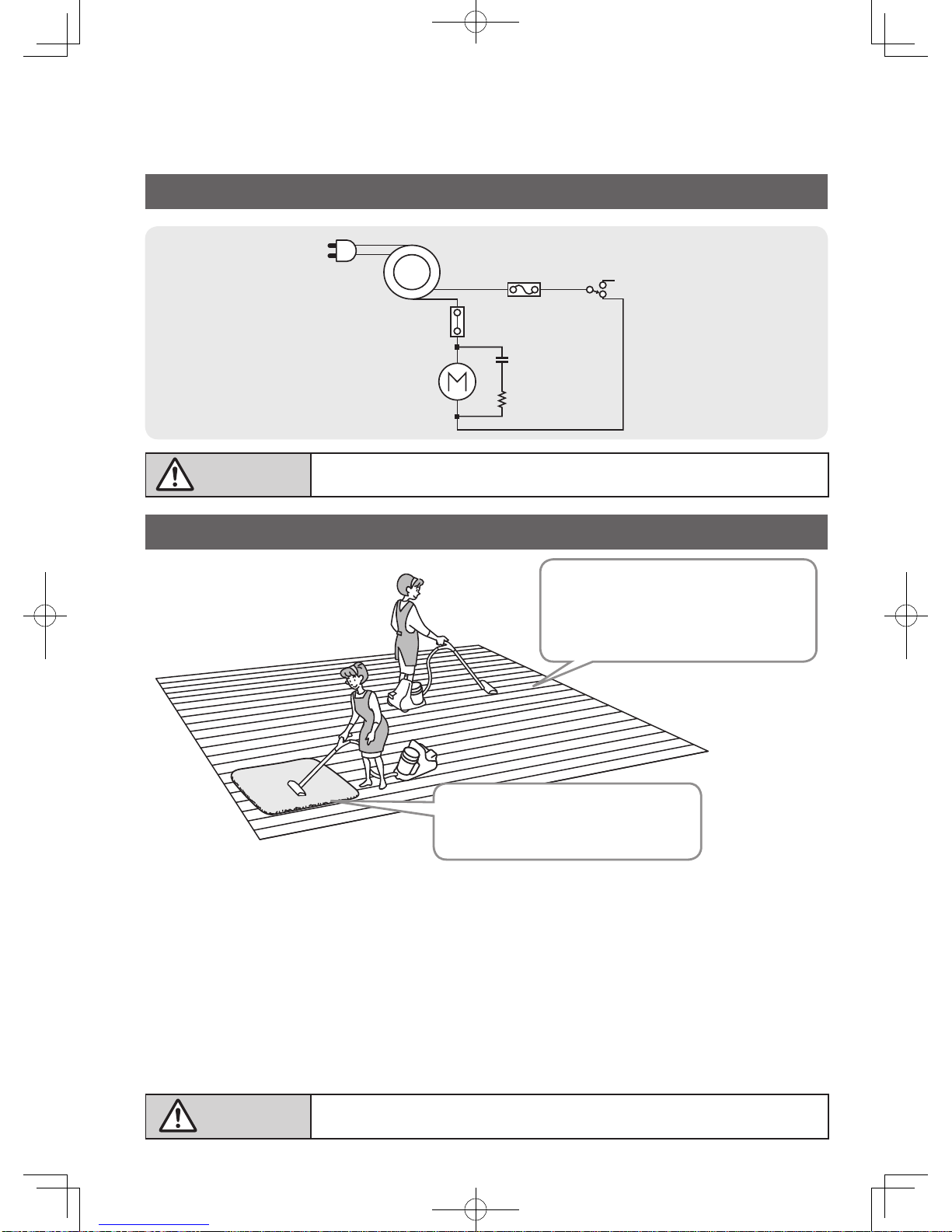

工作原理图
保险丝 开关
自复位温度
控制开关
马达
电源线
●在未正确安装集尘杯和褶皱过滤网的情况下，请勿使用吸尘器。
地板、地毯的清洁
清洁地毯
●沿地毯表面移动地面刷即可清洁地毯。
清洁地板
●沿地板缝隙轻轻移动地面刷，既能提高吸尘效
果又可以防止刮花地面。
1确认是否已经安装集尘杯及集尘杯褶皱过滤网。
2用手握住插头水平拉出电源线，将其插进插座。
3连接软管、伸缩管等配件。
4按下机身电源开关启动吸尘器，开始清洁。
5清洁完毕，关闭机身电源开关并拔下插头。
6用手握住插头，按下收线按钮收回电源线。
●使用途中若发生停电，请关闭电源开关并拔掉电源插头。
141114c1_VC-GC32BSA.indb 6 2014/11/14 16:11:33

7
简体中文
集尘杯的使用方法

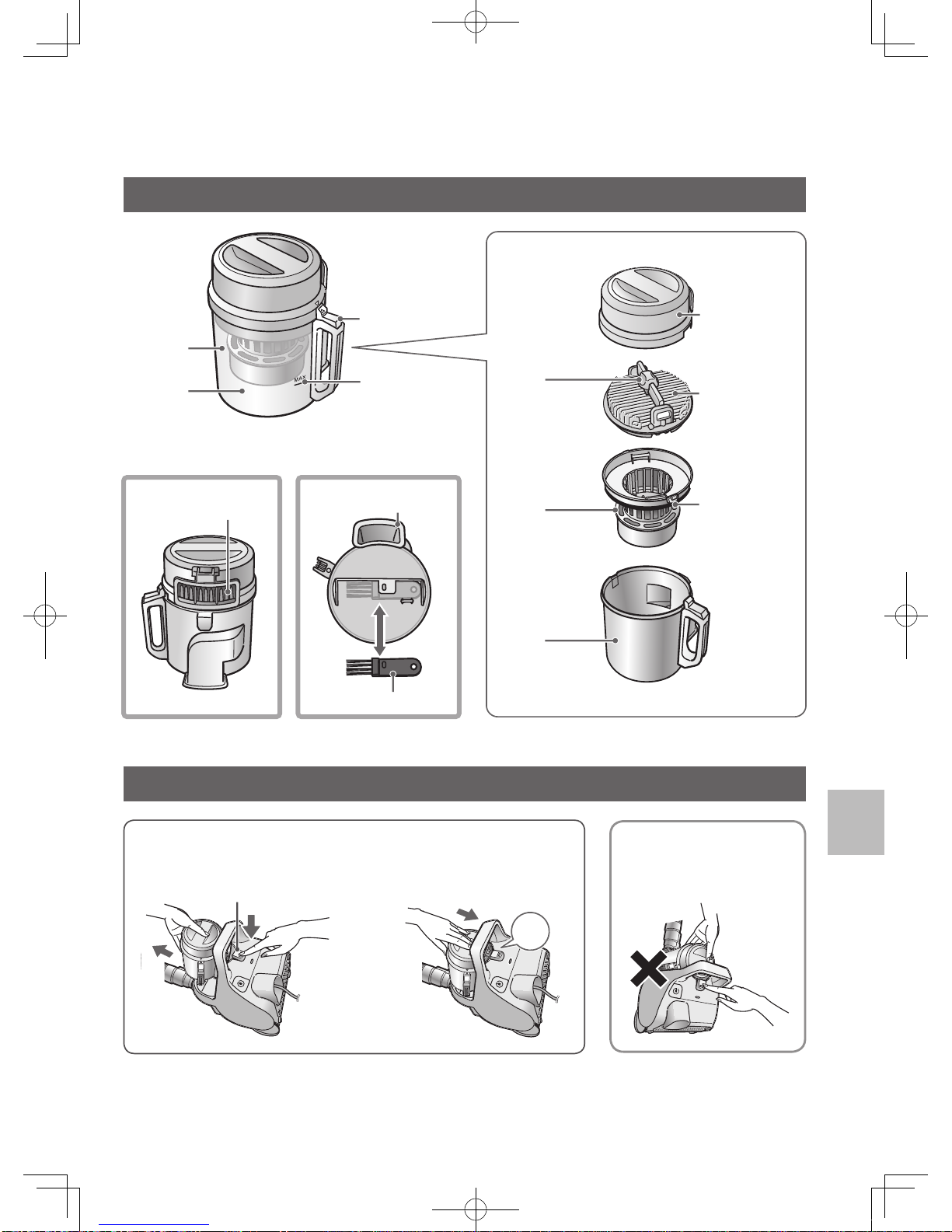

1. 集尘杯结构
集尘杯盖
褶皱过滤网
橡胶密封圈
落尘杆
分离网
杯子
清洁刷
排气口
背面 底面
分离室
杯子
杯子按钮
尘满指示线
务必正确安装褶皱
过滤网，否则会引
起马达冒烟、起火
等故障。
请勿用力拉扯或
随意拆装橡胶密
封圈。
将落尘杆左右滑动，
清除褶皱过滤网上
的灰尘。
垃圾不要超过指示线，
垃圾积压在分离室会
造成吸力下降。
2. 集尘杯的取出与安装方法
①如图按下集尘杯取出按钮将集
尘杯取下。
②安装时将集尘杯按压下去直至
出现“咔嚓”的声音。
为避免垃圾从进风口洒落，
请勿在机身竖立的状态下取
下集尘杯。
咔嚓
集尘杯取出按钮
进气口
141114c1_VC-GC32BSA.indb 7 2014/11/14 16:11:34

8
3. 集尘杯各部的拆卸方法
①沿箭头方向将集尘杯盖旋转至标志“ ”即可
将其取下。
②按压杯子按钮取出褶皱过滤网及分离网。
③按压褶皱过滤网两边的按钮，即可将其拆下。 * 拆下褶皱过滤网时会造成垃圾洒落，请靠近垃圾
桶进行清洁操作。
* 请勿用力拉扯或随意拆装橡胶密封圈。
4. 集尘杯各部的安装方法
①将褶皱过滤网安装到分离网
• 将褶皱过滤网的凹部和分离网的凸部对准按压，
直到出现“咔嚓”声。
②集尘杯的安装
• 将分离网的凸部和杯子的△符号对准按压，直
到出现“咔嚓”声。
③集尘杯盖的安装
• 沿箭头方向将集尘杯盖旋转至标志“ ”即可
将其安装。
凹部
凸部
橡胶密封圈
请勿用力拉扯或随
意拆装橡胶密封圈。
凸部
△符号
杯子按钮
橡胶密封圈
按钮
集尘
杯盖
141114c1_VC-GC32BSA.indb 8 2014/11/14 16:11:35

9
简体中文
清理垃圾
●在吸取大量极其细小尘埃时，需要增加清理褶皱过滤网和分离网的频率，防止堵塞。
●建议过敏者戴上一次性手套及面罩后再清理垃圾。
●垃圾达至尘满指示线时，请务必清除尘杯的垃圾，否则会造成吸入力降低。
*为了达到更好的清洁效果，此时请清理垃圾和褶皱过滤网
1. 清除集尘杯内的垃圾
①按下集尘杯取出按钮，沿斜上方向取出集尘杯。 ②按压杯子按钮取出褶皱过滤网和分离网并倒掉集
尘杯中的垃圾。
③用集尘杯底部的清洁刷对过滤网进行清洁。
*附着在橡胶密封圈上的垃圾，可用清洁刷清洁
也可用湿布擦拭清除。
④将集尘杯盖
△
符号与杯子按钮的△符号对准按
压，直到出现“咔嚓”声。
*为避免垃圾从进风口洒落，请勿在机身竖立的状态下取下集尘杯。
产品吸力减弱或感觉褶皱过滤网较脏时，请及时清洁褶皱过滤网。
集尘杯取出按钮
杯子按钮
进风口
清洁刷
橡胶密封圈
*请勿用力拉扯或随意拆装橡胶密封圈。
过滤网
141114c1_VC-GC32BSA.indb 9 2014/11/14 16:11:36

10
2. 清洁褶皱过滤网上的垃圾、灰尘等
①沿箭头方向将集尘杯盖旋转至标志“ ”即可将
其取下。
②往复滑动褶皱过滤网上的落尘杆 5次左右。
③按压褶皱过滤网两边的按钮将其拆下。 ④用清洁刷清除附着在褶皱过滤网上的垃圾、灰尘，
然后倒掉分离网内的垃圾。
*清除集尘杯垃圾时也可进行褶皱过滤网的清洁。 *为避免分离网滑脱，倾倒其内的垃圾时，请勿按
压杯子按钮。
*因清理任何吸尘器时，都很难避免接触到灰尘。为了减少过敏风险，请过敏者按照以下方法清理集尘杯：
用大袋子包住集尘杯，将垃圾倒入袋中，并迅速密闭袋子，丢弃垃圾。建议清理时戴上一次性手套及面罩。
若可能，请不过敏者帮忙清理。
存放说明
吸尘器在使用完毕后，可以按以下方式收纳存放。
小孔
站立固定架
收纳方法 ：
①将软管缠绕于伸缩管上。
②将地面刷拉至靠近机身。
③将站立固定架插入到小孔中，并确保伸缩管固定
立起。
落尘杆
按钮
集尘杯盖
按钮
141114c1_VC-GC32BSA.indb 10 2014/11/14 16:11:38

11
简体中文

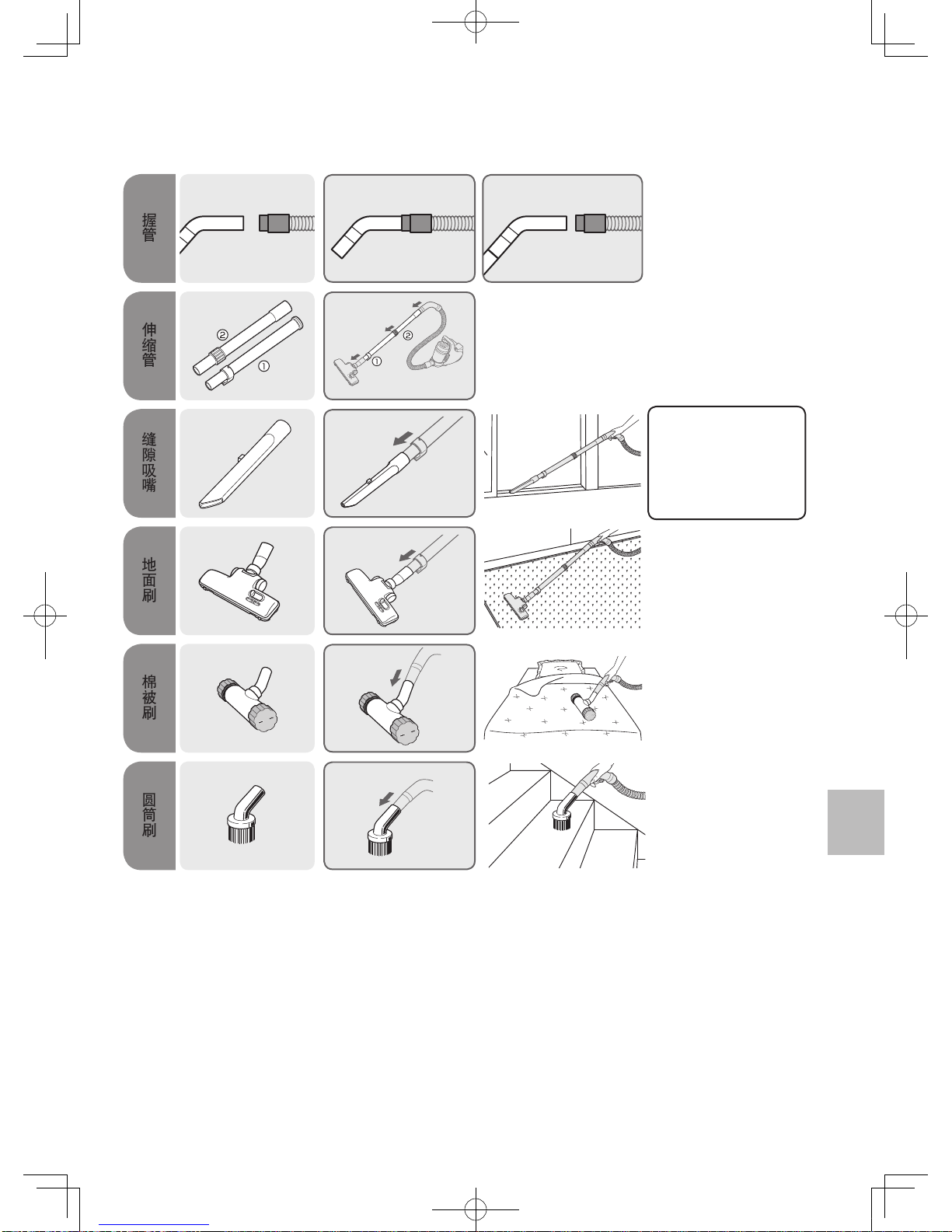

配件用途
握管
握管可拆下
伸缩管
缝隙吸嘴
地面刷
棉被刷
圆筒刷
*为避免增加马达负
载，请勿长时间使用
缝隙吸嘴，建议持续
使用时间控制在 20
分钟以内。
141114c1_VC-GC32BSA.indb 11 2014/11/14 16:11:39

12

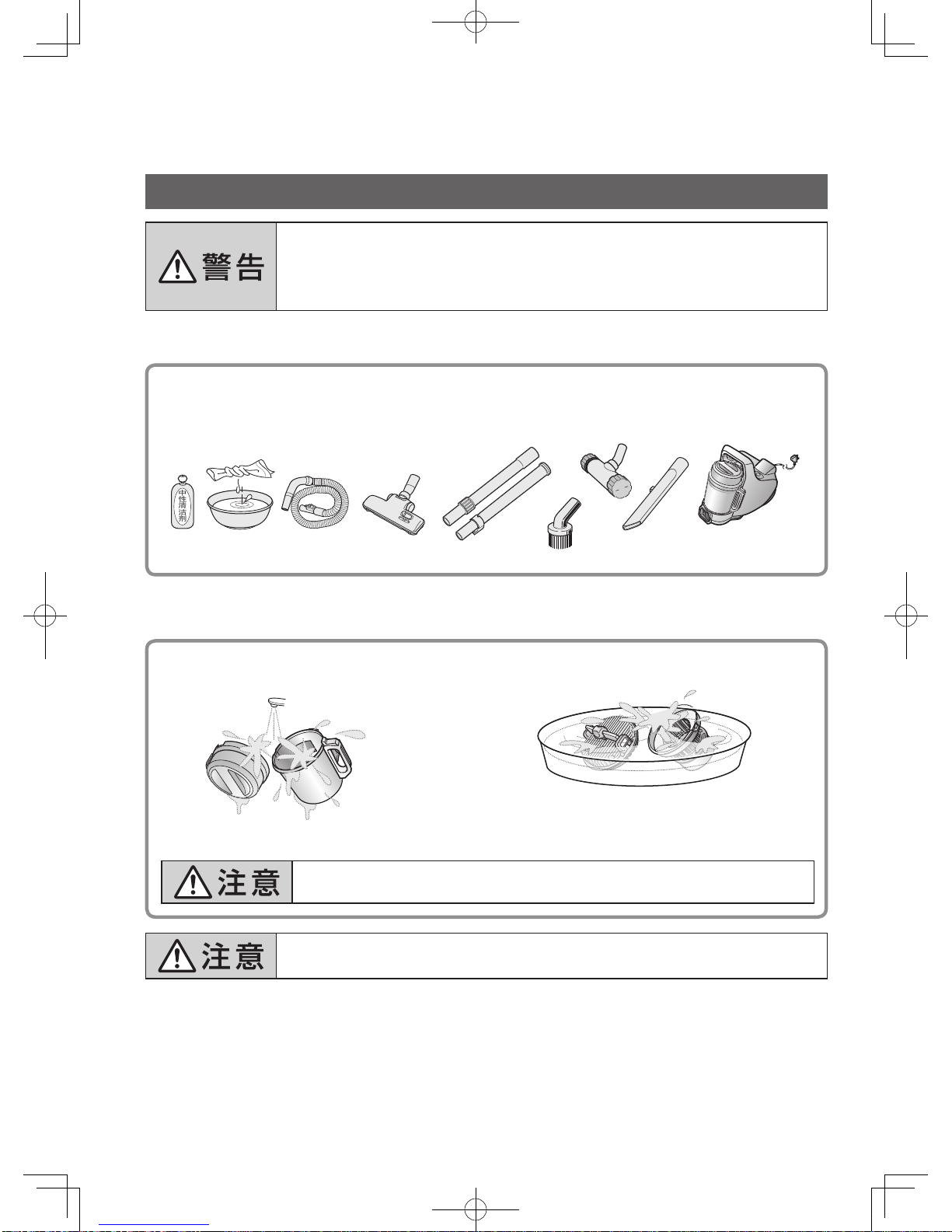

产品的维护、保养方法
机身及配件的清洁
●为了防止触电、产品故障的发生，机身绝对不能水洗或用滴水的抹布擦拭。
●清洁后的部件应放置到通风阴凉处阴干，请勿使用其他工具（如 ：吹风机、
电暖风扇等）烘干、吹干部件。
将导致产品部件出现机械性损伤或性能下降。
①机身 ·配件的清洁
请用清水或使用中性清洁剂进行清洁
*请不要使用汽油、酒精、漂白剂等擦拭产品，这些将导致部件出现变色、掉色、变形、裂纹等不良现象。
中性清洁剂
水
②集尘杯的清洁 为保持最佳吸力，请定期清洁集尘杯。
集尘杯身可用清水冲洗。 褶皱过滤网和分离网可用清水浸泡，不可冲洗。
请勿用力拉扯或随意拆装橡胶密封圈 ,防止损坏。
*为了避免产品吸力的降低，请及时清理褶皱过滤网及集尘杯。
●完全干透后方可装机使用。
●当吸尘器的配件出现破损或损坏时，请及时联络销售商购买相应的配件，
若在配件损坏的情况下使用吸尘器会导致吸力降低或产品损坏。
141114c1_VC-GC32BSA.indb 12 2014/11/14 16:11:39

13
简体中文
在委托修理之前，请确认下列项目。
•当产品出现故障时，请勿擅自拆卸、修理。
故障现象 原因分析 排除方法
吸尘器突然停止
运作
●限温保护装置启动。
●在高温环境中使用或经长时间连续使用，
过热保护装置可能会启动，这并非故障。
检查吸口、排气处有没有堵塞 ；若有请清除
堵塞物。并放置一段时间后再使用（约 1小
时 ）。
●电源插头是否插入电源插座？ 用力将插头插入插座。
吸力降低 ●配件是否被垃圾堵塞？ 关闭电源→拔下插头→拆下配件→清除垃圾
●褶皱过滤网是否太脏？ 清洁褶皱过滤网。
电源线无法回卷
或拉出
●电源线回卷是否正常？ 先拉出 1-2 米，然后重新回卷。
●电源线是否打结缠住了？ 按下电源线的卷线按扭，并重复以上动作。
吸尘器的噪音突
然变大
●软管、伸缩管或地面刷是否被垃圾堵塞？
●褶皱过滤网被堵塞，安全气阀打开。
清除垃圾。
清洁褶皱过滤网，重新启动。
运行时有异味 ●吸入的垃圾变质，可能会产生异味。 请清洁褶皱过滤网及集尘杯。
产品规格
型号 VC-GC32BSA 型号 VC-GC32BSA
额定电压 240V 集尘容量 0.25L
额定频率 50Hz 机身尺寸 L310×H255×W220
最大输入功率 1100W 机身重量 2.7kg
IEC 输入功率 950W 配件
•伸缩管（无调节环）（1根）
•伸缩管（带调节环）（1根）
•软管（1条）
•圆筒刷（1个）
•地面刷（1个）
•缝隙吸嘴（1个）
•棉被刷（1个）
电源线长度 5m
执行标准 ：IEC 60335-1, IEC 60335-2-2
此吸尘器属于Ⅱ类设备。
此吸尘器只适用于家用及类似用途的清洁，请勿用于户外及非清洁目的的使用。
故障分析与排除方法
141114c1_VC-GC32BSA.indb 13 2014/11/14 16:11:40

14
Contents
Safety Precautions ………………………………………………………… 15
Product Structure…………………………………………………………… 17
Parts identification ……………………………………………………………… 17
Accessories ……………………………………………………………………… 17
How to operate your vacuum cleaner …………………………………… 18
Schematic diagram ……………………………………………………………… 18
How to clean floor and carpet ………………………………………………… 18
Dust Cup …………………………………………………………………… 19
1. Structure ……………………………………………………………………… 19
2. Disassembly and assembly of dust cup …………………………………… 19
3. Disassembly of dust cup parts ……………………………………………… 20
4. Assembly of dust cup parts ………………………………………………… 20
How to clean ………………………………………………………………… 21
1. How to clean the dust cup …………………………………………………… 21
2. How to clean the pleat filter ………………………………………………… 22
Storage Instruction ………………………………………………………… 22
Function of Accessories …………………………………………………… 23
Maintenance ………………………………………………………………… 24
①How to clean the appliance and accessories …………………………… 24
②How to clean the dust cup…………………………………………………… 24
Troubleshooting …………………………………………………………… 25
Specifications ……………………………………………………………… 25
Follow-up Service ………………………………………………………… 40
141114c1_VC-GC32BSA.indb 14 2014/11/14 16:11:40

15
English
Safety Precautions Please Do Comply.
Caution Mark Interpretation Caution Mark Indication
Warning
Death or serious injury may occur
if the safety requirements are
ignored while using this product.
Never do what the mark describes.
Caution
Injury or property damage may
result if the safety requirements
are ignored while using this
product.
Always do what the mark describes.
Caution what the mark describes.
Warning
●Check if the rated voltage indicated
on the appliance corresponds to
the local mains voltage to protect
the appliance.
●This appliance is not intended for
use by children or infirm person, or
people with reduced physical,
sensory or mental capabilities, or
lack of experience and knowledge, unless
they have been given supervision or
instruction by a responsible person to
ensure that they can use the vacuum cleaner
safely to avoid an electrical shock or injury.
●Do not use the product if
the supply cord is
damaged or plug is loose
to avoid short circuit, an
electrical shock or fire.
●If the supply cord is
damaged, it must be replaced
by the manufacturer, its
service agent or similarly
qualified person to avoid an
electrical shock or injury.
●Do not handle the
plug with wet hands
to avoid an electrical
shock or injury.
●Do use a socket with
rated voltage of 240V,
rated current of 8A
singly.
●Always disconnect the electrical
supply before connecting or
dismantling hose, telescopic wand
or other accessories to avoid
injury.
●Do not use extension cord or plug
with low bearing capacity for
current to avoid an electrical shock
or fire.
●Do not keep hair, fingers, feet and
all parts of body close to suction
inlet and moving parts to avoid
injury.
●Disconnect the electrical
supply and do not leave the
unit before unplugging to
avoid an electrical shock or
injury.
●Do not use the appliance to pick up
flammable or combustible material
such as cigarette end, gasoline,
thinner and paint to avoid injury or
fire.
●Never vacuum liquids (e.g. water)
and wet surface such as bath or do
outdoor cleaning to avoid an
electrical shock.
Please dry
your hands first.
240V
8A
Indication
Indication
Indication
Indication
Indication
Prohibition
Prohibition
Prohibition
Prohibition
Prohibition
Prohibition
Prohibition
Prohibition
141114c1_VC-GC32BSA.indb 15 2014/11/14 16:11:41

16
Warning
●Do not try to vacuum sharp
fragments such as glass, pin,
blades and other objects with
sharp edges to avoid damaging
the appliance or injury.
●Do not block the air vent while
operating the appliance to avoid
fire.
●Do not keep the appliance close to
flammable materials such as
gasoline and thinner to avoid fire
burst.
●Do not operate the appliance when
the suction inlet is blocked and
promptly clean up to avoid
deformation because of
overheating or fire.
●Do not allow it to be used as a toy
to avoid damaging of the appliance
or injury.
●Keep the appliance far away
from objects with high
temperature and avoid
leaving the appliance in high
temperature environment for
long time to avoid short
circuit, fire or injury.
Caution
●Do not lift the appliance by the
hose or cord to avoid damaging the
appliance or the floor.
●Do not scrunch the cord when
using the appliance. Do not scrape,
modify, damage, over bend, jerk or
tie up the cord to avoid an electrical
shock or fire.
●Always remove the plug from the
socket outlet after using to avoid
injury or fire resulting from current
leakage or an electrical shock.
●Always hold the plug to wind up the
cord slowly. If not, it may cause
plug deformation or injury because
of overexertion.
●Do not grasp the cord when pulling
out the plug to avoid damaging the
plug or the cord causing short
circuit or fire.
●Do assemble the hose, telescopic
wand, floor head or other
accessories before use to avoid
injury or damaging the floor.
●Twist the locking device tightly
when assembling the telescopic
wand to avoid injury caused by
retracting.
Alcohol
Gasoline
Thinner
Please hold the plug
and then pull it out.
Indication
Indication
Indication
Indication
Indication
Indication
ProhibitionProhibition
Prohibition
Prohibition Prohibition
Prohibition
Prohibition
141114c1_VC-GC32BSA.indb 16 2014/11/14 16:11:42

17
English
Product Structure
Parts identification
Telescopic wand
(with ring)
Floor head
Change-over
switch
For cleaning floor
For cleaning carpet Telescopic wand (Non ring)
Tighten
Loosen
Stand holder
Handgrip
Cord rewind button
Handle
Plug
Red mark
* Stop pulling the
cord as it is nearly
the end.
Yellow mark
* Do not pull the cord
beyond the yellow
mark. (Otherwise, the
cord will be damaged.)
Anti-allergen
filter
(The anti-allergen
filter setted in the
main body can
suppress allergens.)
Power cord
* Do not pull or rewind
the cord when operating
the appliance.
Ring for adjusting the length
of telescopic wand. Twist it
tightly in a clockwise
direction before cleaning.
Handgrip of
Dust cup
Rear wheel
Dust cup
Install the dust cup and
filter properly before
use to avoid damaging
the appliance or injury.
Power switch
Accessories:
Hose Telescopic Wand Floor Head Crevice Nozzle Futon Brush Round Brush
141114c1_VC-GC32BSA.indb 17 2014/11/14 16:11:42

18
How to operate your vacuum cleaner
Schematic diagram
Fuse Power switch
Self-resetting
thermal cut-out
Motor
Power cord
Warning
●Do not use the vacuum cleaner without proper installation of the dust
cup and filter.
How to clean floor and carpet
Clean carpet
●Move floor head lightly along the carpet.
Clean floor
●To increase the cleaning effect and avoid
scratching the floor surface, move floor head
lightly along the floor.
1Check if the dust cup and filter are installed.
2Pull out the cord straight and insert the plug to the socket outlet.
3Assemble the hose, telescopic wand and other accessories.
4Press the power switch to operate the appliance to clean.
5Turn off the power switch and unplug the appliance after cleaning.
6Hold the plug and press the cord rewind button to wind up the cord slowly.
Caution
●Disconnect all the electrical supply and remove the plug if electricity
supply is cut off while using the appliance.
141114c1_VC-GC32BSA.indb 18 2014/11/14 16:11:43

19
English
Dust Cup
1. Structure
Cup cover
Pleat filter
Rubber sealing
ring
Dust cleaning
slider
Separation net
Dust cup
Cleaning brush
Air vent
The back The bottom
Separation
chamber
Dust cup
Cup button
Max. line
Do install the pleat
filter properly to
avoid motor
smoking or fire.
Do not jerk or
disassemble the
rubber sealing ring.
Slide it right and left
to clean the dust
attached on the pleat
filter.
The dust should not
exceed the Max. line
to avoid suction
declining because of
stacking.
2. Disassembly and assembly of dust cup
①Press the removing button
to disassemble the dust cup
as shown in figure.
②Press the dust cup down
until the "click" sound is
heard.
Do not disassemble the dust
cup if the unit is in an up-right
position to avoid dust spilling
from air inlet.
click
Removing button
Air inlet
141114c1_VC-GC32BSA.indb 19 2014/11/14 16:11:43
