Toyota Corolla Verso User manual

**
R1
*
L
Toyota Genuine Audio
TOYOTA MOTOR CORPORATIONManual Ref. n° AIM 000 078-0
Corolla Verso (LHD)
EINBAUANLEITUNG
INSTALLATION INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION
FÜR / FOR / POUR
All manuals and user guides at all-guides.com
all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 301-04
INHALTSVERZEICHNIS
TABLE OF CONTENTS
TABLE DES MATIERES
1. Verwendungstabelle
Application Chart
Tableau des applications ............................................................................................................................................ 4
2. Systemaufbau
System Layout
Disposition du système ............................................................................................................................................. 5
3. Einbau des 6 CD-Wechslers
6 CD-changer Installation
Installation du changeur 6 CD .................................................................................................................................... 6
3.1 Ausbau aus dem Fahrzeug
Vehicle Disassembly
Démontage du véhicule ...................................................................................................................................... 6
3.2 Einbau unter dem Beifahrersitz
Installation under the Passenger’s Seat
Installation sous le siège du passager ............................................................................................................... 11

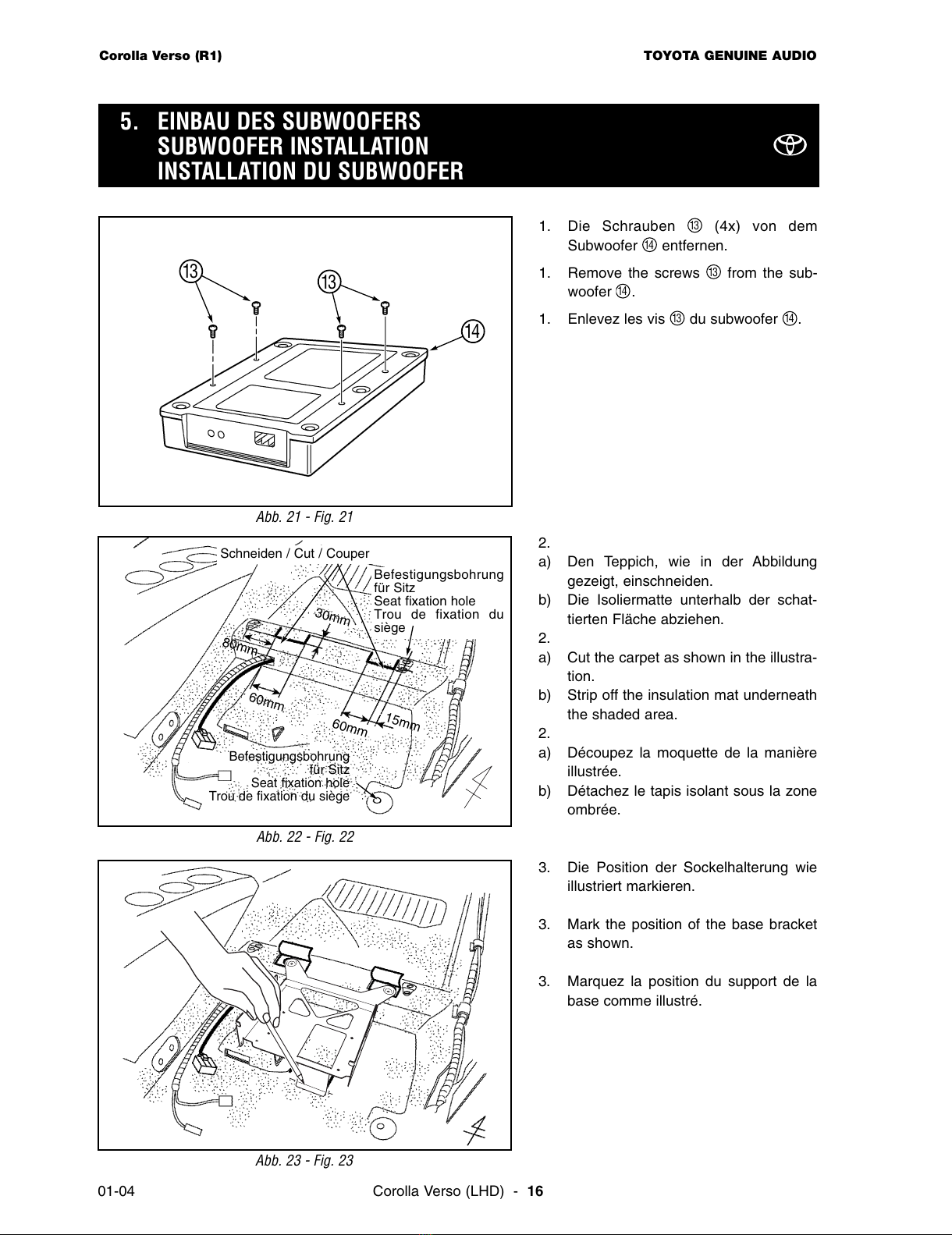

4. Einbau des Subwoofers
Subwoofer Installation
Installation du subwoofer .......................................................................................................................................... 16
All manuals and user guides at all-guides.com

p. 1/1
In Car Entertainment System (ICE) = PZ462-E8370-00 + PZ462-E8371-00
Sub oofer (08691-00834)
Hide-A ay CD-Changer TM 0461(08601-00911) Navigation System TNS300 (08545-52801)
1
CD-Tuner (only) Standard from factory
2
6CD-Tuner (only) Optional from factory
3
CD-Tuner + Navigation (TBT) Standard from factory .( )
4
CD-Tuner + Subwoofer Standard from factory .(2)
5
CD-Tuner + CD-Changer Standard from factory .(2)
6
CD-Tuner + CD-Changer + Navigation (TBT) Standard from factory .(2) .( )
7
CD-Tuner + Subwoofer + Navigation (TBT) Standard from factory .(2) .( )
8
CD-Tuner + In Car Entertainment Standard from factory .(2)
9
CD-Tuner + In Car Entertainment + Navigation (TBT) Standard from factory .(2) .( )
10
6CD-Tuner + Navigation (TBT) Optional from factory .( )
11
6CD-Tuner + Subwoofer Optional from factory .(2)
12
6CD-Tuner + Subwoofer + Navigation (TBT) Optional from factory .(2) .( )
13
6CD-Tuner + In Car Entertainment Optional from factory .(2)
14
6CD-Tuner + In Car Entertainment + Navigation (TBT) Optional from factory .(2) .( )
15
Head unit + CD-Changer Optional from factory .(2)
16
Head unit + Subwoofer Optional from factory .(2)
17
Head unit + In Car Entertainment Optional from factory .(2)
Unique Design AudioFull Map Navigation System
F/K PZ425-E8330-60 + 08673-6480
(
*
)
+ 08673-64800
(
**
)
F/K PZ425-E8370-60
F/K PZ425-E8370-60 + F/K PZ425-E8330-60 + 08673-6480
(
*
)
+ 08673-64800
(
**
)
F/K PZ425-E8370-60
F/K PZ425-E8370-60 + PZ457-00370-00
(
****
)
F/K PZ425-E8370-60 + 08695-00370
(
***
)
+ F/K PZ425-E8330-60 + 08673-6480
(
*
)
+ ADD-ON UNIT(S)
-
F/K PZ425-E8370-60 + PZ457-00370-00
(
****
)
F/K PZ425-E8370-60 + F/K PZ425-E8330-60 + 08673-6480
(
*
)
+ 08673-64800
(
**
)
+ PZ457-00370-00
(
****
)
F/K PZ425-E8370-60 + 08695-00370
(
***
)
OMBINATION REQUIRED ADDITIONAL PARTS
F/K PZ425-E8370-60 + F/K PZ425-E8330-60 + 08673-6480
(
*
)
+ 08673-64800
(
**
)
F/K PZ425-E8370-60 + PZ457-00370-00
(
****
)
F/K PZ425-E8370-60 + F/K PZ425-E8330-60 + 08673-6480
(
*
)
+ 08673-64800
(
**
)
+ PZ457-00370-00
(
****
)
F/K PZ425-E8370-60 + 08695-00370
(
***
)
-
HEAD UNIT
F/K PZ425-E8370-60
F/K PZ425-E8330-60 + 08673-6480
(
*
)
+ 08673-64800
(
**
)
AUDIO APPLICATION CHART
TMME-CS Group - January 28th, 2004
Corolla Verso **R1** (LHD + RHD)
ATTENTION: You can only install one of the following items: Hide-Away CD-Changer - Subwoofer - In Car Entertainment PZ425-E8330-60: Navigation Mounting Kit • PZ425-E8370-60: ICE / CD-Changer / Subwoofer Mounting Kit (*) 08673-64801: Sub Harness for Display • (**) 08673-64800: Sub Harness for TX+, TX- • (***) 08695-00370: AUDIO conversion wire • (****) PZ457-00370-00: ICE conversion wire (1): Located under front left hand seat • (2): Located under front right hand seat
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 5

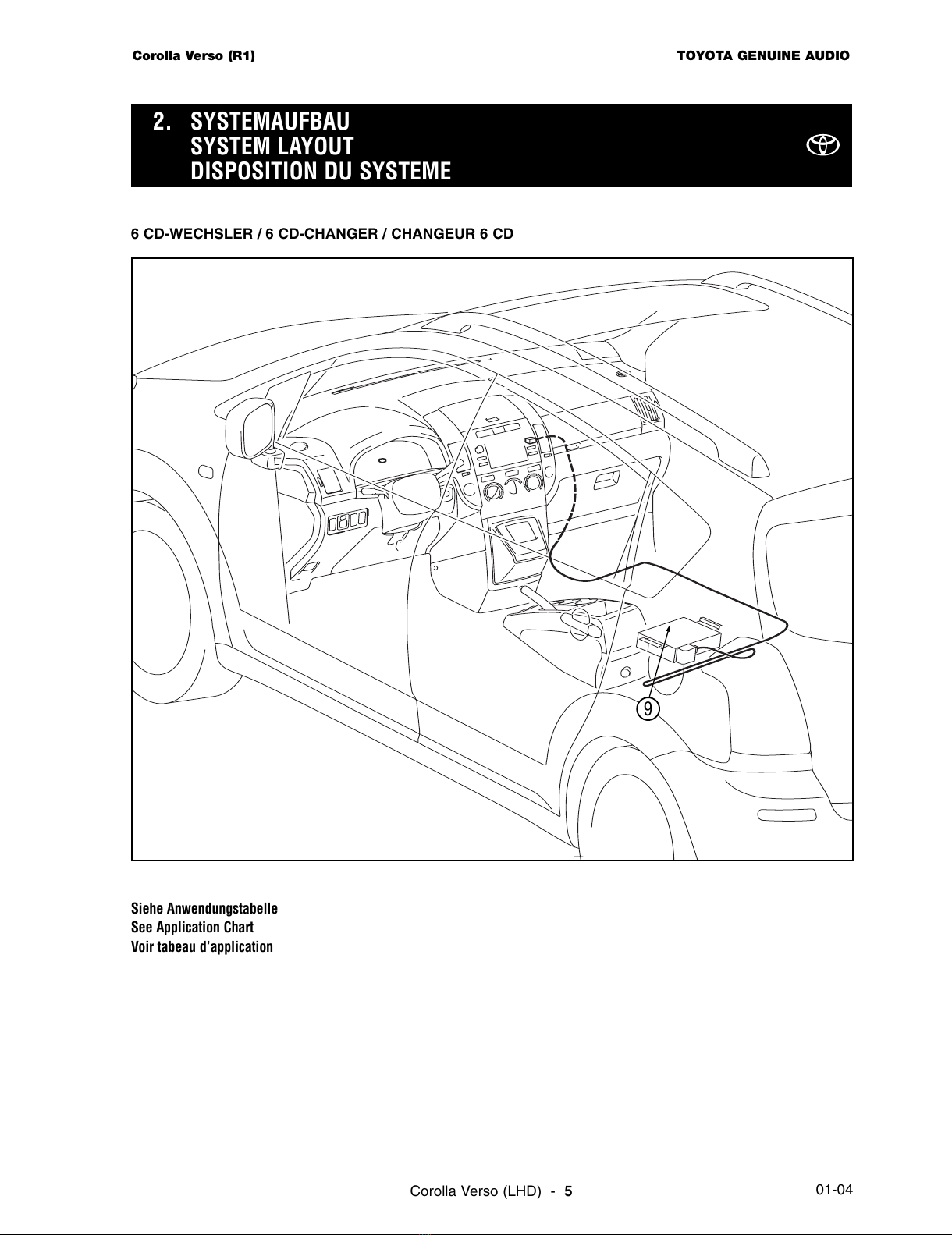

2. SYSTEMAUFBAU
SYSTEM LAYOUT
DISPOSITION DU SYSTEME
6 CD-WECHSLER / 6 CD-CHANGER / CHANGEUR 6 CD
Siehe Anwendungstabelle
See Application Chart
Voir tabeau d’application
01-04
9
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 6
01-04

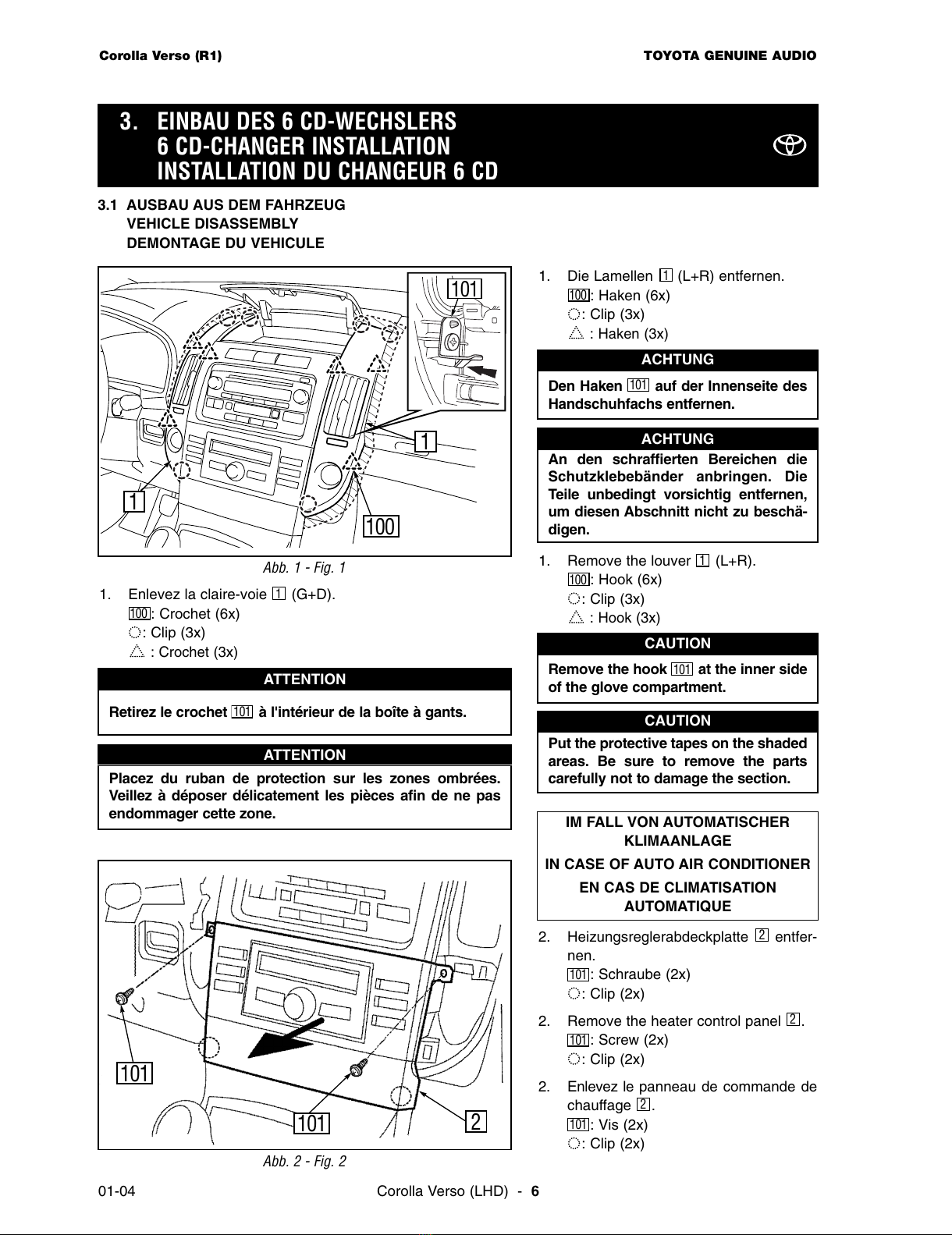

3. EINBAU DES 6 CD-WECHSLERS
6 CD-CHANGER INSTALLATION
INSTALLATION DU CHANGEUR 6 CD
3.1 AUSBAU AUS DEM FAHRZEUG
VEHICLE DISASSEMBLY
DEMONTAGE DU VEHICULE
1. Die Lamellen (L+R) entfernen.
: Haken (6x)
: Clip (3x)
: Haken (3x)
1. Remove the louver (L+R).
: Hook (6x)
: Clip (3x)
: Hook (3x)
100
1
100
1
Abb. 1 - Fig. 1
Abb. 2 - Fig. 2
2
101
1
1
2. Heizungsreglerabdeckplatte entfer-
nen.
: Schraube (2x)
: Clip (2x)
2. Remove the heater control panel .
: Screw (2x)
: Clip (2x)
2. Enlevez le panneau de commande de
chauffage .
: Vis (2x)
: Clip (2x)
101
2
101
2
101
2
IM FALL VON AUTOMATISCHER
KLIMAANLAGE
IN CASE OF AUTO AIR CONDITIONER
EN CAS DE CLIMATISATION
AUTOMATIQUE
101
100
An den schraffierten Bereichen die
Schutzklebebänder anbringen. Die
Teile unbedingt vorsichtig entfernen,
um diesen Abschnitt nicht zu beschä-
digen.
ACHTUNG
Put the protective tapes on the shaded
areas. Be sure to remove the parts
carefully not to damage the section.
CAUTION
1. Enlevez la claire-voie (G+D).
: Crochet (6x)
: Clip (3x)
: Crochet (3x)
100
1
Placez du ruban de protection sur les zones ombrées.
Veillez à déposer délicatement les pièces afin de ne pas
endommager cette zone.
ATTENTION
Remove the hook at the inner side
of the glove compartment.
101
CAUTION
Den Haken auf der Innenseite des
Handschuhfachs entfernen.
101
ACHTUNG
Retirez le crochet à l'intérieur de la boîte à gants.
101
ATTENTION
101
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 701-04

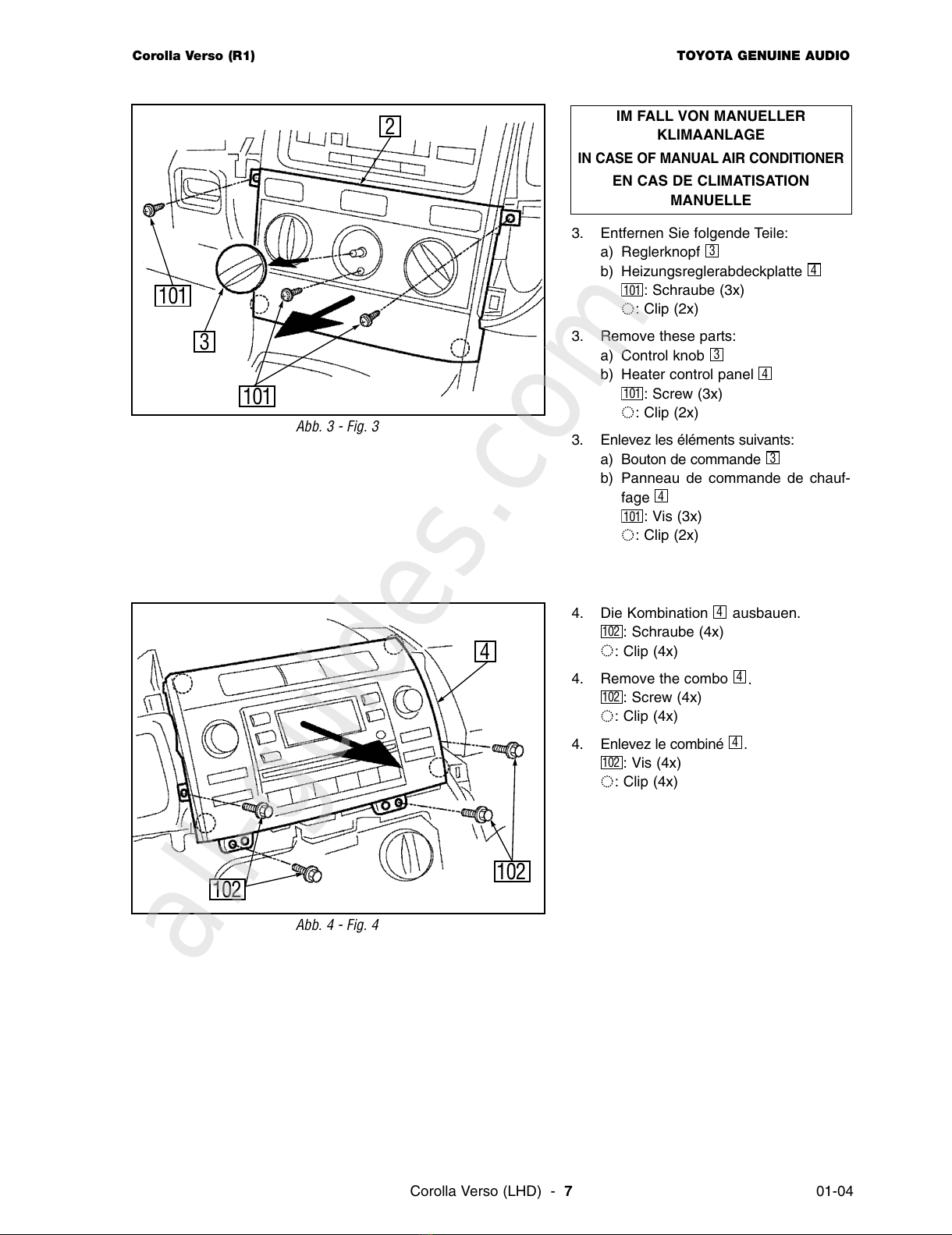

Abb. 3 - Fig. 3
2
3
101
3. Entfernen Sie folgende Teile:
a) Reglerknopf
b) Heizungsreglerabdeckplatte
: Schraube (3x)
: Clip (2x)
3. Remove these parts:
a) Control knob
b) Heater control panel
: Screw (3x)
: Clip (2x)
3. Enlevez les éléments suivants:
a) Bouton de commande
b) Panneau de commande de chauf-
fage
: Vis (3x)
: Clip (2x)
101
4
3
101
4
3
101
4
3
Abb. 4 - Fig. 4
4
4. Die Kombination ausbauen.
: Schraube (4x)
: Clip (4x)
4. Remove the combo .
: Screw (4x)
: Clip (4x)
4. Enlevez le combiné .
: Vis (4x)
: Clip (4x)
102
4
102
4
102
4
IM FALL VON MANUELLER
KLIMAANLAGE
IN CASE OF MANUAL AIR CONDITIONER
EN CAS DE CLIMATISATION
MANUELLE
101
102
102
All manuals and user guides at all-guides.com
all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 8
01-04
Abb. 5 - Fig. 5
Abb. 6 - Fig. 6
7
5.
a) Schaltknauf (3) ausbauen .
b) Untere mittlere Abdeckung entfer-
nen.
: Schraube (2x)
: Clip (2x)
: Clip (2x)
: Haken (2x)
5.
a) Remove the shift knob .
b) Remove the center lower cover .
: Screw (2x)
: Clip (2x)
: Clip (2x)
: Hook (2x)
104
103
6
5
104
103
6
5
BEI MODELLEN MIT
SCHALTGETRIEBE
FOR M/T MODELS
POUR LES MODELES AVEC
BOITE MANUELLE
6.
a) Schaltkulisse ausbauen.
: Haken (10x)
b) Untere mittlere Abdeckung entfer-
nen.
: Schraube (4x)
: Clip (2x)
: Clip (2x)
: Haken (2x)
6.
a) Remove the shift cover .
: Hook (10x)
b) Remove the center lower cover .
: Screw (4x)
: Clip (2x)
: Clip (2x)
: Hook (2x)
104
103
6
7
104
103
6
7
5
104
6
BEI MODELLEN MIT
AUTOMATIKGETRIEBE
FOR A/T MODELS
POUR LES MODELES AVEC
BOITE AUTOMATIQUE
5.
a) Déposez la rotule du levier de vitesses .
b) Déposez la garniture inférieure centrale .
: Vis (2x)
: Clip (2x)
: Clip (2x)
: Crochet (2x)
104
103
6
5
6.
a) Déposez la garniture du levier de vitesses .
: Crochet (10x)
b) Déposez la garniture inférieure centrale .
: Vis (4x)
: Clip (2x)
: Clip (2x)
: Crochet (2x)
104
103
6
7
103
6
104
105
103
104
104
All manuals and user guides at all-guides.com

8.
a) Die hintere Einstiegsverkleidung
(R) entfernen.
: Clip (2x)
: Haken (6x)
b) Mittelsäulenabdeckung entfernen.
: Clip (2x)
8.
a) Remove the rear door scuff plate
(R).
: Clip (2x)
: Hook (6x)
b) Remove the centre piller cover (R).
: Clip (2x)
8.
a) Enlevez la plaque de protection arrière
(D).
: Clip (2x)
: Crochet (6x)
b) Enlevez la garniture du pilier centrale
(D).
: Clip (2x)
11
107
10
11
107
10
11
107
10
Abb. 8 - Fig. 8
Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 901-04
7.
a) Die vordere Einstiegsverkleidung
(R) entfernen.
: Clip (3x)
: Haken (9x)
b) Die Windlaufseitenverkleidung (R)
entfernen.
: Mutter (1x)
: Haken (3x)
7.
a) Remove the front door scuff plate
(R).
: Clip (3x)
: Hook (9x)
b) Remove the kick panel (R).
: Nut (1x)
: Hook (3x)
7.
a) Enlevez la plaque de protection avant
(D).
: Clip (3x)
: Crochet (9x)
b) Enlevez la garniture du carter de roue
(D).
: Ecrou (1x)
: Crochet (3x)
106
9
105
8
106
9
105
8
106
9
105
8
Abb. 7 - Fig. 7
8
9
106
105
11
10
107
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 10
01-04
9. Den Beifahrersitz entfernen.
: Bolzen (5x)
: Abdeckung (2x)
: Seitenverkleidung des Sitzes
: Haken (8x)
9. Remove the passenger seat .
: Bolt (5x)
: Cover (2x)
: Seat side trim
: Hook (8x)
9. Enlevez le siège du passager .
: Boulon (5x)
: Couvercle (2x)
: Garniture latérale du siège
: Crochet (8x)
112
109
108
12
112
109
108
12
112
109
108
12
Abb. 9 - Fig. 9
108
110
12
14
10.
a) Den Clip vom Lüftungskanal
entfernen.
b) Die Dämmmatte entfernen.
10.
a) Remove the clip of the duct .
b) Remove the silencer mat .
10.
a) Déposez le clip de la conduite .
b) Déposez le tapis isolant .
14
13
110
14
13
110
14
13
110
Abb. 10 - Fig. 10
108
109
109
108
112
13
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 11 01-04
3.2 EINBAU UNTER DEM BEIFAHRERSITZ
INSTALLATION UNDER THE PASSENGER SEAT
INSTALLATION SOUS LE SIEGE DU PASSAGER
12. Das Klebeband in 10 Stücke schnei-
den.
12. Cut the tape into 10 pieces.
12. Découpez la bande en 10 morceaux.
1
1
1
Abb. 12 - Fig. 12
1
11.
Die Seitenverkleidung des Sitzes
festhalten und ein kleines Stück an der
Vorderseite, 5 mm breit und 55 mm
lang, abschneiden.
11. Hold the seat side trim as shown
and cut off a small part at the front 5mm
wide for 55mm long.
11. Saisissez la garniture latérale du siège
de la manière illustrée et découpez
à l'avant une petite surface de 5 mm de
large sur 55 mm de long.
112
112
112
Abb. 11 - Fig. 11
112
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 12
01-04

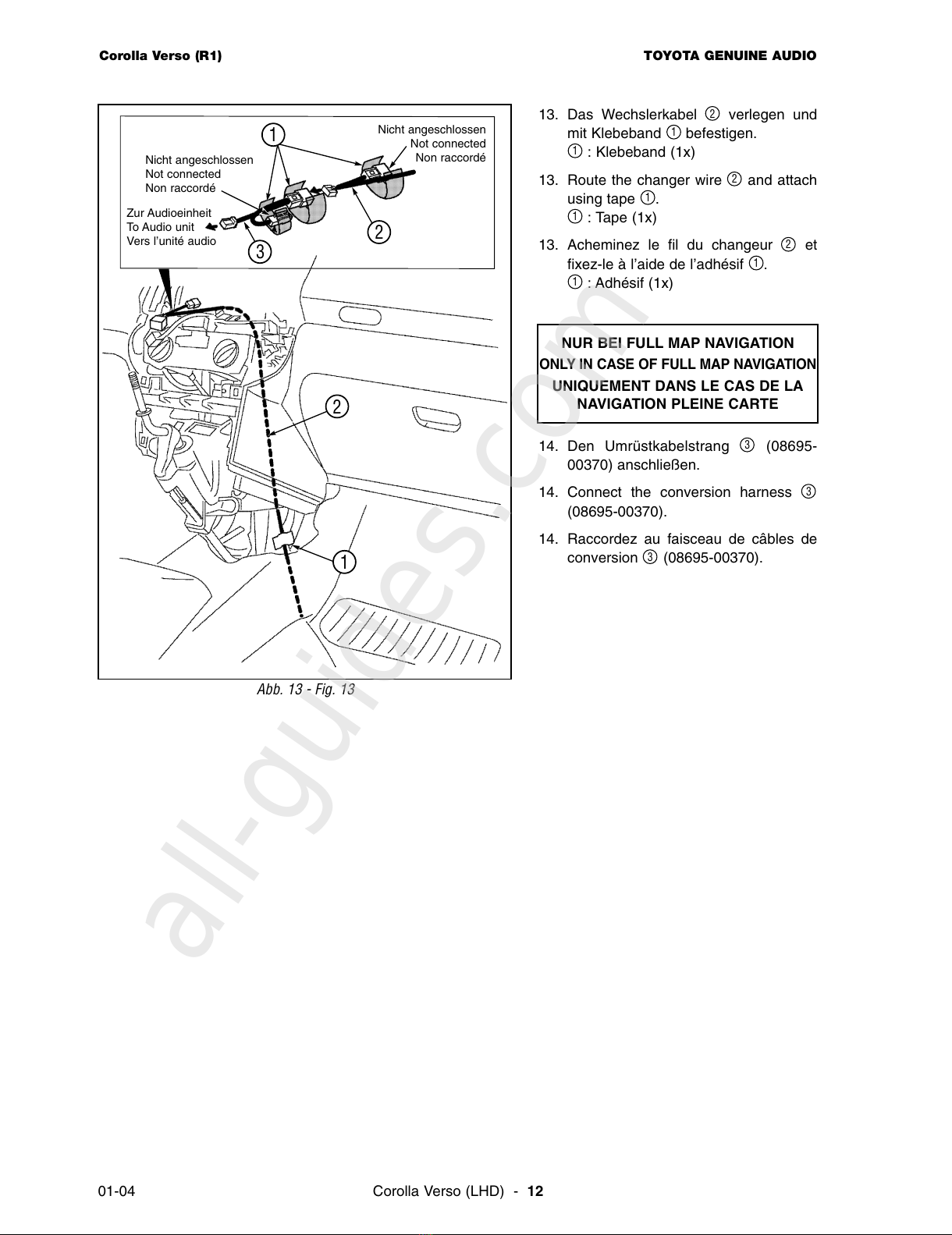

13. Das Wechslerkabel verlegen und
mit Klebeband befestigen.
: Klebeband (1x)
13. Route the changer wire and attach
using tape .
: Tape (1x)
13. Acheminez le fil du changeur et
fixez-le à l’aide de l’adhésif .
: Adhésif (1x)
1
1
2
1
1
2
1
1
2
Abb. 13 - Fig. 13
2
Zur Audioeinheit
To Audio unit
Vers l’unité audio
3
Nicht angeschlossen
Not connected
Non raccordé
Nicht angeschlossen
Not connected
Non raccordé
1
2
1
NUR BEI FULL MAP NAVIGATION
ONLY IN CASE OF FULL MAP NAVIGATION
UNIQUEMENT DANS LE CAS DE LA
NAVIGATION PLEINE CARTE
14. Den Umrüstkabelstrang (08695-
00370) anschließen.
14. Connect the conversion harness
(08695-00370).
14. Raccordez au faisceau de câbles de
conversion (08695-00370).
3
3
3
All manuals and user guides at all-guides.com
all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 13 01-04

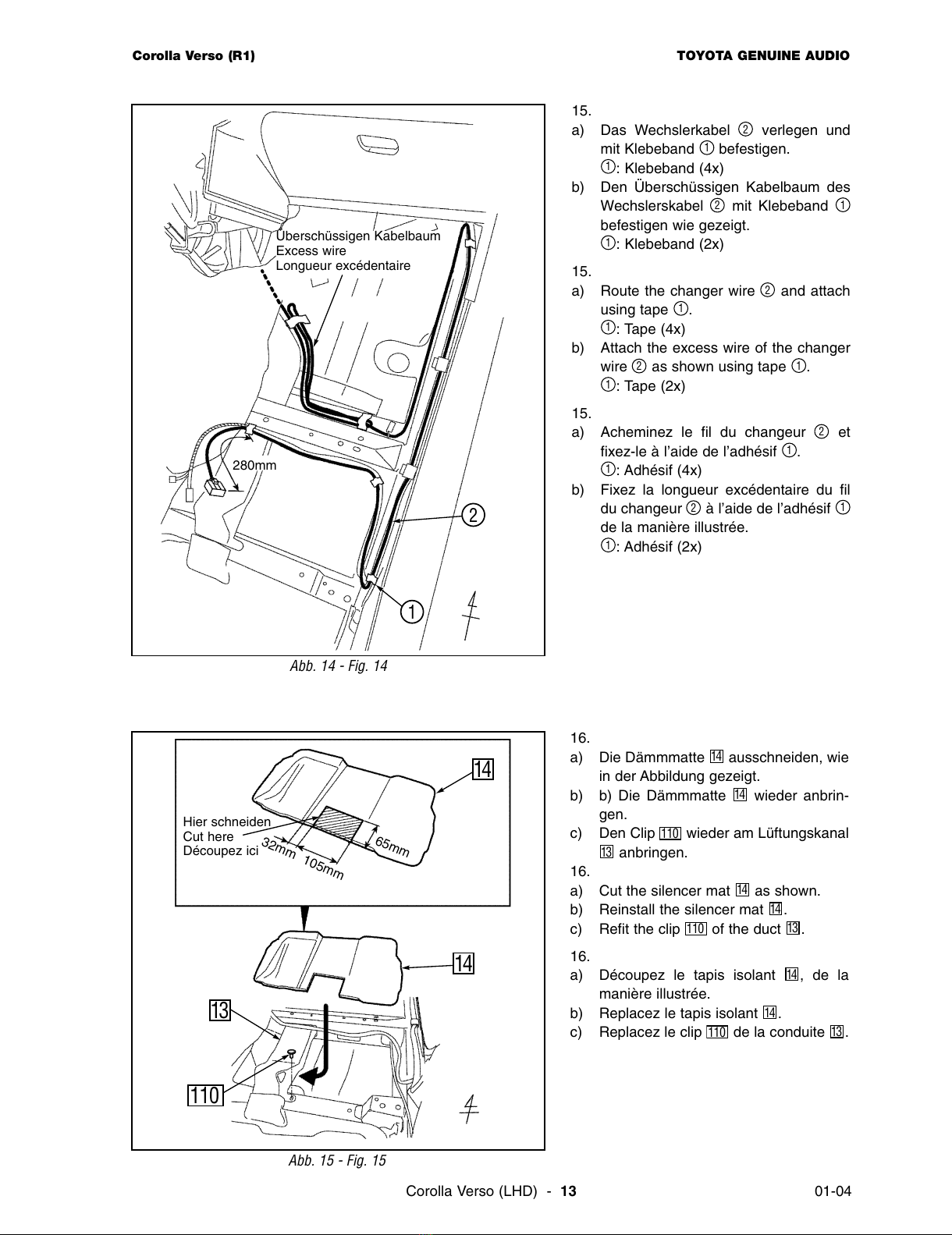

15.
a) Das Wechslerkabel verlegen und
mit Klebeband befestigen.
: Klebeband (4x)
b) Den Überschüssigen Kabelbaum des
Wechslerskabel mit Klebeband
befestigen wie gezeigt.
: Klebeband (2x)
15.
a) Route the changer wire and attach
using tape .
: Tape (4x)
b) Attach the excess wire of the changer
wire as shown using tape .
: Tape (2x)
15.
a) Acheminez le fil du changeur et
fixez-le à l’aide de l’adhésif .
: Adhésif (4x)
b) Fixez la longueur excédentaire du fil
du changeur à l’aide de l’adhésif
de la manière illustrée.
: Adhésif (2x)
1
1
2
1
1
2
1
1
2
1
1
2
1
1
2
1
1
2
Abb. 14 - Fig. 14
2
1
Überschüssigen Kabelbaum
Excess wire
Longueur excédentaire
280mm
16.
a) Die Dämmmatte ausschneiden, wie
in der Abbildung gezeigt.
b) b) Die Dämmmatte wieder anbrin-
gen.
c) Den Clip wieder am Lüftungskanal
anbringen.
16.
a) Cut the silencer mat as shown.
b) Reinstall the silencer mat .
c) Refit the clip of the duct .
16.
a) Découpez le tapis isolant , de la
manière illustrée.
b) Replacez le tapis isolant .
c) Replacez le clip de la conduite .
13
110
14
14
13
110
14
14
13
110
14
14
Abb. 15 - Fig. 15
14
Hier schneiden
Cut here
Découpez ici
32mm 105mm
65mm
14
13
110
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 14
01-04

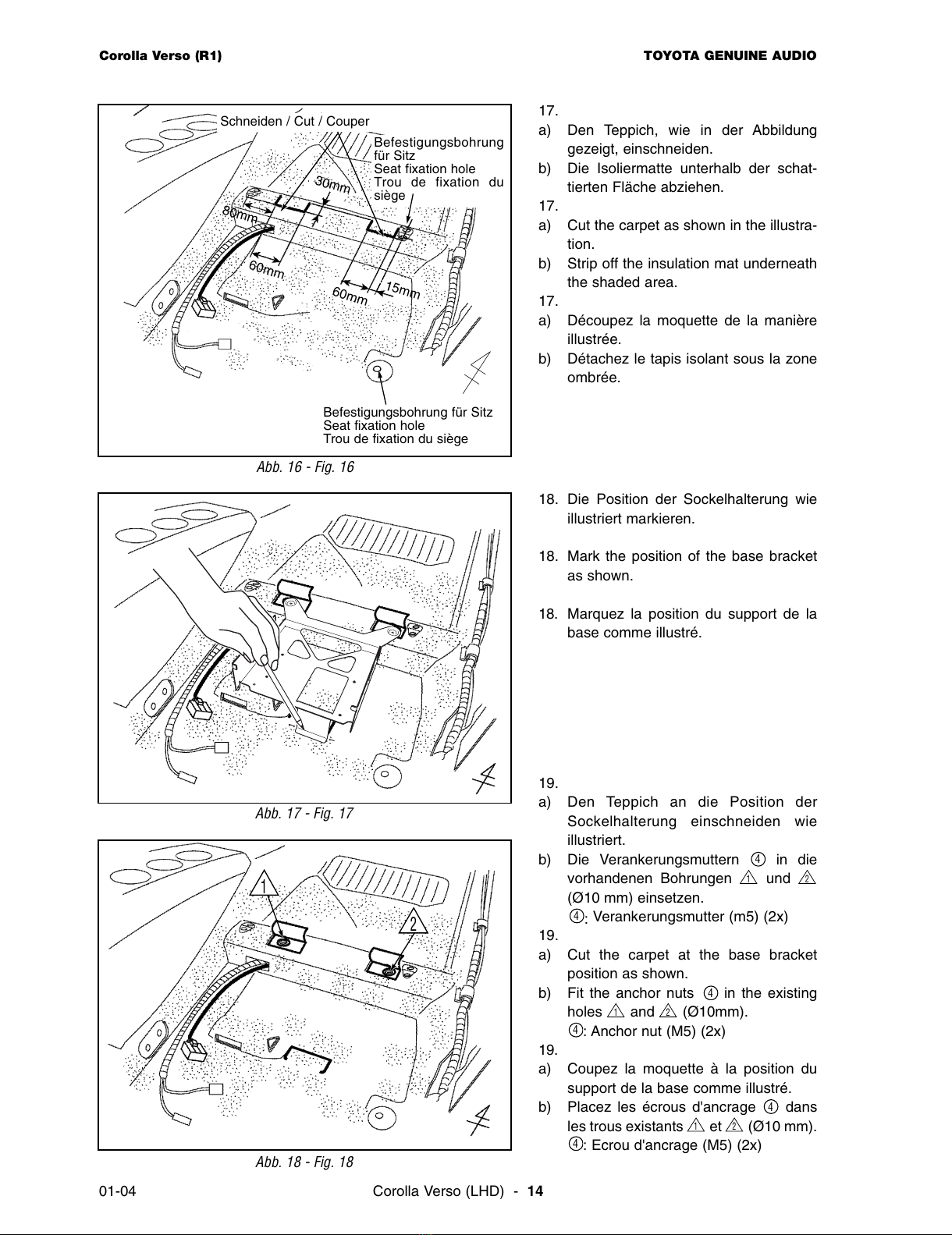

17.
a) Den Teppich, wie in der Abbildung
gezeigt, einschneiden.
b) Die Isoliermatte unterhalb der schat-
tierten Fläche abziehen.
17.
a) Cut the carpet as shown in the illustra-
tion.
b) Strip off the insulation mat underneath
the shaded area.
17.
a) Découpez la moquette de la manière
illustrée.
b) Détachez le tapis isolant sous la zone
ombrée.
Abb. 16 - Fig. 16
Abb. 17 - Fig. 17
30mm
Schneiden / Cut / Couper
80mm
60mm 60mm
15mm
Befestigungsbohrung für Sitz
Seat fixation hole
Trou de fixation du siège
Befestigungsbohrung
für Sitz
Seat fixation hole
Trou de fixation du
siège
18. Die Position der Sockelhalterung wie
illustriert markieren.
18. Mark the position of the base bracket
as shown.
18. Marquez la position du support de la
base comme illustré.
Abb. 18 - Fig. 18
19.
a) Den Teppich an die Position der
Sockelhalterung einschneiden wie
illustriert.
b) Die Verankerungsmuttern in die
vorhandenen Bohrungen und
(Ø10 mm) einsetzen.
: Verankerungsmutter (m5) (2x)
19.
a) Cut the carpet at the base bracket
position as shown.
b) Fit the anchor nuts in the existing
holes and (Ø10mm).
: Anchor nut (M5) (2x)
19.
a) Coupez la moquette à la position du
support de la base comme illustré.
b) Placez les écrous d'ancrage dans
les trous existants et (Ø10 mm).
: Ecrou d'ancrage (M5) (2x)
4
2
1
4
4
2
1
4
4
2
1
4
1
2
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 15 01-04

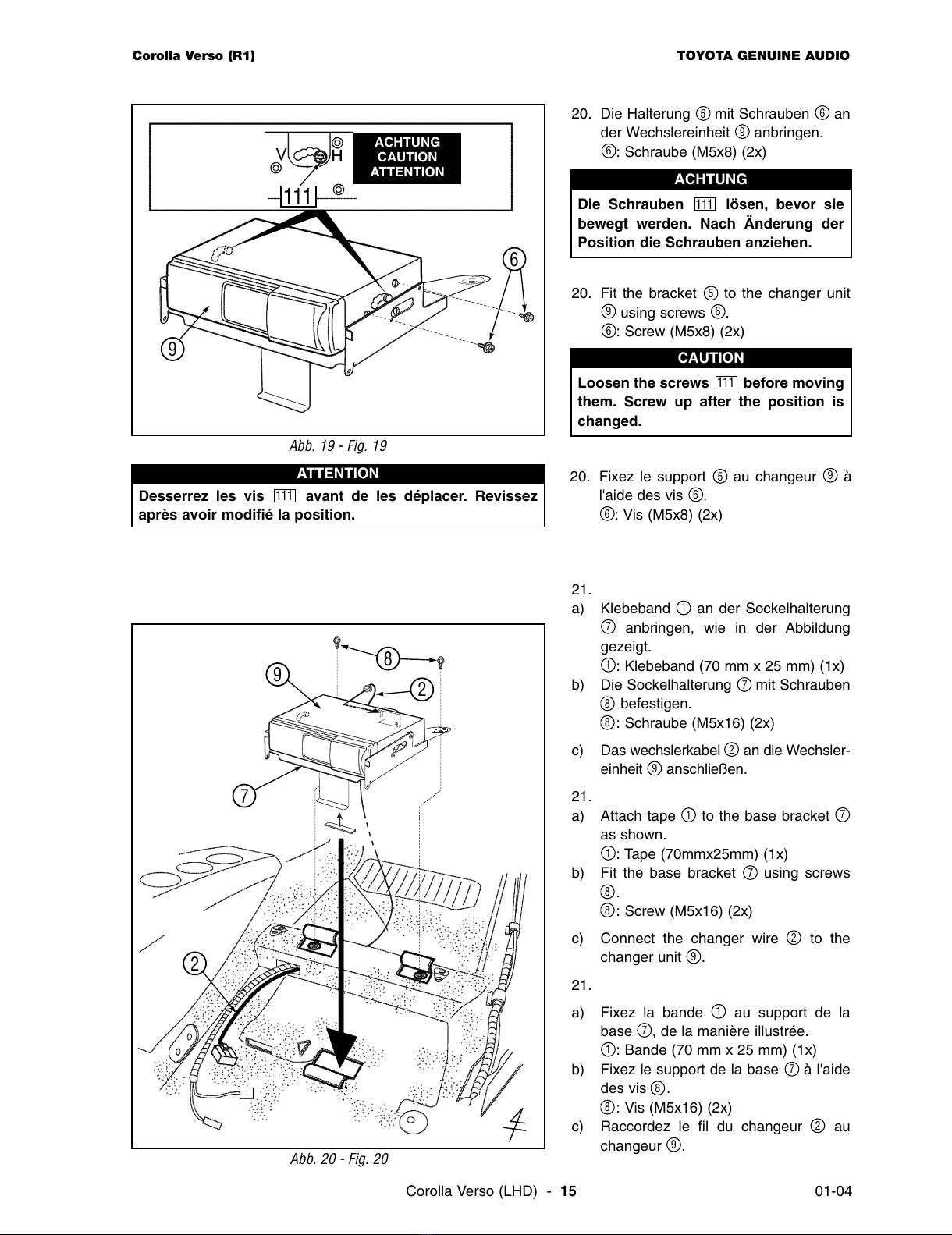

21.
a) Klebeband an der Sockelhalterung
anbringen, wie in der Abbildung
gezeigt.
: Klebeband (70 mm x 25 mm) (1x)
b) Die Sockelhalterung mit Schrauben
befestigen.
: Schraube (M5x16) (2x)
c) Das wechslerkabel an die Wechsler-
einheit anschließen.
21.
a) Attach tape to the base bracket
as shown.
: Tape (70mmx25mm) (1x)
b) Fit the base bracket using screws
.
: Screw (M5x16) (2x)
c) Connect the changer wire to the
changer unit .
21.
a) Fixez la bande au support de la
base , de la manière illustrée.
: Bande (70 mm x 25 mm) (1x)
b) Fixez le support de la base à l'aide
des vis .
: Vis (M5x16) (2x)
c) Raccordez le fil du changeur au
changeur .
9
2
8
8
7
1
7
1
9
2
8
8
7
1
7
1
9
2
8
8
7
1
7
1
Abb. 20 - Fig. 20
8
7
2
2
20. Die Halterung mit Schrauben an
der Wechslereinheit anbringen.
: Schraube (M5x8) (2x)
20. Fit the bracket to the changer unit
using screws .
: Screw (M5x8) (2x)
6
6
9
5
6
9
6
5
Abb. 19 - Fig. 19
6
9
ACHTUNG
CAUTION
ATTENTION
Die Schrauben lösen, bevor sie
bewegt werden. Nach Änderung der
Position die Schrauben anziehen.
111
ACHTUNG
Loosen the screws before moving
them. Screw up after the position is
changed.
111
CAUTION
Desserrez les vis avant de les déplacer. Revissez
après avoir modifié la position.
111
ATTENTION
111
20. Fixez le support au changeur à
l'aide des vis .
: Vis (M5x8) (2x)
6
6
9
5
9
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 16
01-04
1. Die Schrauben (4x) von dem
Subwoofer entfernen.
1. Remove the screws from the sub-
woofer .
1. Enlevez les vis du subwoofer .
14
13
14
13
14
13
Abb. 21 - Fig. 21
5. EINBAU DES SUBWOOFERS
SUBWOOFER INSTALLATION
INSTALLATION DU SUBWOOFER
14
13
13
2.
a) Den Teppich, wie in der Abbildung
gezeigt, einschneiden.
b) Die Isoliermatte unterhalb der schat-
tierten Fläche abziehen.
2.
a) Cut the carpet as shown in the illustra-
tion.
b) Strip off the insulation mat underneath
the shaded area.
2.
a) Découpez la moquette de la manière
illustrée.
b) Détachez le tapis isolant sous la zone
ombrée.
Abb. 22 - Fig. 22
Abb. 23 - Fig. 23
30mm
Schneiden / Cut / Couper
80mm
60mm 60mm
15mm
Befestigungsbohrung
für Sitz
Seat fixation hole
Trou de fixation du siège
Befestigungsbohrung
für Sitz
Seat fixation hole
Trou de fixation du
siège
3. Die Position der Sockelhalterung wie
illustriert markieren.
3. Mark the position of the base bracket
as shown.
3. Marquez la position du support de la
base comme illustré.
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 17 01-04
5.
a) Das Klebeband in 11 Stücke
schneiden.
b) Den Subwoofer-Kabelstrang mit
Klebeband -2 umwickeln, wie in der
Abbildung gezeigt.
5.
a) Cut the tape into 11 pieces.
b) Wrap tape -2 to the subwoofer har-
ness as shown.
5.
a) Découpez l’adhésif en 11 mor-
ceaux.
b) Entourez de bande -2 jusqu'au fais-
ceau de câbles du subwoofer , de la
manière illustrée.
17
1
1
17
1
1
1
17
1
Abb. 25 - Fig. 25
1
-1
1
-2
20mm
50mm
1
-2
17
Abb. 24 - Fig. 24
4.
a) Den Teppich an die Position der
Sockelhalterung einschneiden wie
illustriert.
b) Die Verankerungsmuttern in die vor-
handenen Bohrungen und
(Ø10 mm) einsetzen.
: Verankerungsmutter (m5) (2x)
4.
a) Cut the carpet at the base bracket
position as shown.
b) Fit the anchor nuts in the existing
holes and (Ø10mm).
: Anchor nut (M5) (2x)
4.
a) Coupez la moquette à la position du
support de la base comme illustré.
b) Placez les écrous d'ancrage dans
les trous existants /!\ et /!\ (Ø10 mm).
: Ecrou d'ancrage (M5) (2x)
4
4
4
2
1
4
4
2
1
4
1
2
All manuals and user guides at all-guides.com
all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 18
01-04

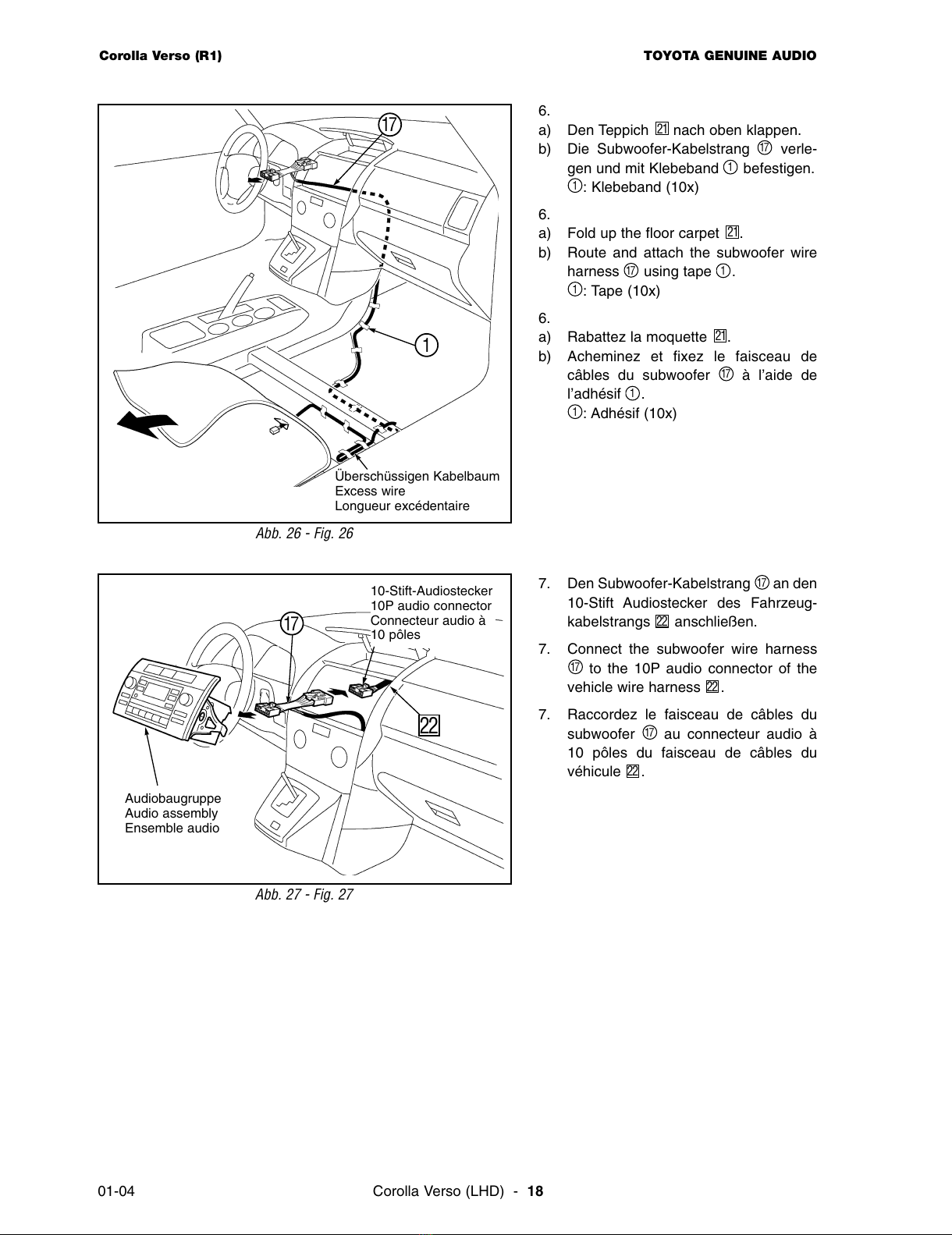

Abb. 26 - Fig. 26
6.
a) Den Teppich nach oben klappen.
b) Die Subwoofer-Kabelstrang verle-
gen und mit Klebeband befestigen.
: Klebeband (10x)
6.
a) Fold up the floor carpet .
b) Route and attach the subwoofer wire
harness using tape .
: Tape (10x)
6.
a) Rabattez la moquette .
b) Acheminez et fixez le faisceau de
câbles du subwoofer à l’aide de
l’adhésif .
: Adhésif (10x)
1
1
17
21
1
1
17
21
1
1
17
21
1
17
Überschüssigen Kabelbaum
Excess wire
Longueur excédentaire
Abb. 27 - Fig. 27
7. Den Subwoofer-Kabelstrang an den
10-Stift Audiostecker des Fahrzeug-
kabelstrangs anschließen.
7. Connect the subwoofer wire harness
to the 10P audio connector of the
vehicle wire harness .
7. Raccordez le faisceau de câbles du
subwoofer au connecteur audio à
10 pôles du faisceau de câbles du
véhicule .
22
17
22
17
22
17
17
Audiobaugruppe
Audio assembly
Ensemble audio
10-Stift-Audiostecker
10P audio connector
Connecteur audio à
10 pôles
22
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 19 01-04
Abb. 29 - Fig. 29
14
13
9. Die Befestigungshalterung mit den
Schrauben (4x) am Subwoofer
befestigen.
9. Fit the bracket to the subwoofer
using the screws (4x).
9. Fixez le support au subwoofer à
l’aide des vis (4x).
13
14
15
13
14
15
14
13
15
8. Vor dem Einbau des Subwoofers
die Empfindlichkeit auf die richtige
Position einstellen.
8. Before fitting the subwoofer adjust
the sensitivity to the correct position.
8. Avant de placer le subwoofer ,
réglez la sensibilité au niveau correct.
14
14
14
Abb. 28 - Fig. 28
14
14
All manuals and user guides at all-guides.com

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 20
01-04
VERGEWISSERN, DASS ALLE GELÖSTEN STECKER KORREKT WIEDER
ANGESCHLOSSEN WERDEN.
VERKLEIDUNG EINPASSEN UND AUSGEBAUTE TEILE WIEDER EINBAUEN.
ENSURE THAT ALL REMOVED CONNECTORS ARE PUT BACK CORRECTLY.
REFIT THE TRIM AND REMOVED PARTS.
VEILLEZ A REPLACER CORRECTEMENT TOUS LES CONNECTEURS QUI
ONT ETE ENLEVES.
REPLACEZ LE GARNISSAGE AINSI QUE LES PIECES QUI ONT ETE DEMONTEES.
10.
a) Klebeband an der Sockelhalterung
anbringen, wie in der Abbildung
gezeigt.
: Klebeband (70 mm x 25 mm) (1x)
b) Die Sockelhalterung und den Sub-
woofer mit Schrauben befesti-
gen.
: Schraube (M5x16) (2x)
c) Das Subwooferkabel an die Sub-
woofer anschließen.
10.
a) Attach tape to the base bracket
as shown.
: Tape (70mmx25mm) (1x)
b) Fit the base bracket and the subwoofer
using screws .
: Screw (M5x16) (2x)
c) Connect the subwoofer wire harness
to the subwoofer .
10.
a) Fixez la bande au support de la
base , de la manière illustrée.
: Bande (70 mm x 25 mm) (1x)
b) Fixez le support de la base et le sub-
woofer à l'aide des vis .
: Vis (M5x16) (2x)
c) Raccordez le fil du subwoofer au
subwoofer .
9
2
8
8
7
1
7
1
9
2
8
8
7
1
7
1
9
2
8
8
7
1
7
1
Abb. 30 - Fig. 30
8
7
1
2
9
All manuals and user guides at all-guides.com

GENUINE PARTS
All manuals and user guides at all-guides.com
