Tracer TRAUCH42520 User manual

Home & Office
Uchwyt ścienny do telewizorów
Instrukcja obsługi
Nieruchomy uchwyt ścienny do telewizorów. Materiał: stal walcowana na zimno o grubości 1,5 mm. Maks. obciążenie: 75 kg.
TV Wall Mount
Instructions for use
Fixed TV wall mount. Material: cold rolled steel plate, thickness: 1,5 mm. Max. load: 75 kg.
Nástěnný držák na televizory
Návod k obsluze
Fixní nástěnný držák na televizory. Materiál: ocel válcovaná za studena o tloušťce 1,5 mm. Max. zatížení: 75 kg.
Nástenný držiak na televízory
Návod na obsluhu
Fixný nástenný držiak na televízory. Materiál: oceľvalcovaná za studena s hrúbkou 1,5 mm.
Max. zaťaženie: 75 kg.
PL
EN
CZ
SK

Instrukcja obsługi
2
PL
Uchwyt
ścienny
do telewizorów
Uwaga:
Przed rozpoczęciem instalacji i montażu przeczytaj instrukcjęw całości.
OSTRZEŻENIE
• Nie rozpoczynaj montażu produktu zanim nie przeczytasz i nie zrozumiesz instruk-
cji oraz ostrzeżeńzawartych w niniejszej dokumentacji. W razie jakichkolwiek pytań
dotyczących instrukcji lub ostrzeżeńskontaktuj sięz lokalnym dystrybutorem.
• Niniejszy produkt powinien byćinstalowany wyłącznie przez osoby sprawne fizycz-
nie, posiadające doświadczenie i podstawowe umiejętności w zakresie prac mon-
tażowych oraz rozumiejące instrukcje montażu.
• Upewnij się, że ściana, do której zostanie przymocowany uchwyt, utrzyma ciężar
uchwytu z zamocowanym urządzeniem i całym osprzętem.
• Nigdy nie przekraczaj maksymalnego dopuszczalnego obciążenia.
• W przypadku mocowania do drewnianych słupów ściany szkieletowej upewnij się,
że wkręty montażowe sąosadzone po środku słupów. Zaleca siękorzystanie z de-
tektora dzięki któremu jesteśwstanie zlokalizowaćsłupy konstrukcyjne ściany.
• Dla bezpieczeństwa korzystaj z pomocy drugiej osoby lub z odpowiedniego sprzętu
podczas podnoszenia i rozmieszczania urządzeń.
• Śruby dokręcaj mocno, ale uważaj, aby ich nie przekręcić. Przekręcenie może
uszkodzićprodukt, znacząco redukując jego udźwig.
• Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Korzystanie
z produktu na świeżym powietrzu grozi jego uszkodzeniem i może byćniebezpiecz-
ne dla ludzi.
OSTRZEŻENIE
• W przypadku montażu w pustakach upewnij się, że rzeczywista grubość betonu
w miejscu wykonania otworu pod kołki wynosi co najmniej 3,5 cm. Nie wwiercaj
sięw spoiny! Upewnij się, że dokonujesz montażu w litej części pustaka – zwykle
co najmniej 2,5 cm od bocznej ściany pustaka. Aby uniknąć wybicia dna otworu
w przypadku wwiercenia w pustąprzestrzeńlub wgłębienie, zamiast wiertarki uda-
rowej skorzystaj z wiertarki elektrycznej z ustawionąniskąprędkościąwiercenia.
• Monter musi sięupewnić, że ściana, do której zostanie przymocowany uchwyt,
utrzyma ciężar uchwytu z zamocowanym monitorem i całym osprzętem.

Instrukcja obsługi
3
Zestaw części:
Kod Nazwa Specyfikacja Ilość
A Wkręt z hakiem M6 M6*50 5
B Rurka przedłużająca M10 Do wkrętu z hakiem M6 5
C Podkładka wkrętu z hakiem Do wkrętu z hakiem M6 5
DŚruba montażowa M4*6 4
EŚruba z boku daszka M5*40 2
FŚruba blokująca uchwytu M4*20, M5*20, M6*20, M8*30 4
G Podkładka śruby Do śruby M4, M6, M8 4
H Plastikowa podkładka Grubość: 8 mm 4
Niezbędne narzędzia:
VŚrubokręt krzyżakowy
V Klucz z nasadką5/16”
V Wiertarka elektryczna z wiertłem do betonu/cegieł8 mm

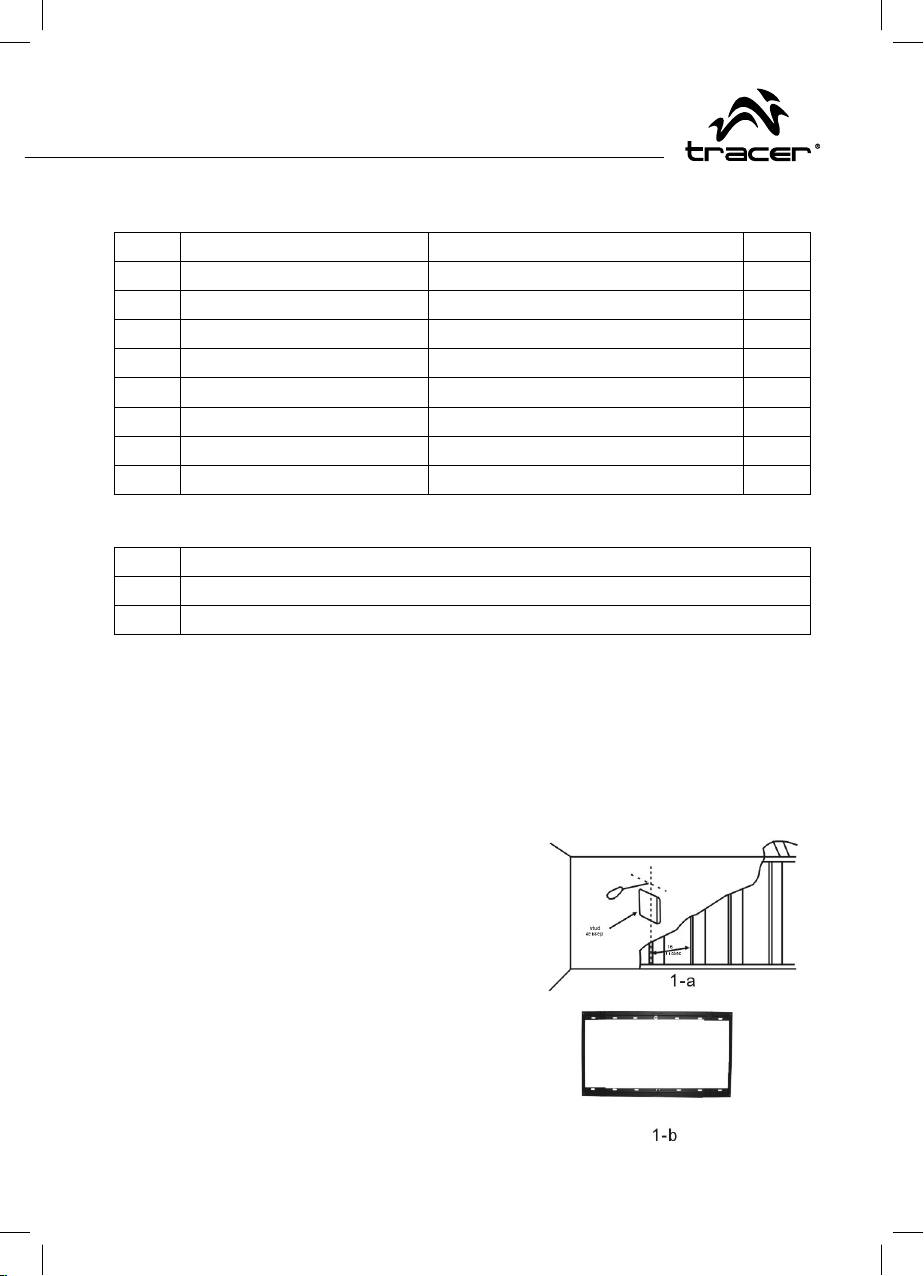

Krok 1: Montażpłytki naściennej
1-1. Montażna drewnianych słupach ściany szkieletowej
UWAGA: Aby bezpiecznie zainstalowaćuchwyt na ścianie szkieletowej, przy-
twierdźuchwyt do dwóch drewnianych słupów oddalonych od siebie o co naj-
mniej 40 cm.
1. Zlokalizuj dwa sąsiadujące słupy konstrukcyj-
ne ściany i oznacz ich położenie ołówkiem
(1-a).
2. Korzystając z pomocy drugiej osoby i kon-
trolując pozycjęuchwytu z pomocąpoziomi-
cy pęcherzykowej, przyłóżpłytkędo ściany
w ustalonym miejscu montażu.
3. Zaznacz otworów montażowych z prawej i le-
wej strony (u góry i u dołu), które pokrywają
sięze słupami ściany.

Instrukcja obsługi
4
PL
Uchwyt
ścienny
do telewizorów
4. Zaznacz łącznie cztery miejsca.
5. Następnie wywierćwstępne otwory 8 mm w każdym zaznaczonym punkcie na słupach.
6. Przyłóżpłytkędo ściany i ustaw otwory montażowe zgodnie z wywierconymi otworami.
7. W każdym z tych punktów włóżw ścianęśrubędo drewna (J) z podkładką(L).
8. Mocno dokręć śrubękluczem nasadowym, obracając w prawo.
OSTROŻNIE: Nie przekręcaj śrub, ponieważgrozi to uszkodzeniem ściany. Unikaj
nadmiernego momentu dokręcania.
OSTROŻNIE: Nie puszczaj płytki naściennej dopóki nie zostanie prawidłowo zamon-
towana w ścianie i zabezpieczona.
1-2. Instalacja w betonie/cegle
OSTRZEŻENIE
• W przypadku montażu w pustakach upewnij się, że rzeczywista grubość betonu
w miejscu wykonania otworu pod kołki wynosi co najmniej 3,5 cm. Nie wwiercaj
sięw spoiny! Upewnij się, że dokonujesz montażu w litej części pustaka – zwykle
co najmniej 2,5 cm od bocznej ściany pustaka. Aby uniknąć wybicia dna otworu w
przypadku wwiercenia w pustąprzestrzeńlub wgłębienie, zamiast wiertarki uda-
rowej skorzystaj z wiertarki elektrycznej z ustawionąniskąprędkościąwiercenia.
• Monter musi sięupewnić, że ściana, do której zostanie przymocowany uchwyt,
utrzyma ciężar uchwytu z zamocowanym monitorem i całym osprzętem.
OSTROŻNIE: Do instalacji w betonie należy użyćkołków do betonu. Do przykręce-
nia płytki naściennej należy użyćsześciu śrub: czterech u góry i dwóch u dołu.
1. Zacznij od przyłożenia płytki naściennej do ściany w odpowiednim miejscu. Wypo-
ziomuj płytkę, korzystając z poziomicy.
2. Zaznacz sześć otworów do przytwierdzenia uchwytu, następnie przyłóżpłytkęna-
ścienną.
3. Wywierćotwory za pomocąwiertarki z wiertłem do betonu 8 mm
4. Do każdego otworu włóżkołek do betonu (K).
5. W razie konieczności delikatnie wbij kołki w ścianę, tak aby nie wystawały poza
jej powierzchnię.
6. Po wprowadzeniu wszystkich kołków, ponownie przyłóżpłytkęnaściennądo ściany.
7. Włóżśrubę(J) z założonąpodkładką(L) w ścianę.
8. Nie dokręcaj śrub zanim wszystkie nie znajdąsięna swoim miejscu.

Instrukcja obsługi
5
Krok 2: Montażuchwytu
1. Aby ułatwićinstalację, w zestawie uwzględniono rozmaite śruby o różnych śred-
nicach i długościach.
2. Połóżtelewizor ekranem skierowanym w dółna miękkiej, płaskiej powierzchni
i znajdźgwintowane otwory montażowe na tylnej ściance.
3. Ostrożnie włóżw otwór słomkęlub wykałaczkęi zaznacz głębokość. Dobierz od-
powiedniąśrubę(A/B/C/D/E/F/G/H).
4. Jeśli telewizor ma zakrzywiony tyłlub zagłębiony otwór montażowy, zastosuj pod-
kładkędystansującą(M). Następnie dobierz odpowiedniąśrubę(F/G/H).
5. Umieść podkładkędystansującą(M) między uchwytem montażowym a telewizo-
rem.

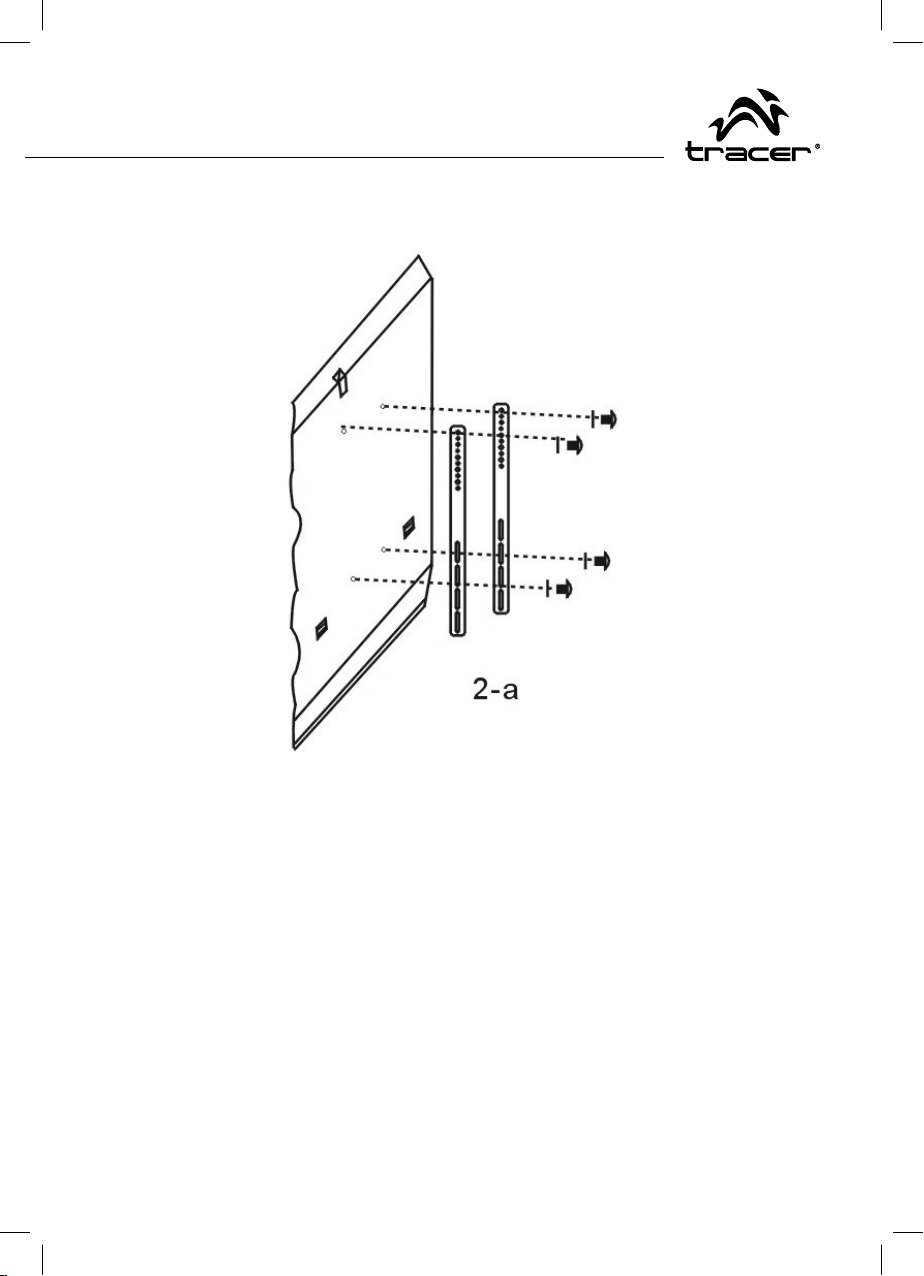

6. Dobierz śrubęz prostokątnąpodkładkądo średnicy otworu w telewizorze i wkręć
ją, jak pokazano na rys. 2-a.

Instrukcja obsługi
6
PL
Uchwyt
ścienny
do telewizorów

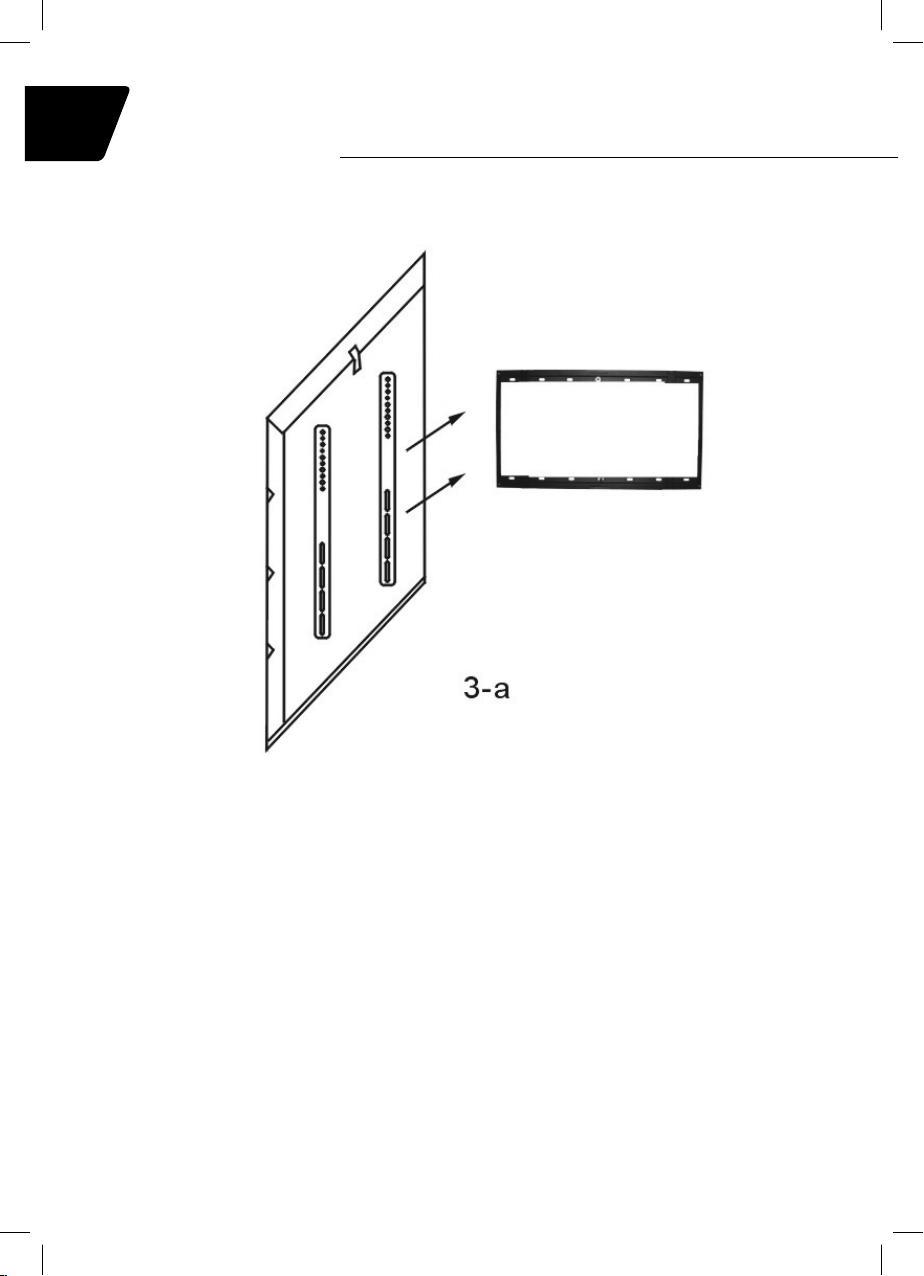

Krok 3: Zakończenie instalacji i regulacja
1. Zaczep szyny przykręcone do telewizora o górnączęść płytki naściennej (3a) .
2. Obracaj śrubęna dole szyny przykręconej do telewizora, ażzetknie sięz dolną
listwąpłytki naściennej i usztywni cała konstrukcje.

Instrukcja obsługi
7
Konserwacja
Po zamontowaniu uchwytu i płaskiego monitora upewnij się, że sąone zabezpie-
czone i nie stwarzajązagrożenia dla użytkownika. Sprawdzaj dokręcenie śrub co
2 miesiące. W razie jakichkolwiek wątpliwości co do instalacji, poradźsięnaszego
sprzedawcy lub działu serwisu.

Instructions for use
8
TV
Wall Mount
EN
Note:
Before installing or assembling the product, read the entire instructions for use.
WARNING
• Do not begin the installation of the product until you have read and understood the
instructions and warnings contained herein. If you have any question regarding any
of the instructions or warnings, please contact your local dealer.
• This product should only be installed by persons of good mechanical aptitude, with
experience and basic mounting skills, who fully understand the installation instruc-
tions.
• Make sure that the supporting wall will hold the combined load of the mount and all
the attached hardware and components.
• Never exceed the maximum allowed load.
• When mounting to wood wall studs, make sure the mounting screws are anchored
into the centre of the studs. Use of a stud finder is recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position
equipment.
• Tighten screws firmly, but do not over tighten. Over tightening can damage the
product, greatly reducing its load.
• This product is intended for indoor use only. Using this product outdoors could lead
to product failure and personal injury.
WARNING
• When installing on cinder blocks, make sure you have at least 3.5cm of actual con-
crete thickness where the holes for the anchors will be made. Do not drill into joints!
Be sure to mount in a solid part of the block - usually at least 2.5cm from the side of
the block. In order to avoid breaking out the back of the hole when entering a void
or a cavity, use an electric drill on slow setting instead of a hammer drill.
• The installer is responsible for ensuring that the supporting wall will hold the com-
bined load of the mount and the attached display and components.

Instructions for use
9
Parts set:
Code Name Specification Number
A M6 hooked screw M6*50 5
B M10 extension tube For M6 hooked screw 5
C Hooked screw washer For M6 hooked screw 5
D Mounting bolt M4*6 4
E Screw on the side of the roof M5*40 2
F Mount locking screw M4*20, M5*20, M6*20, M8*30 4
G Bolt washer For M4, M6, M8 bolt 4
H Plastic washer Thickness: 8mm 4
Tools required:
V Phillips screwdriver
V 5/16" socket wrench
V Electric drill with 8mm concrete/brick drill bit

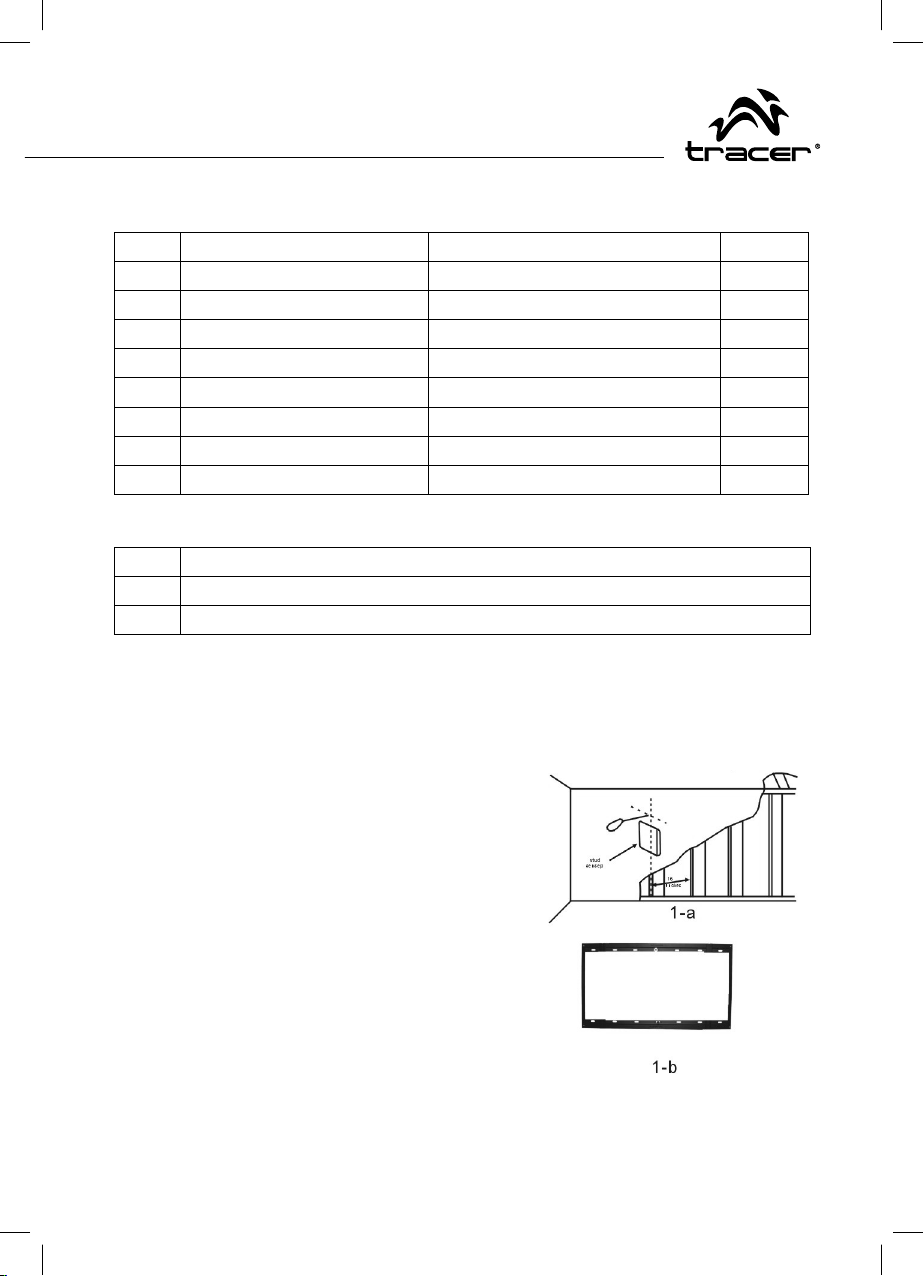

Step 1: Wall plate installation
1-1. Mounting to wood wall studs
NOTE: To safely install the mount on wall
studs, attach the mount to two wood studs at
least 40cm apart from each other.
1. Locate two neighbouring wall studs and mark
their locations with a pencil (1-a).
2. With the help of another person, place the
plate on the wall in the desired location while
monitoring its position using a bubble level.
3. Mark the left and right (upper and lower) side
installation holes that are aligned with the wall
studs.
4. Mark four locations.

Instructions for use
10
TV
Wall Mount
EN
5. Pre-drill 8mm holes in each location marked on the studs.
6. Place the plate on the wall and align the installation holes with the holes drilled out.
7. In each of those points insert a lag bolt (J) with a washer (L) into the wall.
8. Firmly tighten the bolt, turning the socket wrench clockwise.
CAUTION: Do not over tighten, as this may damage the wall. Avoid excessive torque.
CAUTION: Do not let go of the wall plate until it is properly mounted on the wall and
secured.
1-2. Installing in concrete/bricks
WARNING
• When installing on cinder blocks, make sure you have at least 3.5cm of actual con-
crete thickness where the holes for the anchors will be made. Do not drill into joints!
Be sure to mount in a solid part of the block - usually at least 2.5cm from the side of
the block. In order to avoid breaking out the back of the hole when entering a void
or a cavity, use an electric drill on slow setting instead of a hammer drill.
• The installer is responsible for ensuring that the supporting wall will hold the com-
bined load of the mount and the attached display and components.
CAUTION: Use concrete anchors when installing in concrete. Use six bolts to screw
the wall plate in: four at the top and two at the bottom.
1. First, place the wall plate in the desired location on the wall. Adjust the position of
the plate using a level.
2. Mark six installation holes for the mount and place the wall plate on the wall.
3. Drill out the holes using a 8mm concrete drill bit.
4. Insert a concrete anchor (K) into each hole.
5. If necessary, gently hammer the anchors in until they are flush with the wall.
6. Once all the anchors are inserted, place the wall plate on the wall once again.
7. Insert bolt (J) with washer (L) into the wall.
8. Do not tighten the bolts until they are all in place.

Instructions for use
11
Step 2: Installing the mount
1. To accommodate installation, the set includes various bolts of different diameters
and lengths.
2. Place the TV on its screen on a soft, level surface and find the threaded holes in
the back panel.
3. Gently insert a straw or toothpick into the hole and mark the depth. Select the ap-
propriate bolt (A/B/C/D/E/F/G/H).
4. If the TV has a curved back or a recessed mounting hole, use a spacer (M). Next,
select the appropriate bolt (F/G/H).
5. Place the spacer (M) between the mounting bracket and the TV.
6. Select a bolt with a rectangular washer appropriate for the hole in the TV and
screw it in as shown in fig. 2-a.

Instructions for use
12
TV
Wall Mount
EN
Step 3: Completing installation and performing adjustments
1. Hook the rails bolted to the TV onto the upper part of the wall plate (3a).
2. Turn the bolt at the bottom of the rail until it contacts the lower strip of the wall plate
and tightens the entire installation.
Maintenance
Once you have installed the mount and the flat screen display, check that they are
secure and safe to use. You should check whether the screws are tightened every
two months. If you have any doubts regarding the installation, please consult our
retailer or service department.

Návod k obsluze
13
Poznámka:
Než začnete s instalací a montáží, přečtěte si celý návod k obsluze.
UPOZORNĚNÍ
• NS montáží výrobku nezačínejte dříve, dokud si nepřečtete a neporozumíte návodu
a záznamům uvedeným v tomto dokumentu. Pokud máte jakékoli dotazy týkající se
návodu nebo upozornění, obraťte se na místního distributora.
• Tento výrobek mohou montovat jen fyzicky zdatné osoby, které mají zkušenosti
a základní dovednosti pro montážní práce a rozumí návodu k obsluze.
• Ujistěte se, zda stěna, na kterou bude upevněn držák dokáže udržet jeho váhu
s upevněným zařízením a celým vybavením.
• Nikdy nepřekračujte maximální povolené zatížení.
• V případěmontáže k dřevěným příčníkům skeletové příčky se ujistěte, zda jsou
upevňovací šrouby zapuštěné doprostřed příčníků. Doporučuje se používat detek-
tor, který je schopen najít konstrukční příčníky příčky.
• Během zvedání a rozmisťování zařízení z bezpečnostních důvodůvyužívejte po-
moc jiné osoby nebo vhodné vybavení.
• Šrouby utahujte silně, dávejte však pozor, abyste je nepřetočili. Přetočení může
poškodit výrobek a výrazněsnížit jeho nosnost.
• Výrobek určený pouze pro použití v interiéru. Používáním tohoto výrobku mimo
uzavřených prostor může dojít k jeho poškození a ohrožení osob.
UPOZORNĚNÍ
• Při montáži do tvárnic se ujistěte, zda je skutečná tloušťka betonu v místěvyvr-
tání otvoru na hmoždinky nejméně3,5 cm. Nevrtejte ve spárách! Ujistěte se, zda
provádíte montáž v masivní části tvárnice - obvykle nejméně2,5 cm od boční stě-
ny tvárnice. Aby nedošlo k porušení dna otvoru v případěnavrtání do prázdného
prostoru nebo dutiny, místo příklepové vrtačky použijte elektrickou vrtačku s malou
rychlostí vrtání.
• Montér se musí ujistit, zda stěna, na kterou bude upevněný držák dokáže udržet
jeho váhu s upevněným monitorem a celým vybavením.

Návod k obsluze
14
Nástěnný držák
na televizory
CZ
Seznam dílů:
Kód Název Specifikace Množství
A Šroub s hákem M6 M6 * 50 5
B Prodlužovací trubka M10 Na šroub s hákem M6 5
C Podložka na šroub s hákem Na šroub s hákem M6 5
D Montážní šroub M4 * 6 4
E Šroub z boku stříšky M5 * 40 2
F Pojistný šroub držáku M4*20, M5*20, M6*20, M8*30 4
G Podložka šrouby Na šrouby M4, M6, M8 4
H Plastová podložka Tloušťka: 8 mm 4
Nezbytné nářadí:
VKřížový šroubovák
V Klíčs nástavcem 5/16
V Elektrická vrtačka s vrtákem do betonu/cihel 8 mm
Krok 1: Montáž nástěnného profilu
1-1. Montáž na dřevěných žebrech pohybového příčky
POZOR: Pokud chcete bezpečněnamontovat držák na skeletové stěně, držák
upevněte do dvou dřevěných žeber vzdálených od sebe nejméně40 cm.
1. Vyhledejte dvěsousední konstrukční žebra
příčky a označte jejich polohu tužkou (1-a).
2. S pomocí druhé osoby a kontrolou polohy dr-
žáku pomocí bublinové vodováhy přiložte pro-
fil ke stěněv určeném místěmontáže.
3. Označte montážní otvory na pravé a levé stra-
ně(nahoře a dole), které se překrývají s žebry
v příčce.
4. Označte celkem čtyři místa.
5. Následněpředvrtejte 8 mm otvory v kterémko-
liv vybraném místěna žebrech.

Návod k obsluze
15
6. Přiložte destičku ke stěněa umístěte montážní otvory podle vyvrtaných otvorů.
7. V každém z těchto bodůzapusťte do příčky šroub do dřeva (J) s podložkou (L).
8. Pevnědotáhněte šroub nástrčným klíčem otáčením vpravo.
OPATRNĚ: Nepřetahujte šrouby, mohlo by dojít k poškození stěny. Vyvarujte se nad-
měrnému momentu dotažení.
OPATRNĚ: Neuvolňujte stěnový profil dřív, dokud nebude řádněnamontován
v příčce a zajištěn.
1-2. Montáž do betonu/cihly
UPOZORNĚNÍ
• Při montáži do tvárnic se ujistěte, zda je skutečná tloušťka betonu v místěvyvr-
tání otvoru na hmoždinky nejméně3,5 cm. Nevrtejte ve spárách! Ujistěte se, zda
provádíte montáž v masivní části tvárnice - obvykle nejméně2,5 cm od boční stě-
ny tvárnice. Aby nedošlo k porušení dna otvoru v případěnavrtání do prázdného
prostoru nebo dutiny, místo příklepové vrtačky použijte elektrickou vrtačku s malou
rychlostí vrtání.
• Montér se musí ujistit, zda stěna, na kterou bude upevněný držák dokáže udržet
jeho váhu s upevněným monitorem a celým vybavením.
OPATRNĚ: Na montáž do betonu použijte rozpěrné kolíky do betonu. Na upevnění
nástěnné destičky použijte šest šroubů: čtyři nahoře a dvědole.
1. Začněte přiložením nástěnné destičky k příčce na příslušném místě. Vyrovnejte
destičku pomocí vodováhy.
2. Označte šest otvorůna uchycení držáku a přiložte nástěnný profil.
3. Vyvrtejte otvory pomocí vrtačky s 8 mm vrtákem do betonu.
4. Do každého otvoru vložte kotvu do betonu (K).
5. Pokud je to nutné, zlehka zabijte kotvy do zdi, aby nepřečnívaly nad její povrch.
6. Po zapuštění všech kotev znovu přiložte nástěnný profil ke stěně.
7. Zapusťte šroub (J) se založenou podložkou (L) do zdi.
8. Šrouby nedotahujte, dokud nejsou všechny na svém místě.

Návod k obsluze
16
Nástěnný držák
na televizory
CZ
Krok 2: Montáž držáku
1. Pro usnadnění montáže souprava obsahuje různé šrouby s různými průměry
a délkami.
2. Položte televizor obrazovkou dolůna měkký a rovný povrch a vyhledejte závitové
montážní otvory na zadní straně.
3. Opatrněvložte do otvoru brčko nebo párátko a označte hloubku. Vyberte vhodný
šroub (A / B / C / D / E / F / G / H).
4. Pokud má televizor zakřivenou zadní část nebo zapuštěný montážní otvor, použij-
te distanční podložku (M). Následněvyberte vhodný šroub (F / G / H).
5. Umístěte distanční podložku (M) mezi montážní držák a televizor.
6. Vyberte šroub se čtvercovou podložkou podle průměru otvoru v televizoru a dotáh-
něte ji, jak je znázorněno na obrázku 2-a.

Návod k obsluze
17
Krok 3: Ukončení montáže a seřizování
1. Zachyťte kolejnice přišroubovány k televizoru o horní okraj nástěnné destičky (3a).
2. Otáčejte šroub na spodní straněkolejnice přišroubování k televizoru, až se nedo-
tkne spodní lišty nástěnné destičky a zpevní celou konstrukci.
Údržba
Po namontování držáku a ploché obrazovky se ujistěte, zda jsou zajištěny a ne-
představují pro uživatele žádné riziko. Dotažení šroubůkontrolujte každé 2 měsíce.
Pokud máte jakékoliv pochybnosti o instalaci, obraťte se na našeho prodejce nebo
oddělení servisu.

Návod na obsluhu
18
Nástenný držiak
na televízory
SK
Poznámka:
Prv než začnete s inštaláciou a montážou, prečítajte si celý návod na obsluhu.
UPOZORNENIE
• S montážou výrobku nezačínajte skôr, kým si neprečítate a neporozumiete návodu
a varovaniam uvedeným v tomto dokumente. Ak máte akékoľvek otázky týkajúce
sa návodu alebo upozornení, obráťte sa na miestneho distribútora.
• Tento výrobok môžu montovaťlen fyzicky zdatné osoby, ktoré majú skúsenosti
a základné zručnosti pre montážne práce a rozumejú návodu na obsluhu.
• Uistite sa, či stena, na ktorú bude upevnený držiak dokáže udržaťjeho váhu s upev-
neným zariadením a celým vybavením.
• Nikdy neprekračujte maximálne povolené zaťaženie.
• V prípade montáže k dreveným priečnikom kostrovej priečky sa uistite, či sú upev-
ňovacie skrutky zapustené doprostred priečnikov. Odporúča sa používaťdetektor,
ktorý je schopný nájsťkonštrukčné priečniky priečky.
• Počas dvíhania a rozmiestňovania zariadení z bezpečnostných dôvodov využívajte
pomoc inej osoby alebo vhodné vybavenie.
• Skrutky uťahujte silno, dávajte však pozor, aby ste ich nepretočili. Pretočenie môže
poškodiťvýrobok a výrazne znížiťjeho nosnosť.
• Výrobok určený len na použitie v interiéri. Používaním tohto výrobku mimo uzavre-
tých priestorov môže dôjsťk jeho poškodeniu a ohrozeniu ľudí.
UPOZORNENIE
• Pri montáži do tvárnic sa uistite, či je skutočná hrúbka betónu v mieste vyvŕtania
otvoru na hmoždinky najmenej 3,5 cm. Nevŕtajte v škárach! Uistite sa, či vykoná-
vate montáž v masívnej časti tvárnice - obvykle najmenej 2,5 cm od bočnej steny
tvárnice. Aby nedošlo k porušeniu dna otvoru v prípade navŕtania do prázdneho
priestoru alebo dutiny, namiesto príklepovej vŕtačky použite elektrickú vŕtačku s ma-
lou rýchlosťou vŕtania.
• Montér sa musí uistiť, či stena, na ktorú bude upevnený držiak dokáže udržaťjeho
váhu s upevneným monitorom a celým vybavením

Návod na obsluhu
19

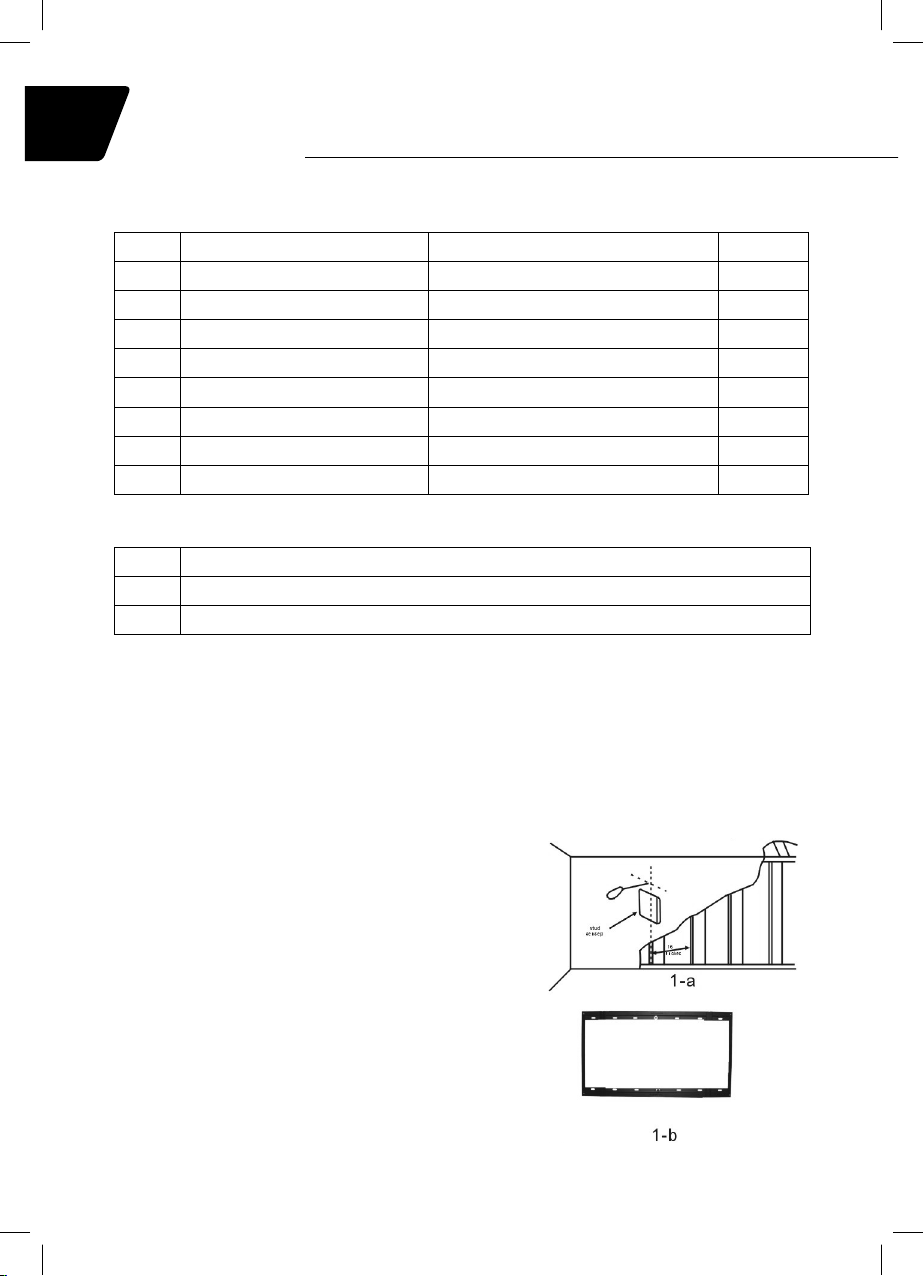

Zoznam dielov:
Kód Názov Špecifikácia Množstvo
A Skrutka s hákom M6 M6*50 5
B Predlžovacia trubka M10 Na skrutku s hákom M6 5
C Podložka na skrutku s hákom Na skrutku s hákom M6 5
D Montážna skrutka M4*6 4
E Skrutka z boku striešky M5*40 2
F Poistná skrutka držiaka M4*20, M5*20, M6*20, M8*30 4
G Podložka skrutky Na skrutky M4, M6, M8 4
H Plastová podložka Hrúbka: 8 mm 4
Nevyhnutné náradie:
V Krížový skrutkovač
VKľúčs nástavcom 5/16”
V Elektrická vŕtačka s vrtákom do betónu/tehál 8 mm
Krok 1: Montáž nástenného profilu
1-1. Montáž na drevených rebrách kostrovej priečky
POZOR: Ak chcete bezpečne namontovaťdržiak na kostrovej stene, držiak
upevnite do dvoch drevených rebier vzdialených od seba najmenej 40 cm.
1. Vyhľadajte dve susedné konštrukčné rebrá
priečky a označte ich polohu ceruzkou (1-a).
2. S pomocou druhej osoby a kontrolovaním po-
lohy držiaka pomocou bublinovej vodováhy
priložte profil k stene v určenom mieste mon-
táže.
3. Označte montážne otvory na pravej a ľa-
vej strane (hore a dole), ktoré sa prekrývajú
s rebrami v priečke.
4. Označte spolu štyri miesta.

Návod na obsluhu
20
Nástenný držiak
na televízory
SK
5. Následne predvŕtajte 8 mm otvory v ktoromkoľvek vybranom mieste na rebrách.
6. Priložte doštičku k stene a umiestnite montážne otvory v súlade s vyvŕtanými otvor-
mi.
7. V každom z týchto bodov zapustite do priečky skrutku do dreva (J) s podložkou (L).
8. Pevne dotiahnite skrutku nástrčným kľúčom otáčaním vpravo.
OPATRNE: Nepreťahujte skrutky, mohlo by dôjsťk poškodeniu steny. Vyvarujte sa
nadmernému momentu dotiahnutia.
OPATRNE: Neuvoľňujte stenový profil prv, kým nebude riadne namontovaný v prie-
čke a zaistený.
1-2. Montáž do betónu/tehly
UPOZORNENIE
• Pri montáži do tvárnic sa uistite, či je skutočná hrúbka betónu v mieste vyvŕtania
otvoru na hmoždinky najmenej 3,5 cm. Nevŕtajte v škárach! Uistite sa, či vykoná-
vate montáž v masívnej časti tvárnice - obvykle najmenej 2,5 cm od bočnej steny
tvárnice. Aby nedošlo k porušeniu dna otvoru v prípade navŕtania do prázdneho
priestoru alebo dutiny, namiesto príklepovej vŕtačky použite elektrickú vŕtačku s ma-
lou rýchlosťou vŕtania.
• Montér sa musí uistiť, či stena, na ktorú bude upevnený držiak dokáže udržaťjeho
váhu s upevneným monitorom a celým vybavením.
OPATRNE: Na montáž do betónu použite rozperné kolíky do betónu. Na upevnenie
nástennej doštičky použite šesťskrutiek: štyri hore a dve dole.
1. Začnite priložením nástennej doštičky k priečke na príslušnom mieste. Vyrovnajte
doštičku pomocou vodováhy.
2. Označte šesťotvorov na uchytenie držiaka a priložte nástenný profil.
3. Vyvŕtajte otvory pomocou vŕtačky s 8 mm vrtákom do betónu.
4. Do každého otvoru vložte kotvu do betónu (K).
5. Pokiaľje to nutné, zľahka zabite kotvy do steny, aby neprečnievali nad jej povrch.
6. Po zapustení všetkých kotiev znovu priložte nástenný profil k stene.
7. Zapustite skrutku (J) so založenou podložkou (L) do steny.
8. Skrutky nedoťahujte, kým všetky nebudú na svojom mieste.
