Transistor 200 30 31 User manual

Smoke Detector
Manual
Ordering numbers:
Smoke detector, ionic 200 30 31
Smoke detector, optical 200 30 38

2
ENGLISH: Smoke detector for the Lynx system ............................... page 3
NEDERLANDS: Rookmelder voor het Lynx-systeem ..................... Pag. 8
NORSK: Røykvarsler til Lynx-systemet ....................................... side 13
SVENSKA: Brandvarnare till varseblivningssystemet Lynx............. sid 18

3
ENGLISH
Smoke detector for the Lynx system
The smoke detector forms part of Lynx – our wireless alert system for people with
impaired hearing. The Lynx system uses various transmitters and receivers that alert
the user to noises such as a ringing telephone or doorbell, or the first signs of a fire.
The smoke detector always gives an acoustic warning but also has a built-in transmit-
ter that sends signals wirelessly to the receiver. One or more repeaters may also be
installed in order to amplify the sound signal and thus extend its range.

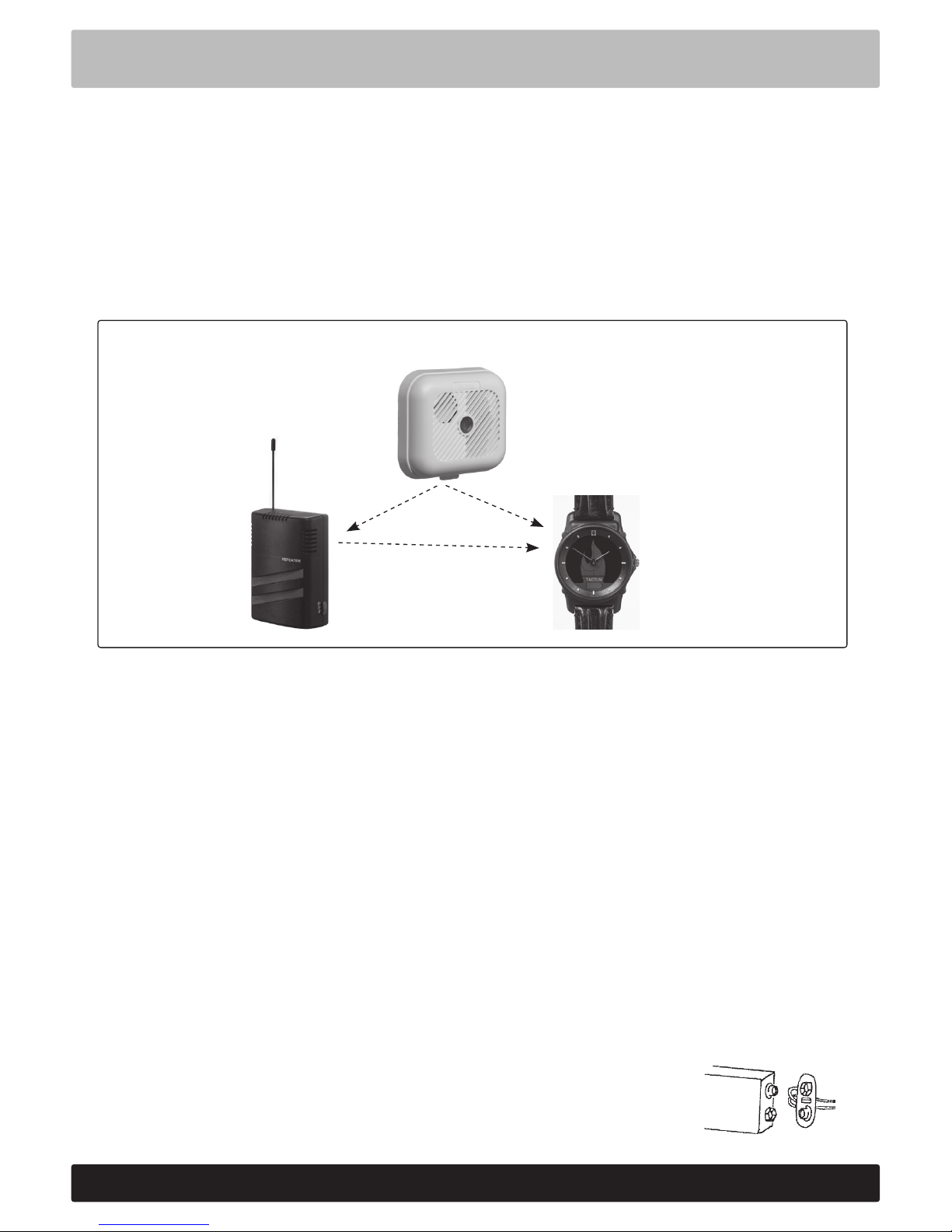

Examples of how the
signal is transmitted: Lynx Smoke detector
(transmitter)
Lynx Repeater
(amplifier) Lynx Tactum
(receiver)
The smoke detectors are easy to install and are available in two different models with
different characteristics. Apart from this, the models are equivalent and are used in
the same way.
SD-I: Ionic. This model is recommended to be used in normal dry rooms. The tech-
nique used in this model is a continuous monitoring of electrically charged particles
in the air. In case of fire the charge of the particles will change.
SD-O: Optical. This model is recommended to be used in rooms with a slightly
higher humidity, e.g. in kitchens or in immediate proximity to a bathroom. More-
over, it is especially suited to detect smoke that originate from smoulder. The tech-
nique used in this model is a measurement of the light change that appears in case of
smoke development.
Connecting battery
The smoke detector is supplied with a 9 V battery. This must be connected for the
smoke detector to work.

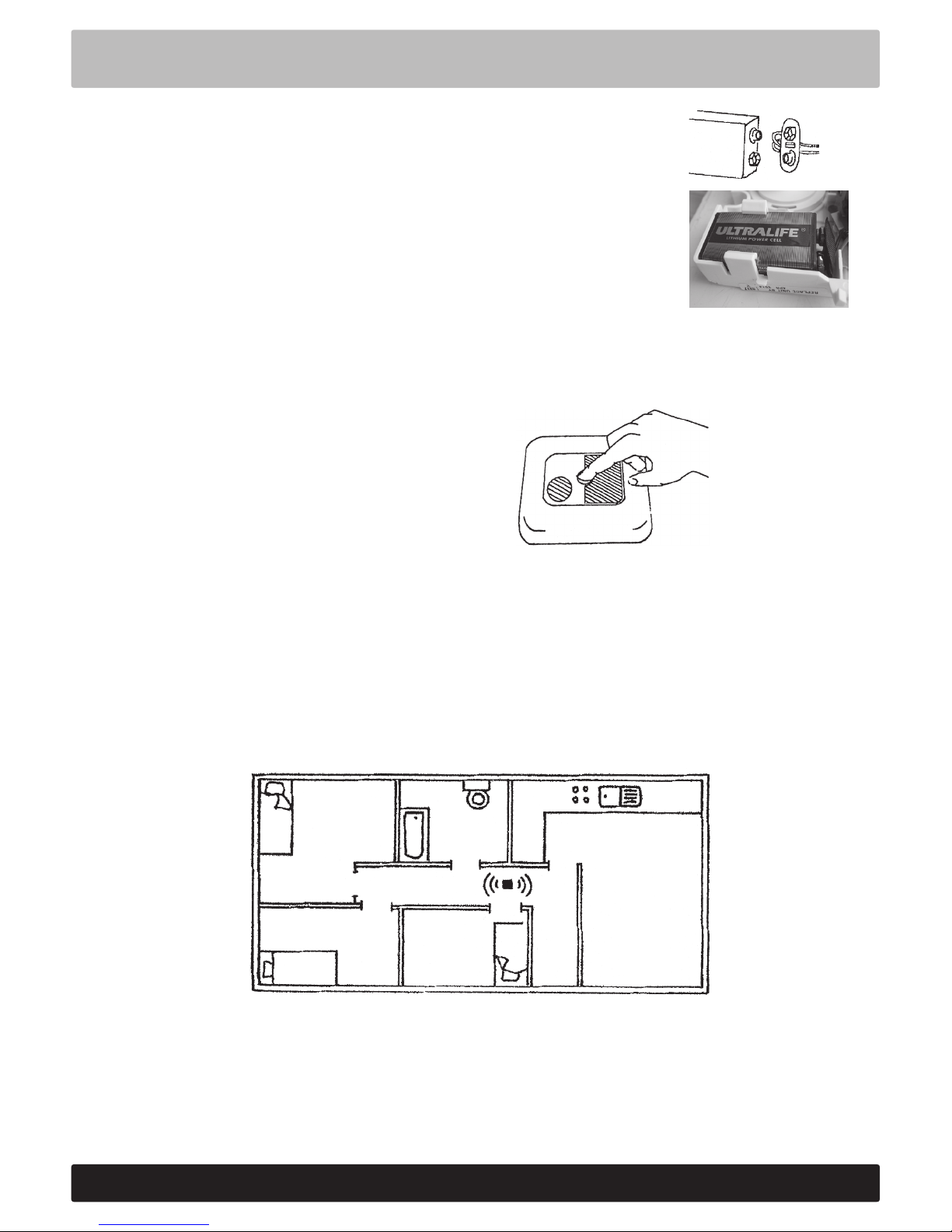

1. Raise the smoke detector cover. Battery is supplied separately in
the packaging or smoke detector.
2. Connect battery according to picture.

4
ENGLISH
Testing smoke detector
The smoke detector should be tested before fitting. After fitting it should be
tested again. The smoke detector should be tested regularly thereafter, at least once
a month. Always test it when the battery is changed, when you have been away for a
while, or when it has been moved to another location.
1. Hold down the TEST button on the
smoke detector for at least two seconds.
The alarm should sound loudly.
2. Check that the receiver installed in the alert system is activated and shows
the fire warning.
Choosing location
The smoke detector should be located centrally in the house. It is often best to locate
it directly outside the bedroom, see example in illustration. If the house has more
than one storey, there should be at least one smoke detector per floor in order to
provide adequate safety.
3. Hold down the flexible tongue and install the battery above it.
4. The smoke detector will now give a couple of short beeps,
indicating that the battery is connected and working.
5. Close the cover.

5
Because smoke rises, and to ensure that the smoke detector is activated as rapidly as
possible in the event of fire, it should be located in the ceiling at least 50 cm from a
wall. If ceiling mounting is not possible, it should be located near the top of a wall. If
the ceiling is sloping, it should be mounted about 90 cm from the highest point.
Unsuitable locations are in corners, and near windows or exterior doors. The smoke
detector should preferably not be located in bathrooms, washrooms, kitchens, gara-
ges, or rooms with wide variations in temperature. Location near ventilation shafts is
also unsuitable because they can draw smoke away from the smoke detector.
ENGLISH
The range of the transmitter in the smoke detector is up to 30 m indoors, which
normally covers a house or apartment. In cases of doubt, the smoke detector should
be tested to determine the best location.
NOTE: Ask someone to hold down the TEST button, and ensure that the signal
reaches through to remote parts of the house.
Mounting smoke detector
First check whether another channel setting is needed (see p 6), then fit the smoke
detector. Screws and plugs are supplied in the package. The cover must be raised in
order to insert the screws. Remember to retest the smoke detector after fitting.
In case of fire
In the event of fire, the smoke detector will emit a high-pitched, continuous signal.
At the same time, the receiver installed in the Lynx system will be activated and will
issue a warning by vibration and symbols, loud noise, or flashing light, depending on
the type of receiver.
Read the user manual for the installed receiver!
Flat battery
When battery power begins to fail, the smoke detector will beep once a minute. At
the fifth beep, a flat-battery warning will be sent to the receiver in the Lynx system.
Change the battery at once (see p 3).
Read the user manual for the installed receiver!
If you do not change the battery, the smoke detector will continue to beep once a mi-
nute for several days. The transmitter will continue to issue the battery warning every
eight hours. Battery life depends among other things on type of battery. For alkaline
batteries, service life is about one year, and for lithium batteries up to 10 years. Make
a habit of changing the battery regularly. Ideally, write down the date on which each
new battery is installed.

6
ENGLISH
Changing the channel setting

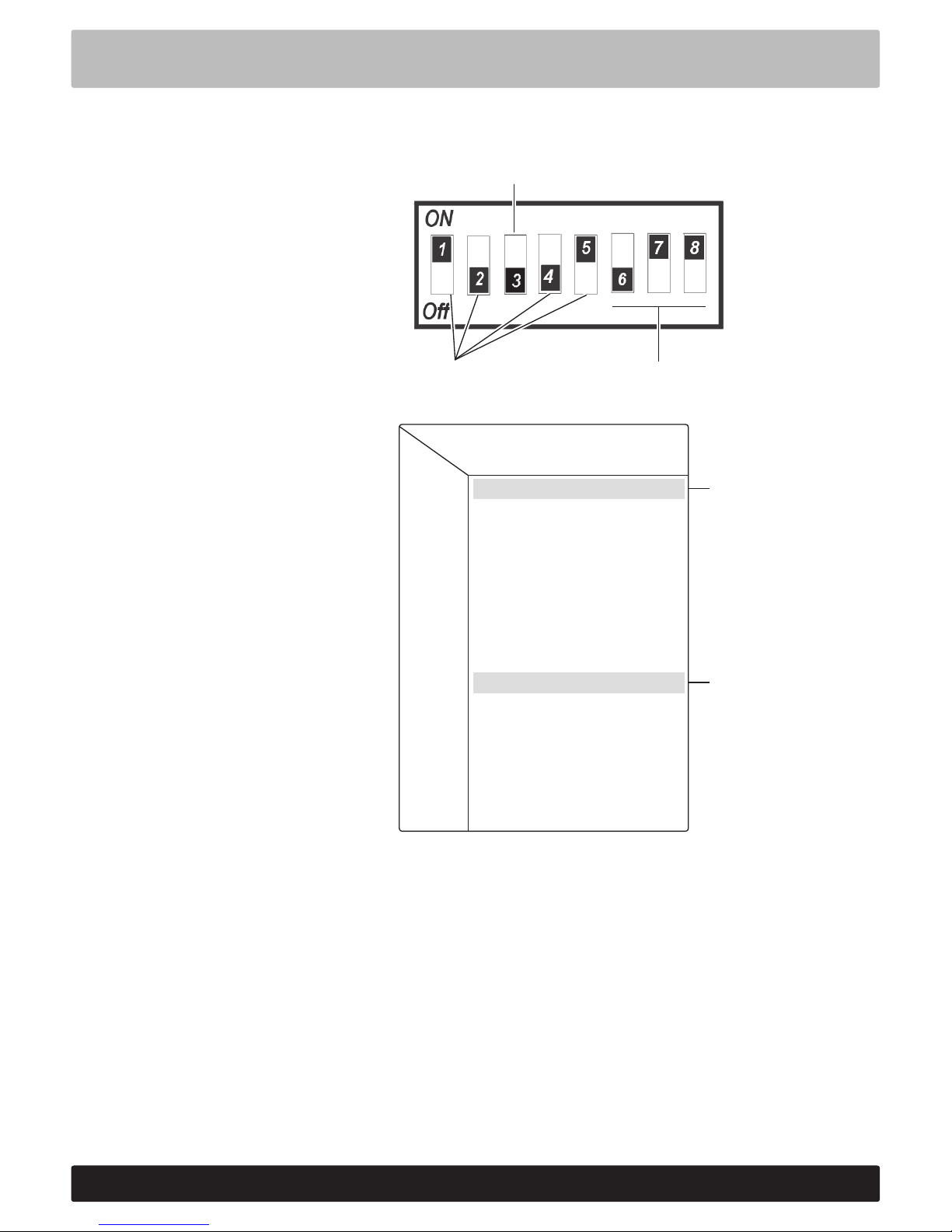

The smoke detector is equipped with
a transmitter that sends signals
wirelessly to the receiver installed in
the Lynx system. The transmitter is
located under the cover and has an
8-pole microswitch that is used for
two purposes:
• Select alarm symbol (fire,
telephone, door, etc). The smoke
detector is pre-set for fire and this
should not be changed.
• Select channel. There are a total
of 16 different channels (0-9, A-F).
Transmitters and receivers in the
system must be set to the same
channel so that they can commu-
nicate. The smoke detector and all
receivers in the Lynx system are all
pre-set to channel 9, and then act
together without alteration.
Standard settings: Not used, must remain in ’Off’
Switches for sound
Switches for channel
1 2 3 4 5
0Off Off Off Off Off
1On Off Off Off Off
2Off On Off Off Off
3On On Off Off Off
4Off Off Off On Off
5On Off Off On Off
6Off On Off On Off
7On On Off On Off
8Off Off Off Off On
9On Off Off Off On
AOff On Off Off On
BOn On Off Off On
COff Off Off On On
DOn Off Off On On
EOff On Off On On
FOn On Off On On
Switch:
Channel: Common
channel for
fire alarm
Pre-set channel on
smoke detector and
all receivers
Neighbouring users
In some cases, other channel settings may be needed. If two or more users live near one another, the
alarms can interfere. This can be rectified by changing the channel settings so that they are different for
everyone. Any channel can be selected except Channel 0.
Common fire alarm (Channel 0)
Where several people live near one another (eg in sheltered housing), if it is thought desirable to be able
to receive warnings from a common fire alarm, but also to be able to retain individual alarms such as
telephones and doorbells, Channel 0 is set as the smoke detector. NOTE: This is now only available
with Lynx MiniVib and Lynx Tactum as receivers. The channels already selected on Lynx MiniVib or
Lynx Tactum and other transmitters in the system are retained. If you wish to change channels, set the
switches for the smoke detector in accordance with the table above. To change channels on the receiver,
see user manual.

7
ENGLISH
Troubleshooting
Type of fault Action
Smoke detector does not alarm. 1. Check that the is battery OK.
2. Test smoke detector (see p 4).
Smoke detector gives a false alarm. Change location of smoke detector (see p 4).
Receiver fails to respond. Check the range. Try to reduce the distance
between the smoke detector and the receiver or
install a repeater to extend the range.
Cleaning and maintenance
Test smoke detector regularly (see p 4) and check battery charge. Vacuum outside of smoke detector
with a soft brush several times per year. Use a lightly moistened cloth to dry off the exterior. Never use
cleaning products or solvents. The smoke detector should never be painted!
Repairs
If the product malfunctions it must be repaired by an authorised technician. Do not attempt to open
the case of the device since this would invalidate the warranty. If your product requires service, please
contact your hearing care professional for assistance.
Waste disposal
This product contains electrical or electronic equipment and should be disposed of carefully
in the interest of your safety and the environment. Please contact your local hearing care
professional concerning disposal of the product.
General Precautions
• Low-energy radiation (eg from burglary alarms, room surveillance systems, radio equipment, mobile
telephones) will not damage the device.
• Warning: External devices connected to the product must be safe according the requirements of EN
60601-1-1, EN 60335-1 or EN 60065, as appropriate.
Technical data
Sensor: Ionic/optical.
Battery: 1 x 9 V type 6LR61 or IEC 6F22.
Frequency: 433.92 MHz.
Range: Up to 30 m indoors.
Approval: Ionic and optical: In accordance with BS5446.
Optical: In accordance with EN ISO 12239.
Any issues relating to the EU Medical Device Directive
93/42/EEC should be directed to AB Transistor Sweden.

8
NEDERLANDS
Rookmelder voor het Lynx-systeem
De rookmelder is een onderdeel van Lynx, ons draadloos alarmsysteem voor doven
en slechthorenden. De Lynx maakt gebruik van verschillende zenders en ontvangers
die de gebruiker waarschuwen voor geluiden zoals van een telefoon, een deurbel of
een brandalarm.
De rookmelder waarschuwt altijd via geluid en heeft bovendien altijd een zender
ingebouwd die een signaal stuurt naar de ontvanger. Er kunnen ook een of meer ver-
sterkers worden geïnstalleerd die het geluidssignaal versterken en zo het bereik ervan
vergroten.
De rookmelders zijn eenvoudig te installeren. Er zijn twee verschillende uitvoeringen,
elk met een verschillende werking. Beide uitvoeringen zijn gelijkwaardig en worden
op dezelfde manier gebruikt.
SD-I: Ionisch. Deze uitvoering wordt aanbevolen voor gebruik in droge ruimtes. De
elektrisch geladen deeltjes die zich in de lucht bevinden worden continu geanalyseerd.
In geval van brand wordt een verandering gesignaleerd in de elektrische lading van de
luchtdeeltjes.
SD-O: Optical. Deze uitvoering wordt aanbevolen voor gebruik in ruimten met een
wat hogere luchtvochtigheid, bijv. in keukens of in de onmiddellijke nabijheid van
een badkamer. Dit model is uitermate geschikt voor het opsporen van rook afkomstig
uit smeulen. De toegepaste techniek herkent de lichtverandering die optreedt bij
rookontwikkeling.
De batterij aansluiten
De rookmelder wordt geleverd met een 9 V batterij die het toestel van de nodige
stroom voorziet.
1. Open het deksel van de rookmelder. De batterij wordt apart meegeleverd in de
verpakking van de rookmelder.

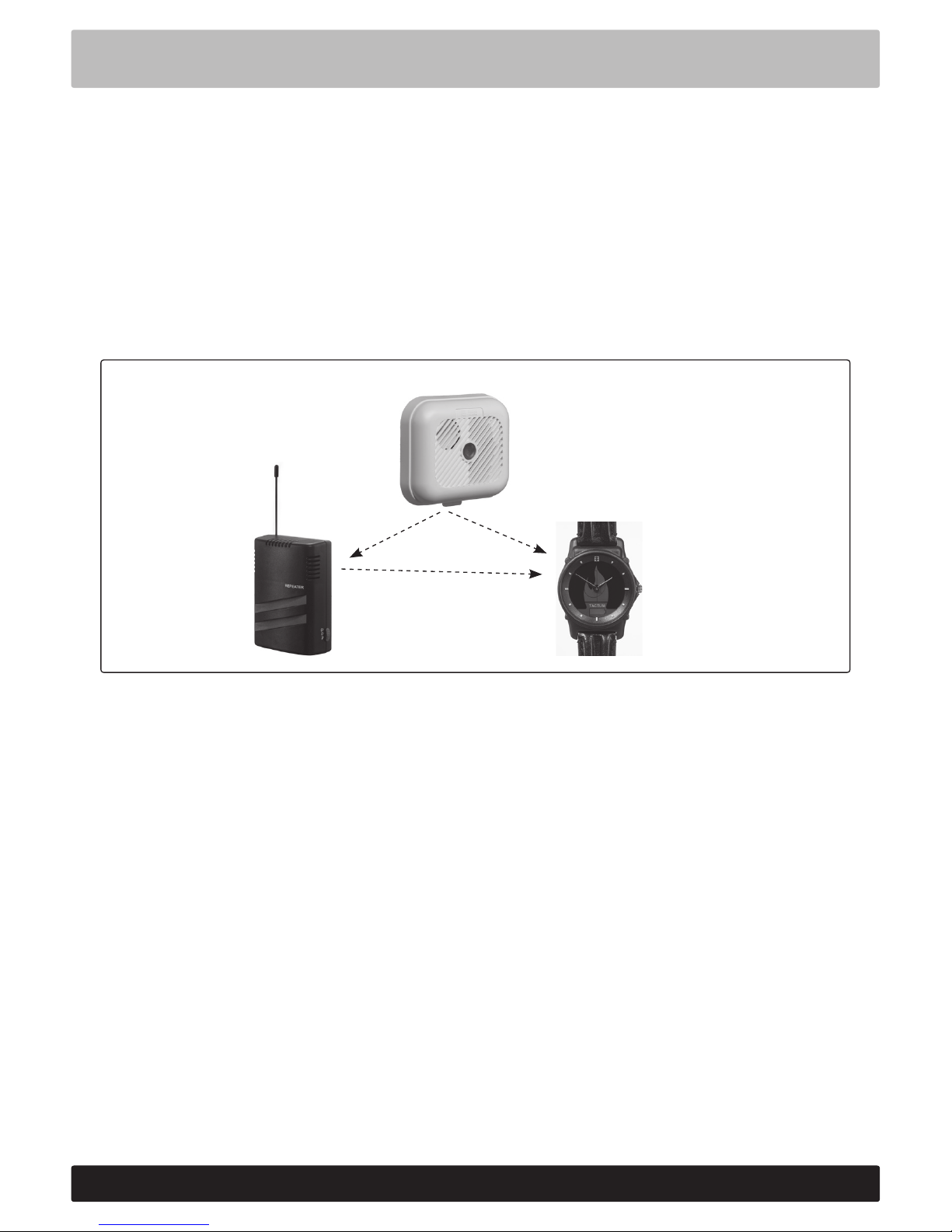

Voorbeeld van de manier waarop
het signaal wordt verzonden: Lynx Smoke Detector (Rookmelder)
(zender)
Lynx Repeater
(versterker) Lynx Tactum
(ontvanger)

9
NEDERLANDS

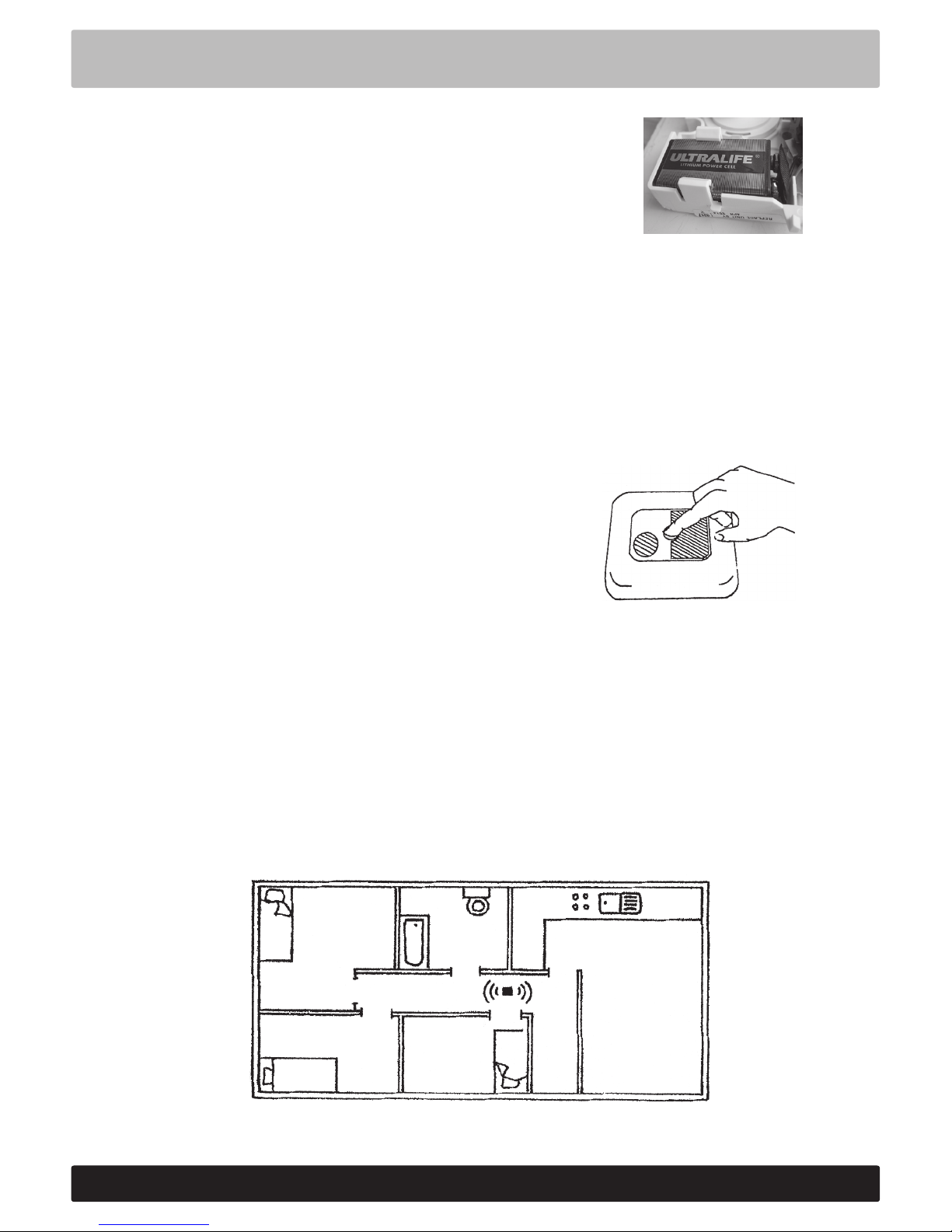

De rookmelder testen
Test de rookmelder zowel voor als na de plaatsing. Test de melder daarna regelmatig
en dit minstens één keer per maand. Test de rookmelder ook wanneer u de batterij
vervangt, u enige tijd afwezig bent geweest of u de melder op een andere plaats
installeert.
1. Druk de TEST-knop op de rookmelder
minstens twee seconden in. U hoort een
luid alarmsignaal.
2. Controleer of de ontvanger van uw waarschuwingssysteem is geactiveerd en de
melding brandalarm geeft.
De geschikte lokatie kiezen
Plaats de rookmelder centraal in de woning. Net buiten de slaapkamer is ideaal (zie
het voorbeeld op de tekening). Heeft uw woning meerdere verdiepingen, plaats dan
voor uw optimale veiligheid minstens één rookmelder per verdieping.
2. Sluit de batterij aan (zie tekening).
3. Houd het flexibele klepje naar beneden en plaats de batterij.
4. De rookmelder geeft een aantal korte pieptonen, die aangeven
dat de batterij is aangesloten en werkt.
5. Sluit het deksel.
Omdat rook stijgt, plaatst u de melder (indien mogelijk) op het plafond en minstens
50 cm van de muur. Zo waarschuwt de rookmelder u zo snel mogelijk voor brand.
Indien plaatsing op het plafond niet mogelijk is, plaatst u de melder zo hoog moge-
lijk op een muur. Heeft u een schuin plafond, dan plaatst u de melder ongeveer 90
cm van het hoogste punt.

10
NEDERLANDS
De reikwijdte van de zender bedraagt 30 m binnenshuis, wat voldoende is voor een
gemiddeld huis of appartement. Wanneer u twijfelt, test dan de rookmelder om de
beste lokatie te bepalen.
TIP: Vraag iemand om de TEST-knop ingedrukt te houden zodat u kunt nagaan
of het alarmsignaal hoorbaar is tot in de verste plaatsen van de woning.
De rookmelder bevestigen
Controleer eerst of een andere kanaalinstelling nodig is (zie pagina 26) en bevestig
dan de rookmelder. U vindt schroeven en pluggen in de verpakking. Open het
deksel om de schroeven aan te brengen. Vergeet na de installatie niet de rookmelder
te testen.
Bij brand
Wanneer de rookmelder een brand waarneemt, geeft hij een hoog en continu
geluidssignaal. Tegelijkertijd wordt de ontvanger in het Lynx-systeem geactiveerd.
Afhankelijk van het type ontvanger dat geïnstalleerd is, neemt het alarm de vorm
aan van een trilling en de weergave van een symbool, een luid akoestisch signaal of
een knipperlicht.
Lees de gebruiksaanwijzing van de geïnstalleerde ontvanger!
Lege batterij
Wanneer de batterij leeg raakt, geeft de rookmelder om de minuut een pieptoon. Bij
de vijfde pieptoon wordt er een lege batterij-waarschuwing naar de ontvanger van het
Lynx-systeem gestuurd. Vervang meteen de batterij (zie pagina 23).
Lees de gebruiksaanwijzing van de geïnstalleerde ontvanger!
Indien u de batterij niet vervangt, blijft de rookmelder om de minuut een pieptoon
geven, en dit gedurende enkele dagen. De zender blijft de batterij-waarschuwing
doorsturen om de acht uur. De levensduur van de batterij hangt onder andere af van
het batterijtype. Bij alkaline batterijen bedraagt de werkingsduur ongeveer één jaar;
bij lithium batterijen tot 10 jaar. Vervang de batterij regelmatig en noteer de datum
telkens waar u dit doet.
Vermijd om de rookmelder in hoeken of naast vensters en buitendeuren te plaatsen.
Plaats de rookmelder bij voorkeur ook niet in de badkamer, wasplaats, keuken, garage
of kamers met grote temperatuurverschillen. Vermijd ook een plaatsing naast ventilatie-
kanalen omdat deze de rook wegzuigen van de rookmelder.

11
1 2 3 4 5
0Off Off Off Off Off
1On Off Off Off Off
2Off On Off Off Off
3On On Off Off Off
4Off Off Off On Off
5On Off Off On Off
6Off On Off On Off
7On On Off On Off
8Off Off Off Off On
9On Off Off Off On
AOff On Off Off On
BOn On Off Off On
COff Off Off On On
DOn Off Off On On
EOff On Off On On
FOn On Off On On
Schakelaar:
Kanaal: Gewoon kanaal
voor brandalarm
In de fabriek ing-
esteld kanaal voor
rookmelder en alle
ontvangers
NEDERLANDS
Kanaalinstellingen wijzigen
De rookmelder is voorzien van een
zender die signalen draadloos verstuurt
naar de ontvanger die in het
Lynx-systeem geïnstalleerd is. De
zender bevindt zich onder het deksel en
bevat een 8-pins microschakelaar met
twee functies:
• Selecteer alarmsymbool (brand,
telefoon, deur enz.). De rookmelder
is standaard ingesteld voor brand en
dit moet niet gewijzigd worden.
• Kies kanaal. Er zijn in totaal 16
verschillende kanalen (0-9, A-F).
De systeemzender en -ontvanger
moeten op hetzelfde kanaal worden
ingesteld om met elkaar te kunnen
communiceren. De rookmelder en
alle ontvangers van het Lynx-systeem
werden in de fabriek afgesteld op
kanaal 9 en zullen perfect met elkaar
functioneren als u geen wijzigingen
aanbrengt.
Standaardinstellingen: Niet gebruikt, moet in de stand “off” blijven staan
Schakelaars voor geluidskeuze
Schakelaars voor kanaalkeuze
Andere gebruikers in de buurt
Soms zijn andere kanaalinstellingen nodig. Wanneer twee of meer gebruikers naast mekaar wonen, kun-
nen de alarmsignalen elkaar verstoren. U kunt dit vermijden door kanalen in te stellen die niet door de
andere gebruikers worden gebruikt. U kunt elk kanaal kiezen, behalve kanaal 0.
Gezamenlijk brandalarm (Kanaal 0)
Wanneer meerdere gebruikers bij elkaar in de buurt wonen (bv. In een bejaardencentrum), wordt gead-
viseerd om het systeem in te stellen op een gezamenlijk brandalarm. Daarnaast kan het individuele
waarschuwingssysteem voor de telefoon en/of de deurbel behouden blijven. Kanaal 0 wordt dan inge-
steld als de rookmelder. OPGELET: Dit is alleen mogelijk met de ontvangers Lynx MiniVib en Lynx
Tactum. De kanalen die reeds werden ingesteld op de Lynx MiniVib of Lynx Tactum en andere zenders
in het systeem blijven behouden.
Indien u kanalen wenst te wijzigen, kunt u de schakelaars voor de rookmelder instellen volgens
bovenstaand schema. De informatie om de kanalen op de ontvanger te wijzigen, vindt u in de
gebruiksaanwijzing.

12
NEDERLANDS
Problemen oplossen
Probleem Oplossing
De rookmelder maakt geen geluid. 1. Controleer of de batterij werkt.
2. Test de rookmelder (zie p. 24).
De rookmelder geeft vals alarm. Installeer de rookmelder op een andere lokatie
(zie p. 24).
De ontvanger reageert niet. Controleer het bereik. Probeer de afstand
tussen de rookmelder en de ontvanger te
verkleinen of installeer een versterker om
het bereik te vergroten.
Schoonmaken en onderhoud
Test de rookmelder regelmatig (zie pag. 24) en controleer de batterijlading. Stofzuig meerdere keren per
jaar rond de rookmelder met een zachte borstel. Reinig de buitenkant met een vochtige doek. Gebruik
nooit reinigingsproducten of solventen. Schilder de rookmelder absoluut niet!
Herstelling
Indien de rookmelder defect is, laat hem dan herstellen door een erkend vakman. Open nooit zelf de
melder; daardoor vervalt de garantie. Neem contact op met uw gehoorspecialist of de leverancier indien
u problemen ondervindt met het product.
Afvalverwerking
Dit product bevat elektrische en elektronische onderdelen. Gooi het toestel niet bij uw
gewone afval. Neem contact op met uw gehoorspecialist of de leverancier voor advies over
een correcte afvalverwerking van het product.
Algemene veiligheidsvoorschriften
• Lage energie-straling (van bv. inbrekersalarmen, monitoringsystemen, radiotoestellen en mobiele
telefoons) is niet schadelijk voor het product.
• Let op: Externe apparatuur die op het product wordt aangesloten moet veilig zijn en moet
beantwoorden aan de voorschriften EN 60601-1-1, EN 60335-1, EN 60065.
Technische gegevens
Sensor: Ionisch / optisch.
Batterij: 1x 9 V type 6LR61of IEC 6F22.
Frekwentie: 433.92 MHz.
Reikwijdte: tot 30 m binnenshuis.
Goedkeuring: Ionisch en optisch: In overeenstemming met BS 5446.
Optisch: In overeenstemming met EN ISO 12239.
Alle zaken betreffende de EU-Richtlijn Medische Hulpmiddelen
93/42/EEG dienen gemeld te worden aan AB Transistor Sweden.

13
NORSK
Røykvarsler til Lynx-systemet
Røykvarsleren er en del av Lynx – vårt trådløse varslingssystem for personer med
nedsatt hørsel. Lynx består av ulike typer sendere og mottakere som varsler brukeren
om ulike hendelser, f.eks. telefon, dør og brann.
Røykvarsleren gir alltid et akustisk varsel, men har dessuten en innebygd sender som
trådløst sender signalet videre til mottakeren. Ved behov kan man dessuten montere
en eller flere repeatere, som forsterker signalet slik at det når lengre.
Røykvarslerne er lett å montere og finnes i to ulike modeller med forskjellige egenska-
per. For øvrig er begge modellene likeverdig og kan brukes om hverandre.
SD-I: Ionisk. Denne modellen anbefales brukt i vanlige tørre oppholds rom. Teknik-
ken som benyttes i denne modellen er en kontinuerlig overvåking av elektrisk ladede
partikler i luften. Ved brann endres ladningen av partiklene.
SD-O: Optisk. Denne modellen anbefales brukt i rom med noe større fuktighet. For
eksempel i kjøkken eller i umiddelbar nærhet av bad og dusj rom. Den er forøvrig
spesielt velegnet til å oppdage røyk som oppstår under ulming. Teknikken som brukes
i denne er måling av lysforandringen som oppstår ved røykutvikling.
Tilkopling av batteriet
Røykvarsleren leveres med et 9 V batteri. Dette må koples til for at røykvarsleren
skal fungere!
1. Løft opp lokket på røykvarsleren. Batteriet ligger løst i emballasjen
eller i røykvarsleren.
2. Kople til batteriet som vist på bildet.
Eksempel på hvordan
signalet overføres: Lynx Røykvarsler
(sender)
Lynx Repeater
(forsterker) Lynx Tactum
(eksempel på mottaker)

14
NORSK
Teste røykvarsleren
Før du monterer røykvarsleren, skal du teste den. Etter monteringen skal du teste den
nok en gang. Røykvarsleren bør deretter testes regelmessig, helst en gang i måneden.
Test den alltid når du har skiftet batteri, vært bortreist over lengre tid eller når du har
gitt røykvarsleren en ny plassering.
1. Hold TEST-knappen midt på røykvarsleren inn
i minst to sekunder. Røykvarslerens alarmsignal
lyder kraftig.
2. Kontroller at innstilt mottaker i varslingssystemet aktiveres og
viser brannvarslingen.
Velg plassering
Røykvarsleren bør plasseres sentralt i boligen. Det er ofte best å plassere røykvarsleren
like utenfor soverommet, se eksemplet i illustrasjonen. Hvis boligen har mer enn én
etasje bør det være minst én røykvarsler i hver etasje, for å gi tilstrekkelig sikkerhet.
3. Hold ned den fjærende tungen, og legg batteriet
oppe på denne.
4. Røykvarsleren gir nå fra seg noen korte pip, og dette
indikerer at batteriet er koplet til og fungerer.
5. Lukk lokket.

15
Ettersom røyken stiger opp, og for at røykvarsleren skal aktiveres så tidlig som mulig
i tilfelle brann, skal den plasseres i taket, og minst 50 cm fra veggen. Hvis takplas-
sering ikke er mulig, bør den plasseres høyt oppe på veggen. Hvis taket er skrått, bør
den plasseres ca. 90 cm fra det høyeste punktet.
Uegnede plasseringer er i hjørner, nær vinduer eller ytterdører. Røykvarsleren bør hel-
ler ikke plasseres i baderom, vaskerom, kjøkken, garasje eller rom med store tempe-
raturvariasjoner. Plassering nær ventilasjonskanal er også lite egnet, fordi denne kan
trekke bort røyken fra røykvarsleren.
NORSK
Rekkevidden for senderen i røykvarsleren er opptil 30 meter innendørs, noe som van-
ligvis dekker en enebolig eller leilighet. I tvilstilfelle bør man prøvemontere røykvars-
leren for å finne den beste plasseringen.
OBS! Be noen holde TEST-knappen inne, og kontroller at signalet når helt til de
fjerneste delene av boligen.
Montering av røykvarsleren
Kontroller først om det er behov for å endre kanalinnstillingen (se side 31). Monter
deretter røykvarsleren. Emballasjen inneholder skruer og plugger. Lokket må
åpnes for at skruene skal kunne settes inn. Husk å teste røykvarsleren etter at den
er montert.
Ved brann
I tilfelle brann lyder røykvarsleren med et høyt og kontinuerlig signal. Samtidig
aktiveres innstilt mottaker i Lynx-systemet og varsler gjennom vibrasjon og symbol,
kraftig lyd eller blinkende lys, avhengig av mottakertypen.
Les i bruksanvisningen for respektive mottaker!
Utladet batteri
Når batteriet begynner å bli utladet, piper røykvarsleren én gang i minuttet. På det
femte pipet sender senderen ut et varsel om utladet batteri til innstilt mottaker i
Lynx-systemet. Skift da batteriet umiddelbart (se side 28).
Les i bruksanvisningen for respektive mottaker!
Hvis du ikke skifter batteriet, vil røykvarsleren fortsette å pipe én gang i minuttet i
flere dager. Senderen fortsetter å sende ut batterivarsel hver åttende time. Batteriets
levetid er bl.a. avhengig av batteritype. For alkaliske batterier er driftstiden ca. ett år,
og for litiumbatterier opptil ca. 10 år. Gjør det til en vane å skifte batteriet regelmes-
sig. Skriv gjerne ned datoen da det ble satt inn nytt batteri.

16
NORSK
Endre kanalinnstilling
Røykvarsleren er utstyrt med en sender
som sender signalet trådløst til den
installerte mottakeren i Lynx-systemet.
Senderen befinner seg under lokket og
har en 8-polet mikrobryter som har to
bruksområder:
• Velg alarmsymbol (brann, telefon,
dør osv.). Røykvarsleren er
forhåndsinnstilt på brann, og
dette skal ikke endres.
• Velge kanal. Det finnes totalt 16
ulike kanaler (0-9, A-F). Sendere og
mottakere i systemet må være innstilt
på samme kanal for at de skal kunne
kommunisere. Røykvarsleren og
samtlige mottakere i Lynx-systemet
er alle forhåndsinnstilt på kanal 9 og
fungerer da sammen uten endringer.
Standardinnstillingene: Brukes ikke, skal stå i stilling Off.
Brytere for valg av kanal
Brytere for valg av alarm
1 2 3 4 5
0Off Off Off Off Off
1On Off Off Off Off
2Off On Off Off Off
3On On Off Off Off
4Off Off Off On Off
5On Off Off On Off
6Off On Off On Off
7On On Off On Off
8Off Off Off Off On
9On Off Off Off On
AOff On Off Off On
BOn On Off Off On
COff Off Off On On
DOn Off Off On On
EOff On Off On On
FOn On Off On On
Bryter:
Kanal: Felles alarmkanal
for brannalarm
Forhånds-
innstilt kanal på
Røykvarsleren og
samtlige mottakere
Ulike brukere nær hverandre
I visse tilfelle kan det være nødvendig å endre kanalinnstillingen. Hvis to eller flere brukere bor nær
hverandre, kan alarmene forstyrre hverandre. Dette løses ved å endre kanalinnstillingen, slik at den blir
forskjellig for alle personene. Man kan velge alle ledige kanaler unntatt 0.
Felles brannalarm (kanal 0)
Hvis det er ønskelig at flere personer som bor nær hverandre (f.eks. i serviceboliger), skal kunne ta imot
varsel fra den felles brannalarmen, men også skal kunne ta imot sine individuelle alarmer, slik som
telefon og dør, stiller man inn kanal 0 på røykvarsleren. OBS: Dette fungerer i dag bare med
Lynx MiniVib og Lynx Tactum som mottaker. Man beholder den kanalen man allerede har valgt på
Lynx MiniVib eller Lynx Tactum og øvrige sendere i systemet. Hvis det er behov for å bytte kanal, stilles
bryterne på røykvarsleren om i henhold til tabellen over. Se bruksanvisningen for mottakeren for
informasjon om endring av kanal på denne.

17
NORSK
Feilsøking
Feiltype Tiltak
Røykvarsleren gir ikke fra seg alarmlyd. 1. Kontroller at batteriet er i orden.
2. Test røykvarsleren (se side 29).
Røykvarsleren gir falsk alarm. Forsøk å plassere røykvarsleren et annet sted
(se side 29).
Mottakeren varsler ikke. Kontroller rekkevidden. Forsøk å redusere
avstanden mellom røykvarsleren og mottakeren,
eller monter en repeater (forsterker) for å
øke rekkevidden.
Rengjøring og vedlikehold
Test røykvarsleren regelmessig (se side 29), og kontroller at batteriet ikke er utladet. Støvsug røykvarsle-
ren på utsiden med en myk børste noen ganger per år. Bruk en lett fuktet klut for å tørke av den utven-
dig. Bruk aldri rengjøringsmidler eller løsemidler. Røykvarsleren må ikke males!
Reparasjoner
Hvis ditt hørselstekniske hjelpemiddel går i stykker, må du levere det til en autorisert tekniker. Du må
aldri selv åpne produktet. Hvis du gjør det bortfaller garantien. Ta kontakt med det stedet der utstyret
ble anskaffet fra (hjelpemiddelsentral / forhandler) hvis det oppstår problemer med produktet.
Avfallsbehandling
Dette produktet inneholder elektriske- og/eller elektroniske komponenter og må behandles
som elektronikkavfall. Produktet må ikke kastes sammen med annet husholdningsavfall,
men leveres på miljøstasjonen eller returneres til utsalgsstedet.
Generelle forsiktighetsregler
• Stråling fra innbruddsalarm, romovervåkingssystemer, radioutstyr, mobiltelefoner etc. vil normalt
ikke kunne skade hjelpemiddelet.
• Advarsel: Eksternt utstyr/enheter som kobles til produktet må oppfylle gjeldende sikkerhetskrav iht.
EN 60601-1-1, EN 60335-1 eller EN 60065.
Tekniske data
Sensor: Ionisk respektive optisk.
Batteri: 1 stk. 9 V av type 6LR61 eller IEC 6F22.
Frekvens: 433,92 MHz.
Rekkevidde: Opp til 30 m innendørs.
Godkjenning: Ionisk og optisk: Godkjent i henhold til BS5446.
Optisk: Godkjent i henhold til EN ISO 12239.
Spørsmål knyttet til EUs direktiv for medisinsk utstyr
93/42/EEC bør rettes til AB Transistor Sweden.

18
Brandvarnare till Lynx-systemet
Brandvarnaren ingår Lynx – vårt trådlösa varseblivningssystem för personer med ned-
satt hörsel. Lynx består av olika typer av sändare och mottagare som uppmärksammar
dig på olika händelser, t.ex. telefonsignal, dörrsignal och brand.
Brandvarnaren ger alltid en akustisk varning men har dessutom en inbyggd sändare
som trådlöst skickar signalen vidare till mottagaren. Vid behov kan man dessutom
montera en eller flera Repeatrar som förstärker signalen så att den når längre.
Exempel på hur signalen överförs:
Lynx Brandvarnare
(sändare)
Lynx Repeater
(förstärkare) Lynx Tactum
(exempel på mottagare)
Brandvarnarna är enkla att montera och finns i två olika modeller med olika egenska-
per. För övrigt är de bägge modellerna likvärdiga och kan användas på samma sätt.
SD-I: Jonisk. Denna modellen rekommenderas att användas i vanliga torra rum.
Tekniken som används i denna modellen är en kontinuerlig övervakning av elektriskt
laddade partiklar i luften. Vid brand ändras laddningen av partiklarna.
SD-O: Optisk. Denna modellen rekommenderas att användas i rum med något
större fuktighet, t ex i kök eller i omedelbar närhet till badrum. Den är för övrigt
särskilt ändamålsenlig för att upptäcka rök som uppstår vid pyrande brand. Tekniken
som används i denna är mätning av ljusförändringen som uppstår vid rökutveckling.
Koppla in batteriet
Brandvarnaren levereras med ett 9 V batteri. Detta måste kopplas in för att brandvar-
naren ska fungera!
1. Lyft upp locket på brandvarnaren. Batteriet ligger löst i förpackningen eller brand-
varnaren.
2. Koppla in batteriet enligt bilden.
SVENSKA

19
3. För ner den fjädrande tungan och lägg batteriet ovanpå denna.
4. Brandvarnaren ger nu ifrån sig några korta pip, vilket indike-
rar att batteriet är inkopplat och fungerar.
5. Stäng locket.
Testa brandvarnaren
Innan du monterar brandvarnaren ska du testa den. Efter monteringen ska du testa
den ännu en gång. Brandvarnaren bör fortsättningsvis testas regelbundet, helst en
gång i månaden. Testa den alltid när du har bytt batterier, varit bortrest en längre tid
eller när du har ändrat dess placering.
1. Håll TEST-knappen mitt på brandvarnaren intryckt i
minst två sekunder. Brandvarnarens alarmsignal ljuder
kraftigt.
2. Kontrollera att inställd mottagare i varseblivningssystemet
aktiveras och visar brandvarning.
Välj placering
Brandvarnaren bör placeras centralt i hemmet. Ofta är det lämpligt att placera brand-
varnaren strax utanför sovrummet, se exemplet i illustrationen. Om huset har mer än
ett våningsplan, behövs minst en brandvarnare på varje våning för att ge tillräcklig
säkerhet.
SVENSKA

20
Räckvidden för sändaren i brandvarnaren är upp till 30 meter inomhus, vilket vanli-
gen täcker en villa eller lägenhet. I tveksamma fall bör man provmontera brandvarna-
ren för att hitta bästa placering.
OBS! Be någon hålla TEST-knappen intryckt, och säkerställ att signalen når
även avlägsna delar av bostaden.
Montera brandvarnaren
Kontrollera först om du behöver ändra kanalinställningen (se sid 36). Montera sedan
brandvarnaren. I förpackningen finns skruvar och pluggar. Du måste lyfta locket för
att kunna dra skruvarna. Kom ihåg att testa brandvarnaren igen efter monteringen.
Vid brand
I händelse av brand ljuder brandvarnaren med en hög och kontinuerlig signal. Sam-
tidigt aktiveras inställd mottagare i Lynx-systemet och varnar genom vibration och
symbol, starkt ljud eller blinkande ljus, beroende på typ av mottagare.
Läs i bruksanvisningen för respektive mottagare!
Urladdat batteri
När batteriet börjar bli urladdat piper brandvarnaren en gång i minuten. På femte
pipet skickar sändaren ut en varning om urladdat batteri till inställd mottagare i
Lynx-systemet. Byt då genast batteriet (se sid 33).
Läs i bruksanvisningen för respektive mottagare!
Om du inte byter batteriet fortsätter brandvarnaren att pipa en gång i minuten i flera
dagar. Sändaren fortsätter att skicka ut batterivarning var åttonde timme. Batteriets
livslängd är bl.a. beroende av batterityp. För alkaliska batterier är drifttiden ca ett år
och för litiumbatterier upp till ca 10 år. Ta för vana att byta batteriet regelbundet.
Skriv gärna datum för insättning av nytt batteri.
SVENSKA
Eftersom röken stiger uppåt och för att brandvarnaren ska aktiveras så tidigt som
möjligt i händelse av brand, ska den placeras i taket minst 50 cm från väggen. Om
takplacering ej är möjlig bör den placeras högt upp på väggen. Om taket är sluttande
bör den placeras ca 90 cm från högsta punkten.
Olämpliga placeringar är i hörn, nära fönster eller ytterdörrar. Brandvarnaren bör
inte heller placeras i badrum, tvättstugor, kök, garage eller rum med stora tempera-
turväxlingar. Platser nära ventilationsschakt är också olämpliga eftersom dessa kan
dra bort röken från brandvarnaren.
