treston Light Motor Table LMT User manual

FI Kevyt moottoripöytä LMT
EN Light Motor Table LMT
Treston Oy Sorakatu 1, FI-20730 TURKU • Tel. [phone] • [e-mail] • treston.com
ASSEMBLY INSTRUCTION
905927
2018-12-14
1 (15)

ASSEMBLY INSTRUCTION
905927
2018-12-14
2 (15)
M6 x 12
M6 x 12

ASSEMBLY INSTRUCTION
905927
2018-12-14
3 (15)

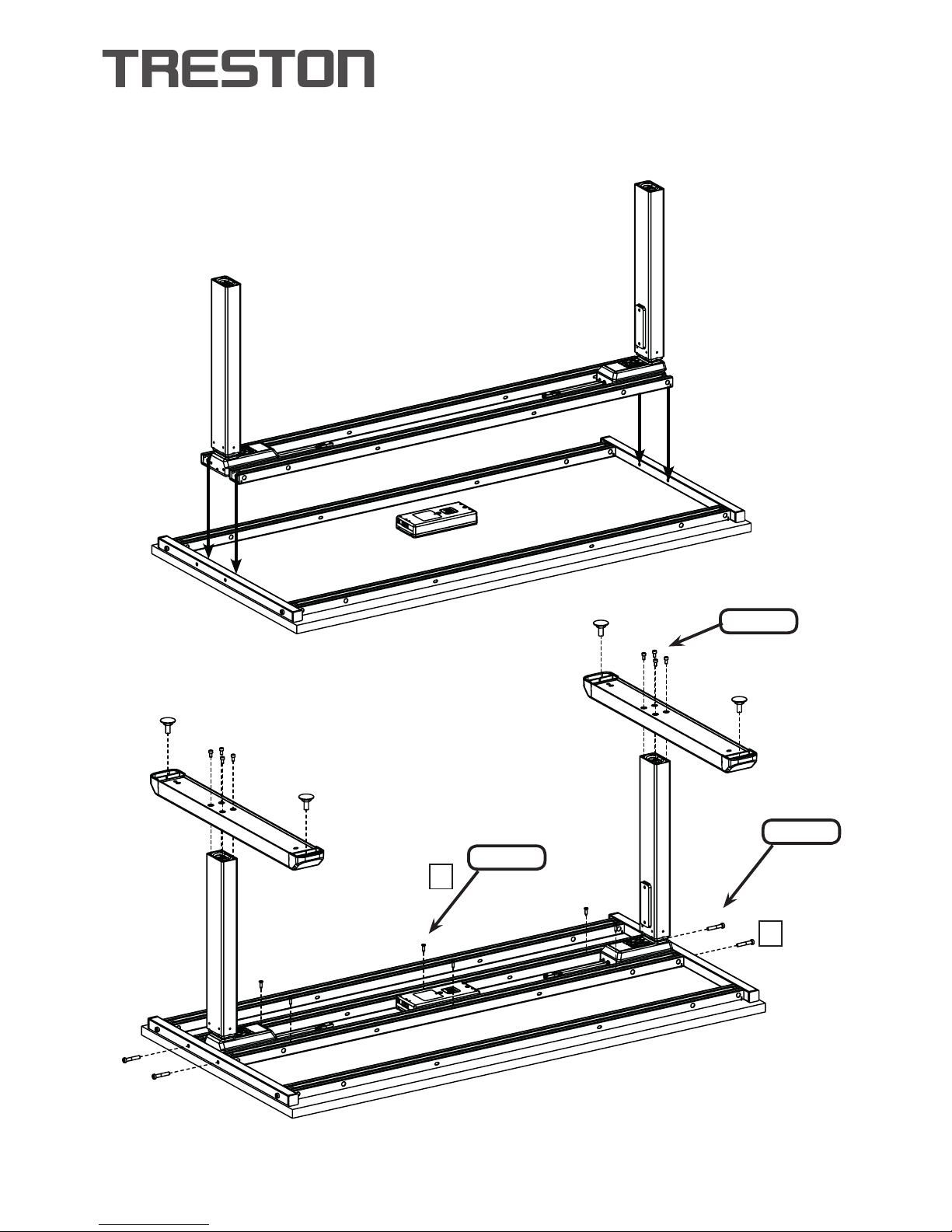

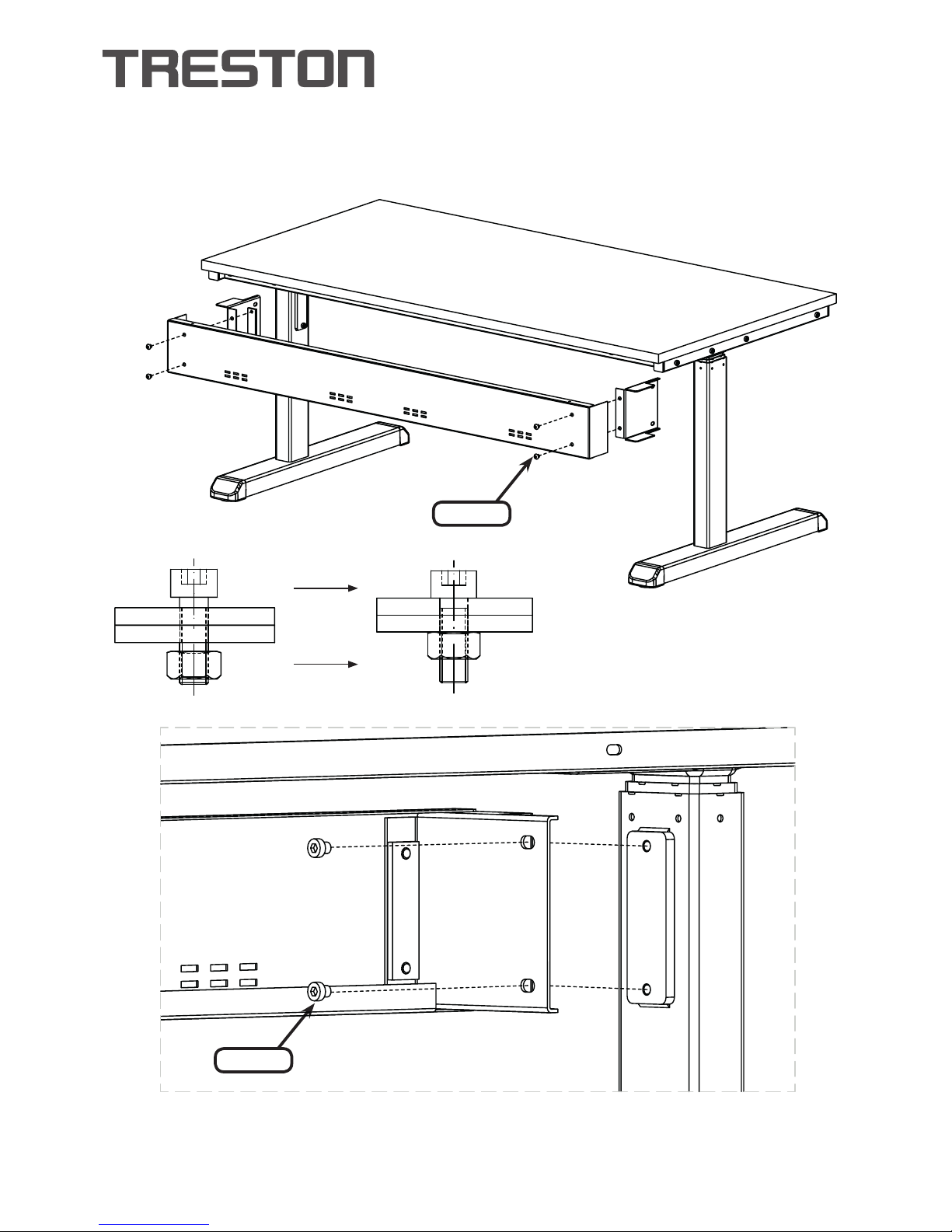

M8 x 45
M6 x 12
5 x 20
1
2
11 Nm

ASSEMBLY INSTRUCTION
905927
2018-12-14
4 (15)
M8 x 8
M8 x 10

ASSEMBLY INSTRUCTION
905927
2018-12-14
5 (15)

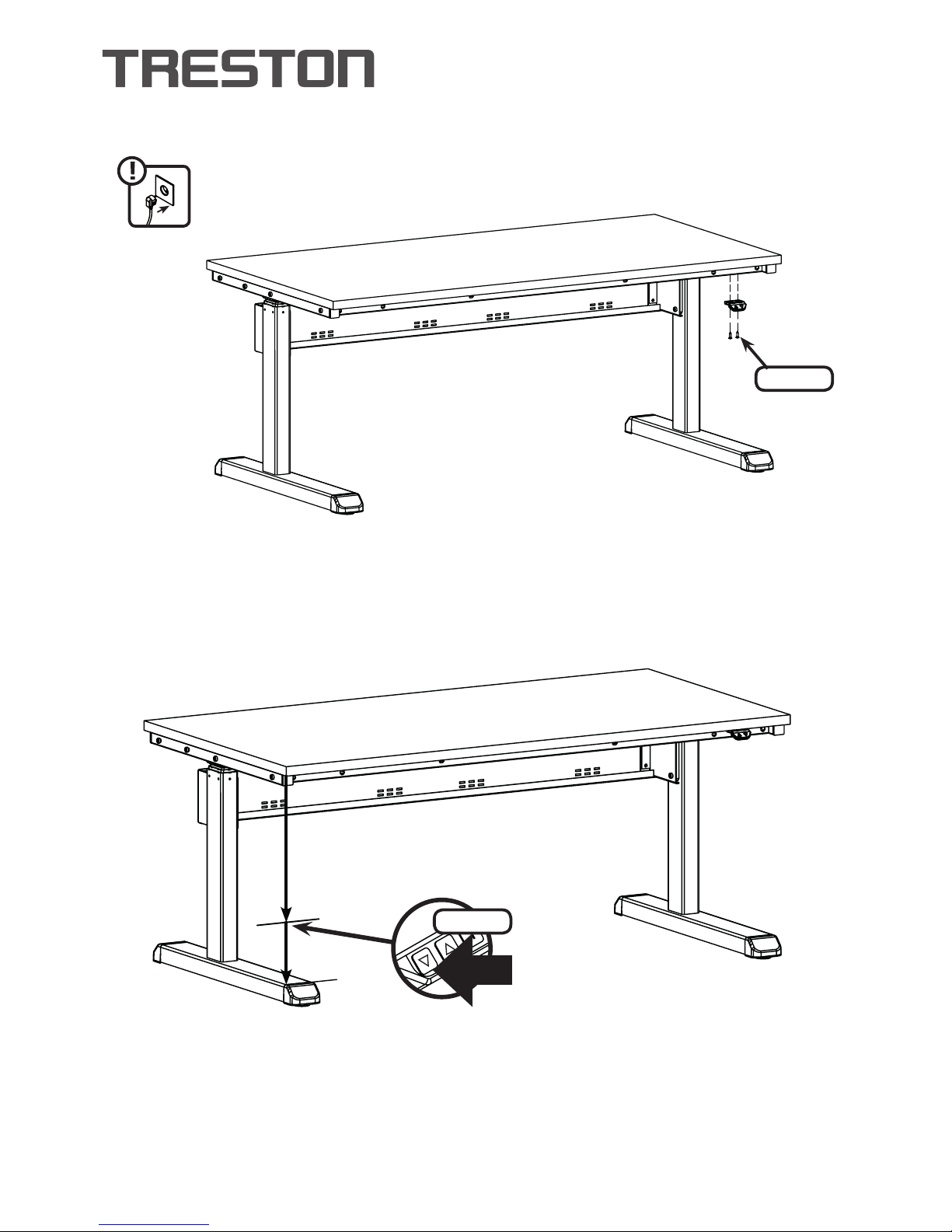

5 SEC
4 x 20

ASSEMBLY INSTRUCTION
905927
2018-12-14
6 (15)
FI
Tee pöydän resetointi seuraavasti: aja pöytä ala-asentoon
paina uudestaan alas ja pidä niin pöytä laskee vielä noin 5 mm.
KÄYTTÖOLOSUHTEET
Pöytä on tarkoitettu käytettäväksi lähinnä kevyen kokoonpanon työpisteissä ja kuivissa sisätiloissa. Sitä ei saa
asettaa alttiiksi kosteudelle, syövyttäville aineille, pölylle tms. (IP20)
JÄNNITE
Pöytä on mahdollista liittää 230 V / 50 Hz, 115 V / 60 Hz maadoittamattomaan verkkoon.
KOKOONPANO
Pöytä kootaan pöydän mukana seuraavan asennusohjeen mukaisesti. Lattian epätasaisuus korjataan pöydän
jalkojen alumiinitalloissa olevia säätöruuveja kiertämällä.
KÄYTTÖ
Pöydän rungossa on ilmoitettu pöydän maksimikuormitettavuus. Kuorma tulisi jakaa pöytätasolle tasaisesti. Pöytä
nousee painettaessa käsiohjaimen nuoli ylös-painiketta ja laskee painettaessa nuoli alas-painiketta. Moottorin
käyttösuhde (ED%) on 10 %.
MELUTASO
Melutaso jää alle 45 dB(A) DS/EN ISO 3746
HUOLTO
Pöydän moottorit ja ohjainyksikkö eivät tarvitse huoltotoimenpiteitä. Rasituksen alla olevat ruuviliitokset on syytä
tarkastaa säännöllisesti. Pyyhi pölyt säännöllisesti tuotteen pinnoilta käyttäen pölyhuiskaa tai kosteaa siivousliinaa.
ESD alueilla noudata niille määrättyjä aineita ja välineitä. Poista pyöriin tarttunut lika säännöllisesti. ESD tuotteissa
lika heikentää ESD ominaisuuksia.
PÖYDÄN KUORMITTAMINEN
Kantavuus 150 kg tasaisella kuormalla
HUOM! Ennen korjaustoimenpiteitä laite on irroitettava sähköverkosta.
EY VAATIMUSTENMUKAISUUSVAKUUTUS
Me
Treston Oy
PL 33, 40351 JYVÄSKYLÄ
täten vakuutamme, että tämä tuote: LMT - moottoripöytä
on yhdenmukainen konedirektiivin (2006/42/EU) ja pienjännitedirektiivin (2014/35/EU) kanssa.
Jyväskylä 2018-12-17
Kimmo Lehti

ASSEMBLY INSTRUCTION
905927
2018-12-14
7 (15)
SV
Nollställa bordet: Kör bordet till det lägsta läget.
Tryck ned igen och håll kvar i några sekunder tills bordet nollställs.
MONTERA JUSTERRÖREN
Montera de perforerande vertikalrören på den bakre lådan. Montera vinkelexpander och T-beslag på vertikalrör och
justerrör. Lås fast expander och beslag genom att vrida skruvarna motsols.
DRIFTSFÖRHÅLLANDEN
Bordet är utformat för att främst användas till lättare monteringsarbete inomhus under torra förhållanden. Det får
inte utsättas för fukt, korrosionsmedel, damm osv. (IP20).
SPÄNNING
Bordet kan anslutas till ett ojordat nätverk med 230 V/50 Hz eller 115 V/60 Hz.
ANVÄNDA BORDET
Bordets maximala bärkraft är angiven på stommen. Lasten bör fördelas jämnt över bordsskivan. Du kan höja upp
bordet genom att trycka på knappen med den uppåtpekande pilen på den manuella kontrollen och sänka ned det
genom att trycka på knappen med den nedåtpekande pilen. Motorns arbetscykel (ED %) är 10 %.
BULLERNIVÅ
Bullernivån är lägre än 45 dB(A) DS/EN ISO 3746.
UNDERHÅLLA BORDET
Bordets motorer och kontrollenhet kräver inget underhåll. Skruvkopplingar som utsätts för slitage bör kontrolleras
regelbundet. Damma av produktens ovansida regelbundet med en dammvippa eller fuktad trasa. Använd alltid
den städutrustning och de material som rekommenderas för ESD-området. Ta regelbundet bort smuts från hjulen,
eftersom smuts på ESD-produkter kan försämra ESD-funktionerna.
LASTA DET JUSTERBARA BORDET
Bärkraft med jämnt fördelad last är 150 kg
OBS! Koppla maskinen bort från elnätet innan reparationsarbete.
FÖRSÄKRAN ATT EG-BESTÄMMELSERNA UPPFYLLS
Treston Oy
PB 33, FIN-40351 Jyväskylä, Finland
intygar att denna produkt: LMT, arbertsbord med motor,
är i överensstämmelse med maskindirektiv 2006/42/EU och lågspänning direktiv 2014/35/EU.
Jyväskylä 2018-12-17
Kimmo Lehti

ASSEMBLY INSTRUCTION
905927
2018-12-14
8 (15)
GB
Reset the table: Run the table to the lowest position.
Press down again and hold for a few seconds, until the table resets.
OPERATING CONDITIONS
The table is designed to be used mostly for light assembly in dry indoor conditions. It must not be exposed to
moisture, corrosives, dust, etc. (IP20)
VOLTAGE
The table can be connected to an ungrounded network of 230 V/50 Hz or 115 V/60 Hz.
OPERATION
The maximum load capacity is marked on the table frame. The load should be divided evenly on the table top. The
table can be raised by pressing the up-arrow button on the manual controller, and lowered by pressing the down-
arrow button. The duty cycle of the motor (ED%) is 10%.
NOISE LEVEL
The noise level is under 45 dB(A) DS/EN ISO 3746.
MAINTENANCE
The motors and control unit of the table do not require maintenance. Screw couplings under stress should be
shecked at regular intervals. Dust the top of the product regularly with a duster or damp cloth. Always use the
recommended cleaning equipment and materials in ESD areas. Since dirt on ESD products can reduce their ESD
capabilities, remove dirt from the wheels regularly.
LOADING THE ADJUSTABLE TABLE
Loading capacity 150 kg with evenly loaded
NOTE! Disconnect the machine from electrical network before repairing work.
THE EU DECLARATION OF CONFORMITY
We
Treston Oy
P.O.Box 33, 40351 JYVÄSKYLÄ, FINLAND
assure that this product: LMT, Light Motor Table
complies with the Machinery Directive (2006/42/EU) and Low Voltage Directive (2014/35/EU)
Jyväskylä 2018-12-17
Kimmo Lehti

ASSEMBLY INSTRUCTION
905927
2018-12-14
9 (15)
DE
Tisch zurücksetzen: Fahren Sie den Tisch in seine niedrigste Position.
Drücken Sie die Tischplatte einige Sekunden lang nach unten, um die Tischeinstellungen zurückzusetzen
MONTAGE DER RASTERROHRE
Rasterrohre an der Tischrückwand befestigen.
Setzen Sie das Eckstück und das gerade Abschlußstück in das horizontale Rohr und das Rasterrohr. Ziehen Sie die
Schrauben zur Arretierung entgegen dem Uhrzeigersinn an.
BETRIEBSBEDINGUNGEN
Der Tisch ist in der Regel für leichte Montagearbeiten in trockenen Innenräumen vorgesehen. Er darf nicht
Feuchtigkeit, ätzenden Stoffen, Staub usw. ausgesetzt werden (IP20).
STROMVERSORGUNG
Der Tisch kann an eine Netzspannung von 230 V/50 Hz oder 115 V/60 Hz (ungeerdet) angeschlossen werden.
BETRIEB
Die maximal zulässige Belastung des Tisches ist am Tischgestell angegeben. Die Tischplatte sollte möglichst
gleichmäßig belastet werden. Das Anheben und Absenken der Tischplatte erfolgt mit Hilfe der Pfeiltasten (Auf/Ab)
der Verstellschaltereinheit. Der Ausnutzungsgrad des Motors beträgt 10 %.
GERÄUSCHPEGEL
Der Geräuschpegel liegt unter 45 dB(A) DS/EN ISO 3746.
WARTUNG
Weder der Motor noch die Steuereinheit des verstellbaren Arbeitstisches benötigen spezielle
Wartungsmaßnahmen. Sie sollten jedoch regelmäßig die unter Belastung stehenden Schraubverbindungen
kontrollieren. Die Oberfläche des Produkts sollte regelmäßig abgestaubt oder mit einem leicht angefeuchteten
Tuch abgewischt werden. Beachten Sie die Vorschriften zum Einsatz von Reinigungsgeräten und -mitteln
in EGB-Bereichen. Säubern Sie die Rollen regelmäßig von Schmutz. Verunreinigungen können die EGB-
Schutzeigenschaften des Produkts beeinträchtigen.
BELASTUNG DES VERSTELLBAREN ARBEITSTISCHES
Maximale Belastbarkeit 150 kg bei gleichmäßiger Verteilung der Belastung
Wichtiger Hinweis! Bitte ziehen Sie den Netzstecker vor jeder Wartung/Reparatur.
BESTÄTIGUNG DER ÜBEREINSTIMMUNG MIT DEN EU-BESTIMMUNGEN
Wir
Treston Oy
P.O.Box 33, Fi-40351 Jyväskylä, Finland
versichern, dass das Produkt “LMT, Arbeitstisch mit Motor” die Maschinenrichlinie 2006/42/EU, sowie die
Niederspannungsrichtlinie 2014/35/EU erfült.
Jyväskylä 2018-12-17
Kimmo Lehti
Kimmo Lehti

ASSEMBLY INSTRUCTION
905927
2018-12-14
10 (15)
FR
Réinitialisez la table: Passez la table dans la position la plus basse.
Faites pression jusq’à réinitialization du plateau pendant quelques secondes.
CONDITIONS D'UTILISATION
La table est principalement conçue pour effectuer des travaux d'assemblage légers en intérieur, dans un
environnement sec. Elle ne doit pas être exposée à l'humidité, à des substances corrosives, à la poussière, etc.
(IP20).
TENSION
La table peut être raccordée à un réseau non mis à la terre de 230 V/50 Hz ou 115 V/60 Hz.
UTILISATION
La capacité de charge maximale est indiquée sur l’ossature de la table. Les charges doivent être réparties de façon
régulière sur le plateau. Pour monter le plateau, appuyez sur la flèche haut du boîtier de commande manuelle, et
pour le baisser, appuyez sur la flèche bas. Le cycle d’utilisation du moteur (ED%) est de 10 %.
NIVEAU DE BRUIT
Le niveau de bruit est inférieur à 45 dB(A) DS/EN ISO 3746.
ENTRETIEN
Les moteurs et le boîtier de commande de la table ne demandent aucun entretien. Les raccords à vis sous
contrainte doivent être vérifiés régulièrement. Dépoussiérez régulièrement la surface du produit avec un chiffon ou
un linge humide. Pour les zones antistatiques, utilisez toujours des produits de nettoyage recommandés, et éliminez
régulièrement les saletés accumulées sur les roulettes, car elles réduisent les propriétés de protection antistatique
des produits.
CAPACITÉ DE CHARGE
La capacité de charge de la table est de 150 kg (charge disposée de façon régulière)
ATTN! Déconnecter la machine du reseaux èlectrique avant toute réparation.
CERTIFICAT DE CONFORMITÉ AUX NORMES EUROPÉENNES DE LA MACHINE
Je soussigné Kimmo Lehti agissant pour le compte de
Treston Oy
B.P. 33, FI-40351 Jyväskylä, Finlande
certifie que la machine commercialisée décrite ci-après: Table de travail motorisée, LMT
est en conformitè avec la directive 2006/42/EU sur les machines et 2014/35/EU sur la basse tension.
Jyväskylä 2018-12-17
Kimmo Lehti
Kimmo Lehti

ASSEMBLY INSTRUCTION
905927
2018-12-14
11 (15)
ES
Reposicione la mesa:
Mueva la mesa hasta la posición más baja.
Presione de nuevo hacia abajo y mantenga presionado durante unos segundos hasta que la mesa se reposicion
CONDICIONES DE FUNCIONAMIENTO
La mesa se ha diseñado para su uso principal en montaje ligero y condiciones de interior en ausencia de humedad.
No debe ser expuesta a la humedad, sustancias corrosivas, polvo, etc. (IP20)
TENSIÓN
La mesa puede conectarse a una red de 230 V/50 Hz ó 115 V/60 Hz sin conexión a tierra.
MANEJO
La capacidad máxima de carga aparece indicada en el armazón de la mesa. La carga debe repartirse
uniformemente sobre el tablero. La mesa puede ser levantada presionando el botón de flecha hacia arriba del
control manual y bajada presionando el botón de flecha hacia abajo. El ciclo de carga del motor (ED%) es del 10%.
NIVEL DE RUIDO
El nivel de ruido está por debajo de 45 dB(A) DS/EN ISO 3746.
MANTENIMIENTO
Ni los motores ni la unidad de control de la mesa requieren mantenimiento. Las uniones con tornillo sometidas a
esfuerzos deben ser comprobadas a intervalos regulares.
Limpie regularmente la parte superior del producto con un plumero o un paño húmedo. En las áreas antiestáticas,
utilice siempre los equipos y materiales de limpieza recomendados. Dado que la presencia de suciedad sobre los
productos antiestáticos puede reducir sus capacidades antiestáticas, elimine regularmente la suciedad de las
ruedas
CARGA DE LA MESA AJUSTABLE
Capacidad de carga 150 kg con una carga repartida uniformemente
¡ ATENCIÓN ! Desconecte el equipo de la red elétrica antes de los trabajos de reparación.
DECLARACIÓN DE CONFORMIDAD CE
Treston Oy
con domicilio en PL 33, FI-40351 Jyväskylä, Finlandia
asegura que: El producto LMT con motor cumple con las directivas sobre maquinaria (2006/42/EU) y la directiva de
bajo voltage (2014/35/EU)
Jyväskylä 2018-12-17
Kimmo Lehti

ASSEMBLY INSTRUCTION
905927
2018-12-14
12 (15)
IT
Per azzerare il livello del tavolo: Spostare il tavolo allaposizione più bassa.
Premere di nuovo per alcuni secondi fino all’azzeramento del tavolo.
CONDIZIONI DI ESERCIZIO
Il tavolo è stato progettato per essere utilizzato prevalentemente con componenti leggeri, al chiuso e in ambienti
asciutti. Il tavolo non deve essere esposto all'umidità, all'azione di agenti corrosivi, polvere, ecc. (IP20)
TENSIONE
Il tavolo può essere collegato a una rete senza messa a terra di 230 V / 50 Hz o 115 V / 60 Hz.
FUNZIONAMENTO
Sul telaio del tavolo è indicata la portata massima. Il carico dovrà essere distribuito uniformemente su tutta la
superficie del tavolo. Per sollevare e abbassare il tavolo, premere rispettivamente il tasto freccia verso l’alto o verso
il basso sul dispositivo di comando manuale. Il tasso di utilizzo del motore (ED%) è del 10 %.
LIVELLO DI RUMORE
Il livello di rumorosità è inferiore a 45 dB(A) DS/EN ISO 3746.
MANUTENZIONE
I motori e l’unità di comando del tavolo non richiedono interventi di manutenzione. Gli accoppiamenti a vite
soggetti a sollecitazioni devono essere controllati a intervalli regolari. Spolverare regolarmente la parte superiore
del prodotto con uno strofinaccio o un panno umido. Rispettare sempre le istruzioni relative alle attrezzature e ai
materiali per la pulizia nelle aree ESD. Rimuovere regolarmente lo sporco dalle ruote. Lo sporco compromette le
funzioni ESD dei prodotti ESD.
PORTATA DEL TAVOLO REGOLABILE
Capacità di carico 150 kg con carico uniformemente distribuito
NOTA! Prima di eseguire i lavori di riprazione disconnettere il dispositivo dalla corrente elettrica.
CE - DICHIARAZIONE DI CONFORMITÀ
L’azienda
Treston Oy
PL 33, FI-40351 Jyväskylä, Finland
dichiara che il prodotto: Light Motor Table, LMT
è conforme alle direttive relative ai macchinari (2006/42/EU) e alle direttive relative alla bassa tensione
(2014/35/EU)
Jyväskylä 2018-12-17
Kimmo Lehti

ASSEMBLY INSTRUCTION
905927
2018-12-14
13 (15)
DA
Nulstil bordet:
Sæt bordet i den laveste position.
Tryk nedad igen, og hold det i et par sekunder, indtil bordet er nulstillet.
BETJENINGSFUNKTIONER
Bordet er hovedsageligt designet til let monteringsarbejde i tørre omgivelser indendørs. Det må ikke udsættes for
fugt, ætsende stoffer, støv osv. (IP20)
SPÆNDING
Bordet kan tilsluttes et lysnet på 230 V/50 Hz eller 115 V/60 Hz uden jordforbindelse.
DRIFT
Den maksimale belastningskapacitet er angivet på bordets ramme. Belastningen skal fordeles jævnt på
bordpladen. Bordet hæves, når der trykkes på pilen, som peger opad, på den manuelle styreenhed, og det sænkes,
når der trykkes på pilen, som peger nedad. Motorens belastningsfaktor (ED%) er 10 %.
LYDNIVEAU
Lydniveauet er under 45 dB(A) DS/EN ISO 3746.
VEDLIGEHOLDELSE
Bordets motorer og kontrolenhed kræver ingen vedligeholdelse. Skruekoblinger, der belastes, bør kontrolleres med
jævne mellemrum.
Tørk av toppen på produktet regelmessig med en støvkost eller fuktig støvklut. Bruk alltid rengjøringsutstyret og
-midlene som anbefales for ESD-området. Fjern smuss fra hjulene regelmessig da smuss på ESD-produkter vil
nedsette ESD-funksjonene.
BELASTNING AF DET JUSTERBARE BORD
Maks. belastning er 150 kg med jævn belastning
NOTE! Fjern elstik før reparation.
I OVERENSSTEMMELSE MED EU DEKLARATION
Treston Oy
P.O.Box 33, FI-40351 Jyväskylä, Finland
Garanterer at LMT arbejdsbord med motor er l henhold til Maskin Direktiv (2006/42EU) og Lav Volt Direktiv
(2014/35/EU)
Jyväskylä 2018-12-17
Kimmo Lehti

ASSEMBLY INSTRUCTION
905927
2018-12-14
14 (15)
NO
Tilbakestill bordet: Still inn bordet til laveste stilling.
Trykk ned igjen og hold i noen sekunder, til bordet tilbakestilles.
DRIFTSFORHOLD
Bordet er laget hovedsaklig for montering innendørs under tørre forhold. Det må ikke utsettes for fuktighet,
korroderende stoffer, støv osv. (IP20)
SPENNING
Bordet kan koples til et ujordet nettverk på 230 V/50 Hz eller 115 V/60 Hz.
BRUK
Maks belastning er markert på bordrammen. Belastningen bør fordeles jevnt på bordplaten. Bordet kan heves ved
å trykke på knappen med pil oppover på den manuelle kontrollenheten, og senkes ved å trykke på knappen med pil
ned. Motorens driftssyklus (ED %) er 10 %.
STØYNIVÅ
Støynivået er under 45 dB (A) DS/EN ISO 3746.
VEDLIKEHOLD
Motorene og bordets kontrollenhet trenger ikke vedlikehold. Koplingsskruer under belastning bør sjekkes ved
jevne mellomrom. Tør regelmæssigt støv af produktets overflade med en støveklud eller en fugtig klud. Brug altid
anbefalet rengøringsudstyr og -midler på steder, hvor der kan forekomme statisk elektricitet. Eftersom snavs på
produkter, der danner statisk elektricitet, kan forringe disse produkters funktion, skal man regelmæssigt fjerne
snavs fra hjulene.
BELASTNING PÅ JUSTERBART BORD
Maksimal belastning er 150 kg ved jevn fordeling
Viktig! Trekk ut strømkontakten til maskinen når det skal utføres reparasjonsarbeid.
EU SAMSVARSERKLÆRING FOR CE-MERKEDE PRODUKTER
Vi
Treston Oy
PL 33, SF-40351, Jyväskylä, Finland
forsikrer at dette produkt: LMT arbeidsbord med motordrift er i samsvar med Maskindirektiv (2006/42/EU) or
Lavspenningsdirektiv (2014/35/EU)
Jyväskylä 2018-12-17
Kimmo Lehti

ASSEMBLY INSTRUCTION
905927
2018-12-14
15 (15)
NL
Tafel resetten:
Zet het tafelblad in de laagste stand.
Houd het blad daarna nog enkele seconden omlaag gedrukt om de tafelinstellingen te resetten.
GEBRUIKSOMSTANDIGHEDEN
De tafel is ontworpen voor lichte assemblagewerkzaamheden in droge omstandigheden binnenshuis. De tafel mag
niet worden blootgesteld aan vocht, corrosieve stoffen, stof etc. (IP20)
VOLTAGE
De tafel kan worden aangesloten op een niet-geaard netwerk van 230 V/50 Hz of 115 V/60 Hz.
BEDIENING
De maximale belasting van de tafel is aangegeven op het frame. De belasting moet gelijkmatig worden
verdeeld over het tafelblad. De tafel kan omhoog worden gebracht door te drukken op de pijl omhoog op het
handbedieningspaneel, en omlaag worden gebracht door te drukken op de pijl omlaag. De belastingscyclus van de
motor (ED%) is 10 %.
GELUIDSNIVEAU
Het geluidsniveau is lager dan 45 dB(A) DS/EN ISO 3746.
ONDERHOUD
De motoren en de bedieningseenheid van de tafel zijn onderhoudsvrij. Schroefkoppelingen onder spanning moeten
regelmatig worden gecontroleerd.
Stof de bovenzijde van het product regelmatig af met een stoffer of met een vochtige reinigingsdoek. Volg de
instructies op van de schoonmaakapparatuur en reinigingsmiddelen in de ESD-omgeving. Verwijder regelmatig het
vuil uit de wielen. Vuil heeft een ongunstig effect op de ESD-eigenschappen in ESD-producten.
BELASTING VAN DE VERSTELBARE TAFEL
Maximale belasting 150 kg bij gelijkmatige verdeling
ATTENTIE! Haal de stekker uit het stopcontact van de controller box als u reparatiewerkzaamheden aan de tafel of
het mechanisme uit wilt voeren.
DE EUROPESE VERKLARING VAN CONFORMITEIT
Wij Treston Oy,
P.O.Box 33, 40351 Jyväskylä, Finland
Verklaren dat dit product: ”Light Motor Table, LMT”
voldoet aan de richtlijn Machinery Directive (2006/42/EU) and Low Voltage Directive (2014/35/EU).
Jyväskylä 2018-12-17
Kimmo Lehti
