TriangleTube ESPRIT EX User manual

1 2
2
MANUEL DE L’UTILISATEUR P.1-P.10
OWNER’S MANUAL P.11 - P19
BENUTZERHANDBUCH P.20 - P.29
F
ESPRIT EX
Manuel Esprit EX.indd 1 15/07/2009 09:19:03

1 2
2
PRÉAMBULE
Cher client,
Vous venez de faire l’acquisition d’un produit audio vidéo TRIANGLE. Nous vous en
félicitons et vous remercions de votre confiance.
Nous vous souhaitons de nombreuses heures de plaisir et d’émotion à l’écoute de
ce produit qui a bénéficié d’une attention de tous les instants lors de sa fabrication.
Votre enceinte TRIANGLE a été mise au point de manière à vous apporter la
plus grande facilité d’utilisation et une grande satisfaction d’écoute. Vous tirerez
pleinement parti de ce produit en suivant les quelques conseils qui suivent.
Déballage et manipulations:
Ouvrir le carton et retirer toutes les agrafes, puis sortir l’enceinte.
Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre
revendeur.
Votre enceinte utilise des matériaux précieux, comme le titane qui forme le dôme
brillant du haut parleur d’aigu (tweeter). Celui-ci est particulièrement fragile et ne
doit pas être touché avec les doigts, ni même un chiffon (éventuellement effleuré
avec un pinceau non synthétique et très doux).
La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et
non pelucheux.
La surface de l’enceinte est synthétique et peut être nettoyée à l’eau pour enlever
une éventuelle tâche.
Avant de jeter les emballages, vérifiez qu’il ne reste rien à l’intérieur.
Manuel Esprit EX.indd 2 15/07/2009 09:19:03

3 4
4
6
Branchement :
Prévoyez un câble de section suffisante et spécialement conçu pour le
branchement d’enceintes acoustiques. Nos enceintes sont toutes conçues avec
nos propres câbles Haute définition TRIANGLE, qui donneront donc les meilleurs
résultats.
Utilisez des longueurs de câble identiques pour les voies droite et gauche.
Veillez à respecter les polarités + et - pour chaque voie
PRECAUTIONS :
Si une des enceintes est placée près d’un téléviseur à tube cathodique, les
couleurs de l’écran peuvent être perturbées par le magnétisme de l’enceinte.
Veillez à respecter une distance minimum de 1 mètre. Cette précaution n’est
pas nécessaire pour les voies centrales : elles sont blindées (limitation du
champ magnétique rayonné).
CONSEIL D’UTILISATION

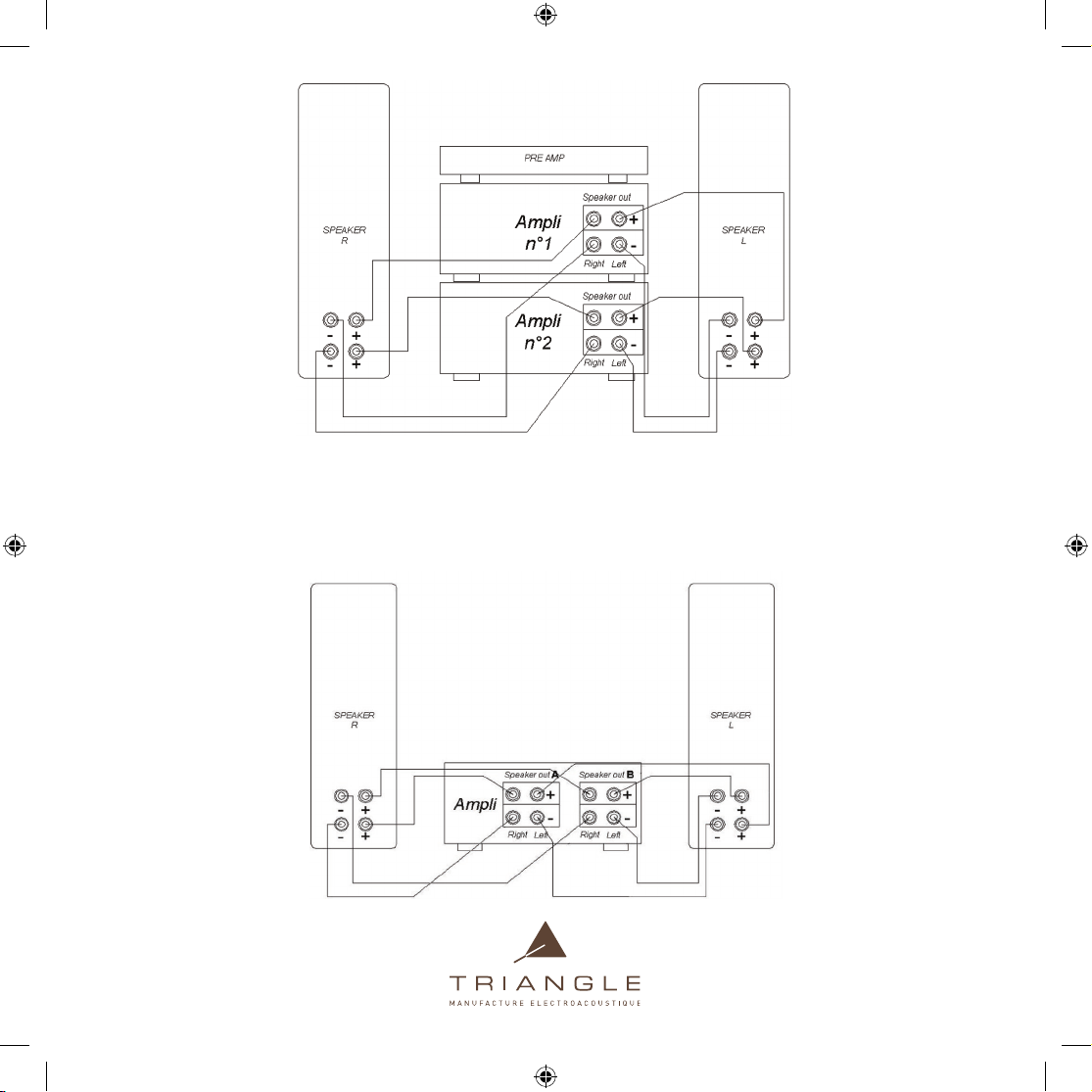

Le bicablâge et la bi- amplification
Pour ceux qui souhaitent encore améliorer leur système d’écoute, il est possible
d’utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme
Esprit Ex sont bicâblabes ou bi-amplifiables.
Avec la bi-amplification, on supprime totalement les interférences entre les
haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par
son amplificateur. Il est obligatoire d’utiliser des amplificateurs identiques afin
de garder l’homogénéité de l’enceinte.
Pour cela, il vous suffit de retirer les platines de connexion du bornier et d’uti-
liser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut sont les
entrées du signal pour le registre médium / aigu, tandis que les bornes du bas
sont les entrées du signal pour le registre grave.
Un amplificateur vous servira pour alimenter le registre grave, et le deuxième
pour les registres médium et aigu (voir le schéma ci-dessous).
Manuel Esprit EX.indd 3 15/07/2009 09:19:03

3 4
4
6
A défaut d’utiliser deux amplificateurs, vous pouvez n’en utiliser qu’un seul, si
ce dernier dispose de deux groupes d’enceintes A et B. Il faudra sélectionner les
deux groupes. Il s’agit alors de bicâblage et non de bi-amplification.
Manuel Esprit EX.indd 4 15/07/2009 09:19:09

3 4
5 6
6

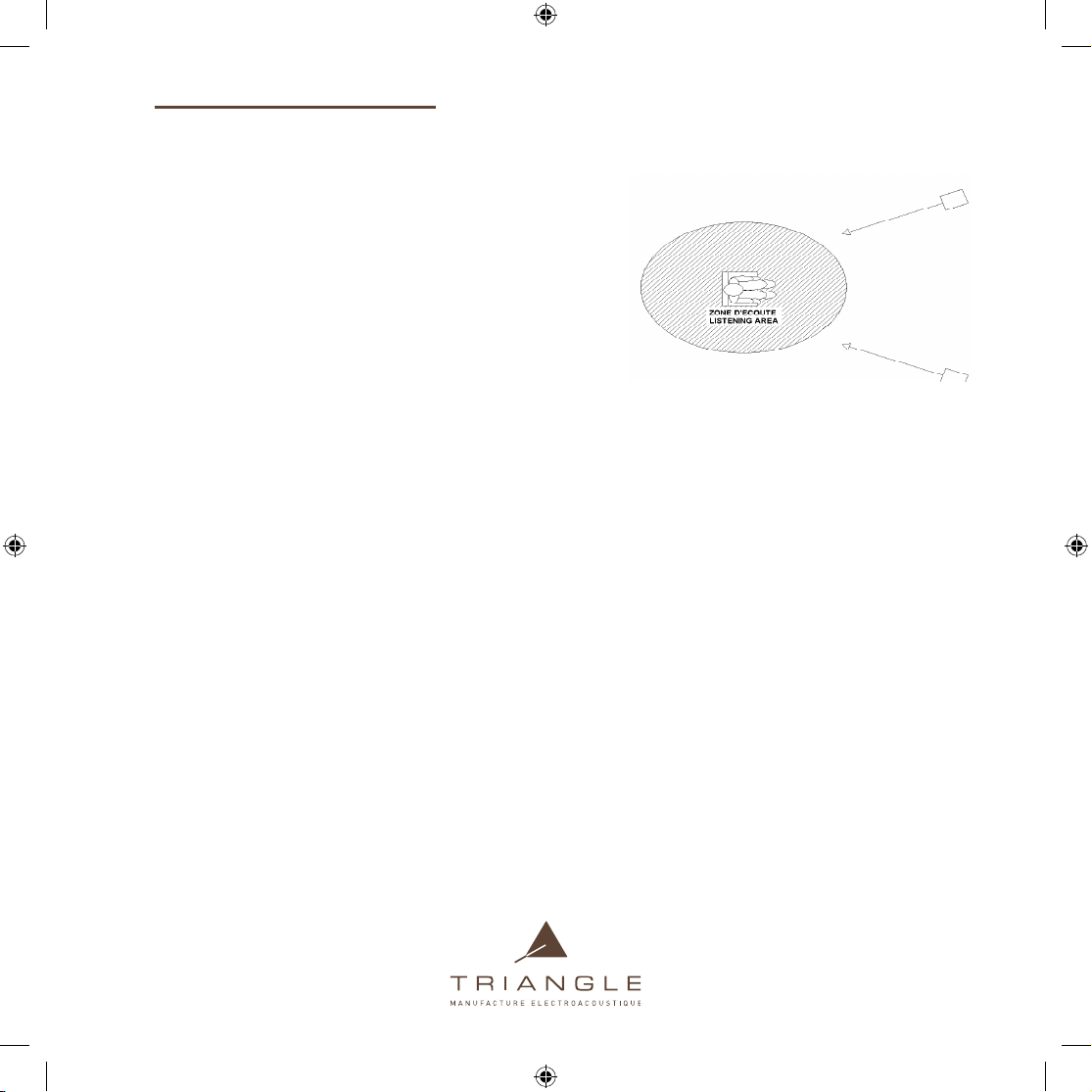

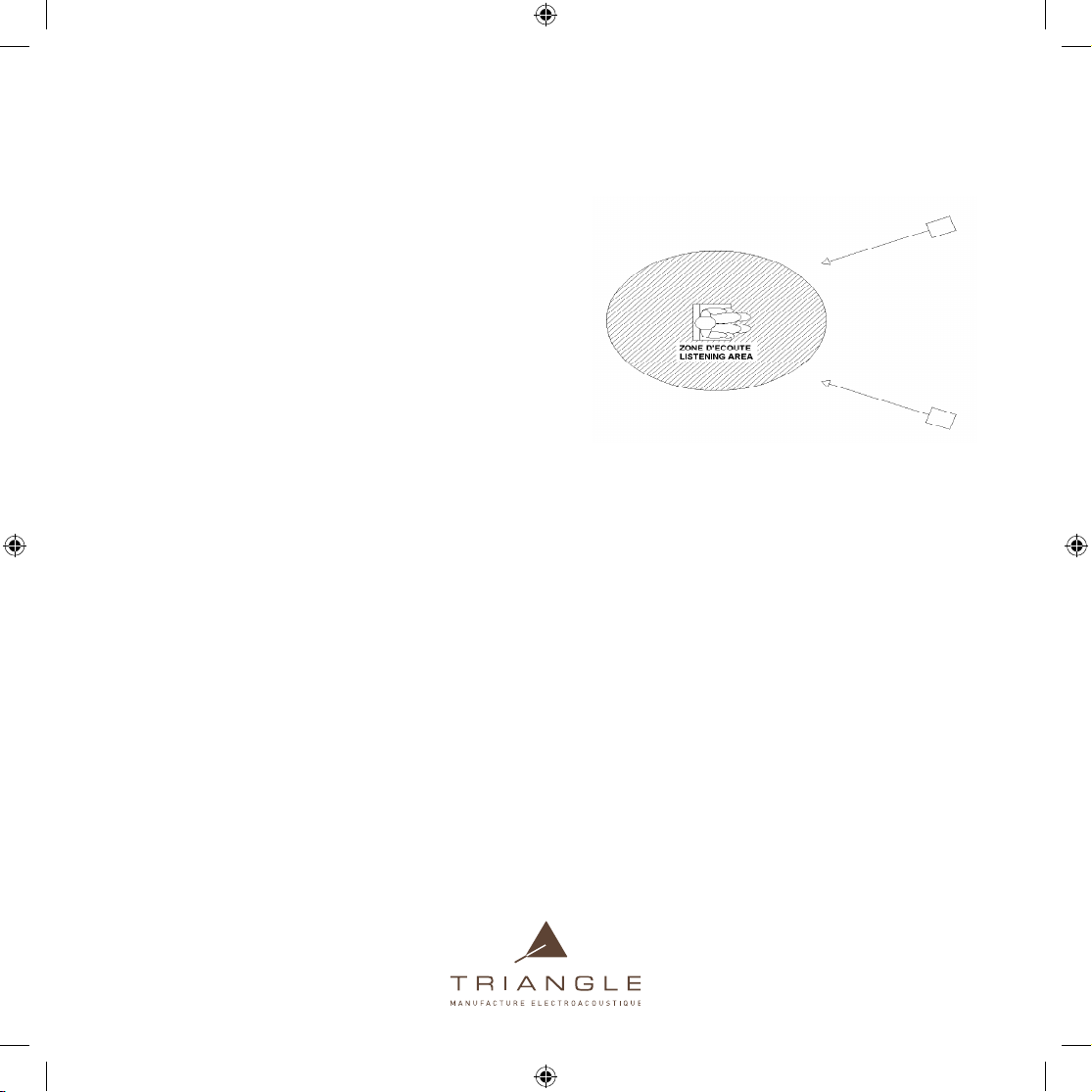

Placement pour la stéréo :
Les enceintes de la gamme Esprit Ex sont faciles à placer, la bibliothèque a spéciale-
ment été prévue pour fonctionner dans diver-
ses congurations, comme sur des étagères,
sur un bureau, au sol ou sur support prévu à
cet eet.
Pour le placement de vos enceintes, veillez à
respecter les règles suivantes :
Evitez les pièces trop réverbérantes, type salle•
avec carrelage sans tapis et ayant des fenêtres
sans rideau.
Votre zone d’écoute ne doit pas être trop proche des enceintes : une distance mini-•
mum 2 mètres doit être respectée.
L’écart entre les enceintes doit également être au minimum de 2 mètres pour•
garantir un eet stéréo de bonne qualité.
Si possible, disposez les enceintes de manière à ce qu’elles «diusent» dans le sens•
de la longueur de la pièce.
Evitez le placement dans les coins de la pièce. Ils favorisent l’excitation des•
résonnances propres à la pièce. Pour une colonne laissez un espace minimum de
40 centimètres entre le mur et l’enceinte. Jouez sur le positionnement des encein-
tes par rapport au mur arrière. Généralement, une position proche du mur arrière
a pour eet d’améliorer la réponse dans les basses fréquences (au détriment de
l’image). Inversement, une position éloignée du mur favorise la reproduction d’une
image sonore large et profonde (procédez à quelques essais pour trouver le meilleur
compromis dans votre pièce).
Manuel Esprit EX.indd 5 15/07/2009 09:19:09

3 4
5 6
6
Placement pour le Home cinéma :
L’installation typique d’un ensemble home
cinéma comprend :
Deux enceintes principales gauche et1.
droite
Une voie centrale2.
Un ou plusieurs caissons de grave3.
Plusieurs voies arrières (signal 5.1 : 24.
voies arrières, signal 6.1 : 3 voies arrières,
signal 7.1 : 4 voies arrières).
Pour placer les enceintes principales de
manières optimales, il faut veiller à respecter les mêmes critères que pour une
installation purement stéréo (voir paragraphe précédent).
La voie centrale doit être placée sur la ligne formée par les deux enceintes•
principales. Un support a été spécialement conçu pour lui assurer la meilleure
stabilité. (N’hésitez pas à contacter votre revendeur à ce sujet)
L’utilisation d’un caisson de grave est particulièrement recommandée pour•
une utilisation en home cinéma afin de pouvoir restituer le canal des effets
spéciaux dans l’extrême grave qui sont enregistrés sur des supports tels que
les DVD audio ou vidéo. Son placement n’est pas critique si vous sélectionnez
une fréquence de raccordement avec les voies principales en dessous de
80Hz. Au dessus de cette fréquence, il faut mieux rapprocher le caisson des
enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à
ne pas le placer dans un coin de la pièce, pour éviter de créer des résonnances
désagréables.
Manuel Esprit EX.indd 6 15/07/2009 09:19:09

7 8
8
Il est conseillé de placer les voies arrières entre 1, 5 mètres et 2 mètres de•
hauteur. Elles sont là pour restituer une ambiance. L’auditeur ne doit pas
les localiser. Il ne faut donc pas les placer à hauteur d’oreille. Sur les voies
arrières TRIANGLE sont équipées de points de fixation murale. Veillez à prévoir
une fixation en adéquation avec le poids de l’enceinte.
Si vous utilisez des bibliothèques dans votre installation Home cinéma, il est•
conseillé de positionner l’amplificateur sur « SMALL » pour limiter le grave.
Vous trouverez toutes les autres indications pour paramétrer votre installation
dans le manuel d’utilisation de votre amplificateur A/V.
Choix de l’Amplificateur :
Prévoyez un amplificateur de bonne qualité et de puissance suffisante. Il est
préférable d’utiliser raisonnablement un ampli puissant, qui risque moins de
distordre, que de « pousser » un ampli peu puissant qui va écrêter et mettre
sérieusement en danger la vie de vos hauts parleurs. Lorsqu’un amplificateur
est utilisé à sa puissance maximum, l’aigu devient désagréable, la musique et les
instruments ne sont plus très clairs.
Les hauts-parleurs semblent « cracher » et distordre. Il faut baisser le son
immédiatement car cela risque d’endommager vos enceintes. N’oubliez pas de
respecter la puissance admissible par vos produits. En général les amplificateurs
ont des potentiomètres (bouton de volume) logarithmiques. Ceci signifie que le
volume varie beaucoup au début de la course du potentiomètre et peu sur la fin.
De ce fait en position milieu, le maximum de puissance est quasiment atteint.
Les graves sont particulièrement gourmands en puissance. Les musiques qui en
sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le
potentiomètre de celui-ci est loin d’être au maximum. Soyez vigilant.
Si vous voulez profitez longtemps de vos enceintes, ne les surexploitez pas. Si
vous souhaitez écouter à plus fort volume, préférez un modèle d’amplificateur
de puissance supérieure.
Manuel Esprit EX.indd 7 15/07/2009 09:19:09

7 8
8
NOTE SUR LA GARANTIE
Vos enceintes TRIANGLE bénéficient d’une garantie de 5 ans. Cette période est
limitée à deux ans pour les amplificateurs des caissons de grave.
Cette garantie prend effet à partir de la date d’achat et couvre tous les défauts de
fabrication ou les dommages que pourraient subir votre enceinte, résultant de ces
mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur
du produit et seulement après réception du coupon de garantie par la société
TRIANGLE, accompagné du double de la facture d’achat.
Elle n’est pas transmissible en cas de revente dudit produit. De plus elle cesserait
de plein droit en cas de panne résultant d’un mauvais traitement ou de mauvaises
manipulations.
Sont exclus de la garantie :
Bobine brûlée par excès de puissance•
Toute panne résultant d’une utilisation à des fins professionnelles•
(sonorisation, public-adress, etc.)
Toute panne résultant d’une exposition dans une pièce trop humide•
Membrane crevée ou arrachée•
Dôme ou cône écrasé•
Suspension déchirée•
Toute panne résultant d’un choc mécanique (chute, écrasement etc.)•
Toute panne résultant de l’intervention d’une personne non habilitée par•
Triangle
Impacts sur l’ébénisterie (rayures, écrasements, chocs divers)•
Manuel Esprit EX.indd 8 15/07/2009 09:19:09

9 10
10
RECYCLAGE
Protection de l’environnement :
· Votre produit contient de nombreux matériaux valorisables ou recyclables
· En fin de vie, confier le à un point de vente spécialisé.
Procédure pour faire réparer sous garantie :
Si l’enceinte est utilisée dans son pays d’acquisition, vous contacterez le revendeur
qui a vendu cette enceinte.
Si l’enceinte est utilisée dans un pays autre que son pays d’achat vous contacterez
le distributeur national qui vous informera de l’endroit où votre équipement pourra
être réparé. Vous pouvez appeler TRIANGLE en France ou consulter notre site
Internet pour trouver les coordonnées de votre distributeur local.
Manuel Esprit EX.indd 9 15/07/2009 09:19:10

9 10
10
Produits HEYDA EX VOCE EX TITUS EX COMETE EX ALTEA EX ANTAL EX
Sensibilité (dB/W/m)
91 92 91 90 91 91
Bande passante (+ - 3dB Hz - kHz)
100 - 20 60 - 20 55 - 20 50 - 20 45 - 20 40 - 20
Puissance admissible (W)
60 80 60 80 100 120
Puissance crête répétitive (W)
120 160 120 160 200 240
Nombre de voies
2 2 2 2 2,5 3
Impédance Nominale
8 8 8 8 8 8
Impédance Minimale
3,8 5,1 3,8 4,4 4,4 3,4
Fréquence de coupure grave (Hz)
250 250
Fréquence de coupure aigü (KHz)
2,5 2,3 2,5 2,5 2,5 2,5
Dimensions (mm, H x L x P)
320x190x130 190x535x310 320x190x300 420x200x335 1000x200x335 1080x200x355
Dimensions avec socle (mm, H x L x P)
1060x370x380 1140x370x380
Poids (kg)
5 10 6,5 8,5 20 22,5
CARACTERISTIQUES
Manuel Esprit EX.indd 10 15/07/2009 09:19:10

11 12
OWNER’S MANUAL P.11 - P.19
MANUEL DE L’UTILISATEUR P.1-P.10
BENUTZERHANDBUCH P.20 - P.29
EN
ESPRIT EX
Manuel Esprit EX.indd 11 15/07/2009 09:19:10

11 12
INTRODUCTION
UNPACKING
Dear Customer,
Thank you and congratulations on the purchase of your TRIANGLE audio video
product.
At TRIANGLE, we take the utmost care during design and manufacture to ensure
that you will have many hours of enjoyment and listening pleasure with our
products. Your TRIANGLE loudspeaker has been developed for maximum ease of
use, for the highest level satisfaction in terms of listening experience. You will get
the best from this high-quality product by following these guidelines.
OWNER’S MANUAL P.11 - P.19
MANUEL DE L’UTILISATEUR P.1-P.10
BENUTZERHANDBUCH P.20 - P.29
Open the box and remove all staples, then carefully take the speaker out of the
box. When unpacking, if you notice any defects on any of its elements, contact your
dealer.
Before disposing of the packaging, check that nothing is left inside.
Manuel Esprit EX.indd 12 15/07/2009 09:19:10

13 14
14
16
Connections :
For optimal sound reproduction, we suggest you choose a loudspeaker cable of
sufficient high quality to connect your amplifier to your TRIANGLE loudspeakers.
TRIANGLE’s high definition OFC cable will guarantee the best results. You should
use cables of the same length for the left and right channels and take special care
to respect the + and - polarities for each channel.
RECOMMENDATIONS FOR USE
ATTENTION:
If one of the speakers is placed next to a television, color settings may be affected
by the speaker’s magnetism. Keep a minimum distance of 1 m. This precaution
is not necessary for central speakers, which are shielded (protected against
magnetic field interference).
Bi-wiring and bi-amplification
For those wishing to improve their listening system further, it is possible to use
bi-wiring or bi-amplification. All loudspeakers in the Esprit range (except rear
loudspeaker) can be bi-wired or biamplified.
With bi-amplification, interference between the woofers and other drivers is
totally eliminated, as each one is driven by its amplifier. It is obligatory to use
identical amplifiers to conserve the uniformity of the loudspeaker.
To do this, remove the terminal connection straps and use two stereo amplifiers.
On the speakers, the upper terminals are the signal inputs for the midrange
treble band, and the lower terminals are the signal inputs for the bass.
Use one amplifier to feed the bass, and the second for the midrange and treble
(see the diagram below).
Manuel Esprit EX.indd 13 15/07/2009 09:19:10

13 14
14
16
Instead of two amplifiers, you can use a single amplifier if it is equipped with two
sets of speakers A and B. Both sets should be selected. This is biwiring and not bi-
amplification.
Manuel Esprit EX.indd 14 15/07/2009 09:19:11

13 14
15 16
16
Positioning for the stereo:
When positioning your loudspeakers, apply the following rules:
Avoid rooms with too much reverberation,•
such as tiled rooms without carpets or
curtains.
Your listening area should not be too close to•
the loudspeakers, leave a minimum of 2 m.
The distance between the speakers should•
be a minimum of 2 m for a good stereo
effect. If possible, place the speakers so that
they «diffuse» along the
If possible, place the speakers so that sound is «diffused» lengthwise within•
the room.
Avoid placing them in corners as this excites the room’s own resonance. Leave•
at least 40 cm between the wall and the speaker. Adjust the position of the
speakers in relation to the rear wall. Generally, a position close to the rear wall
improves the response in low frequencies (to the detriment of the image) and
inversely, a position far from the wall reproduces a wide and deep sound image.
Carry out several test positions to find the best room set up.
Manuel Esprit EX.indd 15 15/07/2009 09:19:11

13 14
15 16
16
Positioning for Home Cinema:
A typical home cinema installation includes:
Two main left and right speakers1.
A central speaker2.
One or several subwoofers3.
Several surround speakers4.
signal 5:1: 2 rear speakers•
signal 6:1: 3 rear speakers•
signal 7:1: 4 rear speakers•
To place the main speakers in the best position, follow the same rules as for a
stereo installation (see previous paragraph on stereo positioning).
The central speaker should be placed along the line formed by the two main•
speakers. Special The central speaker should be placed along the line formed
by the two main speakers. Special stands are available for the central speakers
(contact your dealer).
For home cinema setups a subwoofer is particularly recommended to•
reproduce the low register special effects channel featured on supports such
as audio or video DVDs. The positioning of the subwoofer is not critical if you
select a crossover frequency below 80Hz. Above this frequency, it is better to
move the subwoofer closer to the main speakers, the best position being in
between the two main speakers. Ensure that it is not placed in the corner of the
room to avoid creating unpleasant resonance.
Manuel Esprit EX.indd 16 15/07/2009 09:19:11

17 18
18
We recommend that you place the rear speakers at between 1.5 and 2 m in•
height. Their role is to reproduce surround sound; the listener should not be
able to locate them and they should not be placed at ear level. TRIANGLE’s rear
speakers are supplied with special wall mount accessories. Ensure that you
take into account the weight of the speaker when fixing it onto the wall. You will
find further instructions for configuring your installation in your A/V amplifier
owner manual.
Choosing the Amplifier;
For optimal results, it is important to choose a good quality amplifier with
sufficient power. It is preferable to use a powerful amplifier within reasonable
limits, with less risk of distortion, than demanding too much from a less
powerful amplifier, which will ultimately clip and seriously risk damaging your
loudspeakers. Finally, remember that a volume dial set at medium position does
not mean that the amplifier is at «medium» power. It mainly depends on input
sensitivity and source output level.
For further information concerning your system, please consult our website:
www.triangle-fr.com
WARRANTY INFORMATION
Your TRIANGLE loudspeaker is covered by a 5 year warranty. This warranty is valid
for a period of 2 years for subwoofer amplifiers. The warranty takes effect from
the date of purchase and covers any manufacturing defect or the damage caused
to your loudspeaker as a direct result of the defect. This warranty is granted solely
to the original purchaser, and is not transferable if the product is sold. To validate
your warranty, return the warranty card to TRIANGLE together with a copy of the
purchase invoice. Please note that the warranty becomes invalid if any damage or
malfunction arises from misuse or careless handling of the product.
Manuel Esprit EX.indd 17 15/07/2009 09:19:11

17 18
18
The following problems are not covered by the warranty:
A burned out voice coil resulting from overload.•
Any fault arising from professional usage (public sound systems, public-•
address systems etc).
Any fault arising from storage in high humidity areas.•
A pierced or torn membrane.•
A dented cone or dome.•
A torn suspension.•
Any fault resulting from a mechanical shock (ex. if dropped or crushed).•
Any fault arising from servicing by anyone other than an authorized TRlANGLE•
service technician.
Crushed cabinet•
Warranty repair procedure:
If the speaker is being used in the country of purchase, you should contact the
dealer who sold the speaker. If it is being used outside the country of purchase, you
should contact the national distributor who will advise you on where to send the
speaker for repair. You can call TRIANGLE in France or visit our web site to get the
contact details of your local distributor.
Manuel Esprit EX.indd 18 15/07/2009 09:19:12

19 19
RECYCLING
Environmental protection:
Your product contains several components and materials which can be recovered
or recycled. It should be disposed of at a suitable recycling facility.
Products
HEYDA EX VOCE EX TITUS EX COMETE EX ALTEA EX ANTAL EX
Sensitivity (dB/W/m)
91 92 91 90 91 91
Bandwidth (+ - 3dB Hz - kHz)
100 - 20 60 - 20 55 - 20 50 - 20 45 - 20 40 - 20
Power handling (W)
60 80 60 80 100 120
Repetitive peak power (W)
120 160 120 160 200 240
Ways
2 2 2 2 2,5 3
Nominal impedance
8 8 8 8 8 8
Minimum impedance
3,8 5,1 3,8 4,4 4,4 3,4
Low frequency roll-off (Hz)
250 250
High frequency roll-off (KHz)
2,5 2,3 2,5 2,5 2,5 2,5
Dimensions (mm, H x L x P)
320x190x130 190x535x310 320x190x300 420x200x335 1000x200x335 1080x200x355
Dimensions with pedestal (mm, H x L x P)
1060x370x380 1140x370x380
Net weight (kg)
5 10 6,5 8,5 20 22,5
TECHNICAL SPECIFICATIONS
Manuel Esprit EX.indd 19 15/07/2009 09:19:12

20 21
BENUTZERHANDBUCH P.20 - P.29
MANUEL DE L’UTILISATEUR P.1-P.10
OWNER’S MANUAL P.11 - P.19
ESPRIT EX
Manuel Esprit EX.indd 20 15/07/2009 09:19:12
