GAMME Odyssey
Mode d’emploi
Owner’s manual

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
Nous vous remercions d’avoir choisi un produit TRIANGLE. Nous vous souhaitons de passer de nombreux et
agréables moments d’écoute.
Votre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d’utilisation et
une grande satisfaction d’écoute. C’est un produit haut de gamme dont vous tirerez pleinement parti en suivant les
quelques conseils qui suivent.
INSTALLATION DU ODYSSEY TABLE SUPPORT
Déballez les produits. Posez l’enceinte sur le support et ajustez l’angle entre le sol et l’enceinte pour orienter l’émission sonore vers la zone d’audition.
INSTALLATION DU ODYSSEY STAND SUPPORT
Déballez les produits. Montez le support (utiliser la clé et les vis fournies 1&2). Retirez les opercules derrière l’enceinte et fixez cette dernière
sur le support à l’aide des vis fournies 1. Faites passez le câble de branchement amplificateur/enceinte dans le tube et connectez les câbles sur le
bornier (voir chapitre branchement).

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
INSTALLATION DU TRIANGLE WALL SUPPORT
Fixation de l’ODYSSEY major
Retirez les deux capuchons plastique sur l’arrière de l’enceinte A
puis devissez les vis 4pour enlever la plaque D. Vissez les pièces
Bavec les vis 1.
Fixez sur votre mur le support Cà l’aide des vis 2. Emboîtez les
pièces Bet Censemble. Ajustez l’angle de diffusion des enceintes
vers la zone d’écoute. Terminez la fixation de vos enceintes en
vissant les vis 3.
Fixation de l’ODYSSEY minor
Retirez les deux capuchons plastique sur l’arrière de l’enceinte A.
Vissez les pièces Bavec les vis 1.
Fixez sur votre mur le support Cà l’aide des vis 2. Emboîtez les pièces
Bet Censemble. Ajustez l’angle de diffusion des enceintes vers la zone
d’écoute. Terminez la fixation devos enceintes en vissant les vis 3.

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
Ne pas mettre L’ODYSSEY major à l'horizontal

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
CONSEILS D’UTILISATION
Branchement :
Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Le câble Haute définition TRIANGLE
procurera les meilleurs résultats.
Utilisez des longueurs de câble identiques pour les voies droite et gauche.
Veillez à respecter les polarités + et - pour chaque voie.
PRECAUTIONS :
Si une des enceintes est placée près d’un téléviseur, les couleurs de l’écran peuvent être perturbées par le magnétisme de l’enceinte. Veillez à
respecter une distance minimum de 1m. Cette précaution n’est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ
magnétique rayonné).
Le bicablâge et la bi- amplification
Pour ceux qui souhaitent encore améliorer leur système d’écoute, il est possible d’utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la
gamme Odyssey sont bicâblables ou bi-amplifiables.
Avec la bi-amplification, on supprimetotalement les interférences entre les haut-parleurs degraves et les autres haut-parleurs, chacun étant conduit
par son amplificateur. Il est obligatoire d’utiliser des amplificateurs identiques afin de garder l’homogénéité de l’enceinte.
Pour cela, il vous suffit de retirer les platines de connexion du bornier et d’utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut
sont les entrées du signal pour leregistre médium / aigu, tandis queles bornes du bas sont les entrées du signal pour le registre grave.
Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).
Bi-amplification de vos enceintes principales
A défaut d’utiliser deux amplificateurs, vous pouvez n’en utiliser qu’un seul, si ce dernier dispose de deux groupes d’enceintes A et B. Il faudra
sélectionner les deux groupes. Il s’agit alors de bicâblage et non de bi-amplification.
Bicâblage de vos enceintes principales

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
Placement pour la stéréo :
Pour leplacement devos enceintes, veillez àrespecter les règles suivantes :
- Evitez les pièces trop réverbérantes, type salle avec carrelage sans
tapis et ayant des fenêtres sans rideau.
- Votre zone d’écoute ne doit pas être trop proche des enceintes :
minimum 2m
- L’écart entre les enceintes doit être au minimum de 2 m pour garantir
un effet stéréo de bonne qualité.
- Si possible, disposez les enceintes de manière à ce qu'elles
"diffusent" dans le sens de la longueur de la pièce.
- Evitez le placement dans les coins de la pièce, ils favorisent
l'excitation des résonances propres à la pièce, laissez un espace
minimum de 40cm entre le mur et l’enceinte. Jouez sur le
positionnement des enceintes par rapport au mur arrière.
Généralement, une position proche du mur arrière a pour effet d'améliorer la réponse dans les basses fréquences (au détriment de
l'image) et inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à
quelques essais pour trouver le meilleur compromis dans votre pièce).

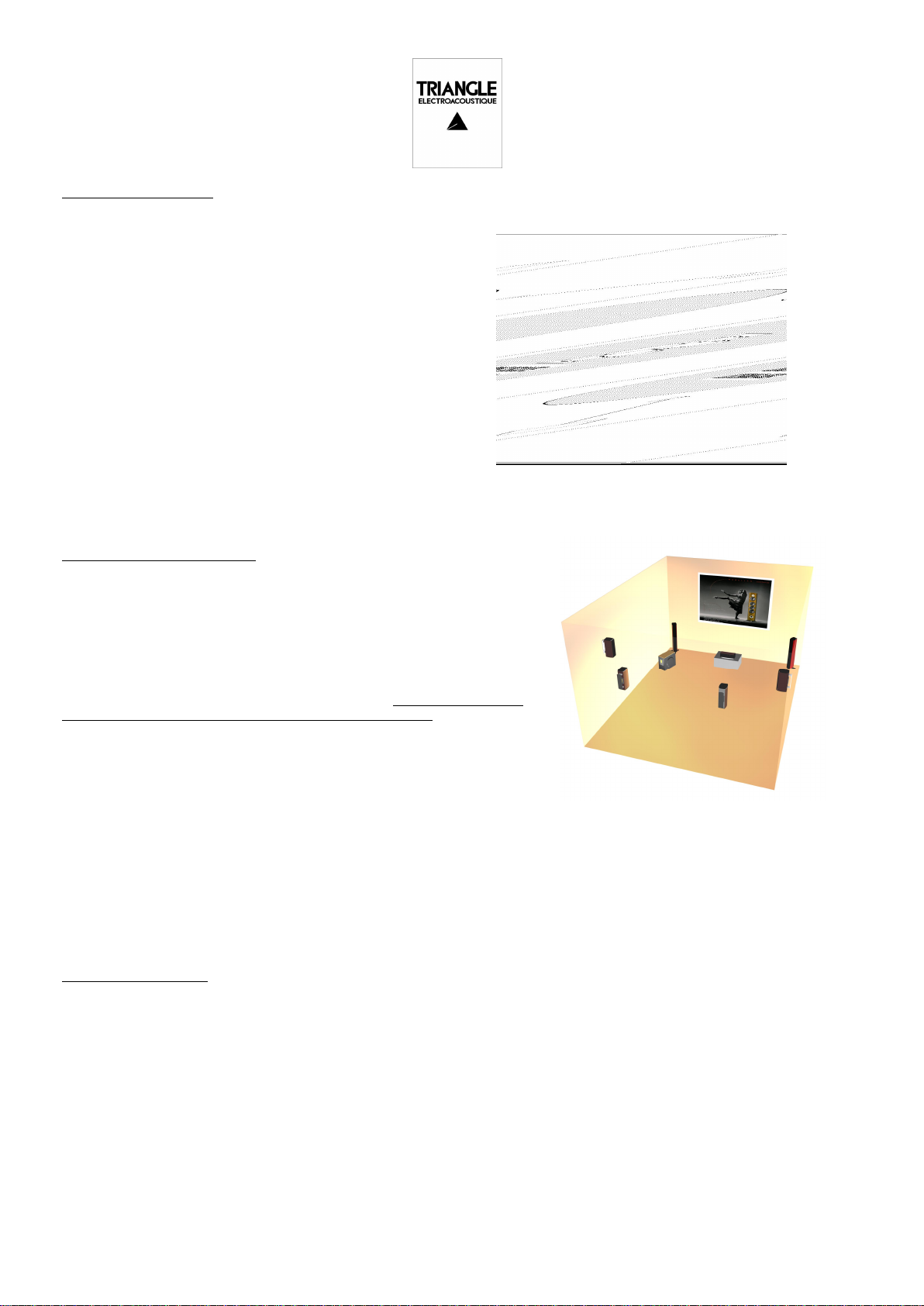

Placement pour le Home cinéma :
L’installation typique d’un ensemble home cinéma comprend :
1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies
arrières, signal 7.1 : 4 voies arrières).
Pour placer les enceintes principales de manières optimum, il faut veiller à respecter
les mêmes critères que pour une installation purement stéréo (voir paragraphe
placement pour la stéréo).
- La voie centrale est à placer sur la même ligne formée par les deux enceintes
principales. Pour les voies centrales, des pieds leur sont spécialement dédiés
(contacter votre revendeur).
- L’utilisation d’un caisson de grave est particulièrement recommandée en home cinéma pour pouvoir restituer le canal des effets
spéciaux dans l’extrême grave enregistré sur les supports tels que les DVD audio ou vidéo. Son placement est peu critique si vous
sélectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz. Au dessus de cette fréquence, il faut
mieux rapprocher le caisson des enceintes principales, la position optimum étant entre celles-ci. Veillez aussi à ne pas le placer dans un
coin de la pièce, pour éviter de créer des résonances désagréables.
- Il est conseillé de placer les voies arrières entre 1,5m et 2m de hauteur. Elles sont là pour restituer une ambiance, l’auditeur nedoit pas
les localiser. Il ne faut donc pas les placer à hauteur d’oreille. Veillez à prévoir une fixation en adéquation avec le poids de l’enceinte.
Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d’utilisation de votre amplificateur A/V.
Choix de l’Amplificateur :
Prévoyez un amplificateur de bonne qualité (le résultat n'en sera que meilleur) et de puissance suffisante. Il est préférable d'utiliser raisonnablement
un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui vaécrêter et mettre sérieusement en danger lavie de
vos haut-parleurs. Enfin, sachez qu'un bouton de volume en position médiane ne signifie aucunement que l'amplificateur n'est qu'à la « moitié » de sa
puissance. Cela dépend d'abord de la sensibilité de ses entrées et du niveau de sortie de la source utilisée.
Pour toute information complémentaire sur l’installation de votre système, vous pouvez consulter notre site internet :
www.triangle-fr.com

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
Thank you for choosing TRIANGLE loudspeakers. We all wish you many years of enjoyable listening.
To fully take advantage of your TRIANGLE loudspeakers, we suggest that during installation you pay attention to
the following instructions.
INSTALLATION OF ODYSSEY TABLE SUPPORT
Unpack the equipment. Place loudspeaker on support then you can adjust the angle between ground and loudspeaker and point the sound field
toward listening area.
INSTALLATION OF ODYSSEY STAND SUPPORT
Unpack the equipments. Set up the support (use the spanner and screws provided 1&2). Take out the plastic caps behind loudspeaker and fix
loudspeaker on thesupport with the screws provided 2.
Pass the amplifier/speaker connection cable through the tube. Finally, connect cable on the terminals (see chapter on connection).

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
INSTALLATION OF TRIANGLE WALL SUPPORT
Fixing of ODYSSEY major
Take out the two plastic caps behind loudspeaker A. Unscrew part
D. Screw part Bwith the screws 1.
Fix on the wall support Cwith screws 2. Fit together parts Binto C.
Point thesound field toward listening area. End byfixing your
loudspeakers with the screws 3.
Fixing of ODYSSEY minor
Take out the two plastic caps behind loudspeaker A. Screw part Bwith
the screws 1.
Fix on the wall support Cwith screws 2. Fit together parts Binto C.
Point thesound field toward listening area. End byfixing your
loudspeakers with the screws 3.

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
Do not put ODYSSEY major at horizontal position.

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
RECOMMENDATIONS FOR USE
Connections :
For best sound reproduction we suggest you choose a loudspeaker cable of sufficient quality to be connected between your amplifier and TRIANGLE
loudspeakers. High definition TRIANGLE OFC cable will provide the best results.
Use cables of the same length for the left and right channels.
Make sure to respect the + and - polarities for each channel.
PRECAUTIONS:
If one of the speakers is placed next to a television, the colours on the screen may be affected by the speaker's magnetism. Keep a minimum distance
of 1 m. This precaution is not necessaryfor central speakers: they areshielded (limitation of the radiated magnetic field).
Bi-wiring and bi-amplification
For those wishing to improve their listening system further, it is possible to use bi-wiring or bi-amplification. All loudspeakers in the STRATOS range
can be bi-wired or biamplified.
With bi-amplification, interference between the woofers and other drivers is totally eliminated, as each one is driven by its amplifier. It is obligatory to
use identical amplifiers to conserve the uniformity of the loudspeaker.
To do this, remove the terminal connection straps and use two stereo amplifiers. On the speakers, the upper terminals are the signal inputs for the
midrange treble band, and the lower terminals are the signal inputs for the bass.
Use one amplifier to feed the bass, and the second for the midrange and treble (see the diagram below).
Bi-amplification of your main speakers
Instead of two amplifiers, you can use a single amplifier if it is equipped with two sets of speakers A and B. Both sets should be selected. This is
biwiring and not bi-amplification.
Biwiring of your main speaker

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
NOTE ON THE WARRANTY
Your TRIANGLE loudspeaker is warranted for 5 years. This warranty takes effect from the date of
purchase and covers any manufacturing defect or damage your loudspeaker could suffer as a result of
these very same defects. This warranty is granted solely to the first user of the product, and is not
transmittable in the case of resale. For prompt after sales service, please fill out the enclosed coupon
and mail it to TRIANGLE authorized distributor in your country, together with proof of purchase (copy of
invoice). Please note, this warranty is voided if any fault arises from ill-treatment or careless handling of
the product.
The following is not warranted :
-A burned voice coil due to overload
-A pierced or torn-off membrane
-A crushed cone or dome
-A torn out suspension
-Any fault resulting from a mechanical shock
-Any fault arising from storage in high humidity environments
-Any fault arising from the intervention of a person not authorized by TRlANGLE
-Any fault arising from professional usage (sound reinforcement, public-address, etc.)
NOTE SUR LA GARANTIE
Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette garantie prend effet à partir de la
date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre
enceinte résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier
utilisateur du produit et seulement après réception du coupon de garantie par la société
TRIANGLE, accompagné du double de la facture d’achat.
Elle n'est pas transmissible en cas de revente dudit produit. De plus elle cesserait de plein droit en cas
de panne résultant d'un mauvais traitement ou de mauvaises manipulations.
Sont exclus de la garantie :
-Bobine brûlée par excès de puissance
-Toute panne résultant d’une utilisation à des fins professionnelles (sonorisation, public-adress, etc.)
-Toute panne résultant d’une exposition dans une pièce trop humide
-Membrane crevée ou arrachée
-Dôme ou cône écrasé
-Suspension déchirée
-Toute panne résultant d'un choc mécanique (chute, écrasement etc.)
-Toute panne résultant de l'intervention d'une personne non habilitée par Triangle
-Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
ODYSSEY Minor www.triangle-fr.com
Enceinte d’effet arrière, 2 voies close
Dispositif de protection électronique intégré
Bi -câblage
Haut-parleur médium/grave TRIANGLE T12PE80b
Tweeter TRIANGLE TZ2400b
Sealed rear effect loudspeaker, 2 ways
Integrated electronic protection device
Bi-wirable
Mid/bass driver TRIANGLE T12PE80b
Tweeter TRIANGLE TZ2400b
Sensibilité / Sensitivity (dB/W/m) 90
Bande passante / Frequency range (+ - 3dB Hz - kHz) 100 - 20
Puissance admissible / Continuous power (W) 80
Puissance crête répétitive / Repetitive peak power (W) 160
Nombre de voies / Number of ways 2
Impédance Nominale / Nominal Impedance (Ω) 8
Impédance Minimale / Minimal Impedance (Ω) 4
Fréquence de coupure aigue / High frequency roll-off (kHz) 2 (24dB/octave)
Dimensions sans socle (mm, H x L x P) 466 x 166.7 x 216
Dimensions without pedestal (inches H x W x D) 18.3 x 6.6 x 8.5
Poids (kg) / Weight (lbs) 8 / 17.6

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain
Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [e-mail] - www.triangle-fr.com
ODYSSEY Major www.triangle-fr.com
Enceinte d’effet arrière, 2 voies close
Dispositif de protection électronique intégré
Bi -câblage
Haut-parleur médium/grave TRIANGLE T12PE80b
Tweeter TRIANGLE TZ2400b
Sealed rear effect loudspeaker, 2 ways
Integrated electronic protection device
Bi-wirable
Mid/bass driver TRIANGLE T12PE80b
Tweeter TRIANGLE TZ2400b
Sensibilité / Sensitivity (dB/W/m) 90
Bande passante / Frequency range (+ - 3dB Hz - kHz) 100 - 20
Puissance admissible / Continuous power (W) 80
Puissance crête répétitive / Repetitive peak power (W) 160
Nombre de voies / Number of ways 2
Impédance Nominale / Nominal Impedance (Ω) 8
Impédance Minimale / Minimal Impedance (Ω) 4
Fréquence de coupure aigue / High frequency roll-off (kHz) 2 (24dB/octave)
Dimensions sans socle (mm, H x L x P) 1123 x 166.7 x 216
Dimensions without pedestal (inches H x W x D) 44.2 x 6.6 x 8.5
Dimensions avec socle (mm, H x L x P) 1170 x 320 x 298
Dimensions with pedestal (inches H x W x D) 46.1 x 12.6 x 11.7
Poids (kg) / Weight (lbs) 17.5 / 38.5
