TriangleTube SECRET Supplement

SECRET
Mode d’emploi & Garantie
Owner’s manual & Warranty
TRIANGLE Hi-Fi
475 Avenue Flandres Dunkerque 02200 Villeneuve-Saint-Germain - FRANCE

3
SOMMAIRE / SUMMARY
MODE D’EMPLOI - FRANÇAIS 5
• Déballage 6
• Préparation 6
• Positionnement 7
• Branchements 8
• Installation ICT - IWT - LCR 9
• Installation EMT 10
USER MANUAL - ENGLISH 11
• Unpacking 12
• Preparation 12
• Speaker placement 13
• Connection 14
• Installation ICT - IWT - LCR 15
• Installation EMT 16
INFORMATIONS TECHNIQUES / TECHNICAL INFORMATIONS 18
INFORMATION DE SÉCURITÉ / SAFETY INSTRUCTIONS 20
GARANTIE / WARRANTY 22

5
FR
MODE D’EMPLOI
FRANÇAIS

6
FR
DÉBALLAGE
Ouvrir le carton, puis sortir l’enceinte. Lors du déballage, si vous remarquez un défaut sur un
élément, contactez votre revendeur. Avant de jeter les emballages, vériez qu’il ne reste rien à
l’intérieur :
• enceinte SECRET
• grille
• notice d’utilisation
• patron de découpe
• outil de démontage de la grille (crochet) - Sauf LCR7
PRÉPARATION
Les enceintes de la gamme SECRET sont destinées à être installées dans les murs ou plafonds.
Pour cela, il est nécessaire de faire une ouverture dans les cloisons qui recevront les enceintes. Le
tableau suivant indique les dimensions d’ouverture et de profondeur d’encastrement nécessaires
à l’installation :
ICT4 ICT5 ICT7/7+ EMT7 ICT8 IWT7 IWT8 LCR7
Ouverture nécessaire Ø 152
mm
Ø 176
mm
Ø 206
mm
Ø 202
mm
Ø 245
mm
271x168
mm
337x216.5
mm
368x190
mm
Profondeur
d’encastrement
minimale
70.5 mm 77.5 mm 91.5 mm 85 mm 106 mm 87 mm 100 mm 100 mm
profondeur
ouverture
Avant tout perçage, assurez-vous que les emplacements correspondants dans le mur/plafond sont
libres de toute obstruction, tel que le passage d’un conduit d’aération, tuyau ou câble électrique
pouvant gêner l’installation.
Grâce au gabarit fourni, tracez une ligne au mur/plafond puis découpez la forme en utilisant un
outil approprié.
Si vous souhaitez davantage d’informations concernant l’installation de vos enceintes de la gamme
SECRET, n’hésitez pas à contacter votre revendeur TRIANGLE.

7
FR
POSITIONNEMENT DES ENCEINTES
Les enceintes de la gamme SECRET sont conçues pour garantir une haute qualité d’écoute dans la
plupart des environnements. An de vous garantir la meilleure expérience d’écoute possible, il est
préférable de respecter certaines recommandations selon le type d’utilisation recherché.
De manière générale, évitez de placer les enceintes SECRET trop près d’un coin de mur ou d’un
obstacle (colonne etc.), qui risque d’affecter l’acoustique en créant des résonances indésirables.
Installation Stéréo
Pour une utilisation stéréo de deux enceintes SECRET, il est nécessaire d’espacer les enceintes
entre 3 et 5 mètres l’une de l’autre, de manière symétrique par rapport à la zone d’écoute principale.
Installation Home-cinéma
Dans le cas d’une utilisation des enceintes SECRET pour une installation Home Cinéma, les
enceintes avant doivent se trouver approximativement à 0.5m de l’écran. Les enceintes encastrables
IWT pour le mur doivent être placées sur les côtés, sous l’écran, ou derrière s’il s’agit d’un écran
acoustiquement transparent. Les voies arrières doivent être placées à proximité de la zone d’écoute
principale.
3 - 5m
3 - 5m
d>0.8m d>0.8m
0.5m
0.5m 0.5m
0.5m
0.5m
0.5m
TV
TV
0.5m
0.5m
0.5m
TV
TV
Modèles ICT Modèles IWT & LCR
Modèles ICT & EMT7 Modèles IWT & LCR

8
FR

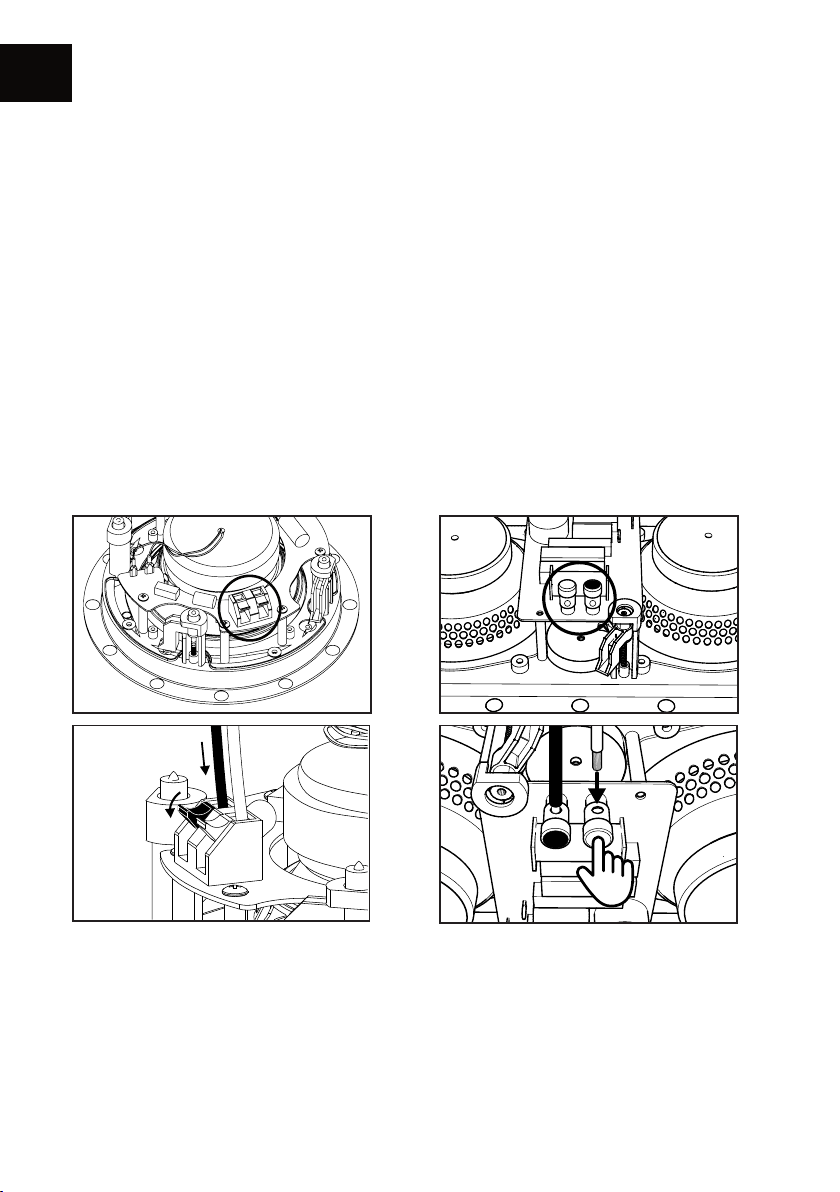

BRANCHEMENTS
Les enceintes de la gamme SECRET sont relativement faciles à installer. Pour garantir une installation
optimale suivre attentivement les étapes suivantes.
Branchements câbles haut-parleur
Prévoir au préalable de passer les câbles dans le mur/plafond an de raccorder vos enceintes
SECRET à l’amplicateur. Laissez sufsamment de longueur de câble an de brancher facilement ces
derniers sur les bornes de l’enceinte. Le diamètre maximum pouvant être accueilli par les borniers
des enceintes est de 4.5mm. Utilisez du câble de haute qualité : les longueurs de câble nécessaires
pour ce type d’installation sont importantes, il est donc nécessaire de privilégier un câblage qui
altérera le moins possible la dynamique du signal jusqu’à vos enceintes, type 2x2.5 mm2en OFC.
Dénudez, puis branchez le câble sur le bornier à poussoir. Veillez à respecter la polarité du
branchement : le câble de la borne positive de l’amplicateur doit être branché sur la borne rouge,
le câble de la borne négative doit être branché sur la borne noire.
ICT & IWT
G
A
C
E
B
D
EMT7 & LCR7
G
A
C
E
B
D

9
FR

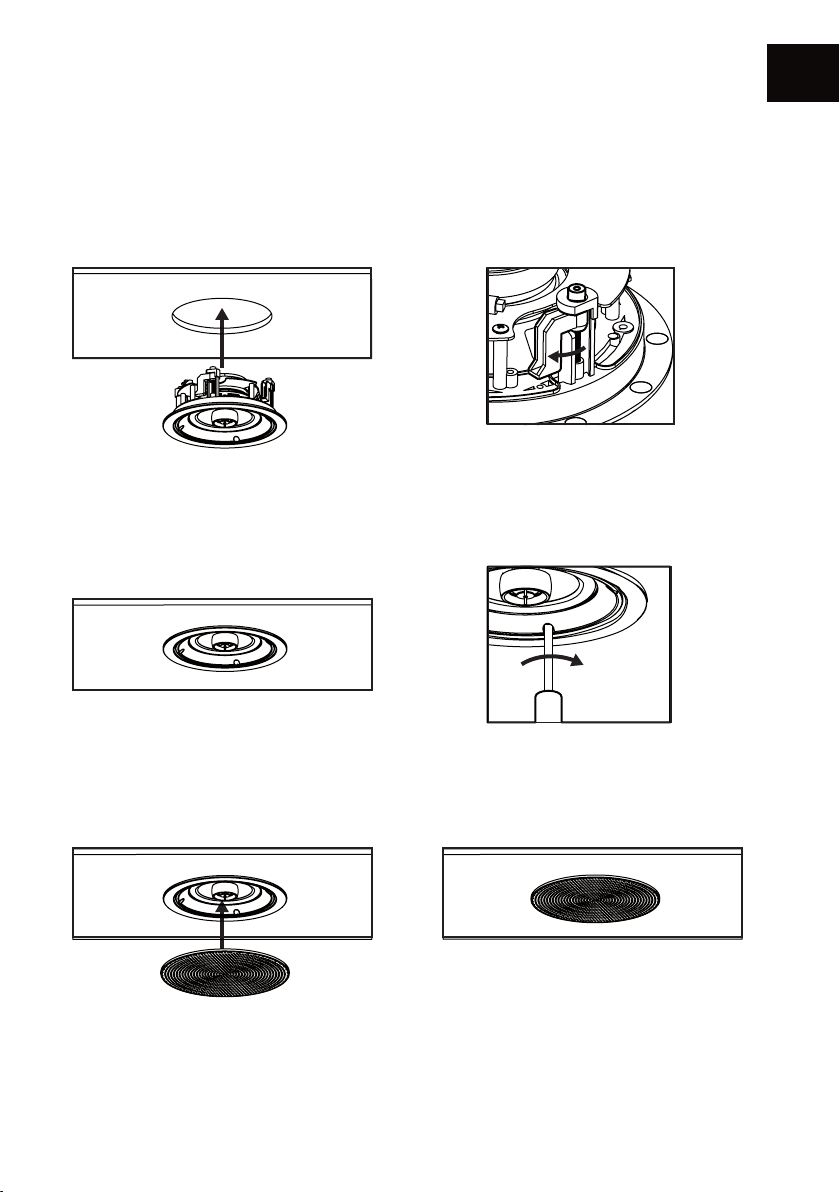

INSTALLATION ICT - IWT - LCR
Une fois l’enceinte branchée, assurez-vous que les crochets de serrage sont tournés de façon à ne
pas gêner le passage de l’enceinte dans son emplacement. Insérez alors l’enceinte dans la paroi
de manière à ce que le bord de celle-ci soit au ras du mur/plafond. Attention à ne pas coincer le
câble pendant l’installation.
Enn, serrez les crochets de serrage pour xer l’enceinte à l’aide d’un tournevis cruciforme.
Attention à ne pas abîmer la membrane de l’enceinte pendant la manipulation et veiller à ne
pas utiliser de visseuse électrique, pouvant endommager les crochets de serrage si le couple
est mal réglé.
Pour nir, installez la grille aimantée sur l’enceinte. L’enceinte est prête à être écoutée. Pour retirer
la grille, utilisez l’outil de démontage fourni. Pour plus de discrétion, la grille peut être peinte.
Veillez à bien retirer le tissu blanc de protection de la grille et utilisez de préférence une peinture
en bombe pour un rendu optimal.
Notez que le niveau des aigus et graves des enceintes IWT et LCR peut être ajusté selon vos
besoins : 0 /-3 dB pour les modèles ITW et 0 /-2 dB pour LCR, grâce aux boutons dédiés sur les
différents produits.

10
FR
INSTALLATION EMT
Une fois l’enceinte branchée, assurez-vous que les crochets de serrage sont tournés de façon à ne
pas gêner le passage de l’enceinte dans son emplacement.
(A) Insérez alors l’enceinte dans la paroi de manière à ce que le bord de celle-ci soit au ras du
mur/plafond.
Attention à ne pas coincer le câble pendant l’installation.
(B) Veuillez d’une main maintenir le pourtour de l’enceinte puis de la seconde faire tourner
le centre dans le sens horaire avec l’aide des bras centraux, ce qui verrouillera la position de
l’enceinte (C).
(D) Puis placer le bouton à poussoir sur la position « lock »
Pour nir, installez la grille aimantée sur l’enceinte (E). L’enceinte est prête à être écoutée.
Le niveau des aigus et graves des enceintes EMT peut être ajusté selon vos besoins (F).
G
A
C
E
B
D
G
A
C
E
B
D
G
A
C
E
B
D
G
A
C
E
B
D
G
A
C
E
B
D
G
A
C
E
B
D
FE
Épaisseur paroi de 6 à 25 mm
A
C
B
D
Treble 2 / 0 / -2 dB
Bass Graves 0 / -2 / -4 dB

11
EN
USER MANUAL
ENGLISH

12
EN
UNPACKING
Open the box, and take out the speaker. If you notice any defects in one of the elements as you
unpack, please get in touch with your reseller. Before disposing of the packaging, make sure there
is nothing left inside. Each box contains :
• SECRET speaker
• Grill
• User manual
• Cutting pattern
• Tool to dismount the grill (hook) - Except LCR7
PREPARATION
The custom installation speakers of the SECRET range are designed to be installed in walls or
ceilings. To do so, you will need to make an opening in the partitions where the speakers can be
installed. The following table indicates the dimensions of the openings and the installation depth
needed for the installation:
ICT4 ICT5 ICT7/7+ EMT7 ICT8 IWT7 IWT8 LCR7
Needed
opening Ø 6.69" Ø 6.93" Ø 8.11" Ø 7.9" Ø 9.64" 10.67 x 6.61" 13.3 x 8.5" 14.48 x 7.48”
Minimum
installation depth 2.75" 3.03" 3.58" 3.3" 4.17" 3.42" 3.9" 3.9”
depth
opening
Before drilling, you should make sure the locations chosen in the wall/ceiling are free of obstructions
such as pipes, ducts or wiring that will interfere with the installation.
Using the supplied pattern, draw a line on the wall/ceiling, then cut the shape using an appropriate
tool.
In the event you wish to receive more informations about the installation of your SECRET speakers,
you should contact your TRIANGLE reseller.

13
EN
SPEAKER PLACEMENT
The SECRET range speakers have been developed to guarantee a high quality sound in most
environments. In order to ensure the best possible listening experience, it is advisable to follow
certain recommendations depending on the type of use wanted.
As a general rule, avoid placing the speakers too close to a corner or an obstacle (e.g. a pillar, etc.),
that could affect the acoustics by creating unwanted reections.
Stereo setup
For a stereo setup, the SECRET speakers should be located between 9 and 16 feet apart, on a
symmetrical basis from the main listening position.
Home theater setup
To use the SECRET speakers in a home theatre setup, the front and center speakers must be located
approximately 2 ft in front of the screen. The IWT in-wall speakers must be put on the sides, under
the screen, or behind, if the screen is acoustically transparent. The rear speakers must be placed
close to the main listening position.
3 - 5m
3 - 5m
d>0.8m d>0.8m
0.5m
0.5m 0.5m
0.5m
0.5m
0.5m
TV
TV
0.5m
0.5m
0.5m
TV
TV
ICT models IWT & LCR models
ICT & EMT7 models IWT & LCR models

14
EN

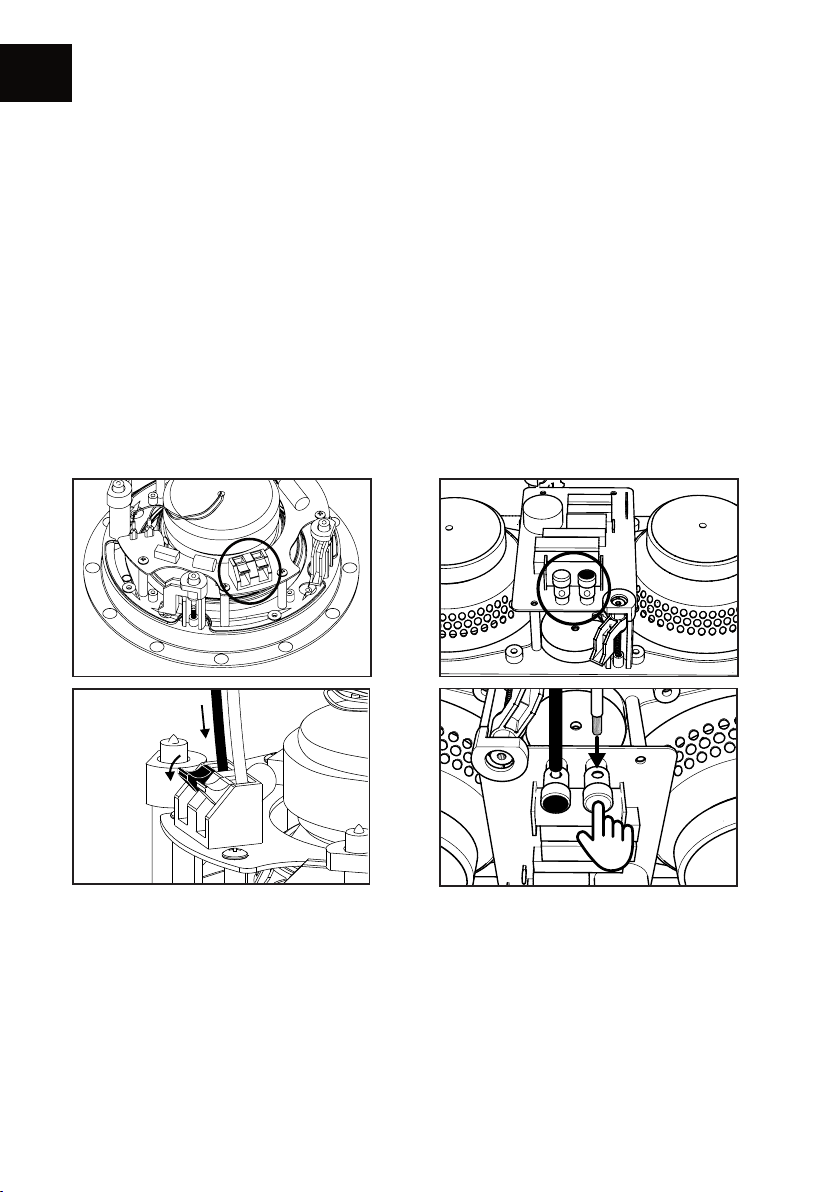

CONNECTION
The speakers of the SECRET range are fairly easy to install. To ensure an optimal installation, please
follow these steps carefully.
First, ensure you route the cables through the wall/ceiling in order to connect your SECRET speakers
to the amplier. Leave some spare cables to ease connecting them to the terminals on the back of
the speaker. The maximum cable diameter accepted by the terminals is 4.5mm.
Use high-quality cables: the length of the cables needed for this type of installation is important.
It is therefore necessary to use cables that least inuence the speaker’s signal dynamics, type
2x2.5 mm2in OFC.
Strip the cable, and then connect it to the spring terminal. Ensure that the speaker connexion
polarity is correct: the cable of the positive terminal on the amplier must be connected to the red
terminal, the cable of the negative terminal must be connected to the black terminal.
ICT & IWT
G
A
C
E
B
D
EMT7 & LCR7
G
A
C
E
B
D

15
EN

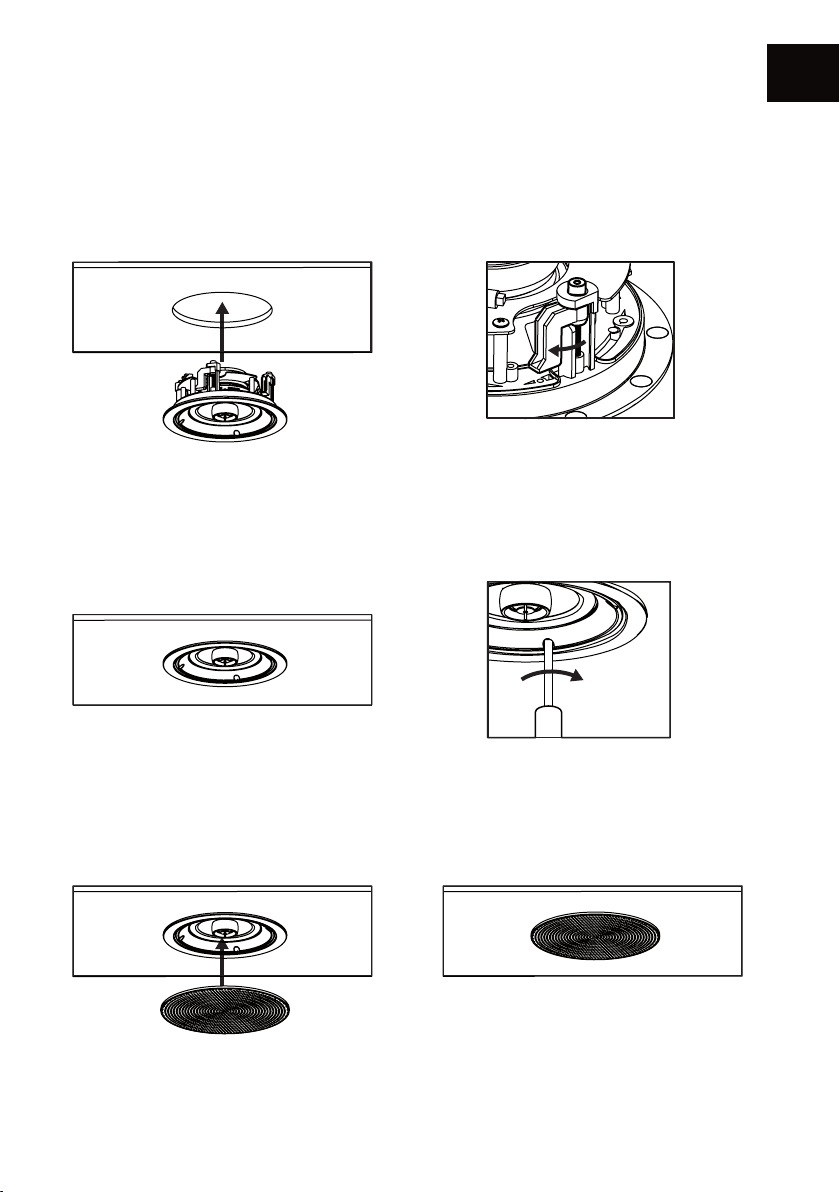

INSTALLATION ICT - IWT - LCR
Once the speaker is connected, ensure that the tightening hooks are placed so they don’t stop the
speaker from entering into its allocated slot. Insert the speaker into the partition in a manner so
the edge is at the level with the wall/ceiling. Beware not to trap the cables during the installation.
Then, secure the tightening hooks to fasten the speaker with a cross-head screwdriver.
Be careful not to damage the speaker membrane during handling. Do NOT use electric
screwdriver which could damage the clamping hooks if the torque is incorrectly adjusted.
Finally, install the magnetic grill on the front of the speaker.
The speaker is ready for use. To remove the grill, use the dismounting tool that is supplied.
For more discretion, the grill can be painted. Use the provided hook, remove the white fabric and
preferably use a spray paint for an optimal result.
Note that the bass and treble level of IWT & LCR can be adjusted according to your needs by
using the available switches:0 / -3 dB for ITW models and 0 / -2 dB for LCR.

16
EN

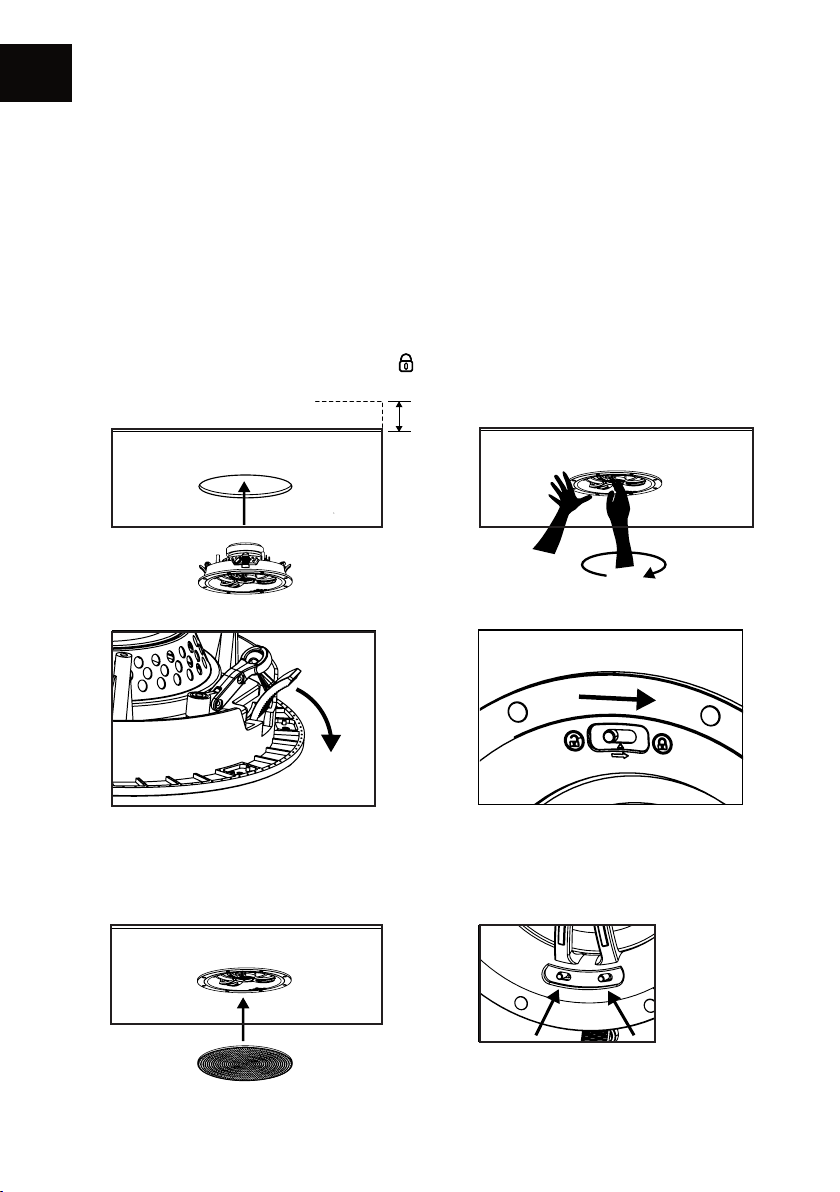

INSTALLATION EMT
Once the speaker is connected, ensure that the tightening hooks are placed so they don’t stop
the speaker from entering into its allocated slot.
(A) Insert the speaker into the partition in a manner so the edge is at the level with the wall/
ceiling. Beware not to trap the cables during the installation.
(B) With one hand hold the outer rim of the in-ceiling mount, with the other hand rotate clockwise
the center part of the speaker using the three center arms. This will lock the speaker onto your
ceiling. (C).
(D) Then push button on the « lock » position
Finally, install the magnetic grill on the front of the speaker (E). The speaker is ready for use.
The bass and treble level of EMT can be adjusted to your liking by using the available switches. (F)
G
A
C
E
B
D
G
A
C
E
B
D
G
A
C
E
B
D
G
A
C
E
B
D
G
A
C
E
B
D
G
A
C
E
B
D
FE
Wall thickness of 6 à 25 mm
A
C
B
D
Treble 2 / 0 / -2 dB
Bass Graves 0 / -2 / -4 dB

17

18

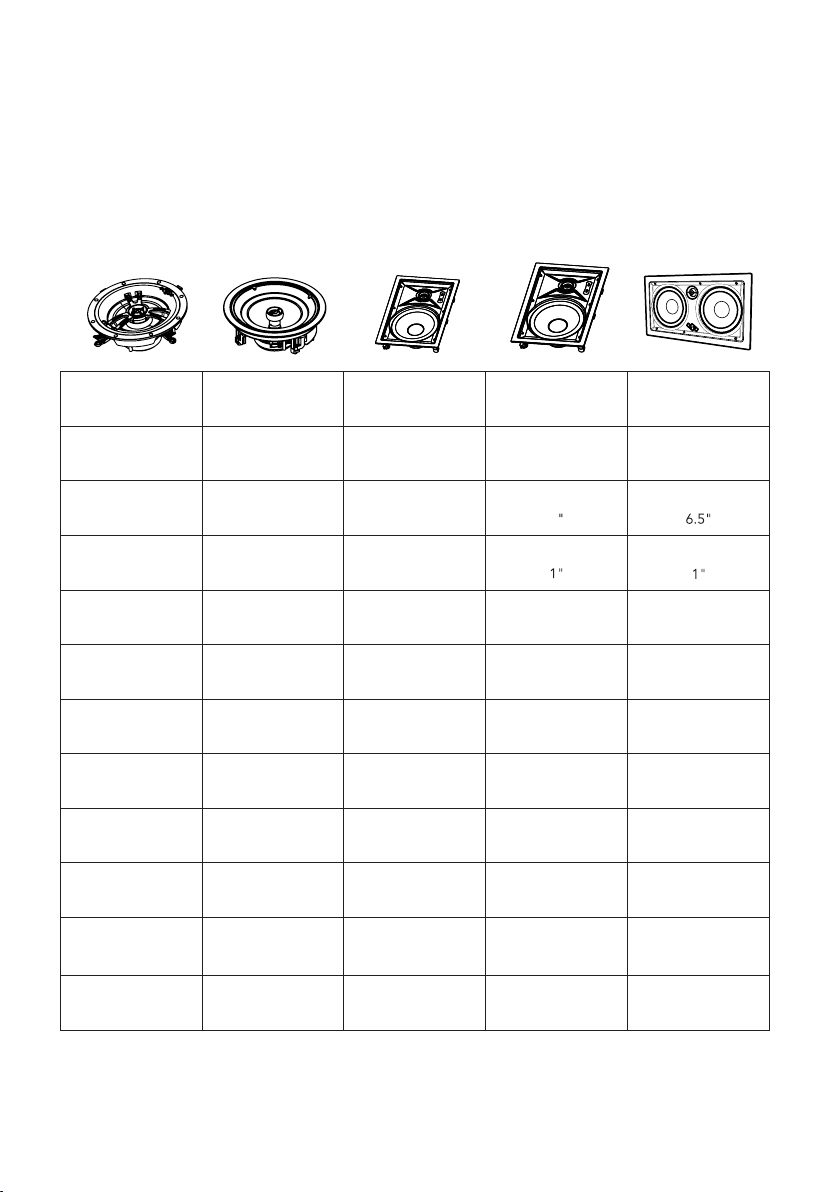

GAMME SECRET /
SECRET RANGE
Spécications Techniques
Technical Specications ICT4 ICT5 ICT7 ICT7+
Type Encastrable
In-Ceiling
Encastrable
In-Ceiling
Encastrable
In-Ceiling
Encastrable
In-Ceiling
Diamètre haut-parleur
Driver diameter 10 cm
4"
13 cm
5.25"
17 cm
6.5"
17 cm
6.5"
Diamètre tweeter
Tweeter diameter 13 mm
0.5"
20 mm
0.8"
25 mm
1"
25 mm
1"
Tweeter orientable
Movable tweeter Non
No
Oui
Yes
Oui
Yes
Oui
Yes
Réglage tweeter/medium
Tweeter/medium setting Non
No
Non
No
Non
No
Non
No
Sensibilité (1W/1m)
Sensitivity 88 dB 90 dB 90 dB 90 dB
Bande passante (+/- 3dB)
Bandwidth 80 Hz - 20 KHz 60 Hz - 20 KHz 55 Hz - 20 KHz 55 Hz - 20 KHz
Puissance musicale
Musical power 90W 110W 140W 140W
Impédance minimum
Minimal impedance 6.8 ohms 7.2 ohms 6.9 ohms 6.9 ohms
Dimensions
(mm / inch) Ø 190 x 75
Ø 7.48 x 2.95
Ø 216 x 82
Ø 8.5 x 3.22
Ø 246 x 96
Ø 9.68 x 3.77
Ø 246 x 96
Ø 9.68 x 3.77
Poids de l’enceinte
Net weight 1,0 kg
2.20 lbs
1,24 kg
2.73 lbs
1.64 kg
3.62 lbs
1.64 kg
3.62 lbs

19
EMT7 ICT8 IWT7 IWT8 LCR7
Encastrable
In-Ceiling
Encastrable
In-Ceiling
Encastrable
In-Wall
Encastrable
In-Wall
Encastrable
In-Wall
17 cm
6.5"
20 cm
8"
17 cm
6.5"
20 cm
8
17 cm
25 mm
1"
25 mm
1"
25 mm
1"
25 mm 25 mm
Oui
Yes
Oui
Yes
Oui
Yes
Oui
Yes
Oui
Yes
Oui : 0 / -4 dB
Yes
Non
No
Oui : 0 / -3 dB
Yes
Oui : 0 / -3 dB
Yes
Oui : -2 / 0 /+2 dB
Yes
90 dB 91 dB 90 dB 91 dB 90 dB
55 Hz - 20 KHz 55 Hz - 20 KHz 60 Hz - 20 KHz 40 Hz - 20 KHz 60 Hz - 20 KHz
140W 160W 140W 160W 140W
6.9 ohms 7 ohms 7.1 ohms 7 ohms 7.7 ohms
Ø 230 x 86
Ø 7.9 x 3.77
Ø 284 x 111
Ø 11.18 x 4.37
311x208x92
12.24x8.18x3.66
311x208x92
12.24x8.18x3.66
403x227x90
15.8x8.9x3.5
1.6 kg
3.5 lbs
2,33 kg
5.14 lbs
1,67 kg
3.68 lbs
2.13 kg
4.69 lbs
2.95 kg
4.4 lbs

20
INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : Veuillez lire attentivement l’intégralité des instructions et consignes de
sécurité avant d’utiliser l’équipement.
• Conserver ces instructions et consignes de sécurité pour une consultation ultérieure.
• Ne pas utiliser l’appareil à proximité d’eau ou de liquides.
• Nettoyer uniquement avec un chiffon doux, sec et non pelucheux.
• Ne pas obstruer les ouvertures (évents) de l’appareil.
• Ne pas installer à proximité d’une source de chaleur, tels qu’un radiateur, poêle, ou tout autre
appareil produisant de la chaleur (y compris des amplicateurs).
• Utiliser uniquement des accessoires spéciés par le fournisseur.
• S’assurer que le support d’utilisation est sufsamment rigide pour recevoir le produit (pied,
étagère, meuble...).
• Protéger le câble d’alimentation de tout pincement ou écrasement, en particulier au niveau des
prises, protéger également l’entrée de l’alimentation sur l’appareil.
• Débrancher l’appareil durant les orages ou pendant une longue période de non-utilisation.
• La prise d’un appareil électrique doit être adaptée à la prise du secteur. Ne jamais modier la
prise d’aucune façon. L’appareil doit être connecté à une prise principale munie d’une protection
reliée à la terre.
• Se référer à votre revendeur agréé TRIANGLE si l’appareil est endommagé de quelque manière
que ce soit : si le câble ou la prise d’alimentation sont endommagés, si un liquide ou un
objet tombe sur cet appareil, une exposition à la pluie ou à l’humidité, s’il ne fonctionne pas
correctement ou encore si l’appareil chute.
