Tru Vue TVFMU User manual

ISSUED: 09-11-09 SHEET #: 202-202-9372-1
UP
UP
Model: TVFMU
Flat Panel TV Mount
for 26" - 40"
Flat Panel Screens
Max Load Capacity: 130 lb (60 kg)
Installation Guide
©
UL
USC
This product was designed to be installed on wood stud walls and solid
concrete (2000 psi density minimum) walls. Before installing make sure the
supporting surface will support the combined load of the equipment and
hardware. Never exceed the Maximum Load Capacity. This product is intended
for indoor use only. Use of this product outdoors could lead to product failure
or personal injury. For support please call customer care at 1-800-865-2112.
WARNING

2 of 24 ISSUED: 09-11-09 SHEET #: 202-9372-1

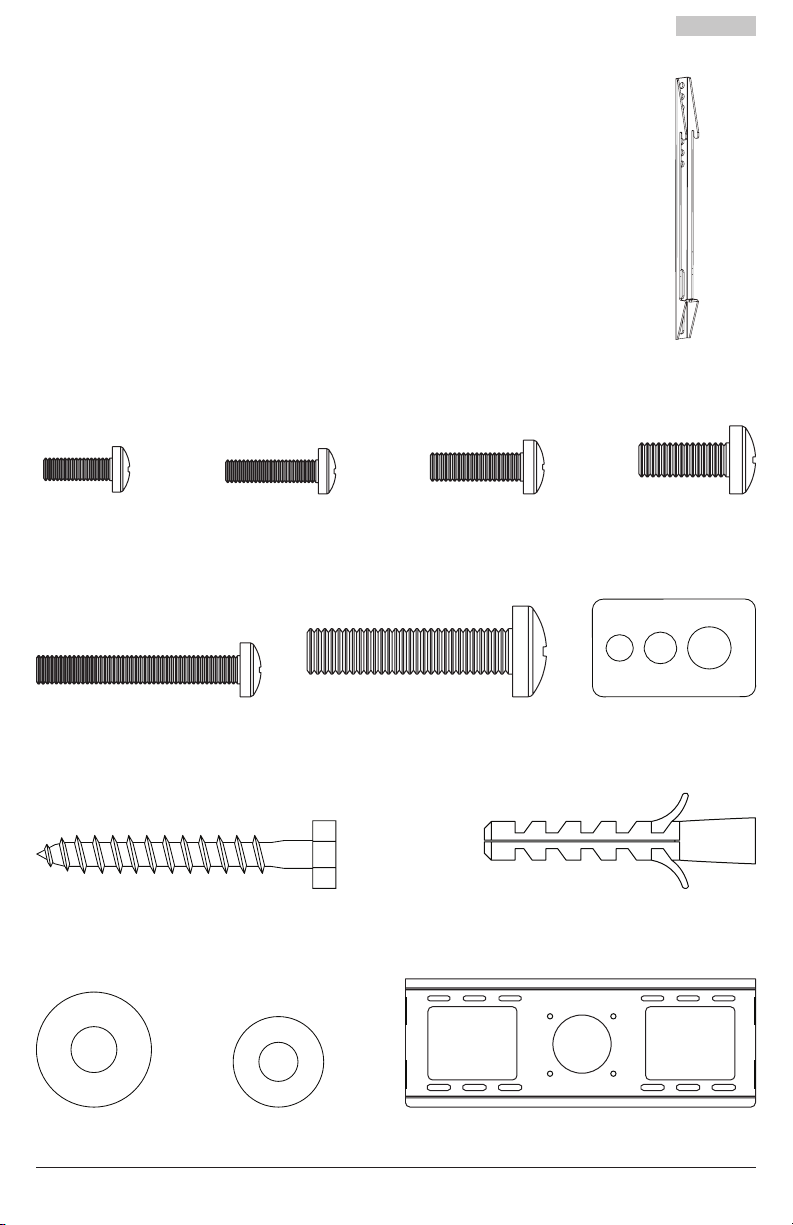

Tools Needed for Assembly
• studnder("edgetoedge"studnderisrecommended)
• phillipsscrewdriver
• drill
• 3/8"(10mm)bitforconcretewall
• 3/16"(5mm)bitforwoodstudwall
• ratchet
• 10mmsocket
• level
• hammer(optional)
L (1) K (4)
A(4)
H (6)
J (6)
I (6)
G (4)
M4 x 12 mm
B(4)
M4 x 16 mm
C(4)
M5 x 16 mm
D(4)
M6 x 16 mm
E(4)
M5 x 36 mm
F(4)
M6 x 36 mm
M (2)

3 of 24 ISSUED: 09-11-09 SHEET #: 202-9372-1
Installing to Wall
Wood Stud Wall
Use wall plate (L) as a template, make sure it is
level, and mark four mounting holes along the
centerlinesofthewoodstuds.Drillfour3/16"(5
mm)dia.holes2"(51mm)deep.Levelwallplate
(L) and attach to wall with four long bolts (H) and
four washers (J).Tightenscrewsrmly.Donot
overtighten.
1
Concrete Wall
Level wall plate (L) and use as a template to
markfourmountingholes.Drillfour3/8"(10mm)
dia.holestoaminimumdepthof2"(51mm).
Insert four anchors (I) into holes and secure wall
plate (L) with four screws (H) and four washers
(J).Tightenscrewsrmly.Donotovertighten.
Drill holes and insert anchors (I).
I
concrete
surface
1
Place plate (L) over anchors (I). Secure with long bolts (H) and
washers (J).
H
J
2
I
L
CUTAWAY VIEW
INCORRECT
concrete
CORRECT
WARNING
wall plate
plaster/
drywall
wall plate
plaster/
drywall concrete
TOP CUTAWAY VIEW
Long bolts in
center of stud.
STUD
H
J
L
WARNING
Do not over tighten screws, or
damage may occur.
WARNING
H
JL
SOLID CONCRETE
I
H
JL

4 of 24 ISSUED: 09-11-09 SHEET #: 202-9372-1

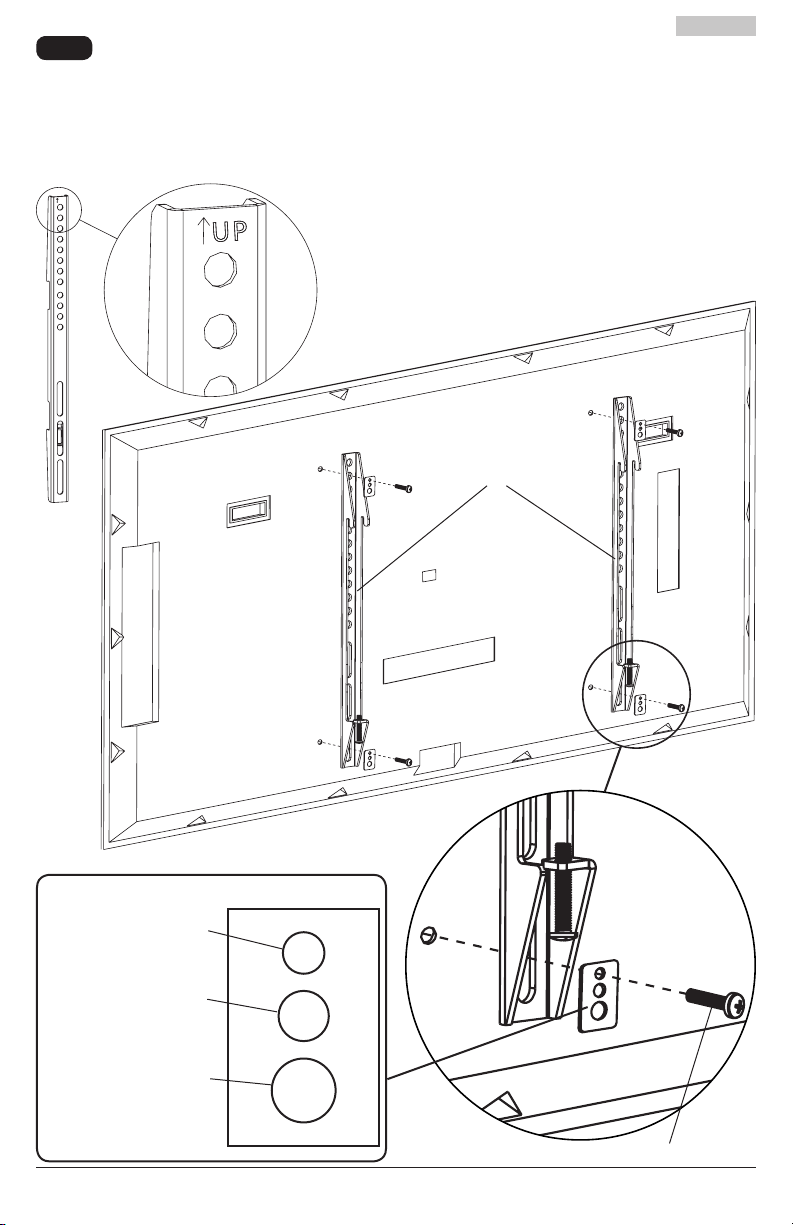

Attaching Brackets to screen with at back
Center brackets (M) vertically on back of screen. Select the small (Aor B), medium (C) or large (D)
screws. Attach brackets to screen using four selected screws and four square washers (G) at the top
andbottomofeachbracket.Screwmustmakeatleastthreefullturnsintothemountingholeandt
snugintoplace.Tightenscrewsrmly.Donotovertighten.
UP
UP
SCREW
M
Medium hole for
M5 and M6 screws
Small hole for
M4 screws
Large hole for
M8 screws
SQUARE WASHER (G)
2-1

5 of 24 ISSUED: 09-11-09 SHEET #: 202-9372-1
Attaching to screen with recessed back
Center brackets (M) vertically on back of screen. Select the medium (E) or large (F) screws. Attach
brackets to screen using four selected screws, four square washers (G) and four spacers (K) at the
top and bottom of each bracket. Screw must make at least three full turns into the mounting hole and
tsnugintoplace.Tightenscrewsrmly.Donotovertighten.
SCREW
Medium hole for
M5 and M6 screws
Small hole for
M4 screws
Large hole for
M8 screws
SQUARE WASHER (G)
2-2
K
M
UP
UP

6 of 24 ISSUED: 09-11-09 SHEET #: 202-9372-1

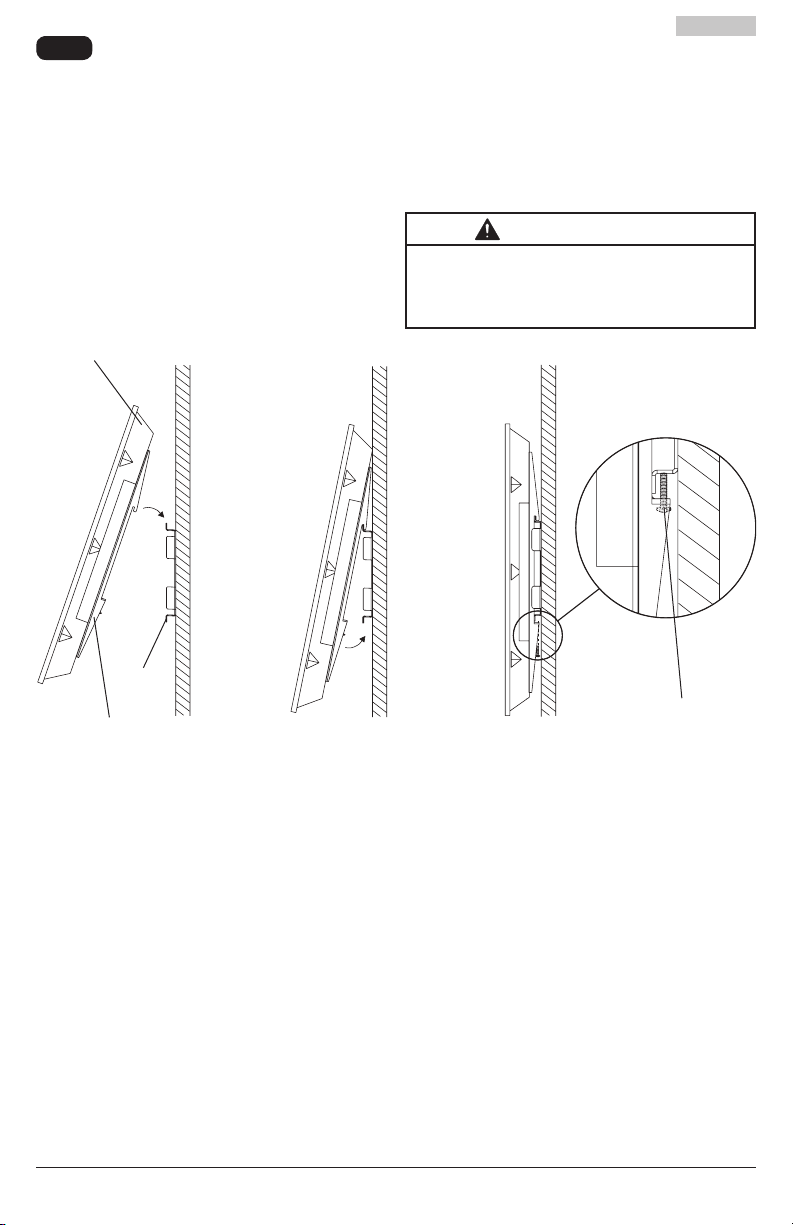

Mounting the Flat Panel Screen
Hook the top of brackets (M)ontothetopangeofwallplate(L). Then swing the screen down.
Tighten the safety screw on each bracket to lock the screen into place.
Warning: Always use an assistant or mechanical lifting equipment to safely lift and position heavy
equipment.
3
•Failuretolockbrackets(M) with safety screws
can cause screen to come off mount if hit
accidentally.
WARNING
SCREEN
SAFETY
SCREW
L
M

PUBLICADO: 09-11-09 HOJA #: 202-202-9372-1
UP
UP
Modelo: TVFMU
©
UL
USC
Máxima capacidad de carga: 130 lb (60 kg)
Guía para la instalación
Soporte Para Televisores
de Pantalla Plana de
26" a 40"
Este producto está diseñado para ser instalado en paredes con montantes
de madera y en paredes de concreto macizo (de una densidad mínima
de 2,000 psi). Antes de instalarlo, asegúrese de que la superficie de
apoyo sostendrá la carga combinada del equipo y los fijadores. Nunca
exceda la Capacidad Máxima de Carga. Este producto está diseñado para
uso en interiores solamente. Utilizar este producto en exteriores podría
causar fallas del producto o lesiones a individuos. Si necesita ayuda,
por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
ADVERTENCIA

8 de 24 PUBLICADO: 09-11-09 HOJA #: 202-9372-1
Español

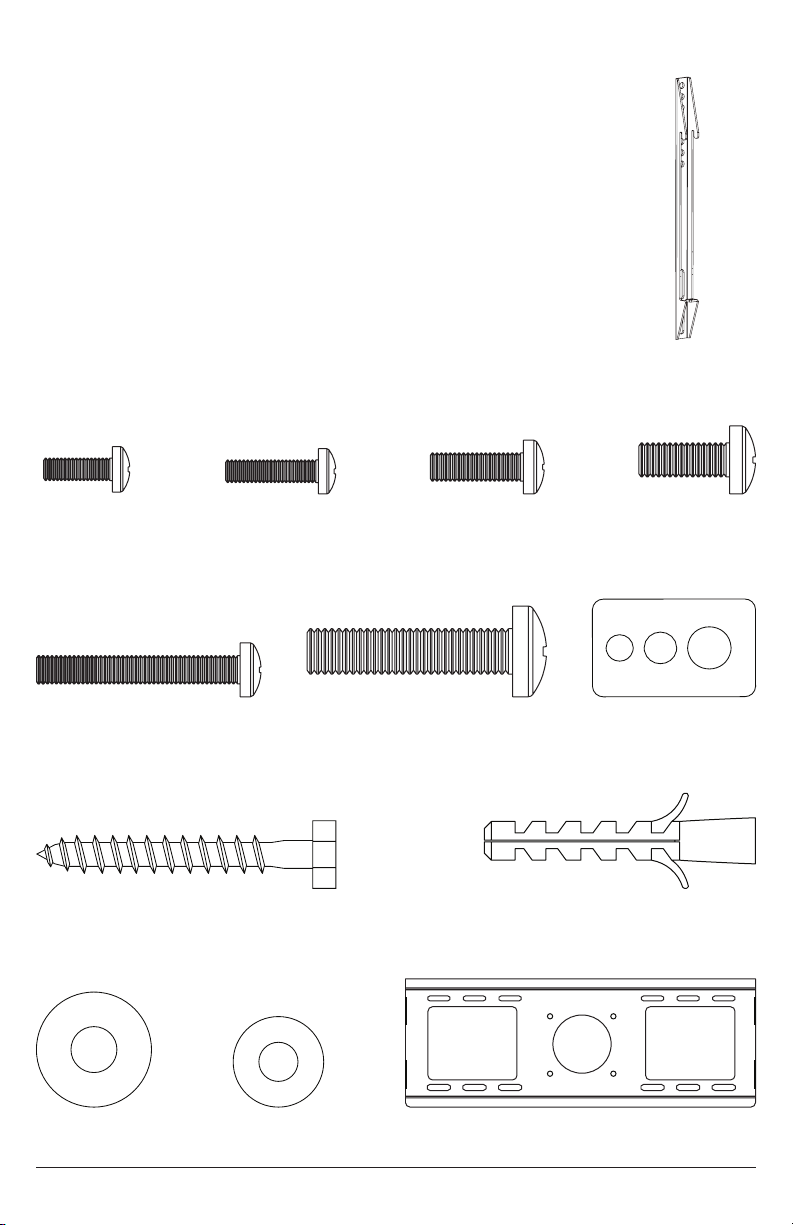

Herramientas necesarias para el ensamblaje
• localizadordemontantes(serecomiendauno
de"bordeaborde")
• destornilladorphillips
• taladro
• brocade3/8"(10mm)paraparedesdeconcreto
• brocade3/16"(5mm)paraparedesconmontantes
de madera
• destornilladordecarraca
• copade10mm
• nivel
• martillo(opcional)
L (1) K (4)
A(4)
H (6)
J (6)
I (6)
G (4)
M4 x 12 mm
B(4)
M4 x 16 mm
C(4)
M5 x 16 mm
D(4)
M6 x 16 mm
E(4)
M5 x 36 mm
F(4)
M6 x 36 mm
M (2)

9 de 24 PUBLICADO: 09-11-09 HOJA #: 202-9372-1
Español
1
Con Montantes De Madera
Utilice la placa de pared (L) como plantilla,
asegúrese de que esté nivelada y marque cautro
agujeros de montaje a lo largo de las líneas que
pasan por el centro de los montantes de madera.
Taladrecautroagujerosde3/16"(5mm)de
diámetroy2"(51mm)deprofundidad.Nivelela
placa de pared (L) y fíjela a la pared con cautro
pernos largos (H) y cautro arandelas (J). Apriete
lostornillosconrmeza.Noaprietelostornillos
en exceso.
Instalar en una pared de concreto
Nivele la placa de pared (L) y úsela como
plantilla para marcar cautro agujeros de montaje.
Taladrecautroagujerosde3/8"(10mm)de
diámetroaunaprofundidadmínimade2"(51
mm). Inserte cautro anclajes (I) en los agujeros
yjelaplacadepared(L) a la pared con cautro
pernos largos (H) y cautro arandelas (J). Apriete
lostornillosconrmeza.Noaprietelostornillos
en exceso.
CONCRETO MACIZO
Instalar en una pared
Perfore los agujeros y después inserte los anclajes (I).
I
concreto
macizo
1
Coloque la placa (L) sobre los anclajes (I), fíjela con los
tornillos (H) y los arandelas (J).
H
J
2
I
L
VISTA EN CORTE
INCORRECTO
CORRECTO
yeso/tabique
de yeso-cartón
placa de
pared
concreto
ADVERTENCIA
concreto
placa de
pared
yeso/tabique
de yeso-cartón
VISTA SUPERIOR EN CORTE
Pernos largos en el
centro del montante.
MONTANTE
H
J
L
ADVERTENCIA
No apriete los tornillos en
exceso; los podría dañar.
ADVERTENCIA
H
JL
I
H
JL

10 de 24 PUBLICADO: 09-11-09 HOJA #: 202-9372-1
Español
UP
UP
M
Fijar los soportes a una pantalla de parte trasera plana
Centralice los soportes (M) verticalmente en la parte trasera de la pantalla. Seleccione los tornillos
cortos (A o B), medianos (C) o largos (D). Fije los soportes en la pantalla colocando cuatro de los
tornillos seleccionados y cuatro arandelas cuadradas (G) en la parte superior y en la parte inferior
de cada soporte. El tornillo debe dar, por lo menos, tres vueltas completas dentro del agujero de
instalación y debe quedar ajustado en su lugar. Aprietelostornillosconrmeza.Noaprietelos
tornillos en exceso.
2-1
TORNILLO
AGUJERO MEDIANO
PARA TORNILLOS
M5 Y M6
AGUJERO MEDIANO
PARA TORNILLOS M4
AGUJERO MEDIANO
PARA TORNILLOS M8
ARANDELAS CUADRADAS (G)

11 de 24 PUBLICADO: 09-11-09 HOJA #: 202-9372-1
Español
K
M
UP
UP
Colocar las tapas a presión en la placa de pared
Centralice los soportes (M) verticalmente en la parte trasera de la pantalla. Seleccione los tornillos
medianos (E) o largos (F). Fije los soportes en la pantalla colocando cuatro de los tornillos
seleccionados, cuatro arandelas cuadradas (G) y cuatro espaciadores (K) en la parte superior y en
la parte inferior de cada soporte. El tornillo debe dar, por lo menos, tres vueltas completas dentro
del agujero de instalación y debe quedar ajustado en su lugar. Aprietelostornillosconrmeza.No
apriete los tornillos en exceso.
2-2
TORNILLO
AGUJERO MEDIANO
PARA TORNILLOS
M5 Y M6
AGUJERO MEDIANO
PARA TORNILLOS M4
AGUJERO MEDIANO
PARA TORNILLOS M8
ARANDELAS CUADRADAS (G)

12 de 24 PUBLICADO: 09-11-09 HOJA #: 202-9372-1
Español
L
M
Instalar la pantalla plana
Enganche la parte superior de los soportes (M) en la pestaña superior de la placa de pared (L).
Luego gire la pantalla hacia abajo. Apriete el tornillo de seguridad de cada soporte para trabar la
pantalla en su lugar.
ADVERTENCIA: Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar
para levantar y colocar el equipo pesado con seguridad.
3
PANTALLA
TORNILLO DE
SEGURIDAD
•Sinoaseguraelsoportedegancho(M)
con el tornillo de seguridad, la pantalla se
puede salir del montaje si se golpea
accidentalmente.
ADVERTENCIA

PUBLIÉ LE: 09-11-09 FEUILLE no: 202-9372-1
UP
UP
Modèle: TVFMU
Support de Téléviseur
pour écrans plats de
26 à 40 po
Capacité de charge maximale préconisée: 130 lb (60 kg)
Guide d'installation
©
UL
USC
Ce produit a été conçu pour une installation sur des murs à montant en
bois et en béton plein (densité minimale de 2000 psi). Avant de procéder
à l'installation, assurez-vous que la surface de support peut soutenir sans
danger la charge totale de l’équipement ainsi que des pièces de xation.
Ne dépassez jamais la capacité de charge maximale. Ce produit est conçu
uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur
peut causer une défaillance du produit ou des blessures corporelles. Pour
toute assistance, veuillez appeler le service à la clientèle au 1-800-865-2112.
ADVERTISSEMENT

14 sur 24 PUBLIÉ LE: 09-11-09 FEUILLE no: 202-9372-1
Français
L (1) K (4)
A(4)
H (6)
J (6)
I (6)
G (4)
M4 x 12 mm
B(4)
M4 x 16 mm
C(4)
M5 x 16 mm
D(4)
M6 x 16 mm
E(4)
M5 x 36 mm
F(4)
M6 x 36 mm
M (2)
Outils nécessaires au montage
• localisateurdemontants(unlocalisateurde
montants « bord à bord » est recommandé)
• tournevisPhillips
• perceuse
• foretde3/8po(10mm)pourmurdebéton
• foretde3/16po(5mm)pourlesmursàmontants
en bois
• cléàcliquet
• douillede10mm
• niveau
•marteau(facultatif)

15 sur 24 PUBLIÉ LE: 09-11-09 FEUILLE no: 202-9372-1
Français
Installation sur un mur
À Montants En Bois
Utilisez la plaque murale (L) comme gabarit,
veillez à ce qu'elle soit de niveau et marquez
lecentredesquatretrousdexationlelongde
la ligne médiane des montants en bois. Percez
quatretrousde3/16po(5mm)dedia.etde2po
(51 mm) de profondeur. Mettez la plaque murale
(L)àniveauetxez-laaumuràl'aidedequatre
longs boulons (H) et de quatre rondelles (J).
Serrez fermement les vis. Ne pas trop serrer.
1
Installation sur du béton
Mettez la plaque murale (L) à niveau et utilisez-
la comme gabarit pour marquer l’emplacement
desquatretrousdexation.Percezquatretrous
de3/8po(10mm)dedia.etàuneprofondeur
minimale de 2 po (51 mm). Insérez les quatre
chevilles d’ancrage (I)danslestrousetxezla
plaque murale (L) au mur à l'aide de quatre longs
boulons (H) et de quatre rondelles (J). Serrez
fermement les vis. Ne pas trop serrer.
BÉTON PLEIN
VUE EN COUPE
CORRECT
CORRECT
plâtre/cloison
sèche
plaque mural
béton
ADVERTISSEMENT
plâtre/cloison
sèche
plaque mural
béton
Percez des trous et insérez les ancrages (I).
I
béton
plein
1
Placez la plaque (L) sur les ancrages (I),xezavecdesvis(H)
et. de rondelles (J).
H
J
2
I
L
ADVERTISSEMENT
Ne pas trop serrer
les vis, cela pourrait
endommager le support.
DESSIN ÉCLATÉ VU DU HAUT
Longs boulons au
centre du montant.
MONTANT
H
J
L
ADVERTISSEMENT
H
JL
I
H
JL
H
JL
I
H
JL

16 sur 24 PUBLIÉ LE: 09-11-09 FEUILLE no: 202-9372-1
Français
UP
UP
M
Fixation Des Supports À Un Écran À Dos Plat
Centrez les supports (M) à la verticale à l’arrière de l’écran. Sélectionnez des vis petites (A ou B),
moyennes (C) ou grosses (D). Fixez les supports à l'écran à l'aide des quatre vis sélectionnées et
de quatre rondelles carrées (G) au haut et au bas de chaque support. La vis doit effectuer au moins
troistourscompletsdansletroudexationettenirsolidementenplace.Serrezfermementlesvis.
Ne pas trop serrer.
2-1
VIS
TROU MOYEN
POUR VIS M5
ET M6
PETIT TROU
POUR VIS M4
GROS TROU
POUR VIS M6
RONDELLES CARRÉES (G)

17 sur 24 PUBLIÉ LE: 09-11-09 FEUILLE no: 202-9372-1
Français
K
M
UP
UP
Fixation des supports à un écran à dos concave
Centrez les supports (M) à la verticale à l’arrière de l’écran. Sélectionnez des vis moyennes (E) ou
grosses (F). Fixez les supports à l'écran à l'aide des quatre vis sélectionnées, de quatre rondelles
carrées (G) et de quatre entretoises (K) au haut et au bas de chaque support. La vis doit effectuer au
moinstroistourscompletsdansletroudexationettenirsolidementenplace.Serrezfermementles
vis. Ne pas trop serrer.
2-2
VIS
TROU MOYEN
POUR VIS M5
ET M6
PETIT TROU
POUR VIS M4
GROS TROU
POUR VIS M6
RONDELLES CARRÉES (G)

18 sur 24 PUBLIÉ LE: 09-11-09 FEUILLE no: 202-9372-1
Français
L
M
Montage De L'écran Plat
Accrochez le haut des supports adaptateurs (M ) à la bride supérieure de la plaque murale (L). Puis,
faites pivoter l'écran vers le bas. Serrez la vis de sécurité de chaque support pour bloquer l'écran en
position.
ADVERTISSEMENT : Pour lever et positionner de l'équipement lourd en toute sécurité, faites-vous
toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.
3
ECRAN
VIS DE
SÉCURITÉ
ADVERTISSEMENT
•Vissezbienlesupportàcrochets(M) à
l’aide de la vis de sécurité, sinon le moniteur
pourrait tomber de sa monture s’il était frappé
accidentellement.

ISSUED: 09-11-09 SHEET #: 202-9372-1
UP
UP
Modelle: TVFMU
TV-Halterung
für Flachbildschirme von
26 - 40 Zoll
Montageanleitung
Max. Tragfähigkeit: 130 lb (60 kg)
©
UL
USC
Dieses Produkt wurde für die Anbringung an Holzständerwänden und
Massivbetonwänden (mit einer Druckfestigkeit von mindestens 2000 psi)
ausgelegt. Vergewissern Sie sich vor derAnbringung, dass die tragende Fläche
das Gesamtgewicht der Geräte und der Befestigungsteile tragen kann. Die
maximale Tragfähigkeit darf niemals überschritten werden. Dieses Produkt ist
nur für den Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung
dieses Produkts im Freien kann zu Produktausfall oder Personenschaden
führen. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an den
Kundendienst unter der Telefonnummer [phone] (innerhalb der USA).
WARNUNG

Deutsch
20 von 24 AUSGEGEBEN: 09-11-09 BLATT NR.: 202-9372-1
Für den Zusammenbau erforderliche Werkzeuge
• Balkennder(BalkenndermitgenauerKantenanzeigeempfohlen)
• Kreuzschlitzschraubendreher
• Bohrer
• 3/8Zoll(10mm)BitfürBetonwände
• 3/16Zoll(5mm)BitfürHolzständerwände
• Ratsche
• 10mmSteckschlüssel
• Wasserwaage
• Hammer(optional)
L (1) K (4)
A(4)
H (6)
J (6)
I (6)
G (4)
M4 x 12 mm
B(4)
M4 x 16 mm
C(4)
M5 x 16 mm
D(4)
M6 x 16 mm
E(4)
M5 x 36 mm
F(4)
M6 x 36 mm
M (2)
