Tryton System 20v tjp60 User manual

TJP60

E L E K T R O N A R Z Ę D Z I A

Инструкция по эксплуатации

Oryginalna instrukcja obsługi

Instruction manual

Instrucţii de folosire

Lietošanas instrukcija

RUАККУМУЛЯТОРНАЯ РУЧНАЯ ЦИРКУЛЯРНАЯ ПИЛА .. .

AKUMULATOROWA RĘCZNA PILARKA TARCZOWA .....

CORDLESS HAND-HELD CIRCULAR SAW.........................

FERĂSTRĂU CIRCULAR CU ACUMULATOR............................

AKUMULATORA ROKAS RIP ..................................ZĀĢIS

Návod na obsluhu

CZ AKUMULÁTOROVÁ MANUÁLNÍ KOTOUČOVÁ PILA.......46

HU Használati utasítások AKKUMULÁTOROS KÉZI KÖRFŰRÉSZ ............................54

Naudojimo instrukcija

LT AKUMULATORINIS RANKINIS DISKINIS PJŪKLAS..........62

20V

V3.21.11.2019

234567

20V

0- 48mm

o o

0 - 45

20V

2526

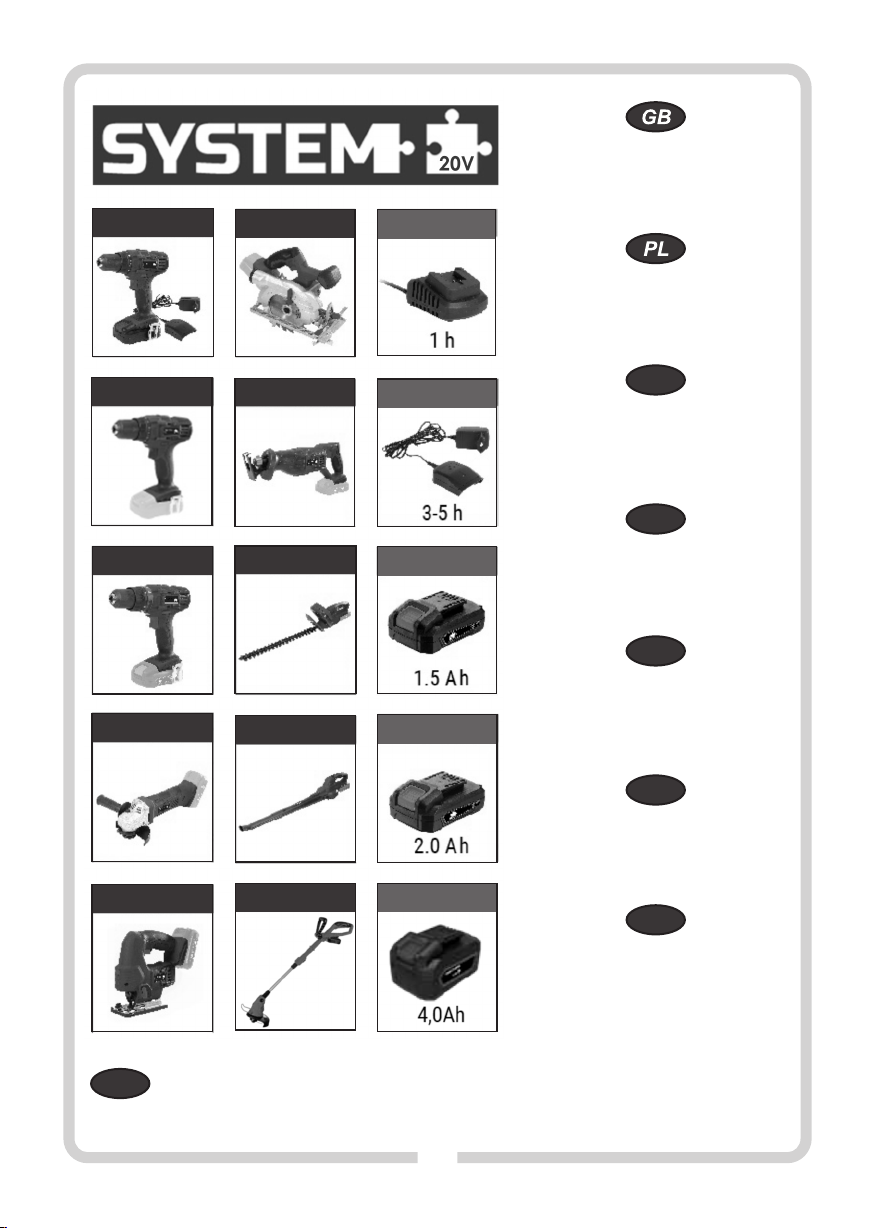

System 20 V lets you power several power tools with a

single battery.

Choose one of our tools, batteries, and chargers and

expand your workshop with System 20 V.

TJV10AL

TJV10

TJV20

TJS40

TJR50

TJP60

TJPS70

TJD90

TJE100

TJ1LD

TJ2AK

TJ3LD

TJ15AK

System 20V pozwala zasilać kilka elektronarzędzi za

pomocą jednego akumulatora.

Wybierz narzędzie, akumulator i ładowarkę z naszej

oferty, a potem rozszerzaj swój zestaw narzędzi System

20V.

“Система 20V” позволяет запитывать несколько

электроинструментов с помощью одной батареи.

Выберите инструмент, аккумулятор и зарядное

устройство из нашей оферты, а затем расширяйте

свой набор инструментов .“Система 20V”

Sistemul 20V permite alimentarea câtorva unelte

electrice cu ajutorul unui singur acumulator.

Selectați unealta, acumulatorul și încărcătorul din oferta

noastră, iar apoi lărgiți setul dumneavoastră de unelte

System 20V.

Sistēma 20V dod iespēju barot vairākus elektro-

instrumentus ar vienu akumulatoru.

No mūsu piedāvājuma izvēlies instrumentu,

akumulatoru un lādētāju, un pēc tam paplašini savu

instrumentu komplektu ar Sistēmu 20V.

Systém 20 V umožňuje napájet několik elektronářadí s

použitím jednoho akumulátoru.

Zvolte si nářadí, akumulátor a nabíječku z naší nabídky a

následně rozšiřujte soubor svého elektronářadí Systém

20V.

A 20V rendszer több elektromos szerszám töltését is

lehetővé teszi egy akkumulátorról.

Válaszd ki a szerszámot, az akkumulátort és a töltőt az

ajánlatunkból, majd bővítsd a 20V elektromos

szerszámaidat.

20V sistema gali maitinti kelis elektros įrankius, panaudojant vieną akumuliatorių.

Iš mūsų asortimento išsirinkite elektros įrankį, akumuliatorių ir įkroviklį, o po to praturtinkite savo rinkinį 20V sistema.

TJB110 TJ4AK

INSTRUCTION MANUAL

CORDLESS HAND-HELD CIRCULAR SAW TJP60

Original text translation

BEFORE YOU START USING THE MACHINE READ

THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a

symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device,

follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool

powered from the mains (with a power cord) or a battery powered power tool

(cordless).

WARNING! General work safety warnings for use of the

tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created by

flammable liquids, gases or dusts. The power tool generates sparks

that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of

power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension

cables when operating a power tool with a grounding/earthing

conductor (PE). Any modifications of plugs and outlets increase the risk

of electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock. WARNING! General warnings regarding the use of

d) Do not damage the power cord. Never use the power cord to power tools.

carry, pull the power tool and do not pull by its power cord to Use and taking care of your power tool:

disconnect plug from the outlet. Keep the power cord away a) Do not overload your power tool. Use a power tool with power

from sources of heat, oils, sharp edges and moving parts. adjusted to work being done. An appropriately chosen power tool

Damaged or entangled power cords increase the risk of electric shock. will allow you to work better and safer under load it has been designed for.

e) When your power tool is operated outdoors use extension cords b) Do not use a power tool when its power switch is out of order (it

intended for outdoor use only. Using an extension cable intended for does not switch it on or off). Any power tool with its power switch out

outdoor use decreases the risk of electric shock. of order is dangerous and must be repaired.

f) It is recommended to connect the device to a mains supply c) Always disconnect the plug from the power source and/or

equipped with a residual current device (RCD) with a rated disconnect its battery before changing any settings,

current of 30 mA or less. performing replacement or storage. Such preventive measures

g) When it is unavoidable to use your power tool in a damp reduce the risk of accidental power tool start up.

environment use an RCD (Residual Current Device) for

protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of

power tools. e) Power tools require maintenance. Check power tools for

Personal safety:concentricity or jamming of moving parts, any cracks and all

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons

with no experience and knowledge in operating the

equipment unless they operate the equipment under

supervision or follow user's instructions provided by persons

responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you

are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious

personal injury.

c) Use personal protective equipment (PPE). Always wear safety

goggles. Wearing personal protective equipment (PPE) including a dust

mask, anti-slippery footwear, a helmet and ear protection reduces

personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power

switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on)

may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in

personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from

moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connected and used

properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules.

Carelessness may cause injury in a fraction of a second .

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

other factors affecting the power tool work safety. If any

damage to the power tool is detected, it should be repaired

before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting

edges in good condition reduces the risk of jamming and facilitates

operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating

conditions and the work to be done. Misusing a power tool can

result in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no

load for a few minutes to provide proper grease distribution

inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may

damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against

release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place.

l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip surfaces clean and free from oil and

grease. Secure grip and control over the tool in unexpected

circumstances are impossible if handles and grip surfaces are slippery.

WARNING! Circular saw – safety warnings

Personal safety:

exposed metal parts of the tool “live” and shock the operator.

f) When ripping always use a rip fence or straight edge guide.

This improves the accuracy of cut and reduces the chance for blade

binding.

g) Always use blades with correct size and shape (diamond vs.

round) arbor holes. Blades that do not match the mounting

hardware of the saw will run eccentrically, causing loss of control.

h) Never use damaged or incorrect blade washers or bolts. The

blade washers and bolt were specially designed for the specific saw, for

optimum performance and safety of operation.

Causes and prevention of kickback:

- kickback is a sudden reaction to a pinched, bound, or misaligned saw

blade, causing an uncontrolled saw to lift up and out of the workpiece

toward the operator;

- when the blade is pinched or bound tightly by the kerf closing down,

the blade stalls and the motor reaction drives the unit rapidly back toward

the operator;

- if the blade becomes twisted or misaligned in the workpiece, the

teeth at the back edge of the blade can dig into the top surface of the

wood, causing the blade to climb out of the kerf and jump back toward

the operator.

Kickback is the result of improper use of the saw or incorrect

operating procedures or conditions and can be avoided by taking

proper precautions, as listed below.

a) Maintain a firm grip with both hands on the saw and position

your arms to allow you to resist the kickback force. Stand on

one side of the saw so as to be away from the cutting line of

the saw. Kickback may cause the saw to jump backward, but the

WARNING! General warnings regarding the use of kickback force can be controlled by the operator if proper precautions

power tools. have been observed.

Repair:b) When blade is binding, or when interrupting a cut for any

reason, release the trigger and hold the saw motionless in

the material until the blade comes to a complete stop. Never

attempt to remove the saw from the workpiece or pull the

saw backward while the blade is in motion or kickback may

occur. Investigate and take corrective actions to eliminate the cause of

blade binding.

c) When restarting a saw in the workpiece, center the saw blade

in the kerf and check that saw teeth are not engaged into the

material. If the blade is binding, it may walk up or kickback from the

workpiece when the saw is restarted.

a) Keep your hands away from the cutting area and the blade.

Keep your second hand on the ancillary handle or on the d) Support large panels to minimize the risk of blade pinching

motor housing. If both hands are holding the saw, they cannot be cut and kickback. Large panels tend to sag under their own

by the blade. weight. Supports must be placed under the panel on both sides, near

the line of cut and near the edge of the panel.

b) Do not reach underneath the workpiece. The guard cannot

protect you from the blade underneath the workpiece. e) Do not use dull or damaged blades. Unsharpened or improperly

set blades produce a narrow kerf causing excessive friction, blade

c) Set the cutting depth to match the thickness of the item to be

binding and kickback.

cut. The saw blade should extend below the workpiece by no more than

the height of the tooth. f) Blade depth and bevel adjusting locking levers must be tight

and secure before making a cut. If blade adjustment shifts while

d) Never hold the item being cut in your hands or across your leg.

cutting, it may cause binding and kickback.

Fix the item to a stable base. Stable fixing of the item being cut is

necessary to minimize body exposure, blade binding, or loss of control. g) Use extra caution when making a “pocket cut” into existing

walls or other blind areas. The protruding blade may cut objects

e) Hold the saw by the insulated gripping surfaces when

that can cause kickback.

performing an operation where the saw may contact hidden

live wiring or its own cord. Contact with a “live” wire will also make h) Before each cut, check if the lower guard is positioned

b) Under no circumstances repair damaged batteries. All

activities related to battery repair may be performed only by

the manufacturer or by authorised service centres.

Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best

quality or repair and use of genuine spare parts.

properly. Do not use the saw when the lower guard does not

move freely and does not close immediately. Never fix or

leave the lower guard in the open position. If the saw is dropped

accidentally, the lower guard may become bent. Lift the lower guard

with the pulling grip and make sure that it moves freely and does not

touch the saw or any other part for each angle and cutting depth

setting.

EN 60825

WARNING!

WARNING! Circular saw – additional safety

warnings

Personal safety:

b)WARNING: In case of damage or improper use of the battery,

i) Check the operation of the lower guard spring. If the guard or

the spring does not work correctly, they should be repaired

prior to use. The lower guard may move slowly due to damaged parts,

sticky deposits, or accumulation of refuse.

j) Manual retraction of the lower guard is allowed only during

special cuts, such as “pocket cuts” and “complex cuts.” Lift the

lower guard using the pulling grip; as soon as the saw blade

enters the material, the lower guard should become

released. For all other types of cuts, the lower guard must work on its

own.

k) Always look to see if the lower guard covers the saw before

you place the saw on a table or on the floor. Unprotected saw

blade will cause the saw to move backwards cutting any item on its way.

Keep in mind how much time it takes until the saw blade stops after the

tool is switched off.

REMARK! Use dust collector equipment!

If the manufacturer has provided dust suction and collection

equipment, check if it is connected and properly mounted.

WARNING!

Use protective equipment. Always use dust masks.

Contact with or inhalation of dust produced when using the

circular saw may cause hazard to the health of the user and potentially to

other persons located in the work area. To protect yourself from dust and

vapors, always wear a dust mask and assure the safety of other persons

present in the work area.

REMARK! Do not use circular saws with dimensions

other than those given in this document.

Use only blades with proper diameter and thickness

and suitable for the rotational speed of the specific saw.

Do not use blades made from high-alloy high-speed steel.

Saw blades made from this material break easily.

Do not use blades for metal or stone.

Install only sharp blades in a perfect condition; immediately

replace cracked or bent disks with new ones.

Check if the blade is firmly fixed and turns in the proper

direction.

WARNING!

Use protective equipment. Always wear protective

goggles.

WARNING!

Use protective equipment. Always use hearing

protection.

a) the tool is equipped with a cutting blade (disk) for wood and

wood-like materials with an admissible rotational speed of at

least 4000 rpm,

b) cutting disk (16) is properly and securely fixed, and the directions

of arrows on the disk and the guard are the same,

c) cutting disk (16) is in good technical condition showing no traces

of damage, cracks or nicks.

d) saw switch (5) is in off position, the safety pushbutton (6) and

the spindle lock lever (22) are released,

e) the hex key (27) for fixing the disk (blade) screw of disk (17) has

been removed from its seat and is out of saw operation field,

f) the following are firmly tightened: cutting depth setting screw

(21), cutting angle setting screw (11) and the parallel cutting

guide setting screw (13),

g) moving guard for cutting disk (15) is fully operational and

remains in closed position.

2. Before switching on the saw make sure that there are no nails,

screws, bolts and/or other foreign objects in the material machined.

3. Never block the guard of cutting disk (15).

4. When starting and operating the saw hold it always by both handles

(4) and (8).

5. The tool can be turned on only when its blade (16) does not contact

the object machined.

6. Do not start cutting until the saw disk has reached its maximum

rotational speed.

7. Cutting is allowed only when the saw foot (12) rests securely on the

material.

8. Never apply exceeding force to the saw while cutting. It may result in

an accident leading to injury or death and/or damage to the

overloaded motor. Damage to the motor (burned winding) resulting

from machine overload is excluded from warranty cover!

9. The saw cannot be used for curved-lined cutting, edge machining

and milling as it may result in an accident leading to injury or death

and/or damage to the machine excluded from warranty cover.

10. After turning the saw off it is not allowed to brake the disk by

pressing it to the material.

11. Check the condition of screws fixing the saw body on a regular basis.

Retighten if necessary (screwdriver Ph3).

ź12. The saw is a device equipped with a laser pointer, with a

źclass 2 laser according to . Do not look into the

laser beam and direct the laser beam in the eyes of people

źand animals. Looking into a beam emitted by a class 2 laser is not

harmful, if it does not last longer than 0.25 s. The reflex to close ones

eyes is generally sufficient protection. The use of optical devices,

such as glasses or binoculars, does not increase the risk of eye

damage.

Safe use of rechargeable batteries and

battery chargers -

Using the battery:

Use only the batteries that correspond to specifications

required by the equipment manufacturer. Use of unsuitable

batteries may lead to cracks and destruction of the battery, personal

injuries or fires.

1. Do not connect the battery until you are sure that:

explosive gases might be released. The battery must be kept

away from fire and proper ventilation is to be assured during

charging. It cannot be left for a longer period of time in a high

temperature environment (areas with strong exposure to the sun, close

to radiators or any other place with a temperature above 40 degrees).

d)Batteries can be charged exclusively with use of a power

adapter recommended by the manufacturer of the tool.

Application of any other power adapter may pose a risk of a fire.

THE SET INCLUDES:

źInstruction manual - 1

źWarranty card - 1

DEVICE COMPONENTS:

A: 1.

(cutting plane non-perpendicular to the surface of the material being

cut).

It is a safe machine due to its construction with a self-regulating

shielding uncovering and covering the cutting blade during operation.

The design of the machine also allows the user to easily operate buttons,

The battery must be charged within the temperature range locks and handles that fulfil specific utility, as well as service and

of 15 to 25ºC. maintenance functions.

Observe the safety instructions, as well as the assembly

instruction and the use guidelines given in this document. The

service and maintenance staff must become familiar with the

Never expose the battery to the effect of water or moisture. guidelines and be advised of the potential hazards.

When another battery is to be charged in sequence the time Also, the applicable occupational health and safety regulations

gap between charging operations must be not less than 30 concerning accident prevention must be strictly observed.

minutes. The tool is not intended for professional or industrial use. The

In no case may you open the battery. guarantee will become void if the tool is used in professional

Under unfavourable conditions electrolyte may leak from workshops, industrial plants, or for similar activities.

batteries, be careful to avoid contacts with the liquid. In case Any use of the saw that is not in observance with the above-mentioned

of accidental contacts with the liquid wash the affected purpose is forbidden, leads to the loss of warranty, and relieves the

locations with water. When liquid penetrates eyes, seek also manufacturer from responsibility for the resulting damage.

for medical assistance. The liquid that leaks from batteries may be Any modifications of the tool by the user relieve the manufacturer from

a reason for irritation or scalds. responsibility for any damage and injuries to the user and the

When the battery unit is not in use keep it far away from surroundings.

metallic items such as paper clips, coins, keys, nails, bolts or Proper use of the saw also pertains to maintenance, storage, transport,

other metal things that may short the battery terminals. and repairs.

Shorts of battery terminals may cause burns or fires. The saw must only be repaired in service points designated by the

Never throw batteries to fireplaces. manufacturer. Battery-powered devices should be repaired only by

Never charge a damaged battery. authorised persons.

The batteries are intended for multiple use and contain Proper use cannot guarantee that no residual risk will occur. Due to the

harmful lithium. design of the machine, the following risks may occur:

Upon the battery lifetime expires the battery must be disposed źthe operator may touch the saw blade in the unguarded part of the

in accordance with environmental regulations. Discharge the saw;

battery first top the empty state and remove from the electric tool. Hand źthe operator may touch the saw blade while it is moving (which will

over to an organization that deals with utilization of batteries or take it result in a cut);

back to the shop where the tool had been purchased. źthe workpiece or its part may be thrown away by the saw;

Using the charger: źthe blade may crack/break;

a) Use only dedicated power adapters to charge the battery. źthe operator may suffer a hearing injury due to the failure to use the

Application of a power adapter dedicated to charge another type of the required hearing protection equipment;

battery unit poses a risk of fires. źthe operator may inhale the harmful wood dust while performing

b) Do not disassemble the charger. work in closed premises.

c) The charger is designed exclusively for indoor use. It must not be

exposed to water or moisture. pc

d) Charge only in an ambient temperature between 15-25 źRip fence pc

degrees. źBlade Ø 150 x 1.6 x Ø 16 x 18T pc

e) Do not insert metal objects of any kind into the charger. źHex key - 1 pc

INTENDED USE : pc

The cordless hand-held circular saw is a tool used for cutting wood,

plywood, particle board and similar wood-based materials.

It cannot be used to cut, grind metal or stone as well it is not allowed to The numbering of device elements refers to the drawing on pages 2-3 of the

use blades for grinding and cutting stone or metal. instruction manual:

This circular saw is suitable for straight-line cutting only. It is not suitable Fig. Suction outlet

for curved -line cutting. Battery*

It is a universal manually operated machine with a compact, ergonomic Battery lock button*

design. It allows the user to adjust the cutting depth and adapt the Grip

machine to the thickness of the material to be cut and make an angle cut Switch

ź -1

-1

Cordless hand-held circular saw

Li-Ion

6. Safety pushbuttonThe declared total vibrations and declared noise emissions were measured

in accordance with a standard test method and may be used for tool

Laser pointer on/off button

comparison.

Ancillary grip

Laser beam output The declared total vibrations and noise emissions can be used in preliminary

Bevel angle scale exposure assessment.

Cutting angle adjustment screw Warnings:

Saw foot The vibrations and noise emissions during the actual use of the power tool

Rip fence adjustment screw may differ from the declared values depending on how the tool is used and

14. Rip fence on the type of the workpiece in particular.

15. Saw blade moving guard Determine safeguards to protect the operator. They should be based on the

16. Blade estimated exposure under actual operational conditions (taking into

17. Blade fixing screw account all parts of the operating cycle such as when the tool is switched off

18. Outer clamping flange or idle except the start time).

19. Saw blade guard grip

Fig. 20. Cut depth scale

21. Cutting depth adjustment screw

22. Spindle lock button

Fig. Charger*

2. When cutting wood that has already been used, be careful of foreign

Battery level indicator button*

objects such as nails, screws, etc.

Battery level indicator*

Fig. 27. Hex key n Charging the battery

* The accessories shown or described are not standard equipment. For NOTE! Battery and charger are not part of the delivery. Depending on your

th e com pl et e of fe r of au xi li ar y equ ip me nt, see o ur needs, you can purchase a 1.5 Ah battery TJ15AK, 2.0 Ah battery TJ2AK or

catalogue. 4.0Ah TJ4AK and a compatible charger TJ3LD (charging time 3–5 hours) or

TJ1LD (charging time 1 hour).

TECHNICAL DATA:

(see Fig. C)

Charge the battery fully

before use.

TJ3LD

The first charging procedure using TJ3LD should last at least 5 hours.

1. Press the battery lock button (3) and remove the battery (2) from the saw

(see Fig. D).

2. (2) (23) (see Fig. C).

4. (24)

TJ1LD

The first charging procedure using TJ1LD should last at least 1 hour.

1. Press the battery lock button (3) and remove the battery (2) from the saw

(see Fig. D).

2. (2) (23)(see Fig. J).

The vibration level value given refers to basic application of the tool. If the

tool is used for other applications or with other tools, or if it is not

maintained properly, the vibration level may differ from the values given.

The above-mentioned causes may lead to higher exposure to vibrations

during the whole work time.

One must implement additional safety measures to protect the operators

from exposure to vibrations, such as maintenance of the electric tool and 3. Connect the charger plug to a mains socket (220–240 V, 50 Hz).

work tools, assurance of proper hand temperature, or determination of the

sequence of work operations. n

10.

11.

12.

13.

PREPARATION FOR WORK:

Prior to each use of the tool one has to check whether moving parts of

the device are in operating conditions, not seized, cracked or damaged

that may affect proper operation of the tool. Damaged tools must be

C: 23.

handed over for repairs before they can be used again.

24. Adapter*

25.

26.

You can check the battery level with the battery level indicator button

A single LED means the battery level is low, two LEDs mean

medium level, and three LEDs mean full battery.

Connect the battery to the charger

Connect the adapter plug to the charger .

Connect the adapter to a mains socket (110–240 V, 50-60 Hz).

Connect the battery to the charger

Battery charging indicator

(25)

Charger

Supply voltage 20 V d.c.

Rotation speed under no-load conditions

4000/min

Saw blade diameter, max. 150 mmø

Cutting depth 48mm (90°)/36mm(45°)

Cutting angle o o

0 45~

Saw blade diameter inner 16 mm ø

Vibration level acc. to: EN 60745

wood cutting ah, W

1,5m/s

Tolerance of measurements K

Acoustic pressure level(LpA) 75,3 dB(A)

Acoustic power (LwA) 86,3 dB(A)

Weight (with battery) 2,6 kg

Tolerance of measurements K ,K 3 dB(A)

LpA LwA

3,015 m/s

Recommended 20 V Li-ion batteries: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)

Recommend chargers: TJ3LD(3-5h), TJ1LD (1h)

laser class

laser wavelength 650 nm

laser power 1mW

Laser pointer

A green LED light indicates that the charger is connected to a power source.

After the battery is connected, the red LED is on to indicate charging.

Blinking green battery LEDs also indicate that the battery is charging and

show the current battery level.

When the battery is fully charged, the red LED goes off and the green LED is

on.

After charging, disconnect the charger and remove the battery.

NOTE! The battery may get slightly hot when charging. This is not a

malfunction.

The lithium-ion battery can be charged at any moment, without detriment

to its life. Interrupting the charging process does not entail a risk of

damaging the battery cells.

CAUTION

STORAGE AND MAINTENANCE:

The tool must be stored in a place that is not accessible to children and must

be kept clean and protected from moisture and dust. The storage conditions

REMARK: Before the cutting blade is replaced, disconnect the machine from

the battery.

When installing the disc, use protective gloves. You may suffer cuts when

touching the disk.

Use only saw blades with parameters corresponding to the nominal data given

in this document.

Never use grinding discs as work tools.

In order to replace the blade:

– Press and hold the spindle lock button (22) in this position (fig. E, page

3). Unscrew the fixing screw (17) with the hex key (23) (fig. F, page 3).

REMARK: The spindle lock button (22) can only be pressed when the spindle is

stationary. Otherwise, the tool may become damaged.

– Using the guard grip (19), move the guard backwards and hold it. Take

HOW TO OPERATE THE TOOL:off the outer clamping flange(18) and the blade (16) from the tool shaft

1. Before you start working check the cutting disk condition to avoid (fig. F, page3).

overload and improper tool operation. REMARK: Do not take the outer clamping flange; if the flange falls out, put it

2. First mark the cutting line on the material. back in with the flat surface to the outside of the machine body.

3. The tool is provided with a safety pushbutton (6) which prevents Install a new blade taking the same steps in reverse direction. When

accidental activation of the circular saw. In order to switch on the saw, installing a cutting disk remember to observe the rotation directions shown

one must first press the safety pushbutton and then press the saw by the arrows. The direction of the arrow on the disk should be the same as

ON/OFF button (5) and hold it in the depressed position. The operator the direction of the arrow placed on the cutting disk.

may start working with the saw only after it reaches the maximum SETTING THE CUTTING DEPTH (fig. G):

rotational speed.

Carrying out shallow cuts at depths lower than the thickness of material

4. Put the saw foot (12) onto the material in such a way to hold it tight

being machined is possible when setting the cutting depth by lowering the

against the material surface, and to place the mark showing cutting line

foot (12) to a selected position. The cutting depth at 0° can be set between 0

under the foot.

mm and 48 mm.

5. When operating the saw (straight-line plane forward motion) as the 1. Disconnect the saw from the battery.

disk sinks into material, the guard (15) gradually exposes the disk

2. Loosen the saw blade cutting depth adjustment screw (21).

allowing for cutting material. The guard returning spring brings back the

guard to its original position as the disk withdraws from the material. 3. Set the desired cutting depth using the cutting depth scale (20).

6. The saw should be moved exactly along a straight line. Failure to observe 4. Lock the screw (21).

this recommendation may result in raising the resistance to machining ! The cutting depth should be approx. 3 mm greater than the

and disk blockage. It may result in burning motor windings, loosing thickness of the material, so that the blade protrudes slightly more than a

warranty rights and even in a serious accident. tooth's height on the other side of the cut material.

7. To stop cutting with the saw: SETTING THE CUTTING INCLINATION ANGLE (fig. H):

a) withdraw the rotating disk from the material being cut, The saw allows users to cut at an angle to the material surface within the

b) release the switch button (5), range 0° ÷ 45°. To enable this it is necessary to set the saw foot (12) in a

c) wait until the saw disk stops rotating, selected position.

d) put the tool aside to a safe place. 1. Disconnect the saw from the battery.

8. Then after taking steps shown in section 7: 2. Loosen the cutting angle adjustment screw (11).

a) disconnecting the battery, 3. Set the desired cutting angle using the cutting angle scale (10).

b) clean the saw to remove sawdust and dust, 4. Lock the screw (11).

c) protect the tool against unauthorized access (e.g. children). NOTE! For angle cuts, the cutting depth is less than the value indicated on the

n Suction outlet cut depth scale.

Remove sawdust by connecting an appropriate vacuum cleaner with the

USING THE PARALLEL CUTTING GUIDE (fig. I):

suction hose to the outlet (1).

The guide (14) allows users to cut parallelly to the edge of the material

n Laser pointer being cut.

The laser pointer shows the cutting line. Mark the required line on the 1. Disconnect the saw from the battery.

surface of the workpiece and guide the laser along the marked line during

2. Insert the guide (14) into slots provided at the front of the foot.

cutting.

3. Set a selected cutting width.

To turn the laser pointer on or off, press the on/off switch (7).

4. Lock the setting with screw (13).

Check before sawing whether the cutting line is correctly shown. The laser

5. Start cutting.

pointer can shift as a result of vibrations during intensive use of the power

tool.

NOTE: After each sawing process, turn the laser pointer off.

REPLACING THE SAW BLADE:

should prevent potential mechanical damage and impact of the weather recovery of used equipment either exists or is being created. The system

conditions. obliges all organizations that sell such equipment to collect the used

machinery and appliances. Moreover, general purpose collecting points

for such equipment are available.

MANUFACTURER:

PROFIX Co.Ltd.,

34 Marywilska Street,

03-228 Warsaw, POLAND.

This appliance is in conformity with national and European standards as

well as with general safety guidelines.

NOTE: In case of technical issues, contact an authorised technical service.

Any repairs are allowed to be carried out exclusively by qualified staff with

use of original spare parts.

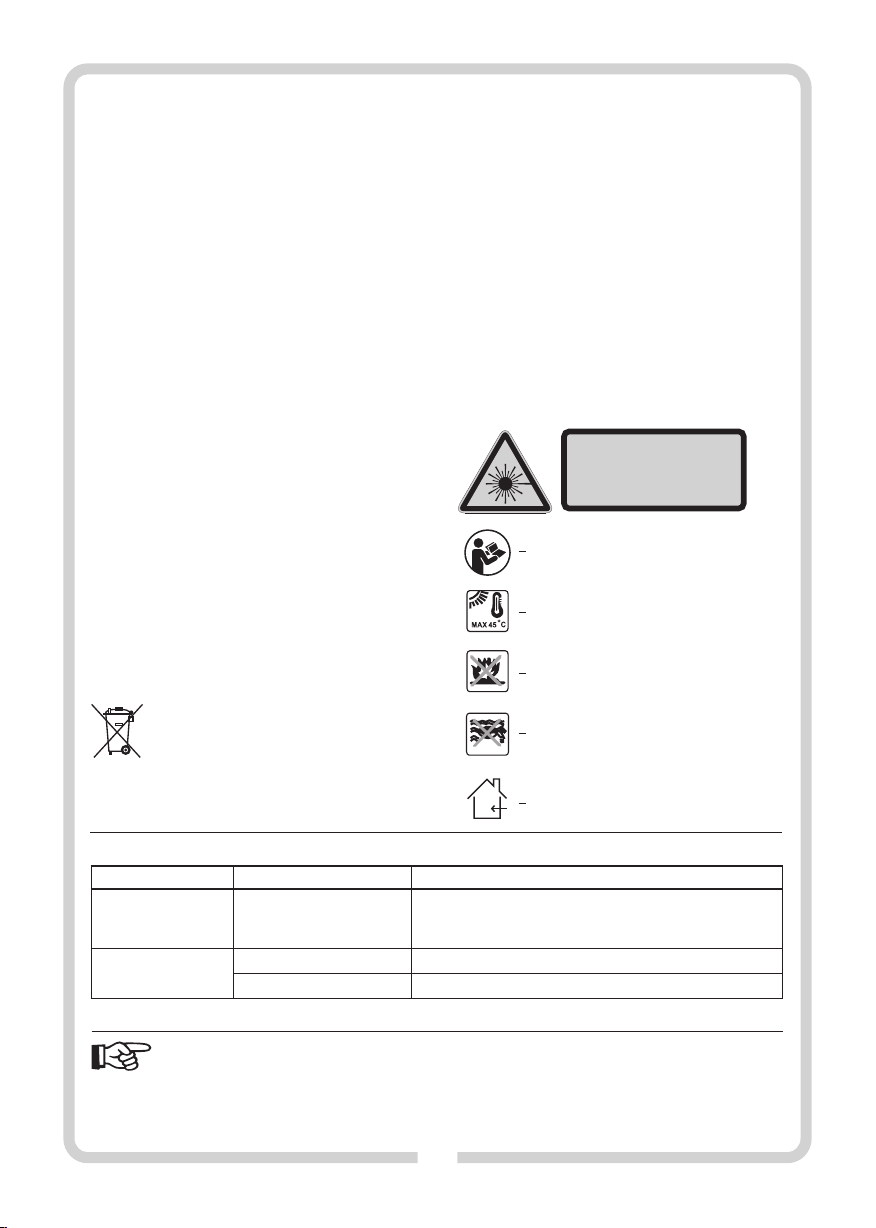

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the

information tags:

The charger may be cleaned exclusively with use of a dry cloth.

TRANSPORTATION:

If the battery is removed for transport or storage, make sure the contacts

will not short circuit. Remove metal items such as screws, nails, clasps,

loose bits, wires, or metal filings from the case or transport container or

otherwise prevent them from touching the battery.

PROTECTION OF THE ENVIRONMENT:

NOTE: The symbol nearby denotes that old equipment must

never be thrown away together with other waste (with the

penalty of a fine). Hazardous components of electronic

equipment may adversely affect the natural environment and

human health.

Each household may contribute to the recovery and reuse (recycling) of

old machinery and equipment. Both in Poland and Europe a system for

The tool does not require any special maintenance procedures. Just keep

it clean, protect against humidity and dust.

After completing work it is recommended to clean the saw to remove

sawdust and dust. It can be done using the guard handle of the cutting

disk (19) that allows us to expose the disk (16).

NOTE: the handle can be used only during maintenance or service

procedures after disconnecting the tool from the battery.

After completing work in intensely dusty environments it is

recommended to use compressed air to clean venting holes – it will

protect bearings against premature wear and remove dust obstructing

the air-cooling intake.

Clean the housing with a clean, damp cloth and a small amount of soap,

then wipe dry.

Do not use any cleaning agents or solvents; they can damage parts of the

device made of plastic.

Make sure that no water penetrates inside the device.

Visible dirt in the laser beam outlet should be carefully removed with a

cotton swab using a glass cleaning fluids.

The saw should be transported and stored in a package that protects it

against humidity, dust and small particle penetration – special attention

should be paid to provide proper protection to venting holes. Small

particles (objects) penetrating into the housing can damage the motor.

LASER RADIATION

DO NOT LOOK INTO THE BEAM

CLASS 2 LASER DEVICE

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

« »Never dispose of batteries in water.

«Read this instruction before switching on the

power supply and starting the work.»

« »Never dispose of batteries in fire.

Protect the battery against heat, e. g., against

continuous intense sunlight.

« »For indoor use only.

TROUBLESHOOTING GUIDE:

PROBLEM POSSIBLE CAUSE REMEDY

Irregularities of the motor

operation. Worn carbon brushes of the motor. Have the brushes replaced at a service workshop.

The saw does not work. No power voltage, damaged

motor or the power trigger.

Check the battery status, recharge or replace with a new one when necessary.

When the problem persists hand over the tool for repair at a service workshop.

Please refer to the warranty sheet for addresses of authorized workshops.

Battery low. Recharge the battery.

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company

reserves the right to make amendments to the product specification without a prior notice. The images included into the

operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device

purchased.

This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

INSTRUKCJA OBSŁUGI

AKUMULATOROWA RĘCZNA PILARKA TARCZOWA TJP60

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY

ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ.

Zachowaj instrukcję do ewentualnego przyszłego

wykorzystania.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące

bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące

bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

powietrzu, przewody przyłączeniowe należy przedłużać

przedłużaczami przeznaczonymi do pracy na wolnym

powietrzu. Używanie przedłużacza przeznaczonego do pracy na

wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zaleca się podłączenie urządzenia do sieci elektrycznej

OSTRZEŻENIE! Należy przeczytać wszystkie

wyposażonej w wyłącznik różnicowo-prądowy (RCD) o prądzie

ostrzeżenia dotyczące bezpieczeństwa użytkowania

wyłączenia 30mA lub mniejszym.

oznaczone symbolem i wszystkie wskazówki

dotyczące bezpieczeństwa użytkowania. g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i

wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia zasilania należy stosować urządzenie różnicowoprądowe

prądem elektrycznym, pożaru i/lub poważnych obrażeń. (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem

elektrycznym.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące

bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza

elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub

elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące

bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymywać porządek i dobre

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać

żadnych przedłużaczy w przypadku elektronarzędzi mających

przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia

prądem elektrycznym.

b) Należy unikać dotykania powierzchni uziemionych lub

zwartych z masą, takich jak rury, ogrzewacze, grzejniki

centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia

prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

warunków wilgotnych. W przypadku przedostania się do

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

nie należy używać przewodu przyłączeniowego do

przenoszenia, ciągnięcia elektronarzędzia lub wyciągania

wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z

daleka od źródeł ciepła, olejów, ostrych krawędzi lub

ruchomych części. Uszkodzone lub zaplątane przewody

przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym

ubranie

i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeżeli urządzenia są przystosowane do przyłączenia

zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy

upewnić się, że są one przyłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej,

czuciowej lub psychicznej, lub osoby nie mające doświadczenia

lub znajomości sprzętu, chyba że odbywa się to pod nadzorem

lub zgodnie z instrukcją użytkowania sprzętu, przekazanej

przez osoby odpowiadające za ich bezpieczeństwo.

b) Należy być przewidującym, obserwować co się robi i

zachowywać rozsądek podczas używania elektronarzędzia.

Nie należy używać elektronarzędzia, gdy jest się zmęczonym

lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne

osobiste obrażenia.

c) Należy stosować wyposażenie ochronne. Należy zawsze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie

antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste

obrażenia.

d) Należy unikać niezamierzonego rozruchu. Przed

przyłączeniem do źródła zasilania i/lub przed podłączeniem

akumulatora oraz zanim podniesie się lub przeniesie się

narzędzie należy upewnić się, że wyłącznik elektronarzędzia

jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy

załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruchomieniem elektronarzędzia należy usunąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie

i zachować równowagę. Umożliwi to lepszą kontrolę nad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy,

i) Nie pozwól, aby umiejętności uzyskane dzięki częstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym

siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

może spowodować poważne obrażenia w ułamku sekundy.

Napraw y gwaranc yjne i pogwaranc yjne swoich

elektronarzędzi wykonuje Serwis PROFIX, co gwarantuje

najwyższą jakość napraw oraz stosowanie oryginalnych

części zamiennych.

opakowaniu oryginalnym, zabezpieczającym przed

uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

pozwalają na bezpieczne trzymanie i kontrolę narzędzia w

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące

nieoczekiwanych sytuacjach.

bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie: OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące

a) Nie należy elektronarzędzia przeciążać. Należy stosować bezpieczeństwa użytkowania narzędzia.

elektronarzędzie o mocy odpowiedniej do wykonywanej Naprawa:

pracy. Właściwe elektronarzędzie umożliwi pracę lepszą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie

załącza i nie wyłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać

naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłączyć akumulator przed wykonaniem każdej

nastawy, wymiany części lub magazynowaniem. Takie OSTRZEŻENIE! Pilarka tarczowa, ostrzeżenia

zapobiegawcze środki bezpieczeństwa redukują ryzyko dotyczące bezpieczeństwa

przypadkowego rozruchu elektronarzędzia.

Bezpieczeństwo osobiste:

d) Nieużywane elektronarzędzie należy przechowywać poza

zasięgiem dzieci i nie należy pozwalać osobom a) Trzymać ręce w oddali od obszaru cięcia i piły. Trzymać drugą

niezaznajomionym z elektronarzędziem lub niniejszą rękę na rękojeści pomocniczej lub na obudowie silnika. Jeśli

instrukcją na używanie elektronarzędzia. Elektronarzędzia są obiema rękami trzyma się pilarkę, to nie mogą być one narażone na

niebezpieczne w rękach nieprzeszkolonych użytkowników. zranienie piłą.

e) Elektronarzędzia należy konserwować. Należy sprawdzać b) Nie sięgać ręką pod spód przedmiotu obrabianego. Osłona nie

współosiowość lub zakleszczenie się części ruchomych, może ochronić cię przed piłą poniżej przedmiotu obrabianego.

pęknięcia części i wszystkie inne czynniki, które mogą mieć c) Nastawiać głębokość cięcia odpowiednią do grubości

wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się przedmiotu obrabianego. Zaleca się, aby tarcza wystawała poniżej

uszkodzenia, należy elektronarzędzie przed użyciem ciętego materiału mniej niż na wysokość zęba.

naprawić. Przyczyną wielu wypadków jest niefachowy sposób d) Nigdy nie trzymać przedmiotu przecinanego w rękach lub na

konserwacji elektronarzędzia. nodze. Zamocować przedmiot obrabiany do stabilnej

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne,

utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza aby uniknąć niebezpieczeństwa kontaktu z ciałem, zakleszczenia piły

prawdopodobieństwo zakleszczenia i ułatwia obsługę. lub utraty kontroli cięcia.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. e) Trzymać pilarkę za izolowane powierzchnie przeznaczone do

należy stosować zgodnie z niniejszą instrukcją, biorąc pod tego celu podczas pracy, przy której piła może mieć styczność

uwagę warunki pracy i rodzaj pracy do wykonania. Używanie z przewodami pod napięciem lub z jej własnym przewodem

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może zasilającym. Zetknięcie się z „przewodami pod napięciem” może

spowodować niebezpieczne sytuacje. także spowodować znalezienie się „pod napięciem” metalowych części

h) W niskich temperaturach, lub po dłuższym okresie nie elektronarzędzia powodując porażenie operatora.

użytkowania, zalecane jest włączenie elektronarzędzia bez f) Podczas cięcia wzdłużnego zawsze używać prowadnicy do

obciążenia na okres kilku minut w celu właściwego cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to

rozprowadzenia smaru w mechanizmie napędu. dokładność cięcia i zmniejsza możliwość zakleszczenia piły.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną g) Zawsze używać pił o prawidłowych wymiarach i kształcie

(nie mokra) szmatkę i mydło. Nie stosować benzyny, otworów osadczych (np. kształt rombu lub okrągły). Piły, które

rozpuszczalników i innych środków mogących uszkodzić nie pasują do uchwytu mocującego mogą pracować mimośrodowo,

urządzenie. powodując utratę kontroli pracy.

j) Elektronarzędzie należy przechowywać/ transportować po h) Nigdy nie stosować do mocowania piły uszkodzonych lub

upewnieniu się, że wszystkie jego elementy ruchome są niewłaściwych podkładek lub śrub. Podkładki i śruby mocujące

zablokowane i zabezpieczone przed odblokowaniem za piłę zostały specjalnie zaprojektowane dla pilarki, aby zapewnić

pomocą oryginalnych elementów do tego przeznaczonych. optymalne funkcjonowanie i bezpieczeństwo użytkowania.

k) Elektronarzędzie należy przechowywać w miejscu suchym, Przyczyny odrzutu i zapobieganie odrzutowi:

zabezpieczone przed kurzem i wnikaniem wilgoci. − odrzut tylny to nagłe podniesienie i wycofanie pilarki w kierunku do

l) Transportowanie elektronarzędzia powinno odbywać się w operatora w linii cięcia, spowodowane niekontrolowanym cięciem przez

b) W żadnym wypadku nie naprawiaj uszkodzonych

akumulatorów. Wszystkie czynności związane z naprawą

akumulatora mogą być wykonywane wyłącznie przez

producenta lub przez autoryzowane serwisy.

zahaczoną, zaciśniętą lub niewłaściwie prowadzoną tarczę piły; kąta i głębokości cięcia.

− kiedy tarcza piły jest zahaczona lub zaciśnięta w szczelinie, tarcza i) Sprawdzać działanie sprężyny osłony dolnej. Jeśli osłona i

zatrzymuje się i reakcja silnika powoduje gwałtowny ruch pilarki do tyłu, sprężyna nie działają właściwie, powinny być naprawione

w kierunku do operatora; przed użyciem. Osłona dolna może działać powoli wskutek

− jeśli piła jest skręcona lub źle ustawiona w przecinanym elemencie, uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów.

zęby piły po wyjściu z materiału mogą uderzyć w górną powierzchnię j) Dopuszcza się ręczne wycofanie osłony dolnej tylko przy

ciętego materiału powodując podniesienie piły i odrzut w kierunku specjalnych cięciach takich jak „cięcie wgłębne” i „cięcie

operatora. złożone.” Podnosić osłonę dolną za pomocą uchwytu

Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub odciągającego i skoro piła zagłębi się w materiał, osłona

nieprawidłowych procedur lub warunków eksploatacji i można dolna powinna być zwolniona. W przypadku wszystkich innych

go uniknąć przyjmując stosowne środki ostrożności podane cięć zaleca się, aby osłona dolna działała samoczynnie.

poniżej. k) Zawsze obserwować, czy osłona dolna przykrywała piłę

a) Trzymać pilarkę obydwoma rękami mocno, z ramionami przed postawieniem pilarki na stole warsztatowym lub

ustawionymi tak, aby wytrzymać siłę odrzutu tylnego. podłodze. Niechroniony brzeg piły będzie powodował, że pilarka

Przyjąć pozycję ciała z jednej strony pilarki, ale nie w linii będzie cofała się od tyłu tnąc cokolwiek na swojej drodze. Zdawać sobie

cięcia. Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu, sprawę z czasu potrzebnego do zatrzymania się piły po wyłączeniu.

ale siła odrzutu tylnego może być kontrolowana przez operatora, jeśli UWAGA! Używaj urządzeń do odsysania pyłu!

przedsięwzięto odpowiednie środki ostrożności. Jeżeli producent przewidział urządzenia do odsysania lub

b) Kiedy piła tarczowa zacina się lub kiedy przerywa cięcie z gromadzenia pyłu, sprawdź, czy są one przyłączone i

jakiegoś powodu należy zwolnić przycisk włącznika i trzymać prawidłowo zamontowane.

pilarkę nieruchomo w materiale dopóki tarcza piły nie

zatrzyma się całkowicie. Nigdy nie próbować usunięcia

pilarki z materiału ciętego, ani nie ciągnąć pilarki do tyłu,

dopóki tarcza piły porusza się lub może spowodować odrzut

tylny. Zbadać i podejmować czynności korygujące, w celu eliminacji

przyczyny zacinania się piły.

c) W przypadku ponownego uruchomieniu pilarki w elemencie

obrabianym wyśrodkować tarczę piły w rzazie i sprawdzić,

czy zęby piły nie są zaczepione w materiale. Jeśli tarcza piły

zacina się, kiedy pilarka jest ponownie uruchamiana, może się ona

wysunąć lub spowodować odrzut tylny w stosunku do elementu

obrabianego.

d) Podtrzymywać duże płyty, aby zminimalizować ryzyko

zaciśnięcia i odrzutu tylnego tarczy. Duże płyty mają tendencję do

uginania się pod ich własnym ciężarem. Podpory powinny być

umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i w

pobliżu krawędzi płyty.

e) Nie używać tępych lub uszkodzonych pił. Nieostre lub

niewłaściwie ustawione zęby piły tworzą wąski rzaz powodujący

nadmierne tarcie, zacięcie piły i odrzut tylny.

f) Nastawiać pewnie zaciski głębokości cięcia i kąta pochylenia

piły tarczowej, przed wykonywaniem cięcia. Jeżeli nastawy

pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i

odrzut tylny.

g) Szczególnie uważać podczas wykonywania «cięcia

wgłębnego» do istniejących ścianek lub innych ślepych

przestrzeni. Wystająca piła może ciąć inne przedmioty, powodując

odrzut tylny.

h) Sprawdzać przed każdym użyciem osłonę dolną, czy jest OSTRZEŻENIE! , dodatkowe

prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna ostrzeżenia dotyczące bezpieczeństwa –

nie porusza się swobodnie i nie zamyka się natychmiast. Bezpieczeństwo osobiste:

Nigdy nie przytwierdzać lub nie pozostawiać osłony dolnej w

otwartym położeniu. Jeśli pilarka zostanie przypadkowo

upuszczona, osłona dolna może zostać zgięta. Podnosić osłonę dolną za

pomocą uchwytu odciągającego i upewnić się czy porusza się ona

swobodnie i nie dotyka piły lub innej części dla każdego nastawienia

OSTRZEŻENIE!

Należy stosować wyposażenie ochronne. Należy

zawsze zakładać maski przeciwpyłowe.

Kontakt lub wdychanie pyłów powstających podczas piłowania zagraża

zdrowiu użytkownika i ewentualnie innych znajdujących się w pobliżu

osób. Dla ochrony przed pyłami i parami zakładaj maskę przeciwpyłową i

zadbaj też o bezpieczeństwo innych osób przebywających w miejscu

pracy.

UWAGA! Nie używaj żadnych pił tarczowych o innych

wymiarach, niż podane w tej instrukcji obsługi.

Stosuj wyłącznie tarcze tnące o odpowiedniej

średnicy i grubości, przystosowane do prędkości obrotowej

wrzeciona tej pilarki.

ź Nie używaj pił tarczowych z wysokostopowej stali

szybkotnącej. Piły tego rodzaju łatwo się łamią.

ź Nie używaj pił tarczowych do metalu lub kamienia.

ź Zakładaj wyłącznie ostre tarcze tnące w idealnym stanie;

pęknięte lub wygięte tarcze natychmiast wymieniaj na

nowe.

ź Sprawdź, czy piła tarczowa jest dobrze zamocowana i obraca

się we właściwym kierunku.

OSTRZEŻENIE

Należy stosować wyposażenie ochronne. Należy

zawsze zakładać okulary ochronne.

OSTRZEŻENIE

Należy stosować wyposażenie ochronne. Należy

zawsze zakładać ochronniki słuchu.

1. Nie podłączaj akumulatora, dopóki nie upewnisz się, że:

a) zamocowana jest tarcza do drewna i materiałów

drewnopochodnych o dopuszczalnej, max. prędkości obrotowej

równej lub większej niż 4000 obr/min,

Ręczna pilarka tarczowa

b) tarcza tnąca (16) jest poprawnie i pewnie zamocowana, w akumulatora, uszkodzenie ciała lub pożar.

tym, że zachodzi zgodność kierunku strzałek na tarczy tnącej i b) UWAGA: W przypadku uszkodzenia i niewłaściwego

obudowie osłaniającej, użytkowania akumulatora może dojść do wydzielenia się

c) tarcza tnąca (16) jest ostra, w dobrym stanie technicznym, bez gazów wybuchowych. Akumulator należy zawsze utrzymy-

jakichkolwiek uszkodzeń, pęknięć, uszczerbków, wać z dala od źródła ognia oraz zapewnić odpowiednią

wentylację podczas ładowania. Nie wolno pozostawić go na

d) włącznik pilarki (5) jest w pozycji wyłączenia, a przycisk

dłuższy czas w środowisku, w którym panuje wysoka temperatura (w

bezpieczeństwa (6) i blokada wrzeciona (22) są zwolnione, miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek

e) klucz imbusowy (27) do mocowania tarczy został usunięty z tam, gdzie temperatura przekracza 40 stopni).

gniazda śruby mocowania tarczy (17) i znajduje się poza c) Ładowanie akumulatora powinno odbywać się w zakresie

polem oddziaływania pilarki, temperatur 15-25 °C.

f) są mocno dokręcone: śruba ustawienia głębokości cięcia (21), d) Ładować należy wyłącznie ładowarką zalecaną przez

śruba ustawienia kąta cięcia (11) i śruba ustawienia wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

prowadnicy cięcia równoległego (13), typu baterii akumulatorów stwarza ryzyko powstania pożaru.

g) uchylna osłona tarczy tnącej (15) jest sprawna i pozostaje w e) Nie wystawiać akumulatora na działanie wody i wilgoci.

położeniu zamkniętym. f) Jeśli zamierza się ładować kolejno więcej niż jeden

2. Przed włączeniem pilarki upewnij się, że w materiale obrabianym akumulator, należy zrobić przerwę 30 minutową pomiędzy

nie ma gwoździ, śrub wkrętów i/lub innych ciał obcych. ładowaniami.

3. Nigdy nie blokuj osłony tarczy tnącej (15). g) W żadnym wypadku nie należy otwierać akumulatora.

4. Przy uruchamianiu pilarki i przy pracy pilarką należy trzymać ją za h) W niekorzystnych warunkach z akumulatora może wydostać

obydwa uchwyty (4) i (8). się ciecz; należy unikać kontaktu z cieczą. Jeżeli przypadkowo

5. Włączaj maszynę tylko wtedy, gdy tarcza tnąca (16) nie dotyka nastąpi zetknięcie użytkownika z cieczą, miejsce zetknięcia

elementu obrabianego. należy przemyć wodą. Jeżeli ciecz trafi do oczu, dodatkowo

6. Cięcie rozpoczynać po osiągnięciu maksymalnych obrotów przez należy szukać pomocy medycznej.

pilarkę. Wydostająca się z akumulatora ciecz może spowodować podrażnienia

7. Cięcie przeprowadzać tylko wtedy, gdy płaszczyzna stopy pilarki lub oparzenia.

(12) pewnie opiera się na płaszczyźnie ciętego materiału. i) W czasie, gdy bateria akumulatorów nie jest używana, należy

8. Nigdy nie wywieraj podczas cięcia nadmiernej siły na pilarkę. Może ją przechowywać z dala od metalowych przedmiotów takich,

to spowodować wypadek skutkujący utratą zdrowia lub życia i/lub jak spinacze do papieru, monety, klucze, gwoździe, śruby, lub

uszkodzeniem przeciążonego silnika. Uszkodzenie (spalenie inne małe elementy metalowe, które mogą zewrzeć zaciski

uzwojeń) silnika spowodowane przeciążeniem maszyny nie akumulatorów. Zwarcie zacisków akumulatora może spowodować

podlega naprawom gwarancyjnym! oparzenia lub pożar.

9. Za pomocą pilarki nie wolno wykonywać cięć po łuku, obróbek j) Nie wrzucać akumulatorów do ognia.

krawędziowych, frezowania, gdyż może to spowodować wypadek k) Nie wolno ładować uszkodzonego akumulatora.

skutkujący utratą zdrowia lub życia i/lub uszkodzeniem maszyny, Akumulatory są przeznaczone do wielokrotnego ładowania,

które nie podlega naprawie gwarancyjnej. zawierają szkodliwy dla środowiska lit.

10. Po wyłączeniu pilarki nigdy nie wolno hamować ruchu tarczy przez Po zakończeniu okresu żywotności należy je zutylizować

docisk do ciętego materiału. zgodnie z przepisami o ochronie środowiska naturalnego.

11. Należy regularnie kontrolować stan wkrętów mocujących korpus W tym celu całkowicie wyczerpać akumulator, wyjąć z elektronarzędzia,

pilarki. W razie potrzeby dokręcić wkrętakiem Ph3. zdać do punktu utylizacji akumulatorów lub zdać do sklepu, w którym

12. urządzeniem wyposażonym we wskaźnik dokonano zakupu.

laserowy, z laserem klasy 2 wg . Nie wolno Użytkowanie ładowarki:

wpatrywać się w wiązkę światła laserowego i a) Ładować należy wyłącznie ładowarką zalecaną przez

kierować promienia lasera bezpośrednio w oczy ludziom oraz wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

zwierzętom. Spojrzenie w promień emitowany przez laser klasy 2 nie jest typu baterii akumulatorów stwarza ryzyko powstania pożaru.

szkodliwe, jeżeli nie trwa dłużej niż 0,25 s. Odruch zamykania powiek na b) Nie wolno rozkręcać ładowarki.

ogół stanowi wystarczającą ochronę. Użycie przyrządów optycznych, na c) Ładowarka jest przeznaczona wyłącznie do pracy wewnątrz

przykład okularów, lornetek nie powoduje zwiększenia ryzyka pomieszczeń. Nie wolno jej narazić na działanie wody i wilgoci.

uszkodzenia oczu. d) Ładować tylko w zakresie temperatur 15-25 stopni.

Bez pi ec zn e uż yt kowa ni e e) Nie wolno wkładać jakichkolwiek przedmiotów metalowych

akumulatorów i ładowarek do ładowarki.

Użytkowanie akumulatorów:

UŻYCIE ZGODNE Z PRZEZNACZENIEM:

a) Należy używać tylko akumulatorów zgodnych ze specyfikacją

podaną przez producenta. W przypadku użycia innych jest narzędziem służącym do

akumulatorów może wystąpić pęknięcie i rozpadnięcie się cięcia drewna, sklejki, płyt wiórowych i tym podobnych materiałów

Pilarka jest

Akumulatorowa ręczna pilarka tarczowa

EN 60825

OSTR ZE ŻE NI E!

–

Li-Ion

drewnopochodnych. KOMPLETACJA:

Nie można jej stosować do cięcia, szlifowania, metalu bądź kamienia jak

źProwadnica cięcia równoległego

również nie można zakładać do niej tarcz przeznaczonych do cięcia,

źTarcza tnąca Ø 150 x 1.6 x Ø 16 x 18T

szlifowania, metalu bądź kamienia.

źKlucz imbusowy

Pilarka jest przystosowana do cięcia prostoliniowego. Nie nadaje się do

wykonywania cięć po łuku.

Jest to uniwersalna maszyna ręcznego prowadzenia o zwartej,

ergonomicznej budowie. Zapewnia ona użytkownikowi możliwość

regulowania głębokości nacinania i dostosowania maszyny do grubości

ciętego materiału oraz wykonania cięcia ukośnego (płaszczyzna cięcia

nieprostopadła do powierzchni ciętego materiału).

Jest to maszyna bezpieczna ze względu na zastosowaną w niej Akumulator*

konstrukcję samoregulującego się odsłaniania i zasłaniania tarczy tnącej Przycisk blokady akumulatora*

podczas pracy.

Konstrukcja maszyny pozwala również użytkownikowi na łatwą obsługę Włącznik

przycisków, blokad i uchwytów, spełniających określone funkcje 6. Przycisk bezpieczeństwa

użytkowe i obsługowo-konserwacyjne.

Do zgodnego z przeznaczeniem zastosowania należy również

przestrzeganie wskazówek dotyczących bezpieczeństwa oraz Otwór wyjściowy wiązki laserowej

instrukcji montażu i wskazówek eksploatacyjnych w instrukcji

obsługi. Osoby, które obsługują i konserwują urządzenie, muszą Śruba ustawienia kąta cięcia

się zapoznać z tymi wskazówkami oraz należy je pouczyć o Stopa pilarki

możliwych niebezpieczeństwach. Śruba ustawienia prowadnicy cięcia równoległego

Poza tym należy jak najdokładniej przestrzegać obowiązujących 14. Prowadnica cięcia równoległego

przepisów w sprawie zapobiegania wypadkom (BHP). 15. Uchylna osłona tarczy tnącej

Urządzenie nie jest przeznaczone do zastosowania 16. Tarcza tnąca

zawodowego, rzemieślniczego lub przemysłowego. Umowa 17. Śruba mocowania tarczy

gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w 18. Kołnierz dociskający zewnętrzny

zakładach rzemieślniczych, przemysłowych lub do podobnych 19. Uchwyt osłony tarczy tnącej

działalności. 20. Skala głębokości cięcia

Każde użycie pilarki niezgodne z przeznaczeniem podanym wyżej jest 21. Śruba ustawienia głębokości cięcia

zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności 22. Przycisk blokady wrzeciona

producenta za powstałe w wyniku tego szkody.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika

zwalniają producenta z odpowiedzialności za uszkodzenia i szkody

wyrządzone użytkownikowi i otoczeniu.

27. Klucz imbusowy

Poprawne użytkowanie pilarki dotyczy także konserwacji, składowania,

transportu i napraw.

Pilarka może być naprawiana wyłącznie w punktach serwisowych

wyznaczonych przez producenta. Urządzenia akumulatorowe powinny

być naprawiane tylko przez osoby uprawnione. DANE TECHNICZNE:

Pomimo zgodnego z przeznaczeniem zastosowania nie można

całkowicie wyeliminować określonych czynników ryzyka resztkowego.

Ze względu na konstrukcję i budowę maszyny mogą wystąpić

następujące zagrożenia:

źDotknięcie tarczy pilarskiej w nieosłoniętym obrębie pilarki.

źSięgnięcie do pracującej tarczy (rana cięta).

źOdrzucenie przedmiotu obrabianego lub części przedmiotu

obrabianego.

źPęknięcie/złamanie tarczy pilarskiej.

źUszkodzenia słuchu w wypadku niestosowania koniecznej ochrony

słuchu.

źSzkodliwe dla zdrowia emisje pyłów drzewnych w przypadku

wykonywania prac w zamkniętych pomieszczeniach.

źAkumulatorowa ręczna pilarka tarczowa -1 szt.

-1 szt.

źKarta gwarancyjna - 1 szt.

ź Instrukcja obsługi - 1 szt.

* Opisany lub przedstawiony osprzęt nie należy do wyposażenia

standardowego. Kompletny asor tyment wyposażenia

dodatkowego można znaleźć w naszym katalogu.

ELEMENTY URZĄDZENIA:

Numeracja elementów urządzenia odnosi się do przedstawienia

graficznego umieszczonego na stronach 2-3 instrukcji obsługi:

Rys.A: 1. Króciec odsysający

4. Uchwyt

7. Przycisk wł/wył wskaźnika laserowego

8. Uchwyt pomocniczy

10. Skala kąta ukosu

11.

12.

13.

Rys.B:

Rys.C: 23. Ładowarka*

24. Adapter*

25. Przycisk wskaźnika poziomu naładowania baterii*

26. Wskaźnik poziomu naładowania baterii*

Rys.F:

Napięcie zasilania 20 V d.c.

Prędkość obrotowa bez obciążenia 4000/min

Maks. średnica tarczy tnącej 150 mmø

Głębokość cięcia 48mm (90°)/36mm(45°)

Kąt cięcia o o

0 45~

Średnica otworu tarczy tnącej ø16 mm

Poziom ciśnienia akustycznego (LpA) 75,3 dB(A)

Waga (z akumulatorem) 2,6 kg

klasa lasera

długość fal lasera 650 nm

moc lasera 1mW

Wskaźnik laserowy

1. Wcisnąć przycisk blokady akumulatora (3) i wyjąć akumulator (2) z pilarki

(patrz rys. D).

2. Podłączyć akumulator (2) do ładowarki (23) (patrz rys. C).

3. Podłączyć wtyczkę adaptera do ładowarki.

4. Podłączyć adapter (24) do gniazdka sieciowego 110-240 V, 50-60Hz.

Ładowarka TJ1LD

Dla pierwszego ładowania za pomocą ładowarki TJ1LD zaleca się

ładowanie trwające minimum 1 godzine.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań 1. Wcisnąć przycisk blokady akumulatora (3) i wyjąć akumulator (2) z pilarki

elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych (patrz rys. D).

zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie 2. Podłączyć akumulator (2) do ładowarki (23)(patrz rys. J).

wystarczająco konserwowane, poziom drgań może odbiegać od podanego.

Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na

drgania podczas całego czasu pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu

ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja

elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej

temperatury rąk, ustalenie kolejności operacji roboczych.

Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu

zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być

wykorzystane do porównania jednego narzędzia z innym.

Deklarowane wartości całkowite drgań i deklarowane wartości emisji

hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia: 3. Podłączyć wtyczkę ładowarki do gniazdka sieciowego 220-240 V, 50Hz.

Wibracje i emisja hałasu podczas rzeczywistego użytkowania

elektronarzędzia mogą różnić się od deklarowanych wartości w zależności n Sygnalizacja ładowania baterii

od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju Świecąca zielona dioda LED na ładowarce informuje o tym, że ładowarka

obrabianego przedmiotu. jest podłączona do źródła zasilania. Po podłączeniu akumulatora zapala się

Należy określić środki bezpieczeństwa w celu ochrony operatora, które dioda czerwona, która informuje, że ładowanie jest w toku. Również o tym

opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania sygnalizują migające zielone diody LED akumulatora, pokazując aktualny

(biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w poziom naładowania baterii.

których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za Gdy bateria będzie całkowicie naładowana czerwona dioda zgaśnie i zapali

wyjątkiem czasu wyzwalania). się dioda zielona.

Po zakończeniu ładowania odłącz ładowarkę z sieci i wyjmij

PRZED PRZYSTĄPIENIEM DO PRACY: akumulator.

1. UWAGA! Podczas ładowania akumulator może nieco się nagrzać, jest to

sytuacja normalna.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie

powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania

nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

2. W wypadku cięcia już obrabianego drewna uważać na ciała obce, np.

gwoździe, wkręty itd. PRACA PILARKĄ:

1. Przed rozpoczęciem pracy należy sprawdzić stan tarczy tnącej,

n Ładowanie akumulatora

by uniknąć przeciążenia i nieprawidłowej pracy pilarki.

UWAGA! Urządzenie dostarczane bez akumulatora i ładowarki. W zależności 2. Pracę rozpoczynać od zaznaczenia linii cięcia na materiale.

od potrzebowań można dokupić akumulator 1.5Ah TJ15AK, 2.0Ah TJ2AK lub

3. Urządzenie posiada przycisk bezpieczeństwa (6), który zapobiega

4.0Ah TJ4AK, oraz odpowiednią ładowarkę TJ3LD (z czasem ładowania 3-5

przypadkowemu włączeniu pilarki. Aby uruchomić pilarkę należy

godzin) lub TJ1LD (z czasem ładowania 1godzina). najpierw wcisnąć przycisk bezpieczeństwa, a następnie wcisnąć

Stan naładowania akumulatora można sprawdzić naciskając przycisk włącznik pilarki (5) i trzymać go w tej pozycji. Pozwolić pilarce na

(patrz rys. C)osiągnięcie maksymalnych obrotów.

4. Przyłożyć stopę pilarki (12) do ciętego materiału tak, by płaszczyzna

stopy pewnie przylegała do płaszczyzny materiału ciętego, a znacznik

akumulatora. Przed użyciem należy w pełni wskazujący linię cięcia znalazł się ponad tą linią.

naładować akumulator. 5. Podczas pracy pilarką (posuwistego ruchu do przodu), w miarę

Ładowarka TJ3LD zagłębiania się tarczy tnącej w materiał, uchylna osłona tarczy (15)

Dla pierwszego ładowania za pomocą ładowarki TJ3LD zaleca się będzie stopniowo odsłaniała tarczę, pozwalając na cięcie materiału.

ładowanie trwające minimum 5 godzin. Sprężyna zwrotna osłony przywróci osłonę do położenia

Przed każdym użyciem należy skontrolować, czy ruchome części

urządzenia funkcjonują prawidłowo i nie są zablokowane nie są

pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe

funkcjonowanie urządzenia. Uszkodzone narzędzie należy przed

użyciem oddać do naprawy.

wskaźnika poziomu naładowania baterii (25) . Jedna świecąca

dioda LED odpowiada niskiemu poziomu naładowania baterii, dwie

świecące diody oznaczają poziom średni, a trzy świecące diody odpowiadają

pełnemu naładowaniu

Zalecane akumulatory Li-ion 20V: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)

Zalecane ładowarki: TJ3LD(3-5h), TJ1LD (1h)

1,5m/s

Tolerancja pomiaru K

Poziom mocy akustycznej (LwA) 86,3 dB(A)

Tolerancja pomiaru K ,K 3 dB(A)

LpA LwA

Poziom wibracji wg normy:

EN 60745

cięcie drewna ah, W

3,015 m/s

pierwotnego, gdy tarcza wysunie się z ciętego materiału. Kierunek strzałki na tarczy powinien być zgodny z kierunkiem strzałki na

osłonie tarczy tnącej.

6. Pilarkę należy prowadzić dokładnie po linii prostej. Nieprostoliniowe

prowadzenie pilarki może prowadzić do wzrostu oporów skrawania i USTAWIANIE GŁĘBOKOŚCI CIĘCIA (rys.G) :

zablokowania tarczy. Skutkuje to możliwością spalenia uzwojeń Wykonywanie płytkich nacięć, o głębokości mniejszej niż grubość obra-

silnika i utratą praw gwarancyjnych, a nawet możliwością bianego materiału, jest możliwe przy ustawieniu założonej głębokości

poważnego wypadku. cięcia przez opuszczenie stopy pilarki (12) w odpowiednim położeniu.

7. Zakończenie cięcia pilarką polega na: o

Głębokość cięcia w położeniu 0 może być ustawiona w granicach od 0 mm

a) całkowitym opuszczeniu ciętego materiału przez wirującą do 48 mm.

tarczę, 1. Odłącz pilarkę od akumulatora.

b) zwolnieniu przycisku włącznika pilarki (5), 2. Poluzuj śrubę ustawienia głębokości cięcia pilarki (21).

c) odczekaniu, aż tarcza pilarki przestanie wirować, 3. Ustaw odpowiednią głębokość cięcia za pomocą skali głębokości cięcia

d) odłożeniu maszyny w bezpiecznym miejscu. (20).

8. Zakończenie pracy pilarką, po wykonaniu czynności jak w p. 7. polega 4. Zablokuj śrubę (21).

na: UWAGA! Głębokość cięcia winna być ok. 3 mm większa niż grubość materiału

a) odłączeniu akumulatora, tak, aby po drugiej stronie przeciętego materiału tarcza wystawała na nieco

b) oczyszczeniu pilarki z trocin i pyłu, więcej niż wysokość zęba.

c) zabezpieczeniu pilarki przed dostępem osób nieuprawnio-

nych (np. dzieci).

n Króciec odsysający

Do odsysania trocin odpowiedni odkurzacz podłączyć wężem ssącym do

króćca (1). 1. Odłącz pilarkę od akumulatora.

Wskaźnik laserowy 2. Poluzuj śrubę ustawienia kąta cięcia (11).

Wskaźnik laserowy pokazuje linię cięcia. Na powierzchni obrabianego 3. Ustaw odpowiedni kąt cięcia za pomocą skali kąta cięcia (10).

przedmiotu należy zaznaczyć wymagany przebieg cięcia, a podczas cięcia 4. Zablokuj śrubę (11).

prowadzić linię laserową wzdłuż linii zaznaczonej. UWAGA! W przypadku cięcia ukosowego, głębokość ciecia jest mniejsza niż

W celu włączenia lub wyłączenia wskaźnika laserowego należy przycisnąć wartość wskazywana na skali głębokości cięcia.

włącznik/wyłącznik (7).

Sprawdzić przed rozpoczęciem piłowania, czy linia cięcia jest prawidłowo

pokazywana. Wskaźnik laserowy może się przestawić z powodu wibracji

podczas intensywnego użytkowania elektronarzędzia.

1. Odłącz pilarkę od akumulatora.

UWAGA: Po każdym procesie piłowania należy wskaźnik laserowy wyłączyć.

WYMIANA TARCZY TNĄCEJ :

UWAGA: Przed rozpoczęciem wymiany tarczy tnącej należy odłączyć maszynę

od akumulatora.

Podczas montażu tarczy używać rękawic ochronnych. Przy kontakcie z tarczą

istnieje niebezpieczeństwo zranienia.

Stosować należy wyłącznie tarcze pilarskie, których parametry są zgodne z Maszynę należy przechowywać w miejscu niedostępnym dla dzieci,

danymi znamionowymi podanymi w niniejszej instrukcji obsługi. utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem.

W żadnym wypadku nie wolno używać tarcz szlifierskich, jako narzędzi Warunki przechowywania powinny wykluczać możliwość uszkodzeń

roboczych. mechanicznych oraz wpływ czynników atmosferycznych.

W celu wymiany tarczy należy: Maszyna w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych.

Maszynę należy tylko utrzymywać w stanie czystości, chronić przed

– Nacisnąć przycisk blokady wrzeciona (22) i przytrzymać w tej pozycji

wilgocią i zapyleniem.

(rys.E, str.3). Wykręcić za pomocą klucza imbusowego (23) śrubę mocującą

(17)(rys.F, str.3). Po pracy zaleca się oczyszczenie pilarki z trocin i pyłu. Ułatwia to uchwyt

osłony tarczy tnącej (19), pozwalający na odsłonięcie tarczy tnącej (16).

UWAGA: Przycisk blokady wrzeciona (22) wolno naciskać tylko przy

nieruchomym wrzecionie. W przeciwnym wypadku można uszkodzić UWAGA: Z uchwytu należy korzystać tylko podczas przeprowadzania

elektronarzędzie. czynności konserwacyjnych i obsługowych po uprzednim odłączeniu maszyny

od źródła zasilania.

– Za pomocą uchwytu osłony (19) odchylić osłonę do tyłu i przytrzymać.

Zdjąć zewnętrzny kołnierz dociskający (18) i tarczę tnącą (16) z wału Po pracy w środowisku silnie pylącym zaleca się przedmuchanie sprężonym

maszyny (rys. F, str.3). powietrzem otworów wentylacyjnych - zapobiegnie to wczesnemu zużyciu

się łożysk i usunie pył blokujący dopływ powietrza chłodzącego silnik.

UWAGA: Nie zdejmuj kołnierza dociskającego wewnętrznego; jeżeli kołnierz

wypadnie, to należy go włożyć z powrotem płaską powierzchnią w kierunku Korpus należy czyścić przy pomocy czystej, wilgotnej ściereczki z niewielką

na zewnątrz od korpusu maszyny. ilością mydła, wycierając następnie do sucha.

Montaż piły w kolejności odwrotnej od podanej powyżej. Przy zakładaniu Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one

tarczy tnącej należy zwrócić uwagę na zgodność kierunku obrotów tarczy. uszkodzić części urządzenia wykonane z tworzywa sztucznego.

USTAWIANIE KĄTA CIĘCIA (rys.H) :

Pilarka umożliwia cięcie skośne w stosunku do płaszczyzny w zakresie od 0°

do 45°. W tym celu należy odpowiednio ustawić stopę pilarki (12) w

żądanym położeniu.

KORZYSTANIE Z PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO (rys.I):

Prowadnica (14) umożliwia cięcie równolegle do krawędzi ciętego

materiału.

2. Wsuń prowadnicę (14) w szczelinę z przodu stopy pilarki.

3. Ustaw żądaną szerokość cięcia.

4. Zablokuj prowadnicę śrubą (13).

5. Rozpocznij piłowanie.

PRZECHOWYWANIE I KONSERWACJA:

Należy uważać, aby do wnętrza urządzenia nie dostała się woda. ul. Marywilska 34,

03-228 Warszawa

Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi,

oraz z wytycznymi bezpieczeństwa.

UWAGA! W razie problemów technicznych prosimy kontaktować się z

uprawnionym serwisem. Wszelkie naprawy muszą być przeprowadzane

TRANSPORT: przez wykwalifikowany personel, używając oryginalnych części

Pilarkę transportować i przechowywać w opakowaniu chroniącym przed zamiennych.

wilgocią, wnikaniem pyłu i drobnych ciał stałych – zwłaszcza należy

zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się PIKTOGRAMY:

do wnętrza obudowy mogą uszkodzić silnik. Objaśnienia ikonek znajdujących się na tabliczce znamionowej i

W przypadku wyjęcia akumulatora z urządzenia na czas transportu lub naklejkach informacyjnych:

magazynowania należy się upewnić, że nie dojdzie do zwarcia styków

akumulatora. Z walizki, skrzynki narzędziowej lub pojemnika

transportowego należy usunąć części metalowe, jak np. wkręty,

gwoździe, klamry, porozrzucane bity, druty lub opiłki metalowe lub w

inny sposób zapobiec zetknięciu się tych elementów z akumulatorem.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem

karą grzywny). Składniki niebezpieczne znajdujące się w

sprzęcie elektrycznym i elektronicznym wpływają negatywnie

na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i

ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie

tworzony jest lub już istnieje system zbierania zużytego sprzętu, w

ramach którego wszystkie punkty sprzedaży ww. sprzętu mają

obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki

ww. sprzętu.

PRODUCENT:

PROFIX Sp. z o.o.,

Ładowarkę należy czyścić tylko przy użyciu suchej szmatki.

Widoczne zanieczyszczenia w otworze wyjściowym wiązki laserowej

ostrożnie usunąć patyczkiem z wacikiem, wykorzystując płyny do

czyszczenia szkła.

« »Nie wrzucać akumulatorów do wody.

« »Nie wrzucać akumulatorów do ognia.

« »Wyłącznie do użytku wewnątrz pomieszczeń.

«Akumulator należy chronić przed wysokimi

temperaturami, np. przed stałym nasłonecz-

nieniem.»

TYPOWE USTERKI I ICH USUWANIE:

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU

Zakłócenia w pracy silnika. Zużyte szczotki węglowe. Wymienić szczotki węglowe w serwisie naprawczym.

Pilarka nie działa. Brak zasilania, uszkodzenie

silnika lub włącznika.

Sprawdzić .

Jeżeli elektronarzędzie nadal nie działa, należy je wysłać do serwisu

naprawczego na adres podany w karcie gwarancyjnej.

stan baterii, w razie potrzeby doładować lub wymienić na nową

Rozładowana bateria. Doładować baterię.

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo

zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą

się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia.

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy

Profix Sp. z o.o. jest zabronione.

«Przed uruchomieniem przeczytać instrukcję obsługi»

PROMIENIOWANIE LASEROWE

NIE WPATRYWAĆ SIĘ W WIĄZKĘ

URZĄDZENIE LASEROWE KLASY 2

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

АККУМУЛЯТОРНАЯ РУЧНАЯ ЦИРКУЛЯРНАЯ ПИЛА TJP60

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ НЕОБХОДИМО

ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ.

Хранить инструкцию для возможного применения

в будущем.

ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со

всеми предупреждениями, касающимися

безопасности при эксплуатации, обозначенными

символом и всеми указаниями по технике

безопасности.

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения,

касающиеся безопасности при эксплуатации

инструмента.

Индивидуальная безопасность:

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения,

касающиеся безопасности при эксплуатации

инструмента.

Электробезопасность:

и ли в ла ж ны х ус л ов и й. В с лу ч а е по п а д ан и я в

электроинструмент воды увеличивается опасность поражения

электрическим током.

г)

Несоблюдение указанных ниже предупреждений, касающихся

безопасности и указаний по технике безопасности может привести к

поражению электрическим током, пожару и/или серьёзным травмам

тела. д)

Необходимо хранить все предупреждения и указания,

касающиеся техники безопасности, чтобы можно было

воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент”

означает электроинструмент с питанием от сети (посредством

электрического кабеля) или электроинструмент, питаемый от

аккумулятора (беспроводное питание).

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения,

)

касающиеся безопасности при эксплуатации

инструмента.

Техника безопасности на рабочем месте:

а) Необходимо поддерживать порядок и хорошее освещение

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

б) На следует использовать электроинструмент во

взрыв ооп асн ой ср ед е, об раз ующ ейс я легко -

воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к

воспламенению пыли или испарений.

в)Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

может привести к потере контроля над электроинструментом.

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо

образом штепсельную вилку. Не применять каких-либо

удлинителей электропитания в случае использования

электроинструментов, имеющих провод электропитания с

защитным заземляющим проводником. Отсутствие

переделок штепсельных розеток и сетевых розеток снижает

опасность поражения электрическим током.

б)

в) Не подвергать электроинструменты воздействию дождя

Не со зд ав ат ь опа сн ос ти пов ре жд ен ия каб еля

электропитания. Ни в коем случае не использовать кабеля

электропитания, чтобы переносить или тянуть

электроинструмент или для извлечения штепсельной

вилки из розетки. Кабель электропитания должен

находится вдали от источников тепла, масел, острых краёв

и движущихся частей. Повреждённые или запутанные кабели

электропитания увеличивают опасность поражения

электрическим током.

Если электроинструмент эксплуатируется на свежем

воздухе, следует использовать удлинители кабеля

электропитания, предназначенные для работы вне

помещ ени й. Ис п ол ьз о ва ни е уд л ин ит е ля ка б ел я

электропитания, предназначенного для работы вне помещений,

снижает опасность поражения электрическим током.

Рекомендуется подключение устройства к электрической

сети, снабженной выключателем остаточного тока (RCD) с

током выключения 30 мА или менее.

ёЕсли эксплуатация электроинструмента во влажной среде

неизбежна, в качестве защиты от напряжения питания

необходимо использовать защитное устройство по

разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим

током.

а)

Необходимо избегать прикосновения к поверхности Необходимо применять средства личной защиты.

заземлённых или закороченных на массу элементов, таких Необходимо обязательно работать с защитными очками.

как трубы, нагреватели, радиаторы центрального Применение в соответствующих условиях средств личной

отопления и холодильные агрегаты. В случае прикосновения з ащи ты , так их ка к про ти воп ыль ны й рес пир ат ор,

заземлённого или закороченного на массу элемента противоскользящая обувь, каска или средства защиты слуха

увеличивается опасность поражения электрическим током. снизит риск получения травмы.

г) Необходимо избегать случайного запуска в работу.

е)

Настоящее оборудование не предназначено для

эксплуатации лицами (включая детей) с физическими,

сенсорными или умственными ограничениями или

лицами, не имеющими опыта или не знающими

оборудования, разве что это осуществляется под

надзором или в соответствии с инструкцией по

эксплуатации оборудования, переданной лицами,

отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время

эксплуатации электроинструмента. Не следует

эксплуатировать электроинструмент в состоянии

переутомления или находясь под действием наркотиков,

алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной

травмы пользователя.

в)

Table of contents

Languages:

Other Tryton Saw manuals

Tryton

Tryton THP1800 User manual

Tryton

Tryton THP1600 User manual

Tryton

Tryton THP1300 User manual

Popular Saw manuals by other brands

Porter-Cable

Porter-Cable 4210 instruction manual

Lux Tools

Lux Tools A-EAS-20/156 manual

Parkside

Parkside PZKS 2000 A1 Operating and safety instructions

DeWalt

DeWalt DW378 instruction manual

Sears

Sears Craftsman 113.23161 owner's manual

DeWalt

DeWalt DW744XP-XE instruction manual

EINHELL

EINHELL LE-KGSL 250 operating instructions

HIKOKI

HIKOKI C 3607DA Handling instructions

Hilti

Hilti WSC 7.25-S Original operating instructions

Hafco

Hafco MetalMaster CS-350V instruction manual

Clarke

Clarke CMS210 Operation & maintenance instructions

Powermatic

Powermatic 74A Instruction manual & parts list

PrimAster

PrimAster DS1200 Translation from the original instruction manual

Kobalt

Kobalt KXRS 124B-03 manual

Scheppach

Scheppach Structo 5.0 manual

Kval

Kval 979-2 Operation and service manual

Norton

Norton GC55 owner's manual

Guo Ping

Guo Ping GB916 operating instructions

Tryton SYSTEM 20V TJP60 User manual

Popular Saw manuals by other brands
