Tulip CENTERLINER SX Series User manual

CENTERLINER SX
HANDLEIDING
OPERATOR'S MANUAL
LIVRET DE MISE EN ROUTE
BETRIEBSANLEITUNG
A-HV.031.0201

HANDLEIDING
CENTERLINER SX
Ahn031-b
CENTERLINER®SX, CENTERMATIC®and CENTRONIC®zijn geregistreerde merknamen waarvan het
uitsluitend gebruiksrecht toekomt aan ondernemingen van het Peeters-concern.
©2001. Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd en/of openbaar
gemaakt door middel van druk, fotokopie, microfilm of op welke wijze ook, zonder voorafgaande schriftelijke
toestemming van Peeters Landbouwmachines BV.

INHOUDSOPGAVE.......................................................................................................pagina
VOORWOORD...................................................................................................................5
GARANTIEBEPALINGEN .................................................................................................5
TYPE- EN SERIENUMMER VAN UW MACHINE ..........................................................5
VEILIGHEIDSVOORSCHRIFTEN ...................................................................................6
VERKLARING VAN DE WAARSCHUWINGSSTICKERS OP DE MACHINE .............7
1 INLEIDING.....................................................................................................................8
2 MONTAGE ACHTER DE TREKKER .........................................................................10
3 TRANSPORT................................................................................................................11
4 AFSTELLEN VAN DE MACHINE...............................................................................12
4.1 Strooihoeveelheid .............................................................................................12
4.2 Strooibreedte .....................................................................................................15
4.2.1 Werpschijfoerental ..................................................................................15
4.2.2 Aftakastoerental .....................................................................................15
4.2.3 Vooroverstelling.......................................................................................17
4.3 Werkhoogte........................................................................................................17
4.4 Schuinstelling voor kantafstrooien .................................................................18
5 WERKEN MET DE CENTERLINER®........................................................................19
5.1 Werken met de CENTERLINER®SX..............................................................19
5.2 Rijschema...........................................................................................................21
5.3 Strooibreedte controle......................................................................................21
5.4 Strooihoeveelheidscontrole .............................................................................22
6 AFKOPPELEN VAN DE TREKKER...........................................................................23
7 ONDERHOUD..............................................................................................................24
7.1 Onderhoud na gebruik......................................................................................24
7.2 Smering ..............................................................................................................24
7.3 Periodiek onderhoud ........................................................................................25
Bijlagen
A BEKNOPTE GEBRUIKSAANWIJZING...........................................................29
B ACCESSOIRES.................................................................................................30
C TECHNISCHE GEGEVENS .............................................................................32
3

VOORWOORD
Deze handleiding is bestemd voor degenen die met de
machine werken en het dagelijks onderhoud uitvoeren.
Lees de handleiding eerst geheel door voordat u met werk-
zaamheden begint.
Instructies waarmee uw veiligheid en/of die van anderen
in het geding is worden aangegeven met een gevaren-
driehoek met uitroepteken in de kantlijn. Volg deze
instructies altijd nauwgezet op.
Instructies die ernstige materiële schade tot gevolg kun-
nen hebben als deze niet, of niet goed worden opgevolgd,
worden aangegeven met een uitroepteken in de kantlijn.
De machine die in deze handleiding wordt beschreven, kan
onderdelen bevatten die niet tot de standaard uitrusting
behoren, maar als accessoire verkrijgbaar zijn.
Dit wordt niet in alle gevallen aangegeven omdat de stan-
daard uitvoering per land kan verschillen.
De machines en accessoires kunnen per land zijn aangepast
aan de specifieke omstandigheden en zijn onderworpen aan
continue ontwikkeling en innovatie.
De uitvoering van uw machine kan daardoor afwijken van in
deze handleiding getoonde afbeeldingen.
GARANTIEBEPALINGEN
De fabriek stelt voor alle delen die bij normaal gebruik
binnen een periode van 12 (twaalf) maanden na aankoop een
defect vertonen, gratis vervangende onderdelen ter beschik-
king.
De garantie vervalt indien de in deze handleiding vermelde
instructies niet, niet geheel of niet juist zijn opgevolgd.
De garantie vervalt eveneens zodra door u of door derden
-zonder onze voorkennis en/of onze toestemming- werk-
zaamheden aan de machine worden verricht.
TYPE- EN SERIENUMMER VAN UW MACHINE
Het type-/serienummerplaatje bevindt zich op de freembalk
aan de voorzijde van de machine.
Vermeld bij correspondentie en bij het bestellen van onder-
delen het type- en serienummer van uw machine.
Vul hieronder het type- en serienummer van uw machine in.
5
Typenummer
Serienummer
!

VEILIGHEIDSVOORSCHRIFTEN
- Gebruik de machine uitsluitend voor het doel waarvoor
deze is ontworpen.
- Geef gevolg aan alle veiligheidsvoorschriften met in-
begrip van de in de handleiding vermelde en op de
machine voorkomende instructies.
- Bedien de machine op veilige wijze.
- De machine mag alleen bediend worden door ervaren,
behoedzame en met de machine vertrouwde personen.
- Wees voorzichtig en tref alle voorzorgsmaatregelen op
veiligheidsgebied.
- Verzeker u er van, dat alle veiligheids- en
beschermings- voorzieningen altijd op de bestemde
plaats zijn aan- gebracht.
- Blijf buiten het bereik van bewegende delen.
- Verzeker u er van, dat motor, aftakas en draaiende
delen stilstaan alvorens te beginnen met afstelling,
reiniging of smering van de machine.
- Zorg ervoor dat tijdens het werk met de machine
niemand in de gevarenzone is en overtuig u ervan dat
iedereen ver uit de buurt is. Dit geldt speciaal indien
langs een weg of nabij of op sportvelden, etc. gewerkt
wordt.
- Gebruik een trekker met een cabine.
- Zuiver de velden van vreemde voorwerpen en stenen.
- Volg voor transport over de openbare weg de daarvoor
geldende wettelijke voorschriften op.
- Gebruik zwaailichten of andere veiligheidstekens, in-
dien vereist.
- Het is niet toegestaan zich op de machine te bevinden.
- Gebruik uitsluitend originele onderdelen.
- Neem de druk weg van hydraulische systemen voordat
hieraan werkzaamheden worden verricht en/of hydrau-
lische slangen worden aan- of afgekoppeld.
- Gebruik beschermende kleding, handschoenen en/of
veiligheidsbril indien vereist.
- Maak de waarschuwingsstickers regelmatig schoon,
zodat ze altijd goed leesbaar zijn.
6

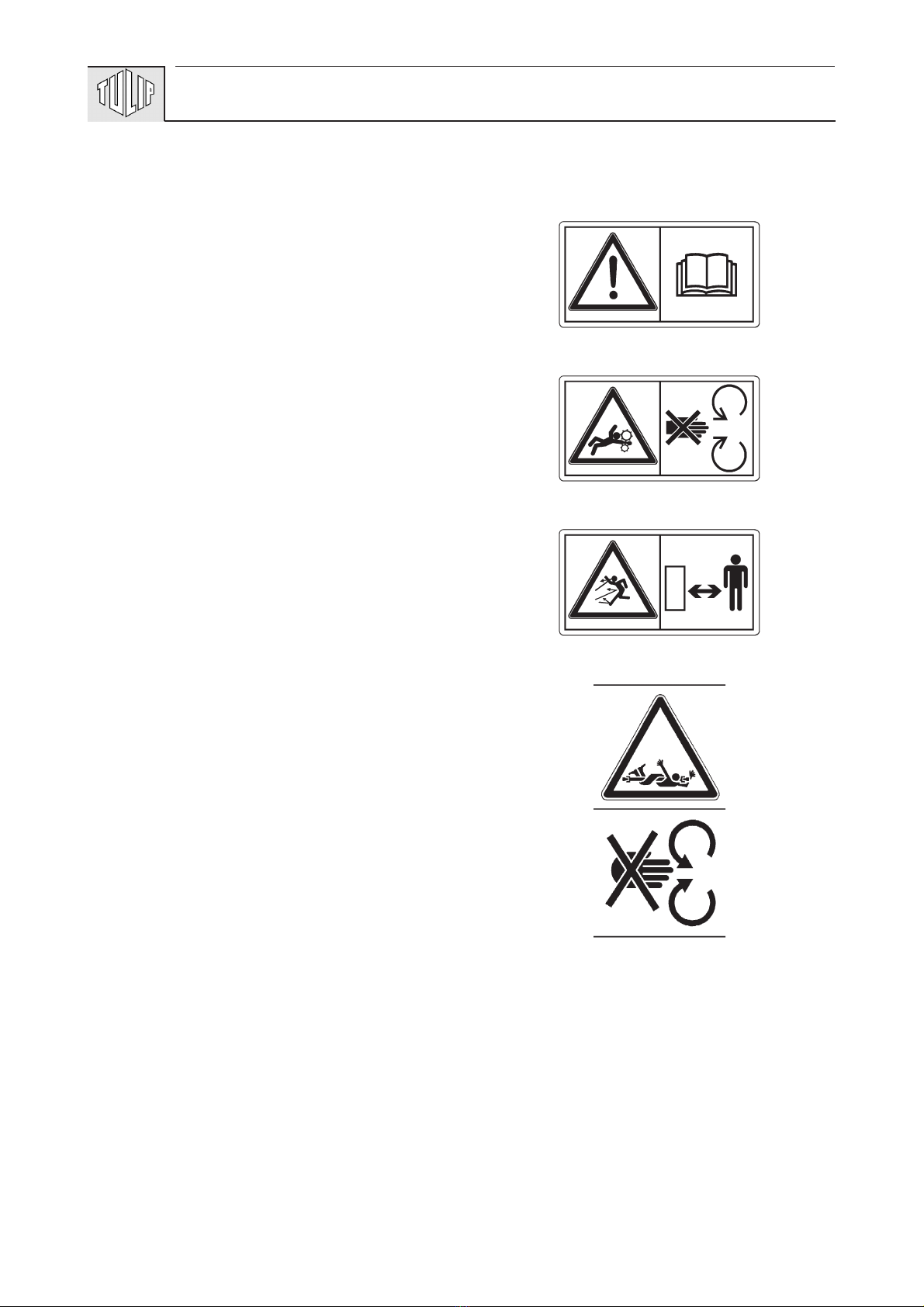

VERKLARING VAN DE WAARSCHUWINGS-
STICKERS OP DE MACHINE
• Lees eerst de handleiding voordat u met de machine gaat
werken. Neem alle instructies en veiligheidsvoorschriften
in acht.
• Gevaar voor draaiende delen.
Houd afstand van draaiende delen.
• Gevaar voor rondvliegende voorwerpen.
Houd een ruime, veilige afstand van de machine zolang de
trekkermotor is ingeschakeld.
• Gevaar voor draaiende delen!
Lees de gebruiksaanwijzing van de koppelingsas.
Werk nooit met een koppelingsas zonder bescherming.
7

1 INLEIDING
De tulip CENTERLINER SX (fig. 1) is een kunstmest-
strooier waarmee de kunstmest zeer nauwkeurig kan worden
verspreid.

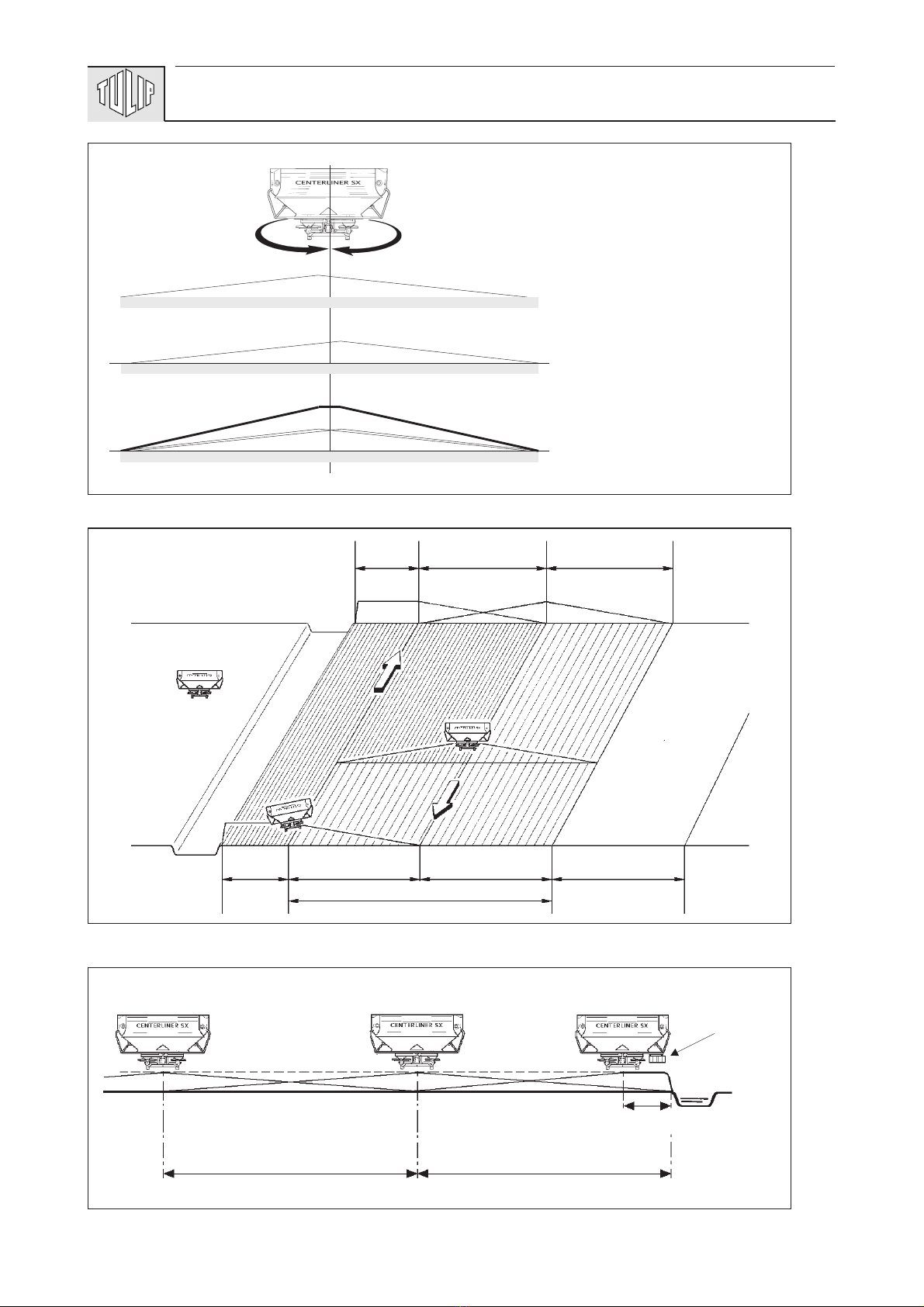

De werpschijven van de CENTERLINER SX kunstmest-
strooier draaien (van achteren gezien) van buiten naar
binnen, waarbij elke werpschijf over nagenoeg de totale
strooibreedte strooit (fig. 2).
De strooibeelden van beide werpschijven overlappen elkaar
daardoor vrijwel geheel en vormen samen een symmetrisch
strooibeeld achter de trekker, ongeacht de korrelgrootte van
de kunstmest.
Bij elke aansluitende werkgang wordt het samengestelde
strooibeeld van de vorige werkgang nog eens overlapt. Op
deze wijze wordt het totale strooibeeld dus gevormd door een
viervoudig samengesteld strooibeeld (fig. 3).
De grote werkbreedte van de CENTERLINER SX kunstmest-
strooier alsmede de variabele werkbreedte maakt het moge-
lijk om rijpaden die in het gewas zijn aangelegd (tramline
syteem), te volgen.
Let op! De kunstmestkorrels kunnen zeer grote snelheden
bereiken. Wees daarop attent bij het strooien van kunst-
mest over zachte of gevoelige gewassen.
Voor het afstrooien van de kanten behoeft de strooier alleen
scheef achter de trekker te worden gesteld. Door deze
schuinstelling wordt het samengestelde strooibeeld aan de
kantzijde ingekrompen, waardoor de volledige kunstmestgift
hier in één werkgang wordt opgebracht. De werkgang ligt een
halve rijbreedte uit de kant.
Een andere methode om kanten af te strooien biedt de
CENTRASIDE kantafstrooi-inrichting (accessoire). Met de-
ze voorziening wordt een scherp begrensd strooibeeld aan de
rechterzijde van de strooier verkregen (fig. 4).
8
1
!

9
2
3
4
strooibeeld
linker werpschijf
strooibeeld
rechter werpschijf
samengestelde
strooibeeld van de
CENTERLINER®
½ R R R R = rijbreedte
strooibreedte
100% 50%+50% 50%+....
R= Rijbreedte R
2 - 2,5 m
CENTRASIDE
