Tyco Security Products HSM2955 User manual

HSM2955 1.0 Installation Guide
To download the full installation manual and register your product,
visit dsc.com/m/29009400 or scan the QR code to the right.
1. Introduction
This installation manual shall be used in conjunction with the installation manual of the alarm con-
trol panel to which the HSM2955(R) is connected. Disconnect power and telephone line before
installing the module.
1.1 Specifications
Operating Temperature Range -10° to 55°C (14° to 131 °F); UL/ULC: 0° - 49°C
Humidity up to 93% RH, non condensing
Operating Voltage (RED, BLK) from compatible
control panel 11.3 to 12.5 VDC (max)
Current Draw (board only) 100mA (max)
Current Draw (active/max stations) 500mA (max with 2 PC5964E connected);
500mA (max with 4 PC5961E connected)
AUX Output 7.6 - 8.6 VDC/400mA
PC5961E (small audio station) 30mA(min) - 100mA (max)
PC5964E (large audio station) 30mA(min) - 190mA (max)
Wiring Distance (all audio stations) 152m (500ft)
Dimensions 21.7cm x 5.3cm (8.55” x 2.075”)
Microphone Audio Range:
PC5961E 7.62m (25ft)
PC5964E 15.2m (50ft)
Compatibility:
Control Panels HS2016, HS2032, HS2064, HS2128
Communicators TL2803GR, TL2803G, 3G2080R, 3G2080,
3G8080(I), CD8080(I)
1.2 Out of the Box
The HSM2955(R) kit includes the following:
l1 HSM2955(R) Audio Verification Module
l5 Stand-offs
l1 Audio Header Cable
l1 HSM2955(R) Installation Manual
l1 HSM2955(R) User Guide

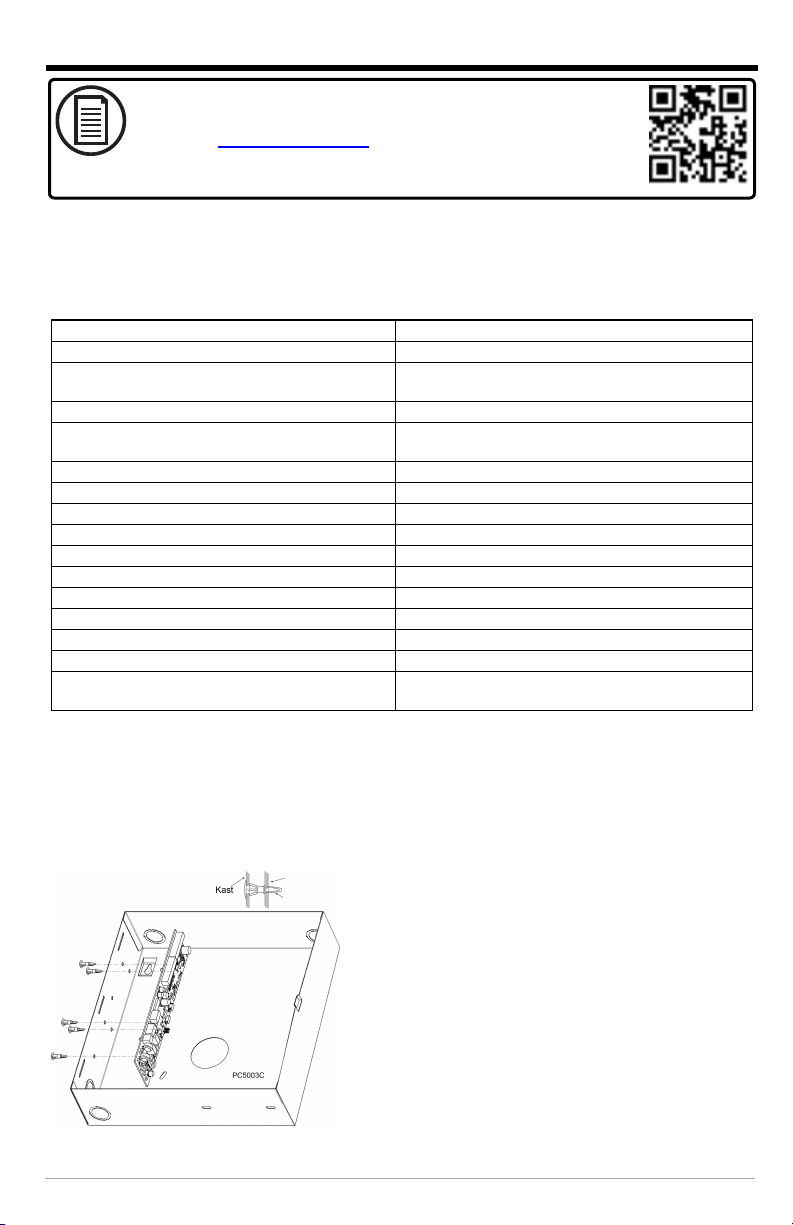

Figure 1: Installation in the Cabinet
WARNING:HIGH VOLTAGE! Disconnect AC power
and telephone lines prior to servicing.
CAUTION! Do not route wiring over the HSM2955(R)
module. Maintain at least 1” (25.4mm) separation. A min-
imum distance of 1/4”(6.4 mm) must be maintained at
all points between power limited and non-power lim-
ited wiring. All circuits are classified for UL install-
ations as Power Limited/Class II Power Limited,
except for the battery leads which are not power lim-
ited. Do not route any wiring over circuit boards.

2. Installation
2.1 HSM2955(R) Installation
The HSM2955(R) module must be installed by Service Persons only. It must be installed in a metal
cabinet properly grounded. It is the installer’s responsibility to ensure a degree of protection for the
equipment such that no access to the Telecommunications Network Voltage (TNV) circuit is given
to the end user. The metallic cabinet must be secured to the building structure before operation. A
proper ground connection must be provided for the metal cabinet. Internal wiring must be routed
in a manner that prevents:
lexcessive strain on wire and on terminal connections
lloosening of terminal connections
ldamage to conductor insulation
Figure 2: Alarm Control Panel Wiring Diagram (with Communicator)
2

Figure 3: PCL-422 Wiring Diagram
Figure 4: Alternate Wiring Diagram (Separate Cabinet Configuration)
3

Figure 5: 3G8080(I)/CD8080(I) Wiring Connections
4

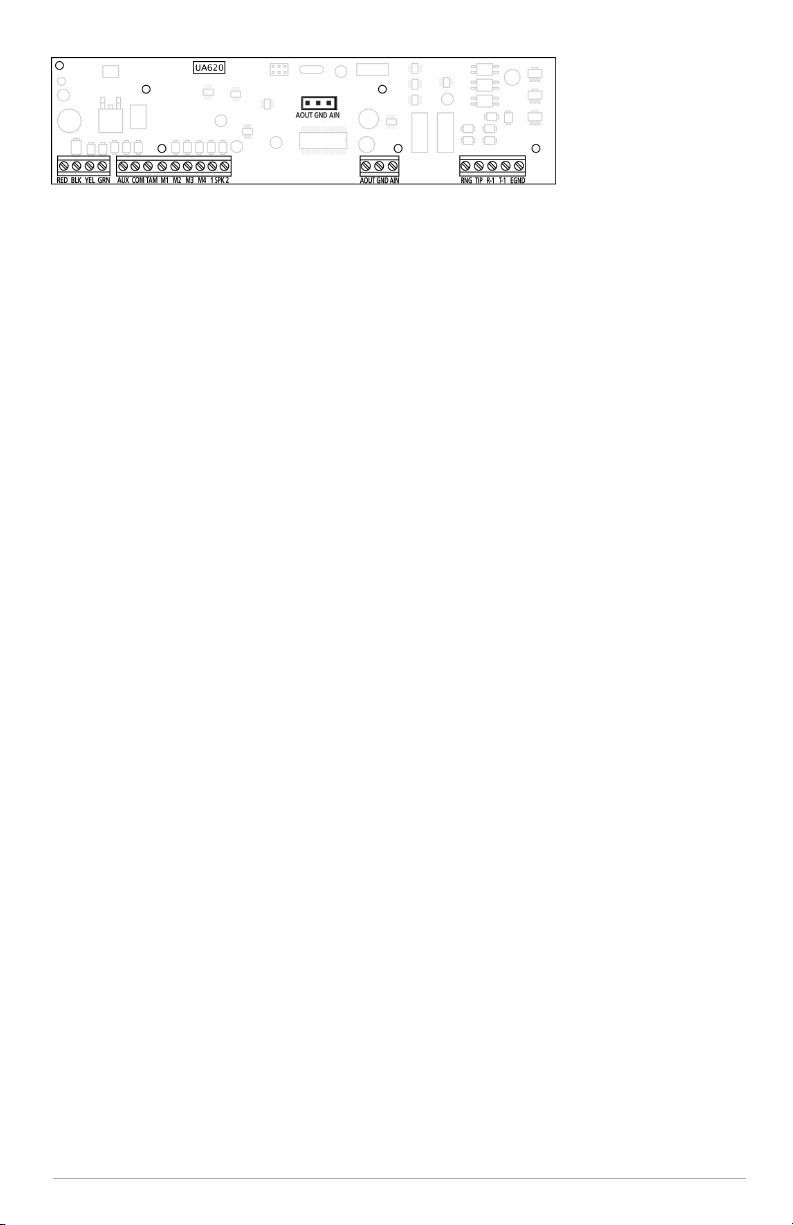

Figure 6: HSM2955(R) Terminal Connections
Corbus RED
BLK
YEL
GRN
Corbus Power
Corbus Ground
Corbus Com A
Corbus Com B
AUX
Power AUX
COM
Auxiliary Power Output (PTC protected locally).
NOTE: Output current is limited by the available current at the panel
AUX/RED output (refer to the Panel Installation Manual).
Common Ground terminal for station wiring
Tamper TAM HSM2955 Module Tamper Input
Speaker/Mic M1
M2
M3
M4
Microphone #1 (M1) Input Channel
Microphone #2 (M2) Input Channel
Microphone #3 (M3) Input Channel
Microphone #4 (M4) Input Channel
Speakers SPK1
SPK2 Speaker Level Output (supports two DSC Audio Stations) Speaker Level Output (supports two DSC Audio Stations)
NOTE: SPK1 and SPK2 are parallel wired from a single audio output. Any
combination of audio stations can be used as long as the maximum current
rating is not exceeded:
- 4 small stations (PC5961E)
- 2 large stations (PC5964E)
- 1 large & 2 small stations
Audio AOUT
GND
AIN
Audio Out
Ground
Audio In
NOTE: This is an alternate terminal block. See Figure 4 for use.
Phone Line RNG
TIP
R-1
T-1
Connected to R-1 terminal on the alarm panel
Connected to T-1 terminal on the alarm panel
Connected to house phones
Connected to house phones
Ground EGND Earth Ground for Telco circuit
3. Privacy
The HSM2955(R) / HSM2955(R) module was designed to adhere to applicable privacy regulations
and only processes data needed for the primary functionality of the device. Before using the mod-
ule you will be asked to provide consent with processing of the personal data that the module may
capture. Note that the module records audio to secure the best functionality of the device. The
recordings are processed securely and automatically erased on a periodic basis. Based on the loc-
ation of the module you may have the obligation to issue a notice about using it. The data recorded
through the HSM2955(R) module are processed and maintained primarily by the data controller.
Data controller is the entity that provides [monitoring] services to you. You have the right to
enquire about your data with them. For more information about their privacy practices please con-
tact the data controller/monitoring service provider. For more details about Tyco privacy practices
please visit our website http://www.tyco.com/privacy. Please refer to Section 7 for a consent form
template. Please note this is only a guideline, contact the data controller regarding their privacy prac-
tices.
5

4. Consent Form
CONSENT WITH PROVIDING PERSONAL DATA / SENSITIVE PERSONAL DATA
Data Subject1
First name: _____________________ Last name: ______________________________
Residing at: ___________________________________________________ I hereby grant an informed con-
sent to allow _______________________________ and its affiliates (hereinafter the “Company”) to pro-
cess my personal data [ ]2/ sensitive personal data [ ] 3for the purpose specified below. I also
consent to the data being transferred to third parties and abroad, if that is necessary for the Com-
pany to fulfill the purpose of data collection as described below, in accordance with applicable
data privacy laws.
Personal Data collected: __________________________ (include specific data fields)
Sensitive Personal Data collected: __________________ (include specific data fields)
The data is collected for the purpose of ________________________________________________________
_____________________________________________________________________________________________
_______ (describe in reasonable detail)
I have been informed about my rights related to the processing of personal data and about other
conditions related to the processing of personal data and to the method of its processing and
accessing. I certify that all the personal data is accurate and true and provided voluntarily. I have
been informed about my right to access and check my personal data processed by the Company
upon request sent to ____________________________________________________. I am aware I can with-
draw this consent in writing at any time.
CONTENT AND PURPOSE OF THIS CONSENT EXPLAINED BY
Full name: _____________________________________________________________
Signature: ______________________________________________________________
Contact detail: __________________________________________________________
To learn more about the Data Controller’s privacy practices visit/email:
Date: ________________________________
Data subject signature: ____________________________
1Data Subject is the person to whom the personal data relates to.
2Personal data is any information relating to an identified or identifiable individual, such as name, email or other addresses, phone
number, ID numbers, employment data (such as salary or evaluations), mother’s maiden name, credit card number or credit inform-
ation etc.
3Sensitive personal data is personal data consisting of information as to the racial or ethnic origin of the individual, their political
opinions, religious beliefs, physical or mental health or condition, sexual life etc.
6

Limited Warranty
DigitalSecurity Controls(DSC) warrantsthat fora periodof 12months fromthe date of
purchase, the product shall befree of defects inmaterials andworkmanship under normal
useandthat in fulfilment of any breachof suchwarranty, DSC shall, at its option, repair or
replacethedefective equipment uponreturn of theequipment toitsrepair depot. This war-
ranty appliesonly todefects inparts andworkmanship andnot todamage incurredin ship-
pingor handling, or damage due to causesbeyond the control of DSC such as lightning,
excessivevoltage, mechanicalshock, waterdamage, or damagearisingout of abuse, alter-
ationorimproper applicationof theequipment. Theforegoingwarrantyshallapply onlyto the
originalbuyer, andisandshallbeinlieuof any andallotherwarranties, whetherexpressed or
impliedandof allotherobligations orliabilitieson thepartof DSC. DigitalSecurity Controls
neitherassumes responsibilityfor, norauthorizes anyother personpurporting toact on its
behalftomodifyor tochangethis warranty,nortoassume foritany otherwarranty or liab-
ility concerning thisproduct. Inno event shall DSC beliable forany direct, indirect or con-
sequentialdamages, loss of anticipatedprofits, loss of time orany other lossesincurred by
thebuyerinconnection withthepurchase, installationoroperationor failureof this product.
WARNING: DSC recommends that the entiresystembe completelytested ona regular
basis. However, despitefrequent testing, anddue to, but not limitedto, criminal tampering
or electricaldisruption, it ispossibleforthisproduct tofailtoperformas expected. Important
Information: Changes/modifications not expresslyapproved byDSC could voidthe user’s
authoritytooperatethisequipment.
IMPORTANT - READ CAREFULLY: DSC Software purchased with or without
Products and Components is copyrighted and is purchased under the following license
terms: This End-UserLicenseAgreement (“EULA”) isalegalagreement betweenYou (the
company, individual or entity who acquired theSoftware and any related Hardware) and
DigitalSecurity Controls, a division of TycoSafety Products Canada Ltd. (“DSC”), the
manufacturerof theintegratedsecurity systemsand thedeveloperof thesoftwareand any
relatedproducts orcomponents (“HARDWARE”)which Youacquired. If the DSC soft-
wareproduct (“SOFTWAREPRODUCT” or“SOFTWARE”) isintended tobe accom-
paniedbyHARDWARE, andisNOT accompaniedbynew HARDWARE, Youmay not
use, copy or install the SOFTWARE PRODUCT. The SOFTWARE PRODUCT
includes computer software, and may include associated media, printed materials, and
“online”orelectronicdocumentation.
IMPORTANT READ CAREFULLY: DSC Software purchased with or without
Products and Components is copyrighted and is purchased under the following license
terms:
ThisEndUser LicenseAgreement ("EULA")is alegal agreement between You(the com-
pany, individualorentity whoacquiredthe Softwareandany relatedHardware) and Digital
Security Controls, a division of Tyco Safety Products Canada Ltd. ("DSC"), the man-
ufacturer of the integrated security systems and the developer of the software and any
relatedproductsorcomponents ("HARDWARE")whichYouacquired.
If the DSC software product ("SOFTWAREPRODUCT" or"SOFTWARE") is inten-
ded to be accompanied by HARDWARE, and is NOT accompanied by new
HARDWARE, You may not use, copy or install the SOFTWARE PRODUCT. The
SOFTWARE PRODUCT includes computer software, and may include associated
media, printedmaterials, and"online"or electronic documentation.
Anysoftwareprovidedalongwiththe SOFTWARE PRODUCT that isassociatedwith a
separateenduser licenseagreement islicensedtoYouunderthetermsof that licenseagree-
ment.
By installing, copying, downloading, storing, accessing or otherwise using the
SOFTWARE PRODUCT, You agree unconditionally to be bound by the terms of this
EULA, evenif this EULAisdeemedtobeamodificationof anyprevious arrangement or con-
tract. If You do not agree to the terms of this EULA, DSC is unwilling to license the
SOFTWARE PRODUCT toYou, andYouhavenoright touseit.
SOFTWARE PRODUCT LICENSE
TheSOFTWARE PRODUCT is protected by copyright laws andinternational copyright
treaties, as well as other intellectual property laws and treaties. The SOFTWARE
PRODUCT is licensed, not sold.
1. GRANT OF LICENSE. ThisEULAgrants Youthefollowingrights:
(a)Software Installationand Use - For eachlicense You acquire, You mayhave only one
copyof theSOFTWAREPRODUCT installed.
(b) Storage/Network Use - The SOFTWARE PRODUCT may not be installed,
accessed, displayed, run, shared or used concurrently on or from different computers,
includingaworkstation, terminalor other digitalelectronicdevice("Device"). Inother words,
if You have severalworkstations, You will haveto acquire alicense for each workstation
wheretheSOFTWAREwillbeused.
(c)Backup Copy - Youmay makeback upcopies of the SOFTWARE PRODUCT, but
Youmay onlyhaveonecopyper licenseinstalledat anygiventime. Youmay usetheback up
copysolelyfor archival purposes. Except as expressly providedinthis EULA, Youmay not
otherwisemake copiesof the SOFTWAREPRODUCT, includingthe printed materials
accompanyingtheSOFTWARE.
2. DESCRIPTION OF OTHER RIGHTS AND LIMITATIONS
(a) Limitations on Reverse Engineering, Decompilation and Disassembly - You may not
reverseengineer, decompile, or disassemblethe SOFTWAREPRODUCT, except and
only totheextent that suchactivity isexpresslypermittedbyapplicablelaw notwithstanding
thislimitation. Youmaynot makeanychangesor modificationstotheSoftware, without the
written permission of an officer of DSC. You may not remove any proprietary notices,
marks or labels from the Software Product. You shall institute reasonable measures to
ensurecompliancewiththetermsandconditionsof this EULA.
(b) Separation of Components - The SOFTWARE PRODUCT is licensed as a single
product. Its component parts may not be separated for use on more than one
HARDWAREunit.
(c) Single INTEGRATED PRODUCT - If You acquired this SOFTWARE with
HARDWARE, then the SOFTWAREPRODUCT is licensedwith the HARDWARE
asa single integrated product. In this case, theSOFTWARE PRODUCT may only be
usedwiththeHARDWAREasset forthinthis EULA.
(d)Rental- Youmay not rent, lease or lend theSOFTWARE PRODUCT. Youmay not
makeit availabletoothersor post it onaserver orwebsite.
(e)SoftwareProduct Transfer- Youmay transfer allof Your rightsunderthis EULAonly as
part of apermanent saleor transfer of the HARDWARE, provided Youretain no copies,
Youtransferallof theSOFTWAREPRODUCT (includingallcomponent parts, the media
andprintedmaterials, anyupgrades andthisEULA), andprovidedtherecipient agreestothe
termsof this EULA. If the SOFTWAREPRODUCT is anupgrade, any transfer must
alsoincludeallprior versions of theSOFTWARE PRODUCT.
(f) Termination - Without prejudice to any otherrights, DSC mayterminate this EULA if
Youfailtocomplywiththetermsandconditions of thisEULA. Insuchevent, Youmust des-
troyallcopiesof theSOFTWARE PRODUCT andallof its component parts.
(g)Trademarks - ThisEULA does not grant You anyrights in connectionwith any trade-
marks orservicemarksof DSC oritssuppliers.
3. COPYRIGHT
AlltitleandintellectualpropertyrightsinandtotheSOFTWARE PRODUCT (includingbut
not limited to any images, photographs, and text incorporated into the SOFTWARE
PRODUCT), the accompanying printed materials, andany copies of the SOFTWARE
PRODUCT, areowned byDSC orits suppliers.Youmay notcopy theprinted materials
accompanyingtheSOFTWARE PRODUCT. Alltitleandintellectualpropertyrights inand
tothecontent whichmaybe accessedthrough useof the SOFTWARE PRODUCT are
thepropertyof therespectivecontent ownerand maybeprotected byapplicable copyright
or other intellectualpropertylaws andtreaties. ThisEULAgrants Younorightstouse such
content. Allrightsnot expresslygrantedunder this EULAarereservedbyDSC andits sup-
pliers.
4. EXPORT RESTRICTIONS
Youagreethat Youwillnot export or reexport theSOFTWAREPRODUCT toany coun-
try, person, orentity subject toCanadianexport restrictions.
5. CHOICE OF LAW: ThisSoftware LicenseAgreement is governed by the laws of the
Provinceof Ontario, Canada.
6. ARBITRATION
AlldisputesarisinginconnectionwiththisAgreement shallbedeterminedbyfinaland binding
arbitrationinaccordance withthe ArbitrationAct, andthe partiesagree tobe boundby the
arbitrator'sdecision. Theplace of arbitrationshall beToronto, Canada, andthelanguage of
thearbitrationshallbeEnglish.
7. LIMITED WARRANTY
(a) NO WARRANTY
DSC PROVIDES THE SOFTWARE "AS IS" WITHOUT WARRANTY. DSC
DOES NOT WARRANT THAT THE SOFTWARE WILL MEET YOUR
REQUIREMENTS OR THAT OPERATION OF THE SOFTWARE WILL BE
UNINTERRUPTED OR ERROR-FREE.
(b) CHANGES IN OPERATIN G ENVIRONMENT
DSC shall not be responsible for problems caused by changes in the operating char-
acteristicsof the HARDWARE, or for problems in the interaction of the SOFTWARE
PRODUCT withnon-DSC-SOFTWARE orHARDWAREPRODUCTS.
(c)LIMITATION OF LIABILITY; WARRANTY REFLECTSALLOCATION OF RISK
IN ANY EVENT, IF ANYSTATUTE IMPLIESWARRANTIES OR CONDITIONS
NOT STATED IN THIS LICENSE AGREEMENT, DSC'S ENTIRE LIABILITY
UNDER ANY PROVISION OF THIS LICENSE AGREEMENT SHALL BE
LIMITED TO THEGREATER OF THEAMOUNT ACTUALLY PAID BY YOU TO
LICENSE THE SOFTWARE PRODUCT AND FIVE CANADIAN DOLLARS
(CAD$5.00). BECAUSE SOME JURISDICTIONS DO NOT ALLOW THE
EXCLUSION OR LIMITATION OF LIABILITY FOR CONSEQUENTIAL OR
INCIDENTALDAMAGES, THE ABOVE LIMITATION MAYNOT APPLYTO YOU.
(d) DISCLAIMER OF WARRANTIES
THISWARRANTY CONTAINS THE ENTIREWARRANTY AND SHALL BE IN
LIEU OF ANY AND ALL OTHER WARRANTIES, WHETHER EXPRESSED OR
IMPLIED (INCLUDING ALL IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE) AND OF ALL OTHER
OBLIGATIONS OR LIABILITIES ON THE PART OF DSC. DSC MAKES NO
OTHER WARRANTIES. DSC NEITHER ASSUMES NOR AUTHORIZES ANY
OTHER PERSON PURPORTING TO ACT ON ITS BEHALF TO MODIFYOR TO
CHANGE THIS WARRANTY, NOR TO ASSUME FOR IT ANY OTHER
WARRANTY OR LIABILITY CONCERNING THISSOFTWAREPRODUCT.
(e) EXCLUSIVEREMEDYAND LIMITATION OF WARRANTY
UNDER NO CIRCUMSTANCES SHALL DSC BE LIABLE FOR ANY SPECIAL,
INCIDENTAL, CONSEQUENTIAL OR INDIRECT DAMAGES BASED UPON
BREACH OF WARRANTY, BREACH OF CONTRACT, NEGLIGENCE,
STRICT LIABILITY, OR ANY OTHER LEGAL THEORY. SUCH DAMAGES
INCLUDE, BUT ARE NOT LIMITED TO, LOSS OF PROFITS, LOSS OF THE
SOFTWARE PRODUCT OR ANY ASSOCIATED EQUIPMENT, COST OF
CAPITAL, COST OF SUBSTITUTE OR REPLACEMENT EQUIPMENT,
FACILITIESOR SERVICES, DOWN TIME, PURCHASERS TIME, THE CLAIMS
OaF THIRD PARTIES, INCLUDING CUSTOMERS, AND INJURY TO
PROPERTY.
WARNING: DSC recommends that the entiresystembe completelytested ona regular
basis. However, despitefrequent testing, anddue to, but not limitedto, criminal tampering
or electricaldisruption, it is possiblefor thisSOFTWAREPRODUCT tofailtoperform as
expected.
7

© 2015 Tyco Security Products. All Rights Reserved.
Toronto, Canada • www.dsc.com
Tech Support: 1-800-387-3630 (Canada & U.S.) or 905-760-3000
The trademarks, logos, and service marks displayed on this document are registered in the United States [or other
countries]. Any misuse of the trademarks is strictly prohibited and Tyco will aggressively enforce its intellectual
property rights to the fullest extent of the law, including pursuit of criminal prosecution wherever necessary. All
trademarks not owned by Tyco are the property of their respective owners, and are used with permission or
allowed under applicable laws. Product offerings and specifications are subject to change without notice. Actual
products may vary from photos. Not all products include all features. Availability varies by region; contact your
sales representative.
FCC STATEMENT
CAUTION: Changesormodificationsnot expresslyapprovedbyDigitalSecurity Controls
couldvoidyourauthority tousethisequipment.
Thisequipment has been tested andfound to comply with thelimits for a Class B digital
device, pursuant toPart 15of theFCC Rules. These limitsare designedto provide reas-
onableprotection against harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and, if not installed and used in
accordancewiththeinstructions, maycauseharmfulinterferencetoradiocommunications.
However, thereisno guaranteethat interference willnot occurin aparticular installation. If
thisequipment doescauseharmfulinterferencetoradioor televisionreception, whichcanbe
determinedbyturningthe equipment off andon, theuseris encouraged totrytocorrect the
interferencebyoneormoreof thefollowingmeasures:
- Re-orient thereceivingantenna.
- Increasetheseparationbetweentheequipment andreceiver.
- Connect theequipment intoanoutlet onacircuit different fromthat towhichthereceiver is
connected.
- Consult dealeror experiencedradio/televisiontechnicianfor help.
Theusermay findthe followingbookletprepared bythe FCC useful: ’How toIdentify and
ResolveRadio/Television InterferenceProblems’. This booklet is availablefrom the U.S.
Government PrintingOffice, WashingtonD.C. 20402, Stock #004-000-00345-4.
IMPORTANT INFORMATION
Thisequipment complies withPart 68 of theFCC Rulesandthe requirements adopted by
theACTA. Onthesideof thisequipment isalabelthat contains, amongotherinformation, a
product identifier inthe format US:AAAEQ##TXXXX. If requested, thisnumber must be
providedtotheTelephoneCompany.
Product identifier: US: F53MO01BHSM2955
USOC Jack: RJ-31X
TelephoneConnectionRequirements
Aplug and jackused to connect this equipment tothe premises wiringand telephone net-
workmust complywith theapplicableFCC Part 68rules and requirements adoptedby the
ACTA. A compliant telephone cord and modular plug is provided with this product. It is
designedtobeconnectedtoacompatiblemodularjack that isalsocompliant. Seeinstallation
instructionsfordetails.
RingerEquivalenceNumber(REN)
TheREN isusedtodeterminethenumber of devices that maybeconnectedtoa telephone
line. ExcessiveRENsonatelephonelinemay result inthedevicesnot ringinginresponse to
anincomingcall. Inmost but not allareas, thesumof RENs shouldnot exceedfive(5.0). To
becertain of the numberof devicesthat maybe connectedto aline, asdetermined by the
totalRENs, contact the localTelephone Company. For products approvedafter July 23,
2001, theREN forthis product ispart of theproduct identifierthat hastheformat
US: AAAEQ##TXXXX. Thedigitsrepresented by ##arethe REN without adecimal point
(e.g., 03isaREN of 0.3). Forearlierproducts, theREN isseparatelyshownonthelabel.
Incidenceof Harm
If thisequipment HSM2955causes harmtothetelephonenetwork, thetelephone company
willnotify youin advancethat temporarydiscontinuance of service maybe required. But if
advancenoticeisnot practical, theTelephone Companywillnotify thecustomeras soon as
possible. Also, youwillbeadvisedof your right tofileacomplaint withtheFCC if you believe
it isnecessary.
Changes inTelephoneCompanyEquipment or Facilities
TheTelephoneCompany may makechanges inits facilities, equipment, operationsor pro-
cedures that could affect the operation of the equipment. If this happens the Telephone
Companywill provideadvance notice inorder foryou to makenecessary modifications to
maintainuninterruptedservice.
Equipment MaintenanceFacility
If troubleisexperienced withthisequipment HSM2955, contact thefacility indicated below
forrepair or warranty information. If the equipment is causing harmto the telephone net-
work,the Telephone Company may request thatyou disconnect the equipment until the
problemissolved. Thisequipmentis ofa typethatis not intended toberepaired bythe end
user. DSC c/oAPLLogistics, 757DouglasHillRd., LithiaSprings, GA30122, USA
AdditionalInformation
Connectionto party line serviceis subject to state tariffs. Contact the state public utility
commission, publicservicecommissionorcorporationcommissionfor information.
Alarmdialingequipment must beable toseizethe telephonelineand placeacall inan emer-
gencysituation. It must beabletodothisevenif otherequipment (telephone, answeringsys-
tem, computer modem, etc.) alreadyhas thetelephone linein use. To doso, alarm dialing

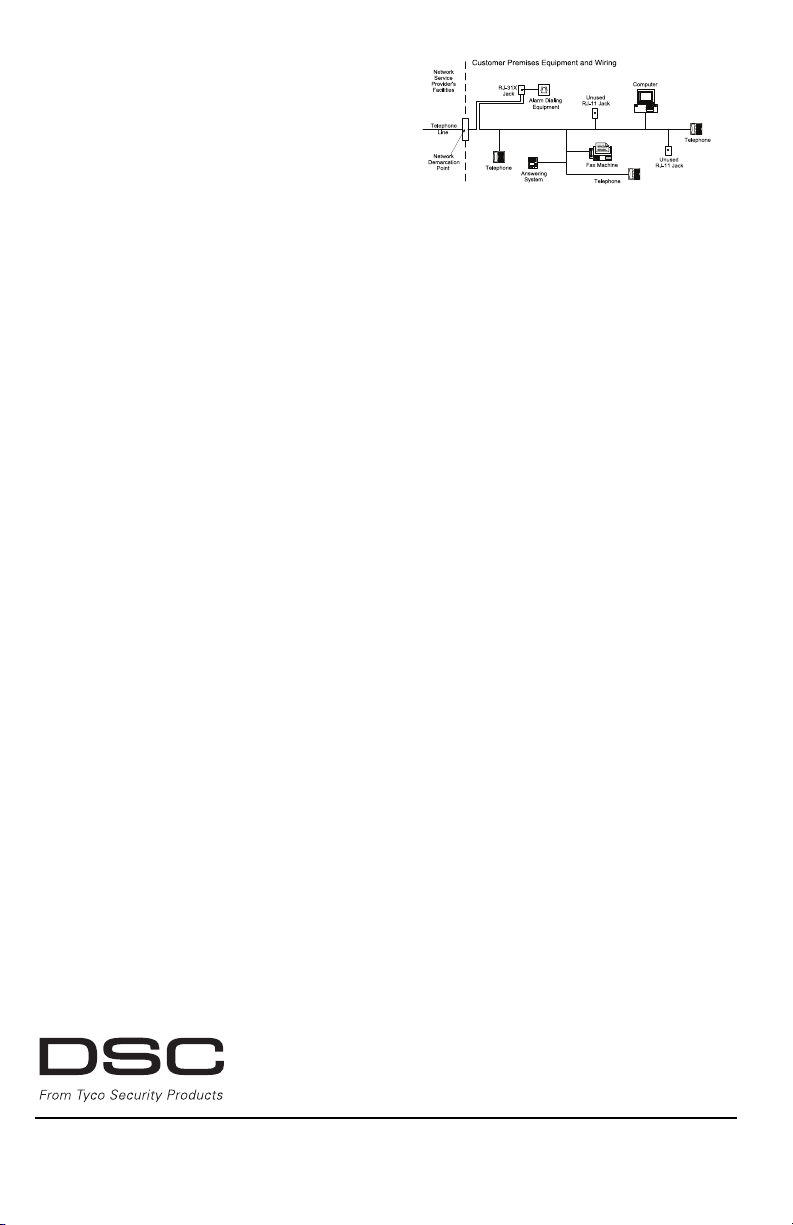

equipment must beconnectedtoaproperlyinstalled RJ-31Xjack that iselectrically in series
withandaheadof allotherequipment attachedtothesametelephoneline. Proper installation
is depictedinthefigure below. If youhaveany questions concerningtheseinstructions, you
shouldconsult your telephone company ora qualified installer about installingthe RJ-31X
jackandalarmdialingequipment foryou.
IC: 160A-HSM2955
CAN ICES-3(B)/NMB-3(B)
NOTICE: This equipment meets the applicable Industry Canada Terminal Equipment
TechnicalSpecifications. This is confirmed bythe registration number. The abbreviation,
IC, before the registration number signifies that registration was performed based on a
Declaration of Conformity indicating that Industry Canada technical specifications were
met. It doesnot implythat IndustryCanadaapprovedtheequipment.
NOTICE: TheRingerEquivalence Number(REN) for this terminalequipment is0.1. The
REN assignedtoeachterminalequipment provides anindicationof themaximumnumberof
terminalsallowedtobe connectedtoa telephoneinterface.The terminationonan interface
mayconsist of anycombination of devices subject only tothe requirement that thesum of
theRingerEquivalenceNumbersof allthedevices doesnot exceed5.
AVIS: Le présent matériel est conforme aux spécifications techniques d’Industrie Canada
applicables au matériel terminal. Cette conformité est confirmée par le numéro d'en-
registrement. Le sigle IC, placé devant le numéro d'enregistrement, signifie que l’en-
registrement s’est effectuéconformément àunedéclarationdeconformitéet indiquequeles
spécifications techniques d'Industrie Canada ont été respectées. Il n’implique pas qu’In-
dustrieCanadaaapprouvélematériel.
AVIS : L'indice d'équivalence de la sonnerie (IES) du présent matériel est de 0.1. L'IES
assignéàchaquedispositif terminalindiquelenombremaximaldeterminauxquipeuvent être
raccordés àuneinterfacetéléphonique. Laterminaisond'uneinterfacepeut consisteren une
combinaisonquelconque de dispositifs, àla seule condition quela somme d'indices d'équi-
valencedelasonneriedetouslesdispositifs n'excèdepas5.
8

HSM2955 1.0 Manuel d’installation
Pour télécharger le manuel d'installation complète et enregistrer votre pro-
duit, visitez dsc.com/m/29009401 ou scannez le code QR pour le droit.
1. Introduction
Ce manuel d’installation doit être utilisé conjointement au manuel d’installation de la centrale à
laquelle le module HSM2955(R) est connecté. Débranchez l’alimentation et la ligne téléphonique
avant d’installer le module.
1.1 Spécifications
Plage de température de fonctionnement de -10 à 55°C (de 14 à 131°F); UL/ULC: de 0 à
49°C
Humidité jusqu’à 93% d’humidité relative, sans conden-
sation
Tension de fonctionnement (ROUGE, NOIR)
depuis une centrale compatible 11.3 à 12.5 VDC (max)
Intensité de courant absorbé (carte uniquement) 100mA (max)
Intensité de courant absorbé (nb. de stations
max. connectées/actives) 500mA (max avec 2 modules PC5964E connectés) 500mA (max avec 4 modules PC5961E connectés)
Sortie auxiliaire de 7,6 à 8,6VCC/400 mA
PC5961E (petite station audio) de 30mA (min) à 100mA (max)
PC5964E (grande station audio) de 30mA (min) à 190mA (max)
Longueur de câble (toutes les stations audio) 152m (500pieds)
Dimensions 21,7cm x 5,3cm (8,55” x 2,075”)
Portée audio du microphone :
PC5961E 7,62m (25pieds)
PC5964E 15,2m (50pieds)
Compatibilité :
Centrales HS2016, HS2032, HS2064, HS2128
Communicateurs TL2803GR, TL2803G, 3G2080R, 3G2080,
3G8080(I), CD8080(I)
1.2 Déballage
Le kit HSM2955(R) comprend les articles suivants:
l1 module de vérification audio HSM2955(R)
l5 pitons de montages
l1 câble avec connecteur audio
l1 manuel d’installation HSM2955(R)
l1 guide d’utilisation HSM2955(R)
Figure 1: Installation dans l’armoire
AVERTISSEMENT :HAUTE TENSION! Débranchez
l'alimentation secteur et les lignes téléphoniques avant
les interventions.
ATTENTION ! Ne pas acheminer le câblage au-dessus
du module HSM2955 (R). Garder un espace de sépa-
ration d’au moins 25,4mm (1”). Un espace de sépa-
ration de 6,4mm (1/4”) minimum doit être respecté à
tous les points entre le câblage à puissance limitée et
non limitée. Tous les circuits sont classés pour les ins-
tallations UL comme à puissance limitée/puissance limi-
tée de classe II, à l’exception des conducteurs de la
batterie qui ne sont pas à puissance limitée. Ne pas faire
passer des câbles au- dessus de la carte de circuit
imprimé.
9

2. Installation
2.1 Installation du module HSM2955(R)
Le module HSM2955(R) doit être installé exclusivement par une personne qualifiée. Il doit être ins-
tallé dans une armoire métallique correctement mise à la terre. Il est de la responsabilité de l’ins-
tallateur de garantir un degré de protection de l’équipement de telle façon qu’aucun accès au circuit
sous tension du réseau de télécommunication (TNV) ne soit possible par l’utilisateur. L’armoire
métallique doit être fixée à une paroi du bâtiment avant utilisation. Une mise à la terre correcte doit
être réalisée sur l’armoire métallique. Le câblage interne doit être acheminé de façon à éviter:
ldes contraintes excessives sur les câbles et les bornes de connexion
lle desserrage des bornes de connexion
ldes détériorations de l’isolant du conducteur
Figure 2: Schéma de câblage de la centrale d’alarme (avec communicateur)
10

Figure 3: Schéma de câblage du PCL-422
Figure 4: Schéma de câblage alternatif (configuration avec une armoire séparée)
11

Figure 5: Connexions du câblage 3G8080(I)/CD8080(I)
13
12

Figure 6: Bornes de connexion du module HSM2955(R)
Corbus ROUGE
NOIR
JAUNE
VERT
Alimentation Corbus
Mise à la terre Corbus
Com A Corbus
Com B Corbus
AUX
Alimentation AUX
COM
Sortie d’alimentation auxiliaire (protégée localement par éléments
PTC).
REMARQUE : L’intensité de sortie est limitée par le courant
fourni sur les sorties AUX/ROUGE de la centrale (consulter le
manuel d’installation de la centrale).
Borne de mise la terre commune pour le câblage de station
Anti-sabotage TAM Entrée du contact anti-sabotage du module HSM2955
Haut- par-
leur/Microphone M1
M2
M3
M4
Voie d’entrée de microphone n°1 (M1)
Voie d’entrée de microphone n°2 (M2)
Voie d’entrée de microphone n°3 (M3)
Voie d’entrée de microphone n°4 (M4)
Haut-parleurs SPK1
SPK2
Sortie de niveau de ligne de haut-parleur (prend en charge deux
stations audio DSC)
Sortie de niveau de ligne de haut-parleur (prend en charge deux
stations audio DSC)
REMARQUE : SPK1 et SPK2 sont câblées en parallèle à partir
d’une sortie audio simple. Toute combinaison entre stations audio
est possible tant que l’intensité maximale nominale n’est pas
dépassée:
- 4petites stations (PC5961E)
- 2grandes stations (PC5964E)
- 1grande et 2petites stations
Audio AOUT
GND
AIN
Sortie audio
Mise à la terre
Entrée audio
REMARQUE : Il s’agit d’un bornier alternatif. Voir figure4 pour
l’usage.
Ligne téléphonique RNG
TIP
R-1
T-1
Connecté à la borne R-1 de la centrale
Connecté à la borne T-1 de la centrale
Connecté aux téléphones de l’habitation
Connecté aux téléphones de l’habitation
Mise à la terre EGND Mise à la terre pour le circuit Telco
3. Confidentialité
Le module HSM2955(R) est conçu pour respecter les règlements privés en vigueur et ne traite que
des informations nécessaires aux fonctions primaires du dispositif. Avant d'utiliser le module,
vous serez invité à donner votre autorisation au traitement des informations personnelles que le
module peut capturer. Veuillez noter que le module enregistre des séquences audio pour assurer
les meilleures fonctions du dispositif. Les enregistrements sont traités de façon sûre et effacés auto-
matiquement périodiquement. Selon l’emplacement du module, vous avez l'obligation de notifier
son utilisation. Les informations enregistrées par le module HSM2955(R) sont traitées et conservées
principalement par le responsable du traitement. Le responsable du traitement est l'entité qui vous
fournit des services de [surveillance]. Vous avez un droit d'accéder à ces données auprès de cette
entité. Pour plus d'informations sur les pratiques en matière de confidentialité, veuillez contacter le
responsable du traitement/fournisseur de service de surveillance. Pour plus d'informations sur les
pratiques en matière de confidentialité Tyco, veuillez visiter notre site Web: http://www.-
tyco.com/privacy. Veuillez vous reporter au paragraphe 7 où vous trouverez un modèle de for-
mulaire de consentement. Veuillez noter qu'il vous donne uniquement des lignes directrices,
contactez votre responsable du traitement à propos des pratiques en matière de confidentialité.
13

4. Formulaire de consentement
CONSENTEMENT À FOURNIR DES INFORMATIONS PERSONNELLES /
RENSEIGNEMENTS SENSIBLES À CARACTÈRE PERSONNEL
Personne concernée1
Prénom: _____________________ Nom: ______________________________
Domicilié à: ___________________________________________________ Je donne mon consentement
éclairé pour autoriser _______________________________ et ses filiales (ci-après la «Société») à trai-
ter mes informations personnelles [ ]2/ renseignements sensibles à caractère personnel [ ]3aux fins
indiquées ci-dessous. Je donne également mon consentement à transférer les informations données
à des tiers et à l'étranger, si la Société a besoin de compléter la collecte de données comme décrit
ci-dessous, conformément aux lois en vigueur sur la protection des informations.
Informations personnelles collectées: __________________________ (inclure des champs de données
spécifiques)
Renseignements sensibles à caractère personnel collectés: __________________________ (inclure des
champs de données spécifiques)
Les informations sont collectés dans l'objectif de _______________________________________________
_____________________________________________________________________________________________
________________ (décrire dans le détail de façon raisonnable)
J'ai été informé sur mes droits et sur les conditions en matière de traitements des informations per-
sonnelles et sur la façon dont ces informations sont traitées et obtenues. Je certifie la précision et
l'authenticité de toutes les informations personnelles fournies de façon volontaire. J'ai été informé
sur mon droit à accéder et vérifier mes informations personnelles traitées par la Société en adres-
sant une demande envoyée à ____________________________________________________. Je suis
conscient que je peux retirer ce consentement par écrit à tout moment.
TENEUR ET FINALITÉ DE CE CONSENTEMENT EXPLIQUÉS PAR
Nom complet: _____________________________________________________________
Signature: ______________________________________________________________
Informations de contact: __________________________________________________________
Pour en savoir plus sur les pratique en matière de confidentialité du responsable du traitement, visi-
tez/envoyez un courriel:
Date: ________________________________
Signature de la personne concernée: ____________________________
1La personne concernée est la personne qui donne son consentement sur les informations personnelles.
2Les informations personnelles couvrent toutes données qui concernent une personne identifiée ou identifiable, telle que nom, cour-
riel ou tout autre adresse, numéro de téléphone, numéros d'identification, informations sur l'emploi (telles que salaires ou éva-
luations), nom de jeune fille de la mère, numéro de carte de crédit ou renseignement en matière de crédit, etc.
3Les renseignements sensibles à caractère personnel couvrent les informations personnelles qui incluent origine raciale ou ethnique,
opinions politiques, croyances religieuses, santé ou condition physique ou mentale, orientation sexuelle, etc.
14

Garantie limitée
DigitalSecurity Controls (DSC) garantit quependant unepériodede 12moisàcompter de
ladated'achat, leproduit est exempt dedéfaut ou vicede matériauxet defabrication dans
les conditionsnormales d’utilisation et derespect des termes delagarantie, DSC doit, à sa
discrétion,réparer ou remplacer l'équipement défectueux lorsdu retour du matériel à son
dépôt deréparation. Cettegaranties'appliqueuniquement auxdéfauts depièceset de fabri-
cationet non pasaux dommages encourus lorsdu transport ou dela manutention, ni aux
dommagesdusà descauses indépendantesde lavolonté deDSC tellesque lafoudre, les
surtensions, les impacts mécaniques, les dégâts des eauxoubien lesdommages dus à un
abus, une modification ou une application inappropriée de l'équipement. La garantie pré-
cédemment mentionnées'applique uniquement à l'acheteuroriginal, et elleremplace toutes
les autresgaranties, qu'elles soient explicitesouimplicites, et touteslesautresobligationsou
engagements de lapart deDSC. DigitalSecurity Controlsn'assume et n'autorise aucune
autrepersonneprétendant agirensonnom demodifierouchangercettegarantie, n'assume
pour celaaucuneautregarantieouresponsabilitéconcernant ceproduit. Enaucuncas DSC
nepourrait êtretenu commeresponsabled'aucundommage direct, indirect ou consécutifs,
pertesdeprofits anticipées, pertedetemps outoutesautrespertesoccasionnées parl'ache-
teurenrapport avecl'achat, l'installation oul'exploitationou bienladéfaillance dece produit.
ATTENTION : DSC recommandede testercomplètement l'ensemble dusystème régu-
lièrement. Toutefois, même sivous faitesdes tests périodiques, il peut arriver quele fonc-
tionnementdu produit ne soit pas conformeaux spécificationsen raisonnotamment, mais
pas exclusivement, d'interventions criminelles ou de panne de courant. Informations
importantes: Deschangements oudes modificationsdecet équipement, qui n'ont pas été
expressément approuvésparDSC, peuvent annulerledroit del'utilisateurdemettreen ser-
vicel'équipement.
IMPORTANT - VEUILLEZ LIREATTENTIVEMENT: LelogicielDSC achetéavec ou
sansProduitset Composantsest protégéparledroit d'auteur et ilest achetéconformément
aux modalités ducontrat de licence: Ce Contrat de licence d'utilisation(«CLU ») est une
ententelégaleentreVous (l'entreprise, l'individuoul'entitéquiaachetéleLogicielet tout Maté-
rielconnexe)et DigitalSecurityControls, unefiliale deTycoSafety ProductsCanada Ltd.
(«DSC »), lefabriquant des systèmesdesécuritéintégréset ledéveloppeur dulogicielet de
tout produit ou composant connexe («MATÉRIELS») queVous avezacquis. Sile produit
logicielDSC («PRODUIT LOGICIEL» ou«LOGICIEL»)aété conçupour être accom-
pagnéparduMATÉRIELet s'ilN'est PASaccompagnéparunnouveauMATÉRIEL, Vous
n'avez pas le droit d'utiliser, de copier ou d'installer le PRODUIT LOGICIEL. Le
PRODUIT LOGICIEL comprend le logiciel, et peut aussi comprendre des médias
connexes, desmatérielsimpriméset deladocumentation«enligne»ouélectronique.
IMPORTANT, ÀLIRE ATTENTIVEMENT : Le logicielDSC achetéavec ousans Pro-
duitset Composants est protégé par le droit d'auteur et il est acheté conformément aux
modalitésducontrat delicence:
CeContrat delicenced'utilisation(«CLU») est uneententelégaleentreVous (l'entreprise,
l'individuoul'entité quiaacheté leLogicielet tout Matérielconnexe) et DigitalSecurity Con-
trols, une filiale de Tyco Safety ProductsCanada Ltd. («DSC »), le fabriquant des sys-
tèmes de sécurité intégrés et le développeur du logiciel et de tout produit ou composant
connexe(«MATÉRIELS»)queVousavezacquis.
Sileproduit logicielDSC («PRODUIT LOGICIEL»ou «LOGICIEL»)a étéconçu pour
être accompagné par du MATÉRIEL et s'il N'est PAS accompagné par un nouveau
MATÉRIEL, Vous n'avez pas le droit d'utiliser, de copier ou d'installer le PRODUIT
LOGICIEL. LePRODUIT LOGICIELcomprendle logiciel, et peut aussicomprendre des
médias connexes, des matériels imprimés et de la documentation «en ligne» ou élec-
tronique.
Tout logiciel fourni avecle PRODUIT LOGICIELqui est liéà un contratde licence d'uti-
lisationséparéVousdonnedes droitsconformément aux modalitésdececontrat delicence.
Eninstallant, copiant, téléchargeant, sauvegardant, accédant ouutilisant d'unemanièrequel-
conque le PRODUIT LOGICIEL, Vous acceptez inconditionnellement d'être lié par les
modalitésde ceCLU, même sice CLU est considéré unemodification detout accord ou
contrat antérieur. Si vous n'acceptez pas les modalités du CLU, DSC refuse de Vous
octroyer une licenced'utilisation du PRODUIT LOGICIEL et Vous n'avez pas le droit de
l'utiliser.
LICENCESDU PRODUIT LOGICIEL
LePRODUIT LOGICIEL est protégé par deslois sur le droit d'auteur et des traités inter-
nationaux sur le droit d'auteur, ainsi que par d'autres lois et traités de la propriété intel-
lectuelle. Ledroit d'utilisationduPRODUIT LOGICIELest octroyé, pas vendu.
OCTROI DELALICENCE. CeCLU vous donneles droitssuivants:
(a) Installationet utilisationdulogiciel - Pourchacune deslicencesacquises, Vousn'avez le
droit d'installer qu'unseulexemplaireduPRODUIT LOGICIELinstallé.
(b) Utilisationdestockage enréseau- LePRODUIT LOGICIELne peut pasêtre installé,
accédé, affiché, exécuté, partagé ou utilisésimultanément sur des ordinateurs différents,
notamment une station de travail, un terminal ou autre dispositif électronique numérique
(«Dispositif »). Autrement dit, siVousavez plusieurs postesde travail, Vous devrez ache-
terunelicencepourchaquepostedetravailoùleLOGICIELserautilisé.
(c) Copie de sauvegarde - Vous pouvez faire des copies de sauvegarde PRODUIT
LOGICIEL, mais vous ne pouvez avoir qu'une seule copie installée par licence à tout
moment. Vous pouvezutiliser unecopie de sauvegarde. Hormis cequi est expressément
prévudansceCLU, Vousn'avez pas ledroit defairedes copies duPRODUIT LOGICIEL,
les matérielsimprimés accompagnant leLOGICIELcompris.
2. DESCRIPTIONS D'AUTRES DROITS ET LIMITES
(a) Limites relatives à la rétro- ingénierie, à la décompilation et au désassemblage - Vous
n'avezpas le droit de désosser, décompiler ou désassembler le PRODUIT LOGICIEL,
sauf et seulement dansla mesuredans laquelleune telleactivité est explicitement permise
parla loien vigueur, sanségards àces limites. Vousn'avez pasle droit defaire des chan-
gementsoudes modifications, quels qu'ilssoient, sansla permissionécrited'undirigeant de
DSC. Vous n'avez pasledroit deretirerles notices, les marquesoules étiquettes privatives
duProduit Logiciel. Vous devezinstituer desmesures raisonnables pour assurer la confor-
mitéauxmodalitésdeceCLU.
(b) Séparationdes Composants - LePRODUIT LOGICIELest fournisous licenceen tant
queproduit unique. Sesparties composantes nepeuvent pasêtreséparéespour êtreutilisée
sur plus d'unMATÉRIEL.
(c) PRODUIT INTÉGRÉ unique - Si vous avez acquis ce LOGICIEL avec du
MATÉRIEL, le PRODUIT LOGICIELest autorisé àêtre utilisé avecle MATÉRIEL en
tant queproduit intégré unique. Dans ce cas, lePRODUIT LOGICIEL nepeut être utilisé
qu'avec leMATÉRIELconformément àceCLU.
(d) Location- Vous n'avezpasledroit delouer, de mettreenbailou deprêter le PRODUIT
LOGICIEL. Vousn'avez pasle droitde lemettre àla dispositiond'autres personnesou de
l'affichersurunserveurouunsiteWeb.
(e) Transfert du ProduitLogiciel - Vouspouvez transférer tousvos droits dece CLU uni-
quementdans lecadre de lavente ou dutransfert permanent duMATÉRIEL, à condition
queVousneconserviezaucunecopie, queVous transférieztout lePRODUIT LOGICIEL
(tousles composants, les matériels imprimés et autres, toutes les mises à niveau et ce
CLU), et àconditionquelerécipiendaireaccepteles conditionsdeceCLU. SilePRODUIT
LOGICIELest une miseàniveau, tout transfert doit également inclure toutes les versions
antérieures duPRODUIT LOGICIEL.
(f) Résiliation- Sous réservedetousses autresdroits, DSC seréserveledroit derésilier ce
CLU siVous nerespectezpas lesmodalités deceCLU. Dans cecas, Vous devez détruire
toutes les copies duPRODUIT LOGICIELet toutesses parties composantes.
(g) Marques decommerce- CeCLU neVousdonne aucundroit relativement aux marques
decommerceouauxmarquesdeservicedeDSC oudesesfournisseurs.
3. DROIT D'AUTEUR
Tous les titres et droits de propriété intellectuelle associés au PRODUIT LOGICIEL
(notammentmais pas seulement aux images, photographies et textes incorporés dans le
PRODUIT LOGICIEL), les documents imprimés jointset tout exemplairedu PRODUIT
LOGICIELsont la propriétéde DSC et deses fournisseurs. Vous n'avezpas le droit de
fairedes copies des documentsimprimés accompagnant lePRODUIT LOGICIEL. Tous
les titres et droitsde propriétéintellectuelleassociés aucontenu quipeut être accédépar le
biaisduPRODUIT LOGICIELsont lapropriété dupropriétaire respectif du contenuet ils
peuvent être protégés par le droit d'auteur ou autres lois et traités sur la propriété intel-
lectuelle. CeCLU ne Vous octroiepas le droit d'utiliser ces éléments. Tous lesdroitsqui ne
sont pas expressément octroyés par cette CLU, sont réservés par DSC et ses four-
nisseurs.
4. RESTRICTIONS POUR L'EXPORTATION
Vous acceptez le fait que Vous n'exporterez pas ou ne réexporterez pas le PRODUIT
LOGICIELdanstout pays, personneouentitésoumisàdes restrictionscanadiennes à l'ex-
portation.
5. CHOIXDESLOIS: Cecontrat delicence d'utilisationest régipar les lois dela Province
del'Ontario, Canada.
6. ARBITRAGE
Tous lesconflitssurvenant relativement àce contrat seront résolus parunarbitrage définitif
et sansappelconformément àlaLoisur l'arbitrage, et lesparties acceptent d'êtreliées par la
décisiondel'arbitre. Lelieudel'arbitrationseraToronto, Canada, et lelangagede l'arbitration
seral'anglais.
7. GARANTIE RESTREINTE
(a) SANSGARANTIE
DSC FOURNIT LE LOGICIEL «EN L'ÉTAT» SANS GARANTIE. DSC NE
GARANTIT PAS QUE LE LOGICIEL SATISFERA VOS EXIGENCES OU QUE
L'EXPLOITATION DU LOGICIEL SERA ININTERROMPUE OU SANS
ERREUR.
(b) CHANGEMENTSDU CADRED'EXPLOITATION
DSC ne sera pas responsable des problèmes provoqués par des changements dans les
caractéristiques duMATÉRIEL, oudes problèmes d'interactionduPRODUIT LOGICIEL
avec desLOGICIELSNON-DSC ouAUTRESMATÉRIELS.
(c)LIMITESDE RESPONSABILITÉ : LA GARANTIE REFLÈTE L'AFFECTATION
DU RISQUE
DANS TOUS LES CAS, SI UN STATUT QUELCONQUE SUPPOSE DES
GARANTIES OU CONDITIONS QUI NE SONT PAS POSTULÉES DANS CE
CONTRAT DE LICENCE, TOUTE LA RESPONSABILITÉASSUMÉE PAR DSC
DANS LE CADRE D'UNE DISPOSITION QUELCONQUE DE CE CONTRAT
SERALIMITÉE AU MONTANT LEPLUS ÉLEVÉQUE VOUSAVEZ PAYÉ POUR
LE CON TRAT DE CEPRODUIT LOGICIELET CINQ DOLLARS CANADIENS (5
CAN $). PARCE QUE CERTAINES JURIDICTIONS NE PERMETTENT PAS
L'EXCLUSION OU LES RESTRICTIONS DE RESPONSABILITÉ POUR
DOMMAGES INDIRECTS, CES RESTRICTIONS PEUVENT NE PAS
S'APPLIQUER DANSVOTRECAS.
(d) EXCLUSION DEGARANTIES
CETTE GARANTIE CONTIENT L'ENTIÈRE GARANTIE ET REMPLACE
TOUTES LES AUTRES GARANTIES, QU'ELLES SOIENT EXPLICITES OU
IMPLICITES (NOTAMMENT TOUTES LES GARANTIES IMPLICITES DE
MARCHANDISE OU APTITUDE POUR UN USAGE PARTICULIER) ET DE
TOUTEAUTRE OBLIGATION OU RESPONSABILITÉ DE DSC. DSC NE FAIT
AUCUNE AUTRE GARANTIE. DSC N'ASSUMEPAS LARESPONSABILITÉ ET
N'AUTORISE AUCUNE AUTRE PERSONNE PRÉTENDANT AGIR EN SON
NOMDEMODIFIER OU DE CHANGER CETTE GARANTIE, N'ASSUMEPOUR
CELA AUCUNE AUTRE GARANTIE OU RESPONSABILITÉ CONCERNANT
CEPRODUIT LOGICIEL.
(e) RECOURSEXCLUSIF ET LIMITE DE GARANTIE
DSC NE SERA EN AUCUN CAS RESPONSABLE DES DOMMAGES
PARTICULIERS, ACCIDENTELS OU INDIRECTS BASÉS SUR UNE
INOBSERVATION DE LA GARANTIE, UNE RUPTURE DE CONTRAT, UNE
NÉGLIGENCE, UNE RESPONSABILITÉ STRICTE OU TOUTE AUTRE
THÉORIE JURIDIQUE. DE TELS DOMMAGES INCLUENT NOTAMMENT,
MAIS PAS EXCLUSIVEMENT, UNE PERTE DE PROFITS, UN
ENDOMMAGEMENT DU PRODUIT LOGICIEL OU TOUT AUTRE
ÉQUIPEMENT ASSOCIÉ, LE COÛT DU CAPITAL, LE COÛT DE
REMPLACEMENT OU DE SUBSTITUTION, DES INSTALLATIONS OU
SERVICES, UN TEMPS D’ARRÊT, LE TEMPS DE L’ACHETEUR, LES
REVENDICATIONS DE TIERS, Y COMPRIS LES CLIENTS ET LES
DOMMAGESÀLAPROPRIÉTÉ.
ATTENTION : DSC recommandede testercomplètement l'ensemble dusystème régu-
lièrement. Toutefois, malgré des essaisréguliers, il peut arriverque le fonctionnement du
PRODUIT LOGICIELnesoit pasconforme aux attentes enraisonnotamment, mais pas
exclusivement, d’interventions criminellesoudepannesdecourant.
15

Les marques déposées, les logos et les marques de service présents dans ce document sont enregistrés aux
États-Unis [ou dans d'autres pays]. Tout utilisation frauduleuse des marques déposées est strictement interdite et
Tyco renforcera de manière agressive ses droits de propriété intellectuelle aussi loin que la loi applicable l'autorise,
y compris les cas de poursuite criminelle, le cas échéant. Toutes les marques déposées, qui ne sont pas de la pro-
priété de Tyco, sont de la propriété exclusive de leurs propriétaires respectifs et sont utilisées avec leur per-
mission ou autorisées en vertu des lois en vigueur. Les offres de produit et les caractéristiques sont sujettes à
modification sans préavis. Les photographies présentées peuvent différer des produits réels. Toutes les carac-
téristiques ne sont pas disponibles sur tous les produits. La disponibilité des produits varie en fonction des régions,
contactez votre représentant local.
© 2015 Produits de sécurité Tyco. Tous droits réservés.
Toronto, Canada • www.dsc.com
Support technique: 1-800-387-3630 (Canada et États-Unis) ou 905-760-3000
16

HSM2955 1.0 Installatiehandleiding
Downloaden volledige installatie handleiding en uw product regi-
streren op dsc.com/m/29009397 of scan de QR- code aan de rech-
terkant.
1. Inleiding
Deze installatiehandleiding moet worden gebruikt in combinatie met de installatiehandleiding van
het beheerpaneel waarop de HSM2955(R) wordt aangesloten. Ontkoppel voor het installeren van de
module de lichtnetaansluiting en telefoonlijn.
1.1 Specificaties
Bedrijfstemperatuurbereik -10° tot 55°C (14° tot 131 °F); UL/ULC: 0° - 49°C
Vochtigheid maximaal 93% RV, niet condenserend
Bedrijfsspanning (ROOD, ZWART) van com-
patibel bedieningspaneel 11.3 tot 12.5 VDC (max)
Stroomverbruik (alleen printplaat) 100 mA (maximaal)
Stroomverbruik (actieve/maximaal aantal sta-
tions) 500 mA (met maximaal 2 PC5964E aangesloten); 500 mA (met maximaal 4 PC5961E aangesloten)
AUX-uitgang 7.6 - 8.6 VDC/400mA
PC5961E (klein audiostation) 30 mA (minimaal) - 100 mA (maximaal)
PC5964E (groot audiostation) 30 mA (minimaal) - 190mA (maximaal)
Afstand bedrading (alle audiostations) 152 m (500 voet)
Afmetingen 21,7 cm x 5,3 cm (8,55 inch x 2,075 inch)
Audiobereik microfoon:
PC5961E 7,62m (25 voet)
PC5964E 15,2m (50 voet)
Compatibiliteit:
Bedieningspanelen HS2016, HS2032, HS2064, HS2128
Kiezers TL2803GR, TL2803G, 3G2080R, 3G2080,
3G8080(I), CD8080(I)
1.2 Vanuit de verpakking
Het pakket voor de HSM2955(R) bevat de volgende onderdelen:
l1 HSM2955(R) Audioverificatiemodule
l5 afstandshouders
l1 Audiohoofdkabel
l1 HSM2955(R) installatiehandleiding
l1 HSM2955(R) gebruiksaanwijzing
Afbeelding 1: Installatie in de kast
WAARSCHUWING: HOGE SPANNING! Ontkoppel
de AC-stroom en telefoonlijnen voorafgaand aan onder-
houd.
LET OP! Leid de bedrading niet via de HSM2955(R)
module. Houd een scheiding van tenminste 25,4 mm (1
inch) aan. Er moet op alle punten een minimale afstand
van 6,4 mm (1/4 inch) tussen stroombegrensde en niet
stroombegrensde bedrading worden aangehouden.
Alle circuits zijn voor UL-installaties geclassificeerd als
stroombegrensd/klasse II vermogensbeperkt, behalve
de batterijkabels, die niet stroombegrensd zijn. Leid
geen bedrading over de printplaten.
17

2. Installatie
2.1 HSM2955(R) Installatie
De HSM2955(R) module mag alleen door onderhoudspersoneel worden geïnstalleerd. Hij moet in
een goed geaarde metalen kast worden geïnstalleerd. Het is de verantwoordelijkheid van de instal-
lateur om een bepaalde mate van bescherming van de apparatuur te garanderen, zodat de eind-
gebruiker geen toegang heeft tot het circuit voor de Telecommunicatienetwerkspanning (TNV). De
metalen kast moet voor het inbedrijfstellen aan de structuur van het gebouw worden bevestigd. Er
moet voor de metalen kast in een goede aardaansluiting worden voorzien. Interne bedrading moet
worden geleid op een manier die het volgende voorkomt:
lovermatige trekbelasting aan bedrading en aansluitklemmen
lhet losraken van aansluitingen op de aansluitklemmen
lschade aan de isolatie van de geleider
Afbeelding 2: Bedradingsschema voor het alarmbedieningspaneel (met kiezer)
18

Afbeelding 3: Bedradingsschema PCL-422
Afbeelding 4: Schema alternatie bedrading (configuratie met aparte kast)
19

Afbeelding 5: 3G8080(I)/CD8080(I) Aansluitingen bedrading
20
