ubbink UBIFLUX Vigor W325 User manual

UBIFLUX
Vigor W325/W400
Bewaren bij het toestel (NL)
Store near the appliance (GB)
Bitte beim Gerät aufbewahren (DE)
A conserver près de l’appareil (FR)
Voor\for\für\pour
Installatievoorschrift Ubiflux Vigor W325/W400
Installation instructions Ubiflux Vigor W325/W400
Installationsvorschriften Ubiflux Vigor W325/W400
Consignes d’installation Ubiflux Vigor W325/W400
zie\see\sehen\voir: www.ubbink.com
Ubbink International - www.ubbink.com
Art.nr.: 614851-F Wijzigingen voorbehouden/ Modifications reserved/ Änderungen vorbehalten/ Sous réserve de modifications

2 | Art.-nr.: 614851-F

Ubiflux Vigor W325/W400 | 3
Montage/ Mounting/ Montage/ Le montage
3
2
Leveromvang
 Ubiflux Vigor W325/W400
 Documentatieset:
• 1x korte handleiding
 • 1x sifon
 Muurophangbeugelset:
•1x ophangstrip
• 2x stootdopjes
• 2x rubber strip
• 2x rubberen ringen
Scope of delivery
 Ubiflux Vigor W325/W400
 Documentation se
• 1x brief instructions
 • 1x siphon
 Wall mounting bracket kit:
• 1 x suspension strip
• 2x protective caps
• 2 x rubber strip
• 2 x rubber rings
Lieferumfang
 Ubiflux Vigor W325/W400
 Dokumentationssatz:
• 1x Kurzanleitung
 • 1x Siphon
 Wandaufhängebügel-Satz:
• 1x Aufhängeleist
• 2x Schutzkappen
• 2x Gummistreifen
• 2x Gummiringe
Contenu de la livraison
 Ubiflux Vigor W325/W400
 Documentation:
• 1x manuel court
 • 1x siphon
 Kit d’étrier de suspension murale:
• 1x band de suspension
• 2x petits butoirs
• 2x bande en caoutchouc
• 2x rondelles en caoutchouc
4
1
W325/W400
Waarschuwing
Maak bij werkzaamheden
aan het toestel altijd eerst het
toestel spanningsvrij door de
netstekker los te nemen.
Warning
When working on the
appliance, always take the
voltage from the appliance
by pulling the power plug.
Zu beachten
Sind Arbeiten im Innern
des Gerätes vorgesehen,
ist das Gerät immer durch
Ziehen des Netzsteckers
spannungslos zu machen.
Avertissement
Lors de travaux sur l’appareil,
commencez toujours par
appareil hors tension et
débranchez la fiche secteur.
NL GB
FRDE
NL
GB
DE
FR

4 | Art.-nr.: 614851-F
Dit toestel mag door kinderen vanaf 8 jaar en ouder, personen met verminderde geestelijke vermogens, lichamelijke beperkin-
gen of gebrek aan ervaring en kennis, gebruikt worden als ze onder toezicht staan of instructies hebben gekregen hoe het
toestel op een veilige manier te gebruiken en zich bewust zijn van de mogelijke gevaren. Kinderen mogen niet met het toestel
spelen. Schoonmaak en onderhoud door de gebruiker mag niet door kinderen gedaan worden zonder toezicht.
Zie ook aanbevelingen blz. 8 :
|
Toestel waterpas plaatsen.
|
De opstellingsruimte voorzien van goede condensafvoer met waterslot.
|
GeÏsoleerde opstellingsruimte.
|
I.v.m. met schoonmaken van filters en onderhoud: Aan voorzijde vrije ruimte van minimaal 70 cm
Vrije stahoogte van 1,8 m.
Les enfants de plus de 8 ans, les personnes déficientes mentales ou handicapées physiques, ou les personnes manquant
d’expérience et de connaissances peuvent utiliser cet appareil sous la surveillance d’un adulte, ou s’ils ont reçu des instruc-
tions concernant un usage sûr de l’appareil et sont conscients des risques encourus. Les enfants ne doivent pas jouer avec
l’appareil. Les interventions de nettoyage et d’entretien réservées à l’utilisateur ne doivent pas être réalisées par des enfants
sans la surveillance d’un adulte.
This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved. Children shall not play with the appliance.Cleaning and user
maintenance shall not be made by children without supervision.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des si-
cheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
See also the recommendations page 9 :
|
Appliance must be placed level
|
Installation room must be such that a good condensate discharge with air trap and pitch for condensate
can be made.
|
Installation room must be isolated.
|
For cleaning the filters and carrying out maintenance: Free space of at least 70 cm at the front of
the appliance.
Free headroom of 1.8 m
Siehe auch die Empfehlungen seite 10 :
|
Gerät waagerecht montieren.
|
Aufstellungsraum so bestimmen, dass ein guter Kondenswasserablauf mit Geruchsverschluss gewährleistet sind.
|
Aufstellungsraum isoliert.
|
Zwecks Filterreinigung und Wartungsarbeiten: Mindestfreiraum im vorderen Gerätebereich von
mindestens 70 cm
Freie Stehhöhe von 1,80 m.
Voir aussi les recommendations pg. 11 :
|
L’appareil doit être posé de niveau.
|
L’espace d’installation doit être choisi de telle façon qu’une bonne évacuation de la condensation, avec un
siphon et une dénivellation pour l’eau de condensation, puisse être réalisée.
|
L’espace d’installation doit être isolé.
|
Veillez, en raison du nettoyage des filtres et de l’entretien, à respecter une distance minimale de 70 cm sur
le devant de l’appareil et une hauteur libre de 1,8 m.

Ubiflux Vigor W325/W400 | 5
CONFORMITEITSVERKLARING (NL)/ DECLARATION OF CONFORMITY (GB)
KONFORMITÄTSERKLÄRUNG (DE)/ DÉCLARATION DE CONFORMITÉ (FR)
Fabrikant :
Manufacturers :
Hersteller : Ubbink NV/SA
Fabricant :
Adres :
Address : Jan Samijnstraat 9
Adresse: : B - 9050 Gentbrugge,
Adresse : België
Produkt :
Product : Ubiflux Vigor W325
Produkt : Ubiflux Vigor W400
Produit :
Het hier beschreven product voldoet van de richtlijnen:
|
2014/35/EU (laagspanningsrichtlijn)
|
2014/30/EU (EMC-richtlijn)
|
RoHS 2011/65/EU (stoffenrichtlijn)
|
2009/125/EG (1253/1254 EU (EU ErP-richtlijn))
The product described above complies with following directives
|
2014/35/EU (low voltage directive)
|
2014/30/EU (EMC directive)
|
RoHS 2011/65/EU (substances directive)
|
2009/125/EG (1253/1254 EU (EU ErP directive))
Das oben beschriebene Produkt erfüllt die nachfolgenden Richtlinien
|
2014/35/EU (Niederspannungsrichtlinie)
|
2014/30/EU (EMV-Richtlinie)
|
RoHS 2011/65/EU (Gefahrstoff-Richtlinie)
|
2009/125/EG (1253/1254 EU (EU ErP-Richtlinie))
Le produits décrit ci-dessus répond aux directives suivantes:
|
2014/35/EU directive faible tension)
|
2014/30/EU (directive CEM)
|
RoHS 2011/65/EU (dir. relative à la limitation decertaines substances dangereuses dans les équipements électriques)
|
2009/125/EG (1253/1254 EU (directive EU Erp)
Het product is voorzien van CE-label (EU) of het UKCA label (GB):
The product bears the CE label (EU) or UKCA label (GB):
Das Produkt ist mit der CE-Kennzeichnung (EU) oder UKCA-Kennzeichnung (GB) versehen:
Le produit est pourvu du label CE (EU) ou de label UKCA (GB):
/
B. Vanlede,
Directeur/ Managing director
Geschäftsführer/ Directeur
Gentbrugge, 25-02-2021

6 | Art.-nr.: 614851-F
NL
DE FR
GB

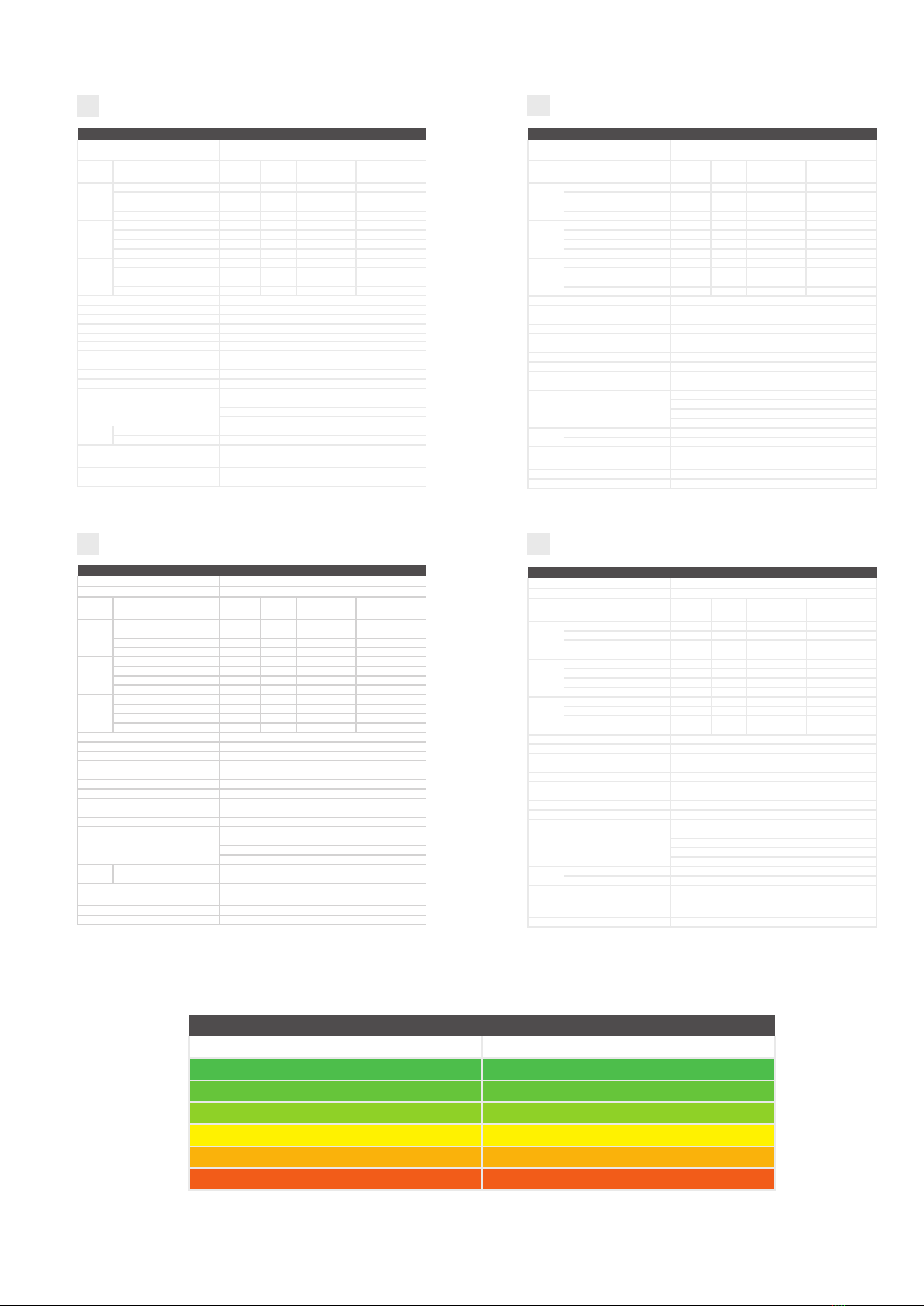

Classification from 1 January 2016
SEC klasse (“average climate”) SEC in kWh/m/a
A+ (most efficient) SEC < -42
A -42 ≤ SEC < -34
B -34 ≤ SEC < -26
C -26 ≤ SEC < -23
D -23 ≤ SEC < -20
E (least efficient) -20 ≤ SEC < -10
Technische informatieblad conform Ecodesign (ErP), nr. 1254/2014 (bijlage IV)
Fabrikant: Ubbink NV/SA
Model:
Ubiflux Vigor W325
Klimaatzone: Type regeling SEC-Waarde
in kWh/m²/a
SEC
Klasse
Jaarlijks
elektriciteitsverbruik
(AEC) in kWh
Jaarlijks bespaarde
verwarming (AHS)
in kWh
Gemiddeld
handbediend -40,99 A 233 4560
klokregeling -41,59 A 224 4574
1x sensor (RV/CO
2
/VOC) -42,72 A+ 205 4603
2 of meerdere sensoren (RV/CO
2
/VOC) -44,71 A+ 167 4659
Koud
handbediend -85,11 A+ 770 6960
klokregeling -85,85 A+ 761 6982
1x sensor (RV/CO
2
/VOC) -87,25 A+ 742 7025
2 of meerdere sensoren (RV/CO
2
/VOC) -89,79 A+ 704 7112
Warm
handbediend -15,72 F 188 2400
klokregeling -16,24 E 179 2408
1x sensor (RV/CO
2
/VOC) -17,21 E 160 2422
2 of meerdere sensoren (RV/CO
2
/VOC) -18,88 E 122 2452
Type ventilatietoestel: Gebalanceerd residentieel ventilatietoestel met warmteterugwinning
Ventilator: EC - ventilator met traploze regeling
Type warmtewisselaar: Recuperatieve kunststof-tegenstroomwisselaar
Thermisch rendement: 91%
Maximaal debiet: 325 m/h
Maximaal opgenomen vermogen:144,5 W
Geluidsvermogensniveau Lwa: 41 dB(A)
Referentiedebiet: 228 m/h
Referentiedruk: 50 Pa
Specifiek elektrisch opgenomen vermogen (SEL): 0,15 Wh/m
Regelfactor:
1,0 in combinatie met standenschakelaar
0,95 in combinatie met klokregeling
0,85 in combinatie met 1 sensor
0,65 in combinatie met 2 of meerdere sensoren
Lekkage*: Intern 2,85%
Extern 2,85%
Positie filter vervuild indicatie: Op het display van het toestel / op de standenschakelaar (led) / op de bedieningsmodule. Attentie! Voor een optimale energie- efficientie en een goede werking is het noodzakelijk
regematig de filters te inspecteren en eventueel te reinigen of te vervangen.
Internetadres voor de montage-instructies: http://www.ubbink.be/Produits/ventilatie/Ubiflux-WTW-toestellen/Ubiflux-units.aspx
Bypass: Ja (100% bypass)
*Measurements executed byTZWL according to the EN 13141-7-standards (TZWL-report U.82.01.257.AD )
Productdatasheet conform Ecodesign (EU), nr. 1254/2014 (Annex IV)
Supplier: Ubbink NV/SA
Model:
Ubiflux Vigor W325
Climate zone Type of control SEC-Value
in kWh/m²/a
Energyclass
(SEC)
The annual electricity
consumption
(AEC) in kWh
The annual heating
saved (AHS)
in kWh
Average
Manual -40,99 B 233 4560
Clock -41,59 A 224 4574
1 Sensor (RH/CO
2
/VOC) -42,72 A 205 4603
2 or more Sensors (RH/CO
2
/VOC) -44,71 A 1 67 4659
Cold
Manual -85,11 A+ 770 6960
Clock -85,85 A+ 761 6982
1 Sensor (RH/CO
2
/VOC) -87,25 A+ 74 2 7025
2 or more Sensors (RH/CO
2
/VOC) -89,79 A+ 704 7112
Warm
Manual -15,72 F 188 2400
Clock -16,24 E 179 2408
1 Sensor (RH/CO
2
/VOC) -17,21 E 160 2422
2 or more Sensors (RH/CO
2
/VOC) -18,88 E 122 2452
Type of ventilation unit: Ventilation unit with heat recovery
Fan: Variable speed EC fan
Type of heat exchanger: Recuperative plastic cross-counterflow heatexchanger
Thermal efficiency: 91%
Maximum flow rate: 325 m/h
Electric power input: 82 W
Sound power level Lwa: 41 dB(A)
Reference flow rate : 228 m/h
Reference pressure difference: 50 Pa
Specific Power Input (SEL): 0,15 Wh/m
Control factor:
1,0 in combination with manual switch
0,95 in combination with clock
0,85 in combination with 1 sensor
0,65 in combination with 2 or more sensors
Leakage*: Internal 2,85%
External 2,85%
Filterwarning: On the display of the ventilation unit / Manual switch / clock control. Attention! For optimal energy efficiency and a proper operation a regular filter inspection,
cleaning or replacement is necessary.
Internet address for Assembly instructions: http://www.ubbink.be/Produits/ventilatie/Ubiflux-WTW-toestellen/Ubiflux-units.aspx
Bypass: Yes (supply air fan off)
* Measurements executed by TZWL according to the EN 13141-7-standards (TZWL-report U.82.01.257.AD )
Produktdatenblatt gemäß Ecodesign (EU), nr. 1254/2014 (Anhang IV)
Hersteller: Ubbink NV/SA
Modell:
Ubiflux Vigor W325
Klimazone Bedienungsweise SEC-Werte in
kWh/m²/a SEC-Klasse
Jährlicher Stromver-
brauch (JSV)
in kWh
Jährliche Einsparung an
Heizenergie (JEH)
in kWh
Mittel
Handbetrieb -40,99 B 233 4560
Zeitregelung -41,59 A 224 4574
1x Sensor (Feuchte/CO
2
/VOC) -42,72 A 205 4603
mehrere Sensoren (Feuchte/CO
2
/VOC) -44,71 A 1 67 4659
Kalt
Handbetrieb -85,11 A+ 770 6960
Zeitregelung -85,85 A+ 761 6982
1x Sensor (Feuchte/CO
2
/VOC) -87,25 A+ 742 7025
mehrere Sensoren (Feuchte/CO
2
/VOC) -89,79 A+ 704 7112
Warm
Handbetrieb -15,72 F 188 2400
Zeitregelung -16,24 E 179 2408
1x Sensor (Feuchte/CO
2
/VOC) -17,21 E 160 2422
mehrere Sensoren (Feuchte/CO
2
/VOC) -18,88 E 122 2452
Typ Lüftungsgerät: Lüftungsgerät mit Wärmerückgewinnung
Ventilator: Stufenloser EC- Ventilator
Typ Wärmetauscher: Rekuperativer Kunststoff-Kreuzgegenstrom Plattentauscher
Wärmebereitstellungsgrad: 91%
Maximale Luftleistung: 325 m/h
Leistungsaufnahme: 82 W
Schallleistungspegel Lwa: 41 dB(A)
Bezugs-Luftvolumenstrom: 228 m/h
Bezugsdruckdifferenz: 50 Pa
Spezifische Leistungsaufnahme (SEL): 0,15 Wh/m
Steuerfaktor:
1,0 in Kombination mit Stufenschalter
0,95 in Kombination mit Zeitschaltuhr
0,85 in Kombination mit 1 Sensor
0,65 in Kombination mit mehreren Sensoren
Leckage*: Intern 2,85%
Extern 2,85%
Filterwarnanzeige: Display Lüftungsgerät / Stufenschalter / Zeitschaltuhr/ Bedienmodul. Achtung! Für eine optimale Energieeffizienz und eine optimale Leistung ist eine regelmäßige
Inspektion, Reinigung und Auswechselung der Filter notwendig.
Internetanschrift für Anweisung zur Montage: http://www.ubbink.be/Produits/ventilatie/Ubiflux-WTW-toestellen/Ubiflux-units.aspx
Bypass: Ja (Zuluftventilator ausgeschaltet)
* Measurements executed by TZWL according to the EN 13141-7-standards (TZWL-report U.82.01.257.AD )
Fiche de données sur le produit conforme à Ecodesign (UE), n°1254/2014 (Annexe IV)
Fournisseur: Ubbink NV/SA
Modèle:
Ubiflux Vigor W325
Zone
climatique Type de commande Valeur SEC à kWh/m²/a
Classe
énergétique
(SEC)
Consommation
électrique annuelle
(CEA) à kWh
Économie de chaleur
annuelle (EAC)
à kWh
Moyenne
Manuel -40,99 B 233 4560
Horloge -41,59 A 224 4574
1 sonde (HR/CO
2
/COV) -42,72 A 205 4603
2 ou plusieurs sondes (HR/CO
2
/COV) -44,71 A 167 4659
Froid
Manuel -85,11 A+ 770 6960
Horloge -85,85 A+ 761 6982
1 sonde (HR/CO
2
/COV) -87,25 A+ 742 7025
2 ou plusieurs sondes (HR/CO
2
/COV) -89,79 A+ 704 7112
Chaud
Manuel -15,72 F 188 2400
Horloge -16,24 E 179 2408
1 sonde (HR/CO
2
/COV) -17,21 E 160 2422
2 ou plusieurs sondes (HR/CO
2
/COV) -18,88 E 122 2452
Type d‘unité de ventilation: Unité de ventilation avec récupération de chaleur
Ventilateur: Ventilateur EC à vitesse variable
Type d‘échangeur de chaleur: Échangeur de chaleur double flux en plastique avec récupérateur
Efficacité thermique: 91%
Débit de flux maximum: 325 m/h
Entrée d’alimentation électrique: 82 W
Niveau de puissance acoustique Lwa: 41 dB(A)
Débit de flux de référence: 228 m/h
Différence pression de référence: 50 Pa
Entrée spécifique de puissance (SEL): 0,15 Wh/m
Facteur de contrôle:
1,0 en combinaison avec commutateur manuel
0,95 en combinaison avec l‘horloge
0,85 en combinaison avec 1 sonde
0,65 en combinaison avec 2 ou plusieurs sondes
Fuite*: Interne 2,85%
Externe 2,85%
Avertissement filtre: Sur l’affichage de l’unité de ventilation / Commutateur manuel / Commande par l’horloge.
Attention! Une vérification, un nettoyage ou un remplacement des filtres est nécessaire pour
garantir une efficacité énergétique optimale et un fonctionnement correct.
Adresse Internet pour les instructions de montage: http://www.ubbink.be/Produits/ventilatie/Ubiflux-WTW-toestellen/Ubiflux-units.aspx
Bypass: Oui (off l’alimentation du ventilateur)
* Measurements executed by TZWL according to the EN 13141-7-standards (TZWL-report U.82.01.257.AD )

Ubiflux Vigor W325/W400 | 7
NL
DE FR
GB
Classification from 1 January 2016
SEC klasse (“average climate”) SEC in kWh/m/a
A+ (most efficient) SEC < -42
A -42 ≤ SEC < -34
B -34 ≤ SEC < -26
C -26 ≤ SEC < -23
D -23 ≤ SEC < -20
E (least efficient) -20 ≤ SEC < -10
Technische informatieblad conform Ecodesign (ErP), nr. 1254/2014 (bijlage IV)
Fabrikant: Ubbink NV/SA
Model:
Ubiflux Vigor W400
Klimaatzone: Type regeling SEC-Waarde
in kWh/m²/a
SEC
Klasse
Jaarlijks
elektriciteitsverbruik
(AEC) in kWh
Jaarlijks bespaarde
verwarming (AHS)
in kWh
Gemiddeld
handbediend -40,68 A 258 4592
klokregeling -41,33 A 247 4604
1x sensor (RV/CO
2
/VOC) -42,54 A+ 226 4629
2 of meerdere sensoren (RV/CO
2
/VOC) -44,651 A+ 183 4680
Koud
handbediend -85,11 A+ 795 7008
klokregeling -85,88 A+ 784 7027
1x sensor (RV/CO
2
/VOC) -87,33 A+ 763 7066
2 of meerdere sensoren (RV/CO
2
/VOC) -89,93 A+ 720 7143
Warm
handbediend -15,23 E 213 2417
klokregeling -15,81 E 202 2423
1x sensor (RV/CO
2
/VOC) -16,88 E 181 2437
2 of meerdere sensoren (RV/CO
2
/VOC) -18,71 E 138 2463
Type ventilatietoestel: Gebalanceerd residentieel ventilatietoestel met warmteterugwinning
Ventilator: EC - ventilator met traploze regeling
Type warmtewisselaar: Recuperatieve kunststof-tegenstroomwisselaar
Thermisch rendement: 92%
Maximaal debiet: 400 m/h
Maximaal opgenomen vermogen:193 W
Geluidsvermogensniveau Lwa: 50 dB(A)
Referentiedebiet: 280 m/h
Referentiedruk: 50 Pa
Specifiek elektrisch opgenomen vermogen (SEL): 0,17 Wh/m
Regelfactor:
1,0 in combinatie met standenschakelaar
0,95 in combinatie met klokregeling
0,85 in combinatie met 1 sensor
0,65 in combinatie met 2 of meerdere sensoren
Lekkage*: Intern 2,85%
Extern 2,85%
Positie filter vervuild indicatie: Op het display van het toestel / op de standenschakelaar (led) / op de bedieningsmodule. Attentie! Voor een optimale energie- efficientie en een goede werking is het noodzakelijk
regematig de filters te inspecteren en eventueel te reinigen of te vervangen.
Internetadres voor de montage-instructies: http://www.ubbink.be/Produits/ventilatie/Ubiflux-WTW-toestellen/Ubiflux-units.aspx
Bypass: Ja (100% bypass)
*Measurements executed byTZWL according to the EN 13141-7-standards (TZWL-report U.82.01.257.AD )
Productdatasheet conform Ecodesign (EU), nr. 1254/2014 (Annex IV)
Supplier: Ubbink NV/SA
Model:
Ubiflux Vigor W400
Climate zone Type of control SEC-Value
in kWh/m²/a
Energyclass
(SEC)
The annual electricity
consumption
(AEC) in kWh
The annual heating
saved (AHS)
in kWh
Average
Manual -40,68 A 258 4592
Clock -41,33 A 247 4604
1 Sensor (RH/CO
2
/VOC) -42,54 A+ 226 4629
2 or more Sensors (RH/CO
2
/VOC) -44,65 A+ 183 4680
Cold
Manual -85,11 A+ 795 7008
Clock -85,88 A+ 784 7027
1 Sensor (RH/CO
2
/VOC) -87,33 A+ 763 7066
2 or more Sensors (RH/CO
2
/VOC) -89,93 A+ 720 7143
Warm
Manual -15,23 E 213 2417
Clock -15,81 E 202 2423
1 Sensor (RH/CO
2
/VOC) -16,88 E 181 2437
2 or more Sensors (RH/CO
2
/VOC) -18,71 E 138 2463
Type of ventilation unit: Ventilation unit with heat recovery
Fan: Variable speed EC fan
Type of heat exchanger: Recuperative plastic cross-counterflow heatexchanger
Thermal efficiency: 92%
Maximum flow rate: 400 m/h
Electric power input: 193 W
Sound power level Lwa: 50dB(A)
Reference flow rate : 280 m/h
Reference pressure difference: 50Pa
Specific Power Input (SEL): 0,17 Wh/m
Control factor:
1,0 in combination with manual switch
0,95 in combination with clock
0,85 in combination with 1 sensor
0,65 in combination with 2 or more sensors
Leakage*: Internal 2,85%
External 2,85%
Filterwarning: On the display of the ventilation unit / Manual switch / clock control. Attention! For optimal energy efficiency and a proper operation a regular filter inspection,
cleaning or replacement is necessary.
Internet address for Assembly instructions: http://www.ubbink.be/Produits/ventilatie/Ubiflux-WTW-toestellen/Ubiflux-units.aspx
Bypass: Yes (supply air fan off)
* Measurements executed by TZWL according to the EN 13141-7-standards (TZWL-report U.82.01.257.AD )
Produktdatenblatt gemäß Ecodesign (EU), nr. 1254/2014 (Anhang IV)
Hersteller: Ubbink NV/SA
Modell:
Ubiflux Vigor W400
Klimazone Bedienungsweise SEC-Werte in
kWh/m²/a SEC-Klasse
Jährlicher Stromver-
brauch (JSV)
in kWh
Jährliche Einsparung an
Heizenergie (JEH)
in kWh
Mittel
Handbetrieb -40,68 A 258 4592
Zeitregelung -41,33 A 247 4604
1x Sensor (Feuchte/CO
2
/VOC) -42,54 A+ 226 4629
mehrere Sensoren (Feuchte/CO
2
/VOC) -44,654 A+ 183 4680
Kalt
Handbetrieb -85,11 A+ 795 7008
Zeitregelung -85,88 A+ 784 7027
1x Sensor (Feuchte/CO
2
/VOC) -87,33 A+ 763 7066
mehrere Sensoren (Feuchte/CO
2
/VOC) -89,93 A+ 720 7143
Warm
Handbetrieb -15,23 E 213 2417
Zeitregelung -15,81 E 202 2423
1x Sensor (Feuchte/CO
2
/VOC) -16,88 E 181 2437
mehrere Sensoren (Feuchte/CO
2
/VOC) -18,71 E 138 2463
Typ Lüftungsgerät: Lüftungsgerät mit Wärmerückgewinnung
Ventilator: Stufenloser EC- Ventilator
Typ Wärmetauscher: Rekuperativer Kunststoff-Kreuzgegenstrom Plattentauscher
Wärmebereitstellungsgrad: 92%
Maximale Luftleistung: 400 m/h
Leistungsaufnahme: 193 W
Schallleistungspegel Lwa: 50 dB(A)
Bezugs-Luftvolumenstrom: 280 m/h
Bezugsdruckdifferenz: 50 Pa
Spezifische Leistungsaufnahme (SEL): 0,17 Wh/m
Steuerfaktor:
1,0 in Kombination mit Stufenschalter
0,95 in Kombination mit Zeitschaltuhr
0,85 in Kombination mit 1 Sensor
0,65 in Kombination mit mehreren Sensoren
Leckage*: Intern 2,85%
Extern 2,85%
Filterwarnanzeige: Display Lüftungsgerät / Stufenschalter / Zeitschaltuhr/ Bedienmodul. Achtung! Für eine optimale Energieeffizienz und eine optimale Leistung ist eine regelmäßige
Inspektion, Reinigung und Auswechselung der Filter notwendig.
Internetanschrift für Anweisung zur Montage: http://www.ubbink.be/Produits/ventilatie/Ubiflux-WTW-toestellen/Ubiflux-units.aspx
Bypass: Ja (Zuluftventilator ausgeschaltet)
* Measurements executed by TZWL according to the EN 13141-7-standards (TZWL-report U.82.01.257.AD )
Fiche de données sur le produit conforme à Ecodesign (UE), n°1254/2014 (Annexe IV)
Fournisseur: Ubbink NV/SA
Modèle:
Ubiflux Vigor W400
Zone
climatique Type de commande Valeur SEC à kWh/m²/a
Classe
énergétique
(SEC)
Consommation
électrique annuelle
(CEA) à kWh
Économie de chaleur
annuelle (EAC)
à kWh
Moyenne
Manuel -40,68 A 258 4592
Horloge -41,33 A 247 4604
1 sonde (HR/CO
2
/COV) -42,54 A+ 226 4629
2 ou plusieurs sondes (HR/CO
2
/COV) -44,65 A+ 183 4680
Froid
Manuel -85,11 A+ 795 7008
Horloge -85,88 A+ 784 7027
1 sonde (HR/CO
2
/COV) -87,33 A+ 763 7066
2 ou plusieurs sondes (HR/CO
2
/COV) -89,93 A+ 720 7143
Chaud
Manuel -15,23 E 213 2417
Horloge -15,81 E 202 2423
1 sonde (HR/CO
2
/COV) -16,88 E 181 2437
2 ou plusieurs sondes (HR/CO
2
/COV) -18,71 E 138 2463
Type d‘unité de ventilation: Unité de ventilation avec récupération de chaleur
Ventilateur: Ventilateur EC à vitesse variable
Type d‘échangeur de chaleur: Échangeur de chaleur double flux en plastique avec récupérateur
Efficacité thermique: 92%
Débit de flux maximum: 400 m/h
Entrée d’alimentation électrique: 193 W
Niveau de puissance acoustique Lwa: 50 dB(A)
Débit de flux de référence: 280 m/h
Différence pression de référence: 50 Pa
Entrée spécifique de puissance (SEL): 0,17 Wh/m
Facteur de contrôle:
1,0 en combinaison avec commutateur manuel
0,95 en combinaison avec l‘horloge
0,85 en combinaison avec 1 sonde
0,65 en combinaison avec 2 ou plusieurs sondes
Fuite*: Interne 2,85%
Externe 2,85%
Avertissement filtre: Sur l’affichage de l’unité de ventilation / Commutateur manuel / Commande par l’horloge. Attention! Une vérification, un nettoyage ou un remplacement des filtres est nécessaire pour
garantir une efficacité énergétique optimale et un fonctionnement correct.
Adresse Internet pour les instructions de montage: http://www.ubbink.be/Produits/ventilatie/Ubiflux-WTW-toestellen/Ubiflux-units.aspx
Bypass: Oui (off l’alimentation du ventilateur)
* Measurements executed by TZWL according to the EN 13141-7-standards (TZWL-report U.82.01.257.AD )

8 | Art.-nr.: 614851-F
NL
Aanbevelingen aan de opstellingsruimte:
|
Het warmteterugwintoestel moet geïnstalleerd worden in een geïsoleerde vorstvrije ruimte om bevriezing van de codens afvo-
er te voorkomen.
|
Het warmteterugheid in de opstellingsruimte dient blijvend beperkt te worden door voldoende te ventileren.
|
Om versneld bouwvocht bij nieuwbouwwoningen af te voeren dient de woning voor ingebruikname ook op een natuurlijke
wijze geventileerd te worden!
|
Voor een trillingvrij resultaat dient de warmteterugwintoestel gemonteerd te worden aan een wand met een minimale massa
van 200 kg/m2 of op een ondergrond met dezelfde minimale massa op een montagestoel worden geplaatst.
Aanbevelingen aan de dak/muurdoorvoeren:
|
De muur- & dakdoorvoeren dienen volledig geïsoleerd te zijn.
Aanbevelingen aan de luchtkanalen:
|
De luchtkanalen van en naar buiten moeten thermisch worden geïsoleerd. Om risico op condens te vermijden, raden wij aan
geen gebruik te maken van flexibele geïsoleerde leidingen.
|
De luchtkanalen dienen luchtdicht te worden gemonteerd
|
Om het totale geluidsniveau te beperken wordt aanbevolen in het ontwerp de externe kanaaldruk te beperken tot maximaal
100Pa bij het ontwerpdebiet. In elk geval moet in de praktijk de externe druk worden beperkt tot maximaal 150Pa
|
De luchtsnelheden in het hoofdkanaal dienen beperkt te worden tot max 5m/s in de hoofdkanalen en 3,5m/s in de aftakkingen.
Aanbevelingen aan de condens afvoer:
|
Standaard meegeleverde balsifon.
|
Volgens instructieblad Ubbink.
Aanbevelingen tot bereikbaarheid:
|
Om onderhouds- en servicedoeleinden dient het toestel steeds gemakkelijk bereikbaar te zijn. (zie verduidelijkingen pg. 4)
Gebruik van de installatie c.q. luchtkwaliteit in de woning:
Goed ventileren draagt bij aan gezonde lucht in de woning, een optimaal comfort en aan de juiste werking van de installatie. Bij
toepassing van een meerstandenschakelaar dient deze als volgt te worden gebruikt:
|
Stand 3 : Kook/douchestand
100% van het ontwerpdebiet of de maximale toestelcapaciteit.
|
Stand 2 : Aanwezigheidsstand
60-70% van het ontwerpdebiet
|
Stand 1 : Afwezigheidsstand
Ca 30% van het ontwerpdebiet
|
Ventilatorsymbool
Vakantiestand, Minimale ventilatiestand (vaste instelling)
Opmerking: Naast de hierboven vermelde ontwerp- en installatieaanbevelingen dient de nationale bouw- en ventilatieregelgeving
te worden gerespecteerd. Voor vragen kunt u contact opnemen met Ubbink.

Ubiflux Vigor W325/W400 | 9
GB
Recommendations for the installation area:
|
The heat recovery unit should be installed in an insulated area protected from frost to prevent the evacuated conde sates from
freezing.
|
The heat recovery unit should not be installed in very moist rooms like bathrooms..
|
The humidity of the installation area should be permanently lowered with sufficient ventilation.
|
To speed the evacuation of moisture in new buildings it is also necessary to ventilate the structure naturally before use.
|
To achieve a vibration free result, the heat recovery unit should be wall-mounted with minimum force of 200 kg/m or be
placed on a mounting block on a surface with the same minimum force.
Recommendations for the roof/wall penetrations:
|
The roofs and walls should be completely insulated.
Recommendations for the air conduits:
|
The air conduits should be thermally insulated towards and from the outside. To avoid any risk of condensation, we recom-
mend that flexible insulated tubes should not be used.
|
The air conduits must be mounted airtight.
|
To reduce the overall noise level we recommend in the design reducing the pressure of the external conduit to 100 Pa in the de-
sign flow. In all cases the external pressure should be limited in practice to a maximum of 150 Pa.
|
The air speeds in the main conduit should be limited to 5 m/s maximum in the main channels and 3.5 m/s in the branches.
Recommendations for evacuating the condensates:
|
Ball siphon supplied standard.
|
According to the Ubbink instruction sheet.
Recommendations for accessibility:
|
For maintenance and cleaning purposes, the unit should always be easy to access.
Use of the installation for achieving good air quality in the house:
Good ventilation contributes to healthy air in the house, optimum comfort and good operation of the installation. When a multi-
position switch is used, proceed as follows:
|
Position 3: Kitchen/shower mode
100% of the design flow or of the maximum unit capacity
|
Position 2: Presence mode
60–70% of the design flow
|
Position 1: Absence mode
Ca 30% of the design flow
|
Fan symbol:
Holiday mode, Position of minimum ventilation (fixed setting)
Note: Apart from the design and installation recommendations given above, the national building and ventilation
regulations must be complied with. For any questions please contact Ubbink.

10 | Art.-nr.: 614851-F
Empfehlungen für den Installationsbereich:
|
Die Wärmerückgewinnungsanlage muss in einem isolierten und frostgeschützten Bereich installiert werden, damit der Konden-
satablauf nicht gefriert.
|
Die Wärmerückgewinnungsanlage darf nicht in sehr feuchten Räumen wie Badezimmern installiert werden.
|
Feuchtigkeit im Installationsbereich muss durch ständige ausreichende Lüftung verringert werden.
|
Um die Ableitung von Feuchtigkeit in Neubauten zu beschleunigen, ist es auch erforderlich, das Gebäude vor der Nutzung auf
natürlichem Weg zu lüften.
|
Um Schwingungen zu vermeiden, muss die Wärmerückgewinnungsanlage an einer Wand mit mindestens 200 kg/m2, auf einer
Montagekonsole oder einer Fläche mit derselben Mindestmasse montiert werden.
Empfehlungen für die Dach-/Wanddurchführungen:
|
Dächer und Wände müssen vollständig isoliert sein.
Empfehlungen für Luftkanäle:
|
Luftkanäle müssen zum und ab dem Außenbereich wärmeisoliert sein. Um Kondensation zu vermeiden, wird empfohlen, keine
isolierten Schläuche zu verwenden.
|
Luftkanäle müssen luftdicht montiert werden.
|
Um den Gesamtgeräuschpegel zu verringern, wird empfohlen, den Druck des äußeren Kanals in der Durchflussplanung auf 100
Pa zu verringern. In der Praxis ist der Außendruck in jedem Fall auf 150 Pa zu begrenzen.
|
Die Luftgeschwindigkeiten im Hauptkanal sollten auf 5 m/s in den Hauptkanälen und auf 3,5 m/s in den Abzweigungen be-
grenzt werden.
Empfehlungen für die Kondensatableitung:
|
Kugelsiphon wird standardmäßig mitgeliefert.
|
Gemäß Ubbink-Anleitungsblatt.
Empfehlungen für die Zugänglichkeit:
|
Zur Wartung und Instandhaltung muss das Gerät immer leicht zugänglich sein.
Verwendung der Anlage für gute Luftqualität in der Wohnung:
Gute Lüftung trägt zu gesunder Raumluft, optimalem Komfort und ordnungsgemäßem Betrieb der Anlage
bei. Bei Verwendung eines Schalters mit mehreren Stellungen ist wie folgt vorzugehen:
|
Stellung 3: Küche / Duschmodus
100% des Plandurchflusses oder der Höchstkapazität der Anlage
|
Stellung 2: Anwesenheitsmodus
60 – 70% des Plandurchflusses
|
Stellung 1: Abwesenheitsmodus
Ca. 30% des Plandurchflusses
|
Ventilatorsymbol:
Urlaubsmodus, minimale Lüftung (Festeinstellung)
Hinweis: Neben den oben genannten Empfehlungen für die Planung und Installation sind die Bau- und Lüftungsvorschriften
des Installationslandes zu beachten. Bei Fragen wenden Sie sich bitte an Ubbink.
DE
