These instructions for use provide important information which is helpful for the initial commissioning of the fountain pump SolarMax 600/1000. Please read these
instructions for use carefully prior to initial commissioning of the solar unit, and store these safely.

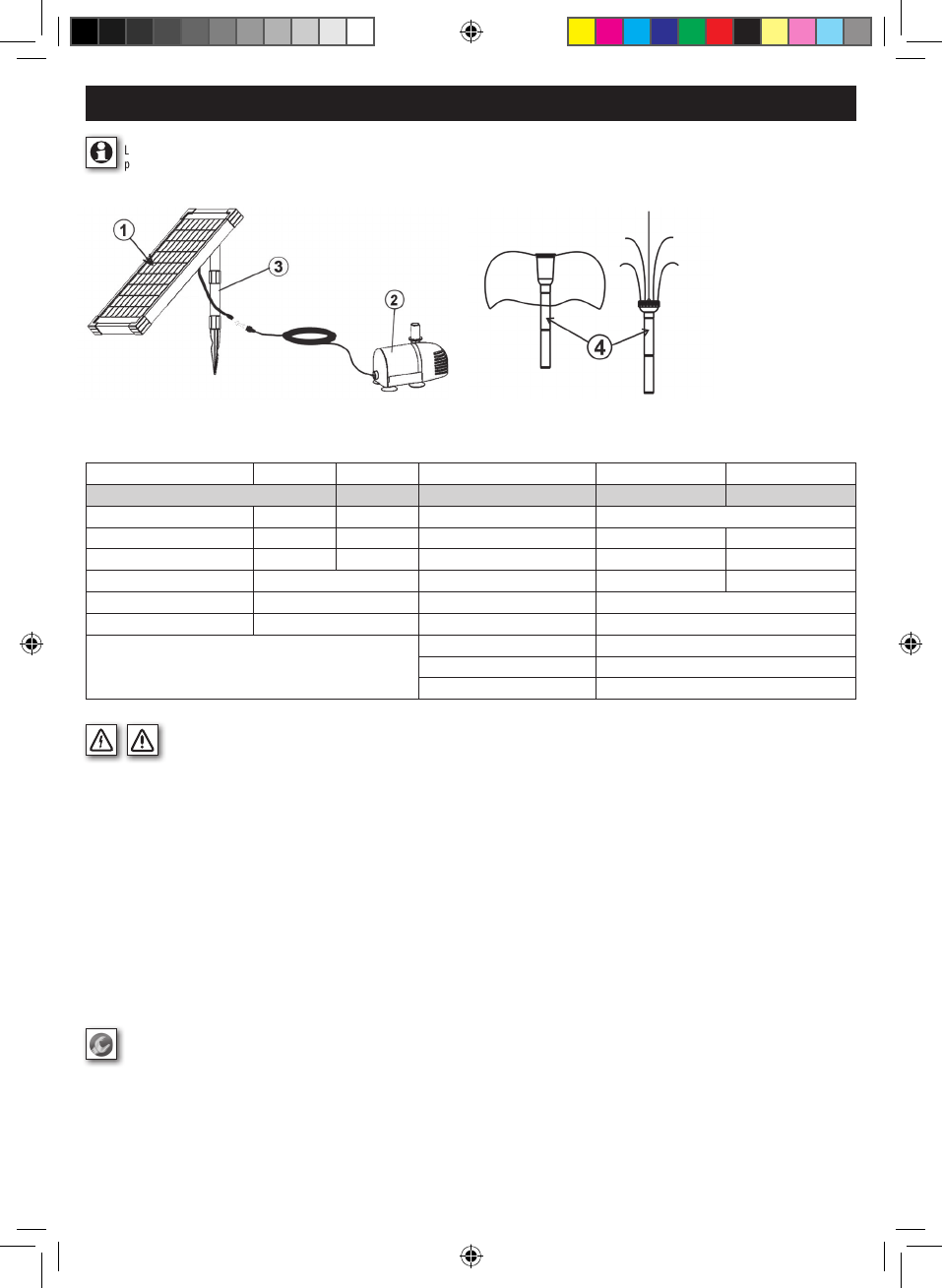

Scope of delivery
Solar module (1) with ground spike (3)
Solar pump with 5 m connection cable (2)
4 riser tubes und 2 water jets (4)
Article no. 1351181 1351186 1351181 1351186
Solar module Pump Solarmax 600 Solarmax 1000
Nominal power 10W 20W Operating voltage DC 18 V
Nominal voltage 18V 18V Operating current 310 mA (18V) - 5,6W 580mA (18V) - 10,5 W
Rated current 579 mA 1157 mA Max. output (Qmax) 610 l/h 1350 l/h
Protection class III Max. delivery head (Hmax) 1.7 m 2.1 m
Protection type IP65 Protection class III
Temperature range -30°C to +75°C Protection type IP68
Operating temperature +5°C to +40°C
Dry-run protection No
Connection cable 5 m
Safety information
• The pump is designed for operation using direct current (DC). Under no circumstances should the pump be connected to the mains power supply with alternating current (AC).
• Do not strike the solar module with the hands, tools or other objects. Damaged solar modules cannot be repaired and must be disposed of in an environmentally-friendly manner.
• Never open the housing of the device or the parts belonging to it if this is not expressly indicated in the instructions for use.
• The pump may not be operated without water, this can lead to irreparable damage.
• This device is suitable for pumping water with a temperature of min. 5°C to max. 40°C.
• The pump is not intended for operation in saltwater or for the transport of potable water.
• The device is not suitable for use by persons (including children) with reduced physical, sensory or mental capabilities or lack of experience and knowledge, unless they have been
supervised or received instructions regarding the use of the device by a person responsible for their safety. Children are to be supervised in order to ensure that they do not play
with the device.
• If the solar module is set up without a module holder, then adequate stability must be ensured in order to prevent damage to the solar module.
• Keep small parts and packaging materials away from children. Hazard due to risk of suocation!
Intended use
This product is designed exclusively for private use in small garden ponds. Direct sun radiation is required for the operation of the pump.The pump can transport water as soon as the
pump and solar module are connected with one another (if provided with sun radiation).
The pump does not have an on/o switch. In order to interrupt the pump operation, the cable connection between the solar module and the pump must be disconnected
Assembly and initial operation
1. Completely unroll the connection cable for the pump.
2. Push the riser tubes onto the pump and then attach one of the fountain jets.
3. Place the pump into the pond. Avoid a position directly on the base of the pond, as too much dirt would be sucked in by the pump and it would quickly become soiled.
4. Assemble the module holder (tubes, union nut and ground spike) and attach this to the rear side of the solar module.
6. Now connect the plug on the pump with the socket of the solar module and screw the union nut tight. Caution! The plug is protected against polarity reversal, therefore do not
apply force when plugging in.
7. Position the solar module in a sunny, shade-free place
1
Operating manual SolarMax 600/1000
Manual Solarmax 600/1000 2021_converted.indd 2Manual Solarmax 600/1000 2021_converted.indd 2 08.11.21 13:5908.11.21 13:59

1
Operating manual SolarMax 600/1000
Care and maintenance
Solar module
Deposits of dust, dirt and foliage can collect on the solar module. These can be removed using a microbre cloth and glass cleaner.
Solar pump
If the pump output performance reduces or no longer functions after a certain peirod of time, then please clean the pump as follows.
1) Disconnect the pump cable from the solar module
2) Pull the lter housing from the pump
3) Press on the base plate and push this away from the pump
4) Open the rotor cover by turning it in an anti-clockwise direction
5) Pull the rotor out of the rotor shaft
6) Clean and wash the individual parts
7) Assemble the pump in reverse order
Caution! Be careful with the ceramic shaft during cleaning, as this can be easily broken.
Protect fountain pump against frost!
The pump should be taken out of operation during the cold winter months. Clean the pump using lukewarm water and store the entire system in a frost-free location.
FAULT RECTIFICATION
Problem Possible cause Solution
Pump does not run No connection with the solar module Check the electrical connection between the pump and
solar module
Impeller blocked Clean pump as described under "Cleaning and
maintenance”
Pump runs but no water comes out Pump outlet or fountain jet blocked Clean the pump outlet, riser tubes and fountain jet
Guarantee
We give a 2-year guarantee from the date of purchase on materials and manufacturing defects for this product.To make a claim under this guarantee, the original invoice must be
submitted as proof of purchase. Claims brought about by incorrect installation or operation, inadequate maintenance, the eects of frost, inexpert attempts at repair, the use of force,
wrongful acts by a third-party, overloading and foreign objects, as well as all damage to parts resulting from wear and tear, are not covered by this guarantee. By virtue of the Product
Liability Act, we are not liable for damage caused by our equipment, if this is the result of inexpert repairs.
2
Environmental Protection
Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist.
Check with your Local Authority or retailer for recycling advice.
Manual Solarmax 600/1000 2021_converted.indd 3Manual Solarmax 600/1000 2021_converted.indd 3 08.11.21 13:5908.11.21 13:59

Mit dieser Gebrauchsanweisung erhalten Sie wichtige Informationen, die hilfreich sind für die Inbetriebnahme der Springbrunnenpumpe SolarMax 600/1000. Bitte lesen Sie
die Gebrauchsanweisung sorgfältig vor Inbetriebnahme der Solareinheit, und bewahren Sie diese gut auf.
Lieferumfang
Solarmodul (1) mit Erdspieß (3)
Solarpumpe mit 5 m Anschlussleitung (2)
4 Steigrohre und 2 Wasserdüsen (4)
Artikel-Nr. 1351181
Solarmodul Pumpe
Nennleistung 10W Betriebsspannung DC 18 V
Nennspannung DC 18V Betriebsstrom 335 mA - 6 W
Nennstrom 579 mA Max. Fördermenge (Qmax) 610 l/h
Schutzklasse III Max. Förderhöhe (Hmax) 1,7 m
Schutzart IP65 Schutzklasse III
Temperaturbereich -30°C bis +75°C Schutzart IP68
Betriebstemperatur +5°C bis +40°C
Trockenlaufschutz Nein
Anschlusskabel 5 m
Sicherheitshinweise
• Die Pumpe ist für den Betrieb mit Gleichstrom (DC) konstruiert. Schließen Sie die Pumpe auf keinen Fall an eine Netzstromversorgung mitWechselstrom (AC) an.
• Schlagen Sie nicht mit Händen, Werkzeugen oder anderen Gegenständen auf das Solarmodul. Ein beschädigtes Solarmodul kann nicht mehr repariert und muss umweltgerecht
entsorgt werden.
• Önen Sie niemals das Gehäuse des Gerätes oder dessen zugehörigeTeile, wenn nicht ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird.
• Die Pumpe darf nicht ohne Wasser betrieben werden, das kann zu irreparablen Schäden führen.
• Dieses Gerät ist zur Pumpen vonWasser mit einer Temperatur von min. 5°C bis max. 40°C geeignet.
• Die Pumpe ist nicht für den Betrieb in Salzwasser und nicht zur Förderung von Trinkwasser bestimmt.
• Das Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und
Kenntnissen geeignet, es sei denn, diese wurden von einer für ihre Sicherheit verantwortlichen Person überwacht oder erhielten Anweisungen bezüglich der Verwendung des
Gerätes. Kinder sind zu überwachen um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Wird das Solarmodul ohne Modulhalterung aufgestellt, muss auf eine ausreichende Standfestigkeit geachtet werden, um Beschädigungen am Solarmodul zu vermeiden.
• Halten Sie Kinder von Kleinteilen undVerpackungsmaterial fern. Es besteht Erstickungsgefahr!
Bestimmungsgemäße Verwendung
Dieses Produkt ist ausschließlich für den privaten Einsatz an kleinen Gartenteichen konzipiert. Zum Betrieb der Pumpe ist direkte Sonneneinstrahlung erforderlich. Sobald Pumpe und
Solarmodul miteinander verbunden sind, kann die PumpeWasser fördern (Sonneneinstrahlung vorausgesetzt).
Die Pumpe hat keinen Ein- und Ausschalter. Um den Pumpenbetrieb zu unterbrechen, muss die Kabelverbindung zwischen Solarmodul und Pumpe getrennt werden.
Montage und Inbetriebnahme
1. Rollen Sie das Anschlusskabel der Pumpe ganz aus.
2. Stecken Sie die Steigrohre auf die Pumpe und befestigen Sie dann eine der Springbrunnendüsen.
3. Platzieren Sie die Pumpe imTeich. Vermeiden Sie einen Standort direkt auf dem Teichgrund, da hier besonders viel Schmutz durch die Pumpe angesaugt wird und diese dann
schnell verschmutzt.
4. Stecken Sie Modulhalterung (Rohre, Überwurfmutter und Erdspieß) zusammen und befestigen Sie diese an der Rückseite des Solarmoduls.
6. Verbinden Sie nun den Stecker der Pumpe mit der Buchse des Solarmoduls und schrauben Sie den Überwurfring. Achtung! Der Stecker ist verpolungsgeschützt, darum beim
Einstecken keine Gewalt anwenden.
7. Stellen Sie das Solarmodul an einem sonnigen, schattenfreien Platz auf.
2
Bedienungsanleitung SolarMax 600/1000
Artikel-Nr. 1351181 1351186 1351181 1351186
Solarmodul Pumpe Solarmax 600 Solarmax 1000
Nennleistung 10W 20W Betriebsspannung DC 18 V
Nennspannung 18V 18V Betriebsstrom 310 mA (18V) - 5,6W 580mA (18V) - 10,5 W
Nennstrom 579 mA 1157 mA Max. Fördermenge (Qmax) 610 l/h 1350 l/h
Schutzklasse III Max. Förderhöhe (Hmax) 1.7 m 2.1 m
Schutzart IP65 Schutzklasse III
Temperaturbereich -30°C to +75°C Schutzart IP68
Betriebstemperatur +5°C to +40°C
Trockenlaufschutz No
Anschlusskabel 5 m
Manual Solarmax 600/1000 2021_converted.indd 4Manual Solarmax 600/1000 2021_converted.indd 4 08.11.21 13:5908.11.21 13:59

2
Bedienungsanleitung SolarMax 600/1000
Pege und Wartung
Solarmodul
Auf dem Solarmodul können sich Ablagerungen von Staub, Schmutz oder Laub bilden. Diese können Sie mit einem Mikrofasertuch und Glasreiniger entfernen.
Solarpumpe
Wenn die Pumpe Förderleistung verliert oder nach einer bestimmten Zeit nicht mehr funktioniert,
dann reinigen Sie bitte die Pumpe wie folgt.
1) Trennen Sie das Pumpenkabel vom Solarmodul.
2) Ziehen Sie das Filtergehäuse vom der Pumpe ab
3) Drücken Sie auf die Bodenplatte und schieben Sie diese von der Pumpe
4) Önen Sie die Rotorabdeckung durch Drehen gegen den Uhrzeigersinn
5) Ziehen Sie den Rotor aus dem Rotorschacht
6) Reinigen und waschen Sie die einzelnenTeile.
7) Montieren Sie die Pumpe in umgekehrter Reihenfolge
Achtung! Bei Reinigungsarbeiten bitteVorsicht mit der Keramikwelle. Diese kann leicht brechen.
Springbrunnenpumpe vor Frost schützen!
In den kaltenWintermonaten sollte die Pumpe außer Betrieb genommen werden. Reinigen Sie die Pumpe mit lauwarmenWasser bewahren Sie das gesamte System an einem
frostfreien Ort auf.
FEHLERBEHEBUNG
Problem Mögliche Ursache Lösung
Pumpe läuft nicht Keine Verbindung mit dem Solarmodul Die elektrischeVerbindung zwischen Pumpe und
Solarmodul prüfen.
Laufrad blockiert Pumpe reinigen, so wie unter“Reinigung und Wartung”
beschrieben
Pumpe läuft, aber es kommt kein Wasser Pumpenausgang oder Springbrunnendüse verstopft Den Pumpenausgang, Steigrohre und Springbrunnendüse
reinigen.
Garantie
Auf dieses Produkt gewähren wir Ihnen eine Garantie von 2 Jahren gegen nachweisliche Material- und Herstellungsfehler, die ab Kaufdatum gilt. Für die Inanspruchnahme der
Garantie muss als Kaufnachweis der Original-Kaufbeleg vorgelegt werden. Nicht unter die Garantie fallen alle Beanstandungen, deren Ursache auf Montage-und Bedienungsfehler,
mangelnde Pege, Frosteinwirkung, unsachgemäße Reparaturversuche, Gewaltanwendung, Fremdverschulden, Überlastung, mechanische Beschädigungen oder die Einwirkung von
Fremdkörper zurückzuführen sind. Von der der Garantie ebenfalls ausgeschlossen sind alle Beanstandungen vonTeileschäden und/oder Problemen, deren Ursachen auf Verschleiß
zurückzuführen sind.
2
Umweltschutz
Elektroaltgeräte sollen nicht mit dem Hausmüll entsorgen werden. Bitte bringen Sie das Altgerät zu Ihrer örtlichen Sammelstelle.Weitere Auskünfte erhalten Sie von
Ihren Händler oder Entsorgungsunternehmen.
