GENERAL SAFETY WARNINGS AND PRECAUTIONS

The design and manufacture of the devices making up the

product and the information in this manual fully comply with

current standards governing safety. However, incorrect

installation or programming may cause serious physical

injury to those working on or using the system. For this rea-

son, during installation, always strictly observe all instruc-

tions in this manual.

If in any doubt regarding installation, do not proceed and contact

the Moovo Technical Assistance for clariﬁcations.

WORKING IN SAFETY!

Warning – for personal safety it is important to observe

these instructions.

Warning – Important safety instructions:

Keep these instructions in a safe place.

Observe the following warnings:

– make electrical connections exclusively as envisaged in

this manual incorrect: connections could cause serious

damage to the system.

– the power cable supplied must be suitable for indoor use,

and therefore must be protected by means of a tube embed-

ded in the wall or an external duct.

– never touch metal parts of the sockets on the battery cas-

ing with metal objects.

Considering the risk situations that may arise during installa-

tion phases and use of the product, the devices supplied in

the pack must be installed in observance of the following

warnings:

– never make any modiﬁcations to part of the devices other than

those speciﬁed in this manual. Operations other than as speci-

ﬁed can cause malfunctions. The manufacturer declines all liabil-

ity for damage caused by makeshift modiﬁcations to the product.

– never place devices near to sources of heat and never expose

to naked ﬂames. This may damage system components and

cause malfunctions, ﬁre or hazardous situations.

– ensure that the devices cannot come into contact with water or

other liquids. During installation ensure that no liquids penetrate

the devices present.

– the product packaging material must be disposed of in full

observance of current local legislation governing waste disposal.

Warning! – Keep this manual in a safe place to enable future

product maintenance and disposal procedures.

KNOWLEDGE OF THE PRODUCT AND PREPARATION FOR INSTALLATION

CHAPTER 1 – DESCRIPTION AND INTENDED USE

KSM001 is a system for solar power designed for Moovo auto-

mations for gates and garage doors (ﬁg. 1).

Any other use is to be considered improper! The manufac-

turer declines all liability for damage resulting from improper

use of the product and other than as speciﬁed in this manual.

This system exploits exclusively sunlight to power an automa-

tion, without use of the electrical mains.

It can supply electrical energy continuously and permanently and

can be used anywhere (for example to automate a gate situated

far from the electrical mains).

The system comprises a photovoltaic panel (mod. MSP) and an

electric battery (mod. MBB):

– the photovoltaic panel is a device able to convert sunlight

directly into electrical energy.

– the battery is a device that stores the electrical power pro-

duced by the photovoltaic panel during the hours of sunlight,

making it available at any time of the day, including days with bad

weather. This device is equipped with a carry handle, a led indi-

cating operating status and two plugs for connection of the pho-

tovoltaic panel and the automation to be powered. The rear of

the battery is also ﬁtted with 4 holes for wall-mounting.

CHAPTER 2 – COMPONENTS TO SET UP A COMPLETE

POWER SUPPLY SYSTEM

Fig. 2 illustrates all components used to set up a complete pow-

er supply system. The components are:

a) Photovoltaic panel mod. MSP;

b) Bracket for ﬁxture of the photovoltaic panel;

c) Metal hardware (screws, washers, etc.);

d) Electric battery (mod. MBB);

e) Power cable for connection between the battery and auto-

mation;

f) “L” type sockets;

g) Screws for “L” type socket ﬁxture.

•Optional Accessories (not supplied in pack)

KSM001 enables complete power autonomy of the system only

if used in full compliance with the conditions speciﬁed in Chapter

3. If these limits are exceeded – for example due to intense use

of the automation exceeding the maximum recommended num-

ber of manoeuvre cycles – the power stored by the battery may

be reduced.

For this type of problem, a power supply unit is available (mod.

MBC – optional accessory) for temporary connection to the elec-

trical mains. This enables the user to restore full battery charge

status in just a brief time.

CHAPTER 3 – PRELIMINARY INSTALLATION CHECKS

AND PRODUCT APPLICATION LIMITS

To ascertain suitability of the product with respect to the speciﬁc

features of the automation to be powered, the following checks

should be performed as well as a check for compliance of the

technical data in the chapter “Product technical speciﬁcations”.

In the vicinity of the automation to be powered, locate the ideal

point for installation of the photovoltaic panel and the location for

2– English

English

the battery, taking into consideration the following restraints:

a) the application limits speciﬁed in this chapter;

b) the length of the power cable (3 m) and the cable of the pho-

tovoltaic panel (3 m);

c) the space available in the vicinity of the automation to be pow-

ered.

Also check the following:

d) ensure that the selected surfaces for installation of the two

devices are solid and guarantee a stable ﬁxture.

e) ensure that each device to be installed is in a sheltered loca-

tion and protected against the risk of accidental impact.

f) in particular, for each device ensure the following:

Photovoltaic panel

– ensure that the selected panel installation site guarantees

100% direct exposure to sunlight (full sun) every day of the

year.

– ensure that the selected panel installation site is far from veg-

etation, walls or other situations that may create shade, even

partial, on the sensitive surfaces of the panel.

Caution! – this surface must be exposed to direct sunlight

in all points; partial shade, even if small in size (for exam-

ple caused by a leaf or other object) will signiﬁcantly re-

duce the power capacity of the panel with respect to the

values speciﬁed in graph Ain this chapter.

– check the possibility of correctly positioning and inclining the

panel, with reference to the technical instructions in Chapter 5.

Battery

To ensure optimal efﬁciency of the battery and prolonged bat-

tery lifetime, it should be installed in a location – in the vicinity

of the automation to be powered – protected against high

summer temperatures and low winter temperatures.

In fact the battery charge performance depends on the

ambient temperature where the battery is installed: optimal

efﬁciency is obtained at medium temperatures, while efﬁciency

is considerably reduced at low temperatures.

On the other hand, battery lifetime is inﬂuenced above all by

high summer temperatures, which accelerate part ageing.

Normally the average lifetime is approx. 4-5 years; this also

depends on the intensity of automation use. The ideal situation

is to avoid excessive discharging of the battery due to very fre-

quent and repetitive manoeuvre cycles over periods of time.

• Application limits – Graph A

Graph A indicates the maximum number of admissible manoeu-

vre cycles, with a MOOVO automation powered exclusively by

KSM001, at a speciﬁc time of the calendar year and on the basis

of the geographical location of the automation.

Graph A takes into consideration 3 types of gate, and for each of

these displays the curve generated by the maximum number of

manoeuvres possible in a day, in relation to 100% of the daily

hours of sunlight available in one year.

–curve “A” = heavyweight gate (with a duration of 50 seconds

of a single manoeuvre cycle);

–curve “B” = medium weight gate (with a duration of 40 sec-

onds of a single manoeuvre cycle);

–curve “C” = lightweight gate (with a duration of 30 seconds of

a single manoeuvre cycle).

Warning – During the day, if the photovoltaic panel remains in

the shade for a certain period of the day (in particular from 10 am

to 2 pm) the number of operating cycles decreases in proportion

to the hours without panel exposure to sunlight.

CHAPTER 4 – BATTERY DISCHARGE

During normal automation operation the battery indicates the

battery discharged status by means of 1 sequential ﬂash of the

led and a series of acoustic “beeps”: this signal may be tempo-

rary or permanent. In both cases, the battery must be recharged

according to one of the following procedures:

A) rapid recharge of battery using power supply unit mod. MBC

(optional accessory);

B) limiting use of the automation until lighting conditions improve

to enable the battery to recharge via the photovoltaic panel. In

both cases, the “battery discharged” warning is cleared when

the system reaches sufﬁcient electrical autonomy to enable

automation operation.

Maximum number

of cycles per day

Months of year

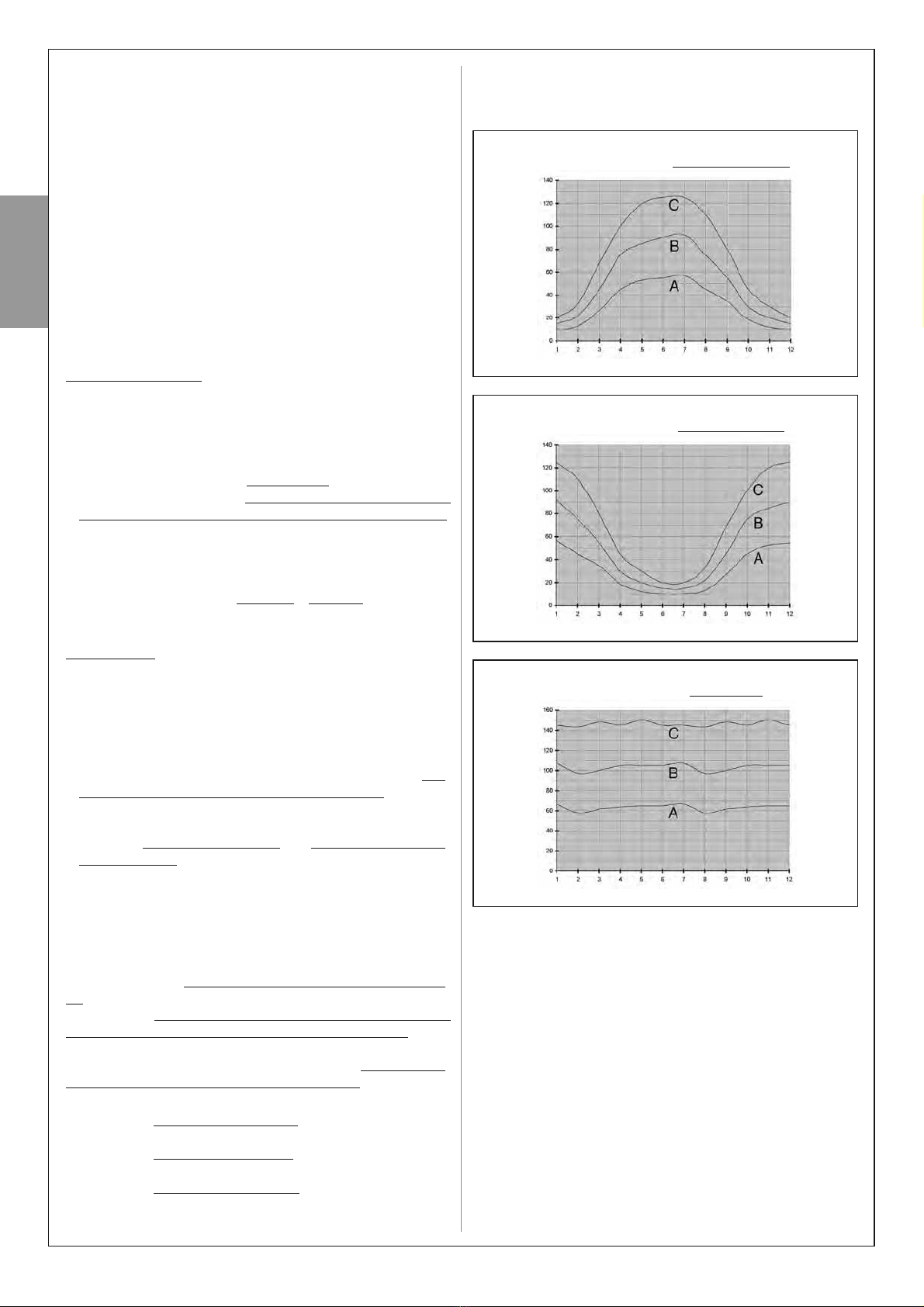

GRAPH A

For countries NORTH of the Equator

Maximum number

of cycles per day

Months of year

GRAPH A

For countries SOUTH of the Equator

Maximum number

of cycles per day

Months of year

GRAPH A

For countries on the Equator

English – 3

English

COMPONENT ASSEMBLY AND CONNECTIONS

CHAPTER 5

STEP 1 – Assembly of photovoltaic panel support bracket

Assemble all components of the support bracket on the rear of

the panel, as shown in ﬁg. 3.

Caution! – The bracket at the rear of the panel must be posi-

tioned (ﬁg. 3-b) according to the type of position in which the

panel is mounted. To select the position, refer to ﬁg. 6.

STEP 2 – Photovoltaic panel positioning

Caution! – For optimal operation of the panel, it must be

positioned precisely in the selected location. Therefore, after

performing the checks as described in Chapter 3, strictly observe

the following instructions: as a general rule, the panel must be

positioned so that it can receive the maximum possible sunlight

during the day and throughout the year. This means that its hori-

zontal position and vertical angle must be calculated on the basis

of the location where it is to be installed.

•Ensure the correct position of the panel on the horizontal

plane as follows:

a) In the installation site, determine the cardinal points NORTH

and SOUTH, with the aid of a compass or a geographical map of

the location.

b) Then position the panel in the direction NORTH or SOUTH,

according to the following:

– if the installation site is in a country North of the equator

(United States; Europe; Russia; etc.) the panel must be posi-

tioned exactly SOUTH;

– if the installation site is in a country South of the equator

(Latin America; Australia; Indonesia, etc.) the panel must be

positioned exactly NORTH.

For further information, refer to ﬁg. 4.

•Ensure the correct position of the panel on the vertical

plane as follows:

Considering the fact that maximum efﬁciency of the panel is also

required in the winter period, i.e. when the daily hours of sunlight

are fewer than in the Summer, the panel should be positioned at

an angle that receives the sun rays at right angles (frontal) to the

sensitive surface.

This angle corresponds to the latitude of the location and can be

read on any commercial geographical map. For example, Madrid

has a latitude of 40°; Venice 45°; or London approx 50° etc. For

further information, refer to ﬁg. 5.

STEP 3 – Fixing the photovoltaic panel in the selected site

After establishing the precise position of the panel, ﬁx to the

selected surface as shown in ﬁg. 6.

STEP 4 – Fixing the battery in the selected site

After performing the checks as described in Chapter 3 and

establishing the precise position of the battery, ﬁx to the selected

surface as shown in ﬁg. 13.Note – use the 2 lower screws only

if you wish to anchor the battery in a permanent position, i.e.

when removal is not required.

STEP 5 – Cable routing

CAUTION! – For safety reasons, the operations described

in Step 5 must be performed exclusively by a skilled

and qualiﬁed technician.

After ﬁxing the panel and battery, route the panel cable through

the tube or protection ducting through to the battery.

With reference to the instruction manual of the automation to be

powered, remove the control unit protection cover. Then pass

the end of the power cable (with wires stripped) through the

automation (where the other cables are routed) and through the

dedicated cable clamp. Then route the cable through the protec-

tion ducting (if present) through to the battery.

Caution! – Do not connect the power cable to the control unit;

leave access to the control unit open and leave the cable clamp

loose.

STEP 6 – Assembly of “ L” socket on the photovoltaic pa-

nel cable

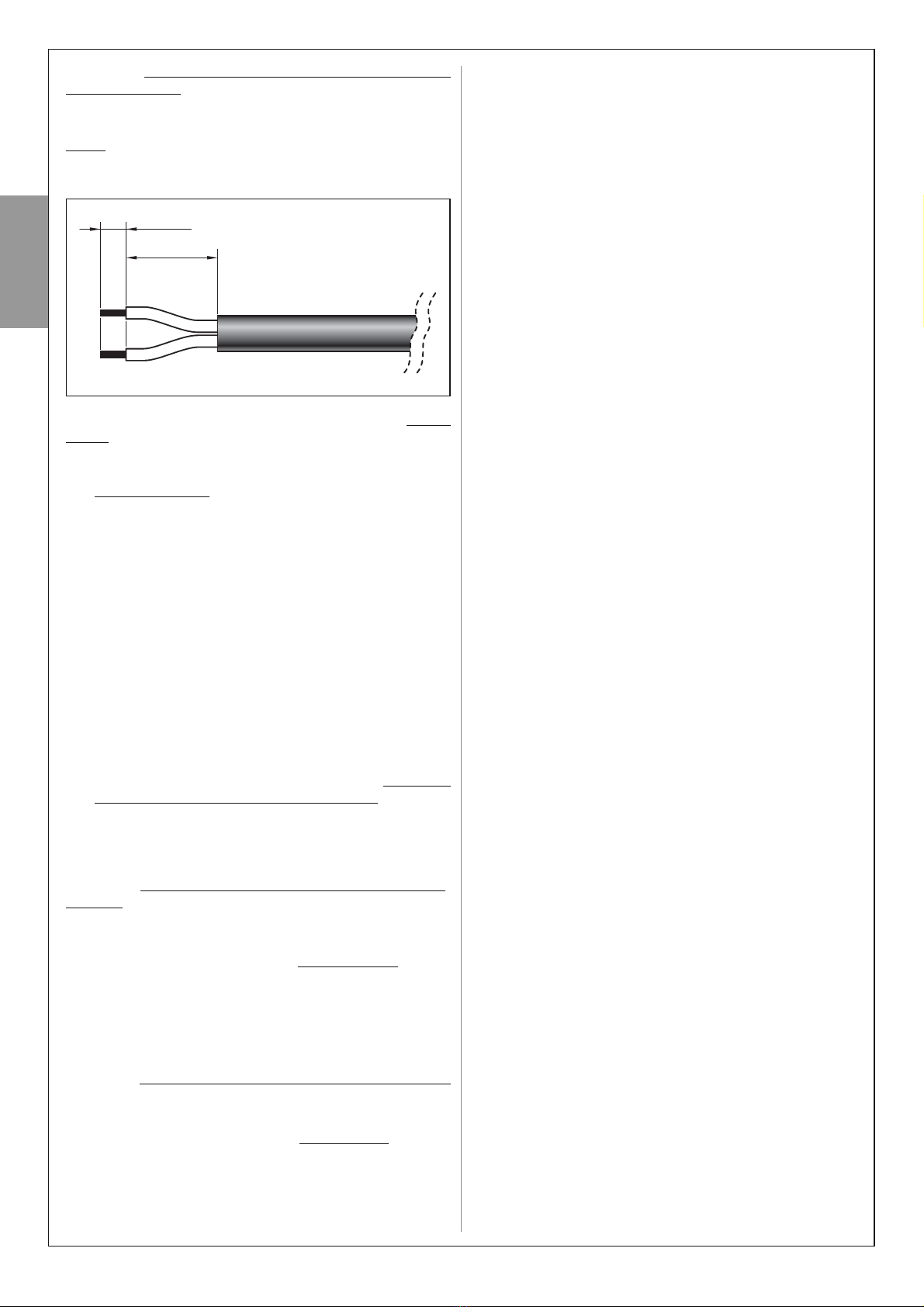

If the cable is too long, it can be shortened, taking care to strip

the wires so that their length is equal to the values speciﬁed in

the ﬁgure below (caution! – different lengths may impair subse-

quent assembly of the socket).

Then proceed with assembly of the GREY “L” type socket on

the end of the panel cable, as follows:

01. Insert the various elements of the socket on the cable, tak-

ing care to observe the sequence as shown in ﬁg. 7;

CAUTION! – Do not modify the electric jumper on the connec-

tor (ﬁg. 8).

02. Using a slotted screwdriver, attach the red wire to terminal

n° 1 on the connector and black wire to the earthing ter-

minal (4) (ﬁg. 9):

Note – The reference numbers and symbols are printed on

the connector below the terminals and on the opposite side.

03. After ﬁxing the two wires, insert the connector in its casing

(ﬁg. 10).

Important – The correct position of the connector is

that with the earthing symbol in the lower position (see

ﬁg. 10);

04. Then pull the cable outwards from the socket and insert the

seal and washer (ﬁg. 11-a-b). Lastly, tighten the cable

clamp (ﬁg. 11-c) using a wrench, to guarantee completely

sealed closure.

05. After assembling the socket, position the seal supplied on

the connection side (ﬁg. 12).

STEP 7 – Assembly of “ L” socket on the power cable

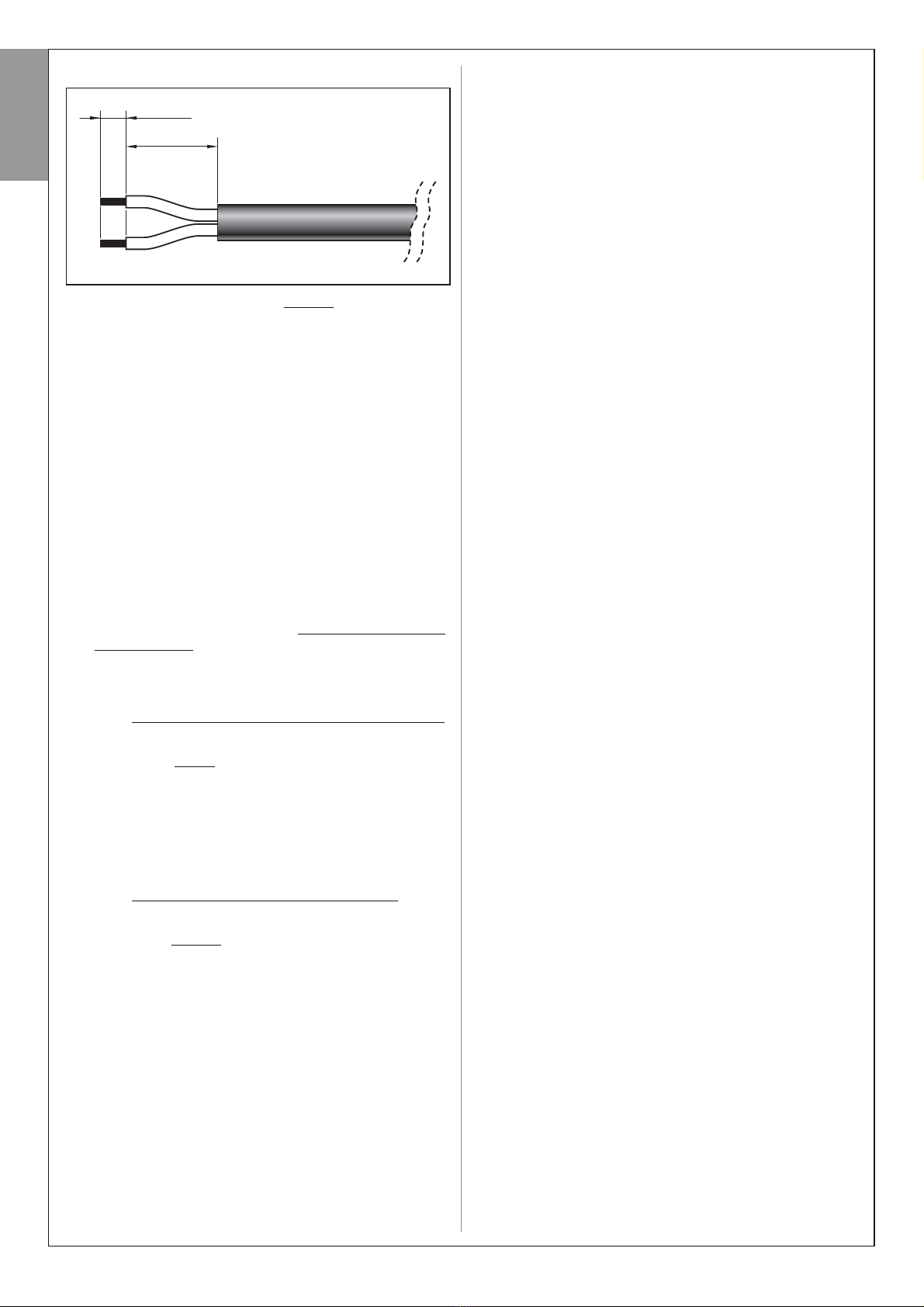

If the cable is too long, it can be shortened, taking care to strip

the wires so that their length is equal to the values speciﬁed in

the ﬁgure below (Caution! – different lengths may impair subse-

IMPORTANT! – the power cable supplied must be suit-

able for indoor use, and therefore must be protected by

means of a tube embedded in the wall or an external

duct.

4 mm

10 mm

quent assembly of the socket).

Then proceed with assembly of the BLACK “L” type socket on

the end of the power cable, as follows:

01. Insert the various elements of the socket on the cable, tak-

ing care to observe the sequence as shown in ﬁg. 7;

CAUTION! – Do not modify the electric jumper on the connec-

tor (ﬁg. 8).

02. Using a slotted screwdriver, attach the blue wire to termi-

nal n° 1 on the connector and the brown wire to the earth-

ing terminal (4) (ﬁg. 9):

Note – The reference numbers and symbols are printed on

the connector below the terminals and on the opposite side.

03. After ﬁxing the two wires, insert the connector in its casing

(ﬁg. 10).

Important – The correct position of the connector is

that with the earthing symbol in the lower position (see

ﬁg. 10);

04. Then pull the cable outwards from the socket and insert the

seal and washer (fig. 11-a-b). Lastly, tighten the cable

clamp (ﬁg. 11-c) using a wrench, to guarantee a complete-

ly sealed closure.

05. After assembling the socket, position the seal supplied on

the connection side (ﬁg. 12).

STEP 8 – Connecting the photovoltaic panel to the battery

To connect the panel to the battery, proceed as follows:

01. Connect the GREY “L” type socket to the “IN” connector

on the battery (ﬁg.14);

02. To select the most suitable connection conﬁguration for the

connection of all system devices, refer to the example

shown in ﬁg. 15.Note – If frequent disconnection of the

battery plug is envisaged, use the screw in ﬁg. 16-a. Other-

wise use the screw in ﬁg. 16-b.

STEP 9 – Connecting the battery to the automation

To connect the battery to the automation, proceed as follows:

01. Connect the BLACK “L” type socket to the “OUT” connec-

tor on the battery (ﬁg. 17);

02. To select the most suitable connection conﬁguration for the

connection of all system devices, refer to the example

shown in ﬁg. 18.Note – If frequent disconnection of the

battery plug is envisaged, use the screw in ﬁg. 16-a. Other-

wise use the screw in ﬁg. 16-b.

03. CAUTION! – For safety reasons, the operations de-

scribed in point 03 must be performed exclusively

by a skilled and qualiﬁed technician.

Access the control unit of the automation and insert the

power cable connector in the buffer battery socket on the

control unit. To locate this socket, refer to the instruction

manual of the automation to be powered.

––– General note –––

IMPORTANT – After connecting the product to the automation,

the system may not be operative immediately; this depends on

the fact that the battery may be discharged due to the natural

process of discharging over time, even when stored. In this case,

there are two ways to proceed:

A) Disconnect the battery from the automation control unit and

wait for a few days for the photovoltaic panel to receive sufﬁcient

sunlight in order to recharge the battery;

B) Proceed with rapid recharge of battery using back-up power

supply unit mod. MBC (optional accessory).

4– English

English

4 mm

10 mm

English – 5

English

WHAT TO DO IF... (troubleshooting guide)

• The automation control unit does not turn on and the pow-

er supply unit (mod. MBC) does not give any signal.

This may be caused by incorrect connections or electric wires

not fully inserted. Otherwise the battery may be totally dis-

charged, in which case no signal can be sent: in this case a rap-

id recharge is required by means of power supply unit (mod.

MBC) or wait for the photovoltaic panel (connected correctly) to

recharge the battery.

• The battery tends to discharge too quickly.

This may be due to excessive ageing of the battery, in which

case replacement is recommended; otherwise it may be due to

excessively intensive use of the automation, over the application

limits envisaged in this manual, found in Chapter 3.

• The battery no longer recharges.

This may be due to a malfunction of the photovoltaic panel

caused by incorrect installation, incorrect cable connections, or

malfunction of the battery.

PERIODIC MAINTENANCE OPERATIONS

In general, this product does not require special maintenance;

however, regular checks over time will ensure system efﬁciency.

Therefore, to ensure correct maintenance, check every 6 months

that the photovoltaic panel has not accumulated dirt (leaves,

sand, etc.) as this may reduce efﬁciency.

Also check whether battery replacement is required, as the age-

ing process reduces autonomy over time.

Take into account that battery lifetime is inﬂuenced above all by

high summer temperatures, which accelerate part ageing. Nor-

mally the average lifetime is approx. 4-5 years; this also depends

on the intensity of automation use: The ideal situation is to avoid

excessive discharging of the battery due to very frequent and

repetitive manoeuvre cycles over periods of time.

CAUTION – The battery must be replaced exclusively by

skilled and qualiﬁed personnel.

DISPOSAL

Product disposal

This product is an integral part of the automation and there-

fore must be disposed together with the latter.

As in installation, also at the end of product lifetime, the disas-

sembly and scrapping operations must be performed by quali-

ﬁed personnel.

This product comprises various types of materials: some may be

recycled others must be disposed of. Seek information on the

recycling and disposal systems envisaged by the local regula-

tions in your area for this product category.

Caution! – some parts of the product may contain pollutant or

hazardous substances which, if disposed of into the environ-

ment, may cause serious damage to the environment or physical

health.

As indicated by the symbol alongside, dis-

posal of this product in domestic waste is

strictly prohibited. Separate the waste into

categories for disposal, according to the

methods envisaged by current legislation

in your area, or return the product to the

retailer when purchasing a new version.

The product also contains a lead battery,

i.e. an element that is highly pollutant if not disposed of correctly.

The battery must be removed and disposed of as speciﬁed in the

paragraph “Battery disposal”.

Caution! – Local legislation may envisage serious ﬁnes in the

event of abusive disposal of this product.

Battery disposal

Caution! – The battery contains pollutant substances and there-

fore must NEVER be disposed of in common waste collection

points after removal. Dispose of or recycle according to current

local standards.

6– English

English

TECHNICAL SPECIFICATIONS OF PRODUCT COMPONENTS

WARNINGS: • The product KSM001 is produced by Nice S.p.a. (TV) I. Moovo is a commercial trademark owned by Nice S.p.a. •All technical speciﬁcations

stated herein refer to an ambient temperature of 20°C (± 5°C) • Nice S.p.a. reserves the right to apply modiﬁcations to the product at any time as deemed nec-

essary, while maintaining the same functionalities and intended use • KSM001 guarantees a minimum of 10 manoeuvre cycles per day, exclusively with the pho-

tovoltaic panel positioned correctly and in the conditions as stated in Chapter 3, in the section “Application Limits”.

CE DECLARATION OF CONFORMITY

Note: This Declaration of Conformity contains the individual declarations of conformity for the speciﬁed products; it was updated on the issue date of this man-

ual and the text herein has been drawn up for editorial purposes. A copy of the original declaration for each product can be requested from Nice S.p.a. (TV) I

KSM001 is produced by Nice S.p.a. (TV) I; MOOVO is a commercial trademark owned by Nice S.p.a.

The undersigned, Lauro Buoro, in the role of Managing Director, declares under his sole responsibility, that the product:

Manufacturer’s Name: NICE s.p.a.

Address: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italy

Type: MOOVO solar power kit

Models: KSM001

Accessories: No accessory

complies with the requirements of the following EC directives, as amended by Directive 93/68/EEC of the European Council of 22

July 1993:

• 89/336/EEC DIRECTIVE 89/336/EEC OF THE EUROPEAN COUNCIL of 3 May 1989 regarding the approximation of member

state legislation related to electromagnetic compatibility.

According to the following standards: EN 61000-6-2:2005, EN 61000-6-3:2001+A11:2004

The product also complies, within the constraints of applicable parts, with the following standards:

EN 60335-1:1994+A11:1995+A1:1996+A13:1998 +A14:1998+A15:2000+A2:2000+A16:2001;

EN 60335-1:2002+A1:2004+A11:2004+A2 :2006+A12 :2006

Lauro Buoro (Managing Director)

MBB BATTERY

DESCRIPTION DATA

Rated voltage: 12 V

Maximum power: 120 W

Rated battery capacity: 20 Ah

Protection rating: IP 44

Operation temperature: - 20° C, + 50° C (when charging using the back-up power supply unit: 0° C, + 40° C)

Complete recharging time: approx. 15 hours (when using the back-up power supply unit)

Dimensions: 258 mm x 235 mm x 95 mm

Weight: 8 kg

Note – The batteries used on MBB are type VRLA, “Valve Regulated Lead Acid Batteries”, i.e. sealed and valve-controlled, compliant with the spe-

ciﬁc provision A67 of the IATA/ICAAO Regulation governing hazardous products. MBB and KMS001 are therefore not considered hazardous goods

and may be transported without any risk by air, sea and on road.

MSP PHOTOVOLTAIC PANEL

DESCRIPTION DATA

Rated voltage: 17 V

Maximum power: 10 W

Operation temperature: - 40° C + 85° C

Dimensions: 310 mm x 368 mm x 18 mm

Weight: 1,9 kg

Warning – The glass of the photovoltaic panel has been tested to resist to hailstones and medium entity impact. In the event of particularly consis-

tent hail or impact, the glass may be damaged; in this case contact the moovo Technical Assistance service.

Italiano – 1

Italiano

AVVERTENZE E PRECAUZIONI GENERALI PER LA SICUREZZA

La progettazione, la fabbricazione dei dispositivi che com-

pongono il prodotto e le informazioni contenute nel presen-

te manuale rispettano pienamente le normative vigenti sulla

sicurezza. Ciò nonostante, un’installazione errata può cau-

sare gravi ferite alle persone che eseguono il lavoro e a

quelle che useranno l’impianto. Per questo motivo, durante

l’installazione, è importante seguire attentamente tutte le

istruzioni riportate in questo manuale.

Non procedere con l’installazione se si hanno dubbi di qualun-

que natura e richiedere eventuali chiarimenti al Servizio Assisten-

za Moovo.

OPERARE IN CONDIZIONI DI SICUREZZA!

Attenzione – Per la sicurezza delle persone è impor-

tante rispettare queste istruzioni.

Attenzione – Istruzioni importanti per la sicurezza:

quindi, conservare queste istruzioni.

Rispettare le seguenti avvertenze:

– effettuare esclusivamente i collegamenti elettrici previsti

nel presente manuale: un’errata esecuzione dei collegamen-

ti potrebbe causare gravi danni al sistema.

– il cavo di alimentazione in dotazione è adatto ad essere

utilizzato in ambiente interno. Pertanto è obbligatorio pro-

teggerlo con un tubo posato nel muro o con una canalina

esterna.

– non toccare con oggetti metallici le parti metalliche delle

prese che sono sull’involucro dell’accumulatore.

Considerando le situazioni di rischio che possono veriﬁcarsi

durante le fasi d’installazione e di uso del prodotto è neces-

sario installare i dispositivi presenti nella confezione osser-

vando le seguenti avvertenze:

– non eseguire modiﬁche su nessuna parte dei dispositivi, se non

quelle previste nel presente manuale. Operazioni non permesse

possono solo causare malfunzionamenti. Il costruttore declina

ogni responsabilità per danni derivanti da prodotti modiﬁcati arbi-

trariamente.

– non mettere i dispositivi vicino a fonti di calore né esporli a ﬁam-

me libere. Tali azioni possono danneggiarli ed essere causa di

malfunzionamenti, incendio o situazioni di pericolo.

– evitare che i dispositivi possano venire immersi in acqua o in

altre sostanze liquide. Durante l'installazione evitare che dei liqui-

di possano penetrare all'interno dei dispositivi.

– il materiale dell’imballaggio del prodotto deve essere smaltito

nel pieno rispetto della normativa presente a livello locale.

Attenzione! – Conservare con cura questo manuale per facilita-

re eventuali interventi futuri di manutenzione o di smaltimento del

prodotto.

CONOSCENZA DEL PRODOTTO E PREPARAZIONE ALL’INSTALLAZIONE

CAPITOLO 1 – DESCRIZIONE E DESTINAZIONE D’USO

KSM001 è un sistema di alimentazione a energia solare destinato

agli automatismi Moovo per cancelli e portoni da garage (ﬁg. 1).

Ogni altro uso è da considerarsi improprio! Il costruttore non

risponde dei danni risultanti da un uso improprio del prodot-

to, diverso da quanto previsto nel presente manuale.

Questo sistema sfrutta esclusivamente la luce solare per alimen-

tare un’automazione, senza l’ausilio del collegamento alla rete

elettrica.

È in grado di erogare energia elettrica in modo continuo e per-

manente e può essere utilizzato ovunque (ad esempio, per auto-

matizzare un cancello collocato lontano dalla rete elettrica).

Il sistema è composto da un pannello fotovoltaico (mod. MSP) e

da un accumulatore di energia elettrica (mod. MBB):

– il pannello fotovoltaico è un dispositivo in grado di convertire

la luce solare direttamente in energia elettrica.

– l’accumulatore è un dispositivo che immagazina l’energia elet-

trica prodotta dal pannello fotovoltaico durante le ore di sole e la

rende disponibile in ogni ora del giorno, compresi i giorni con

cattivo tempo. Questo dispositivo è provvisto di una maniglia per

il trasporto, un Led che segnala lo stato di funzionamento e due

spine che servono per collegare il pannello fotovoltaico e l’auto-

matismo da alimentare. Inoltre, sul retro dell’accumulatore sono

presenti 4 fori per il suo ﬁssaggio su una parete.

CAPITOLO 2 – COMPONENTI PER REALIZZARE UN

SISTEMA DI ALIMENTAZIONE COMPLETO

La ﬁg. 2 mostra tutti i componenti necessari per poter realizzare

un sistema di alimentazione completo. I componenti sono:

a) Pannello fotovoltaico mod. MSP;

b) Staffa per il ﬁssaggio del pannello fotovoltaico;

c) Minuteria metallica (viti, rondelle, ecc.);

d) Accumulatore di energia elettrica mod. MBB;

e) Cavo di alimentazione per il collegamento tra l’accumulatore e

un’automatismo;

f) Prese “a pipetta”;

g) Viti per il ﬁssaggio della presa “a pipetta”.

•Accessori opzionali (non presenti nella confezione)

KSM001 consente la completa autonomia energetica dell’im-

pianto solo se il prodotto viene utilizzato nel rispetto di tutte le

condizioni riportate nel Capitolo 3. Se questi limiti vengono supe-

rati, – ad esempio, a causa di un uso intenso dell’automazione

che porta a superare i cicli massimi di manovre consigliati – può

veriﬁcarsi una riduzione dell’energia immagazinata nell’accumu-

latore.

Per questo tipo di problema è disponibile un alimentatore (mod.

MBC – accessorio opzionale) da collegare temporaneamente

alla rete elettrica. Questo consente in breve tempo di ripristinare

completamente il livello della carica dell’accumulatore.

CAPITOLO 3 – VERIFICHE PRELIMINARI ALL’INSTALLA-

ZIONE E LIMITI D’IMPIEGO DEL PRODOTTO

Per stabilire l’idoneità del prodotto rispetto alle caratteristiche

dell’automatismo da alimentare, effettuare le veriﬁche descritte in

questo capitolo e controllare la loro conformità anche in base ai

2– Italiano

Italiano

dati tecnici riportati nel capitolo “Caratteristiche tecniche del

prodotto”.

In prossimità dell’automatismo da alimentare, individuare il punto

più adatto per installare il pannello fotovoltaico e quello più adat-

to per installare l’accumulatore, tenendo in considerazione i

seguenti vincoli:

a) i limiti d’impiego descritti in questo capitolo;

b) la lunghezza del cavo di alimentazione (3 m) e di quello del

pannello fotovoltaico (3 m);

c) lo spazio disponibile in prossimità dell’automatismo da alimen-

tare.

Inoltre, effettuare le seguenti veriﬁche:

d) veriﬁcare che le superﬁcie scelte per ﬁssare i due dispositivi

siano di materiale solido e possano garantire un ﬁssaggio stabile.

e) veriﬁcare che ciascun dispositivo da installare sia collocato in

una posizione protetta da urti accidentali.

f) in particolare, per ciascun dispositivo, veriﬁcare quanto segue:

Pannello fotovoltaico

– veriﬁcare che il luogo prescelto per l’installazione del pannel-

lo garantisca il 100% dell’insolazione diretta (pieno sole), in

qualsiasi giornata dell’anno.

– veriﬁcare che il punto prescelto per l’installazione del pannel-

lo sia lontano da vegetazione, muri o altre situazioni che pos-

sano creare zone d’ombra, anche parziali, sulla sua superﬁcie

sensibile. Attenzione! – questa superﬁcie deve essere

irradiata dai raggi solari in ogni punto e in modo diretto;

un’ombra parziale, anche se di piccole dimensioni (dovu-

ta, ad esempio, a una foglia o ad altro), riduce sensibil-

mente la capacità energetica del pannello, rispetto ai

valori d’impiego riportati nel graﬁco Adi questo capitolo.

– veriﬁcare la possibilità di orientare einclinare correttamente

il pannello, facendo riferimento alle istruzioni tecniche riportate

nel Capitolo 5.

Accumulatore

Per ottenere dall’accumulatore un’efﬁcienza ottimale e una

lunga durata è preferibile installare quest’ultimo, in un punto –

in prossimità dell’automatismo da alimentare – che possa pro-

teggerlo dalle alte temperature estive e dalle basse temperatu-

re invernali.

Infatti, il rendimento della carica dell’accumulatore dipende

dalla temperatura dell’ambiente in cui questo è installato: l’efﬁ-

cienza ottimale si ottiene alle medie temperature, mentre si

riduce sensibilmente alle basse temperature.

Invece, la longevità dell’accumulatore è inﬂuenzata soprat-

tutto dalle alte temperature estive che accellerano l’invecchia-

mento delle parti. Normalmente la vita media è di circa 4-5 anni;

questa dipende anche dall’intensità con la quale si usa l’auto-

mazione. L’ideale è non lasciare che l’accumulatore si scarichi

eccessivamente a causa di cicli di manovre ravvicinati e prolun-

gati nel tempo.

• Limiti d’impiego – Graﬁco A

Il graﬁco A indica il numero massimo di cicli di manovre effettua-

bili, con un’automazione MOOVO alimentata esclusivamente

con KSM001, in un determinato momento dell’anno solare e in

base alla zona geograﬁca in cui è presente l’automazione.

Il graﬁco A prende in considerazione 3 tipologie di cancelli e, per

ciascuna di queste, mostra la curva generata dal numero massi-

mo di cicli di manovre effettuabili in una giornata, in relazione al

100% delle ore giornaliere di sole che si hanno durante un anno.

–curva “A” = cancello di peso elevato (con durata di 50 secon-

di del singolo ciclo di manovre);

–curva “B” = cancello di peso medio (con durata di 40 secondi

del singolo ciclo di manovre);

–curva “C” = cancello di peso leggero (con durata di 30 secon-

di del singolo ciclo di manovre).

Attenzione – Se durante la giornata il pannello fotovoltaico rima-

CAPITOLO 4 – ESAURIMENTO DELLA CARICA ELETRI-

CA DELL’ACCUMULATORE

Durante il normale funzionamento dell’automazione, l’accumula-

tore segnala lo stato di batteria scarica con 1 lampeggio ciclico

del Led e con dei “beep” acustici: questa segnalazione può

essere temporanea o permanente. In ambedue i casi, occorre

ricaricare l’accumulatore procedendo in uno dei seguenti modi:

A) effettuare una ricarica veloce dell’accumulatore utilizzando

l’alimentatore mod. MBC, accessorio opzionale;

B) limitare l’uso dell’automazione in attesa che migliorino le con-

dizioni di luce e permettano così la ricarica dell’accumulatore

attraverso il pannello fotovoltaico. In ambedue le circostanze, l’av-

viso di “batteria scarica” termina quando il sistema raggiunge una

sufﬁciente autonomia elettrica per far funzionare l’automazione.

ne in ombra per una parte del tempo (in particolare, dalle ore

10.00 alle ore 14.00), il numero dei cicli di funzionamento si riduce

in funzione delle ore mancanti di esposizione al sole del pannello.

Numero massimo

di cicli al giorno

Mesi dell’anno

GRAFICO A

Per i Paesi che sono a NORD dell’Equatore

Numero massimo

di cicli al giorno

Mesi dell’anno

GRAFICO A

Per i Paesi che sono a SUD dell’Equatore

Numero massimo

di cicli al giorno

Mesi dell’anno

GRAFICO A

Per i Paesi che sono all’Equatore

Italiano – 3

Italiano

ASSEMBLAGGIO E COLLEGAMENTO DEI VARI COMPONENTI

CAPITOLO 5

PASSO 1 – Assemblaggio della staffa di supporto del pan-

nello fotovoltaico

Assemblare tutti i componenti della staffa di supporto sul retro

del pannello, procedendo come mostrato in ﬁg. 3.

Attenzione! – La staffa dietro al pannello deve essere posiziona-

ta (ﬁg. 3-b) in funzione del tipo di posizione in cui verrà ﬁssato il

pannello. Per scegliere questa posizione vedere la ﬁg. 6.

PASSO 2 – Posizionamento del pannello fotovoltaico

Attenzione! – Per il buon funzionamento del pannello è ne-

cessario che questo venga posizionato con molta precisio-

ne nel punto prescelto. Quindi, dopo aver effettuato le veriﬁche

riportate nel Capitolo 3, seguire scrupolosamente le seguenti

istruzioni: in linea di principio, il pannello deve essere posizionato

in modo che possa ricevere il massimo della luce solare nell’arco

della giornata e nell’evolversi dell’anno. Questo signiﬁca che il

suo orientamento sul piano orizzontale e l’inclinazione sul piano

verticale devono essere calcolati in funzione del luogo in cui il

pannello viene installato.

•Deﬁnire il corretto orientamento del pannello sul piano

orizzontale, procedendo nel modo seguente:

a) Determinare sul luogo dell’installazione, i punti cardinali del

NORD e del SUD, aiutandosi con una bussola o una cartina

geograﬁca del luogo.

b) Orientare quindi il pannello in direzione NORD o SUD, in base

alle seguenti considerazioni:

– se il luogo dell’installazione si trova in un Paese a Nord del-

l’equatore (Stati Uniti; Europa; Russia; ecc.) il pannello deve

essere orientato esattamente in direzione SUD;

– se il luogo dell’installazione si trova in un Paese a Sud del-

l’equatore (America Latina; Australia; Indonesia; ecc.) il pan-

nello deve essere orientato esattamente in direzione NORD.

Per maggiore chiarezza, fare riferimento alla ﬁg. 4.

•Deﬁnire il corretto orientamento del pannello sul piano ver-

ticale, procedendo nel modo seguente:

Considerando che è preferibile ottenere la massima efﬁcienza del

pannello nel periodo invernale, quando cioè le ore giornaliere di

luce solare sono minori che nell’estate, occorre orientare il pan-

nello con un’inclinazione tale da ricevere i raggi del sole perpen-

dicolari (frontali) alla sua superﬁcie sensibile.

Questa inclinazione corrisponde alla latitudine del luogo e può

essere rilevata in qualsiasi cartina geograﬁca: ad esempio,

Madrid ha latitudine di 40°; Venezia di 45°; Londra di circa 50°

ecc. Per maggiore chiarezza, fare riferimento alla ﬁg. 5.

PASSO 3 – Fissaggio del pannello fotovoltaico nel punto

prescelto

Dopo aver stabilito con esattezza la posizione del pannello, proce-

dere a ﬁssarlo sulla superﬁcie prescelta, come mostrato in ﬁg. 6.

PASSO 4 – Fissaggio dell’accumulatore nel punto prescelto

Dopo aver effettuato le veriﬁche riportate nel Capitolo 3 e stabili-

to con esattezza la posizione dell’accumulatore, procedere a ﬁs-

sarlo sulla superﬁcie prescelta, come mostrato in ﬁg. 13.Nota –

usare le 2 viti posizionate in basso solo se si desidera ancorare

l’accumulatore in modo ﬁsso e non asportabile.

PASSO 5 – Passaggio dei cavi

ATTENZIONE! – Per questioni di sicurezza, le operazio-

ni descritte in questo Passo 5 devono essere eseguite

esclusivamente da un tecnico qualiﬁcato.

Dopo aver ﬁssato il pannello e l’accumulatore, passare il cavo del

pannello attraverso il tubo o la canalina di protezione, portandolo

ﬁno all’accumulatore.

Facendo riferimento al manuale istruzioni dell’automatismo da

alimentare, rimuovere il coperchio di protezione della Centrale di

comando. Quindi, passare attraverso l’automatismo (dove pas-

sano gli altri cavi) l’estremità del cavo di alimentazione con i ﬁli

spelati e farlo uscire dall’automatismo attraverso il passacavo

dedicato. Inﬁne, passare il cavo attraverso l’eventuale canalina di

protezione portandolo ﬁno all’accumulatore.

Attenzione! – Non collegare il cavo di alimentazione alla Centra-

le; lasciare aperto l’accesso alla Centrale e lasciare allentato il

passacavo.

PASSO 6 – Assemblaggio della presa “a pipetta” sul cavo

del pannello fotovoltaico

Se il cavo è eccessivamente lungo, si può accorciare facendo

attenzione a spelare i ﬁli in modo che la loro lunghezza risulti

uguale a quelle riportate nella ﬁgura seguente (attenzione! – lun-

ghezze diverse pregiudicano il successivo assemblaggio della

presa).

Quindi, procedere ad assemblare la presa “a pipetta” in colore

GRIGIO all’estremità del cavo del pannello, nel modo seguente:

01. Inﬁlare sul cavo i vari elementi che compongono la presa,

rispettando l’ordine mostrato in ﬁg. 7;

ATTENZIONE! – Non modiﬁcare il ponticello elettrico presente

sul connettore (ﬁg. 8).

02. Utilizzando un cacciavite a taglio, ﬁssare sul connettore il

ﬁlo Rosso al morsetto n° 1 e il ﬁlo Nero al morsetto del-

la presa a terra (4) (ﬁg. 9):

Nota – I numeri e i simboli di riferimento sono stampati

sul connettore, in basso rispetto ai morsetti e sulla faccia

opposta.

03. Dopo aver ﬁssato i due ﬁli, procedere ad inserire il connetto-

re nella sua protezione (ﬁg. 10).

Importante – La posizione corretta del connettore è

quella con il simbolo della presa a terra posizionato ver-

so il basso (vedere la ﬁg. 10);

04. Quindi, tirare il cavo verso l’esterno della presa e inserire in

questa la guarnizione e la rondella (ﬁg. 11-a-b). Inﬁne, avvi-

tare il pressacavo (ﬁg. 11-c) usando una chiave, in modo da

ottenere una chiusura completamente ermetica.

05. Dopo aver assemblato la presa, posizionare sulla faccia di

connessione di quest’ultima la guarnizione in dotazione

(ﬁg. 12).

IMPORTANTE! – Il cavo di alimentazione in dotazione è

adatto ad essere utilizzato in ambiente interno. Pertanto

è obbligatorio proteggerlo con un tubo posato nel muro

o con una canalina esterna.

4 mm

10 mm

4– Italiano

Italiano

PASSO 7 – Assemblaggio della presa “a pipetta” sul cavo

di alimentazione

Se il cavo è eccessivamente lungo, si può accorciare facendo

attenzione a spelare i ﬁli in modo che la loro lunghezza risulti

uguale a quelle riportate nella ﬁgura seguente (attenzione! – lun-

ghezze diverse pregiudicano il successivo assemblaggio della

presa).

Quindi, procedere ad assemblare la presa “a pipetta” in colore

NERO all’estremità del cavo di alimentazione, nel modo se-

guente:

01. Inﬁlare sul cavo i vari elementi che compongono la presa,

rispettando l’ordine mostrato in ﬁg. 7;

ATTENZIONE! – Non modiﬁcare il ponticello elettrico presente

sul connettore (ﬁg. 8).

02. Utilizzando un cacciavite a taglio, ﬁssare sul connettore il ﬁlo

Blu al morsetto n° 1 e il ﬁlo Marrone al morsetto della

presa a terra (4) (ﬁg. 9):

Nota – I numeri e i simboli di riferimento sono stampati

sul connettore, in basso rispetto ai morsetti e sulla faccia

opposta.

03. Dopo aver ﬁssato i due ﬁli, procedere ad inserire il connetto-

re nella sua protezione (ﬁg. 10).

Importante – La posizione corretta del connettore è

quella con il simbolo della presa a terra posizionato ver-

so il basso (vedere la ﬁg. 10);

04. Quindi, tirare il cavo verso l’esterno della presa e inserire in

questa la guarnizione e la rondella (ﬁg. 11-a-b). Inﬁne, avvi-

tare il pressacavo (ﬁg. 11-c) usando una chiave, in modo da

ottenere una chiusura completamente ermetica.

05. Dopo aver assemblato la presa, posizionare sulla faccia di

connessione di quest’ultima la guarnizione in dotazione

(ﬁg. 12).

PASSO 8 – Collegamento del pannello fotovoltaico all’accu-

mulatore

Per collegare il pannello all’accumulatore, procedere nel modo

seguente:

01. Connettere la presa “a pipetta” in colore GRIGIO alla pre-

sa “IN” sull’accumulatore (ﬁg. 14);

02. Fissare la presa con la vite di sicurezza in dotazione, facen-

do riferimento alla ﬁg. 15.Nota – Se si prevede di scollega-

re spesso la presa dall’accumulatore, utilizzare la vite di ﬁg.

16-a. In caso contrario, utilizzare la vite di ﬁg. 16-b.

PASSO 9 – Collegamento dell’accumulatore all’automatismo

Per collegare l’accumulatore all’automatismo, procedere nel

modo seguente:

01. Connettere la presa “a pipetta” in colore NERO alla presa

“OUT” sull’accumulatore (ﬁg. 17);

02. Fissare la presa con la vite di sicurezza in dotazione, facen-

do riferimento alla ﬁg. 18.Nota – Se si prevede di scollega-

re spesso la presa dall’accumulatore, utilizzare la vite di ﬁg.

16-a. In caso contrario, utilizzare la vite di ﬁg. 16-b.

03. ATTENZIONE! – Per questioni di sicurezza, le ope-

razioni descritte in questo punto 03 devono essere

eseguite esclusivamente da un tecnico qualiﬁcato.

Accedere alla Centrale di comando dell’automatismo ed

inserire il connettore del cavo di alimentazione nella presa

della batteria tampone presente sulla Centrale. Per indivi-

duare questa presa, fare riferimento al manuale istruzioni

dell’automatismo da alimentare.

––– Nota generale –––

IMPORTANTE – Dopo aver collegato il prodotto all’automati-

smo, l’impianto potrebbe non essere subito operativo; questo

dipende dal fatto che l’accumulatore potrebbe essere scarico a

causa del normale processo di autoscarica che avviene nel tem-

po, anche quando il prodotto è a magazzino. In questo caso è

possibile procedere in due modi:

A) Scollegare l’accumulatore dalla Centrale di comando dell’au-

tomazione e attendere qualche giorno afﬁnchè il pannello foto-

voltaico riceva sufﬁciente luce solare per ricaricare l’accumulatore;

B) Procedere ad eseguire una ricarica veloce e completa dell’ac-

cumulatore utilizzando l’alimentatore di emergenza mod. MBC

(accessorio opzionale).

4 mm

10 mm

Italiano – 5

Italiano

COSA FARE SE... (guida alla risoluzione dei problemi)

• La Centrale di comando dell’automatismo non si accende

e l’alimentatore (mod. MBC) non da nessuna segnalazione.

Questo potrebbe dipendere dai collegamenti non corretti o dai ﬁli

elettrici non perfettamente inseriti. Oppure potrebbe essere l’ac-

cunulatore completamente scarico, per cui non in grado di dare

alcuna segnalazione: in questo caso è necessario operare una

ricarica rapida usando l’alimentatore (mod. MBC) o attendere

che il pannello fotovoltaico, correttamente collegato, cominci a

ricaricare l’accumulatore.

• L’accumulatore tende a scaricarsi troppo velocemente.

Questo potrebbe dipendere da un invecchiamento eccessivo del-

l’accunulatore per cui sarebbe opportuno sostituirlo; oppure la

causa potrebbe essere un uso troppo intensivo dell’automazione,

oltre i limiti d’impiego previsti in questo manuale, nel Capitolo 3.

• La accumulatore non si ricarica più.

Questo potrebbe dipendere da un malfunzionamento del pannel-

lo fotovoltaico a causa di una sua errata installazione; o da un

collegamento errato dei cavi; o da un malfunzionamento dell’ac-

cumulatore.

INTERVENTI DI MANUTENZIONE PERIODICA

In generale, il presente prodotto non necessita di manutenzioni

particolari; tuttavia, un controllo regolare nel tempo consente di

mantenere in efﬁcienza l’impianto.

Quindi, per effettuare una manutenzione corretta, veriﬁcare ogni

6 mesi che il pannello fotovoltaico non abbia accumulato sporci-

zia (foglie, sabbia, ecc.): questa potrebbe diminuire l’efﬁcienza.

Inoltre, è necessario veriﬁcare se è il caso di sostituire l’accumu-

latore che, per effetto dell’invecchiamento, potrebbe ridurre nel

tempo la sua autonomia.

Occorre tenere presente che la longevità dell’accumulatore è

inﬂuenzata soprattutto dalle alte temperature estive che accelle-

rano l’invecchiamento delle parti. Normalmente la vita media del-

l’accumulatore è di circa 4-5 anni; questa dipende anche dall’in-

tensità con la quale si usa l’automazione: l’ideale è non lasciare

che l’accumulatore si scarichi eccessivamente a causa di cicli di

manovre ravvicinati e prolungati nel tempo.

ATTENZIONE – L’eventuale sostituzione dell’accumulatore

deve essere eseguita esclusivamente da personale qualiﬁ-

cato ed esperto.

SMALTIMENTO

Smaltimento del prodotto

Questo prodotto è parte integrante dell'automazione, e dun-

que, deve essere smaltito insieme con essa.

Come per le operazioni d'installazione, anche al termine della vita

di questo prodotto, le operazioni di smantellamento devono

essere eseguite da personale qualiﬁcato.

Questo prodotto è costituito da vari tipi di materiali: alcuni posso-

no essere riciclati, altri devono essere smaltiti. Informatevi sui

sistemi di riciclaggio o smaltimento previsti dai regolamenti

vigenti sul vostro territorio, per questa categoria di prodotto.

Attenzione! – alcune parti del prodotto possono contenere

sostanze inquinanti o pericolose che, se disperse nell’ambiente,

potrebbero provocare effetti dannosi sull'ambiente stesso e sulla

salute umana.

Come indicato dal simbolo a lato, è vietato

gettare questo prodotto nei riﬁuti domesti-

ci. Eseguire quindi la “raccolta separata”

per lo smaltimento, secondo i metodi pre-

visti dai regolamenti vigenti sul vostro terri-

torio, oppure riconsegnare il prodotto al

venditore nel momento dell'acquisto di un

nuovo prodotto equivalente.

Inoltre, il prodotto contiene un accumulatore al piombo, cioè un

elemento estremamente inquinante se non smaltito opportuna-

mente. L'accumulatore deve essere rimosso e smaltito come

spiegato al paragrafo “Smaltimento dell’accumulatore”.

Attenzione! – i regolamenti vigenti a livello locale possono preve-

dere pesanti sanzioni in caso di smaltimento abusivo di questo

prodotto.

Smaltimento dell’accumulatore

Attenzione! – L’accumulatore contiene sostanze inquinanti e

quindi, non deve essere buttato nei riﬁuti comuni dopo averlo

rimosso. Occorre smaltirlo o riciclarlo utilizzando i metodi previsti

dalle normative vigenti nel vostro territorio.

6– Italiano

Italiano

CARATTERISTICHE TECNICHE DEI VARI COMPONENTI DEL PRODOTTO

AVVERTENZE: • Il prodotto KSM001 è prodotto da Nice S.p.a. (TV) I. Moovo è un marchio di Nice S.p.a. •Tutte le caratteristiche tecniche riportate, sono rife-

rite ad una temperatura ambientale di 20°C (± 5°C) • Nice S.p.a. si riserva il diritto di apportare modiﬁche al prodotto in qualsiasi momento lo riterrà necessario,

mantenendone comunque la stessa funzionalità e destinazione d’uso • KSM001 garantisce un numero minimo di 10 cicli di manovre al giorno, esclusivamente

con il pannello fotovoltaico correttamente orientato e nelle condizioni indicate nel Capitolo 3 alla voce “Limiti d’impiego”.

DICHIARAZIONE CE DI CONFORMITÀ

Nota: La presente Dichiarazione di Conformità raccoglie il contenuto delle singole dichiarazioni di conformità dei singoli prodotti citati; è aggiornata alla data

di edizione del presente manuale ed è stata riadattata per motivi editoriali. Copia della dichiarazione originale per ogni prodotto può essere richiesta a Nice

S.p.a. (TV) I

KSM001 è prodotto da NICE S.p.a. (TV) I; MOOVO è un marchio commerciale di proprietà di Nice S.p.a.

Il sottoscritto Lauro Buoro in qualità di Amministratore Delegato, dichiara sotto la propria responsabilità che il prodotto:

Nome produttore: NICE s.p.a.

Indirizzo: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italia

Tipo: Kit solare MOOVO

Modelli: KSM001

Accessori: Nessun accessorio

Risulta conforme a quanto previsto dalle seguenti direttive comunitarie, così come modiﬁcate dalla Direttiva 93/68/CEE del consi-

glio del 22 Luglio 1993:

• 89/336/CEE; DIRETTIVA 89/336/CEE DEL CONSIGLIO del 3 maggio 1989, per il riavvicinamento delle legislazioni degli Stati

membri relative alla compatibilità elettromagnetica.

Secondo le seguenti norme: EN 61000-6-2:2005, EN 61000-6-3:2001+A11:2004

Inoltre risulta conforme, limitatamente per le parti applicabili, alle seguenti norme:

EN 60335-1:1994+A11:1995+A1:1996+A13:1998 +A14:1998+A15:2000+A2:2000+A16:2001;

EN 60335-1:2002+A1:2004+A11:2004+A2 :2006+A12 :2006

Lauro Buoro (Amministratore Delegato)

PANNELLO FOTOVOLTAICO MSP

DESCRIZIONE DATI

Tensione nominale: 17 V

Potenza massima: 10 W

Temperatura d’impiego: - 40° C + 85° C

Dimensioni: 310 mm x 368 mm x 18 mm

Peso: 1,9 kg

Avvertenza – Il vetro del pannello fotovoltaico è testato per resistere alla grandine e a urti di media entità. In caso di grandine o urti particolarmente

consistenti, il vetro potrebbe danneggiarsi; in questi casi rivolgersi al Servizio Assistenza Tecnica Moovo.

ACCUMULATORE MBB

DESCRIZIONE DATI

Tensione nominale: 12 V

Potenza massima: 120 W

Capacità nominale della batteria: 20 Ah

Grado di protezione: IP 44

Temperatura d’impiego: - 20° C, + 50° C (quando è in carica con l’utilizzo dell’alimentatore di emergenza: 0° C, + 40° C)

Tempo di ricarica completa: 15 ore circa (con l’utilizzo dell’alimentatore di emergenza)

Dimensioni: 258 mm x 235 mm x 95 mm

Peso: 8 kg

Nota – Gli accumulatori utilizzati su MBB sono del tipo VRLA, “Valve Regulated Lead Acid Batteries” cioè ermetici regolati da valvola, e sono confor-

mi alla speciﬁca disposizione A67 del Regolamento IATA/ICAAO per le merci pericolose. MBB e KMS001 non sono quindi da considerarsi merce

pericolosa e possono essere trasportati senza alcun rischio per via aerea, via mare e su strada.

Français – 1

Français

AVERTISSEMENTS ET PRÉCAUTIONS GÉNÉRALES POUR LA SÉCURITÉ

La conception, la fabrication des dispositifs qui composent

le produit et les informations contenues dans ce guide res-

pectent pleinement les normes en vigueur en matière de

sécurité. Toutefois, une installation incorrecte peut causer

de graves blessures aux personnes qui effectuent le travail

et à celles qui utiliseront l’installation. Pour cette raison, au

cours de l’installation, il est important de suivre attentive-

ment toutes les instructions ﬁgurant dans ce guide.

Ne pas effectuer l’installation si le moindre doute persiste et

demander les éclaircissements nécessaires au Service après-

vente Moovo.

OPÉRER EN CONDITIONS DE SÉCURITÉ !

Attention – pour la sécurité des personnes, il est impor-

tant de respecter ces instructions.

Attention – Instructions importantes pour la sécurité :

conserver par conséquent ces instructions.

Respecter les consignes suivantes :

– effectuer exclusivement les connexions électriques pré-

vues dans ce guide : une exécution erronée des connexions

pourrait causer de graves dommages au système.

– le câble d’alimentation fourni est adapté pour une utilisa-

tion dans un environnement fermé. Il est donc obligatoire de

le protéger avec une posée dans le mur ou avec un conduit

extérieur.

– ne pas toucher avec des objets métalliques les parties

métalliques des prises qui sont sur le boîtier de l’accumulateur.

Compte tenu des situations de risque qui peuvent se vériﬁer

durant les phases d’installation et d’utilisation du produit, il

faut installer les dispositifs présents dans l’emballage en

respectant les recommandations qui suivent :

– ne pas effectuer de modiﬁcations sur des parties du dispositif

quelles qu’elles soient, en dehors de celles qui sont décrites

dans ce guide. Des opérations non autorisées ne peuvent que

provoquer des problèmes de fonctionnement. Le constructeur

décline toute responsabilité pour les dommages dérivant de pro-

duits modiﬁés arbitrairement.

– ne pas mettre les dispositifs à proximité de fortes sources de

chaleur ni les exposer à des ﬂammes vives ; Ces actions peuvent

les endommager et causer des problèmes de fonctionnement,

un incendie ou des situations de danger.

– éviter que les dispositifs puissent être immergées dans l’eau ou

dans d’autres substances liquides. Durant l’installation éviter que

les liquides puissent pénétrer à l’intérieur des dispositifs.

– les matériaux de l’emballage du produit doivent être mis au

rebut dans le plein respect des normes locales en vigueur.

Attention ! – Conserver avec soin cette notice pour faciliter les

éventuelles interventions futures de maintenance ou de mise au

rebut du produit.

CONNAISSANCE DU PRODUIT ET PRÉPARATION À L’INSTALLATION

CHAPITRE 1 – DESCRIPTION ET APPLICATION

KSM001 est un système d’alimentation à énergie solaire destiné

aux automatismes Moovo pour portails et de portes de garage

(fig. 1).

Toute autre utilisation doit être considérée comme impro-

pre ! Le constructeur ne répond pas des dommages résul-

tant d’une utilisation impropre du produit, différente de ce

qui est prévu dans cette notice.

Ce système exploite exclusivement la lumière solaire pour ali-

menter un automatisme, sans branchement au secteur élec-

trique.

Il est en mesure de fournir de l’énergie électrique de manière

continue et permanente et peut être utilisé n’importe où (par

exemple, pour automatiser un portail situé loin de l’arrivée du

courant).

Le système est composé d’un panneau photovoltaïque (mod.

MSP) et d’un accumulateur d’énergie électrique (mod. MBB) :

– le panneau photovoltaïque est un dispositif en mesure de

convertir la lumière solaire directement en énergie électrique.

– l’accumulateur est un dispositif qui stocke l’énergie électrique

produite par le panneau photovoltaïque durant les heures de

soleil et la rend disponible à toute heure du jour, y compris par

temps couvert. Ce dispositif est muni d’une poignée pour le

transport, d’une led qui signale l’état de fonctionnement et de

deux fiches qui servent à connecter le panneau photovoltaïque

et l’automatisme à alimenter. Quatre trous se trouvant sur la par-

tie arrière de l’accumulateur servent à le fixer sur un mur.

CHAPITRE 2 – COMPOSANTS POUR RÉALISER UN

SYSTÈME D’ALIMENTATION COMPLET

La fig. 2 montre tous les composants nécessaires pour réaliser

un système d’alimentation complet. Les composants sont :

a) Panneau photovoltaïque mod. MSP ;

b) Patte pour la fixation du panneau photovoltaïque ;

c) Petites pièces métalliques (vis, rondelles, etc.) ;

d) Accumulateur d’énergie électrique mod. MBB ;

e) Câble d’alimentation pour la connexion entre l’accumulateur

et un automatisme ;

f) Fiches femelles coudées ;

g) Vis pour la fixation de la fiche femelle coudée.

•Accessoires en option (non présents dans l’emballage)

KSM001 permet l’autonomie énergétique totale de l’installation

uniquement si le produit est utilisé dans le respect de toutes les

conditions indiquées dans le Chapitre 3. Si ces limites sont

dépassées, – par exemple, à cause d’un usage intense de l’au-

tomatisme qui conduit à dépasser le nombre maximum de cycle

de manœuvres conseillés – il peut y avoir une réduction de

l’énergie stockée dans l’accumulateur.

Pour ce type de problème, il existe un bloc d’alimentation (mod.

MBC – accessoire en option) à connecter temporairement sur le

secteur électrique. Cela permet de rétablir rapidement le niveau

de charge complète de l’accumulateur.

2– Français

Français

CHAPITRE 3 – VÉRIFICATIONS AVANT L’INSTALLATION

ET LIMITES D’UTILISATION DU PRODUIT

Pour s’assurer que le produit est adapté aux caractéristiques de

l’automatisme à alimenter, effectuer les vérifications décrites

dans ce chapitre et contrôler leur conformité également avec les

données techniques figurant dans le chapitre «Caractéristiques

techniques du produit »:

À proximité de l’automatisme à alimenter, identifier le point le

plus adapté pour installer le panneau photovoltaïque et le point le

plus adapté pour installer l’accumulateur, en tenant compte des

contraintes suivantes :

a) les limites d’utilisation décrites dans ce chapitre ;

b) la longueur du câble d’alimentation (3 m) et de celui du pan-

neau photovoltaïque (3 m) ;

c) l’espace disponible près de l’automatisme à alimenter.

De plus, effectuer les vérifications suivantes :

d) vérifier que les surfaces choisies pour fixer les deux dispositifs

sont d’un matériau solide et peuvent garantir une fixation stable.

e) Vérifier que chaque dispositif à installer se trouve dans une

position protégée, à l’abri des chocs accidentels.

f) En particulier, pour chaque dispositif, vérifier ce qui suit :

Panneau photovoltaïque

– vérifier que l’endroit choisi pour l’installation du panneau garantit

100% d’ensoleillement direct (plein soleil), tout au long de l’année.

– vérifier que le point choisi pour l’installation du panneau est

loin de la végétation, des murs ou d’autres situations qui peu-

vent créer des zones d’ombre, même partielle, sur sa surface

sensible. Attention ! – cette surface doit être irradiée par

les rayons solaires en tout point et de manière directe ;

une ombre partielle, même si de petites dimensions (due,

par exemple, à une feuille ou autre), réduit sensiblement la

capacité énergétique du panneau, par rapport aux valeurs

d’utilisation indiquées dans le graphique Ade ce chapitre.

– vérifier la possibilité d’orienter et d’incliner correctement le

panneau, en se référant aux instructions techniques du Chapitre 5.

Accumulateur

Pour assurer une efficacité optimale et une longue durée de

l’accumulateur, il est préférable d’installer ce dernier à un

endroit – à proximité de l’automatisme à alimenter – en mesure

de le protéger contre les hautes températures estivales et les

basses températures hivernales.

En effet, le rendement de la charge de l’accumulateur dé-

pend de la température de l’environnement dans lequel il est ins-

tallé : l’efficacité optimale s’obtient aux moyennes températures,

tandis qu’elle diminue sensiblement aux basses températures.

Par contre, la longévité de l’accumulateur est influencée

surtout par les hautes températures estivales qui accélèrent le

vieillissement des parties. Normalement la vie moyenne est

d’environ 4-5 ans ; elle dépend aussi de l’intensité d’utilisation

de l’automatisme. L’idéal est de ne pas laisser l’accumulateur

se décharger excessivement à cause de cycles de manœu-

vres rapprochés et prolongés dans le temps.

• Limites d’utilisation – Graphique A

Le graphique A indique le nombre maximum de cycles de

manœuvres qui peuvent être effectuées, avec un automatisme

MOOVO alimenté exclusivement avec KSM001, à un moment

donné de l’année solaire et suivant la zone géographique où se

trouve l’automatisme.

Le graphique A prend en considération 3 typologies de portails

et, pour chacune d’elles, il montre la courbe générée par le nom-

bre maximum de cycles de manœuvres pouvant être effectuées

dans une journée, par rapport à 100% des heures de lumière

solaire possibles sur un an.

– courbe «A» = portail de poids élevé (avec durée de 50 secon-

des de chaque cycle de manœuvres) ;

– courbe «B» = portail de poids moyen (durée de 40 secondes

de chaque cycle de manœuvres) ;

– courbe «C» = portail de poids léger (avec durée de 30 secon-

des de chaque cycle de manœuvres).

Attention – Si durant la journée le panneau photovoltaïque reste

dans l’ombre pendant une partie du temps (en particulier, de

10h00 à 14h00), le nombre des cycles de fonctionnement se

réduit proportionnellement aux heures manquantes d’exposition

du panneau au soleil.

Numero massimo

di cicli al giorno

Mois de l’année

GRAPHIQUE A

Pour les pays qui se trouvent au NORD de l’Équateur

Nombre maximum

de cycles par jour

Mois de l’année

GRAPHIQUE A

Pour les pays qui se trouvent au SUD de l’Équateur

Nombre maximum

de cycles par jour

Mois de l’année

GRAPHIQUE A

Pour les pays qui se trouvent à l’Équateur

CHAPITRE 4 – ÉPUISEMENT DE LA CHARGE ÉLEC-

TRIQUE DE L’ACCUMULATEUR

Durant le fonctionnement normal de l’automatisme, l’accumula-

teur signale l’état de charge épuisée par 1 clignotement cyclique

de la Led et des « bips » sonores : cette signalisation peut être

temporaire ou permanente. Dans les deux cas, il faut recharger

l’accumulateur en procédant de l’une des façons suivantes :

A) effectuer une recharge rapide de l’accumulateur en utilisant le

bloc d’alimentation mod. MBC, accessoire en option ;

B) limiter l’utilisation de l’automatisme en attendant que les

conditions de lumière s’améliorent et permettent ainsi la recharge

de l’accumulateur à travers le panneau photovoltaïque. Dans les

deux cas, l’avis de « charge épuisée » cesse quand le système

atteint une autonomie électrique sufﬁsante pour faire fonctionner

l’automatisme.

Français – 3

Français

ASSEMBLAGE ET CONNEXION DES DIFFÉRENTS COMPOSANTS

CHAPITRE 5

PHASE 1 – Assemblage de la patte de support du panneau

photovoltaïque

Assembler tous les composants de la patte de support à l’arrière

du panneau photovoltaïque, en procédant comme illustré ﬁg. 3.

Attention ! - La patte au dos du panneau doit être placée (ﬁg. 3-

b) suivant le type de position dans laquelle sera ﬁxé le panneau.

Pour choisir cette position voir la ﬁg. 6.

PHASE 2 – Positionnement du panneau photovoltaïque

Attention ! – Pour le bon fonctionnement du panneau il faut

que celui-ci soit positionné avec beaucoup de précision à

l’endroit choisi. Ensuite, après avoir effectué les vériﬁcations

indiquées au Chapitre 3, suivre scrupuleusement les instructions

ci-après : en ligne de principe, le panneau doit être positionné de

manière à pouvoir recevoir le maximum de la lumière solaire dans

l’espace de la journée et tout au long de l’année. Cela signiﬁe

que son orientation sur le plan horizontal et l’inclinaison sur le

plan vertical doivent être calculées en fonction de l’endroit où le

panneau est installé.

•Déﬁnir l’orientation correcte du panneau sur le plan hori-

zontal, en procédant de la façon suivante :

a) Déterminer sur le lieu de l’installation, les points cardinaux du

NORD et du SUD, en utilisant une boussole ou une carte géo-

graphique du lieu.

b) Orienter ensuite le panneau en direction NORD ou SUD, sur la

base des considérations suivantes :

– si le lieu de l’installation se trouve dans un pays au Nord de

l’équateur (États-Unis ; Europe ; Russie ; etc.) le panneau

doit être orienté exactement vers le SUD ;

– si le lieu de l’installation se trouve dans un pays au Sud de

l’équateur (Amérique latine ; Australie ; Indonésie ; etc.) le

panneau doit être orienté exactement vers le NORD ;

Pour plus de précision, se référer à la ﬁg. 4.

•Déﬁnir l’orientation correcte du panneau sur le plan verti-

cal, en procédant de la façon suivante :

Considérant qu’il est préférable d’obtenir le rendement maxi-

mum du panneau dans la période hivernale, c’est-à-dire quand

le nombre d’heures de lumière solaire est moins important qu’en

été, il faut orienter le panneau avec une inclinaison telle qu’il

reçoit les rayons du soleil perpendiculairement à sa surface sen-

sible (incidence frontale).

Cette inclinaison correspond à la latitude du lieu et peut être rele-

vée sur n’importe quelle carte géographique : par exemple,

Madrid a une latitude de 40°; Venise de 45°; Londres d’environ

50° etc. Pour plus de précision, se référer à la ﬁg. 5.

PHASE 3 – Fixation du panneau photovoltaïque à l’endroit

choisi

Après avoir établi avec exactitude la position du panneau, le ﬁxer

sur la surface choisie, comme illustré ﬁg. 6.

PHASE 4 – Fixation de l’accumulateur à l’endroit choisi

Après avoir effectué les vériﬁcations indiquées dans le Chapitre 3

et établi avec exactitude la position de l’accumulateur, le ﬁxer sur

la surface choisie, comme illustré ﬁg. 13.Note – utiliser les 2 vis

du bas seulement si l’on souhaite ancrer l’accumulateur de

manière ﬁxe et non amovible.

PHASE 5 – Passage des câbles

ATTENTION ! – Pour des questions de sécurité, les opé-

rations décrites dans cette Phase 5 doivent être exécu-

tées exclusivement par un technicien qualiﬁé.

Après avoir ﬁxé le panneau et l’accumulateur, passer le câble du

panneau à travers la gaine ou le conduit de protection, en le por-

tant jusqu’à l’accumulateur.

En se référant au guide d’instructions de l’automatisme à alimen-

ter, enlever le couvercle de protection de la logique de com-

mande. Passer ensuite à travers l’automatisme (où passent les

autres câbles) l’extrémité du câble d’alimentation avec les ﬁls

dénudés et faire sortir le câble de l’automatisme à travers le

presse-étoupe prévu à cet effet. Passer ensuite le câble à travers

l’éventuel conduit de protection en le portant jusqu’à l’accumu-

lateur.

Attention ! –Ne pas connecter le câble d’alimentation à la

logique ; laisser ouvert l’accès à la logique et ne pas visser le

presse-étoupe.

PHASE 6 – Assemblage de la ﬁche femelle coudée sur le

câble du panneau photovoltaïque

Si le câble est trop long, on peut le raccourcir en faisant attention

à dénuder les ﬁls de manière que leur longueur résulte identique

à celles qui sont indiquées dans la ﬁgure ci-après (attention ! –

des longueurs différentes compromettent l’assemblage succes-

sif de la ﬁche).

Monter ensuite la ﬁche femelle coudée de couleur GRISE à

l’extrémité du câble du panneau, de la façon suivante :

01. Enﬁler sur le câble les différents éléments qui composent la

ﬁche, en respectant l’ordre indiqué ﬁg. 7 ;

ATTENTION ! – Ne pas modiﬁer le cavalier électrique pré-

sent sur le connecteur (ﬁg. 8).

02. En utilisant un tournevis à fente, ﬁxer sur le connecteur le

conducteur rouge à la borne n° 1 et le conducteur noir à

la borne de la prise de terre (4) (ﬁg. 9):

Note – Les numéros et les symboles de référence sont

imprimés sur le connecteur, en bas par rapport aux bornes

et sur la face opposée.

03. Après avoir ﬁxé les deux conducteurs, insérer le connecteur

dans sa protection (ﬁg. 10).

Important – La position correcte du connecteur est

celle avec le symbole de la prise de terre vers le bas

(voir la ﬁg. 10) ;

04. Ensuite, tirer le câble vers l’extérieur de la ﬁche et insérer

dans celle-ci la rondelle et le joint (ﬁg. 11-a-b). Enﬁn, visser

le presse-étoupe (ﬁg. 11-c) à l’aide d’une clé, de façon à

obtenir une fermeture complètement hermétique.

05. Après avoir assemblé la ﬁche femelle, positionner le joint

IMPORTANT ! Le câble d’alimentation fourni est adapté

pour une utilisation dans un environnement fermé. Il est

donc obligatoire de le protéger avec une posée dans le

mur ou avec un conduit extérieur.

4 mm

10 mm

4– Français

Français

fourni sur la face de connexion de la ﬁche (ﬁg. 12).

PHASE 7 – Montage de la ﬁche femelle coudée sur le câble

d’alimentation

Si le câble est trop long, on peut le raccourcir en faisant attention

à dénuder les ﬁls de manière que leur longueur résulte identique

à celles qui sont indiquées dans la ﬁgure ci-après (attention ! –

des longueurs différentes compromettent l’assemblage succes-

sif de la ﬁche).

Monter ensuite la ﬁche femelle coudée de couleur NOIRE à

l’extrémité du câble d’alimentation, de la façon suivante :

01. Enﬁler sur le câble les différents éléments qui composent la

ﬁche, en respectant l’ordre indiqué ﬁg. 7 ;

ATTENTION ! – Ne pas modiﬁer le cavalier électrique pré-

sent sur le connecteur (ﬁg. 8).

02. En utilisant un tournevis à fente, ﬁxer le conducteur bleu à

la borne n° 1 et le conducteur marron à la borne de la

prise de terre du connecteur (4) (ﬁg. 9):

Note – Les numéros et les symboles de référence sont

imprimés sur le connecteur, en bas par rapport aux bornes

et sur la face opposée.

03. Après avoir ﬁxé les deux conducteurs, insérer le connecteur

dans sa protection (ﬁg. 10).

Important – La position correcte du connecteur est

celle avec le symbole de la prise de terre vers le bas

(voir la ﬁg. 10) ;

04. Ensuite, tirer le câble vers l’extérieur de la ﬁche et insérer

dans celle-ci la rondelle et le joint (ﬁg. 11-a-b). Enﬁn, visser

le presse-étoupe (ﬁg. 11-c) à l’aide d’une clé, de façon à

obtenir une fermeture complètement hermétique.

05. Après avoir assemblé la ﬁche femelle, positionner le joint

fourni sur la face de connexion de la ﬁche (ﬁg. 12).

PHASE 8 – Connexion du panneau photovoltaïque à l’accu-

mulateur

Pour connecter le panneau à l’accumulateur, procéder de la

façon suivante :

01. Connecter la ﬁche femelle coudée de couleur GRISE à la

prise « IN » sur l’accumulateur (ﬁg. 14) ;

02. Fixer la ﬁche avec la vis de sécurité fournie en se référant à

la ﬁg. 15.Note - Si l’on prévoit de déconnecter souvent la

ﬁche de l’accumulateur, utiliser la vis de la ﬁg. 16-a. Sinon,

utiliser la vis de la ﬁg. 16-b.

PHASE 9 – Connexion de l’accumulateur à l’automatisme

Pour connecter l’accumulateur à l’automatisme, procéder de la

façon suivante :

01. Connecter la ﬁche femelle coudée de couleur NOIRE à la

prise « OUT » sur l’accumulateur (ﬁg. 17) ;

02. Fixer la ﬁche avec la vis de sécurité fournie en se référant à

la ﬁg. 18.Note - Si l’on prévoit de déconnecter souvent la

ﬁche de l’accumulateur, utiliser la vis de la ﬁg. 16-a. Sinon,

utiliser la vis de la ﬁg. 16-b.

03. ATTENTION ! – Pour des questions de sécurité, les

opérations décrites dans ce point 03 doivent être

exécutées exclusivement par un technicien qualiﬁé.

Accéder à la logique de commande de l’automatisme et

brancher le connecteur du câble d’alimentation dans la

prise de la batterie tampon présente sur la logique. Pour

identiﬁer cette prise, se référer au guide d’ instructions de

l’automatisme à alimenter.

––– Note générale –––

IMPORTANT – Après avoir connecté le produit à l’automatisme,

l’installation pourrait ne pas être immédiatement opérationnelle ;

cela dépend du fait que l’accumulateur pourrait être complète-

ment épuisé à cause du processus normal d’autodécharge qui

se vériﬁe avec le temps, y compris quand le produit est stocké.

Dans ce cas on peut procéder de deux façons différentes :

A) Déconnecter l’accumulateur de la logique de commande de

l’automatisme et attendre quelques jours que le panneau photo-

voltaïque reçoive sufﬁsamment de lumière solaire pour recharger

l’accumulateur ;

B) Effectuer une recharge rapide et complète de l’accumulateur

en utilisant le bloc d’alimentation de secours mod. MBC (acces-

soire en option).

4 mm

10 mm

Français – 5

Français

QUE FAIRE SI… (Guide à la résolution des problèmes)

• La Logique de commande de l’automatisme ne s’allume

pas et le bloc d’alimentation (mod. MBC) ne donne aucun

signal.

Cela pourrait dépendre de connexions erronées ou des fils élec-

triques mal connectés. Ou bien l’accumulateur pourrait être

complètement épuisé et donc incapable de donner la moindre

signalisation : il faut effectuer dans ce cas une recharge rapide

en utilisant le bloc d’alimentation (mod. MBC) ou attendre que le

panneau photovoltaïque, correctement connecté, commence à

recharger l’accumulateur.

• L’accumulateur a tendance à se décharger trop rapidement.

Cela pourrait dépendre d’un vieillissement excessif de l’accumu-

lateur rendant son remplacement nécessaire ; ou bien la cause

pourrait être une utilisation trop intensive de l’automatisme, au-

delà des limites d’emploi prévues dans ce manuel, dans le Cha-

pitre 3.

• L’accumulateur ne se recharge plus.

Cela pourrait dépendre d’un mauvais fonctionnement du pan-

neau photovoltaïque due à une installation incorrecte ; ou à une

erreur de connexion des câbles ; ou à un mauvais fonctionne-

ment de l’accumulateur.

INTERVENTIONS DE MAINTENANCE PÉRIODIQUE

En général, le présent produit n’a pas besoin d’être soumis à une

maintenance particulière ; toutefois, un contrôle régulier dans le

temps permet de garantir le bon fonctionnement de l’installation.

Par conséquent, pour effectuer une maintenance correcte, véri-

ﬁer tous les 6 mois que le panneau photovoltaïque n’a pas accu-

mulé de saletés (feuilles, sable, etc.) : cela pourrait en diminuer

l’efﬁcacité.

Par ailleurs, il faut vériﬁer s’il est nécessaire de remplacer l’accu-

mulateur, qui par effet du vieillissement pourrait réduire son auto-

nomie dans le temps.

Il faut tenir compte du fait que la longévité de l’accumulateur est

inﬂuencée surtout par les hautes températures estivales qui

accélèrent le vieillissement des parties. Normalement la vie

moyenne de l’accumulateur est d’environ 4-5 ans ; elle dépend

aussi de l’intensité d’utilisation de l’automatisme : l’idéal est de

ne pas laisser l’accumulateur se décharger excessivement à

cause de cycles de manœuvres rapprochés et prolongés dans le

temps.

ATTENTION – Le remplacement éventuel de l’accumulateur

doit être effectué exclusivement par du personnel qualiﬁé et

expérimenté.

MISE AU REBUT

Mise au rebut du produit

Ce produit est partie intégrante de l’automatisme et doit

donc être mis au rebut avec ce dernier.

Comme pour l’installation, à la ﬁn de la durée de vie de ce pro-

duit, les opérations de démantèlement doivent être effectuées

par du personnel qualiﬁé.

Ce produit est constitué de différents types de matériaux : cer-

tains peuvent être recyclés, d’autres doivent être mis au rebut.

Informez-vous sur les systèmes de recyclage ou de mise au

rebut prévus par les règlements, en vigueur dans votre pays,

pour cette catégorie de produit.

Attention ! – certains composants du produit peuvent contenir

des substances polluantes ou dangereuses qui pourraient avoir

des effets nuisibles sur l’environnement et sur la santé des per-

sonnes s’ils étaient jetés dans la nature.

Comme l’indique le symbole ci-contre, il est interdit de jeter ce

produit avec les ordures ménagères. Par

conséquent, utiliser la méthode de la « col-

lecte sélective » pour la mise au rebut des

composants conformément aux prescrip-

tions des normes en vigueur dans le pays

d’utilisation ou restituer le produit au ven-

deur lors de l’achat d’un nouveau produit

équivalent.

De plus, le produit contient un accumulateur au plomb, c’est-à-

dire un élément extrêmement polluant s’il n’est pas correctement

mis au rebut. L’accumulateur doit être retiré et mis au rebut

conformément aux indications du paragraphe « Mise au rebut de

l’accumulateur ».

Attention ! – les règlements locaux en vigueur peuvent appliquer

de lourdes sanctions en cas d’élimination illicite de ce produit.

Mise au rebut de l’accumulateur

Attention ! – L’accumulateur contient des substances polluantes

et ne doit donc pas être jeté avec les ordures ménagères après

l’avoir retiré de l’installation. Il faut le mettre au rebut ou le recy-

cler en adoptant les méthodes prévues par les normes en

vigueur dans votre territoire.

6– Français

Français

CARACTÉRISTIQUES TECHNIQUES DES DIFFÉRENTS COMPOSANTS DU PRODUIT

ACCUMULATEUR MBB

AVERTISSEMENTS : • Le produit KSM001 est produit par NICE S.p.a. (TV) I. Moovo est une marque de Nice S.p.a. •Toutes les caractéristiques techniques

indiquées se réfèrent à une température ambiante de 20 °C (± 5 °C) • Nice S.p.a. se réserve le droit d’apporter des modiﬁcations au produit à tout moment si elle

le jugera nécessaire, en garantissant dans tous les cas les mêmes fonctions et le même type d’utilisation prévu • KSM001 garantit un nombre minimum de 10

cycles de manœuvres par jour, exclusivement avec le panneau photovoltaïque correctement orienté et dans les conditions indiquées dans le Chapitre 3 au para-

graphe « Limites d’utilisation ».

PANNEAU SOLAIRE PHOTOVOLTAÏQUE MSP

DÉCLARATION CE DE CONFORMITÉ

Note : La présente Déclaration de conformité réunit le contenu des diverses déclarations de conformité de chaque produit cité ; elle est mise à jour à la date

d’édition du présent manuel et a été réélaboré pour des raisons d’édition. Une copie de la déclaration originale pour chaque produit peut être demandée à

Nice S.p.a. (TV) I.

KSM001 est produit par NICE S.p.a. (TV) I ; MOOVO est une marque commerciale dont Nice S.p.a. est propriétaire.

Je soussigné Lauro Buoro en qualité d’Administrateur Délégué, déclare sous mon entière responsabilité que le produit :

Nom du producteur : NICE s.p.a.

Adresse : Via Pezza Alta 13, 31046 Z.I. Rustignè, Oderzo (TV) Italie

Type : Kit solaire MOOVO

Modèles : KSM001

Accessoires : Aucun accessoire

Résulte conforme à ce qui est prévu par les directives communautaires suivantes, modiﬁées par la directive 93/68/CEE du conseil

du 22 juillet 1993 :

• 89/336/CEE ; DIRECTIVE 89/336/CEE DU CONSEIL du 3 mai 1989, concernant l’harmonisation des législations des États

membres relatives à la compatibilité électromagnétique.

Selon les normes suivantes : EN 61000-6-2:2005, EN 61000-6-3:2001+A11:2004

Il résulte également conforme, pour ce qui est des parties applicables, aux normes suivantes :

EN 60335-1:1994+A11:1995+A1:1996+A13:1998 +A14:1998+A15:2000+A2:2000+A16:2001;

EN 60335-1:2002+A1:2004+A11:2004+A2:2006+A12:2006

Lauro Buoro (Administrateur Délégué)

DESCRIPTION DONNÉES

Tension nominale : 12 V

Puissance maximum : 120 W

Capacité nominale de la batterie : 20 Ah

Indice de protection : IP 44

Température d’emploi : - 20° C, + 50° C (quand elle est en charge avec l’utilisation du bloc d’alimentation de secours : 0 °C,

+ 40 °C)

Temps de recharge complète : 15 heures environ (avec l’utilisation du bloc d’alimentation de secours)

Dimensions : 258 mm x 235 mm x 95 mm

Poids : 8 kg

Nota – Les accumulateurs utilisés sur MBB sont du type VRLA, « Valve Regulated Lead Acid Batteries » c’est-à-dire étanches réglées par une sou-

pape, et sont conformes à la disposition spéciﬁque A67 du Règlement IATA/ICAAO pour les marchandises dangereuses. Les produits MBB et

KMS001 ne doivent pas être considérés comme marchandise dangereuse et peuvent être transportés sans aucun risque par voie aérienne, mari-

time et sur route.

DESCRIPTION DONNÉES

Tension nominale : 17 V

Puissance maximum : 10 W

Température d’utilisation : - 40° C + 85° C

Dimensions : 310 x 368 x 18 mm

Poids : 1,9 kg

Avertissement – Le verre du panneau photovoltaïque est testé pour résister à la grêle et à des impacts de moyenne entité. En cas de grêle ou d’im-

pacts particulièrement violents, le verre pourrait s’endommager ; dans ce cas s’adresser au SAV Moovo.

Table of contents

Languages:

Popular Solar Panel manuals by other brands

Megasun

Megasun ST-2000 Installation instructions and owner's manuals

Sunman

Sunman eArche installation manual

Solar Frontier

Solar Frontier SolarSet 2.0 Installation and operating manual

Schweizer

Schweizer Solrif XL installation manual

matson

matson MA1101 Guide

Samlexpower

Samlexpower ADJ-28 owner's manual

Viessmann

Viessmann Vitosol 200-T Service instructions

ALDEN

ALDEN PACK KITECO installation guide

patura

patura 144250 Installation and mounting instructions

Sonnenkraft

Sonnenkraft DBP20 manual

Oregon Scientific

Oregon Scientific STC800 user manual

REYNAERS

REYNAERS BS 30 Solar manual

IBC SOLAR

IBC SOLAR AeroFix 15-S installation instructions

Goodwe

Goodwe PVBM installation manual

ReneSola

ReneSola A Series Installation & maintenance manual

PHOTOWATT

PHOTOWATT PW72HT-CB-XF manual

SolarWorld

SolarWorld Suntub Design and installation manual

LG LG Q1K-V5 Series installation manual

moovo KSM001 Product manual

Popular Solar Panel manuals by other brands
