Uclan Denys H.265 User manual

User manual English language
Digital DVB-S / S2 / T2-MI / MS HDTV
receiver / IPTV / OTT mediaplayer
Denys H.265 Premium

CAUTION!
To avoid the risk ofelectric shock,do notdisassemble the receiver.
There are no user-serviceable parts inside.
Refer servicing to qualified service personnel.
This receiver was manufactured in accordance with international safety standards.
Please read the following precautions carefully.
Safety Instructions and Precautions:
- Power supply network connection (100-240V ~ 50/60Hz)
• Connect this receiver only to the type of network indicated on the label
• Unplug the receiver from the electrical outletbefore beginning any maintenance or installation
- Connecting to antenna
• Disconnect the receiver from the network before connecting or disconnecting the cable from the
antenna
• Failure to do so may resultin damage to the receiver or antenna
**
- Connecting to a TV
• Unplug the receiver from the electrical outletbefore connecting or disconnecting the cable from
the TV
Failure to comply may result in damage to the receiver or TV
- Liquids
• The receiver mustnot be exposed to liquids of ANY kind!
**
- Cleaning
• Unplug the receiver from the electrical outletbefore cleaning
• To remove dust,use a light damp cloth, withoutsolvents
**
- Ventilation
• Do not place the receiver on furniture or carpets
• Do not place any objects on top of the receiver
• Do not restrictair circulation around the receiver
****
- Earthing
• The antenna cable must be grounded!
**
- Foreign objects
• Do not insert anything through the openings in the receiver,since you can touch a hazardous
voltage point or damage the receiver
- Location
• Use the receiver indoors, to avoid damaging it by weather
• Do not install the receiver near a radiator or other heat source
• Dropping the product may result in personal injury and serious damage to the receiver
- Lightning, storm
• Unplug the receiver from the wall outlet and disconnect the antenna during a lightning storm or
when unused for long periods of time
• This will preventdamage to the circuit due to lightning or voltage fluctuations
**- Repair
• If it is necessary to repair, itis necessary to be sure of the qualification of the service
• Unauthorized repairs can lead to additional damage

- FRONT PANEL:
•Digital channel / time display
Displays the current channel number or time (depending on the menu setting)
•LED status indicator
Displays the current status of the receiver (red / green)
•Receiver of IR signals
The sensor of the IR signals from remote control
- REAR AND SIDE PANELS:
•LNB IN
Satellite dish connection. Use F-type plug only!
•AV
Composite AV output for old (CRT) TV-set connection
•SPDIF
Digital audio output
•HD OUT
High quality digital audio and video output (up to 1080p60Hz)
•ETHERNET
Ethernet LAN connection to network 10/100Mbps
•DC 12V
Power socket. Attention! You must use the original power adapter included inthe box!
Output adapter: 12 volts
•LED/IR
To connect an external IR sensor with LED display
•2 USB ports
Used to play media files, update software and work with WiFi / 3G / USB dongles
•RECOVERY (emergency button)
Used to enter procedure emergency update software for repair system files.

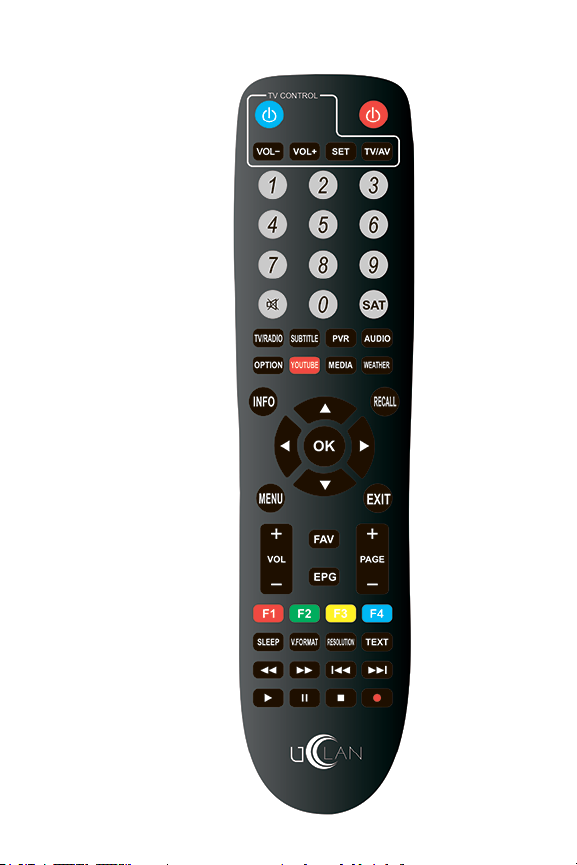

REMOTE CONTROL with LEARNING FUNCTION

Note: Learning functions procedure manual placed on the bottom ofremote control unit!
Button Function Button Function
On/Off STB power supply + PAGE -
Change channel + or -
Mute 0 ~ 9 Direct input channel number
AUDIO Choose audio SAT Call satellites list
MENU Show Main menu EXIT Exit to last menu
OK
Perform action
← → For move in menu
LEFT/RIGHT
↑ ↓
For move in menu
UP/DOWN
EPG Call EPG (Electronic
Program Guide)
INFO
Show channel or event
Information
TV/RADIO Switch between TV and
RADIO
FAV Show Favorites list RECALL Last channel call
SUBTITLE
Subtitles
TEXT Teletext mode
SLEEP
Sleep timer
REC Press for record
F1-F4
Programmable buttons
V.FORMAT Change screen format
OPTION
Options button
RESOLUTION Change screen resolution
Stop play or record PAUSE Press for PAUSE
Press for Rewind Press for Fast Forward
YouTube Directly open YouTube app Media Directly open USB
resources
Weather Directly open Weather app TV Control Learning buttons for TV
SET

- INSTALLATION
Connection antenna
Connect your dish to LNB IN
Using HDTV cable
For digital television, itis recommended to connect using an HD cable.
In case the TV has an input HD connector, it is advisable to use it to geta better image quality.
Using RCA cable
If no HD input on your TV-set, then can connect STB to TV-set using the RCA cable.
- START USING STB
Switch ON STB
Plug the STB power adapter into an electrical outlet.
Press the power button located on the remote control.
First installation and channels search
The first time you turn on the receiver, you will see the First install menu:
In this menu, you can select the menu language and go to the antenna setup:

In the antenna setup menu, you must selectthe satellites available to you, setthe corresponding
LNB settings and DiSEqC switches. Then you can start the search by pressing the red button.
... when the search is over, you will see a listof the channels found.

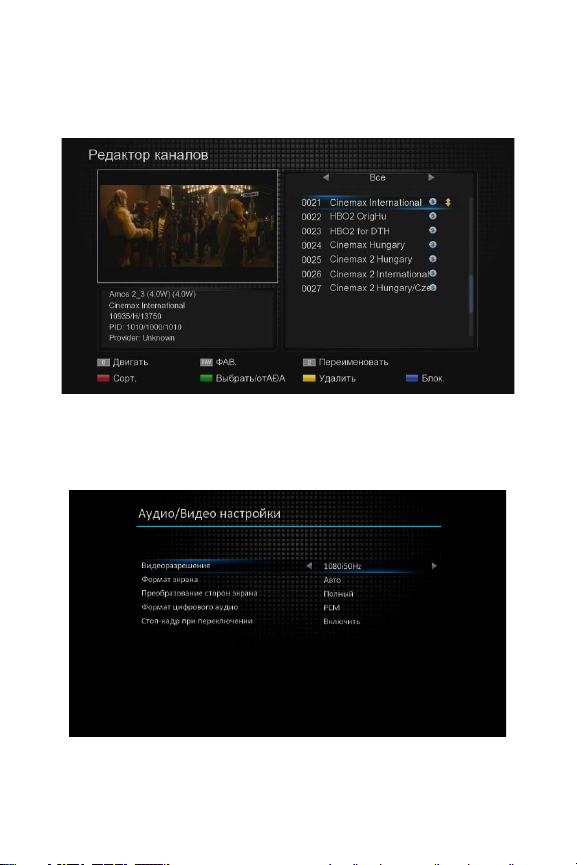

Channels editor
After searching, you can edit the channel list if you want.
To do this, go to the Channel Editor:
Using the function buttons, you can edit the channel list according to your preferences.
Audio/Video settings
If necessary,you can adjustthe format and resolution (quality) of the image,and also configure
the digital audio output using the Audio / Video settings menu:
- Access password
If the receiver asks for an access password, enter it ... By default, the factory password is 0000.

- EPG (Electronic Program Guide – TV Guide)
TV Gude:Electronic program guide for the week ahead, provided by the operator for each
received satellite channel. To enter the program, press the EPG button on the remote control.
There are 2 options for displaying the TV guide: vertical and horizontal.

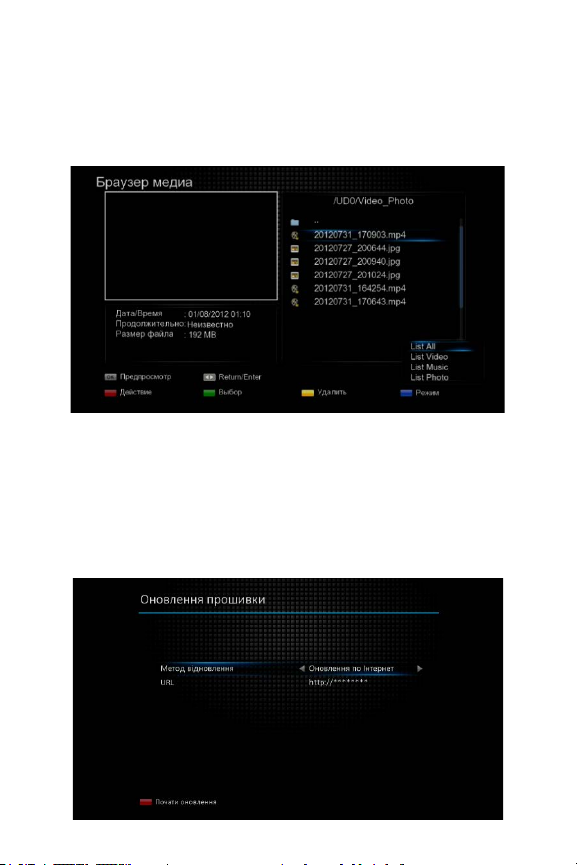

- Mediaplayer
Denys H.265 allows you to play high-quality media files on USB or on the local network using
SAMBA or DLNA.
- DLNA
Denys H.265 Allows you to work with DLNA, for this there is no need to make any special
settings: DLNA function is enabled and works constantly.
- Connecting to the Internet
To connect to the network, Denys H.265 is equipped with an Ethernet LAN port, and also
supports the connection of external USB-WiFi or USB-3G adapters.
- Software update
Software updates for Denys H.265, can be found in the receiver menu:

TECHNICAL SPECIFICATIONS
In accordance with the Directive 2012/19/UE of the European Parliament and of the Council of 4
July 2012 on waste electrical and electronic equipment, the device is to be properly disposed of
onceitslifetimeisover.The device cannot be disposed of with the municipal waste.Thedevice
consists of metal, polymer and electrical elements. The device is to be disposed of at an e-waste
collection point. We hereby inform that the main objective of the European regulations and of the
Act of 11 September 2015 on waste electrical and electronic equipment is to limit the amount of
waste from equipment, ensure an adequate level of collection, recovery and recycling of waste
electrical as well as increase public awareness of the equipment’s harmful effect on natural
environment.
CORRECT DISPOSAL OF ELECTRICAL EQUIPMENT PRESERVES VALUABLE RESOURCES
AND PREVENTS THE NEGATIVE IMPACT THAT IMPROPERLY HANDLED WASTE
ELECTRICAL MAY HAVE ON HUMAN HEALTH AND ENVIRONMENT.
Tuner
Frequency range
950 ~ 2150MHz
Input level
-80 ~ -20dBm
Modulation
DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,
8/9, 9/10, (QPSK) 3/5, 2/3, 3/4, 5/6,
8/9, 9/10 (8PSK), 16APSK, 32APSK
Video
Decoder format
MPEG2/4, H.264, H265, AVS,AVS
plus, JPEG/MJPEG HD
Picture resolutions
HD 1.4 (1080p, 1080i, 720p, 576p,
480p)
Picture format
4:3, 16:9, Auto
Outputs
HD OUT(1.4), CVBS
Audio
Decoder format
MPEG1, MPEG2 Layer 1&2, Dolby
Digital AC3, AAC/HE-AAC, MP3
Audio outputs
RCAx2(L/R), DIGITAL OUT
USB2.0 x 2
Volume support
No limited
Data formats supported
MP3, WMA, JEPG, BMP, AVI, MKV
and others
Power supply
Power adapter
100~240V 50/60Hz (external power
supply) to 12v DC
Maximum energy
consumption
10W
Energy consumption in
STBY mode
<0.5W

Інструкція користувача Українська мова
Цифровий DVB-S / S2 / T2-MI / MS HDTV
приймач / IPTV / OTT медіаплеєр
Denys H.265 Premium

ПОПЕРЕДЖЕННЯ!
Щоб не наразитися на ризик ураження електричним струмом, не розбирайте приймач.
Всередині немає частин для користувача.
Для обслуговування приладу звертайтеся до кваліфікованого обслуговуючого персоналу.
Цей приймач був виготовлений відповідно до міжнародних норм безпеки.
Будь ласка, уважно прочитайте наступні запобіжні заходи.
Інструкції з техніки безпеки та заходи безпеки:
- Електромережа підключення блоку живлення (100-240V ~ 50 / 60Hz)
• Підключайте приймач тільки до мереж, типу зазначеного на етикетці.
• Вимкніть приймач від електромережі, перед початком будь-якої процедури технічного
обслуговування або установки.
- Підключення до антени
• Відключіть приймач від мережі перед підключенням або відключенням кабелю від антени.
• Невиконання цієї вимоги може призвести до пошкодження приймача або антени.
**
- Підключення до телевізора
• Вимкніть приймач від електромережі перед підключенням або відключенням кабелю від
телевізора.
Невиконання вимоги може призвести до пошкодження приймача чи телевізора.
- Рідини
• Приймач не повинен піддаватися впливу рідини БУДЬ-ЯКОГО роду!
**
- Чистка
• Вимкніть приймач від електромережі перед чищенням.
• Для очищення від пилу використовуйте легку вологу ганчірку, без розчинників.
**
- Вентиляція
• Не ставте приймач на м'які меблі або килими.
• Не ставте зверху приймача будь-які предмети.
• Не обмежуйте циркуляцію повітря навколо приймача.
****
- Заземлення
• Антенний кабель повинен бути заземлений.
**
- Сторонні об'єкти
• Не вставляйте нічого через отвори в приймачу, тому що можна торкнутися точки
небезпечної напруги або пошкодити приймач.
- Місцезнаходження
• Використовуйте приймач в приміщенні, щоб уникнути пошкодження його погодою.
• Не встановлюйте приймач поруч з радіатором або іншим джерелом тепла.
• Падіння продукту може призвести до травми і серйозних пошкоджень приймача.
- Гроза, блискавка
• Вимкніть приймач від розетки і від'єднайте антену під час грози або при невикористанні
протягом тривалих періодів часу.
• Це запобіжить пошкодження схеми через блискавку або перепадів напруги.
**
- Ремонт
• При необхідності ремонту, треба бути впевненим у кваліфікації ремонтної служби.
• Несанкціонований ремонт може призвести до додаткового збитку.

- ПЕРЕДНЯ ПАНЕЛЬ:
•Цифровий індикатор каналу / часу
Відображає номер поточного каналу або час (в залежності від настройки меню)
•Світлодіодний індикатор стану
Відображає поточний стан приймача (червоний / зелений)
•Приймач ІЧ-сигналів пульта
Датчик пристрою ІЧ-сигналів пульта дистанційного керування
- ЗАДНЯ ТА БІЧНАПАНЕЛІ:
•LNB IN
Підключення супутникової антени
•AV
Композитний відеовихід для підключення ТВ
•SPDIF
Цифровий аудіовихід
•HD OUT
Високоякісний цифровий аудіовідеовихід
•ETHERNET
Підключення до мережи Ethernet LAN 10/100Mbps
•DC 12V
Підключення до адаптера живлення. Увага! Необхідно використовувати оригінальний
адаптер живлення з комплекту поставки! Вихід адаптера: 12 вольт постійного струму:
•LED/IR
Для підключення зовнішнього приймача ІК сигналів пульта, виносного LED дисплея
•USB порти (2 шт)
Використовуються для відтворення медіа файлів, оновлення ПЗ, та роботи з WiFi / 3G
•КНОПКА
Для екстреного оновлення для відновлення системних файлів.

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ ЗФУНКЦІЄЮ НАВЧАННЯ

Примітка: Посібник з функцій навчання функцій розміщений на нижній частині пульта
дистанційного керування!
Кнопка ФункціяКнопка Функція
Вкл./Викл. живлення
приймача + PAGE -
Перемикання каналів
Відключення звуку при
перегляді каналів 0 ~ 9 Для прямого перемикання на бажаний канал
AUDIO Вибір аудіодоріжки SAT Виклик списку супутників
MENU Демонстрація головного
меню або повернення до
попереднього меню EXIT Повернення до
попереднього меню
OK
Запуск обраної дії
← → Для пересування курсору
ВПРАВО/ВЛІВО
↑ ↓
Для перемикання каналів,
або пересування курсора
ВВЕРХ/ВНИЗ
EPG Виклик функції EPG
(електронного програмного
гіда: Телегід)
INFO
Показ інформації поточної
програми і каналу
TV/RADIO Перемикання між режимами
Радіо і ТБ
FAV Показ фаворитних списків RECALL Повернення до
попереднього каналу
SUBTITLE Субтитри TEXT Режим Телетексту
SLEEP Виклик таймера сну REC Для запису програми
F1-F4 Програмовані кнопки V.FORMAT Перемикання формату
екрану
OPTION Кнопка виклику опцій RESOLUTION Перемикання дозволу екрану
Зупинка запису програми PAUSE Використовується для паузи
при відтворенні програми
Натисніть для
перемотування назад Натисніть для перемотування вперед
YouTube Відкриєдодаток YouTube Media Безпосередньо відкриє
ресурси USB
Weather Відкриєдодаток Weather TV Control
Кнопки навчання для
телевізора

- ВСТАНОВЛЕННЯ
Підключення антени
Підключіть вашу антену до входу LNB IN
Використання HDTV кабелю
Для цифрового телебачення рекомендується з'єднання за допомогою HD кабелю.
У разі якщо телевізор має вхідний HD роз'єм, бажано використовувати його, для отримання
кращої якості зображення.
Використання RCA кабелю
У відсутності HD входу на Вашому ТВ, підключіть приймач до телевізора за допомогою RCA
кабелю.
- ПЕРШЕ ВКЛЮЧЕННЯ
Включення приймача
Підключіть шнур живлення приймача до розетки електромережі.
Натисніть на кнопку включення, розташовану на пульті дистанційного керування.
Автоматичні настройки і пошук каналів
При першому включенні ресивера Ви побачите меню першої установки:
В даному меню можна вибрати мову меню і перейти до налаштування антени:

В меню настройки антени необхідно вибрати доступні Вам супутники, встановити відповідні
їм настройки LNB і перемикачів DiSEqC. Потім можна запустити пошук натисканням
червоної кнопки.
…після закінчення пошуку, ви побачите список знайдених каналів.
Редактор каналів
Після пошуку, за бажанням можна відредагувати список каналів. Для цього необхідно зайти
вРедактор каналів:
Використовуючи функціональні кнопки, можна відредагувати список каналів в відповідності
зі своїми пристрастями.
Аудио/Вiдео налаштування
При необхідності можна налаштувати формат і дозвіл (якість) зображення, а також
налаштувати цифровий аудіовихід використовуючи меню Аудио/Вiдео налаштування:
- Пароль доступу
Якщо приймач запитує пароль, введіть його ... За замовчуванням заводский пароль: 0000.

- EPG (Электронний програмний гід – Телегід)
Телегід:електронний розклад програм на тиждень вперед, що надається оператором для
кожного прийнятого каналу. Для входу в програму, натисніть кнопку EPG на пульті
дистанційного керування. Присутній 2 варіанти відображення телегіда: вертикальний і
горизонтальний.
- Медіа-плеєр
Denys H.265 дозволяє відтворювати якісні медіа файли, що знаходяться на USB-носіях або
влокальній мережі, використовуючи SAMBA чи DLNA.
- DLNA
Denys H.265 дозволяє працювати зDLNA, для цього немає необхідності робити будь-які
спеціальні настройки: DLNA функція включена іпрацює постійно.
- Підключення до мережі інтернет
Для підключення до мережі, Denys H.265 оснащений Ethernet LAN портом, а також
підтримує підключення зовнішніх USB-WiFi або USB-3G адаптерів.
- Оновлення ПЗ (програмного забезпечення)
Оновлення програмного забезпечення для Denys H.265, можна знайти в меню приймача:

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тюнер
Діапазон частот
950 ~ 2150MHz
Рівень вхідного сигналу
-80 ~ -20dBm
Модуляція
DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,
8/9, 9/10, (QPSK) 3/5, 2/3, 3/4, 5/6,
8/9, 9/10 (8PSK), 16APSK, 32APSK
Вiдео
Формат декодера
MPEG2/4, H.264, H265, AVS, AVS
plus, JPEG/MJPEG HD
Вихідні формати
зображення
HD 1.4 (1080p, 1080i, 720p, 576p,
480p)
Формат зображення
4:3, 16:9, Auto
Вихідні роз'єми
HD OUT(1,4), CVBS
Аудiо
Формат декодера
MPEG1, MPEG2 Layer 1&2, Dolby
Digital AC3, AAC/HE-AAC, MP3
Аудіовиходи
RCAx2(L/R), DIGITAL OUT
USB2.0 x 2
Підтримуваний обсяг
носіїв
Не обмежено
Підтримувані типи
даних
MP3, WMA, JEPG, BMP, AVI, MKV
та інші
Живлення
Напруга живлення
100~240V 50/60Hz (зовнішній блок
живлення) у 12 вольт постійного
струму
Максимальне
Енергоспоживання
10W
Енергоспоживання в
режимі очікування
<0.5W
Відповідно до Директиви 2012/19 / UE Європейського парламенту і Ради 4 липня 2012 року
про утилізацію електричного та електронного устаткування пристрій повинен бути
утилізовано після закінчення терміну його служби. Пристрій не може бути утилізовано
разом з муніципальними відходами. Пристрій складається з металевих, полімерних і
електричних елементів. Пристрій повинен бути утилізовано в точці збору електронних
відходів. Справжнім ми повідомляємо, що основна мета європейських правил і Закону від 11
вересня 2015 року про утилізацію електричного та електронного устаткування полягає в
обмеженні обсягу відходів від обладнання, забезпеченні належного рівня збору, утилізації
відходів, а також як підвищення обізнаності громадськості про шкідливий вплив обладнання
на природну середу.
ПРАВИЛЬНЕ ВИДАЛЕННЯ СПОЖИВЧОГО ЕЛЕКТРИЧНОГО ОБЛАДНАННЯ ЗБЕРІГАЄ
ЦІННІ РЕСУРСИ І ЗАПОБІГАЄ НЕГАТИВНЕ ВПЛИВ НЕПРАВИЛЬНО ОБРОБЛЕНИХ
ЕЛЕКТРИЧНИХ ВІДХОДІВ, ЯКІ МОЖУТЬ ВПЛИВАТИ НА ЗДОРОВ'Я І ДОВКІЛЛЯ.

Руководство пользователя Русский язык
Цифровой DVB-S / S2 / T2-MI / MS HDTV
приемник / IPTV / OTT медиаплеер
Denys H.265 Premium

ПРЕДУПРЕЖДЕНИЕ!
Чтобы не подвергнуться риску поражения электрическим током, не разбирайте приемник.
Внутри нет частей для пользователя.
Для обслуживания прибора обращайтесь к квалифицированному обслуживающему
персоналу.
Этот приемник был изготовлен в соответствии с международными нормами безопасности.
Пожалуйста, внимательно прочитайте следующие меры предосторожности.
Инструкции по технике безопасности и меры предосторожности:
- Электросеть подключения блока питания (100-240V ~ 50/60Hz)
• Подключайте данный приемник только к сетям, типа указанного на этикетке.
• Отключите приемник от электросети, перед началом любой процедуры технического
обслуживания или установки.
- Подключение к антенне
• Отсоедините приемник от сети перед подключением или отключением кабеля от антенны.
• Невыполнение этого требования может привести к повреждению приемника или антенны.
**
- Подключение к телевизору
• Отключите приемник от электросети перед подключением или отключением кабеля от
телевизора.
Невыполнение требования может привести к повреждению приемника или телевизора.
- Жидкости
• Приемник не должен подвергаться воздействию жидкости ЛЮБОГО рода!
**
- Чистка
• Отключите приемник от электросети перед чисткой.
• Для очистки от пыли используйте легкую влажную тряпку, без растворителей.
**
- Вентиляция
• Не ставьте приемник на мягкую мебель или ковры.
• Не ставьте сверху приемника любые предметы.
• Не ограничивайте циркуляцию воздуха вокруг приемника.
****
- Заземление
• Антенный кабель должен быть заземлен.
**
- Посторонние обьекты
• Не вставляйте ничего через отверстия в приемнике, так как можно коснуться точки
опасного напряжения или повредить приемник.
- Местоположение
• Используйте приемник в помещении, во избежание повреждения его погодой.
• Не устанавливайте приемник рядом с радиатором или другим источником тепла.
• Падение продукта может привести к травме и серьезным повреждениям приемника.
- Гроза, молния
• Отключите приемник от розетки и отсоедините антенну во время грозы или при
неиспользовании в течении длительных периодов времени.
• Это предотвратит повреждения схемы из-за молнии или перепадов напряжения.
**
- Ремонт
• При необходимости ремонта, необходимо быть уверенным в квалификации службы.
• Несанкционированный ремонт может привести к дополнительному ущербу.
