Uni-Pex TR-215A User manual

取扱説明書（保証書付）
Seepage9through16forEnglishInstructions.
●ご使用の前に必ず､この取扱説明書の「安全上のご注意」と取扱方法に関する
説明をよくお読みの上､正しくお使いください｡
●お読みになったあとは､必ず保存してください｡
このたびは、ユニペックスメガホンをお買い上げいただき、誠にありがとうございました｡
1
TR
-
215A TR
-
215SA
サイレン 付
TR
-
215WA
ホイッス ル 付
IEC60529 IP65
［JISC09206（耐塵形）、及び5（防噴流形）］
定格出力6W
防滴メガホン
安全上のご注意
この取扱説明書および製品への表示では、製品を安全に正しくお使いいただき、あなたや
他の人への危害や財産への損害を未然に防止するために、いろいろな絵表示をしています。
その表示と意味は次のようになっています。内容をよく理解してから本文をお読みください。
絵表示の例
安全に正しくお使いいただくために
●記号は行為を強制
したり指示する内容を
告げるものです｡
△記号は注意(危険・
警告)を促す内容が
あることを告げるもの
です｡図の中に具体的な注意
内容が描かれています｡
◯
＼記号は禁止の行為で
あることを告げるもの
です｡図の中や近傍に
具体的な注意内容(左図の場合は
分解禁止)が描かれています｡
必 ず お 守りくだ さ い

この表示を無視して､誤った取扱いをすると､人が傷害を負う可能性が想定される
内容および物的損害のみの発生が想定される内容を示しています｡
トリガースイッチを引く前には音量を最小にする
突然大きな音がでて聴力障害などの原因となることがあります｡
異常に温度が高くなる場所に放置しない
窓を閉めきった自動車の中や直射日光が当たる場所など異常に温度が高くなる
場所に放置しないでください｡各部品に悪い影響を与え､火災の原因となる
ことがあります｡
不安定な場所に置かない
落ちたり､ 倒 れたりしてけが の 原 因となることが あります ｡
この機器に乗ったりしない
特にお子様にはご注意ください｡倒れたり､こわれたりして､けがの原因とな
ることがあります ｡
電池は極性(＋／−)を確かめ正しく入れる
電池を挿入する場合､極性表示に注意し､表示通りに入れてください｡間違えると
電池の破裂､液もれにより､火災､けがや周囲を汚損する原因となることが
あります ｡
この表示を無視して､誤った取扱いをすると､人が死亡または重傷を負う可能性が
想定される内容を示しています｡
異物を入れない
水や金属が内部に入ると､火災の原因となります｡ただちに電池を取り出し､
販売店などにご連絡ください｡
乾電池は､充電しない
電池の破裂､液もれにより､火災､けがの原因となります｡
異常が起きたときは､ただちに使用をやめる
煙が出ている､においや音がする､水や異物が入った､落として破損したなど､
火災の原因となります｡ただちに使用をやめ､販売店などにご連絡ください｡
屋外で使用のとき､雷が鳴り出したら､体から離す
落雷の原因となります｡ただちに使用をやめ､体からメガホンを遠ざけて
ください ｡
分解／改造はしない
火災の原因となります｡修理や点検は､販売店などにご依頼ください｡
耳の近くでは絶対に使用しない
大きな音で聴力障害などの原因となることがあります｡テスト時は､メガホンを
床に伏せておこなってください｡
2

●揮発性(ベンジン､シンナーなど)のものをかけたり､使用したりしないでくだ
さい｡ケース及び肩掛ベルトが変形したり､変色したりすることがあります｡
●日常のお手入れ
乾いた布で拭いてください｡化学ぞうきんを使用される場合は､その注意書に
従ってく だ さ い ｡
●汚れがひどいとき
台所用中性洗剤をうすめ､柔らかい布にしみこませてよくしぼり､軽く拭いて
ください｡そのあと､乾拭きしてください｡
●非常用として使用する場合､乾電池が抜いてあったり､液漏れ、または消耗し
ていることがないように､日常点検をおこなってください｡
●本機はIEC60529IP65※1に 準 拠 し て い ま す 。雨 や あ る 程 度 の 水 の 噴 流 が
かかるような状況でも使用できる防滴形メガホンです。ただし、水中や強い
水圧の噴流では内部に水が入ることがありますので使用しないでください。
防水・防塵性能について
非 常用として使 用する 場合
●製品に強い衝撃や振動を加えないでください。音切れや故障の原因となるこ
とがあります。
使用上のご注意
お手入れについて
※1IEC60529IP65とは.....
・外来固形物に対する保護の度合：6「耐塵形」／・水の侵入に対する保護の度合：5「防噴流形」
指定以外の電池は使用しない
また､新しい電池と古い電池を混ぜて使用しないでください｡電池の破裂､
液もれにより､火災､けがや周囲を汚損する原因となることがあります｡
この表示を無視して､誤った取扱いをすると､人が傷害を負う可能性が想定される
内容および物的損害のみの発生が想定される内容を示しています｡
一ヵ月以上使用しないときは､電池を取り出しておく
電池から液がもれて火災､けが､故障、周囲を汚損する原因となることが
あります｡もし液がもれた場合は､電池ホルダーについた液をよく拭き取って
から新しい電池を入れてください｡また､万一､もれた液が身体についた時は､
水でよく洗い流してください｡
１年に一度くらいは内部の掃除を販売店などにご相談ください｡内部に
ほこりのたまったまま､長い間掃除をしないと火災や故障の原因となる
ことがあります｡特に､湿気の多くなる梅雨時の前におこなうと､より効果的
です｡なお､掃除費用については販売店などにご相談ください｡
電池は､加熱したり､分解したり､火や水の中に入れない
電池の破裂､液もれにより､火災､けがの原因となることがあります｡
3

トリガ ースイッチ
このスイッチを引くと電源が入り､拡声ができます｡指を離せば電源が切れます｡
トリガ ースイッチを引く前 には 必ず 音 量 調 節 つまみ を最小 にしてお いてくだ さい｡
拡声時以外はこのスイッチを引かないようにし､電池の消耗を防いでください｡
T R - 215 S Aの 場 合‥‥
サイレンを鳴らしているときでも 、このスイッチを引くとサイレン が止まり拡 声
することが で きます。
肩掛 ベルト
各部の名称と説明
本機を分解しない。
・再組み立て後、雨などの水滴が本機内部に入り火災や誤動作の原因になります。
耳の 近くで は絶 対に使 用しな い ｡
・ サイレン／ホイッスル音やハウリング音で聴力障害などの原因になることがあります｡
本機を水中や強い水圧がかかる場所で使用しない、または放置しない。
・火 災 、誤 動 作 の 原 因 に な り ま す 。
（ 詳 し く は「 防 水・ 防 塵 性 能 に つ い て 」の 項 を ご 覧 く だ さ い ｡ ）
4
VOL
SIREN

送話口
送話口と口との距離は1〜2cm程度まで近づけて話してください｡
口を離しすぎると音量不足の原因になります｡また、水滴が送話口
の孔に溜まりますと著しい音量不足になりますので、吸水性の良い
布などで拭き取ってください。
サイレンボタン
このボタンを一度押しますとサイレン音は5秒周期で周波数の変化
を繰返し、音量調節つまみに関係なく一定の音量で鳴り続けます｡
再びボタンを押しますとサイレン音は切れます。
ホ イッス ル ボ タ ン
こ の ボ タ ン を 押 し て い る 間 、ホ イ ッ ス ル 音 は 音 量 調 節 つ ま み に 関 係
なく一定の音量で鳴り続けます｡ボタンから押している指を離し
ますとホイッスル音は切れます。
電池カバー
乾電池(R6P/LR6)6個を電池ケース内部の極性表示に従って入れ、
本体に収納してください｡（6頁の電池の入れ方の説明をご覧くだ
さい｡）
音量減 音量増
T R - 2 1 5 A に は 、こ の ボ タ ン は 付 い て い ま せ ん 。
T R - 2 1 5 A に は 、こ の ボ タ ン は 付 い て い ま せ ん 。
音量調節つまみ
ハウリング(キーンという音)を起こさない範囲で音量を調節して
ください｡トリガースイッチを引く前には必ず音量調節つまみを
最 小 (１位 置 ) に してお いてくだ さ い ｡
3 24
TR-215WA
TR-215SA
5

●乾電池(R6P/LR6)を挿入､または交換されるときは次の説明に従っておこなってください｡
電池の入れかた
電池の挿入は､表示の極性に従い正しく入れる
・誤挿入による液漏れや破裂でけがをする場合があります。
・特にアルカリ乾電池をご使用の場合は液漏れにより、化学やけどの原因と
なること が ありま す。
電池挿入後は､電池カバーをしっかりと締め付ける
・電池カバーの締付けが充分でないと、雨などの水滴が本機内部に入り火災や
誤 動 作 の 原 因 に な りま す。
濡れたまま電池カバーをはずさない
・水滴が内部に入り火災や誤動作の原因になります。
本機が濡れているときは必ず
よ く 拭 き 取 り 、乾 燥 さ せ て か ら
電池カバーをはずす
電池カバー
VOL
SIREN

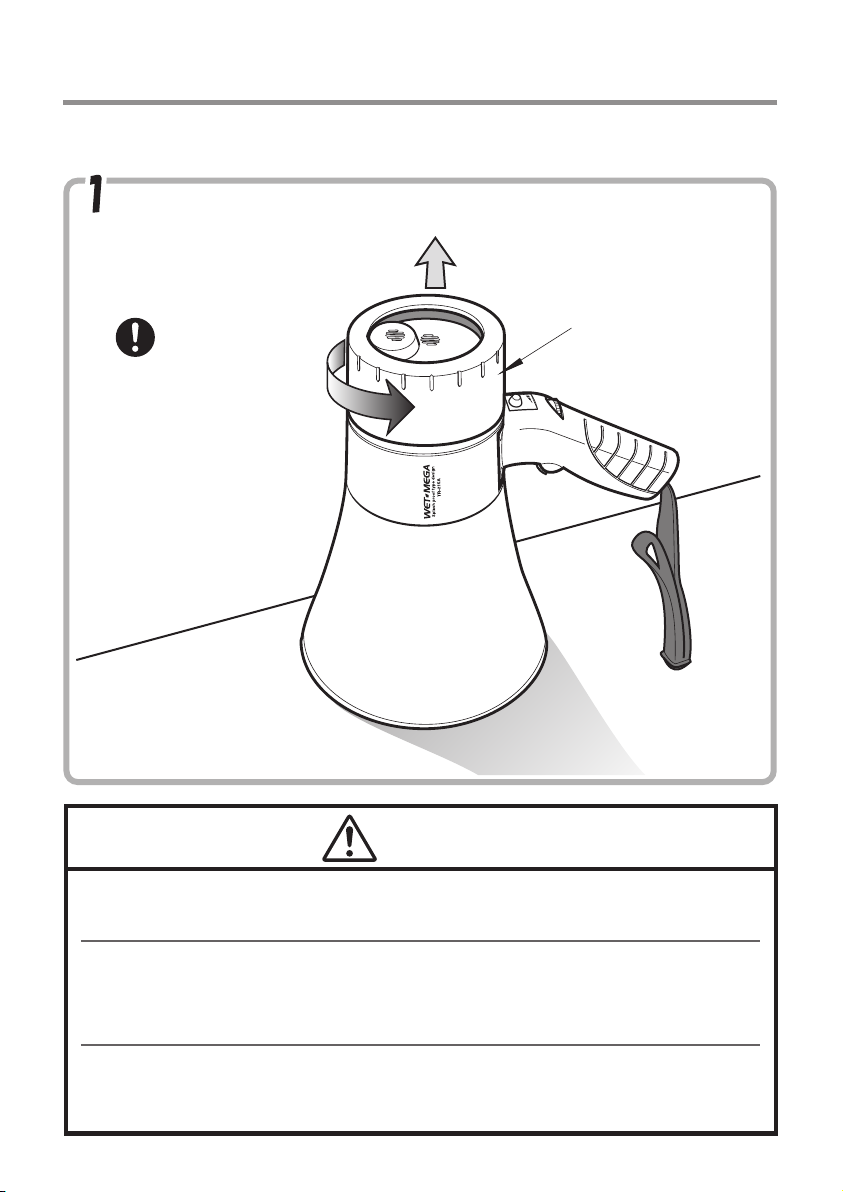

電池カバーをはずす
電池カバーを
左方向にまわす
①
電池カバーを
上方向にはずす
②
6

VOL
VOL
SIREN

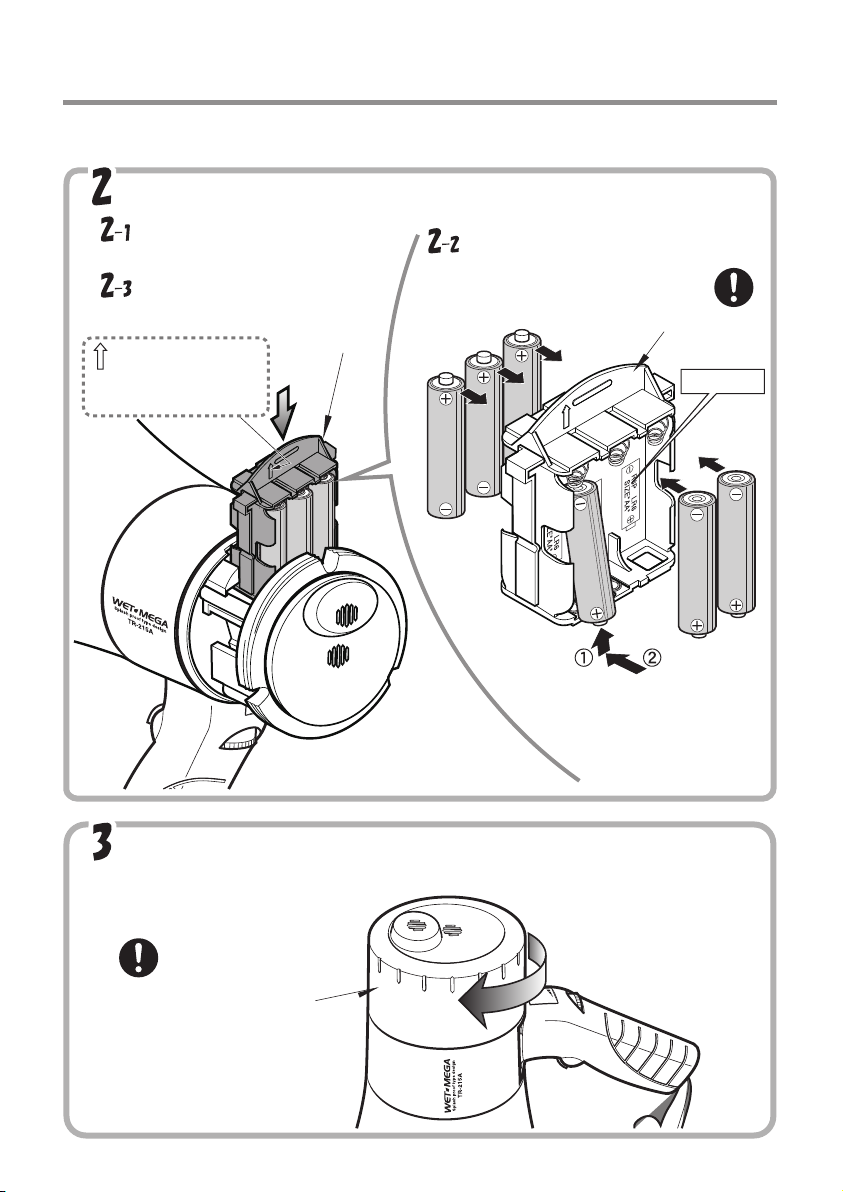

乾電池(R6P/LR6)6本を電池ケース
に表示されている極性表示に
合わせて入れる
乾電池を入れた電池ケースを
本体に収納する
電池カバーを
右方向にまわす
乾電池は○
−極側から
押し込 んで入れる
電池カバー
電 池カバーをしっかりと
締 め 付ける
本体の電池ケース収納部の
電 池 ケースを取り出す
電池ケース
電池ケース 乾電池
電池を挿入後､もとどおり電池カバーを閉めてください｡
印を手 前 側 にして
電池ケースを奥まで
押し込み収 納する 極性表示
電池を電池ケースに入れ、本体に収納する
7

発売元
製造元
〒573-1132大阪府枚方市招提田近3-6TEL.[phone](代)
メガホン
TR- 215A・T R-215SA・TR-215WA 保証書
本書は本書記載内容で無料修理を行なうことを保証するものです｡
お買い上げの日から上記期間内に故障が発生した場合は本書を
提示のうえ､お買い上げの販売店に修理をご依頼ください。
無料修理保証の範囲
①保証期間内において､取扱説明書などに従った正常な使用状態
において故障した場合に無料で修理いたします｡
②修理の際は必ず保証書の提示があること。
③当保証書の所定項目に必要事項が記入され､故意に字句を訂正
して い ない こと 。
無料修理保証の免責範囲
（次のような場合は保証期間内でも有料修理となります｡）
①使用上の誤り及びお取扱いの乱用などによる故障、磨耗。
②不当な修理改造による故障、損傷。
③正常なご使用でも、消耗部品の自然消耗、磨耗、劣化によるもの。
④お買 上げ 後 の 落 下､ 傷など､お 取り扱 い上 に 起 因するもの 。
⑤火災､水害､落雷､地震､その他の天災によるもの｡また塩害､有毒
ガス､異常電圧などが原因の損傷｡
⑥故障の原因が本製品以外の機器の影響によるもの。
⑦常識的に正常な動作状態であるにもかかわらず､修理または部品
交 換 などの 要 求をされ る場 合｡
この保証書は日本国内においてのみ有効です｡この保証書は再発行
いたしませんので 大切に保管してください｡この保 証書は本書に明示
した期間、条件のもとにおいて無料修理をお約束するもの で す｡
した が って､この 保 証 書 によってお 客 様 の 法 律 上 の 権 利 を制 限 する
ものではありません。（ThiswarrantyisvalidonlyinJapan）
保証規定
年 月 日より
電子回路部１ヶ年、ケース(外装部)6ヶ月
お買 い上 げ 日
印
保証期間
お 客 様
お名前
ご住所〒
様
電話（ ） -
販売店
店 名・住 所
電話（ ） -
製造
番号
品
番
定 格

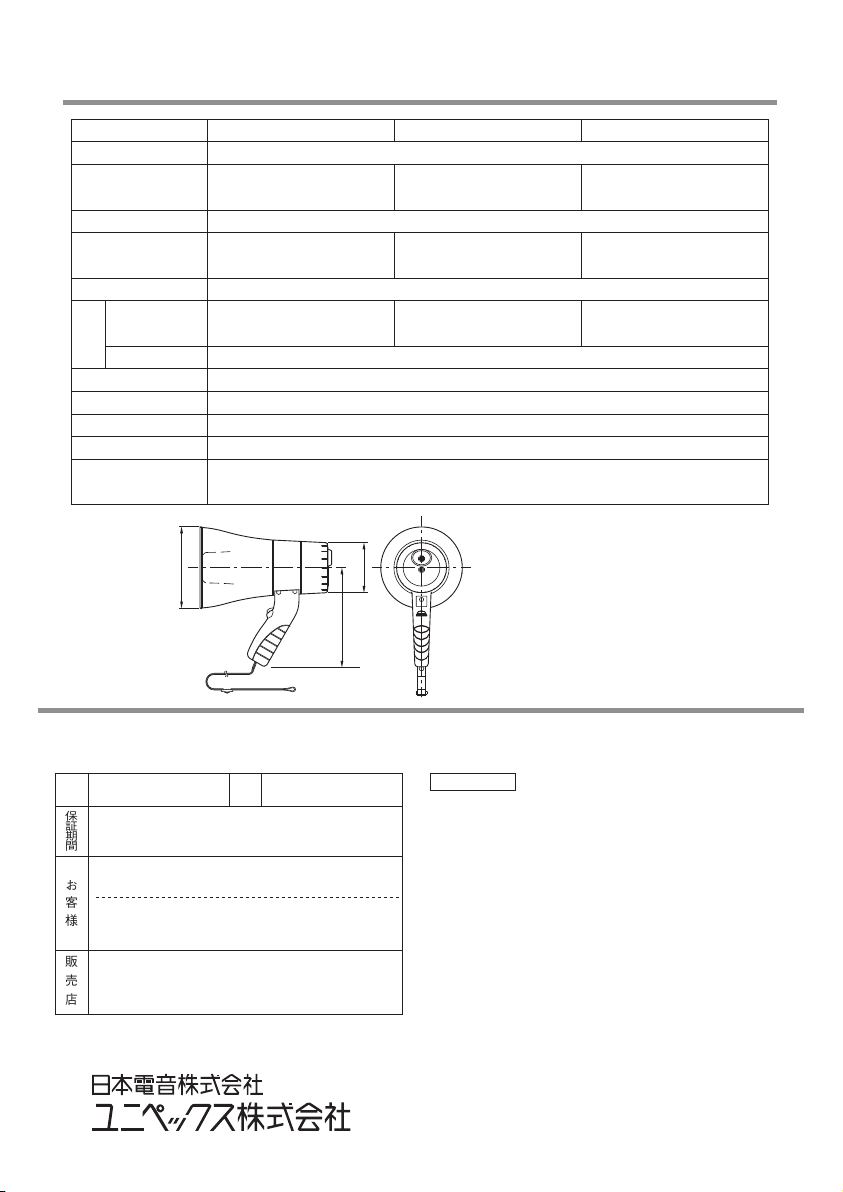

外観寸法図
（ 単 位：m m ）
※2I E C 規 格「 電 気 機 械 器 具 の 外 郭 に よる
保 護 等 級（ I P コ ー ド ）」
※3TR-215A・TR-215WAには付属していません。
定格6W､最大10W
R6P/LR6（単三形）6個（DC9V）
700Hz〜5kHz（偏差26dB以内）
ASA樹脂マンセル3.5B5.5/0.5近似色グレー
ホーン口径φ155mm 全長250mm
約630g（電池別）
IEC60529※2 IPX5（JISC0920保護等級5［防噴流形］）
IEC60529※2 IP6X（JISC0920保護等級6［耐塵形］）
取扱説明書（保証書付）1､営業所一覧表1
TR-215SA専用付属品
※3
（点検確認カード1、非常用メガホンラベル1、反射ラベル1）
品番
出力
通達距離
（JEITA）
使 用 乾 電 池（ 電 源）
電池持続時間
（JEITA）
総合周波数特性
外
装
外形寸法
質量
防水性能
防塵性能
付属品
TR-215WA
約 2 5 0 m（ 音 声 ）
約 3 1 5 m（ ホ イッ ス ル ）
約10時間（音声）
約 3 0 分 間（ ホ イッ ス ル ）
ASA樹脂マンセル5Y9/8
近似色イエロー
TR-215A
約250m
約10時間
ASA樹脂マンセル10B6/6
近似色ライトブルー
ホーン/カバー
グリップ/ 胴 体
TR-215SA
約 2 5 0 m（ 音 声 ）
約 3 1 5 m（ サ イ レ ン ）
約10時間（音声）
約 3 0 分 間（ サ イ レ ン ）
ASA樹脂マンセル8R4/12
近似色レッド
φ15 5
φ95
187
8

• PleasebesuretoreadthroughthisInstructionManualbeforeusesothatthe
Megaphonemaybeabletoserveyousafelyandingoodshapeatalltimes.
• Itisrecommendedthatyoukeepthismanualathandforimmediatereference
whenevernecessary.
Thankyouforchoosingourproductfromamongvariousmegaphones.
INSTRUCTION MANUAL
Model
TR
-
215A
Model
TR
-
215SA
Withsiren
Model
TR
-
215WA
Withwhistle
Megaphone
Splash-prooftype/RatedOutput6W
Cautions for Safety
Thismanualusesseveralpictographstodrawyourattentiontoimportantdirections
whichwillbenecessaryforyoutousetheproductsafelyandcorrectlyandprotect
yourselfandothersfromphysicalhazardand/orpropertydamage.
Pleaseunderstandwhateachsymbolmeansbeforeproceedingtothetext.
Information about safety symbols
Exclamation mark
in triangle△
Warnsofdangerordraws
attentiontoparticularly
importantdirections.
Diagonal in circle◯
＼
Prohibitstheactdrawn
initordefinedinwordsnearby;
inthisexample,itmeans'No
Disassembling.'
White exclamation
mark in solid circle●
Enforcesordirectstheact
definedinwordsthereby.
9
Be sure to follow

Never break up or modify the megaphone by yourselves.
Put the repair or the inspection in a specialty store's hand to prevent fire or
electric shock.
Never give a charge of electricity to a dry cell battery.
To prevent fire or injury caused by explosion or liquid leak of dry cells.
If it begins to thunder, never operate the megaphone outdoors.
If it begins to thunder during use of the megaphone outdoors, stop
operating the megaphone and keep away from the megaphone to avoid
being struck by lightning.
Never put water or metal into the megaphone.
Water or metal in the megaphone may cause fire or electric shock. If did,
remove the dry cells and contact with a specialty store.
If anything should unusually occur, stop using the megaphone
right now.
In cases that smoke is rising, you feel stink or noise, the megaphone is
damaged by falling to the ground, getting wet, and etc., stop using the
megaphone and contact with a specialty store for repair to prevent fire or
electric shock.
Never use the megaphone at the close point to ears.
A loud sound may cause hearing disorder. When testing the megaphone, do
the test after turning the horn mouth to the floor.
Any inappropriate operation in disregard of the instructions given
under this caption can result in death or serious injury.
Warning
Do not leave the megaphone at a place where the temperature
may be excessive.
Do not leave the megaphone at a place where the temperature may be
excessive such as in a car with all windows closed, where it is exposed to
direct sunlight and so on. Excessive temperature may injure the each
component and cause fire.
Do not put the megaphone on unstable place.
To prevent an injury caused by the fall of the megaphone.
Set the volume to the minimum when turning the power on.
To prevent a sudden loud sound which may cause hearing disorder.
Do not heat, break up or put in fire/water the dry cell batteries.
To prevent fire or injury caused by explosion or liquid leak of dry cells.
Any inappropriate operation in disregard of the instructions given
under this caption can result in injury or damage to property.
Caution
10

Load dry cell batteries correctly according to the polarity
indications.
When placing dry cells in the megaphone, be careful with the polarity
indications and load dry cells correctly according to the display. Misleading
on the polarity may cause fire, injury or stain caused by explosion or liquid
leak of dry cells.
Do not use ones except for the specified dry cell battery.
In addition, do not mix new ones with old when loading dry cells. It may
cause fire, injury or stain caused by explosion or liquid leak of dry cells.
Remove the dry cell batteries in case that the megaphone will
not be used more than one month.
Leaving the dry cells in the megaphone for a long time may cause a liquid
leak of dry cells, which cause fire, injury or stain. If dry cells leak, install new
dry cells in the megaphone after wiping the liquid on the battery holder well.
Clean the inside of equipment at one year interval by requesting to a specialty
store. Dust collected in the equipment for a long time may cause fire or some
trouble. Regarding the cost of cleaning, please ask a specialty store.
Any inappropriate operation in disregard of the instructions given
under this caption can result in injury or damage to property.
Caution
•Use neutral detergent to clean the megaphone body. Never use volatile oil
such as benzine, thinner and so on. It may cause deformation or
discoloring of the megaphone's case and shoulder belt.
•Daily care
Wipe the megaphone on a dry cloth. In case of using commercially available
cloth soaked with chemicals, follow its instruction manual.
•For bad stains
Wipe the megaphone on a soft cloth soaked with thinned detergent for
kitchen, and wipe again on a dry cloth.
•Always keep the megaphone loaded with batteries correctly, and regu-
larly check the battery power whether it is enough to operate or not in
case of using the megaphone for emergency.
For Emergency Use
•Do not give a shock or vibration to the product to avoid sound blinking
or any failure.
Caution
•This megaphone is water protection type according to IEC 60529
protection grade IP 65. You can use this megaphone in the rain.
However, never use it in the water or high water pressure on account of
water into inside by water pressure.
Directions for waterproof
Directions for Care
11

Trigger Switch
Whenthetriggerswitchispulled,themegaphoneison,intothe
operatingcondition.Whentheswitchisreleased,theinstrumentis
off.Makeitahabittopullthetriggeronlywhiletalking,whichwill
savebatterypowertoaconsiderableextent,WiththeTR-215SA,if
thetriggerswitchispulledwhilesirenissounding,thesirenstops
andvoiceamplificationispossible.
Names and Functions
Never use this megaphone at the close point to ears,
to prevent damage the ear.
Never break up or modify the megaphone by yourselves. Rain or drops
of water may enter inside the body and cause fire or malfunction.
Never use this megaphone in the water or high water pressure.
To prevent fire or malfunction.
Warning
12
VOL
SIREN
Shoulder Belt

ThisbuttonisnotequippedforTR-215A
ThisbuttonisnotequippedforTR-215A
Volume
increased
Volume
decreased
3 24
Microphone Unit
Keepthemicrophoneunit1to2cmfromyourmouth.Ifthe
distanceistoogreat,amplificationwillbeinsufficient.
Note:
Incasethatmicrophoneunitcoverholesarecloggedupby
dropsofwater,thesoundvolumemaybedecreasedmarkedly.
Pleasewipethemicrophoneunitcoverwithanabsorbentcloth.
Siren Button
Presstheswitchtostartrepeatingsirensoundfor5seconds
withchangingfrequencyregardlessofvolumecontrol
setting.Presstheswitchagainduringoperatingtostop.
Whistle Button
Whenthewhistleswitchispresseddown,thewhistle
startstosoundregardlessofthesettingofthevolume
control.Releasingtheswitchstopsit.
Battery Compartment Cover
Placesixdrycells(R6P/AA-size)inthecasecorrectlyas
indicatedbypolaritydisplay.(Seeto"LoadingBatteries")
Volume Control
Setthevolumecontrolatadesiredpositionaslongasno
howlingiscaused.Besuretosetthevolumecontrolminimum
(positionof"1")beforepullingtriggerswitch.(Soundlevelof
thesirenorwhistleisconstantregardlessofthesetting.)
13
TR-215WA
TR-215SA

Openthecover
ofbatterycompartment.
In case that the body is wet,
be sure to wipe and dry it,
and then remove the battery
cover. Batterycover
Turnthecover
counter-clockwise
toremoveit.
①
•Followtheinstructionasfollowingswhenloadingorreplacingdrycell
batteries(R6P/A A-size).
②
VOL
SIREN
Remove the battery cover.
Loading Batteries
14
Be sure to insert dry cells correctly according to the polarity indication.
• Leakage or explosion of dry cells due to mis-setting may cause an injury.
• Especially, in case of using alkaline dry cell, the leakage may cause a
chemical scald.
Screw the battery cover on tightly after insert dry cells.
• In case that the cover loosens, rain or drops of water may enter inside
the body and cause fire or malfunction.
Never remove the battery cover when the body is wet.
• Drops of water may enter inside the body and cause fire or malfunction.
Warning

VOL
VOL
SIREN
Drycells
(R6P/AAsize)
Loaddrycells
Turnthecover
clockwisetoreplaceit.
Batterycover
Load six dry cells(R6P/A Asize) into
the case as indicated
by the polarity display.
Replace the battery case into
thebattery compartment.
Load dry cells into the battery case. Replace the case.
Screwthe cover on tightly.
Takeoutthe battery case from
thebatterycompartment.
Batterycase
Batterycase
Arrowmark Polarity
indication
15
Replace the cover securely.

#KTTR215A-H0-3
Specifications
External View (Unit:mm)
MODEL
OutputPower
SoundCoverage
(JEITA)(R6P)
ApplicableBatteries
BatteryPower
Duration
(JEITA)(R6PU)
FrequencyResponse
Finish
Dimensions
Mass
WaterProtectionGrade
Accessory
Voice
Siren
Whistle
Voice
Siren
Whistle
Hornmouth
Batterycase
Body/Grip
Rated6W,Maximum10W
Approx.250m
R6P/AA-sizedrycells6pcs.(9VDC)
Approx.10hours
700Hz〜5kHz(deflection26dB,orless)
ASAresin,Grey(Munsell3.5B5.5/0.5)
φ155mm(horndia.)×250mm(length)
Approx.630g(withoutbatteries)
ProtectionlevelIP65(IEC60529)
InstructionManual,1
TR-215A
ーーーーーーーーーーーー
ーーーーーーーーーーーー
ーーーーーーーーーーーー
ーーーーーーーーーーーー
ASAresin,Lightblue
(Munsell10B6/6)
ーーーーーーーーーーーー
TR-215SA
Approx.315m
ーーーーーーーーーーー
Approx.30minutes
ーーーーーーーーーーー
ASAresin,Red
(Munsell8R4/12)
Reflectivelavel,1
TR-215WA
ーーーーーーーーーーー
Approx.315m
ーーーーーーーーーーー
Approx.30minutes
ASAresin,Yellow
(Munsell5Y9/8)
ーーーーーーーーーーーー
φ15 5
φ95
187
PrintedinCHINA
3-6 Shodai-Tajika, Hirakata, Osaka 573-1132, Japan
Phone: [phone] Fax: [phone]
日本国内での連絡先は別紙営業所一覧表「連絡先のご案内」をご覧ください｡
16
