Unkraut Fuchs FoXOne User manual

INHALT
Technische Daten
Montage
Bedienungsanleitung
Dampffunktion
Wartung und Reparatur
Sicherheitshinweise
Verpackung und Symbole
Garantie
EC Konformitätserklärung
4
5
13
21
25
29
35
74
76
DE

4
TECHNISCHE DATEN
Produktname
Produkttyp
Modell
Art. Nr.
Leistung
Spannung
Heizung
Wassertemperatur im Tank
Sprühdruck heißes Wasser
Heißwasserdurchfluss
Aufheizzeit
Sprühdruck Dampf
Dampfdurchfluss
Heißwassertemperatur
Dampftemperatur
Tank Volumen
Wasserbeständigkeit Schutzart
Abmessung
Gewicht
Unkrautfuchs
Unkrautvernichter
FoxOne
600300
3500 W
AC 230 V~ 50 Hz
AC 230 V~ 50 Hz, 3500 W
9~25 °C
0.05 Mpa
0.65 L/min
~60 s
0.15 Mpa
0.15 L/min
~90 °C (194 °F)
~120 °C (248 °F)
25 L
IPX4
40 x 46 x 48.5 cm
10 kg

5
MONTAGE
DE

13
Verwenden Sie
Leitungswasser.
(Seite 16)
Kabeltrommeln müssen
für 3500 W ausgelegt
sein und vollständig
abgerollt werden.
(Seite 17)
Halten Sie den Hebel
während der Aufheizphase
und während der Arbeit
ständig gedrückt.
(Seite 18)
Entkalken Sie das
Gerät in regelmäßigen
Abständen.
(Seite 27)
Das Gerät muss frostfrei
gelagert werden!
(Seite 27)
DE
BEDIENUNGSANLEITUNG

14
BEDIENUNGSANLEITUNG

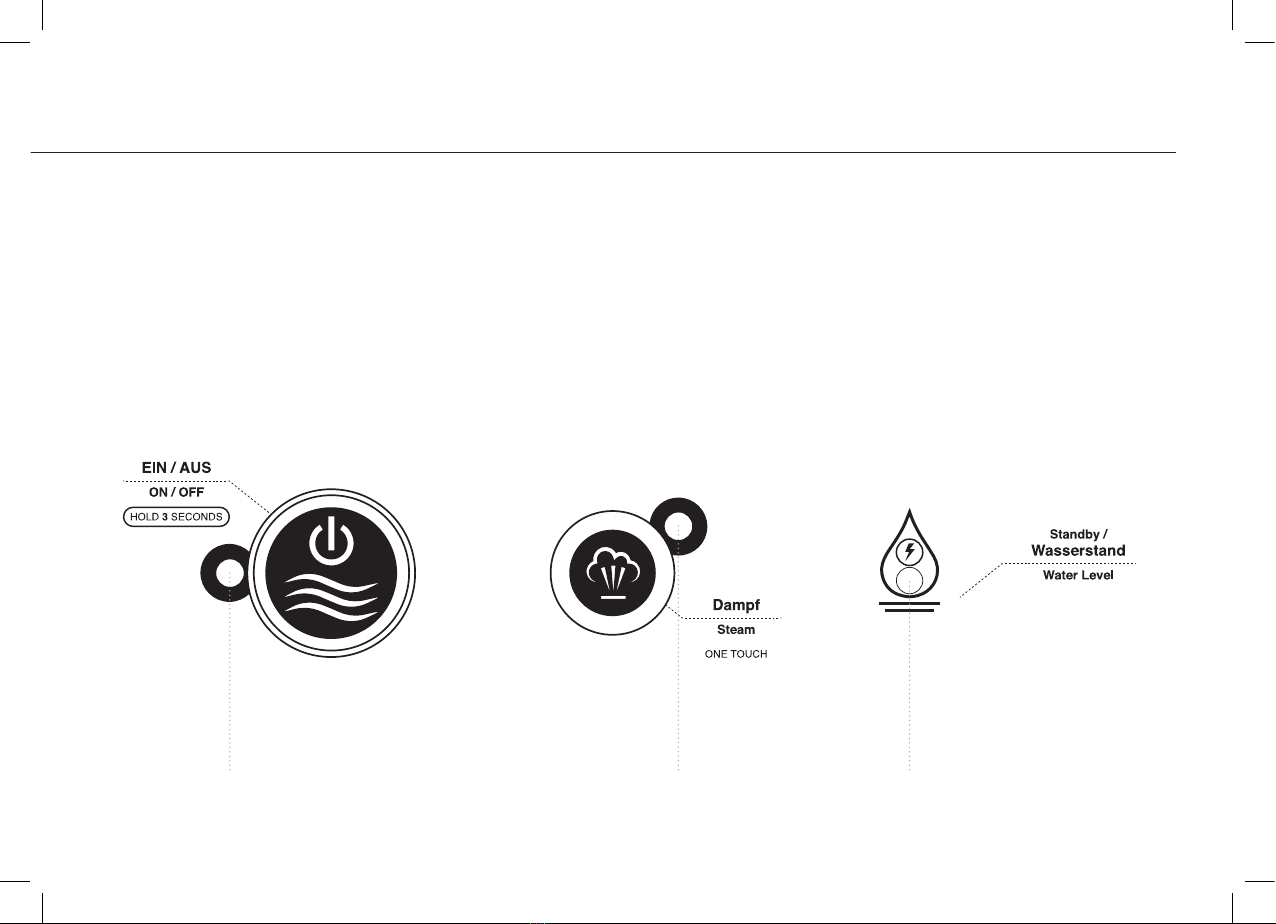

INSTRUMENTENTAFEL MIT TOUCH DISPLAY
Pumpe ist an Bereit Aus

15
DE
EIN-AUS /
HEISSWASSERTASTE
DAMPFTASTE BETRIEB /
WASSERSTAND WARNUNG
Drücken und halten Sie die Taste 3
Sekunden lang, um das Gerät ein- und
auszuschalten. Einmal kurz antippen, um in
den Heißwassermodus zu wechseln.
Im Heißwassermodus leuchtet oder blinkt
diese LED.
Einmal kurz antippen, um in den
Dampfmodus zu wechseln. Im Dampfmodus
leuchtet oder blinkt diese LED.
Wenn das Gerät eingeschaltet ist, leuchtet
diese LED auf. Im Falle eines Fehlers blinkt
diese LED.
LED Licht (Blau) LED Licht (Grün) LED Licht (Blau)

16
Wasser einfüllen
Schrauben Sie den Einfüllkappe (3) ab, stecken Sie den
Wasserschlauch in die Öffnung und füllen Sie Leitungswasser ein.
Bitte beachten Sie, dass der Wasserstand nicht höher sein darf,
als auf dem Wasserstandsaufkleber angezeigt. Ziehen Sie die
Einfüllkappe (3) nach dem Befüllen wieder fest.
ACHTUNG! Verwenden Sie ausschließlich Leitungswasser. Befüllen
Sie das Gerät nicht mit Regenwasser, Zisternenwasser oder
destilliertem Wasser.
BEDIENUNGSANLEITUNG
3

17
Einstecken
Stecken Sie den Netzstecker (17) in die Steckdose, und klemmen
das Stromkabel wie abgebildet auf den Kabelhalter (18). Wenn die
Stromversorgung in Ordnung ist, leuchtet die Power-LED auf dem
Bedienfeld.
ACHTUNG! Verwenden Sie ein Kabel, dass für die notwendige
Leistung von 3500 W ausgelegt ist.
ACHTUNG! Eine Kabeltrommel muss vollständig abgerollt werden.
DE
17 18 OK Wasserstand
Warnung

18
Einschalten
Drücken Sie die Power Taste am Armaturenbrett und halten Sie
diese 3 Sekunden lang gedrückt, die Wasser-LED-Lampe beginnt
zu blinken. Richten Sie die Wasserdüse auf das Unkraut oder den
Boden. Nehmen Sie die Pistole (5) aus dem Halter und betätigen
Sie den Verriegelungsknopf (5A). Drücken Sie den Pistolenabzug
(5B) nach unten und halten Sie diesen gedrückt, so lange das Gerät
aufheizt (bis die LED-Lampe konstant leuchtet).
BEDIENUNGSANLEITUNG
5
A
B
Pumpe ist an
Bereit

20
Ausschalten
Wenn das Gerät eingeschaltet ist, drücken Sie die ON/OFF-Taste
und halten Sie sie für 3 Sekunden gedrückt, schaltet sich das Gerät
aus. Die Wasser-LED und die Dampf-LED erlöschen, die Standby/
Wasserstand-LED leuchtet weiterhin.
Im Leerlauf schaltet sich das Gerät nach 2 Minuten automatisch aus.
Im Dampfmodus schaltet sich das Gerät im Leerlauf nach
12 Minuten automatisch aus.
BEDIENUNGSANLEITUNG
