Slutna tankar

Slutna tankar
Sluten Tank 3 m³ utan larm
Höjd: 1175 mm
Bredd: 1630 mm
Längd: 2400 mm
Dim. tömningsrör: 200 mm
Dim. anslutning: 110 mm
Min/Max överfyllnad: 0,3-1 m
RSK
nr Uponor nr
5618243 1057366
Sluten Tank 5,3 m³
Diameter: 2,4 m
Höjd: 1,5 m
Höjd inlopp: 1,5 m.
Min/Max föverfyllnad: 0,3m/1m
Dimension tömningsrör: 200 mm
Dimension anslutning: 110 mm
Vikt: 250 kg
RSK
nr Uponor nr
5618202 1054693
5618203 1003561
Produkt
Med larm
Utan larm
Sluten Tank 10 m³
Höjd: 1500 mm
Längd: 6000 mm
Bredd: 2400 mm
Dimension tömningsrör: 200 mm
Dimension anslutning: 110 mm
Överfyllnad min/max: 0,3-1 m
Vikt: 540 kg
RSK
nr Uponor nr
5618206 1054694
Stigare 560 till slutna tankar.
RSK
nr Uponor nr
5618433 1050923
Produkt
Stigarrör 600/560
Sortiment 2016 - Enskilt avlopp | 141

Slutna tankar
Trådlöst VA-larm
Givaren placeras ute i tank eller brunn och kontrollpanelen
inne i fastigheten. Elanslutning är via en enkel adapter som
ansluts till 230 V uttag. Räckvidden är cirka 100 meter i öp-
pen terräng.
RSK
nr Uponor nr
5618205 1050927
Uponor Förankringssystem
Komplett paket inkl. 2 förankringsplattor, spännband, sy-
rafasta beslag, rostfria spännare och installationsanvisning.
Tumregel är att man använder 1 par plattor per kubikmeter
tank som skall förankras.
RSK
nr Uponor nr
5610465 1003563
Vikt
kg
8,2
142 | Sortiment 2016 - Enskilt avlopp

Ver. 09-1
2013-09-05
Sida 1 (2), Bevis nr 0023/06, projektnummer 3P05489
SP Sveriges Tekniska Forskningsinstitut, SP SITAC
Postadress
Besöksadress
Telefon/Fax
Org. nummer
E-post/Internet
Detta dokumentfår endast återges i sin helhet,
om inte SP SITAC i förväg skriftligen godkänt
annat.
Box 553
SE-371 23 KARLSKRONA
Bastionsgatan6
Stumholmen
[phone]
[phone]
556464-6874
[e-mail]
www.sitac.se www.sp.se
Ver. 13-1
GODKÄNNANDEBEVIS
0023/06
Nedanstående produkt och tillverkningskontroll har bedömts uppfylla Boverkets Byggregler (BBR) i de avseenden och under de
förutsättningar som anges i detta bevis
Uponor sluten tank, tillverkad av polyeten
Innehavare
Uponor Infra AB, Industrivägen 11, 513 81 Fristad.
Tel: [phone], fax: [phone], organisationsnr: 556911-3813.
E-post: [email protected] hemsida: www.uponor.se
Produkt
Uponor sluten tank tillverkad av rotationsgjuten polyeten (PE) i lågbyggt utförande
finns i storlekarna 3 m3och 5,3 m3.
Arbetsöppningen är Ø 200 mm och försett med tätslutande låsbart lock.
Båda modellerna kan förses med tömningslarm.
Avsedd
användning
Uppsamling av avloppsvatten.
Handelsnamn
Uponor sluten tank 3 m3och 5,3 m3.
Godkännande
Produkten har verifierats mot nedanstående avsnitt i Boverkets Byggregler (BBR):
Spillvatten
Utformning
Dammar, fasta brunnar och fasta behållare
6:641,
6:644,
8:952,
1:a stycket
1:a meningen
2:a stycket
Tillhörande
handlingar
Installationsanvisning Uponor sluten tank 3 m376011, daterad 05.2011.
Installationsanvisning Uponor sluten tank 5,3 m3, daterad av SP 2013-09-05.
Kontroll
Tillverkningskontrollen skall utföras enligt kontrollanvisningar daterade
2007-05-28 och övervakas av ett oberoende kontrollorgan.
Kontrollavtal: diarie nr. 210-99-0169
Kontrollorgan: SP Sveriges Tekniska Forskningsinstitut.
Vid byggherrens kontroll på byggplatsen skall genom identifiering med hjälp av
märkningen tillses att rätt produkter levererats och att de används enligt
förutsättningarna givna i godkännande och tillhörande handlingar.
Tillverkare
Tillverkningskontrollen omfattar följande tillverkningsställe:
Uponor Infra AB, Industrivägen 11, 513 81 Fristad.

Ver. 09-1
2013-09-05
Sida 2 (2), Bevis nr 0023/06, projektnummer 3P05489
SP Sveriges Tekniska Forskningsinstitut, SP SITAC
Postadress
Besöksadress
Telefon/Fax
Org. nummer
E-post/Internet
Detta dokumentfår endast återges i sin helhet,
om inte SP SITAC i förväg skriftligen godkänt
annat.
Box 553
SE-371 23 KARLSKRONA
Bastionsgatan6
Stumholmen
[phone]
[phone]
556464-6874
[e-mail]
www.sitac.se www.sp.se
Ver. 13-1
Märkning
Produkterna skall vid fabrik förses med märkning.
Märkningen utgörs av skylt på varje levererad produkt och omfattar:
Innehavare, tillverkningsort
P-märke
Certifieringsorgan
Produktens typbeteckning
Godkännandets nummer
Storlek
Löpande tillverkningsdatum
Kontrollorgan
Uponor, Fristad
p
SP SITAC
Uponor sluten tank
0023/06
3 m3eller 5,3 m3
datum
SP
Lock/manlucka är försett med varningstext för farlig gas vid inspektion/nedstigning.
Bedömnings-
underlag
Rapport F608127, FX108288, F726379 och FX100307 från SP Sveriges Tekniska
Forskningsinstitut.
Kommentarer
Installationsanvisning ska medfölja varje leverans.
Detta bevis ersätter tidigare bevis med samma nummer daterat 2011-05-26
och projektnummer PX13503.
Giltighetstid
Godkännandet gäller t.o.m. 2016-05-25.



















 
 
   
 



Varenummer 470
Volumen 5,m
Materiale polyethylen
Diameter 400mm
Højde  1565mm
Vægt  0kg

Productnumbers470
Volume  5,m
Material polyethylene
Diameter 400mm
Height  1565mm
Weight  0kg

Tuotenumerot 470
Tilavuus 5,m
Materiaali polyeteeni
Halkaisija 400mm
Korkeus 1565mm
Paino  0kg

Artikelnummer 471
Volym  5,m
Material polyeten
Diameter 400mm
Höjd  1565mm
Vikt  0kg





4

Udgravningentilopsamlingstankenskalvære
såtilpasstor,atdererpladstilevt.atinstallere
forankringspladerelleretbetonfundamentun-
der tankens bund. Der skal ligeledes være
plads til nedgravning og evt. isolering (mod
frost)afaøbsrøretfrahuset.Denmaksimale
lægningsdybdeer0,75movertankensøverste
del. Underlaget skal være veludjævnet og
komprimeret.
Tanken kan løftes ned i udgravningen ved
hjælpafreb,derfastgøresøverstpåtanken,
ellerløfteselerog ståløjerne i tanken.Sættes
tankenilerjordellerpåklippegrund,skalud-
gravningendrænesforatforhindreophobning
afoveradevand,somkanudsættetankenfor
tryk.Maks.grundvandsstandfratankensbund
er0,5m.


Tanken kan forankres ved hjælp af Uponors
forankringssystem. Til forankring af opsam-
lingstankenskalderbrugesforankringssæt,
somhverindeholderforankringspladeroget
spændebåndmedlås.Placeringenafspænde-
båndeterangivetiformafforankringssymbo-
ler()itanken.Installationsvejledningfølger
medproduktet.

Tankenkanogså forankresmedet betonfun-
dament.Isådannetilfældeskalderstøbeset
10cmdybtbetonfundamentibundenafud-
gravningen.Understøbningenskalderindstø-
bes 6 rustfri ståløjer langs tankens omkreds
vedrillerneitankenpådestederitanken,hvor
der er forankringssymboler. På klippegrund
anvendeskileankrepåsammevis.
Nårbetonfundamenteterhærdet,læggesder
enbundaf10cmsand,ogtankenplaceres
vandretpåsandet.Placerstrækstabilespæn-
debåndovertanken;Fastgørdemtilståløjerne
i betonfundamentet og stram båndene vha.
låsene.

Fjernbeskyttelseslågetfratanken,påførsmø-
remiddel,og indsæt stigerøreti forseglingen.
Skubrøretnedad,ogplacerindløbstilslutnin-
genkorrekt.Drejstigerøretsådetkanforbin-
destilaøbsrøretfrahuset,ogforbinddem.
Kontroller, at stigerøret står lodret ved om-
kringfyldning af tanken. Stigerøret kan om
nødvendigtafkortes,såskruelågetforbliver
synligtpåjordoveraden.

 
Min.installationsdybde:450mm.Maks.grundvandsstand
fratankensbund:0,5m.

1,5 m
ø200
ø110
1 m
≤
0,75
m
ø 2,4 m

5

Omkringfyldningskervha.sandellerntgrus.
Fordelsandetjævntogkomprimerdetilagaf
ca.0cm.Komprimeringafomkringfyldningi
tankensmidterhulkanskevha.vandellerstav.
Om nødvendigt kan der anvendes isolerings-
måttersomfrostsikringaftankogaøbsrør.

Der kan bruges en højniveaualarm i tanken.
Alarmsystemetbestårafenkonduktivfølerog
enalarmenhed.Følerenleveresmedtometer
kabel og en gennemføring, som anvendes til
indføringistigerøret.Følerenskaltilkoblesen
alarmenhed.Monteralarmenhedenpåettørt
ogsynligtstedindeihuset.Boretmmhul
nærstigerøretstopumiddelbartnedenforlå-
get til følerkablet (anvend den medfølgende
gennemføring).Trækkabletgennemindførin-
gen,ogstramdetpådetsted,hvormarkerin-
genpåkableteriniveaumedaøbsrøretsfor-
bindelsesdel. Med føleren placeret på dette
stedvilderstadigværepladstilyderligere00l
spildevandi tanken.Alarmeringsniveauet kan
justeresvedentenatsænkeellerhæveføleren.
Enændringihøjdepå10cmsvarertilca.00l.
Installeralarmkableti etelektrikerrøri huset,
ogforbindalarmkablet(fxMSKx0,75mm)
til følerkablet vha. samlemuffen, der leveres
sammenmedføleren.
 

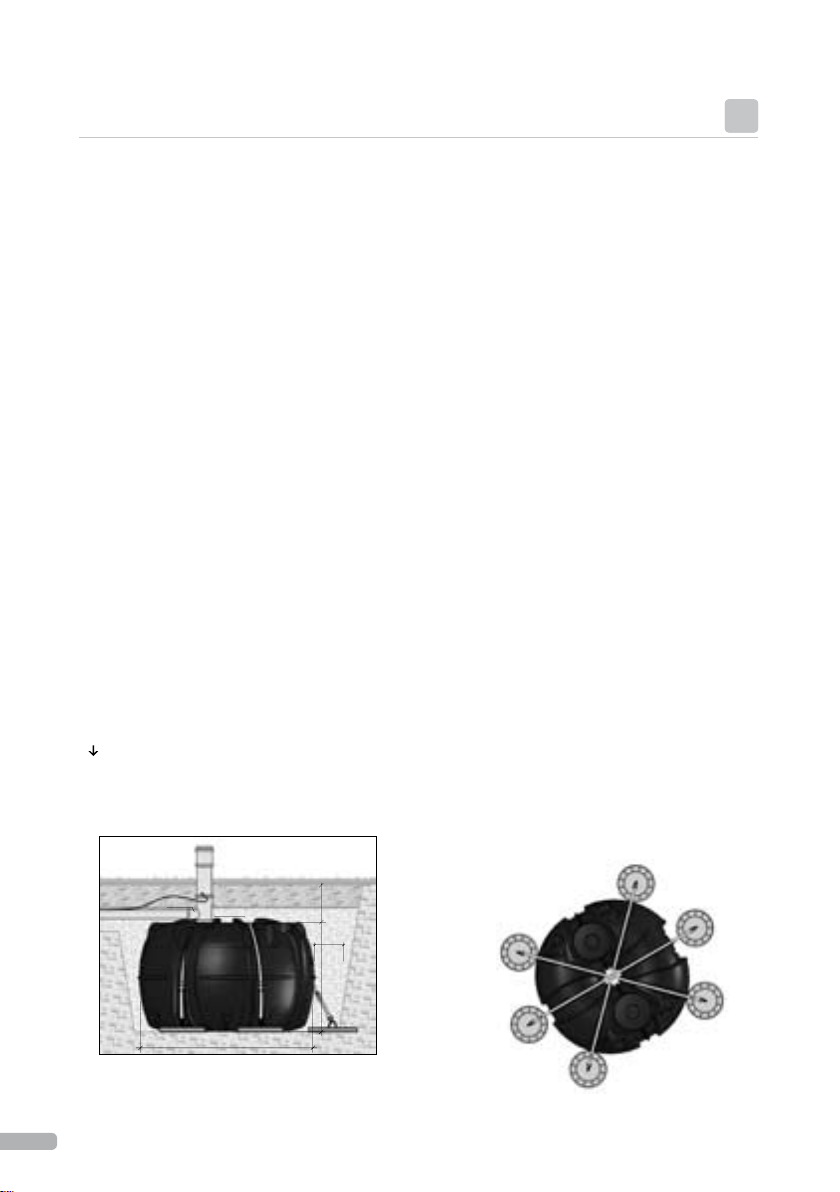

Forankringmedforankringsplader.
90°
Betonfundament,8x,8m
alt.Øm.
Markering
