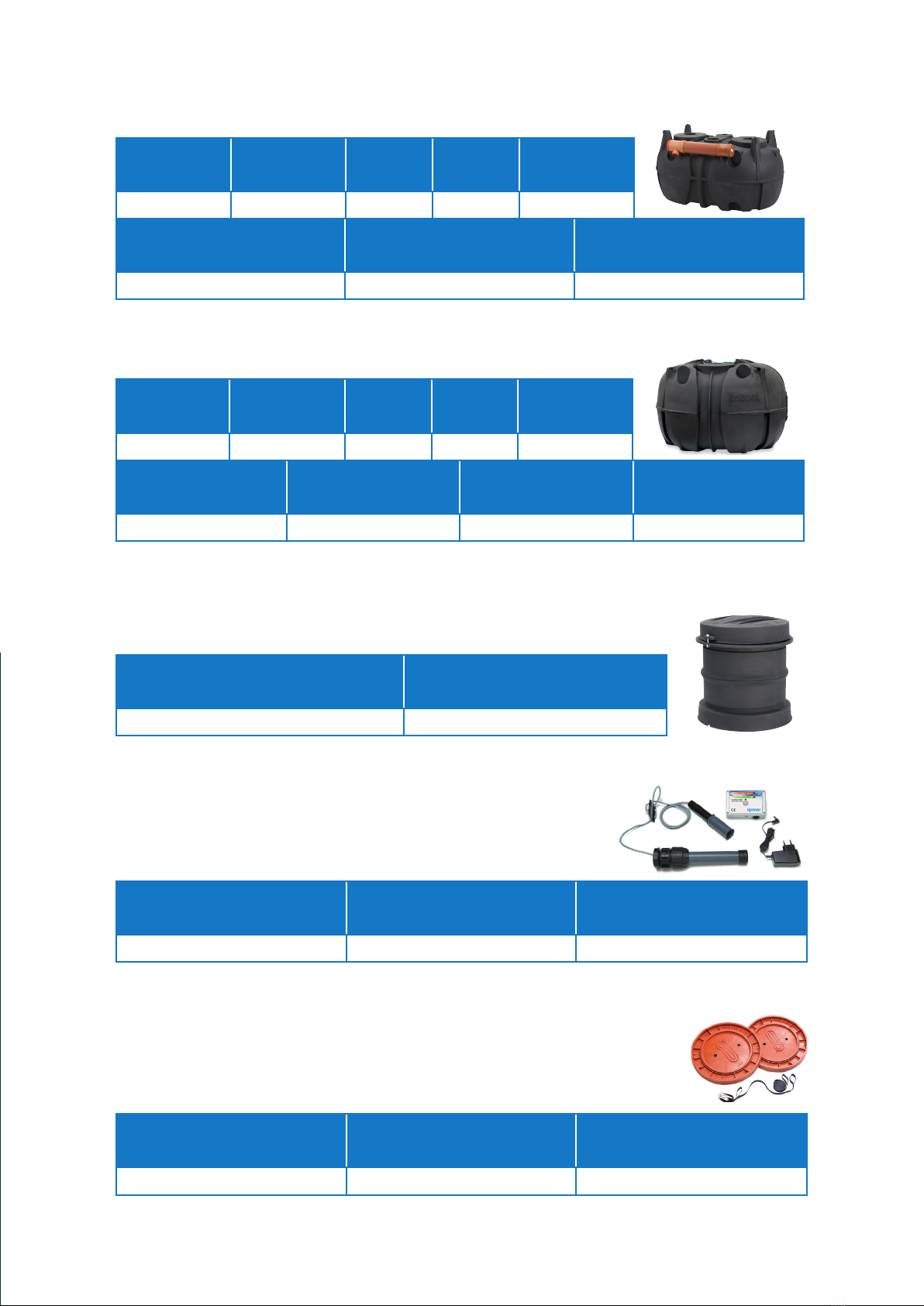

Slutna tankar.
Sortiment 2021

| 157
RSK
nr
Uponor
nr
Höjd
mm
Bredd
mm
Längd
mm
5618243 1057366 1175 1630 2400
3 m³ utan larm
Dim. tömningsrör
mm
Dim. anslutning
kg
Min/Max överfyllnad
mm
200 110 0,3-1
RSK
nr
Uponor
nr
Diameter
mm
Höjd
mm
Höjd inlopp
mm
5618203 1003561 1,5 1,5 1,5
5,3 m3
Dim. tömningsrör
mm
Dim. anslutning
mm
Min/Max överfyllnad
mm
Vikt
kg
200 110 0,3-1 250
Stigare 560
Med tätningsring.
RSK
nr
Uponor
nr
5618433 1057922
Trådlöst VA-larm
Givaren placeras ute i tank eller brunn och kontrollpanelen inne i
fastigheten. Elanslutning är via en enkel adapter som ansluts till
230 V uttag. Räckvidden är cirka 100 meter i öppen terräng.
RSK
nr
Uponor
nr
Antal per
påse/kart
5618205 1050927 1/20
Uponor Förankringssystem
Komplett paket inkl. 2 förankringsplattor, spännband, syrafasta beslag,
rostfria spännare och installationsanvisning. Tumregel är att man
använder 1 par plattor per kubikmeter tank som skall förankras.
RSK
nr
Uponor
nr
Vikt
kg
5610465 1003563 8,2
Slutna tankar

Uponor sluten tank 5,3 m3
Installationsanvisning
Uponor Opsamlingstank 5,3 m3
Installationsvejledning
Uponor-Umpisäiliö 5,3 m3
Asennusohje
Uponor Holding tank 5,3 m3
Installation instruction

SE 4
DK 9
FI 12
EN 15
Språkversioner/
Language versions

Uponor sluten tank 5,3 m3
Förankring med förankringsplattor
Förankring
Den slutna tanken förankras med Uponors
förankringssystem. För att förankra tanken
krävs tre set av Uponors förankringssystem.
Varje system består av två förankringsplattor
och ett spännband. Spännbandens position
har markerats med ankarsymboler ( ) på
tanken. Installationsanvisningar medföljer i
förankringssystemet. Ställ tanken vågrätt på
schaktets botten.
Schakt
Schaktet för den slutna tanken bör vara
så djupt att det vid behov nns plats att
installera Uponors förankringsplattor eller ett
betongfundament under tanken. Dessutom
ska det nnas plats för husets avloppsrör
och vid risk för djup tjäle ska det även nnas
plats för isolering av avloppet. Det maximala
läggningsdjupet är 0,75 m ovan tankens
överdel, och marken i schaktets botten ska vara
utjämnad och packad. Den slutna tanken kan
lyftas in i schaktet med hjälp av repen ovanpå
tanken eller med lyftstroppar och byglarna
i tanken. Om tanken installeras på en ler-
eller berggrund ska schaktet dräneras för att
förhindra att vatten som kan utsätta tanken för
tryck ansamlas. Högsta grundvattennivå är 0,5
m från tankens botten.
SE
4 | Uponor sluten tank 5,3 m3

Anslutning av stigare
Ta bort skyddslocket från tanken, smörj på lite
fett och stick in stigarröret i tätningen. Tryck
ned röret och se till så att inloppsanslutningen
hamnar rätt. Anslutningen mellan stigarröret
och tanken måste vara horisontellt för att
ge maximal täthet. Vrid stigarröret så att
anslutningen på dess sida kan kopplas till
husets avlopp och anslut rören. Kontrollera
att stigarröret står i våg under återfyllnaden.
Kapa stigarröret till rätt längd så att locket är i
lämplig höjd i förhållande till marknivån.
Tekniska data
Uponor nr. 1057366
Volym 3000 l
Material polyethylene
Längd 2400 mm
Bredd 1630 mm
Höjd 1175 mm
Vikt 170 kg
Förankring i ett
betongfundament
Tanken kan också förankras i ett
betongfundament. I så fall ska ett 10 cm tjockt
betongfundament gjutas under tanken på
schaktets botten. Gjut in sex förankringsbyglar i
rostfritt stål i betongen runt tanken, på samma
platser som ankarsymbolerna på tanken. Vid
installation i berggrund används kilankare på
samma sätt. Lägg ett 10 cm tjockt lager sand
ovanpå betongen när den har stelnat, och ställ
tanken vågrätt på sanden. Lägg spännbanden
över tanken, fäst dem i byglarna och dra åt
dem med hjälp av spärrlås.
Betongfundament 2 ,8 x 2 ,8 m eller Ø 3 m
Återfyllnad av schaktet
Använd stenfri sand till återfyllningen. Sprid ut
sanden jämnt och packa till den noga i cirka
20 centimeter tjocka lager. Använd vatten
eller en stav för att packa sanden i tankens
mitthål under återfyllningen. Vid behov ska
isoleringsplattor användas för att skydda
tanken och avloppet mot tjäle.
Minimal överfyllnad: 0,45 m om förankringsplattor används.
Maximal grundvattennivå: 0,5 m från tankens botten.

Larmgivare
Ett högnivålarm måste användas i den
slutna tanken. Larmsystemet består av
en konduktiv givare och en larmenhet.
Givaren har försetts med en 2 meter lång
kabel och kabelgenomföring för anslutning
till stigarröret, och måste anslutas till
larmenheten. Montera larmenheten på
en torr plats inuti huset, där den är synlig.
Borra ett hål med en diameter på 32 mm för
givarkabelns genomföring. Hålet placeras
nära stigarrörets överkant, strax under
skyddslocket.
För in kabeln i genomföringen och sätt
fast den i rätt position så att kabelns
markeringstejp är i jämnhöjd med inloppets
överdel. Vid denna nivå larmar givaren
när det nns plats för ytterligare 200 liter
i tanken. Larmnivån justeras genom att
givaren sänks eller höjs. En förändring på 10
cm motsvarar cirka 300 liter vätska. Montera
larmkabeln i huset inuti ett skyddsrör, och
anslut larmkabeln (t.ex. MSK 2 x 0,75 mm2)
och givarkabeln med hjälp av det kontaktdon
som levererades med givaren.
Barnsäkerhet
Se till att tömningsrörets lock alltid är
ordentligt påsatt för att undvika olyckor med
små barn och djur. Dra åt locket så hårt
att det behövs en hävarm för att lossa det.
Ytterligare höjd säkerhet kan t.ex. uppnås
genom att lägga en tung platta över locket,
använda en låsbar betäckning eller borra ett
hål genom lockets sida och rörets gänga och
där i sätta en självgängande skruv.
90°
Markerings-
tejp
90°
6 | Uponor sluten tank 5,3 m3

Monteringsanvisning Manlucka 600 mm
(tillbehör)
Allmän information
En manlucka på 600 mm kan monteras som
tillbehör på Uponors slutna tank 3 m³.
1. Placering av manlucka
Uponor sluten tank har en standardmanlucka
på 200 mm för tömning av tanken där även
inloppet från hushållet är placerat. När man
monterar manluckan på 600 mm så kommer
tanken att vara utrustad med 2 stycken
manluckor. Manluckan på 200 mm används
för inspektion av inkommande vatten samt
för placering av larm. På den slutna tanken
nns det en anslutningsyta som är avsedd för
manluckan 600 mm.
2. Håltagning av manlucka
Håltagningen för manluckan görs lämpligen
med en sticksåg. Påbörja håltagningen 30 mm
in på anslutningsstosen och såga upp hålet.
Kanten som blir kvar blir stöd till tätningsringen
som skall monteras i nästa steg.
3. Montering av manlucka
Montera tätningsringen på anslutningsstosen,
se till att tätningsringen ligger emot kanten
på stosen. Innan manluckan monteras på
tanken skall tätningsringen smörjas. Se
till att manluckan trycks ner i botten på
anslutningsstosen. Vid behov kan manluckan
därefter låsas fast emot anslutningsstosen
med rostfria självborrande skruvar.
Standard
Manlucka
Yta för 600 mm
manlucka

Kontaktinformation
VA-konsult/Planering
Namn
Adress
Telefon
Inköpsställe/Leverantör
Namn
Adress
Telefon
Installatör/Entreprenör
Namn
Adress
Telefon
Service
Namn
Adress
Telefon
Slamtömning
Namn
Adress
Telefon
Miljö- och hälsoskydd i kommunen
Namn
Adress
Telefon
8 | Kontaktinformation

9 | Uponor gråvattenreningssystem
Uponor Opsamlingstank 5,3 m3
Forankring med forankringsplader.
Uponors forankringssystem
Tanken kan forankres ved hjælp af
Uponors forankringssystem. Til forankring
af opsamlingstanken skal der bruges 3
forankringssæt, som hver indeholder 2
forankringsplader og et spændebånd med
lås.Placeringen af spændebåndet er angivet
i form af forankringssymboler ( ) i tanken.
Installationsvejledning følger med produktet.
Udgravning
Udgravningen til opsamlingstanken skal være
så tilpas stor, at der er plads til evt. at installere
forankringsplader eller et betonfundament
under tankens bund. Der skal ligeledes
være plads til nedgravning og evt. isolering
(mod frost) af aøbsrøret fra huset. Den
maksimale lægningsdybde er 0,75 m over
tankens øverste del. Underlaget skal være
veludjævnet og komprimeret. Tanken kan
løftes ned i udgravningen ved hjælp af reb, der
fastgøres øverst på tanken, eller løfteseler og
ståløjerne i tanken. Sættes tanken i lerjord eller
på klippegrund, skal udgravningen drænes
for at forhindre ophobning af overadevand,
som kan udsætte tanken for tryk. Maks.
grundvandsstand fra tankens bund er 0,5 m.
DK
Uponor Opsamlingstank 5,3 m3| 9

10 | Uponor gråvattenreningssystem
Tilslutning af aøbsrør
Fjern beskyttelseslåget fra tanken, påfør
smøremiddel, og indsæt stigerøret i
forseglingen. Skub røret nedad, og placer
indløbstilslutningen korrekt. Drej stigerøret så
det kan forbindes til aøbsrøret fra huset, og
forbind dem. Kontroller, at stigerøret står lodret
ved omkringfyldning af tanken. Stigerøret kan
om nødvendigt afkortes, så skruelåget forbliver
synligt på jordoveraden.
Produktbeskrivelse
Varenummer 1057366
Volumen 5,3 m3
Materiale polyethylen
Diameter 2400 mm
Højde 1565 mm
Vægt 230 kg
Forankring med et
betonfundament
Tanken kan også forankres med et
betonfundament. I sådanne tilfælde skal der
støbes et 10 cm dybt betonfundament i bunden
af udgravningen. Under støbningen skal der
indstøbes 6 rustfri ståløjer langs tankens
omkreds ved rillerne i tanken på de steder i
tanken, hvor der er forankringssymboler. På
klippegrund anvendes kileankre på samme
vis. Når betonfundamentet er hærdet, lægges
der en bund af 10 cm sand, og tanken placeres
vandret på sandet. Placer strækstabile
spændebånd over tanken; Fastgør dem til
ståløjerne i betonfundamentet og stram
båndene vha. låsene.
Betonfundament 2 ,8 x 2 ,8 m alt. Ø 3 m.
Omkringfyldning
Omkringfyldning sker vha. sand eller nt grus.
Fordel sandet jævnt og komprimer det i lag af
ca. 20 cm. Komprimering af omkringfyldning
i tankens midterhul kan ske vha. vand eller
stav. Om nødvendigt kan der anvendes
isoleringsmåtter som frostsikring af tank og
aøbsrør.
Min. installationsdybde: 450 mm. Maks. grundvandsstand
fra tankens bund: 0,5 m.
10 | Uponor Opsamlingstank 5,3 m3

Føler til alarm
Der kan bruges en højniveaualarm i tanken.
Alarmsystemet består af en konduktiv føler
og en alarmenhed. Føleren leveres med
to meter kabel og en gennemføring, som
anvendes til indføring i stigerøret. Føleren
skal tilkobles en alarmenhed. Monter
alarmenheden på et tørt og synligt sted inde
i huset. Bor et 32 mm hul nær stigerørets top
umiddelbart neden for låget til følerkablet
(anvend den medfølgende gennemføring).
Træk kablet gennem indføringen, og stram
det på det sted, hvor markeringen på kablet
er i niveau med aøbsrørets forbindelsesdel.
Med føleren placeret på dette sted vil
der stadig være plads til yderligere 200 l
spildevand i tanken. Alarmeringsniveauet
kan justeres ved enten at sænke eller hæve
føleren. En ændring i højde på 10 cm svarer til
ca. 300 l. Installer alarmkablet i et elektrikerrør
i huset, og forbind alarmkablet (fx MSK 2 x
0,75 mm2) til følerkablet vha. samlemuffen,
der leveres sammen med føleren.
90°
Markering
90°
Uponor Opsamlingstank 5,3 m3| 11

12 | Uponor gråvattenreningssystem
Uponor-Umpisäiliö 5,3 m3
Ankkuroiminen ankkurointilevyillä.
Ankkurointi
Ankkuroimiseen käytetään Uponor-
ankkurointijärjestelmää. Umpisäiliön
ankkuroimiseen tarvitaan kolme
ankkurointisarjaa, joista kukin sisältää kaksi
ankkurointilevyä sekä räikkäkiristimellä
varustetun sidontaliinan. Sidontaliinojen
sijoituspaikat on merkitty säiliöön
ankkurimerkein ( ) Asentamisohjeet tulevat
ankkurointijärjestelmän mukana. Aseta säiliö
vaakasuoraan kaivannon pohjalle.
Kaivanto
Umpisäiliön kaivannon syvyys mitoitetaan
niin, että ankkurointilevyt tai mahdollinen
betonilaatta mahtuvat sen pohjalle, ja säiliöön
tuleva viemäriputki voidaan peittää maahan
ja tarvittaessa suojata lämpöeristein. Suurin
sallittu asennussyvyys säiliön päältä mitattuna
on 0,75 m. Kaivannon pohja tasoitetaan
vaakasuoraksi ja tiivistetään.
FI
12 | Uponor-Umpisäiliö 5,3 m3

13 | Uponor gråvattenreningssystem
Viemärin liittäminen
Poista suojatulppa säiliöstä, laita liukastetta ja
asenna tyhjennysputkien muhvi tiivisteeseen.
Paina putki alaspäin ja suuntaa tuloyhde
oikeaan suuntaan. Tyhjennysputken ja
säiliön välinen liitos on tiukka, jotta liitos on
ehdottoman tiivis. Kohdista tyhjennysputken
haara taloviemärin suuntaan ja liitä siihen
viemäriputki. Ympärystäyttöä tehtäessä
tarkista, että tyhjennysputki on pystysuorassa.
Lyhennä tyhjennysputki tarvittaessa niin,
että sen kierrekansi jää vähän maanpinnan
yläpuolelle.
Tuotetiedot
Tuotenumerot 1057366
Tilavuus 5,3 m3
Materiaali polyeteeni
Halkaisija 2400 mm
Korkeus 1565 mm
Paino 230 kg
Ankkurointi betonilaattaan
Säiliö voidaan ankkuroida myös betonilaattaan,
jolloin sitä varten kaivannon pohjalle
valetaan 10 cm:n paksuinen betonilaatta.
Valun yhteydessä ankkurointimerkkien
kohdalle upotetaan kuusi ruostumatonta
kiinnityskorvaketta. Kalliossa käytetään
vastaavasti kiilaankkureita. Kovettuneen
laatan päälle tasataan n. 10 cm: n paksuinen
hiekkakerros. Asenna säiliö vaakasuoraan
hiekkakerroksen päälle. Asenna ankkurointiin
käytettävät venymättömät sidontaliinat säiliön
yli ja kiinnitä ne laatan korvakkeisiin ja kiristä
ruostumattomilla kiristimillä.
Betongfundament 2 ,8 x 2 ,8 m eller Ø 3 m
Kaivannon täyttäminen
Täyttöhiekassa ei saa olla kiviä. Levitä
täyttöhiekka joka puolelta tasaisesti ja
tärytä noin 20 cm:n kerroksina tiiviiksi. Säiliön
keskireiässä täyttö tiivistetään vedellä tai
sauvatäryttimellä.
Suojaa säiliö ja viemäriputki jäätymiseltä
tarvittaessa routaeristyslevyillä.
Minimi asennussyvyys 0,45 m käytettäessä ankkurointilevyjä.
Maksimi pohjaveden pinta viiva 0,5 m säiliön pohjasta.

Hälytysjärjestelmä
Umpisäiliössä tulee käyttää
täyttymishälytintä. Hälytysjärjestelmä
muodostuu konduktiivisesta anturista
ja hälytysyksiköstä. Anturissa on 2 m:n
kaapeli ja läpivienti tyhjennysputkeen
asentamista varten. Anturi on kytkettävä
hälytyslaitteeseen. Hälytysyksikkö sijoitetaan
näkyville talon kuiviin sisätiloihin. Anturin
läpivientiä varten tyhjennysputken
yläpäähän, heti kierrekannen alapuolelle,
porataan lävistysholkin mentävä reikä (Ø 32
mm). Anturin kaapeli pujotetaan holkin läpi ja
kiristetään paikalleen niin, että kaapelissa
oleva merkkiteippi on viemäriliittymän
yläreunan tasolla. Tällä hälytyskorkeudella
säiliössä on vielä tilaa noin 200 litralle
jätevettä. Hälytysrajaa muutetaan
säätämällä anturin korkeutta. 10 cm:n muutos
korkeudessa vastaa noin 3 00 litran tilavuutta.
Asenna talolle menevä maahan asennettava
sähköjohto suojaputkeen. Sähköjohto
(esim. MSK 2 x0,75 mm2 ) ja anturin kaapeli
yhdistetään mukana toimitetulla liittimellä.
90°
Merkkiteippi
90°
14 | Uponor-Umpisäiliö 5,3 m3

15 | Uponor gråvattenreningssystem
Uponor Holding tank 5,3 m3
Anchoring with anchor plates.
Anchoring
The holding tank is anchored using the Uponor
anchoring system. To anchor the holding tank,
three anchoring systems are needed, each
comprising two anchor plates and a strapping
belt with a ratchet tightener. The strapping
belt positions are indicated by anchor symbols
( ) in the tank. Installation instructions are
provided with the anchoring system. Lay
the tank horizontally on the bottom of the
excavation.
Excavation
The excavation for the holding tank should be
deep enough to allow for the installation of
any anchor plates required, or a concrete slab,
along its bottom, as well as the burial and,
when necessary, insulation (against freezing)
of the drainpipe from the house. The maximum
cover depth over the crown of the tank is 0.75
m, and the bottom of the excavation should
be leveled and compacted. The holding tank
can be lifted into the excavation using the
ropes on top of the tank or lifting belts and
the shackles in the tank. Arrange drainage for
excavations made in clay or rock, to prevent the
accumulation of surface water, which may put
pressure on the tank. Maximum ground water
level from bottom of tank is 0,5 m.
EN
Uponor Holding tank 5,3 m3| 15

16 | Uponor gråvattenreningssystem
Connecting the Drain
Remove the protective plug from the tank,
apply some lubricant and insert the access
pipe socket into the sealing. Push the pipe
down and position the inlet correctly. The
connection between the access pipe and the
tank is tight for maximum impermeability.
Position the access pipe so that the connection
on its side can be connected with the drainpipe
from the house, and connect them. During
backlling, check that the access pipe remains
vertical. If required, you can cut the access pipe
shorter so that its screw cap remains visible,
just above the ground.
Product Data table
Product numbers 1057366
Volume 5,3 m3
Material polyethylene
Diameter 2400 mm
Height 1565 mm
Weight 230 kg
Anchoring with a Concrete
Slab
The tank can also be anchored to a concrete
slab. In this case, you should cast a 10 cm thick
concrete slab on the bottom of the excavation.
During casting, six stainless steel fastening
shackles should be sunk in the concrete around
the perimeter of the tank, at the same points as
the anchor symbols in the tank. In a rock base,
use wedge anchors in the same manner. After
the slab has hardened, level a ten-centimetre
layer of sand on top of it and position the tank
horizontally on the sand bed. Place non-stretch
strapping belts over the tank; fasten them onto
the shackles in the slab, and tighten them using
their tighteners.
Concrete slab 2 ,8 x 2 ,8 m or Ø 3 m.
Backlling the Excavation
Use stone-free sand for backlling. Spread
the sand evenly, and compact it well in layers
of around 20 cm. Use water or a rod vibrator
to compact the backll in the centre hole of
the tank. If necessary, use insulation slabs to
protect the tank and drainpipe against freezing.
Minimum installation depth 0.45m when using anchor plates.
Maximum ground water level from bottom of the tank 0,5 m.
16 | Uponor Holding tank 5,3 m3

Alarm System
A high level alarm must be used in the
holding tank. The alarm system consists of
a conductive sensor and an alarm unit. The
sensor includes a two-metre cable and an
inlet sleeve for entry into the access pipe. The
sensor must be connected to the alarm unit.
Mount the alarm unit in a dry place inside
the house, where it will be visible. Drill a hole
(Ø 32 mm) for the sensor cable’s inlet sleeve
near the top of the access pipe, immediately
below the screw cap.
Insert the cable through the sleeve, and
tighten it into position so that the marker
tape on the cable is ush with the top of the
drainpipe connection. With this sensor height
there will still be space in the tank for around
200 litres of wastewater, and you can adjust
the alarm threshold by altering the height
of the sensor. A change of 10 cm in height
corresponds to around 3 00 litres in liquid
volume. Install the alarm cable into the house
inside a protective conduit, joining the alarm
cable (e.g. MSK 2 x 0.75 mm2) to the sensor
cable using the connector supplied with the
sensor.
90°
Marker tape
90°
Uponor Holding tank 5,3 m3| 17

18 | Uponor gråvattenreningssystem
Uponor Infra AB
513 81 Fristad
T033-17 25 00
F033-17 26 17
E[email protected]
www.uponor.se/infra
76063 06/2021
