V7 DOCKUCPT3D User manual

DOCKUCPT3D
www.v7world.com

Copyright
This document contains proprietary information
protected by copyright. All rights reserved. No part of
this manual may be reproduced by any mechanical,
electronic or other means, in any form, without prior
written permission of the manufacturer.
Trademarks
All trademarks and registered trademarks are the
property of their respective owners or companies.
Package Contents
• Docking Station
• USB Cable (connect computer to Docking Station)
• Power Adapter
• User’s Manual
INTRO

• Conrm that you are connecting the Docking Station with
the supplied USB cable to the fastest USB port available on
your computer
• Conrm all of your cables and devices are working properly
by using them directly connected to your computer
• Conrm you are using the latest software and drivers from
the manufacturer of the computer including Chipset Drivers,
Firmware Updates, Bios, etc.
• Conrm your computer’s operating system power saving
mode setting is not set to turn o USB connectivity. This
can results in USB input devices being ignored during sleep
mode so you can’t wake up your computer.
• Still having trouble?
Contact our customer service team. Contact information is
on our website www.v7world.com
IMPORTANT

OVERVIEW
BACK
12345
1. Gigabit Ethernet (10/100/1000 Mbps)
2. 3 x USB 3.2 Gen1
3. 1 x DisplayPort
4. 2 x HDMI
5. USB-C Input (with 100W Power Delivery)
6. Power Input
6

OVERVIEW
FRONT
123 4 5
6
1. Power Button
2. USB 3.2 Gen 1 with BC 1.2 Fast Charging
3. MicroSD Card Reader*
4. SD Card Reader*
5. 3.5 mm Audio / Microphone 4pole TRRS Stereo
6. K-Lock Security
*Secure Digital v5.0 and SD v3.01 UHS-I, SDHC/SDXC (up to 2TB Capacity)

DISPLAYS & RESOLUTION
Single Display
Computer DP Alt Mode
Version
DP HDMI HDMI
HBR2 (DP 1.2 Alt Mode) 4K/30Hz 4K/30Hz 4K/30Hz
HBR3 (DP 1.4 Alt Mode) 4K/60Hz 4K/60Hz 4K/60Hz
Notes:
• Please make sure your computer supports at least the numbers of displays you want to use including
the display of the device you are using. Check with your device manufacturer of the computer and the
display to make sure it will support the number of displays and resolutions desired.
• For Mac OS computers only, please note you can only extend one display, the 2nd and 3rd will be mirror
mode only. See the computer manufacturer’s multiple display support documentation for more details.
Dual Display
Computer DP Alt Mode
Version
Dual HDMI DP + HDMI
HBR2 (DP 1.2 Alt Mode) 1080P/60Hz 1080P/60Hz
HBR3 (DP 1.4 Alt Mode) 4K/60Hz 4K/60Hz
Triple Display
Computer DP Alt Mode
Version
DP HDMI HDMI
HBR2 (DP 1.2 Alt Mode) 1600x900/60Hz 1600x900/60Hz 1600x900/60Hz
HBR3 (DP 1.4 Alt Mode) 1080P/60Hz 1080P/60Hz 1080P/60Hz

Product Safety Instructions:
Read this guide for important safety and health information and for regulatory information.
Warning: Failure to properly set up, use, and care for this product can increase the risk of serious injury
or death, or damage to the device or devices. Read this instruction and keep all printed manuals,
instruction for future references. This Product Safety Instructions includes important information about
many V7 products. Refer to sections that apply to the feature of your device.
AC Powered Devices: These precautions apply to all products that plug into a standard wall power
outlet.
Failure to take the following precautions can result in serious injury or death from electric shock or re
or in damage to the device.
To select an appropriate power source for your device:
• Use only the power supply unit and AC power cord that came with your device or that you received
from an authorized repair center.
• Conrm that your electrical outlet provides the type of power indicated on the power supply unit
(in terms of voltage [V] and frequency [Hz]). If you are not sure of the type of power supplied to your
home, consult qualied electrician.
• Do not use non-standard power sources, such as generators or inverters, even if the voltage and
frequency appear acceptable. Only use AC power provided by a standard wall outlet.
• Do not overload your wall outlet, extension cord, power strip, or other electrical receptacle. Conrm
that they are rated to handle the total current (in Amps [A]) drawn by the device (indicated on the
power supply unit) and any other devices that are on the same circuit.
• To prevent damaging the power cords and power supply:
• Protect the power cords from being walked on.
• Protect cords from being pinched or sharply bent, particularly where they connect to the power
outlet, the power supply unit, and the device.
• Do no jerk, knot, sharply bend, or otherwise abuse the power cords.
• Do not expose the power cords to sources of heat.
• Keep children and pets away from the power cords. Do not allow them to bite or chew on them.
• When disconnecting the power cord, pull the plug – do not pull on the cord.
• Unplug this power cord during lightning storms or when unused for a long period of time.
If a power cord or power supply becomes damaged in any way, stop using it immediately. Unplug
your device during lightning storms or when unused for long periods of time. For devices with an AC
power cord that connects to the power supply or the equipment itself, always connect the power cord
accordingly to the following instructions:
• Plug the AC power cord into the power supply unit or the equipment itself until it stops.
• Plug the other end of the AC power cord into the wall outlet.
Do not attempt repairs. Do not attempt to take apart, disassemble, service, or modify the hardware
device or power supply. Doing so could present risk of electronic shock or other hazard. Any evidence of
any attempt to dissemble and/or modify the device, including peeling, puncturing, or removal of any of
the labels, will void the Limited Warranty.
Do not abuse the device: Do not immerse the device to any liquid or expose to moisture. Clean only
with dry cloth. Do not use the device outside the specied operating temperature range of 5°C (41°F)
to 35°C (95°F). If the device is exposed to environment outside of its prescribed operation, turn o the
device and allow the temperature to stabilize within the specied operating range before using the
device.

DOCKUCPT3D
www.v7world.com

Copyright
Dieses Dokument enthält rmeneigene, urheberrechtlich
geschützte Informationen. Alle Rechte vorbehalten. Kein
Teil dieses Handbuchs darf ohne vorherige schriftliche
Genehmigung des Herstellers mechanisch, elektronisch
oder durch andere Mittel in irgendeiner Form
reproduziert werden.
Markenzeichen
Alle Markenzeichen und eingetragenen Marken sind
Eigentum ihrer jeweiligen Besitzer oder Unternehmen.
Verpackungsinhalt
• Docking Station
• USB-Kabel (zum Anschließen der Docking Station
anden Computer)
• Netzadapter
• Bedienungsanleitung
EINFÜHRUNG

• Die Docking Station muss mit dem mitgelieferten USB-Kabel
an den schnellsten USB-Anschluss des Computers
angeschlossen werden.
• Prüfen Sie, ob alle Kabel und Geräte einwandfrei funktionieren,
indem Sie diese direkt an den Computer anschließen.
• Verwenden Sie die aktuellste Software und die aktuellsten
Treiber des Computerherstellers (Chipsatz-Treiber, Firmware-
Updates, Bios usw.).
• Prüfen Sie, ob der Energiesparmodus des Computer-
Betriebssystems eingeschaltet ist und deshalb die USB-
Anschlüsse deaktiviert sind. In diesem Fall werden USB-Geräte
möglicherweise nicht erkannt, sodass Ihr Computer nicht aus
dem Ruhemodus umschaltet.
• Konnten Sie das Problem nicht lösen oder haben Sie
weitereFragen?
Dann wenden Sie sich bitte an unseren Kundendienst.
DieKontaktdaten nden Sie auf unserer Website
www.v7world.com
WICHTIG

ÜBERSICHT
RÜCKSEITE
12345
1. Gigabit Ethernet (10/100/1000Mbps)
2. 3 x USB3.2Gen1
3. 1 x DisplayPort
4. 2 x HDMI
5. USB-C-Eingang (mit 100WLeistung)
6. Stromeingang
6

ÜBERSICHT
VORDERSEITE
123 4 5
6
1. Einschalttaste
2. USB3.2Gen1 mit BC1.2Schnellladung
3. MicroSD-Kartenleser*
4. SD-Kartenleser*
5. 3,5mm Audio / Mikrofon 4-polig TRRS Stereo
6. Kensington-Lock Sicherheitsschloss
*SecureDigitalv5.0 und SDv3.01 UHS-I, SDHC/SDXC (bis zu 2TB Kapazität)

BILDSCHIRME UND AUFLÖSUNG
Einzelanzeige
Computer-DisplayPort,
Version Alt-Modus
DP HDMI HDMI
HBR2 (DisplayPort 1.2 Alt-Modus) 4K/30Hz 4K/30Hz 4K/30Hz
HBR3 (DisplayPort 1.4 Alt-Modus) 4K/60Hz 4K/60Hz 4K/60Hz
Hinweise:
• Bitte vergewissern Sie sich, dass Ihr Computer mindestens die Anzahl der Bildschirme unterstützt, die
Sie verwenden möchten, einschließlich des Bildschirms des von Ihnen verwendeten Geräts. Wenden Sie
sich an den Hersteller des Computers und des Bildschirms, um sicherzustellen, dass er die gewünschte
Anzahl von Bildschirmen und Auösungen unterstützt.
• Bitte beachten Sie, dass Sie die Anzeige bei Computern mit MAC-Betriebssystem nur um einen
Zusatz-Bildschirm erweitern können. Der 2. und 3. Bildschirm sind im Spiegelungsmodus. Weitere
Informationen nden Sie in den Unterlagen des Computerherstellers zur Nutzung mehrerer Bildschirme.
Duale Anzeige
Computer-DisplayPort,
Version Alt-Modus
Duales HDMI DisplayPort + HDMI
HBR2 (DisplayPort 1.2 Alt-Modus) 1080p/60Hz 1080p/60Hz
HBR3 (DisplayPort 1.4 Alt-Modus) 4K/60Hz 4K/60Hz
Drei Bildschirme
Computer-DisplayPort,
Version Alt-Modus
DP HDMI HDMI
HBR2 (DisplayPort 1.2 Alt-Modus) 1600x900/60Hz 1600x900/60Hz 1600x900/60Hz
HBR3 (DisplayPort 1.4 Alt-Modus) 1080p/60Hz 1080p/60Hz 1080p/60Hz

Produktsicherheitshinweise:
Dieses Handbuch enthält wichtige Sicherheits- und Gesundheitshinweise sowie regulatorische Angaben.
Warnhinweis: Eine unsachgemäße Einrichtung, Anwendung und Pege dieses Produkts kann die Gefahr
schwerer oder tödlicherVerletzungen erhöhen, oder zu Schäden am Gerät bzw. an Geräten führen. Lesen
Sie diese Anweisungen und bewahren Sie alle gedruckten Handbücher und Anweisungen zur späteren
Referenz auf. Diese Produktsicherheitshinweise umfassen wichtige Informationen über zahlreiche
Produkte vonV7. Lesen Sie die Abschnitte, die sich auf Funktionen Ihres Gerätes beziehen.
Mit Wechselstrom betriebene Geräte: Diese Sicherheitsanweisungen gelten für alle Produkte, die an
eine standardmäßige Wandsteckdose angeschlossen werden.
Die Nichtbeachtung der folgenden Sicherheitshinweise kann zu schweren oder tödlichen Verletzungen
aufgrund von Stromschlägen oder Feuer führen oder zu einer Beschädigung des Geräts.
Auswahl einer geeigneten Stromquelle für das Gerät:
• Verwenden Sie ausschließlich Netzteil und AC-Netzkabel, die sich im Lieferumfang des Geräts
benden oder die Sie von einem autorisierten Reparaturzentrum erhalten haben.
• Vergewissern Sie sich, dass die Steckdose die auf dem Netzteil angegebene Stromart liefert (in Bezug auf
Stromspannung [V] und Netzfrequenz [Hz]). Konsultieren Sie im Zweifel einen qualizierten Elektriker.
• Nutzen Sie keine nicht standardisierten Stromquellen wie Generatoren oder Stromwandler, selbst
wenn die Stromspannung und die Netzfrequenz geeignet erscheinen. Nutzen Sie ausschließlich
Wechselstrom aus einer standardmäßigen Wandsteckdose.
• Überlasten Sie Wandsteckdose, Verlängerungskabel, Steckdosenleiste oder andere Steckdosen
nicht. Vergewissern Sie sich, dass sie für die Leistungsaufnahme (in Ampere [A]) des Geräts (auf dem
Netzteil angegeben) und andere Geräte im gleichen Stromkreis ausgelegt ist.
• Beschädigung von Netzkabel und Netzteil verhindern:
• Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt und nicht beschädigt werden kann.
• Achten Sie insbesondere im Bereich von Steckern, Steckdosen und am Geräteausgang darauf, dass
das Kabel nicht eingeklemmt oder stark gebogen wird.
• Sie sollten nicht ruckartig am Kabel ziehen, es nicht verknoten, stark knicken oder auf andere
unsachgemäße Weise verwenden.
• Verlegen Sie das Netzkabel nicht in der Nähe von Hitzequellen.
• Halten Sie Kinder und Haustiere vom Netzkabel fern. Verhindern Sie, dass sie in das Kabel beißen
oder darauf herumkauen.
• Ziehen Sie das Netzkabel am Stecker ab– ziehen Sie nicht am Kabel.
• Trennen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz.
Wenn Netzkabel oder Netzteile beschädigt werden, ist die Verwendung sofort einzustellen. Trennen
Sie das Gerät bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz. Bei Geräten mit einem
AC-Netzkabel, das mit dem Netzteil oder direkt mit dem Gerät verbunden wird, sollte das Netzkabel
immer auf folgende Weise angeschlossen werden:
• Stecken Sie das AC-Netzkabel bis zum Anschlag in das Netzteil oder direkt in das Gerät.
• Stecken Sie das andere Ende des AC-Netzkabels in die Wandsteckdose.
Versuchen Sie nicht, Reparaturen durchzuführen. Versuchen Sie nicht, das Gerät oder die Stromversorgung zu
zerlegen, zu demontieren, zu warten oder zu verändern. Dies kann zu Stromschlägen oder anderen Gefahren
führen. NachweislicheVersuche, das Gerät auseinanderzubauen und/oder zu verändern, einschließlich
Abziehen, Beschädigen oder Entfernen jeglicher Klebeetiketten, führen zum Erlöschen der Garantie.
Verwenden Sie das Gerät nicht unsachgemäß: Tauchen Sie das Gerät nicht in Flüssigkeiten und setzen
Sie es keinerlei Feuchtigkeit aus. Reinigen Sie es nur mit einem trockenenTuch. Verwenden Sie das
Gerät nicht außerhalb des angegebenen Betriebstemperaturbereichs von 5°C bis 35°C. Wird das Gerät
einer Umgebung außerhalb der vorgeschriebenen Betriebsbedingungen ausgesetzt, schalten Sie das
Gerät aus und warten Sie, bis sich die Temperatur innerhalb des angegebenen Bereichs stabilisiert hat,
bevor Sie das Gerät verwenden.

DOCKUCPT3D
www.V7world.com

Copyright
Este documento contiene información condencial
protegida por copyright. Todos los derechos reservados.
Ninguna parte de este manual podrá reproducirse de
forma mecánica, electrónica o de cualquier otro modo
sin la previa autorización por escrito del fabricante.
Marcas comerciales
Todas las marcas comerciales y marcas comerciales
registradas pertenecen a sus respectivos propietarios
oempresas.
Contenido del paquete

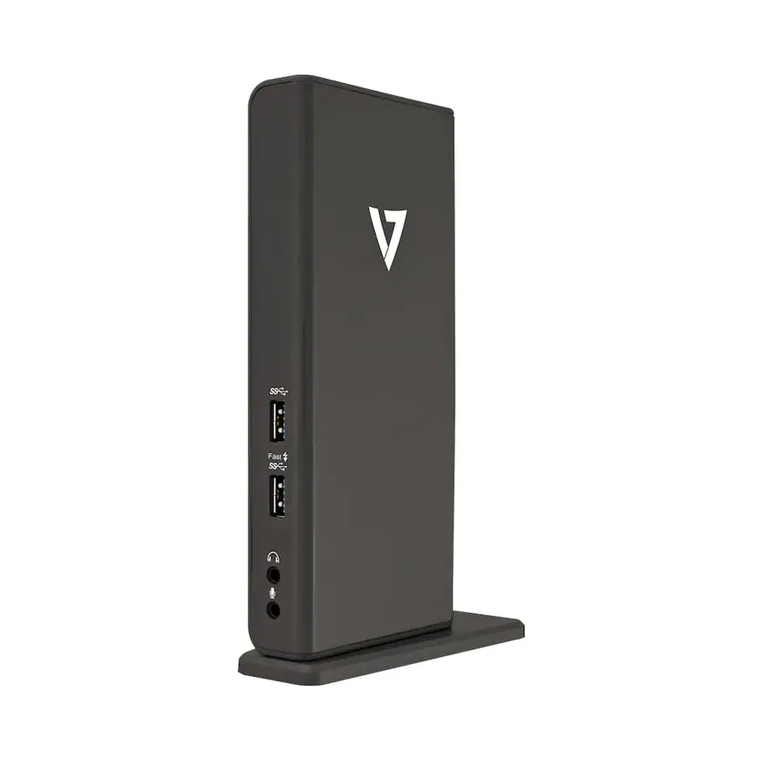

• Docking Station
• Cable USB (conexión del ordenador a la Docking Station)
• Adaptador de corriente
• Manual del usuario
INTRODUCCIÓN

• Compruebe que la Docking Station está conectada con el
cable USB suministrado al puerto USB más rápido disponible
en el ordenador
• Compruebe que todos los cables y dispositivos funcionan
correctamente conectándolos directamente al ordenador
• Compruebe que está utilizando el software y los controladores
más recientes del fabricante del ordenador, incluidos los
controladores de chipset, actualizaciones de rmware, Bios, etc.
• Compruebe que el modo de ahorro de energía del sistema
operativo del ordenador no está congurado para desactivar
la conectividad USB. Esto podría provocar que se ignoraran
los dispositivos de entrada USB durante el modo de reposo,
por lo que no podrá reactivar el ordenador.
• ¿Sigue teniendo problemas?
Póngase en contacto con nuestro servicio de atención al cliente.
La información de contacto está en nuestro sitio web
www.v7world.com
IMPORTANTE

DESCRIPCIÓN GENERAL
PARTE TRASERA
12345
1. Gigabit Ethernet (10/100/1000Mbps)
2. 3 puertos USB 3.2 Gen1
3. 1 puerto DisplayPort
4. 2 puertos HDMI
5. Entrada USB-C (con 100W de PD)
6. Entrada de corriente
6
