V7 UDDS User manual

UDDS
www.v7world.com

Copyright
This document contains proprietary information
protected by copyright. All rights reserved. No part of
this manual may be reproduced by any mechanical,
electronic or other means, in any form, without prior
written permission of the manufacturer.
Trademarks
All trademarks and registered trademarks are the
property of their respective owners or companies.
Package Contents
• Docking Station
• USB Cable (connect computer to Docking Station)
• Power Adapter
• User’s Manual
INTRO

• Check www.v7world.com for the latest downloads
for this product
• Conrm that you are connecting the Docking Station
with the supplied USB cable to the fastest USB port
available on your computer (USB-C or USB 3.0 or greater)
• Conrm you are using the power supply that came with
your docking station
• Conrm all of your cables and devices are working properly
by using them directly connected to your computer
• Conrm you are using the latest software from DisplayLink:
www.displaylink.com/downloads
• Conrm you are using the latest software and drivers from
the manufacturer of the computer including Chipset
Drivers, Firmware Updates, Bios, etc.
• Conrm your computer’s operating system power saving
mode setting is not set to turn o USB connectivity. This can
results in USB input devices being ignored during sleep
mode so you can’t wake up your computer.
• Other troubleshooting: support.displaylink.com
Still having trouble?
Contact our customer service team at www.v7world.com
IMPORTANT

OVERVIEW
FRONT
4
Item
Description
1 USB 3.0 Port
Connect to USB 3.0 devices
2 USB 3.0 Port
Connect to USB 3.0 devices
With BC 1.2 charging
3
Speaker Jack Connect to speaker or earphone
4 MIC Jack
Connect to microphone
1
2
3
4

OVERVIEW

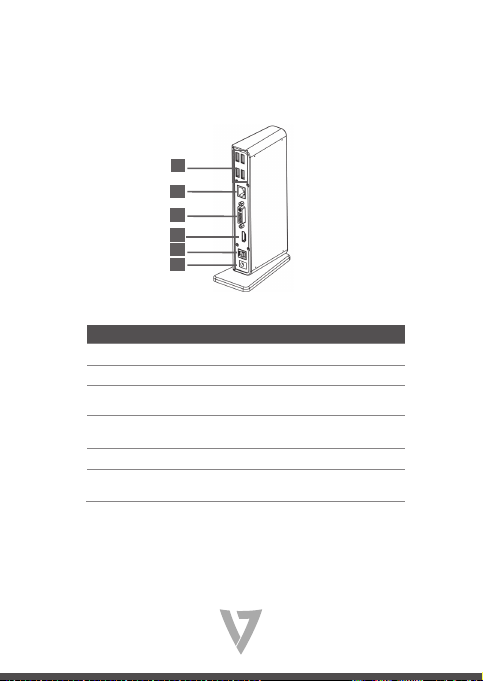

BACK
5
Item
Description
5 USB 2.0 Ports
Connect to USB 2.0 devices
6 RJ45 Port
Connect to Ethernet.
7 DVI Connector
Connect to a DVI monitor or
projector
8 HDMI connector
Connect to a HDMI monitor or
projector
9 USB 3.0 port
(Type B)
Connect to computer
10 Power jack
Connect to power adapter
5
6
7
8
9
10

SPECIFICATION
6
Host Interface
USB 3.0
Connector HDMI 30pin Female
DVI-D 30pin Female
4 x USB 3.0 Type A
2 x USB 3.0 Type A with BC 1.2 Charge
3.5mm Stereo Mini-Jack
RJ45 Connector
DC Power Jack
Video resolution
One Display HDMI: 2560 x 1440 @ 50 Hz
One Display DVI: 2048 x 1152 @ 60 Hz
Dual Display: 2048 x 1152 @ 60Hz
Supported Colors
16 Bits and 32 Bits
Audio
2.1 CH
Ethernet
10/100/1000
Power
Input: AC 100-240V
Output: DC 5V 4A
Power
Consumption
Operating Power: 14.43W
Suspend Mode Power: 1.95W
Weight
Without stand: .5 lbs (.22 kg)
With stand: .7 lbs (.32 kg)
Dimension
Without stand: 7 x 3 x 1.2 in (180 x 77 x 31 mm)
With stand: 4.3 x 2.4 x 7.4 in (110 x 60 x 187
mm)
Operation
Temperature
0~40 degree
Storage
Temperature
-20~70 degree
Compliance
CE, FCC

Copyright
Dieses Dokument enthält firmeneigene,
urheberrechtlich geschützte Informationen. Alle Rechte
vorbehalten. Kein Teil dieses Handbuchs darf ohne
vorherige schriftliche Genehmigung des Herstellers
mechanisch, elektronisch oder durch andere Mittel in
irgendeiner Form reproduziert werden.
Trademarks
Alle Marken und eingetragenen Marken sind Eigentum
ihrer jeweiligen Besitzer oder Unternehmen.
Verpackungsinhalt
• Dockingstation
• USB-Kabel (Verbinden von Computer und
Dockingstation)
• Netzadapter
• Benutzerhandbuch
EINFÜHRUNG

• Informieren Sie sich auf www.v7world.com über die
neuesten Updates für dieses Produkt.
• Die Dockingstation muss mit dem mitgelieferten USB-
Kabel an den schnellsten USB-Anschluss des Computers
angeschlossen werden (USB-C, USB 3.0 oder höher).
• Verwenden Sie nur das mitgelieferte Netzteil.
• Prüfen Sie, ob alle Kabel und Geräte einwandfrei
funktionieren, indem Sie diese direkt an den Computer
anschließen.
• Verwenden Sie nur die aktuellste DisplayLink-Software.
Diese finden Sie auf www.displaylink.com/downloads.
• Verwenden Sie die aktuellste Software und die aktuellsten
Treiber des Computerherstellers (Chipsatz-Treiber,
Firmware-Updates, Bios usw.).
• Prüfen Sie, ob der Energiesparmodus des Computer-
Betriebssystems eingeschaltet ist und deshalb die
USB-Anschlüsse deaktiviert sind. In diesem Fall werden
USB-Geräte möglicherweise nicht erkannt, sodass Ihr
Computer nicht aus dem Ruhemodus umschaltet.
• Weitere Informationen zur Fehlerbehebung:
support.displaylink.com
Konnten Sie das Problem nicht lösen oder haben Sie weitere Fragen?
Wenden Sie sich an unseren Kundenservice auf www.v7world.com
WICHTIG:

ÜBERSICHT
VORDERSEITE
4
Anschluss
Beschreibung
1 USB 3.0
Anschluss an USB 3.0-Geräte
!
2 USB 3.0
Anschluss an USB 3.0-Geräte
Mit BC 1.2 Ladeport
3 Lautsprecher
Anschluss an Lautsprecher
oder Kopfhörer
4 Mikrofon
Anschluss an Lautsprecher
oder Kopfhörer
1
2
3
4
1
2
3
4

ÜBERSICHT
RÜCKSEITE
5
Anschluss
Beschreibung
5USB 2.0
Anschluss an USB 2.0-Geräte
6RJ45
Ethernetanschluss
7DVI
Anschluss an einen
DVI-Bildschirm oder Projektor
8HDMI
Anschluss an einen
HDMI-Bildschirm oder -Projektor
9USB 3.0 (Type B)
Anschluss an einen Computer
10
Strombuchse
Anschluss an den Netzadapter
5
6
7
8
9
10

TECHNISCHE DATEN
'
USB 3.0
30pin HDMI-Buchse
30pin DVI-D-Buchse
4x USB 3.0 Type A
2x USB 3.0 Type A mit BC 1.2-Ladefunktion
3,5-mm Stereo-Minibuchse
RJ45
DC-Strombuchse
Ein Bildschirm HDMI: 2560 x 1440 @ 50 Hz
Ein Bildschirm DVI: 2048 x 1152 @ 60 Hz
Zwei Bildschirme: 2048 x 1152 @ 60 Hz
16 Bit und 32 Bit
2.1 CH
10/100/1000
Eingang: AC 100–240 V
Ausgang: DC 5V 4A
Betriebsleistung: 14,43 W
Leistung im Ruhezustand: 1,95 W
Ohne Ständer: 0,22 kg
Mit Ständer: 0,32 kg
Ohne Ständer: 180 x 77 x 31 mm
Mit Ständer: 110 x 60 x 187 mm
0 ~ 40 Grad
-20 ~ 70 Grad
CE, FCC
Host-Schnittstelle
Anschluss
Videoauflösung
Unterstützte Farben
Audio
Ethernet
Stromversorgung
Stromverbrauch
Gewicht
Maße
Betriebstemperatur
Lagertemperatur
Konformität

Copyright
Este documento contiene información confidencial
protegida por copyright. Todos los derechos reservados.
Ninguna parte de este manual podrá reproducirse de
forma mecánica, electrónica o de cualquier otro modo
sin la previa autorización por escrito del fabricante.
Marcas comerciales
Todas las marcas comerciales y marcas comerciales
registradas pertenecen a sus respectivos propietarios
o empresas.
Contenido del paquete
• Docking Station
• Cable USB (para conectar el ordenador a la docking
station)
• Adaptador de corriente
• Manual del usuario
INTRODUCCIÓN

• Visite www.v7world.com para ver las descargas más recientes
de este producto.
• Compruebe que la docking station está conectada con el cable
USB suministrado al puerto USB más rápido que esté disponible
en su ordenador (USB-C o USB 3.0 o superior).
• Compruebe que está usando la alimentación suministrada con
su docking station.
• Compruebe que todos los cables y dispositivos funcionan
correctamente y que los usa directamente conectados al
ordenador.
• Compruebe que está usando el software más reciente de
DisplayLink: www.displaylink.com/downloads.
• Compruebe que está usando el software y los controladores
más recientes del fabricante del ordenador, incluidos los
controladores del chipset, las actualizaciones del firmware,
BIOS, etc.
• Compruebe que el modo de ahorro de energía del sistema
operativo de su ordenador no está configurado para que
desactive la conexión mediante USB. Esto podría provocar que
se ignoraran los dispositivos de entrada USB durante el modo
de reposo, por lo que no podrá reactivar el ordenador.
• Más soluciones de problemas: support.displaylink.com
¿Sigue teniendo problemas?
Póngase en contacto con nuestro servicio de atención al cliente
en www.v7world.com.
IMPORTANTE

DESCRIPCIÓN GENERAL
PARTE DELANTERA
4
Elemento
Descripción
1 Puerto USB 3.0
Conexión a dispositivos USB 3.0
!
2 Puerto USB 3.0
Conexión a dispositivos USB 3.0
Con carga BC 1.2
3 Conector de
altavoz
Conexión a altavoz o auriculares
4 Conector de
micrófono
Conexión a micrófono
1
2
3
4
1
2
3
4

DESCRIPCIÓN GENERAL
PARTE TRASERA
5
Elemento
Descripción
5Puertos USB 2.0
Conexión a dispositivos USB 2.0
6Puerto RJ45
Conexión a Ethernet
7Conector DVI
Conexión a un proyector o
monitor DVI
8Conector HDMI
Conexión a un proyector o
monitor HDMI
9Puerto USB-B 3.0
Conexión a un ordenador
10
Conector de
alimentación
Conexión al adaptador de
corriente
5
6
7
8
9
10

ESPECIFICACIONES
'
USB 3.0
Conector hembra de 30 contactos HDMI
Conector hembra de 30 contactos DVI-D
4 puertos USB-A 3.0
2 puertos USB-A 3.0 con carga BC 1.2
Miniconector estéreo de 3,5 mm
Conector RJ45
Conector de alimentación CC
Una pantalla HDMI: 2560 x 1440 a 50 Hz
Una pantalla DVI: 2048 x 1152 a 60 Hz
Dos pantallas: 2048 x 1152 a 60 Hz
16 bits y 32 bits
2.1 canales
10/100/1000
Entrada: CA 100-240 V
Salida: CC 5 V 4 A
Potencia de servicio: 14,43 W
Potencia del modo de suspensión: 1,95 W
Sin soporte: 0,22 kg (0,5 lb)
Con soporte: 0,32 kg (0,7 lb)
Sin soporte: 180 x 77 x 31 mm (7 x 3 x 1.2 in)
Con soporte: 110 x 60 x 187 mm (4,3 x 2,4 x
7,4 in)
0~40 grados
-20~70 grados
CE, FCC
Interfaz host
Conector
Resolución de vídeo
Colores compatibles
Audio
Ethernet
Alimentación
Consumo de energía
Peso
Dimensiones
Temperatura de
funcionamiento
Temperatura de
almacenamiento
Conformidad

Droit d’auteur
Ce document contient des informations protégées par
le droit d’auteur. Tous droits réservés. Aucune partie de
ce manuel ne peut être reproduite par quelque moyen
mécanique ou électronique ou quelque autre forme que
ce soit, sans l’autorisation écrite au préalable du fabricant.
Marques
Toutes les marques et les marques déposées sont
détenues par leurs entreprises ou propriétaires respectifs.
Contenu du paquet
• Station d’accueil
• Câble USB (connexion du PC à la station d’accueil)
• Adaptateur d’alimentation
• Manuel de l’utilisateur
INTRODUCTION

• Rendez-vous sur www.v7world.com pour obtenir les
derniers téléchargements pour ce produit.
• Assurez-vous de connecter la station d’accueil à l’aide du
câble USB fourni au port USB le plus rapide de votre PC
(USB-C, USB 3.0 ou supérieur).
• Assurez-vous d’utiliser l’alimentation électrique fournie avec
votre station d’accueil.
• Vérifiez que tous les câbles et périphériques fonctionnent
correctement en les utilisant lorsqu’ils sont directement
branchés à votre PC.
• Assurez-vous d’utiliser le dernier logiciel de DisplayLink :
www.displaylink.com/downloads
• Assurez-vous d’utiliser les derniers pilotes et logiciels du
fabricant de votre PC, notamment les pilotes du chipset, les
mises à jour du firmware, les BIOS, etc.
• Vérifiez que vous n’avez pas défini le paramètre du mode
d’économie d’énergie du système d’exploitation de votre PC
pour qu’il désactive la connectivité USB. Les périphériques
d’entrée USB risqueraient de ne pas être détectés si le mode
d’économie d’énergie est activé et vous ne pourrez pas
sortir votre PC de la veille.
• Autres options de résolution des problèmes :
support.displaylink.com
Vous rencontrez encore des problèmes ?
Contactez notre service client sur www.v7world.com
IMPORTANT

APERÇU
AVANT
4
Élément
Description
1 Port USB 3.0
Connexion aux périphériques USB 3.0
!
2 Port USB 3.0
Connexion aux périphériques USB 3.0
Avec chargement BC 1.2
3 Prise jack pour
haut-parleur
Connexion à un haut-parleur ou
un casque
4 Prise jack pour
micro
Connexion à un micro
1
2
3
4
1
2
3
4

APERÇU
ARRIÈRE
5
Élément
Description
5Ports USB 2.0
Connexion aux périphériques
USB 2.0
6Port RJ45
Connexion à une prise Ethernet
7Connecteur DVI
Connexion à un projecteur ou
un moniteur DVI
8Connecteur HDMI
Connexion à un projecteur ou
un moniteur HDMI
9 Port USB 3.0 (type B)
Connexion à un PC
10
Prise jack
d’alimentation
Connexion à un adaptateur
d’alimentation
5
6
7
8
9
10
