Valor MADRONA MFCS01 User manual

1
4003648-06
MFCS01 or MFCS02
Madrona Traditional Stove Casting -
Arched front
MF28—Madrona Engine
(sold separately)
MF28—Madrona Engine
(sold separately)
MFCS01 or MFCS02
Madrona Traditional Stove Casting -
Square front
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier.
These instructions are to be
used in conjunction with the
main installation instructions
for the above listed heater
model.
Madrona Traditional Stove Casing
MFCS01 (black) or MFCS02 (Majolica brown)
Approved for use with Valor heater models MF28 ONLY
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.
INSTALLATION MANUAL
Madrona
© Copyright Miles Industries Ltd., 2020
To complete the installation of this kit you need:
• MF28 Madrona Engine + one of the following Casing:
• Black Arched model: MFCS01-1 + MFCS01-2
• Black Square model: MFCS01-1 + MFCS01-3
• Majolica Arched model: MFCS02-1 + MFCS02-2
• Majolica Square model: MFCS02-1 + MFCS02-3

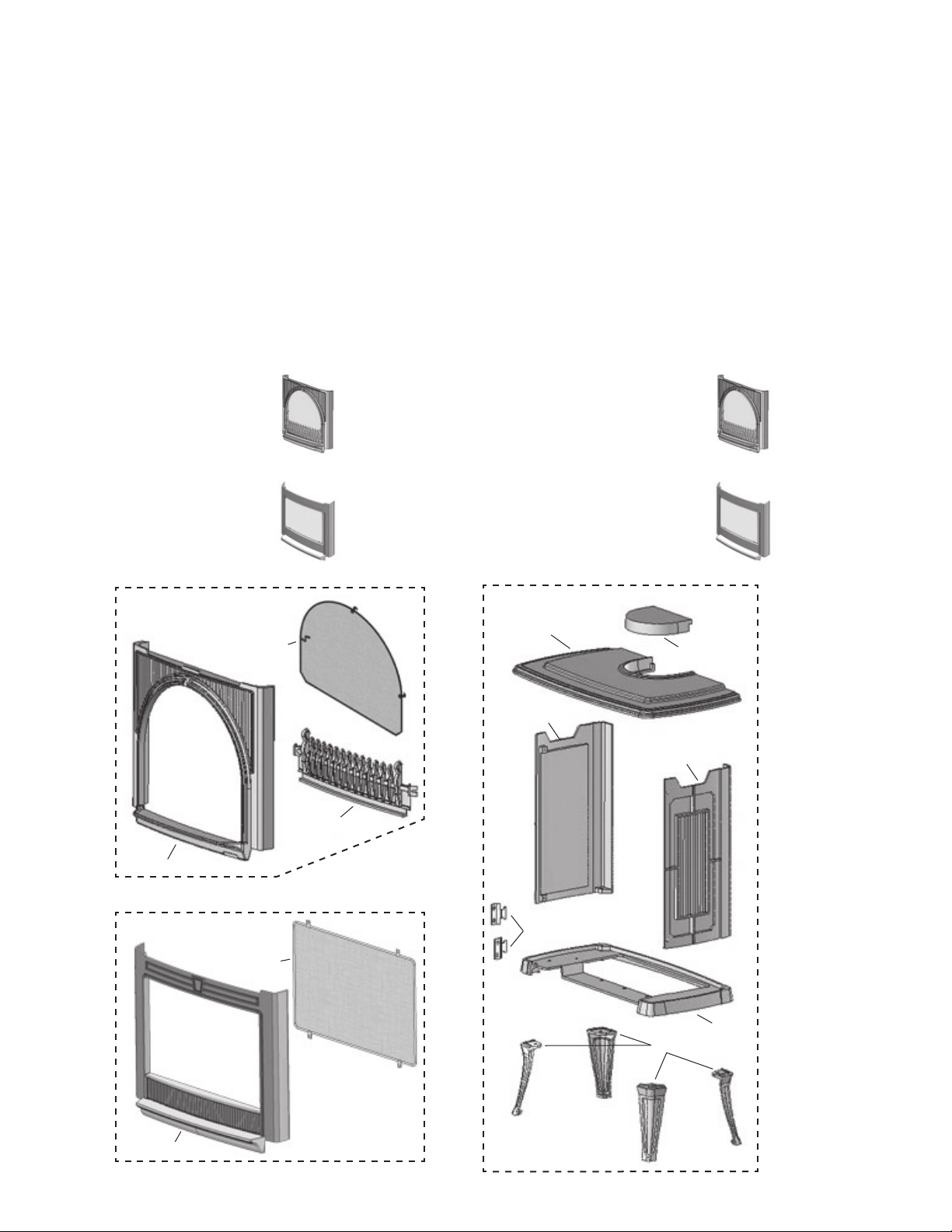

Overview

2
Kits Contents
BLACK STOVE:
Arched version MFCS01-1 + MFCS01-2
Square version MFCS01-1 + MFCS01-3
MFCS01-1 - black
• Infill plate
• Top panel
• Legs (4)
• RH side panel
• LH side panel
• Hardware pack
MFCS01-2 - black
• Base panel
• Arched front panel
• Arched barrier screen
• Fret traditional
MFCS01-3 - black
• Base panel
• Square front panel with
square barrier screen
MAJOLICA BROWN STOVE:
Arched version MFCS02-1 + MFCS02-2
Square version MFCS02-1 + MFCS02-3
MFCS02-1 - majolica
• Infill plate
• Top panel
• Legs (4)
• RH side panel
• LH side panel
• Hardware pack
MFCS02-2 - majolica
• Base panel
• Arched front panel
• Arched barrier screen
• Fret traditional
MFCS02-3 - majolica
• Base panel
• Square front panel with
square barrier screen
MFCS01-1 ou MFCS02-1
MFCS01-2 ou MFCS02-2
MFCS01-3 ou MFCS02-3 Hooks
Square front
Fret
Top panel
Infill plate
Base
Legs
RH Side panel
LH Side panel
Arched front
Barrier screen
Barrier screen

3
B
A
Mantel
23”
(584 mm)
7-1/2”
(191 mm)
25-1/8”(638 mm)
27-1/2”(699 mm) 14”
(356 mm)
17-7/8”
(454 mm)
Ø 6-5/8”
venting
Supplied with
top vent; field
convertible to
rear vent
Centre of vent
28-1/2 ”(724 mm)
xGas inlet position
3/8” fem. NPT
x
2”
(52 mm)
minimum
Gas line connection point
3/8”NPT FEMALE at valve
Sidewall
17-7/8”(454 mm)
4”
(102 mm)
2” (52 mm)
minimum
Ø 6-5/8”
venting
Suggested gas line
access point through wall.
Route to avoid optional fan.
Pipe supplied with
engine (see engine
manual p. 18)
x
Mantel / shelf clearances
Mantel
Depth ‘A’
0–1
[0–26]
2–5
[51–127]
6–18
[152–457]
19–24
[483–610]
Mantel
Height ‘B’
34
[864]
36
[914]
38
[965]
42
[1067]
Corner clearances
Min. 2”
between
combustible
wall and
stove
Min. 2” between
combustible wall
and stove
32-1/2” minimum
42” minimum
26” maximum
Alcove clearances
inches [mm]
Dimensions & Clearances
For installation purposes, diagrams
represented by the arched front

4
Tip
• Remove the MF28 window and all items inside the
appliance before installing to lighten it.
Installation
Unpack the appliance and stove casing
The Madrona engine is supplied separately from the
stove casings. The Traditional stove—MFCS01 (black)
or MFCS02 (majolica brown)—and the Contemporary
stove MFCS04 are each supplied in two cartons. You
must have in hand the stove casing before starting the
assembly of the appliance.
Unpack the carton carefully. We strongly recommend
that you leave the engine sitting on the packaging
base in which it came to avoid damaging the control
valve, wires and pipes already attached to the engine
until it is ready to insert in the stove casing.
Some parts are packed in the cardboard sleeve around
the engine; make sure you take them all out of the
packaging. Make sure you have all the components
including the stove casing components before you start
the installation.
Caution
LEAVE THE ENGINE ON ITS PACKAGING BASE to
avoid damage to the control valve, wires and
pipes until ready to insert into stove casing.
Casting Tolerances
Due to the nature of cast iron and concrete, dimen-
sional consistency may vary from one unit to the next
and some variation in surface finish and flat-ness is
to be expected. We have done our best to control
and make allowance for this; however some variation
is inevitable.
Floor Requirements
The Madrona heater is approved for installation
directly on any combustible material other than soft
flooring material such as carpet or vinyl.
Mobile Home Floor Fixing
The Madrona stove must be fixed to the floor
through the floor when used in a mobile home.
Mantel Requirements
The Madrona stove may be installed with a
combustible mantel provided clearances are
maintained as indicated above. Be aware that
although safe, some combustible materials and
finishes at the listed clearances may, over time,
discolor, warp, or show cracks. Care should be taken
when choosing materials—consult your fireplace
dealer.

5


%ROWV
Appliance’s foot print
Detail
Casting Base
1. Rough-in the gas line and electrical wiring for a fan
(if any).
2. Decide where the stove should be positioned to
avoid moving it once all the casting pieces are
attached together.
3. Place the casting base upside down. Unscrew the
bolts to insert the legs.
4. Slide each leg under the head of its bolt.
5. Tighten the bolts securely with a wrench.
6. Fix the casting base to the floor or hearth using bolts
(not supplied) through the casting feet—see the
bolting pattern below.
(Required for mobile homes only).
7. Flip the base up. Place the engine on the base at
its approximate final position—see detail below.
Center the engine using the holes at front of the
base as guidelines.
Detail

6
Casting Side Panels
1. On the casting side panels, release the top and
bottom screws.
2. Drop a hinge pin on the back corner of base and
drop the side panel on the pin.
3. Rotate the panel towards the engine.
4. Repeat with the other casting side panel.
Fixing Casting Side Panels & Engine
1. Adjust the position of the engine to locate the top
and bottom screws of the side panels into the
slots of the engine’s side bracket. Tighten the top
and bottom screws.
2. Adjust the engine as required and fix it to the casting
base at bottom of its side brackets with the nuts
and bolts provided.
Top Spar
1. Position the top spar on the side brackets located
between the engine and the cast sides.
2. Secure the spar with two 3/8” pre-assembled screws
provided.
Complete engine installation
Refer to the engine installation manual for the following
steps.
1. Reposition the lighting instructions plate, remote
control receiver and connect gas line to the inlet
pipe.
2. Install the fan, if used, and convert the top outlet to
a rear outlet or co-linear outlet if necessary.
3. Install venting system.
4. Connect the gas and install the logs.
5. Refit the window and the hot glass warning plate.
6. Set up the remote control and check operation.
Front Installation
Hook the cast front
to the side brackets
located between the
engine and the cast
sides.
Cast front
Hook
Details Engine
Side bracket
2
3

7
Top Casting
Place the top casting piece on the top of the stove
ensuring the rear edge is flush with the rear edge of the
cast side panels. Fill in the vent space with the infill plate
if using a rear vent. To level the top casting, unscrew the
levelling bolts on the top rear of each casting side panel
as appropriate.
Removeable Fret (Arched Front only)
To access the gas valve and the remote control receiver,
the fret can be removed without removing the front
casting. Once the stove has cooled down and with
extra care not to hit the glass of the window, simply
slide up the fret out of its brackets, angle it up and
remove it. To put it back in place, proceed in the reverse
order.
Barrier Screen (Arched Front only)
Install the barrier screen to the front of the Madrona
stove.
1. Insert the top clip in the top of the opening of the
cast front.
2. Push the sides of the screen against the front so the
side clips hook to the front.
Maintenance
Cast iron stove body
The matte cast body (MFCS01) can be cleaned with
a soft brush. The enamel cast body (MFCS02) can be
cleaned with a damp soft lint-free cloth.
Barrier screen
Remove the barrier screen by pulling the top first then
the bottom. Dust down using a brush.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
Window and fireplace
See the Owner’s Information section in the Madrona
MF28 fireplace Installation and Owner’s Manual for
instructions on cleaning the window and fuel bed.
Hooks (2)
Fret Mounting
Brackets (2)
1
2
2
WARNING
DO NOT TOUCH THE BARRIER SCREEN OR
STOVE WHILE THEY ARE HOT! Let the stove
cool first before maintenance.
FOR YOUR SAFETY, ensure the barrier
screen is re-installed on the stove front
after maintenance, before use.

8
Repair Parts List
Designed and Manufactured by / for Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
1
2
3
4
5
6
7
8
9
10
11
12
Description Part Numbers
Black Majolica
1 Base 4000926AZ 4000926MJ
2 Top Panel 4000928AZ 4000928MJ
3 Legs (4) 4000929AZ 4000929MJ
4 RH Side Panel 4000930AZ 4000930MJ
5 Front, Arched 4000934AZ 4000934MJ
6 Fret 4000935AZ 4000935MJ
7 LH Side Panel 4000931AZ 4000931MJ
8Infill Plate 4000927AZ 4000927MJ
9Hooks(2) 4000990
with 4000883
4000990
with 4000883
10 Barrier Screen, Arched 4003311 4003311
11 Front, Square 4004911A Z 4004911MJ
12 Barrier Screen, Square 4004796 4004796
Quincaillerie 4000883 4000883

9
Note : Ce kit doit être
installé ou réparé par un
installateur qualifié, une
agence de service certifiée
ou un fournisseur de gaz.
Ces instructions doivent être
utilisées conjointement avec
les instructions d’installation
du modèle de foyer Valor
indiqué ci-dessus.
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!INSTALLATEUR : Laissez cette
notice avec l’appareil.
CONSOMMATEUR : Conservez
cette notice pour consultation
ultérieure.
Casier de Poêle traditionnel Madrona
MFCS01 (noir) ou MFCS02 (brun Majolica)
Certifiée pour usage avec foyers Valor MF28 seulement
GUIDE D’INSTALLATION
Madrona
Les articles suivants sont requis pour l’installation :
• Foyer Madrona MF28 + un des Casier de poêle suivant :
• Noir, devanture arquée : MFCS01-1 + MFCS01-2
• Noir, devanture carrée : MFCS01-1 + MFCS01-3
• Majolica, devanture arquée : MFCS02-1 + MFCS02-2
• Majolica, devanture carrée : MFCS02-1 + MFCS02-3
Poêle traditionnel Madrona MFCS01 ou
MFCS02 -
Devanture arquée
Foyer Madrona—MF28
(vendu séparément)
Foyer Madrona—MF28
(vendu séparément)
Poêle traditionnel Madrona MFCS01 ou
MFCS02 -
Devanture carrée
Concept
© Copyright Miles Industries Ltd., 2020

10
Contenu du kit
POÊLE NOIR :
Devanture arquée MFCS01-1 + MFCS01-2
Devanture carrée MFCS01-1 + MFCS01-3
MFCS01-1 - noir
• Plaque de remplissage
• Panneau du dessus
• Pattes (4)
• Panneau côté droit
• Panneau côté gauch
• Quincaillerie
MFCS01-2 - noir
• Panneau de base
• Devanture arquée
• Base de feu traditionnelle
MFCS01-3 - noir
• Panneau de base
• Devanture carrée
MFCS01-1 ou MFCS02-1
MFCS01-2 ou MFCS02-2
MFCS01-3 ou MFCS02-3 Crochets
Devanture carrée
Base
de feu
Panneau
du dessus Plaque de
remplissage
Base
Pattes
Panneau
côté droit
Panneau
côté
gauche
Devanture arquée
Pare-étincelles
Pare-étincelles
POÊLE BRUN MAJOLICA :
Devanture arquée MFCS02-1 + MFCS02-2
Devanture carrée MFCS02-1 + MFCS02-3
MFCS02-1 - majolica
• Plaque de remplissage
• Panneau du dessus
• Pattes (4)
• Panneau côté droit
• Panneau côté gauch
• Quincaillerie
MFCS02-2 - majolica
• Panneau de base
• Devanture arquée
• Base de feu traditionnelle
MFCS02-3 - majolica
• Panneau de base
• Devanture carrée

11
B
A
Manteau ou tablette
23”
(584 mm)
7-1/2”
(191 mm)
25-1/8”(638 mm)
27-1/2”(699 mm) 14”
(356 mm)
17-7/8”
(454 mm)
2” (5
2
mini
m
Évent
Ø 6-5/8”
Fourni avec évacuation sur
le dessus; convertissable
vers l’arrière à l’installation
Centre de l’évent
28-1/2 ”(724 mm)
xPosition d’entrée
de gaz 3/8”NPT fem.
x
2”
(52 mm)
minimum
Point de raccord 3/8”NPT
femelle de la soupape à
la conduite de gaz
Mur de côté
17-7/8”(454 mm)
4”
(102 mm)
2” (52 mm)
minimum
Évent
Ø 6-5/8”
x
Point d’accès à la conduite de gaz
suggéré. Orientez pour éviter le
ventilateur facultatif.
Tuyau fourni avec le
foyer (voir guide du
foyer p. 18)
Dégagements d’un coin
Min. 2” (52bmm)
entre le mur
combustible et
le poêle
Min. 2” (52 mm)
entre le mur
combustible
et le poêle
Dégagements pour alcôves
Dimensions et dégagements
Aux fins d’installation, les schémas
ci-dessous représentent également le
poêle avec la devanture carrée
Maximum
26” [660 mm]
Minimum 32-1/2” [826 mm]
Minimum 42” [1067 mm]
Dégagements pour manteau / tablette
Profondeur ‘A’ 0–1
[0–26]
2–5
[51–127]
6–18
[152–457]
19–24
[483–610]
Hauteur ‘B’ 34
[864]
36
[914]
38
[965]
42
[1067]
pouces [mm]

12
Conseil
Enlevez la fenêtre du foyer de même que tous les
morceaux emballés dans sa cavité avant de l’installer
afin de l’alléger.
Mise en garde
Laissez le foyer sur la base de son emballage
afin d’éviter d’endommager la soupape, les fils et
tuyaux qui se trouvent en-dessous.
Variations de la fonte
De par leur nature, deux articles de fonte fabriqués du
même moule peuvent montrer de légères variations
dans leurs dimensions et leur finition. Nous faisons tout
ce qui est possible pour limiter ces variations qui ne
peuvent cependant être complètement éliminées.
Exigences pour le plancher
Le foyer Madrona est homologué pour installation
directement sur un plancher combustible sauf sur
des recouvrements souples comme la moquette
ou le vinyle.
Exigences pour installation dans une
maison mobile
Le poêle Madrona doit être fixé au plancher
lorsqu’installé dans une maison mobile.
Exigences pour le manteau de cheminée
Le Madrona peut être installé avec un manteau de
cheminée combustible à condition de respecter
les dégagements indiqués aux schémas de la page
précédente.
Prenez note que, même en respectant les dégagements
requis, certains matériaux combustibles, même s’ils sont
sécuritaires, peuvent, avec le temps, se décolorer, se
déformer ou craquer.
Sélectionnez les matériaux avec soin et consultez votre
marchand au besoin.
Installation
Déballez l’appareil et le casier de fonte
Le foyer Madrona et le casier de fonte sont fournis
séparément. Le Poêle traditionnel—MFCS01 (noir) ou
MFCS02 (brun majolica)—est fournis dans deux cartons.
Vous devez avoir en main le foyer et le casier du poêle
pour commencer l’installation.
Déballez les carton soigneusement. Jusqu’à ce que
l’appareil soit prêt à être installé sur la base du poêle,
nous vous conseillons fortement de le laisser sur la
base de son emballage afin d’éviter d’endommager la
soupape, les fils et tuyaux qui se trouvent en-dessous.
Certaines pièces sont emballées dans des encarts
de carton autour de l’appareil; assurez-vous de bien
vérifier ces encarts avant de les jeter. Assurez-vous
d’avoir toutes les pièces en main avant de commencer
l’installation, incluant les pièces du casier de poêle.

13


%ROWV
Schéma de fixation
Détail
Base de fonte
1. Positionnez sommairement la conduite de gaz et, s’il
y a lieu, le filage électrique pour le ventilateur.
2. Décidez de la position finale du poêle afin de ne pas
avoir à le déplacer une fois assemblé.
3. Placez la base de fonte à l’envers. Dévissez les
boulons pour insérer les pattes.
4. Glissez chaque patte sous la tête de son boulon.
5. Resserrez les boulons à l’aide d’une clé.
6. Remettez la base à l’endroit. Fixez la base de fonte
par les pattes au plancher à l’aide de boulons (non
fournis)—voir le schéma de fixation ci-dessous.
(Exigé pour installation dans une maison mobile).
7. Placez la base à l’endroit. Placez le foyer sur la base
dans sa position finale approximative—voir le détail
ci-dessous. Centrez-le en utilisant les trous du
devant de la base comme points de repère.
Détail

14
Panneaux de côtés
1. Sur les panneaux de côtés en fonte, dévissez
partiellement les vis du haut et du bas.
2. Déposez un goujon de charnière dans un des
coins arrières de la base et placez le panneau du
côté correspondant sur le goujon.
3. Pivotez le panneau vers le devant du foyer.
4. Répétez avec l’autre panneau.
Fixation des panneaux de côtés et du foyer
1. Ajustez la position du moteur afin de permettre
aux vis des panneaux de côtés de se loger dans
les fentes des supports de côtés du moteur.
Serrez les vis du haut et du bas.
2. Ajustez le moteur si nécessaire et fixez-le à la base
de fonte au bas de ses supports de côtés à l’aide
des boulons et écrous fournis.
Plaque du dessus
1. Positionez la plaque du dessus sur les supports de
côtés situés entre le moteur et les côtés de fonte.
2. Fixez la plaque du dessus avec deux vis de 3/8” pré-
assemblées.
Completez l’installation de l’appareil
Référez-vous au guide de l’installateur fourni avec le
foyer pour les étapes suivantes.
1. Repositionez la plaque d’instructions, le récepteur
de télécommande et branchez la conduite de gaz.
2. Installez le ventilateur s’il y a lieu et convertissez
l’évent du dessus en évent arrière ou colinéaire si
nécessaire.
3. Installez les conduits d’évacuation.
4. Branchez le gaz et installez les bûches.
5. Réinstallez la fenêtre et la plaquette de sécurité.
6. Synchronisez la télécommande et vérifiez
l’opération.
Installation de la
devanture
Accrochez la
devanture de fonte
aux supports situés
de chaque côté du
moteur.
Devanture
de fonte
Crochet
Détails
Foyer
Support de côté
2
3

15
Entretien
Caisse du poêle en fonte
Nettoyez la caisse du poêle en fonte matte (MFCS01) à
l’aide d’une brosse à poils souples. Nettoyez la caisse du
poêle émaillée (MFCS02) à l’aide d’un linge doux humide.
Pare-étincelles
Enlevez le pare-étincelles en tirant le haut d’abord puis
le bas ensuite. Épousettez-le à l’aide d’une brosse.
Si le pare-étincelles est endommagé, il doit être
rem-placé par un pare-étincelles conçu par le
manufacturier pour cet appareil.
Fenêtre et foyer
Consultez la section Information à l’intention du
consommateur dans le Guide de l’installateur et du
consommateur du foyer Madrona MF28I pour savoir
comment et avec quoi nettoyer la fenêtre et l’intérieur
de la boîte de foyer.
Dessus de fonte
Placez le dessus de fonte sur le casier en vous assurant
que le bord arrière est aligné avec le bord arrière
des côtés. Utilisez la plaque de remplissage pour
installations avec évent arrière. Pour niveler le dessus
de fonte, ajustez les boulons de nivelage situés sur le
dessus arrière des panneaux des côtés.
Base de feu en fonte amovible
Pour faciliter l’accès à la soupape et au récepteur de
télécommande, la base de feu peut être enlevée sans
avoir à décrocher la devanture.
Une fois le poêle refroidi et en prenant bien soin de
ne pas égratigner ou frapper la vitre de la fenêtre,
simplement glissez la base vers le haut pour la sortir
de ses supports, pivotez-la de façon à pouvoir la sortir
de derrière la devanture. Procédez dans l’ordre inverse
pour replacer la base de feu.
Pare-étincelles
Installez la grille de protection à la devanture du poêle.
1. Insérez l’attache du haut de la grille au haut de
l’ouverture arquée de la devanture en fonte.
2. Poussez sur la grille contre la devanture sur les
côtés afin que les attaches des côtés s’enclenchent.
Crochets (2)
Support de base
de feu (2)
1
2
2
AVERTISSEMENT
NE TOUCHEZ PAS LE PARE-ÉTINCELLES
OU LE POÊLE LORSQU’ILS SONT CHAUDS!
Laissez les refroidir avant de les nettoyer.
POUR DES RAISONS DE SÉCURITÉ, assurez-
vous que le pare-étincelles soit réinstallé sur
la devanture du poêle avant de l’utiliser.

16
Pièces
Conçue et fabriquée par / pour Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
Description Node pièces
Noir Majolica
1 Base en fonte 4000926AZ 4000926MJ
2 Dessus en fonte 4000928AZ 4000928MJ
3 Pattes (4) 4000929AZ 4000929MJ
4 Panneau côté droit 4000930AZ 4000930MJ
5 Devanture arquée 4000934AZ 4000934MJ
6 Base de feu 4000935AZ 4000935MJ
7 Panneau côté gauche 4000931AZ 4000931MJ
8 Plaque de remplissage 4000927AZ 4000927MJ
9 Crochets (2) 4000990
with 4000883
4000990
with 4000883
10 Pare-étincelles arqué 4003311 4003311
11 Devanture carrée 4004911A Z 4004911MJ
12 Pare-étincelles carré 4004796 4004796
Quincaillerie 4000883 4000883
1
2
3
4
5
6
7
8
9
10
11
12
