Valor Portrait Series User manual

1
4001166-12
President FS Stove 531CSB
Approved for use with Valor heater model 530 only
©2020, Miles Industries Ltd.
INSTALLATION MANUAL
Portrait
Not compatible with 530INI/IPI insert engines
WARNING
If the information in these instructions is not followed
exactly, a fire or explosion may result causing property
damage, personal injury or loss of life.
Applications
The President FS Stove 531CSB is intended to install with
the Valor Portrait 530 as a freestanding unit.
The President FS Stove 531CSB is NOT compatible with
the 530INI/IPI insert engine.
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier.
These instructions are to be
used in conjunction with the
main installation instructions
for the above listed heater
model.
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.

2
Casting Tolerances
Due to the nature of cast iron, dimensional consistency
may vary from one unit to the next and some variation
in surface finish and flatness is to be expected. We have
done our best to control and make allowance for this;
however some variation is inevitable.
Wall & Floor Fixing
The President FS can be installed against a wall or in
the room away from walls. The appliance is designed to
be fixed to the floor. The appliance can additionally or
alternatively be fixed to a rear wall. The fixing positions
are shown in figure below. The appliance is approved
for installation directly on wood flooring. If the appliance
is installed directly on carpeting, vinyl tile or other
combustible material other than wood flooring, it must
be installed on a metal or wood panel extending the full
width and depth of the appliance.
Front & Sides Pack
(Box 1)
• 1 Front Casting unit with
Barrier Screen
• 2 Side Casting units
• 1 Top Baffle
• 2 Stand-off Spacers
• 1 Pack of Screws & Washers
Top Pack (Box 2)
• 1 Top Casting
• 1 Top Infill Plate

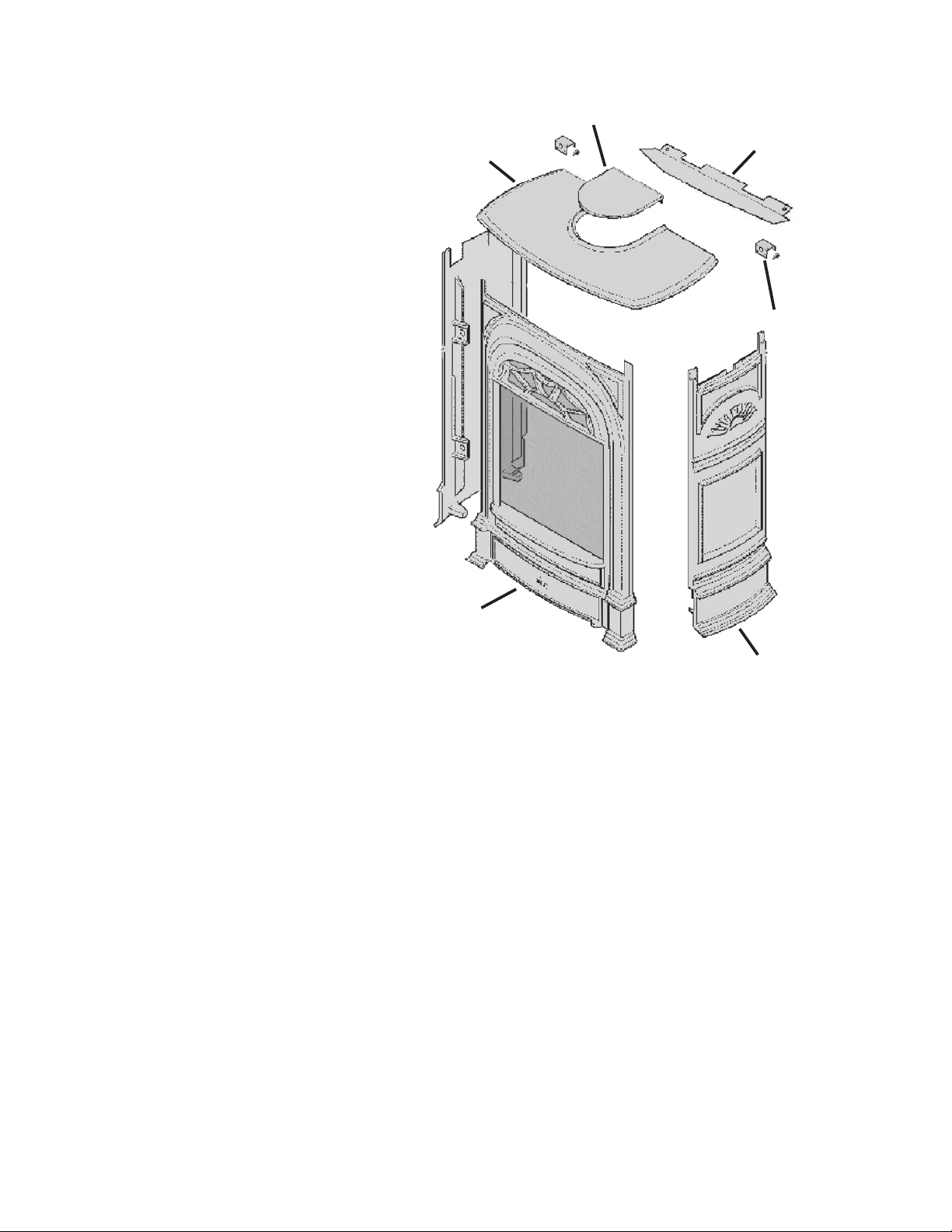

Kit Contents
Top Bae
Stand-os
Spacers (2)
Inll Plate
Top
Casting
Front Casting with
Barrier Screen Side Casting
Floor Requirements
The 530 heater is approved for installation directly
on any combustible material other than soft flooring
material such as carpet or vinyl.
Mantel Requirements
The President FS may be installed with a combustible
mantel provided clearances are maintained as indicated
in the Dimensions and Clearances. Be aware that
although safe, some combustible materials and finishes
at the listed clearances may, over time, discolor, warp,
or show cracks. Care should be taken when choosing
materials—consult your fireplace dealer.

3
28”(710 mm)
24-1/2”(620 mm)
24-1/2”(620 mm) B
A
Ceiling
36”
(914 mm)
min.
36”(914 mm)
min. to
combustibles
See table
Spacers for
combustible
walls (1-1/4”thick)
14-1/2”(368 mm)
13-1/4”(336 mm)
E
Mantel leg
- see
table
Mantel
D
25-1/2”
(648 mm)
16”(406 mm)
WALL
FLOOR
7-1/2”
(190 mm)
3-3/4”(95 mm)
from upper
fixing points to
center of rear
vent pipe
Appliance
outline
Center line
of appliance
9-7/8”
(250 mm)
Fixing
points

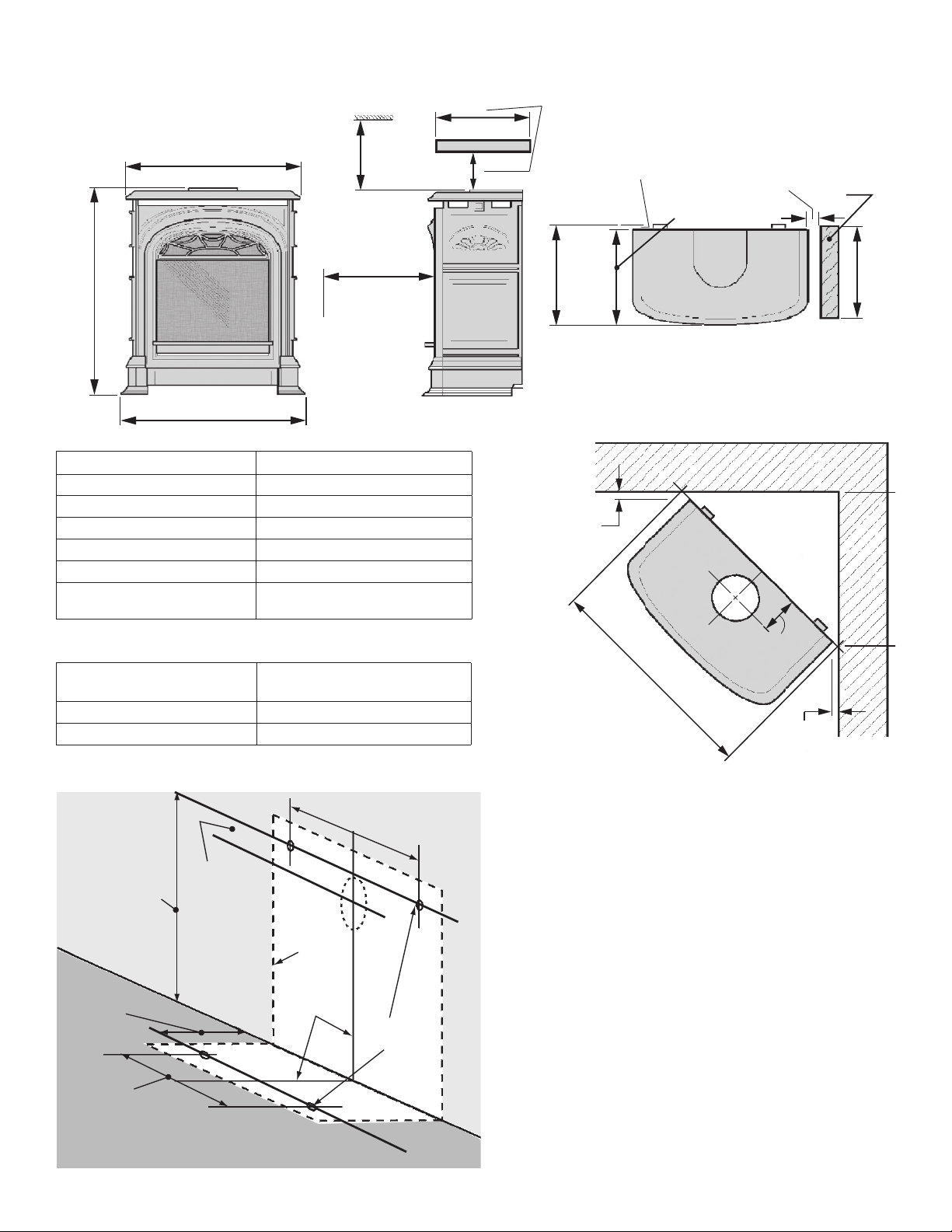

Dimensions & Clearances
Mantel Depth “A” Min. Clearance “B”
Up to 7” 4”
Above 7” up to 8” 5”
Above 8” up to 9” 7”
Above 9” up to 10” 8”
Above 10” up to 12” 9”
More than 12” 9” +extra 1” for every 1” depth
above 12”
Mantel Leg Projection “D” Min. Clearance from
Appliance Side “E”
Up to 8” 0”
More than 8” 6”
1-1/4”
(32 mm)
min. from
casting Top
to wall
Allow
more
space as
necessary
for venting
components
28”(711 mm) min.
1-1/4”
(32 mm)
min. from
casting Top
to wall
3-3/4”
(95 mm)

4

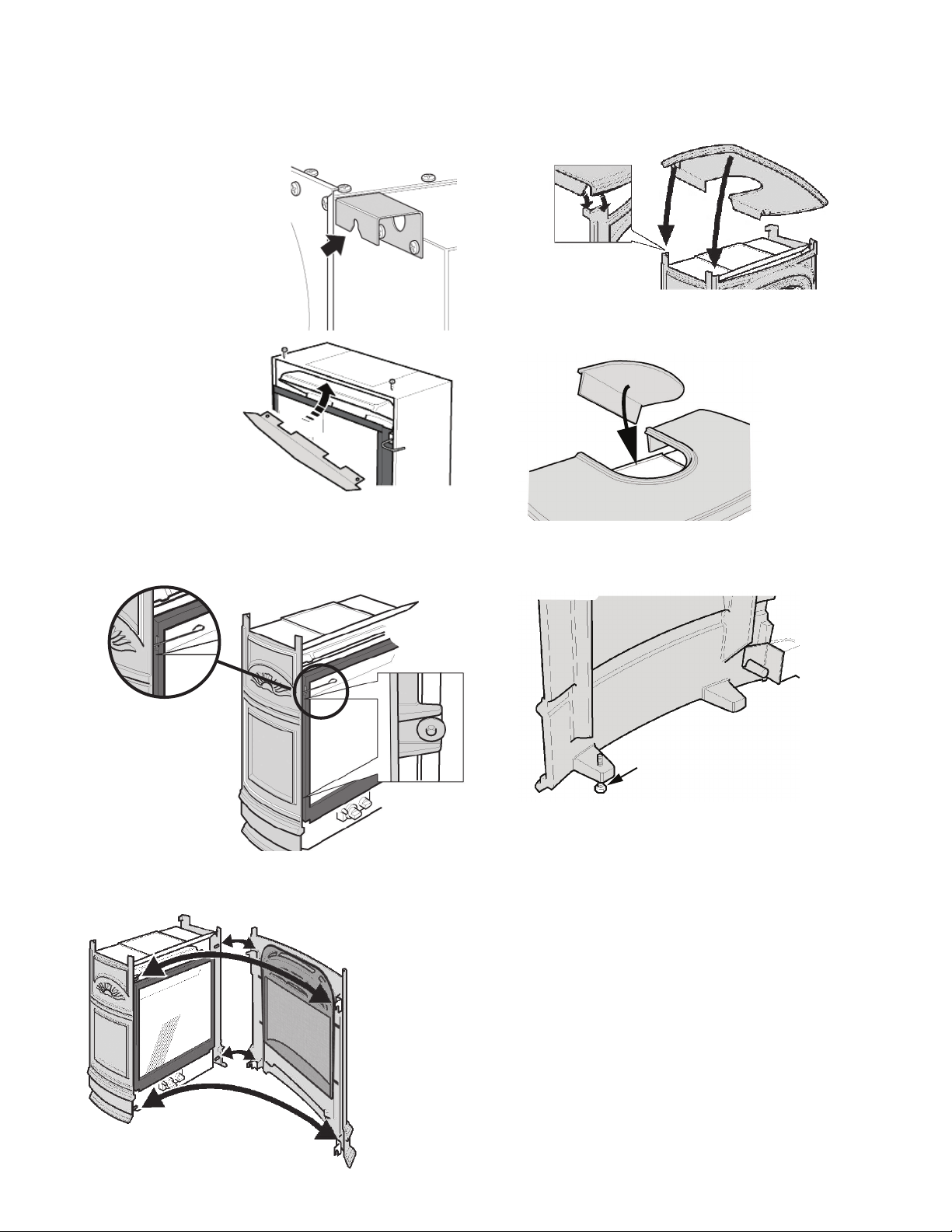

Installation
Ensure that the venting and gas fitting are completed
and that the ceramics and window are installed before
assembling casting.
1. Attach the stand-off spacers.
They need not be fitted if the
rear of the appliance is more
than 1-1/4” (32 mm) from any
combustible material.
2. Install the top baffle using 2
screws supplied.
3. Bolt the left and right side castings in place using the
bolts and washers supplied. Leave the bolts slightly
loose to allow the side castings to move as necessary
when the front casting is hooked on.
Note: Lift the
window lever
handle to bolt
to sides and
then bend the
lever handle
back.
4. Hang the front casting by the hooks at the 4 corners.
Side casting
inside
face
Rear levelling bolt
5. Fit the top casting making sure that the corners
locate as shown.
Note: The rear edge of the top casting should be
flush with the rear edge of the side castings.
6. Fit the top infill casting (if rear vent connection).
7. If necessary, the appliance can be leveled by the
adjustment bolts at the back of the side castings.

5
Cleaning
To clean the barrier screen and the cast stove use a soft
brush.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
To clean the stove glass window, refer to the owner’s
manual supplied with the appliance.
Removing the front unit
1. Remove the top.
2. Unhook the front unit. Lift it up by holding under the
decorative grille.
Always securely replace the window and the front
with barrier screen before lighting.
WARNING
Do not touch the barrier screen, the cast
stove or the glass while they are hot! Let
the stove cool first before cleaning it.
WARNING
For your safety, ensure the barrier screen
is reinstalled on the cast stove after
maintenance.

6
Repair Parts List #Description Number Alternate no. Qty
1 Front Unit 569169 000B205 1
2 Door Hinge Washer 532529 100B810 1
3 Ash Pan Door 568989 540K048AZ 1
4 Door Hinge Bolt 568999 420K558 1
5MagnetUnit 569009 020A085 1
6 Right Side Casting 569179 550K056AZ 1
7 Left Side Casting 569189 550K057AZ 1
8LevelingBolt 535979 100D273 2
9 Nut for Leveling Bolt 532259 100K294 2
10 Leveling Bolt Head Cover 526549 620B509 2
11 Top Baffle 569209 340B228 1
12 Side Fixing Screw 535569 100D192 4
13 Side Fixing Washer 532529 320A219 4
14 Top Casting 569289 550K060AZ 1
15 Top Infill Casting 569299 540K053AZ 1
16 Hardware Kit (spacers, screws) 4001220 4001220 1
17 Hooks Kit (hooks, screws) 4001239 4001239 1
18 Barrier Screen 4006382 4006382 1
1
8
2
9
310
15
4
11
16
16
5
12 17
17
6
13
18
7
14
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
