Vaude ARCO 2P User manual

USER MANUAL/ARCO 2P 3P
052104
vaude.com
ARCO 2P
ARCO 3P

DEUTSCH................................................................................................................... 1
ENGLISH.................................................................................................................... 7
FRANÇAIS................................................................................................................13
ITALIANO.................................................................................................................20
ESPAÑOL................................................................................................................. 26
NEDERLANDS.......................................................................................................... 32
CEŠTINA.................................................................................................................. 38
󰅰......................................................................................................................... 44

FEATURES

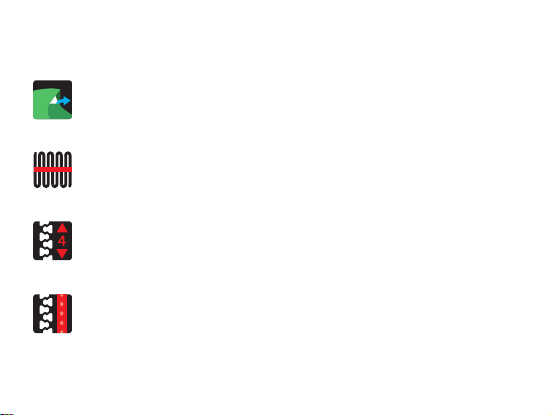

VENTILATION HOOD
By an intake rain-protected adjustable ventilation.
STORMCORD COLLECTOR
Stormcord tensioner and collector for guylines
4-WAY-ZIP
Entrance with 4-way zip can be fully opened and removed.
ZIPPER SEAM SEAL
Waterproof taped entrance zip.

A1
A1
A2
A2
A B

A1
A1
A2
A2
C D

1
2
Y
X
V
V W
Z

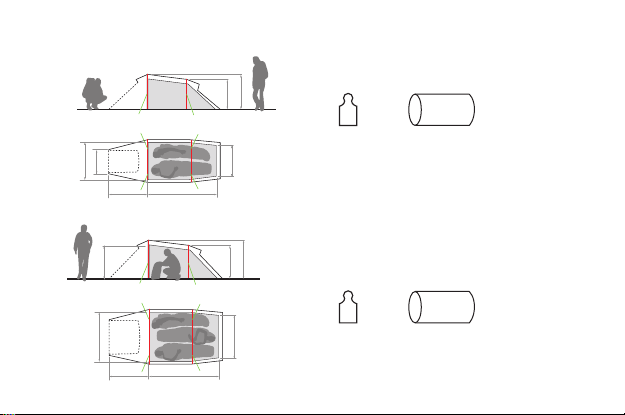

Water column
groundsheet:
5.000 mm
Water column fly:
3.000 mm
Water column
groundsheet:
5.000 mm
Water column fly:
3.000 mm
80
130
130 230
110
110
90
105
165
130 230
140
120
110
Weight max:
3.250 g
Weight max:
3.750 g
Packing size:
50 x 20 cm
Packing size:
55 x 20 cm
ARCO 2P
ARCO 3P

1
ACHTUNG!
FÜR SPÄTERES NACH-
SCHLAGEN AUFBEWAHREN!
DEUTSCH
EINLEITUNG
Grenzenlose Freiheit, Abenteuer und Gipfelglück.
Weit und breit nur Berge und Natur.
Stille und Herzklopfen.
Das ist der Spirit of Mountain Sports.
Wir bei VAUDE leben Bergsport. Unsere ganze
Leidenschaft für die Berge findet sich in jedem
VAUDE Produkt wieder.
Als modernes Familienunternehmen nehmen wir
unsere Verantwortung für Mensch und Natur wahr:
Seit 2008 sind wir bluesign® Mitglied, dem strengsten
Industrie-Umweltstandard. Als erster europäischer
Outdoor-Ausrüster verbessern wir stetig unsere
Umweltleistung durch die EMAS – Zertifizierung,
dem Öko-Audit der EU.
Wir sehen uns in den Bergen …
Antje von Dewitz

2
DEUTSCH
PLATZWAHL:
• Zelten Sie an einem ebenen, windgeschützten
Ort und nicht in Mulden, da sich dort Wasser
ansammeln kann.
• Das Zelt in geeigneter Windrichtung aufstellen -
Eingang im Windschatten.
• Bedenken Sie, dass sich in Wassernähe mehr
Kondensfeuchtigkeit in Ihrem Zelt nieder-
schlagen kann.
• Zelten Sie nicht an gefährlichen Orten, wie z.B. in
Schluchten, unterhalb von Felsen, in der Nähe von
gletschergespeisten Flüssen, an Feuerstellen oder
im Wald.
• Entfernen Sie spitze oder scharfkantige Gegen-
stände, die den Zeltboden beschädigen könnten.
• Zum Schutz des Zeltbodens empfiehlt sich eine
Zeltbodenunterlage.
• Soll das Zelt längere Zeit an einem Ort aufgebaut
bleiben, sollte es im Schatten oder Halbschatten
stehen.
• UV-Strahlung beschleunigt die Alterung von
Gewebe und Beschichtung.
• Beim Campieren im Schnee und großer Kälte kann
in der Apsis ein „Kältegraben“ ausgehoben werden,
in dem sich die Kaltluft sammelt.
• Entfernen Sie evtl. angehäufte Schneelasten recht-
zeitig vom Zelt.
• Kochen im Zelt ist wegen Brand- und Erstickungs-
gefahr zu vermeiden. Sollte es dennoch nötig sein,
unbedingt auf ausreichende Luftzufuhr achten und
den Kocher möglichst weit entfernt von den Zelt-
wänden platzieren. Dazu kann das Innenzelt teil-
weise ausgehängt und zurückgeschlagen werden.
AUFBAU – ALLGEMEINE HINWEISE:
VAUDE Zelte lassen sich leicht und einfach aufbauen.
Empfinden Sie einen Aufbauschritt als schwergängig,
wenden Sie keine Gewalt an, sondern machen Sie den
Fehler ausfindig.
1. Zelt am Boden auslegen (Innen- und Außenzelt
werden zusammenhängend ausgeliefert). Bei Wind
empfiehlt es sich, das Zelt zu sichern, z.B. an einem
Rucksack, Stein, o. ä.
2. Gestänge auslegen und zusammenstecken, nicht

3
DEUTSCH
werfen. Darauf achten, dass alle Segmente
lückenlos ineinander fassen, sonst können sie bei
Biegung brechen. In den Gestängekanälen sollte
das Gestänge möglichst geschoben werden und
nicht gezogen.
3. Stellen Sie das Zelt so auf, dass keine zu hohe
Zuglast auf den Eingangsreißverschluss wirkt,
dies verringert die Lebensdauer deutlich. Nutzen
Sie die Entlastungsschließen unten am Eingang.
4. Heringe sollten in einem Winkel von 60°
eingesteckt werden (X).
5. Bei starkem Wind oder Sturm ist es nötig das Zelt
mit den angebrachten Sturmabspannleinen zu-
sätzlich zu sichern. Um die Länge der Abspannleine
zu variieren, schieben Sie den Stormcord Collector
nach oben oder unten. Wird die Sturmabspannung
nicht benötigt, wickeln Sie die Leine um den
Stormcord Collector und sichern Sie das Ende in
dem dafür vorgesehenen Haken (V).
6. Die mitgelieferten VAUDE Y-Heringe sind sehr
biegesteif und eignen sich besonders für härtere
Böden und Gras. Für ganz harte Böden empfehlen
sich Zeltnägel. Für sehr weiche Böden, Schnee
oder Sand bietet VAUDE einen Spezialhering an.
Vertikal eingesteckt eignet er sich für weiche
Böden, horizontal vergraben für Sand und frisch
gefallenen Schnee (Y).
AUFBAU – „MODELLSPEZIFISCH“:
Bitte gehen Sie Punkt für Punkt vor, die Reihenfolge
ist wichtig.
1. Aufstellplatz von spitzen Gegenständen befreien
(evtl. Zeltunterlage verwenden).
2. Zelt am Boden auslegen.
3. Gestänge auslegen und zusammenstecken (A):
ein längeres mit orangefarbenem Endstück (A1) und
ein kürzeres mit silberfarbenem Endstück (A2).
4. Die Gestänge in die Gestängekanäle einschieben
(B). Das längere in den vorderen orange markierten
Kanal, das kürzere in den hinteren grau markierten
Kanal.
5. Die beiden Gestänge in die jeweiligen Ösen ein-
stecken und damit auf Spannung bringen (C).
6. Nun die 2 Heringe der Apsis einstecken, das Zelt

4
DEUTSCH
auseinander ziehen, und 2 weitere Heringe hinten
einstecken (D).
7. Apsis und ggf. Sturmleinen abspannen.
8. Sorgen Sie für ausreichend Luftzufuhr.
ABBAU – ALLGEMEINE HINWEISE:
• Entfernen Sie alle Gegenstände aus dem Zelt.
• Selbsttragende Konstruktionen lassen sich leicht
ausschütteln und sich so von Blättern, Sand und
dergleichen befreien.
• Das Zelt noch eine Weile zum Trocknen mit dem
Zeltboden nach oben liegen lassen.
• Wenn man keine Möglichkeit hat, das Zelt gleich
zu trocknen, sollte dies innerhalb von 12 Stunden
nachgeholt werden, um Schimmelbildung und
Stockflecken zu vermeiden.
• Auch beim Zeltabbau die Stangen nie durch die Ge-
stängekanäle ziehen, sondern schieben.
• Beim Verstauen in den Packsack bitte darauf ach-
ten, dass Heringe oder Zeltstangen keine Druckstel-
len bilden, die die Zeltwand beschädigen könnten.
• Vor dem Abbau alle Reißverschlüsse schließen und
die Abspannleinen zusammenrollen. Dadurch müs-
sen sie bei dem nächsten Aufbau nicht erst entwirrt
werden und er geht wieder schnell und leicht von
der Hand.
ABBAU – „MODELLSPEZIFISCH“:
1. Heringe lösen.
2. Gestängebögen herausschieben (nicht ziehen!).
3. Gestänge zusammenlegen und mit dem Zelt hand-
lich zusammenrollen. Das Gestänge nicht nachträg-
lich in den gefüllten Packsack hineinzwängen!
LAGERUNG/PFLEGE/REPARATUREN:
• Sofern das Zelt trocken und sauber ist, kann
es im Packsack an einem trockenen, kühlen Ort
aufbewahrt werden. Bitte lagern Sie das Zelt nicht
in der Nähe von Farben, Lacken, Kleb-, Kraft- oder
Kunst- und Schmierstoffen. Ausdünstungen können
die Lebensdauer der Beschichtungen beeinflussen.
• Reißverschlüsse sind immer eine Schwachstelle.
Sollten sie verschmutzt sein, so säubern Sie diese
mit einer (Zahn-)Bürste und pflegen sie mit Graphit

5
DEUTSCH
(Bleistiftmine), Silikon- oder Nähmaschinenöl.
Tragen Sie dies vorsichtig auf und entfernen Sie
überschüssiges Öl mit einem weichen Tuch.
• Lagern Sie Ihr Zelt im nassen Zustand nie über
längere Zeit. Entpacken Sie es sofort nach der
Tour und trocknen es an einem gut belüfteten Ort.
Trennen Sie dazu das Innen- vom Außenzelt
oder schieben Sie die Gestänge ein, um Abstand
zwischen den Materialien zu halten.
• Gestänge nicht auswerfen und Segmente zusam-
menschnellen lassen. Dies kann zur Beschädigung
der Gestängeenden und der Eloxierung führen. Die
Gestänge sollten regelmäßig überprüft werden. Es
dürfen keine Haarrisse sichtbar sein. Bei auftreten-
der Korrosion (z.B. durch Salzwasser) die Gestänge
abwaschen und mit Silikonspray pflegen.
• VAUDE setzt ausschließlich Gestänge der
renommierten Hersteller DAC und Yunan ein. Diese
erfahren durch den Gebrauch eine leichte Biegung,
welche die Bruchanfälligkeit vermindert.
Versuchen Sie nicht, diese zurückzuformen.
Trotz der hervorragenden Elastizität des Alumini-
ums kann es zum Gestängebruch kommen. Eine
passende Reparaturhülse liegt jedem VAUDE Zelt
bei. Schieben Sie diese mittig über die Bruchstelle
und fixieren sie mit Klebeband (Z).
• Reinigung ausschließlich von Hand, mit weichem
Tuch und lauwarmem Wasser. Reinigungsmittel
können die Beschichtung und Imprägnierung
beschädigen.
Bei hartnäckigen Verschmutzungen kann Nikwax
Tech Wash im Verhältnis 1:4 mit Wasser vermischt
werden und der Schmutz vorsichtig abgerieben
werden. Danach die Stelle großflächig mit Nikwax
Tent & Gear Solarproof nachimprägnieren.
• Einen Riss im Zelt können Sie behelfsmäßig mit
Reparaturband versiegeln und von innen mit
PU- oder Silikonnahtdichter abdichten. Der Riss
sollte jedoch baldmöglichst fachmännisch repariert
werden, um ein Weiterreißen zu vermeiden.
Wenden Sie sich dazu bitte an den Fachhandel.
• Die Gestänge können bei Bedarf (bei großer Kälte
oder altersbedingt lässt die Gummispannung nach)
selbst nachgespannt werden. Dazu Endkappe her-

6
DEUTSCH
ausziehen und Knoten lösen. An entsprechend wei-
ter hinten liegender Stelle wieder verknoten (W).
TECHNISCHE DETAILS:
Je nach Modell weisen VAUDE Zelte folgende
Funktionen auf:
AUSSENZELT:
KLASSISCHES 70D POLYESTER 185T PU;
3.000 MM WASSERSÄULE.
• 70D Polyester PU - zuverlässiges, PU-beschichtetes
Polyester Trägergewebe.
INNENZELT:
70D POLYAMID RIPSTOP 185T.
• Abrieb- und reißfestes Polyamidgewebe.
INNENZELT:
70D POLYAMID 190T, PU COATED;
WASSERSÄULE 5.000 MM
• Dicht gewebter Polyamid Boden mit einer Wasser-
säule von 5.000 mm dank PU Beschichtung.
SICHERHEITSHINWEISE:
• Beachten Sie die Sicherheitshinweise jeglicher im
Zelt verwendeter Geräte.
• Halten Sie Durch- und Ausgänge sowie Belüftungs-
öffnungen immer frei.
• Erkundigen Sie sich nach den Vorschriften auf dem
Gelände und beachten Sie die Vorsichtsmaßregeln
gegen Feuer.
• Vermeiden Sie gesundheitsgefährdende Stoffe
im Zelt, wie z.B. Kocher- oder Autoabgase (z.B. bei
den Modellen Drive Base/Van).
• Tragen Sie Schuhe. Heringe oder andere
Verankerungen sind teilweise scharfkantig.
• Spannen Sie die Abspannleinen nicht auf
Fußwegen ab, in der Dunkelheit werden sie schnell
zu Stolperfallen.

7
ENGLISH
ATTENTION:
PLEASE RETAIN THIS BOOK-
LET FOR FUTURE REFERENCE.
As a modern family business we take our social and
environmental responsibility very seriously: we have
been a bluesign member since 2008, one of the most
stringent ecological standards in the world. And as the
first European outdoor outfitter we are also constant-
ly improving our environmental performance through
EMAS certification, the EU’s eco-management and
audit scheme.
So hope to see you soon up in the mountains…
Antje von Dewitz
INTRODUCTION
Endless freedom, adventure and summit thrills.
Mountains and nature as far as the eye can see.
Peace and excitement all in one.
That is the Spirit of Mountain Sports.
We here at VAUDE are passionate about mountain
sports. This passion can be found in every single
one of our VAUDE products.

8
ENGLISH
CHOOSING YOUR SITE:
• Pitch your tent on level ground, in an area
protected from wind and not in a hollow, where
water can quickly collect when it rains.
• Take into account wind direction when pitching
your tent – face the entrance downwind and
sheltered if possible.
• Take into account that camping near water sources
could lead to condensation build up on your tent
and belongings.
• Don’t pitch your tent in dangerous places. This
includes gorges, underneath cliffs or rocks, near
glacier-fed rivers, in forests or near fire spots.
• Remove all pointy or sharp objects that could
damage the tent floor.
• Use a tent footprint or groundsheet to protect the
tent floor.
• If you are planning on camping in one spot for a
longer period of time, make sure to pitch in shade
or half shade – UV radiation accelerates the aging
process of tent fabrics and coatings.
• When camping on snow and in freezing conditions,
dig a pit in front of the tent door or in the vestibule
in which cold air can collect.
• Avoid snow build up by regularly clearing snow off
the surface of the tent.
• Cooking inside your tent should be avoided
whenever possible due to the danger of fire or
carbon dioxide poisoning. If you need to make an
exception, make sure to ensure sucient ventilati-
on and keep the stove as far from the tent walls
as possible. This might mean having to detach the
inner tent and fold it back.
SET UP – GENERAL INSTRUCTIONS:
VAUDE tents are well known for their simple set up.
If any step in the process seems dicult, do not use
force; take the time to find out what the problem is.
1. Spread out the tent on the ground. (Inner and
outer tent are delivered attached to each other.)
In windy conditions you should stake out the tent.
Use guy lines to anchor it, for example, to a rock,
backpack, etc.
2. Sort the poles and assemble the sections by sliding

9
ENGLISH
them into each other. Do not whip out the pole sec-
tions so they snap together. Make sure that each
pole section is fully inserted into the next section;
otherwise they may crack or break under pressure.
Gently slide the poles through the pole sleeves. Do
not pull them through.
3. Erect the tent and make sure that the entrance zip
is not under undue tension or strain which could
easily damage the zip. Use the releasing lock at
the bottom of the entrance.
4. Stakes should be driven in at a 60° angle away
from the tent (X).
5. In the event of strong winds or a storm, it is
necessary to additionally secure the tent with the
attached storm cords. To adjust the length of the
storm cord, push the Stormcord Collector up or
down. If the storm cord is not required, wrap the
cord around the Stormcord Collector and secure
the end on the hook provided for this purpose (V).
6. The VAUDE Y-stakes that come with our tents
are very durable and resistant to bending and
especially suited for hard ground and grass. For
extremely hard ground, we recommend the use
of tent pegs or spikes. VAUDE offers special stakes
for very soft ground, snow or sand. Hammer them
in vertically for soft soil or bury them horizontally
to anchor in sand or fresh powder snow (Y).
SETTING UP – “MODEL-SPECIFIC”:
Please follow these instructions step by step, the
order is important.
1. Clear the set-up area of all sharp and pointed
objects (if possible, use a groundsheet).
2. Spread out the tent on the ground.
3. Lay out the poles and put them together (A):
there is one longer pole with an orange end piece
(A1) and a shorter one with a silver end piece (A2).
4. Slide the poles into the pole sleeves (B). The longer
one goes into the front sleeve (marked orange), and
the shorter one into the rear sleeve (marked gray).
5. Push the two poles into the relevant sockets and
thus tension (C).
6. Now insert the two porch pegs, pull the tent open
and insert 2 additional pegs at the rear (D).

10
ENGLISH
7. Anchor the porch and, if necessary, use guy ropes.
8. Ensure there is sucient ventilation.
TAKE DOWN – GENERAL INSTRUCTIONS:
• Remove everything from the tent’s interior.
• Freestanding tents can be gently shaken out to
remove leaves, sand, and other debris.
• Turn the tent over with floor facing upward and
allow it to dry a bit longer.
• If it’s not possible to dry the tent completely before
packing it, this should be done within 12 hours to
prevent the risk of mold and mildew growth.
• As in the tent set up, never pull the poles out of the
pole sleeves; rather push them through.
• When storing a tent in its stuff sack, make sure that
stakes and poles don’t press against the tent fabric
and damage it.
• Before taking down your tent, close all zips and
roll up the guy lines. That way you won’t have to
untangle them when it comes time to set the tent
up again, and pitching is that much easier.
DISMANTLING – “MODEL-SPECIFIC”:
1. 1. Pull out the tent pegs.
2. Slide out the poles (do not pull).
3. Fold up the tent poles and roll up with the tent, if
possible. Do not force the poles into the storage
bag if it is full.
STORAGE/CARE/REPAIRS:
• As soon as the tent is dry and clean it can be stored
in its pack sack in a well-ventilated, cool and dry
place. Please do not store the tent near paints, ad-
hesives, oils, plastics, or fuels (gas canisters, etc.)!
The gasses emitted from these materials contain
plasticizers that can damage your tent over time.
• Zips are always a weak point in a tent’s structure.
If they get dirty, clean them with a (tooth) brush and
lubricate them with graphite (pencil lead), silicon
or sewing machine oil. Apply carefully and remove
excess oil with a soft cloth.
• Never store your tent when it’s wet for a longer
period of time. Unpack it as soon as you arrive
and dry it out in a well-ventilated place. To do so,

11
ENGLISH
separate the inner and outer tents or use the poles
to create space between the two.
• Do not whip out tent poles and snap the sections
together. This can damage the pole ends as well
as the anodization. Check the poles regularly for
cracks or other potential damage. Wash the poles
and use silicon spray at any sign of corrosion (from
salt water, for example)
• VAUDE only uses poles from the renowned manu-
facturers DAC and Yunan. These tend to become
slightly bent with use, helping to reduce fracturing.
Please do not attempt to bend these back into sha-
pe. Although aluminum is extremely flexible this
might damage or even break the poles. Every VAU-
DE tent comes with a Pole Doctor or repair sleeve.
If a tent pole breaks while out on a trip, simply slide
the repair sleeve over the broken section and then
use tape to attach it (Z).
• The tent should only be cleaned by hand, never in a
washing machine! Use a soft cloth and luke warm
water. Detergents or cleaning agents may harm the
tent’s coating and waterproofing.
Use a brush to rub Nikwax Tech Wash in a 1:4 ratio
with water on stubborn stains. Follow up with
Nikwax Tent & Gear Solarproof waterproofing,
applying generously to the area cleaned.
• When on the road, repair tears in the tent wall
with repair tape and seal from the inside with a PU
or silicon seam sealer. The seam should however
be correctly repaired as soon as possible in order
to prevent further tearing. Please contact your
retailer to do this.
• Tent pole shock cords can be retightened if neces-
sary (elasticity can wear out in very cold conditions
or due to aging). To do this first remove the end cap
and then untie the knot in the cord. Retie the knot
further up the cord and replace the cap (W).

12
TECHNICAL DETAILS:
Depending on tent models, VAUDE tents feature
the following:
FLY:
CLASSIC 70D POLYESTER 185T PU; 3.000 MM WATER
COLUMN.
• 70D polyester PU – reliable PU coated polyester
backing material.
INNER TENT:
70D POLYAMIDE RIPSTOP 185T.
• Abrasion and tear resistant polyamide fabric.
FLOOR:
70D POLYAMIDE 190T, PU COATED;
WATER COLUMN 5,000 MM.
• Abrasion and tear resistant polyamide fabric.
SAFETY GUIDELINES:
• Please heed safety guidelines for all appliances
used in the tent.
• Always keep exits and throughways as well as
vent openings accessible.
• Find out what the rules and regulations are
for the campsite you are on and heed fire safety
precautions.
• Avoid hazardous materials inside the tent, such
as stove or automobile fumes (for example in the
Drive Base/Van).
• Wear your shoes around the tent. Stakes and other
anchors can be very sharp.
• Do not stake out the guy lines over paths or trails.
These can be easily tripped over in the dark.
ENGLISH

13
FRANÇAIS
INTRODUCTION
Liberté sans frontière, aventure et ascensions au
sommet.
Plus que la montagne, la nature et vous !
Le silence et vos battements de cœur !
C’est ça, le Spirit of Mountain Sports.
Nous, chez VAUDE, nous vivons le sport de montagne
au quotidien. Toute notre passion pour la montagne se
retrouve dans chacun des produits VAUDE.
En tant qu’entreprise familiale moderne, nous prenons
très au sérieux notre engagement pour l’homme
et la nature : depuis 2008, nous sommes membre
de bluesign®, le label industriel le plus draconien en
matière de protection de l’environnement. En tant
que premier fabricant européen d’équipement pour
l’outdoor, nous améliorons par ailleurs constamment
nos performances environnementales grâce à la
certification EMAS, l’audit écologique de l’UE.
A bientôt, quelque part dans les montagnes…
Antje von Dewitz
ATTENTION!
A CONSERVER POUR UNE
CONSULTATION ULTERIEURE!
