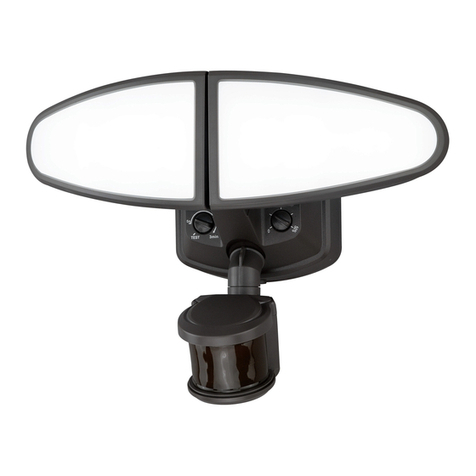

Vaxcel T0173 Instruction manual

Page 1 / 4
190220
WARNING:
E3893
ASSEMBLY AND INSTALLATION
INSTRUCTIONS
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
Important to Know:
1. If you are not familiar with state and local electrical
codes, it is recommended that you consult with a
qualified electrician.
2. This fixture requires a 220-240V, 50 Hz
power source.
Maximum Wattage: 34 W
Working Temperature Range: -4 F ~ 113 F
Features:
1. Energy saving LED fixture.
2. Motion sensor: turns light ON automatically when
motion is detected and turns light OFF automatically
when motion stops.
3. Photocell keeps the light OFF during daylight hours.
4. Different operating modes possible depending
on user needs.
Note: Fixture can be wall mounted or eave mounted.
Wall Mounted Eave Mounted
Read notes section on last page for additional information about mounting location of fixture.
Light fixture and sensor should be mounted as shown above when installed (depending upon type of installation)
Before installing the light fixture under an eave, the sensor head must be rotated as shown in the next two steps for
proper operation and to avoid the risk of electrical shock.
For eave mounted only:
Swing the sensor head towards the mounting bracket. Rotate the sensor head clockwise 180° so the controls face down.
Mounting Bracket Controls
Controls
Controls
Installing Steps
1. Unscrew the fixture mounting screw in order to remove the mounting bracket.
2. Using the mounting bracket of the light as a template, mark and drill the holes on the mounting surface in the desired
location with a 3/16 in. (5mm) drill bit and insert the anchors.
3. Place the mounting bracket into position and secure with dry wall screws. Insert the plastic plug to the dry wall
screws. (Fig.1)
4. Run the cables through the grommet in the back plate and leave enough length to terminate.
o o

Page 2 / 4
190220
Fig. 6
5
Min tilt = long range
Fig. 7
40o
Max tilt = short range
5. Mount the back plate to the wall and ensure silicone is used to avoid water leaking into the plate.
6. Strip the cable and connect the incoming wires to Active (L), Earth (E) and Neutral (N) as indicated on the
terminal block. (Fig.2).
7. Be careful that cables are not caught in the fitting of the unit to the back plate. Tuck all cables inside the unit
out of the way. Ensure the terminal block is resting in its recessed hole in the rear of the unit.
8. Place the fixture on the back plate by inserting the top first and then pivoting the rest of the unit down onto
the back plate (Fig.3).
9. Secure with the Philips screw underneath the unit. (Fig.4).
10. Check the installation again for adequate silicone caulking.
Fig. 1
Fig.2 2
Fig.3
A
Fig.4
B
C
Adjusting the Sensor Head.
1. Aim sensor head toward desired detection area, maintaining a 5°-40° downward angle to allow moisture to drain.
Note: Make sure sensor head is positioned with control controls facing towards the ground.
2. You can rotate the sensor head up and down to change the coverage area (Fig.5). Test the detection by walking
into the detection zone at the farthest distance you wish to detect motion.
Note: If the range is set too high, it may increase false triggering.
The sensor is will provide optimal performance and range when installed on a vertical wall approx. 2.5m above the ground;
as is shown in Fig 6 & Fig 7 below. The sensor head can be adjusted to allow optimal coverage of the detection area.
Fig. 5
5o - 40oo
Adjusting the Light Head:
Fig.8
1. Gently grasp the light heads and tilt them up or down, left or right to
adjust the light coverage area. Keep the light heads at least 1˝(25mm)
away from the sensor.(See Fig. 8)
2. Keep the light heads 30˚below horizontal to avoid water damage and
electrical shock.

Page 3 / 4
190220
Fig.10
Delay Time Low Level Brightness
Fig.11
Manual Override Operation Diagram
Turn wall switch OFF-ON
-OFF-ON in 0.5~3
Seconds
“AUTO” “3H” Manual
or “6H” Mode Override
Turn wall switch OFF-ON
-OFF-ON in 0.5~3 Seconds
Function and Operation
Choose a mode by sliding the switch on the bottom of the sensor. (See Fig.9)
Note: When power is first applied, the light will turn on to 100% brightness. The sensor will take 30 seconds
to warm up.
1. TEST MODE – can be activated in position AUTO, 3H, 6H or PC
Rotate the knob on the left side of the back plate to the “TEST”
position (See Fig.10)
With the power on, the light turns to low-level brightness
automatically.
The light turns to high-level brightness when motion is detected,
and stays on as long as the motion continues. Then it reverts back
to low-level brightness about 5 seconds after motion is no longer
detected.
Note: You can adjust the low level brightness (0~50%) by using
the low level brightness knob on the right side of the back plate.
(See Fig. 10)
Fig.9
Mode
Sensitivity
2. AUTO MODE (nighttime operation only)
To shift to “AUTO” mode, rotate Time Delay knob arrow to point to
the desired time setting (between 5 seconds and 3 minutes). At
dusk, the light turns on to pre-selected low level brightness. When
motion is detected, the light turns to full brightness and stays on as
long as motion continues. When the motion is no longer detected,
the light at full brightness remains on for the predetermined time you
set (5s ~ 3min), and then switches back to low level automatically.
The light turns off automatically at dawn.
Note: You can adjust the low level brightness (0~50%) by using the low level brightness knob. (See Fig.10)
3. 3 HOURS (3H) MODE (nighttime operation only)
The light turns to high-level brightness (100%) at dusk, and stays "ON" for 3 hours. Then it turns to low-level s
brightness. It turns to high-level brightness (100%) when motion is detected, and stays on as long as motion
continues. When motion is no longer detected, it remains on for the predetermined shut-off delay time you set
(5s~3min), and then returns to the predetermined low-level brightness automatically.
The light turns off automatically at dawn.
Note: You can adjust the low level brightness (0~50%) by using the low level brightness knob. (See Fig.10)
4. 6 HOURS (6H) MODE (nighttime operation only)
The light turns to high-level brightness (100%) at dusk, and stays "ON" for 6 hours. Then it turns to low-level
brightness. It turns to high-level brightness (100%) when motion is detected, and stays on as long as motion
continues. When motion is no longer detected, it remains on for the predetermined shut-off delay time you
set (5s~3min), and then returns to the predetermined low-level brightness automatically.
The light turns off automatically at dawn.
Note: You can adjust the low level brightness (0~50%) by using the low level brightness knob. (See Fig.10)
5. PHOTOCELL (PC) MODE (nighttime operation only)
The light turns on to full brightness at dusk and remains
“ON” until dawn.
6. Manual Override (nighttime operation only)
To temporarily override the settings in “AUTO”, “3H” or “6H”
modes for on-demand continuous full-brightness at night,
turn the wall switch “OFF”then turn it “ON” twicewithin 3
seconds. The light remains on all night long. To shift back
to “AUTO”, “3H” or “6H” mode, turn the wall switch “OFF”
then turn it “ON” twice within 3 seconds again.
The light turns off automatically at dawn.
Note: To make sure the above functions operate properly, always keep the wall switch in the “ON” position
(including the daytime).

Page 4 / 4
190220
Customization Options:
Shut-off Delay
The shut-off delay is the length of time the light will stay at brightness after motion has ceased to be detected.
You can set the shut-off delay by rotating the delay time knob arrow so it points to the desired time setting within
“TIME” range. To increase the shut-off delay, turn the knob clockwise. To decrease the shut-off delay, turn the
knob counterclockwise.
Notes:
1. The sensitivity of the motion sensor will increase as the
environmental temperature gets cooler. You may wish to
make adjustments when the season changes.
For best performance, gently clean the lens with a soft
cloth every 1 or 2 months to assure maximum sensitivity.
2. For best performance, install fixture at least 8 feet above
the ground. At such a height, the fixture will provide a
Where you install your fixture is important:
Be sure the light is mounted straight on the wall
or eave; otherwise, the detection distance may
be limited.
Fig.12 Fig. 13
12.0'
detection distance of up to 70 feet at 77 degrees
Fahrenheit. (See Fig.12)
3. The sensor detects movement across a detection range
of 360 degrees. (See Fig.13)
8.0'
20'
70'
360°
4. The sensor will be more sensitive to motion across its
detection path than motion directly towards it. (See Fig.14)
5. To reduce possible nuisances, do not mount the fixture
near a heat source like an air conditioner, vent or furnace
exhaust, or in a direction facing any reflecting object or
other light source.
Troubleshooting
---The light does not come on at all:
1. Make sure the wall switch and circuit breaker are on.
2. Make sure the wiring is correct.
3. Cover the sensor with dark color cloth to verify that the ambient light level is not too high.
---After performing 3H or 6H Mode, the light stays on full brightness after 3 minutes:
1. Make sure there is no movement that could be picked up by the sensor.
2. Adjust the delay time knob counterclockwise to reduce the delay shut-off time.
---In Manual override, the light stays on after dawn:
1. The ambient light level may be too low due to overcast skies.
Motion
Least sensitive
Motion
Most sensitive
Sensor
Fig.14
A: 13-1/8"
B: 9"
C: 6-3/8"
A
B
C

Page 1 / 4
190220
WARNING:
E3893
INSTALLATIONS- UND
BEDIENUNGSANLEITUNG
WICHTIG:SCHALTEN SIE DEN STROM ÜBERDIE SICHERUNG AB,
BEVORSIEDIELEUCHTEINSTALLIERENODERWARTEN.
WICHTIG:
1. Wenn Sie nicht mit den einschlägigen Richtlinien
zur Elektroinstallation vertraut sind, ziehen Sie
eine Elektrofachkraft zu Rate.
2. Dieses Gerät benötigt eine Stromversorgung
mit 220-240V, 50 Hz.
Maximale Leistung: 34 W
Temperaturbereich des Sensors: -20 C ~ 45 C
Besondere Merkmale:
1. Energiesparende LED-Leuchte.
2. Bewegungssensor: schaltet das Licht automatisch
AN wenn Bewegung registriert wird und wieder
AUS wenn keine Bewegung mehr registriert wird.
3. Photozelle schaltet das Licht bei Tageslicht AUS.
4. Verschiedene Betriebsweisen möglich gemäß
den Anforderungen des Nutzers.
Hinweis: Das Ger ät kann an der Hauswand oder am Dachüberhang installiert werden .
Hauswand Dachüberhang
Lesen Sie die Hinweise auf der letzten Seite für zusätzliche Informationen zur Positionierung des Geräts.
Gerät und Sensor sollten wie oben abgebildet installiert werden (je nach Installationstyp).
Bevor das Gerät unter einem Dachüberhang installiert wird, muss die Sensoreinheit wie unten abgebildet gedreht
werden, damit das Gerät sicher funktioniert.
Nur für Installation and Dachüberhang:
Schwenken Sie die Sensoreinheit in Richtung Montageplatte. Drehen Sie die Sensoreinheit 180˚ im Uhrzeigersinn bis die
Bedienelemente nach unten zeigen.
Montageplatte Bedienelemente
Bedienelemente
Bedienelemente
Installation
1. Lösen Sie die Montageschraube und entfernen Sie die Montageplatte.
2. Benutzen Sie die Montageplatte als Schablone und markieren Sie die Bohrungen. Bohren Sie mit einem 3/16in
(5mm) Bohrer und setzen Sie die Dübel ein.
3. Positionieren Sie die Montageplatte und sichern Sie diese mit den Wandschrauben. Stecken Sie die
Plastikstöpsel über die Wandschrauben. (Abb.1)
4. Führen Sie die Kabel durch die Öffnung in der Montageplatte so dass noch ausreichend Länge vorhanden ist,
um die Kabelverbindungen herzustellen.
oo

Page 2 / 4
190220
Abb.8
Abb.6
6
5
Min. Neigung = lange Reichweite
Abb.7
7
40
M
ax. Neigung = kurze Reichwei
te
5. Schrauben Sie die Montageplatte an die Wand und stellen Sie sicher, dass das Eindringen von Wasser
in die Montageplatte verhindert wird, z.B. durch die Verwendung von Silikon.
6. Entfernen Sie die Isolierung von den Kabelenden und verbinden Sie die Kabel mit den Buchsen der
Lüsterklemme Leiter (L), Erdung (E) und Neutral (N). (Abb.2).
7. Achten Sie darauf, dass die Kabel nicht eingeklemmt werden, wenn Sie das Gerät auf die Montageplatte
einsetzen. Stellen Sie sicher, dass die Lüsterklemme in der Aussparung auf der Rückseite des Gerätes sitzt.
8. Platzieren Sie das Gerät auf der Montageplatte mit der Oberseite zuerst, und schwenken Sie dann das
Gerät so dass es komplett auf der Montageplatte aufsitzt. (Abb.3).
9. Befestigen Sie das Gerät mit der Montageschraube. (Abb.4).
10. Überprüfen Sie die Installation nochmals auf adequate Abdichtung, z.B. durch Silikon.
Abb.1
1
Abb. 2
Abb. 3
Abb.4
A
.
B
C
Einstellung der Sensoreinheit
1. Richten Sie die Sensoreinheit auf den gewünschten Detektionsbereich. Stellen Sie dabei einen Neigungswinkel von 5°-
40° ein, damit Wasser von der Sensoreinheit gut ablaufen kann.
Hinweis: Stellen Sie sicher, dass die Bedienelemente der Sensoreinheit nach unten gerichtet sind.
2. Die Detektionsreichweite kann verändert werden, indem Sie den Neigungswinkel der Sensoreinheit verstellen
(Abb.5). Testen Sie die Detektion, indem Sie in den Detektionsbereich am weitest entfernten Punk laufen, an dem
Sie Bewegung detektieren wollen.
Hinweis: Wenn Sie die Detektionsreichweite zu weit einstellen, kann dies Fehlauslösungen hervorrufen.
Der Sensor ist für beste Funktion und Reichweite ausgelegt, wenn das Gerät an einer vertikalen Wand auf ca. 2,5m Höhe
angebracht ist, wie in Abb. 6 & 7 gezeigt. Die Sensoreinheit kann auf den optimalen Detektionsbereich eingestellt werden.
Abb. 5
5ooo
- 40o
Einstellung der Strahlereinheit:
Abb.
1. Bewegen Sie die Strahler vorsichtig
hoch/runter und nach rechts/links, um die
ausgeleuchtete Fläche einzustellen. Halten
Sie die Strahler. mindestens 25mm (1 in.)
entfernt von der Sensoreinheit. (Abb.8)
2. Halten Sie die Strahler mind. 30˚über der
Horizontalen, um Wasserschaden oder
elektrischen Schock zu vermeiden.

Page 3 / 4
190220
1
Manuelle Vollbeleuchtung
Schalten Sie Wandschalter
“AUTO”/3H”/
“6H” Modus
Manuelle
Vollbeleucht.
Schalten Sie Wandschalter
innerhalb
von 3 Sekunden
AUS-AN-AUS-AN
Funktion und Betrieb
Wählen Sie einen Modus aus, indem Sie den Schieberegler auf der Unterseite der Sensoreinheit verstellen. (Abb.9)
Hinweis: Sobald das Gerät mit Strom versorgt wird leuchtet der Strahler auf der hohen Helligkeitsstufe
(100%) für eine Dauer von ca. 30 Sekunden. Der Sensor benötigt 30 Sekunden, um betriebsbereit zu sein.
1. TEST Modus – kann in der Position AUTO, 3H, 6H oder PC
aktiviert werden
Drehen Sie den Regler “TIME” auf Position “TEST”
. (Abb.10)
Drehen Sie den Regler “LOW LEVEL”, um die Helligkeit der
niedrigen Stufe (0–50%) einzustellen. (Abb. 10)
Unter Strom leuchtet der Strahler automatisch auf der
eingestellten niedrigen Helligkeitsstufe (“LOW LEVEL”).
Der Strahler leuchtet auf hoher Stufe, wenn Bewegung registriert
wird. Der Strahler schaltet auf die niedrige Stufe zurück, wenn für
ca. 5 Sekunden keine Bewegung registriert wird.
0
Verzögerung Niedrige Stufe
Abb.10
Abb.9
Modus
Sensitivität
2. AUTO Modus
Drehen Sie den Regler “TIME” auf die gewünschte Position
zwischen 5 Sekunden und 3 Minuten
. Bei Abenddämmerung
schaltet der Strahler auf die eingestellte niedrige Helligkeitsstufe.
Wenn Bewegung registriert wird schaltet der Strahler auf die hohe
Helligkeitsstufe. Wenn keine Bewegung mehr registriert wird
schaltet der Strahler nach der eingestellten Verzögerung (5s–3min)
auf die niegrige Helligkeitsstufe zurück.
Drehen Sie den Regler “LOW LEVEL”, um die Helligkeit der niedrigen
S
Bei Tageslicht schaltet der Strahler automatisch ab.
tufe (0–50%) einzustellen. (Abb. 10)
3. 3H (3 Stunden) Modus
Bei Abenddämmerung schaltet der Strahler auf die hohe Helligkeitsstufe für eine Dauer von 3 Stunden.
Dann schaltet er auf die niedrige Helligkeitsstufe. Wenn Bewegung registriert wird schaltet der Strahler auf
die hohe Helligkeitsstufe. Wenn keine Bewegung mehr registriert wird schaltet der Strahler nach der
eingestellten Verzögerung (5s–3min) auf die niegrige Helligkeitsstufe zurück.
Drehen Sie den Regler “LOW LEVEL”, um die Helligkeit der niedrigen Stufe (0–50%) einzustellen. (Abb. 10)
Bei Tageslicht schaltet der Strahler automatisch ab.
4. 6H (6 Stunden) Modus
Bei Abenddämmerung schaltet der Strahler auf die hohe Helligkeitsstufe für eine Dauer von 6 Stunden.
Dann schaltet er auf die niedrige Helligkeitsstufe. Wenn Bewegung registriert wird schaltet der Strahler auf
die hohe Helligkeitsstufe. Wenn keine Bewegung mehr registriert wird schaltet der Strahler nach der
eingestellten Verzögerung (5s–3min) auf die niegrige Helligkeitsstufe zurück.
Drehen Sie den Regler “LOW LEVEL”, um die Helligkeit der niedrigen Stufe (0–50%) einzustellen. (Abb. 10)
Bei Tageslicht schaltet der Strahler automatisch ab.
5. PC (Photozelle) Modus
Bei Abenddämmerung schaltet der Strahler auf die hohe
Helligkeitsstufe und bei Tageslicht wieder automatisch ab.
6. Manuelle Vollbeleuchtung (Abb. 11)
Um bei Bedarf einmalig die Einstellungen in “AUTO”, “3H”
oder “6H” für eine manuelle Vollbeleuchtung ausser Kraft zu
setzen, schalten Sie den Wandschalter innerhalb von 3
Sekunden zwei Mal aus und wieder an. Der Strahler bleibt
dann für den Rest der Nacht auf hoher Helligkeitsstufe. Sie
können diese manuelle Vollbeleuctung wieder deaktivieren,
indem Sie den Wandschalter innerhalb von 3 Sekunden
zwei Mal aus und wieder an schalten.
Bei Tageslicht schaltet der Strahler automatisch ab und kehrt zu der
ursprünglichen Einstellung “AUTO”, “3H” oder “6H” zurück.
Abb.11
innerhalb von 3 Sekunden
AUS-AN-AUS-AN
Hinweis: Um sicherzustellen, dass die oben beschriebenen Funktionen korrekt funtionieren, belassen Sie den
Wandschalter immer in der “AN” Stellung, auch bei Tageslicht.

Page 4 / 4
190220
Einstellungsoptionen:
Abschalt-Verzögerung
●Die Abschalt-Verzögerung ist die Dauer, für die der Strahler auf hoher Helligkeitsstufe verbleit, nachdem keine
Bewegung mehr registriert wurde.
●Sie können die Abschalt-Verzögerung einstellen, indem Sie den Pfeil des Reglers auf die gewünschte
Zeitverzögerung ausrichten. Um die Verzögerung zu verlängern, drehen Sie den Regler im Uhrzeigersinn. äöü
Hinweise:
1. Die Empfindlichkeit des Bewegungssensors nimmt zu, je
kälter die Umgebungstemperatur ist. Daher sollten Sie,
falls erforderlich, saisonale Anpassungen vornehmen.
Um Beeinträchtigungen zu vermeiden säubern Sie die
Sensorabdeckung regelmässig mit einem weichen Tuch.
2. Für eine optiomale Funktion des Sensors installieren
Sie das Gerät mindestens 2,4m über dem Boden. Die
maximale Reichweite beträgt dann bei 25°C ca. 21m.
(Abb. 12)
Installationsort:
Stellen Sie sicher, dass das
Gerät gerade an der Hauswand oder dem
Dachüberhang installiert ist. Andernfalls kann
die Reichweite des Sensors beeinträchtigt sein.
3. Der Sensor registriert Bewegung über einenWinkel von
360°. (Abb.13)
4. Der Sensor ist empfindlicher auf Bewegung seitwärts als
auf Bewegung, die direkt auf ihn gerichtet ist. (Abb.14)
5. Um unerwünschte Beeinträchtigungen zu vermeiden,
installieren Sie das Gerät nicht in der Nähe einer
Wärmequelle wie z.B. einem Kamin oder Gebläse, oder
in Richtung einer Lichtquelle oder einer reflektierenden
Oberfläche..
Fehlerbehebung:
---Das Licht geht nicht an:
1. Stellen Sie sicher, dass die Sicherung und der Lichtschalter angeschaltet sind.
2. Stellen Sie sicher, dass die Kabelverbindungen korrekt durchgeführt wurden.
3. Decken Sie den Sensor mit einem dunklen Tuch ab um zu überprüfen, dass das Umgebungslicht nicht zu starkt ist.
---Im 3H oder 6H Modus bleibt das Licht auf hoher Helligkeitsstufe auch nach 3 oder 6 Stunden noch ununterbrochen an:
1. Stellen Sie sicher, dass keine Bewegung vom Sensor registriert wird.
2. Drehen Sie den Regler fuer die Verzögerung im Gegenuhrzeigersinn, um die Abschalt-Verzögerung zu verringern.
---Im Modus Manuelle Vollbeleuchtung bleibt das Licht auch bei Tageslicht an:
1. Das Umgebungslicht ist ggf. zu gering, z.B. durch stark verdeckten Himmel.
20'
2.4m
3.6m
70'
Abb.12 Abb.13
360˚
Bewegung
Wenig empfindlich
Bewegung
Sehr empfindlich
Sensor
Abb.14
A: 33cm
B: 23cm
C: 16cm
A
B
C
