VDigi VDI-S User manual

VDi-S
使
使用 用手 手冊 冊
U
Us se er r M Ma an nu ua al l
Winning Perfect Limited

1 / 58
目錄
1.安 全 須 知 ................................................................................5
2.熟悉 VDi-S....................................................................................5
2.1瞭解功能.................................................................................5
2.2遙控器.....................................................................................6
2.3機背 .......................................................................................9
2.4 前面板顯示 ..........................................................................10
3.連線（安裝）說明....................................................................11
3.1 天線連接 ...........................................................................11
3.2 HDMI 高清電視機連接.................................................12
3.3 複合視頻連接.................................................................12
3.4 S 端子連接........................................................................12
3.5 分量視頻連接...................................................................13
3.6 連接音訊 ...........................................................................13
3.7 連接擴音機.......................................................................14
3.8 其它設定選項...................................................................14
3.9 電源連接 ...........................................................................15
4.初始化配置.................................................................................15

2 / 58
4.1 選擇語言..............................................................................15
4.2 頻道搜索..............................................................................16
5.功能介紹.....................................................................................17
5.1 電視收看..............................................................................17
5.2 錄影....................................................................................20
6.VDi-S 設定..................................................................................26
6.1 用戶設定............................................................................27
6.2 頻道....................................................................................29
6.3 VDIGI 設定........................................................................30
6.4 產品資訊............................................................................31
7.故障排除.....................................................................................31

3 / 58
1.Safety Warnings.......................................................................32
2.Understanding VDi-S..............................................................32
2.1Features of VDi-S .........................................................33
2.2Using the Remote Control ..........................................33
2.3 Rear Panel ......................................................................35
2.4 Front Panel Display ......................................................37
3. Connection and Installation ...................................................38
3.1 Antenna Connections...................................................38
3.2 HDMI Television Connection ......................................39
3.3 Composite Video Connection.....................................40
3.4 S-Video Connection......................................................40
3.5 Component Video Connection...................................40
3.6 Audio Connection ..........................................................41
3.7 Amplifier Connection ....................................................41
3.8 Other Setup Options.....................................................42
3.9 Power Connection.........................................................42
4. Initialization and Configuration .............................................43

4 / 58
4.1 Language Setting..........................................................43
4.2 Channel Scanning.........................................................43
5. Features of VDi-S.....................................................................44
5.1 Viewing TV ......................................................................44
5.2 Recording ........................................................................47
6. Setting .....................................................................................53
6.1 User Setting ....................................................................54
6.2 Channel............................................................................57
6.3 VDIGI Setting..................................................................58
6.4 Product information.......................................................58
7. Troubleshooting ........................................................................58

5 / 58
1. 安 全 須 知
在操作高清電視錄影機前，請細心閱讀本使用手冊，並請注意以下事
項：
z清潔外殼時，請先拔出電源插頭。請不要用濕手接觸電源線。
請用不起毛的布混合少許暖水清洗。請不要使用含有苯、酒精、
汽油溶劑等化學物。
z如果有不正常現象出現（冒煙、聲音異常、有異味等），請立即
停止使用，並切斷電源，拔出電源插頭。
z在有雷電的情況下，請拔出電源插頭。
z請不要把重物放在高清電視錄影機上，並避免劇烈碰撞。
z請水平擺放高清電視錄影機，並安放在通風環境中，不要拿桌
布等物體覆蓋接收器上面的所有通風口。
z請安放在遠離熱源、無直接光線的環境中，不要讓高清電視錄
影機接近火源。
z請安放在遠離強磁場和強電場設備的環境中。
2. 熟悉 VDi-S
2.1 瞭解功能
VDi-S 高清硬碟錄影機可以接收高清音視訊訊號，並具有強大的錄影
功能：

6 / 58
● 可以接收地面數位高清信號（DMBT－H），收看高清數碼廣播節
目。
● 可以錄製高清數碼廣播節目。
2.2 遙控器
VDi-S 的遙控器可以靈活的控制各種操作。為了使用戶可以儘量容易
地使用遙控器，遙控器上的三個按鍵可以通過學習控制您的電視機。
插入電池
● 水平向下推壓電池蓋前端的開啟部分，打開電池蓋。
● 將隨機的兩個 AAA 電池放入電池匣，電池的正負極與電池匣上
標誌的正負極相匹配。
● 蓋上電池蓋。
如果電池本身工作正常，而且安裝正確的話，無論您按遙控器上的
任意鍵，LED 指示燈都將閃爍。
遙控器的按鍵說明如下圖所示：

7 / 58

8 / 58
設定遙控器的學習功能
第一步：
將 VDi-S 遙控器和電視遙控器放在一個平面上，距離 3 釐米，兩個遙控器
的信號發射器相互正對對方。
第二步：
按壓並保持 按鍵 2 秒鐘，直到 LED 指示燈開始點亮。
這時，遙控器處於學習模式。
第三步：
按壓您要設定學習的按鍵（比如 ）。LED 指示燈將緩慢閃爍。
第四步：
按壓並保持您電視機遙控器的相應按鍵（如電視機電源按鍵），直到 LED
指示燈點亮。
第五步：
請為每個學習按鍵重複第三步和第四步。
第六步：
結束後，按壓 按鍵一次退出學習模式。

9 / 58

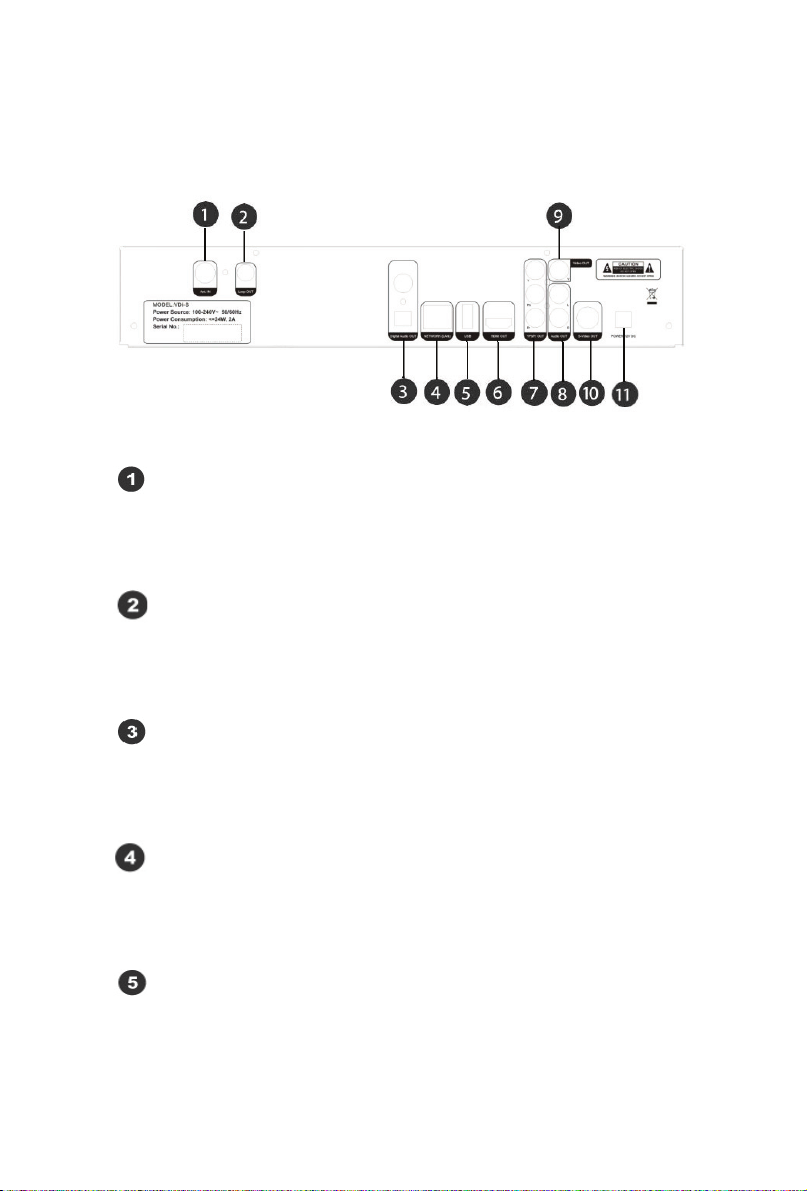

2.3 機背
天線輸入
使用同軸射頻電纜將大廈天線或獨立天線連接到這個輸入端子，以
便 VDi-S 可以接收新的數碼地面電視廣播信號。
天線環路
如果您要保持其他設備（如您的電視機）的電視接收功能，請通過
這個端子將隨機的天線延長線連接到其他設備。
數位音訊輸出
VDi-S 通過光纖或同軸端子，將高品質的數位音訊輸出到的環繞音響
系統。
乙太網端子
使用這個端子將 VDi-S 連接到網路，預留配合日後可能加入的網路功
能使用
USB 端子
VDi-S 可以通過 USB 端子外接存放裝置，擴展其錄製能力，並可通

10 / 58
過 USB 進行系統軟體升級。
HDMI
HDMI 可以通過 HDMI 線為高清視頻和音訊提供純數碼連接，用於連
接具備 HDMI 介面高清電視機。
色差視頻輸出輸出（YPbPr）
色差視頻可以提供一條高品質的高清類比視頻連接通道，用於連接
不具備 HDMI 而具有 YPbPr 介面電視機。
音訊輸出
複合視頻輸出
S-Video 輸出
直流電源輸入
將隨機的 100-240 伏交流電源適配器接入這個端子。在接入之前首先
閱讀“安全須知＂

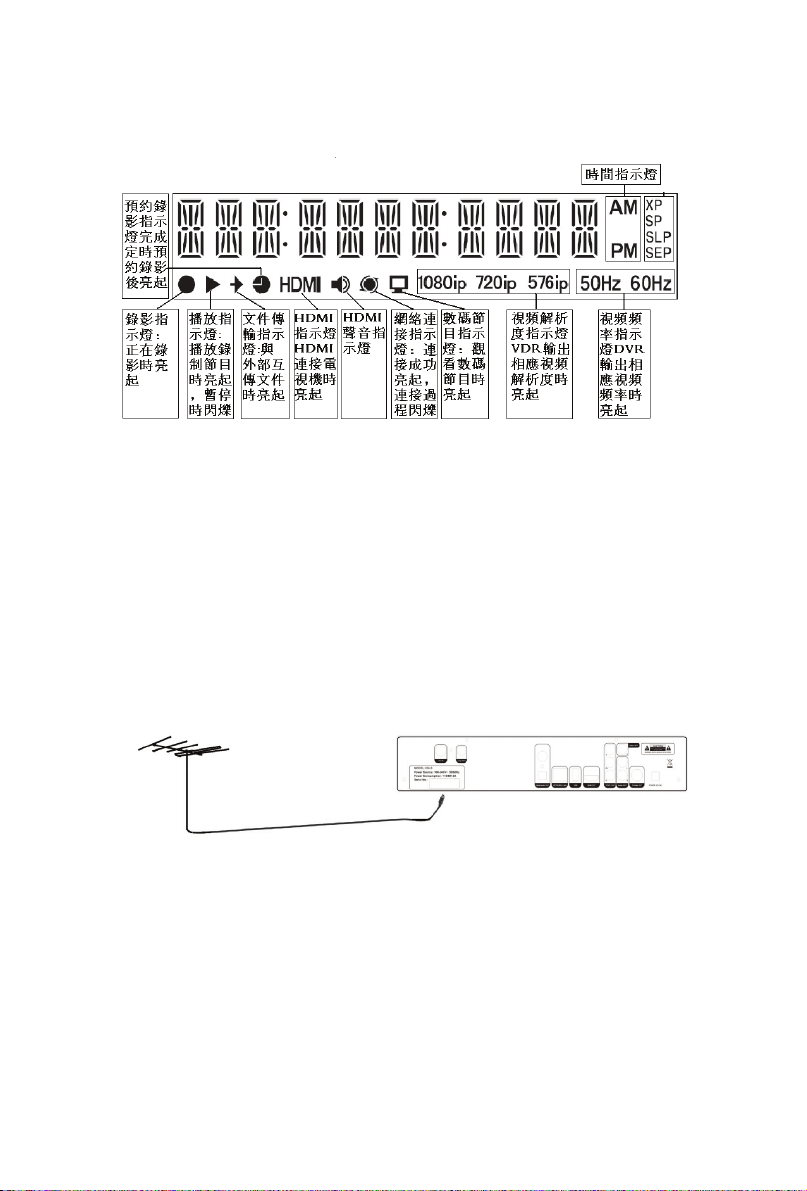

2.4 前面板顯示

11 / 58
3. 連線（安裝）說明
3.1 天線連接
3.1.1 天線連接
將天線插頭插入 VDi-S 的 Ant.IN 接頭，為了能夠使接收效果達到最
好，建議您使用安裝在房頂或大廈公共天線。

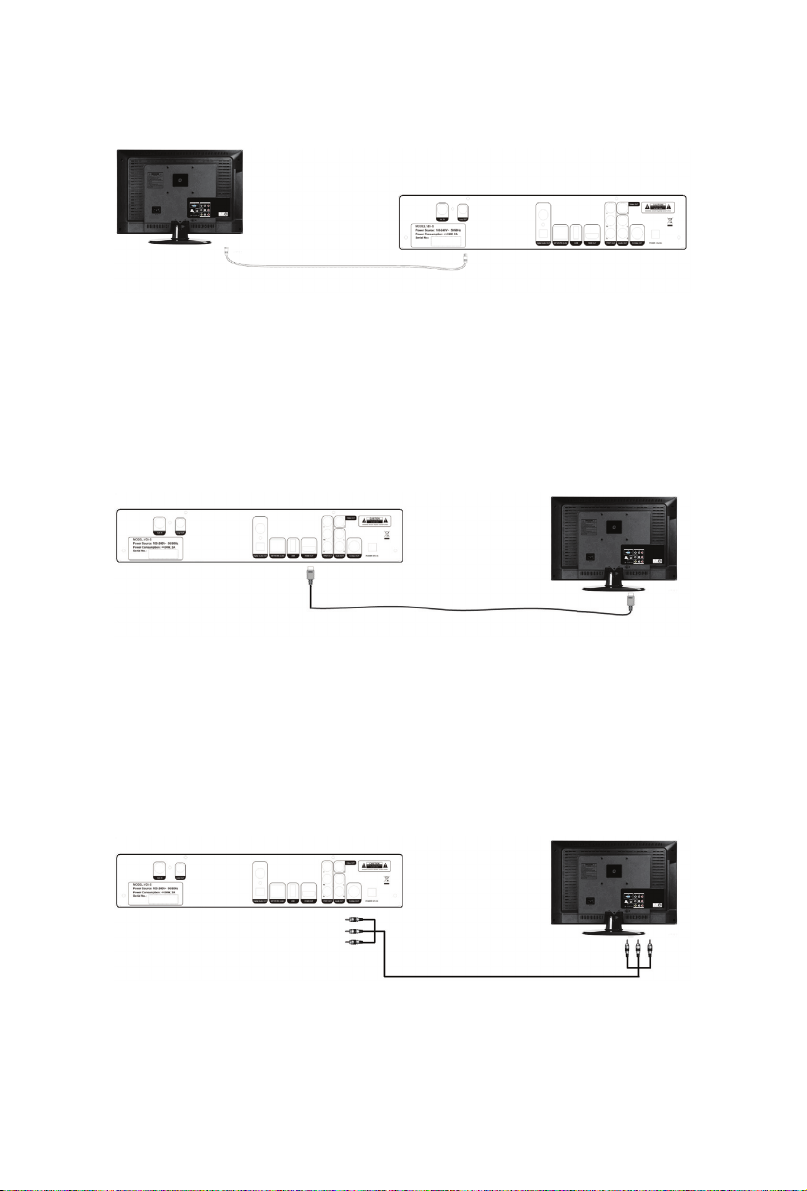

3.1.2 天線環路輸出連接
VDi-S 支援天線環路輸出功能，如果想保留電視機（或者其它帶有電
視調諧器的設備，如錄影機或者 DVD 錄影機）的類比電視接收功能，只需
將 VDi-S 的 Loop OUT 接頭與電視機或其它設備的 Ant.IN 接頭連接即可。
為了保證收看數位電視的信號品質，我們推薦使用 VDi-S 作為天線環路的

12 / 58
第一台設備，而將電視機作為最後一台電視機。

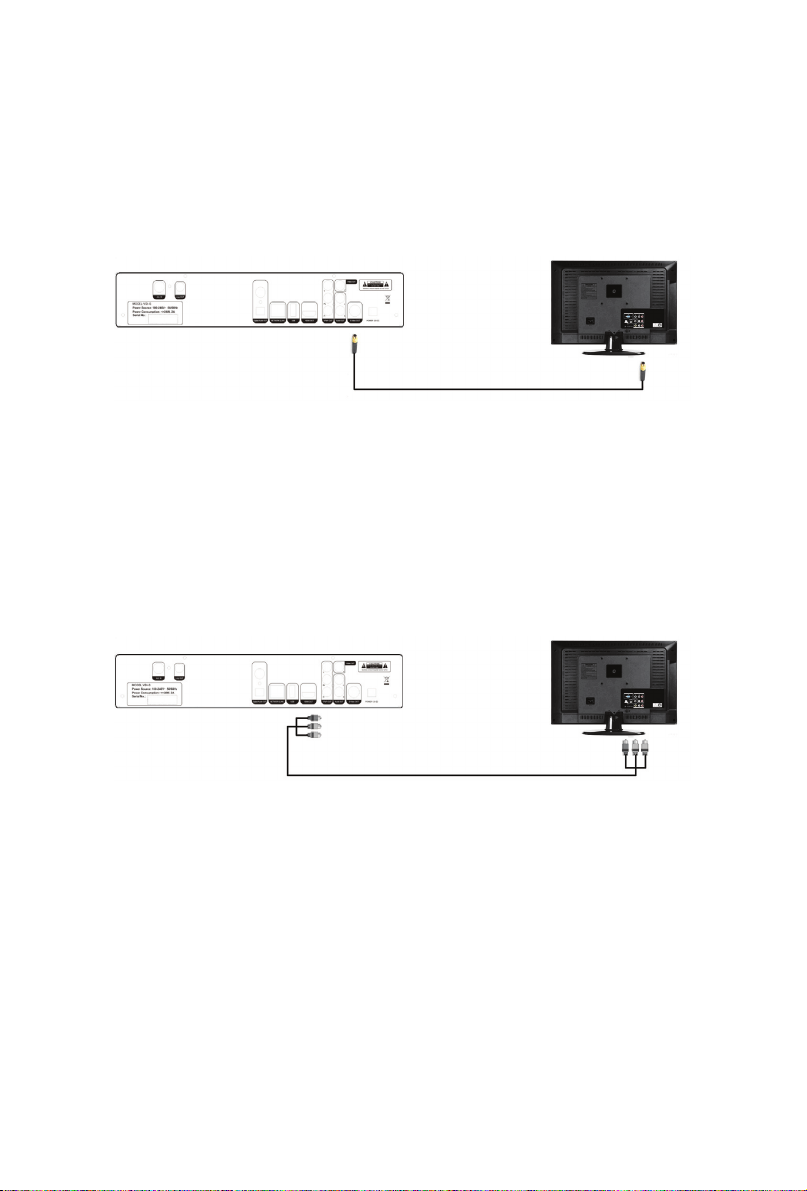

3.2 HDMI 高清電視機連接
HDMI 是 VDi-S 最高品質的輸出端子。VDi-S 支援高清視頻輸出，使
用 HDMI 線，將 VDi-S HDMI（含視頻及音訊）輸出端子和電視機的 HDMI
輸入端子連接即可。
3.3 複合視頻連接
在沒有 HDMI 和 YPbPr 端子的情況下，將 VDi-S 複合視頻輸出端子與
您電視機複合視頻輸入端子連接。連接 VDi-S Video/L/R 輸出端子和電視機
Video/L/R 輸入端子即可。
3.4 S 端子連接

13 / 58
S-Video 為類比視頻傳輸，在沒有 HDMI 端子的情況下，將 VDi-S 的
S-Video 輸出端子與您電視機的 S-Video 輸入端子連接，S-Video 端子不能傳
送音訊，所以需要一條單獨的連線來傳送音訊。使用 S-Video 線連接 VDi-S
輸出端子和電視機 S-Video 輸入端子即可。
3.5 分量視頻連接
對於沒有 HDMI 端子的高清電視機，為了得到 VDi-S 的高清視頻，須
使用色差視頻（YPbPr）端子，色差視頻端子不能傳送音訊，所以需要一條
單獨的連線來傳送音訊。連接 VDi-S YPbPr 輸出端子和電視機 YPbPr 輸入
端子即可。
3.6 連接音訊
使用音訊線（L/R），將 VDi-S 音訊輸出端子（Audio out）和電視機音
訊輸入端子連接即可。

14 / 58
3.7 連接擴音機
VDi-S 具有同軸和光纖數碼音訊輸出，您可以從中選擇最合適的。
3.7.1 連接擴音機--同軸
使用同軸線，將 VDi-S COAXIAL 輸出端子到擴音機 COAXIAL 輸入
端子連接即可。
3.7.2 連接擴音機--光纖
使用光纖，將 VDi-S 光纖輸出端子到擴音器光纖輸入端子連接即可。
3.8 其它設定選項
網路連接
進階 MHEG-5 互動服務廣播的某些功能可能需要互聯網連接（比如

15 / 58
比賽報名、投票、定購和購買等），所以您的家中需要有現成的乙太網路連
接。你只需要簡單地用一條 5 類網線連接 VDi-S 的網口和交換機或路由器
網口即可。
3.9 電源連接
將電源線插入合適的電源插座，並將 12V 直流電源插頭插入 VDi-S。
在所有連接工作完成之前，請關閉電源插座或者拔去 VDi-S 的電源插頭。
4. 初始化配置
VDi-S 第一次開機後需要進行簡單的配置，以便能夠正常工作，下面
是所需的配置流程
4.1 選擇語言
首先進行語言選擇，選定後，所有的介面將以所選擇的語言進行呈現

16 / 58
4.2 頻道搜索
設置完語言後，將進行頻道搜索，採取數碼廣播頻道自動搜索的方式；
z首先開始搜索數碼廣播頻道，採用自動搜索的模式，對 OFTA 規範的
頻點先進行搜索，然後再掃描其它頻點；在搜索過程中，您可選擇跳
過數碼廣播搜索（例如發現已經搜索到所有的數碼頻道後，可直接跳
出）
搜索完成後，直接進入頻道觀看

17 / 58
注：搜索完成後，使用 list 顯示當前的所有頻道信息，並進行修改；
5. 功能介紹
5.1 電視收看
5.1.1 收看方法

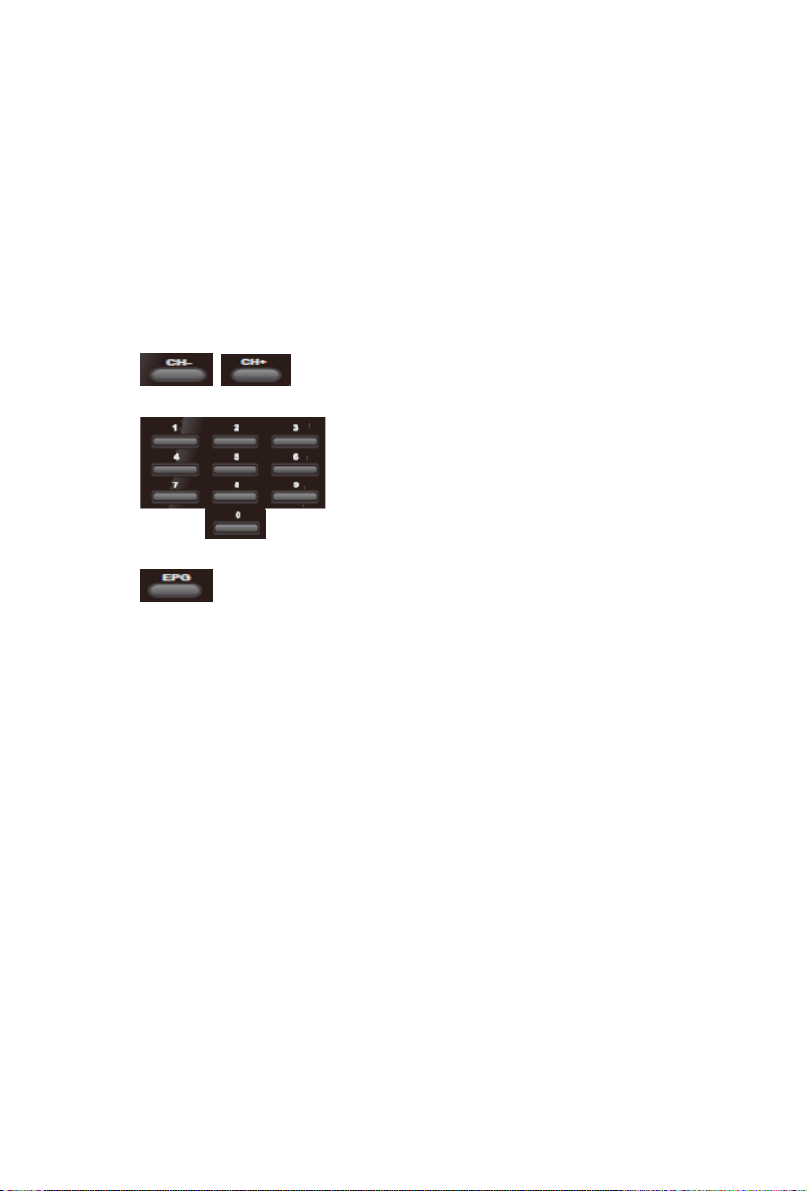

● 使用頻道 CH+ 、CH-按鍵快速切換頻道；
● 如果已知道頻道號碼，直接輸入，可切換頻道
● 使用內置的電子節目表流覽並選擇頻道；
5.1.2 電子節目表（EPG）
電子節目表又稱為電子節目指南，對於隨後幾天 VDi-S 將要播出的節
目，提供一個簡單易懂的嚮導。

18 / 58
在 EPG 中按藍色鍵將顯示當前播放頻道節目的信息；
在 EPG 節目表狀態下，通過遙控器按鍵可實現諸多功能：
● 打開/關閉 EPG 介面
● 節目切換

19 / 58
● 查看前一天/後一天的頻道節目資訊
● 在 EPG 模式時上下切換頻道
● 確認頻道的切換
● 在節目列表中翻到上一頁
● 在節目列表中翻到下一頁
● 當選中某個節目後，按壓此鍵可以添加錄影，同時在這個節目
的清單前面會顯示錄影標誌。
● 取消錄影
● 關閉 EPG 介面
5.1.3 節目資訊
您收看節目時，如果想瞭解正在收看的節目的資訊，可以按此鍵。
