Velleman HQ Power HQMX11008 User manual

HQMX11008
USER MANUAL 3
HANDLEIDING 9
MODE D'EMPLOI 15
MANUAL DEL USUARIO 21
BEDIENUNGSANLEITUNG 27
INSTRUKCJA OBSŁUGI 33
MANUAL DO UTILIZADOR 39

HQMX11008
V. 01 –27/01/2021 2 ©Velleman nv

HQMX11008
V. 01 –27/01/2021 3 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal
of the device after its lifecycle could harm the environment. Do
not dispose of the unit (or batteries) as unsorted municipal
waste; it should be taken to a specialized company for recycling.
This device should be returned to your distributor or to a local
recycling service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing HQPower™! Please read the manual
thoroughly before bringing this device into service. If the device
was damaged in transit, do not install or use it and contact your
dealer.
2. Safety Instructions
Read and understand this manual and all safety signs before
using this appliance.
For indoor use only.
Caution –Avoid listening at high volume levels for long periods.
The lightning flash with arrowhead symbol within an equilateral
triangle is intended to alert the user to the presence of
uninsulated "dangerous voltage" within the product's enclosure,
that may be of sufficient magnitude to constitute a risk of
electric shock to persons.
The exclamation point within an equilateral triangle is intended
to alert the user of the presence of important operating and
maintenance (servicing) instructions in the literature
accompanying the appliance.
Polarity of DC power connector.

HQMX11008
V. 01 –27/01/2021 4 ©Velleman nv
WARNING
RISK OF ELECTRIC SHOCK. DO NOT OPEN.
Caution –To reduce the risk of electric shock, do not remove
cover (or back).
No user-serviceable parts inside. Refer servicing to qualified
personnel.
To avoid the risk of fire or electric shock, do not expose this
product to rain or humidity.
•This device can be used by children aged from 8 years and
above, and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning
the use of the device in a safe way and understand the
hazards involved. Children shall not play with the device.
Cleaning and user maintenance shall not be made by
children without supervision.
•Always install the device in a well-ventilated location.
•Do not block any ventilation openings. Install in accordance
with the manufacturer’s instructions.
•Do not install near any heat sources such as radiators, heat
registers, stoves, or other apparatus (including amplifiers)
that produce heat.
•WARNING –Do not use this appliance in the immediate
surroundings of a bath, a shower or a swimming pool.
•Protect the power cord from being walked on or pinched
particularly at plugs, convenience receptacles, and the point
where they exit from the apparatus.
•Unplug this device during lightning storms or when unused
for long periods of time.
•WARNING –To reduce the risk of fire or electric shock, do
not expose this device to rain or moisture.
•This device shall not be exposed to dripping or splashing,
and no object filled with liquids, such as vases or beer
glasses, shall be placed on the apparatus.
•The mains plug, an appliance coupler or power adaptor is
used as the disconnect device, so the disconnect device shall
remain readily operable.

HQMX11008
V. 01 –27/01/2021 5 ©Velleman nv
•Exposure to extremely high noise levels may cause
permanent hearing loss. Individuals vary considerably in
susceptibility to noise-induced hearing loss, but nearly
everyone will lose some hearing if exposed to sufficiently
intense noise for a period of time.
•In the event of an operating problem, stop using the device
immediately.
3. General Guidelines
•Refer to the Velleman®Service and Quality Warranty on the
last pages of this manual.
•All modifications of the device are forbidden for safety
reasons. Damage caused by user modifications to the device
is not covered by the warranty.
•Only use the device for its intended purpose. Using the
device in an unauthorised way will void the warranty.
•Damage caused by disregard of certain guidelines in this
manual is not covered by the warranty and the dealer will
not accept responsibility for any ensuing defects or
problems.
•Nor Velleman nv nor its dealers can be held responsible for
any damage (extraordinary, incidental or indirect) –of any
nature (financial, physical…) arising from the possession,
use or failure of this product.
•Keep this manual for future reference.
4. Installation
•Install the device in a nice clean and dry environment.
•Before connecting the device to the power supply, fully turn
down all the knobs and faders to minimum, except for the
channel EQ and pan controls, which should be centred. Also,
make sure all buttons are in the out position.
•Next, connect all necessary cables, input devices
(microphones…) and output devices (amplifier, speakers…).

HQMX11008
V. 01 –27/01/2021 6 ©Velleman nv

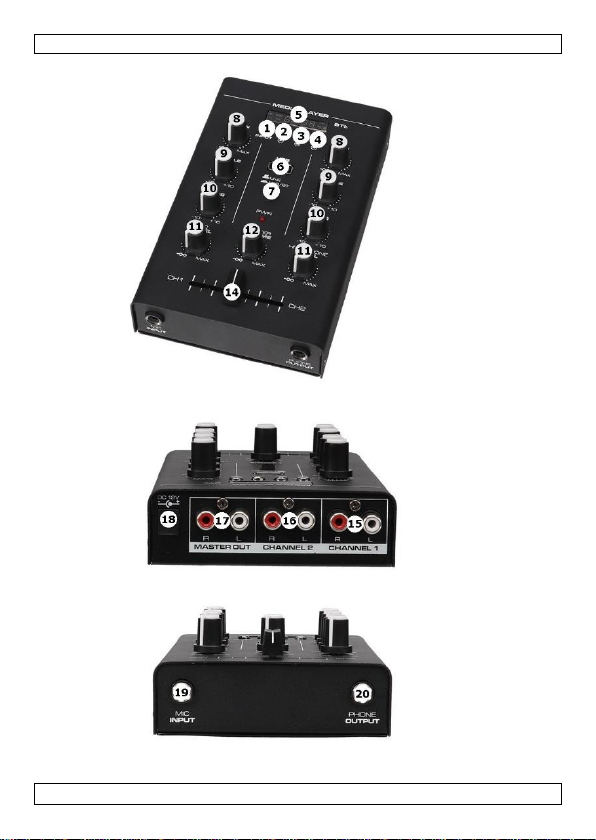

5. Description
1. Input
Press this button to select the music source.
2.
Play or pause the selected track.
3.
Select the previous track.
4.
Select the next track.
5. Display
6. USB Input
Input socket for a USB stick.
7. Line/USB Switch
Select the input with this switch.
8. Gain
Adjust the channel master volume.
9. High
Increase or reduce the highs for channel 1 or 2.
10. Low
Increase or reduce the lows for channel 1 or 2.
11. MIC Level
Adjust the microphone volume level.
12. Master Volume
Adjust the level of the master output.
13. Phone Volume
Adjust the level of the headphones signal.
14. Crossfader
Mix the signal of one channel with the signal of the other. If
the crossfader is on the centre position, both channels can
be heard.
15. Line Inputs Channel 1
RCA connectors for channel 1. Connect a turntable, rhythm
machine or sampler to the phono socket, connect a CD/MP3
player to the line socket.
16. Line Inputs Channel 2
RCA connectors for channel 2. Connect a turntable, rhythm
machine or sampler to the phono socket, connect a CD/MP3
player to the line socket.
17. Master Output
RCA connection to the main amplifier.
18. DC Connection
Plug the adapter into this input.
19. MIC Input
Connection for your microphone with ¼” jack.
20. Phone Input
Connection for your headphones.

HQMX11008
V. 01 –27/01/2021 7 ©Velleman nv
6. Care and Maintenance
Before starting any cleaning or maintenance activities:
1. Unplug the appliance from the mains.
2. Let the appliance cool down.
Cleaning
•Wipe all exterior surfaces of the appliance clean with a soft
cloth dampened with a soap and water solution. Do not
immerse or submerge any part of the appliance in water or
any other liquid. Never use solvents or cleaning agents
containing petroleum (petrol, kerosene, oil), paint thinner,
turpentine, alcohol, or ammonia.
Maintenance
•Refer all servicing to qualified service personnel. Servicing is
required when the apparatus has been damaged in any way,
such as power-supply cord or plug is damaged, liquid has
been spilled or objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture, does not
operate normally, or has been dropped.
Storage
•Store the appliance and its accessories in the original
package in a clean and dry area.
7. Technical Specifications
power supply......................................................12 VDC/0.5 A
inputs
microphone.....................................................3 mV/2.2k Ω
line ............................................................. 150 mV/47k Ω
outputs
main ..........................................................0 dB/1 V/600 Ω
headphones ............................................. 300 mW/16-32 Ω
tone control
treble ..........................................................+13 dB/-13 dB
bass ............................................................+13 dB/-13 dB

HQMX11008
V. 01 –27/01/2021 8 ©Velleman nv
frequency response...............................20 Hz to 20 kHz ± 2 dB
frequency .......................................................2402-2480 MHz
RF output power......................................................< 10 dBm
distortion................................................................ < 0.02 %
S/N ratio .................................................................. > 70 dB
dimensions ............................................... 175 x 105 x 50 mm
weight.........................................................................0.55 g
RED Declaration of Conformity
Hereby, Velleman NV declares that the radio equipment
type HQMX11008 is in compliance with Directive
2014/53/EU.
The full text of the EU declaration of conformity is available
at the following internet address: www.velleman.eu.
Use this device with original accessories only. Velleman nv
cannot be held responsible in the event of damage or
injury resulting from (incorrect) use of this device. For
more info concerning this product and the latest version of
this manual, please visit our website www.velleman.eu.
The information in this manual is subject to change
without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be
copied, reproduced, translated or reduced to any electronic
medium or otherwise without the prior written consent of the
copyright holder.

HQMX11008
V. 01 –27/01/2021 9 ©Velleman nv
HANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als
het na zijn levenscyclus wordt weggeworpen, dit toestel schade
kan toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij
een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet
dit toestel naar uw verdeler of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig door
voor u het toestel in gebruik neemt. Werd het toestel beschadigd
tijdens het transport, installeer het dan niet en raadpleeg uw
dealer.
2. Veiligheidsvoorschriften
Lees en begrijp deze handleiding en de veiligheidsinstructies
vóór ingebruikname.
Enkel geschikt voor gebruik binnenshuis!
Opgelet –Vermijd het langdurig luisteren aan een hoog
volumeniveau.
De bliksemschicht met pijlpunt in een driehoek waarschuwt de
gebruiker voor de aanwezigheid van niet-geïsoleerde gevaarlijke
spanning in de behuizing van het systeem, die zo hoog kan zijn
dat er een risico van elektrische schokken bestaat.
Het uitroepteken in een driehoek, zoals afgebeeld op het
systeem, is bedoeld om de gebruiker attent te maken op
belangrijke bedienings- en onderhoudsinstructies in deze
gebruikershandleiding.
Polariteit van de DC-connector.

HQMX11008
V. 01 –27/01/2021 10 ©Velleman nv
WAARSCHUWING
ELEKTROCUTIEGEVAAR. NIET OPENEN.
Opgelet –Om het risico op elektrische schokken te vermijden,
mag u de dekplaat (of achterkant) niet verwijderen.
Er zijn geen vervangbare onderdelen in dit toestel. Laat het
onderhoud over aan een vakman.
Stel dit product niet bloot aan regen of vocht om het risico op
brand of elektrische schokken te voorkomen.
•Dit toestel is geschikt voor gebruik door kinderen vanaf
8 jaar, door personen met fysieke, zintuiglijke of
verstandelijke beperkingen, of door personen met gebrek
aan ervaring en kennis, op voorwaarde dat dit onder
toezicht gebeurt van een persoon die verantwoordelijk is
voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe
zij het toestel moeten gebruiken en zich bewust zijn van de
risico's die het gebruik van het toestel met zich meebrengt.
Kinderen mogen niet met het toestel spelen. De reiniging en
het onderhoud van het toestel mogen niet worden
uitgevoerd door kinderen, tenzij ze onder toezicht staan.
•Plaats het toestel in een goed geventileerde ruimte.
•Zorg ervoor dat de ventilatieopeningen niet geblokkeerd
worden. Installeer het toestel volgens de voorschriften van
de fabrikant.
•Installeer het toestel niet in de nabijheid van
warmtebronnen, zoals radiatoren, verwarmingselementen,
fornuizen of andere toestellen (waaronder versterkers) die
warmte produceren.
•WAARSCHUWING - Gebruik het toestel niet in de
onmiddellijke nabijheid van een bad, een douche of een
zwembad.
•Zorg ervoor dat niemand op de kabel kan stappen of erover
kan struikelen, bij de stekker, het stopcontact en het punt
waar de kabel uit het toestel gaat.
•Ontkoppel het toestel tijdens onweer of als het gedurende
een lange periode niet wordt gebruikt.
•Stel dit toestel niet bloot aan regen of vocht om het risico op
brand of elektrische schokken te voorkomen.
•Dit toestel mag niet worden blootgesteld aan druipende of
spattende vloeistoffen en objecten die gevuld zijn met water
(zoals vazen) mogen niet op de apparatuur worden
geplaatst.

HQMX11008
V. 01 –27/01/2021 11 ©Velleman nv
•De netstekker, connector of voedingsadapter worden
gebruikt als stroomonderbreker, dus dient deze
stroomonderbreker gemakkelijk te bedienen zijn.
•Het langdurig luisteren naar harde geluiden kan permanent
gehoorverlies veroorzaken. De gevoeligheid voor
gehoorverlies door lawaai varieert van persoon tot persoon,
maar het gehoor wordt tot op zekere hoogte beschadigd
door iedereen die in de loop van de tijd aan voldoende
lawaai wordt blootgesteld.
•Als het toestel niet correct functioneert, schakel het
onmiddellijk uit.
3. Algemene richtlijnen
•Raadpleeg de Velleman® service- en kwaliteitsgarantie
achteraan deze handleiding.
•Om veiligheidsredenen mag u geen wijzigingen aanbrengen.
Schade door wijzigingen die de gebruiker heeft aangebracht
aan het toestel valt niet onder de garantie.
•Gebruik het toestel enkel waarvoor het gemaakt is. De
garantie vervalt automatisch bij ongeoorloofd gebruik.
•De garantie geldt niet voor schade door het negeren van
bepaalde richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen
die hier rechtstreeks verband mee houden.
•Noch Velleman nv noch zijn verdelers kunnen aansprakelijk
gesteld worden voor schade (buitengewoon, incidenteel of
onrechtstreeks) –van welke aard dan ook (financieel,
fysisch…) voortvloeiend uit het bezit, gebruik of falen van dit
product.
•Bewaar deze handleiding voor verdere raadpleging.
4. Installatie
•Installeer het toestel in een propere en droge omgeving.
•Voordat u de voeding aansluit, draai alle knoppen en faders
naar het laagste niveau, behalve de kanaalequalizer en
panregelingen moeten in het midden staan. Zorg er ook
voor dat alle knoppen in de out-positie staan.
•Sluit vervolgens alle noodzakelijke kabels, invoerapparaten
(microfoons...) en uitvoerapparaten (versterker,
luidsprekers...) aan.

HQMX11008
V. 01 –27/01/2021 12 ©Velleman nv
5. Omschrijving
1. Ingang
Druk op deze knop om de geluidsbron te selecteren.
2.
Speel of pauzeer het geselecteerde nummer.
3.
Vorige nummer selecteren.
4.
Selecteer het volgende nummer.
5. Display
6. USB-ingang
Ingangsaansluiting voor USB-stick.
7. Line/USB -schakelaar
Selecteer de ingang met deze schakelaar.
8. Gain
Stelt het volume van het master kanaal in.
9. Hoog
Verhoogt of vermindert de hoge tonen van kanaal 1 of 2.
10. Laag
Verhoogt of vermindert de lage tonen van kanaal 1 of 2.
11. MIC Level
Stelt het volume van uw microfoon in.
12. Master Volume
Stelt het niveau van de master uitgang in.
13. Phono Volume
Stelt het niveau in de koptelefoon in.
14. Crossfader
Mengt de signalen van de twee kanalen. In de middenpositie
zijn beide kanalen hoorbaar.
15. Line-ingangen Kanaal 1
RCA-connectoren voor kanaal 1. Gebruik de phono-
ingangsconnector om een mengtafel, ritmemachine of
sampler aan te sluiten. Gebruik de line-connector om een
cd/mp3-speler aan te sluiten.
16. Line-ingangen Kanaal 2
RCA-connectoren voor kanaal 2. Gebruik de phono-
ingangsconnector om een mengtafel, ritmemachine of
sampler aan te sluiten. Gebruik de line-connector om een
cd/mp3-speler aan te sluiten.
17. Master uitgang
RCA-aansluiting naar de hoofdversterker.
18. DC-aansluiting
Sluit de adapter aan op deze uitgang.
19. MIC-ingang
Aansluiting voor uw microfoon met 1/4" jack.
20. Koptelefoonaansluiting
Aansluiting voor uw koptelefoon.

HQMX11008
V. 01 –27/01/2021 13 ©Velleman nv
6. Reiniging en onderhoud
Voor het reinigen of onderhoud:
1. Trek de stekker uit het stopcontact.
2. Laat het toestel afkoelen.
Reiniging
•Reinig de behuizing met een zachte doek die licht
bevochtigd is met een milde zeepoplossing. Dompel het
toestel nooit onder in water of andere vloeistoffen. Gebruik
nooit oplosmiddelen of reinigingsmiddelen die petroleum
(benzine, kerosine, olie), verfverdunner, wasbenzine,
alcohol of ammoniak bevatten.
Onderhoud
•Laat het toestel herstellen door een vakman. Onderhoud is
vereist wanneer het toestel beschadigd is, zoals bijvoorbeeld
het netsnoer of de stekker, wanneer er vloeistof of een
voorwerp in het toestel is terechtgekomen, wanneer het
toestel is blootgesteld aan regen of vocht, als het niet
correct functioneert of is gevallen.
Opslag
•Bewaar het toestel in de oorspronkelijke verpakking op een
droge en propere plaats.
7. Technische specificaties
voeding .............................................................12 VDC/0.5 A
ingangen
microfoon .......................................................3 mV/2.2k Ω
line ............................................................. 150 mV/47k Ω
uitgangen
main ..........................................................0 dB/1 V/600 Ω
koptelefoon.............................................. 300 mW/16-32 Ω
toonregeling
treble ..........................................................+13 dB/-13 dB
bass ............................................................+13 dB/-13 dB

HQMX11008
V. 01 –27/01/2021 14 ©Velleman nv
frequentiebereik ..................................20 Hz tot 20 kHz ± 2 dB
frequentie.......................................................2402-2480 MHz
RF-uitgangsvermogen ..............................................< 10 dBm
vervorming ............................................................. < 0.02 %
S/R-verhouding ......................................................... > 70 dB
afmetingen ............................................... 175 x 105 x 50 mm
gewicht .......................................................................0.55 g
RED Verklaring van overeenstemming
Hierbij verklaar ik, Velleman NV, dat het type
radioapparatuur HQMX11008 conform is met Richtlijn
2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan
worden geraadpleegd op het volgende internetadres:
www.velleman.eu.
Gebruik dit toestel enkel met originele accessoires.
Velleman nv is niet aansprakelijk voor schade of
kwetsuren bij (verkeerd) gebruik van dit toestel. Voor
meer informatie over dit product en de laatste versie van
deze handleiding, zie www.velleman.eu. De informatie in
deze handleiding kan te allen tijde worden gewijzigd
zonder voorafgaande kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding.
Alle wereldwijde rechten voorbehouden. Het is niet
toegestaan om deze handleiding of gedeelten ervan over te
nemen, te kopiëren, te vertalen, te bewerken en op te slaan op
een elektronisch medium zonder voorafgaande schriftelijke
toestemming van de rechthebbende.

HQMX11008
V. 01 –27/01/2021 15 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant
ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination
d’un appareil en fin de vie peut polluer l'environnement. Ne pas
jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non-sujets au tri
sélectif ; une déchetterie traitera l’appareil en question.
Renvoyer l'appareil à votre fournisseur ou à un service de
recyclage local. Respecter la réglementation locale relative à la
protection de l’environnement.
En cas de questions, contacter les autorités locales pour
élimination.
Nous vous remercions de votre achat! Lire attentivement le
présent mode d'emploi avant la mise en service de l’appareil. Si
l'appareil a été endommagé pendant le transport, ne pas
l’installer et consulter votre revendeur.
2. Consignes de sécurité
Lire et comprendre ce mode d'emploi et toutes les consignes de
sécurité avant d'utiliser l'appareil.
Uniquement pour usage à l’intérieur.
Attention - Eviter les écoutes prolongées à très haut niveau
sonore.
Le symbole d’un éclair à l’intérieur d’un triangle sert à avertir
l’utilisateur de la présence d’une tension dangereuse non isolée
dans le corps de l’appareil, qui peut être suffisamment élevée
pour provoquer un risque d’électrocution.
Le symbole d’un point d’exclamation à l’intérieur d’un triangle
sert à avertir l’utilisateur de la présence d’instructions
d’utilisation et d'entretien importantes dans la documentation
qui accompagne l’appareil.

HQMX11008
V. 01 –27/01/2021 16 ©Velleman nv
Polarité du connecteur CC.
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION. NE PAS OUVRIR.
Attention - Pour réduire le risque de décharge électrique, ne pas
retirer le couvercle (ou le panneau arrière).
L'appareil ne contient aucune pièce maintenable par l’utilisateur.
L'entretien doit être effectué par un technicien qualifié.
Pour éviter tout risque d'incendie ou d'électrocution, ne pas
exposer ce produit à la pluie ou à l'humidité.
•Cet appareil peut être utilisé par des enfants âgés de 8 ans
et plus et des personnes manquant d’expérience et de
connaissances ou dont les capacités physiques, sensorielles
ou mentales sont réduites, si elles ont été formées et
encadrées quant à l'utilisation de l'appareil d'une manière
sûre et connaissent les risques encourus. Ne pas laisser les
enfants jouer avec l'appareil. Le nettoyage et l'entretien ne
doivent pas être effectués par des enfants sans surveillance.
•Toujours installer l'appareil dans un endroit bien ventilé.
•Ne pas bloquer les orifices d'aération. Installer l'appareil en
suivant les consignes du fabricant.
•Ne pas installer l'appareil à proximité des sources de chaleur
telles que les radiateurs, climatiseurs, poêles ou autres
appareils (y compris les amplificateurs) produisant de la
chaleur.
•AVERTISSEMENT - Ne pas utiliser l'appareil à proximité
d'une baignoire, douche ou piscine.
•Protéger le câble d’alimentation contre les piétinements ou
les pincements, particulièrement au niveau des
branchements, prises de courant, et du point d’où le câble
sort de l’appareil.
•Débrancher l'appareil pendant les orages ou lorsqu'il ne sera
pas utilisé pendant une période prolongée.
•Pour éviter tout risque d'incendie ou d'électrocution, ne pas
exposer cet appareil à la pluie ou à l'humidité.
•L'appareil ne doit pas être exposé à des projections d'eau ou
à des éclaboussures, et aucun objet rempli de liquide tel
qu'un vase ne doit être posé sur l'appareil.
•La prise secteur, le connecteur ou l'adaptateur
d'alimentation est utilisé comme dispositif de
débranchement, celui-ci doit rester facilement accessible.

HQMX11008
V. 01 –27/01/2021 17 ©Velleman nv
•L'exposition à des niveaux sonores élevés peut conduire à
une perte permanente de l'ouïe. La susceptibilité au bruit
varie considérablement d’un individu à l’autre, mais une
large majorité de la population expérimentera une perte de
l'écoute après une exposition à une forte puissance sonore
pendant une période prolongée.
•En cas de problème de fonctionnement, arrêter
immédiatement d'utiliser l'appareil.
3. Directives générales
•Se référer à la garantie de service et de qualité Velleman®
en fin de ce mode d'emploi.
•Toute modification est interdite pour des raisons de sécurité.
Les dommages occasionnés par des modifications par le
client ne tombent pas sous la garantie.
•N’utiliser l'appareil qu’à sa fonction prévue. Un usage
impropre annule d'office la garantie.
•La garantie ne se s’applique pas aux dommages survenus en
négligeant certaines directives de ce mode d'emploi et votre
revendeur déclinera toute responsabilité pour les problèmes
et les défauts qui en résultent.
•Ni Velleman SA ni ses distributeurs ne peuvent être tenus
responsables des dommages exceptionnels, imprévus ou
indirects, quelles que soient la nature (financière,
corporelle, etc.), causés par la possession, l’utilisation ou le
dysfonctionnement de ce produit.
•Garder ce mode d'emploi pour toute référence ultérieure.
4. Installation
•Installer l'appareil dans un environnement propre et sec.
•Avant de connecter l'alimentation, mettre au minimum tous
les boutons et les faders, sauf l'égaliseur de canal et le
panoramique doivent être en position centrale. S'assurer
également que tous les boutons sont en position 'out'.
•Ensuite, connecter tous les câbles nécessaires, les appareils
d'entrée (microphones...) et de sortie (amplificateur, haut-
parleurs...).

HQMX11008
V. 01 –27/01/2021 18 ©Velleman nv
5. Description
1. Entrée
Appuyer sur ce bouton pour sélectionner la source sonore.
2.
Lire/pauser le titre sélectionné.
3.
Sélectionner le titre précédent.
4.
Sélectionner le titre suivant.
5. Afficheur
6. Entrée USB
Entrée pour une clé USB.
7. Commutateur Line/USB
Permet de sélectionner l'entrée.
8. Gain
Régler le volume du canal maître.
9. High
Augmenter ou diminuer les hautes fréquences du canal 1 ou
2.
10. Low
Augmenter ou diminuer les basses fréquences du canal 1 ou
2.
11. Niveau Micro
Régler le volume du microphone.
12. Volume maître
Régler le niveau de la sortie maître.
13. Niveau Casque
Ajuste le niveau sonore dans le casque.
14. Crossfader
Mélanger les signaux des deux canaux. En position centrale,
les deux canaux sont audibles.
15. Entrées Line canal 1
Connecteurs RCA pour canal 1. Utiliser l’entrée phono pour
connecter des platines-disques, des machines à rythme ou
des échantillonneurs. Utiliser l'entrée line pour connecter un
lecteur CD/MP.
16. Entrées Line Canal 2
Connecteurs RCA pour canal 2. Utiliser l’entrée phono pour
connecter des platines-disques, des machines à rythme ou
des échantillonneurs. Utiliser l'entrée line pour connecter un
lecteur CD/MP.
17. Sortie maître
Connexion RCA vers l'amplificateur principal.

HQMX11008
V. 01 –27/01/2021 19 ©Velleman nv
18. Connexion CC
Brancher l'adaptateur sur cette sortie.
19. Entrée de microphone (MIC)
Connexion pour votre microphone muni d'une fiche jack
1/4".
20. Prise casque
Connexion pour votre casque d'écoute.
6. Entretien
Avant tout nettoyage ou entretien :
1. Débrancher l'appareil.
2. Laisser refroidir l'appareil.
Nettoyage
•Nettoyer le boîtier de l'appareil avec un chiffon doux
imprégné d'un détergent doux. Ne jamais immerger
l'appareil dans l'eau ou tout autre liquide. Ne jamais utiliser
de solvants ou de détergents contenant du pétrole (essence,
kérosène, huile), diluant, térébenthine, alcool ou
ammoniaque.
Entretien
•L'entretien doit uniquement être effectué par un technicien
qualifié. Un entretien est nécessaire lorsque l'appareil a été
endommagé d'une quelconque façon telle qu'un cordon
d'alimentation ou une prise endommagés, lorsqu'un liquide a
été renversé ou des liquides ont été introduits dans
l'appareil, lorsque l'appareil a été exposé à la pluie ou à
l'humidité, lorsqu'il ne fonctionne pas correctement ou
lorsque l'appareil est tombé.
Stockage
•Ranger l'appareil et ses accessoires dans l'emballage
d'origine et dans un endroit propre et sec.
7. Spécifications techniques
alimentation.....................................................12 VCDC/0.5 A
impédance
microphone.....................................................3 mV/2.2k Ω
line ............................................................. 150 mV/47k Ω
sorties
main ..........................................................0 dB/1 V/600 Ω
casque d'écoute........................................ 300 mW/16-32 Ω

HQMX11008
V. 01 –27/01/2021 20 ©Velleman nv
réglage de tonalité
treble ..........................................................+13 dB/-13 dB
bass ............................................................+13 dB/-13 dB
réponse en fréquence.........................de 20 Hz à 20 kHz ± 2 dB
fréquence .......................................................2402-2480 MHz
puissance de sortie RF..............................................< 10 dBm
distorsion................................................................ < 0.02 %
rapport S/B............................................................... > 70 dB
dimensions ............................................... 175 x 105 x 50 mm
poids........................................................................... 0.55 g
Déclaration de conformité RED
Le soussigné, Velleman SA, déclare que l'équipement
radioélectrique du type HQMX11008 est conforme à la
directive 2014/53/EU.
Le texte complet de la déclaration UE de conformité est
disponible à l'adresse internet suivante: www.velleman.eu.
N'employer cet appareil qu’avec des accessoires d’origine.
Velleman SA ne peut, dans la mesure conforme au droit
applicable être tenue responsable des dommages ou
lésions (directs ou indirects) pouvant résulter de
l’utilisation de cet appareil. Pour plus d'informations
concernant cet article et la dernière version de ce mode
d'emploi, consulter notre site www.velleman.eu. Les
spécifications et le continu de ce mode d'emploi peuvent
être modifiés sans notification préalable.
© DROITS D’AUTEUR
Velleman SA est l’ayant droit des droits d’auteur de ce
mode d'emploi. Tous droits mondiaux réservés. Toute
reproduction, traduction, copie ou diffusion, intégrale ou
partielle, du contenu de ce mode d'emploi par quelque procédé
ou sur tout support électronique que ce soit est interdite sans
l’accord préalable écrit de l’ayant droit.
