Velleman HQ Power Lite Puter LPTC401 User manual

LPTC401 GB1
LPTC401 – 4-CHANNEL DIMMING CONSOLE
1. Introduction
At the end of its life cycle, dispose of this product in accordance with local and national disposal
regulations. Read the manual thoroughly before bringing this device into service
Thank you for buying the LPTC401! This device features 4 channels with LED indication, 4 flash buttons and an
external master input. Make sure that the device was not damaged in transit. If the device is damaged, you should
contact your dealer and postpone installation of this device.
2. Safety Instructions
Be very careful during the installation: touching live wires can cause life-threatening electroshocks.
Do not touch the device during operation as the housing heats up.
Keep this device away from rain and moisture.
Unplug the mains lead before opening the housing.
•Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the dealer
will not accept responsibility for any ensuing defects or problems.
•A qualified technician should install and service this device.
•Do not switch the device on immediately after it has been exposed to changes in temperature. Protect the device
against damage by leaving it switched off until it has reached room temperature.
•This device falls under protection class I. It is therefore essential that the device be earthed. Have a qualified
person carry out the electric connection.
•Make sure that the available voltage does not exceed the voltage stated in the specifications of this manual.
•Do not crimp the power cord and protect it against damage. Have an authorised dealer replace it if necessary.
•Disconnect the device from the mains to clean it or when it is not in use. Handle the power cord by the plug only.
•There may be some smoke or a particular smell when the device is activated for the first time. This is normal and
any smoke or smell will gradually disappear.
•Note that damage caused by user modifications to the device is not covered by the warranty.
•Keep the device away from children and unauthorised users.
3. General Guidelines
•This device is a light controller for professional use on stages, in discos, theatres, etc. This device should only be
operated with a direct current of 20Vdc supplied by a dimmer pack e.g. LPTP406 or LPTDX625. This device is
designed for indoor use only.
•Do not shake the device. Avoid brute force when installing or operating the device.
•Select a location where the device will be protected against extreme heat, moisture and dust.
•Do not use or transport the device under temperatures < 5°C or > 35°C.
•Familiarise yourself with the functions of the device before actually using it. Do not permit operation by unqualified
people. Any damage that may occur, will probably be due to unprofessional use of the device.
•Use the original packaging if the device is to be transported.
•Note that all modifications of the device are forbidden for safety reasons.
•Do not remove the serial number sticker from the device as doing so will void the warranty. Only use the device
for its intended purpose. All other uses may lead to short-circuits, burns, electroshocks, lamp explosion, crash,
etc. Using the device in an unauthorised way will void the warranty.

LPTC401 GB2

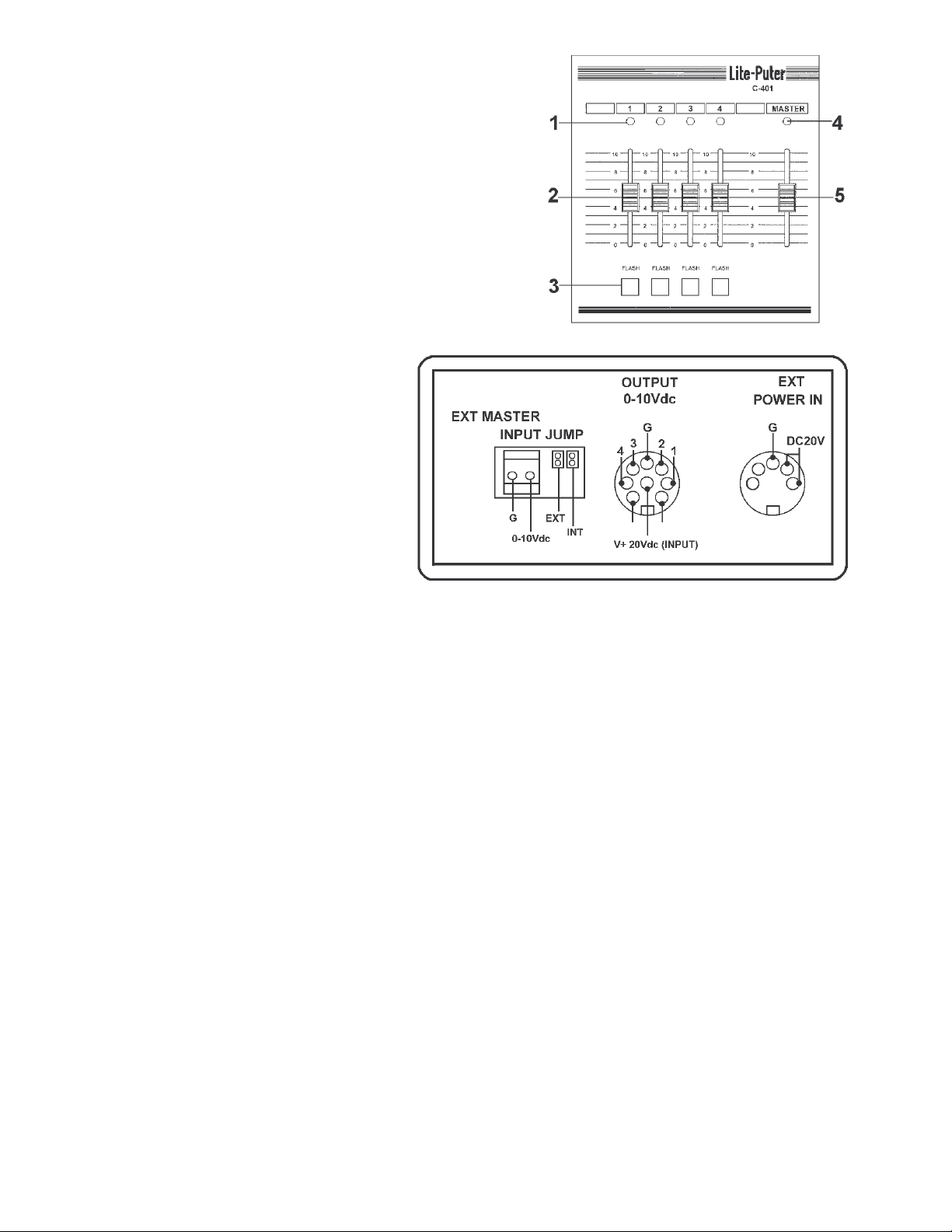

4. Front Panel Description
1. LED indicators for each channel.
2. slide controls to dim each channel separately
3. FLASH buttons: one push button per channel to bring each
channel to 100% output
4. MASTER FADER: sets the output level for all 4 channels
5. MASTER LED: LED indication for the master dimming control
5. Connections
Neither the manufacturer nor your local dealer will be held responsible for damage caused by improper connections.
Connect the device to an appropriate
dimmer/power pack (LPTP406 or LPTDX625)
by connecting the 8-pin DIN output socket of
this device to the 8-pin DIN input socket of the
dimmer pack. The external 5-pin DIN
connection "EXT" is the power input.
Use the slide controls to dim individual
channels and dim all channels simultaneously
with the master slide control. Push a flash
button to instantly bring a channel to 100%
output.
6. Cleaning and Maintenance
1. All screws should be tightened and free of corrosion.
2. The housing, mounting supports and connections should not be modified or tampered with e.g. do not drill extra
holes in mounting supports, do not change the location of the connections, …
3. The electric power supply cables should be undamaged. Have this device installed by a qualified technician.
7. Caution
•Disconnect the device from the mains prior to maintenance.
•Use a moist cloth to clean the device and avoid the use of alcohol or solvents for cleaning purposes.
•This device does not contain any user-serviceable parts. Replace a blown fuse with an identical one.
•Spare parts should be ordered with your local dealer.
8. Technical Specifications
Power Supply 20Vdc through power/dimmer pack (LPTP406 or LPTDX625)
Number of Channels 4
Analogue Output Connection 1 x 8-pin DIN socket, 4 channels (0-10Vdc)
Additional Master Output 2-pole screw connector
Dimensions 164 x 177 x 72mm
Weight 1.0kg
The information in this manual is subject to change without prior notice.

LPTC401 GB3
LPTC401 – 4-KANAALS DIMCONSOLE
1. Inleiding
Ontdoe u, op het einde van zijn levensduur, van dit product volgens de plaatselijke en nationale
regelgeving inzake verwijdering. Lees deze handleiding grondig voor u het toestel in gebruik neemt.
Dank u voor uw aankoop! Dit toestel beschikt over 4 kanalen met LED aanduiding, 4 flash knoppen en een externe
masteringang. Ga na of het toestel niet werd beschadigd tijdens het transport. Zo ja, stel dan de installatie van het
toestel uit en raadpleeg uw dealer.
2. Veiligheidsinstructies
Wees voorzichtig bij de installatie: raak geen kabels aan die onder stroom staan om
dodelijke elektroshocks te vermijden.
Raak het toestel niet aan wanneer het in gebruik is: de behuizing wordt warm.
Bescherm dit toestel tegen regen en vochtigheid.
Verzeker u ervan dat het toestel niet aangesloten is op een stroombron alvorens het te openen.
•laat het toestel installeren en onderhouden door een geschoold technicus.
•de garantie geldt niet voor schade die werd veroorzaakt door het negeren van de richtlijnen in deze handleiding en
uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
•u mag het toestel niet onmiddellijk inschakelen indien het werd blootgesteld aan temperatuurschommelingen. Om
beschadiging te vermijden, moet u wachten tot het toestel kamertemperatuur heeft bereikt.
•dit toestel valt onder beschermingsklasse III.
•de beschikbare spanning mag niet hoger zijn dan de spanning die wordt vermeld in de specificaties.
•de voedingskabel mag niet worden gekrimpt of beschadigd door scherpe voorwerpen. Laat uw dealer een nieuwe
voedingskabel aanbrengen indien nodig.
•ontkoppel het toestel voor u het reinigt en wanneer het niet in gebruik is. Raak de voedingskabel enkel aan via de plug
en trek nooit aan de voedingskabel om de plug los te koppelen.
•Kijk niet rechtstreeks in de lichtbron. De lichtbron kan bij sommige mensen leiden tot een aanval van epilepsie.
•Schade veroorzaakt door wijzigingen die de klant heeft aangebracht aan het toestel vallen niet onder de garantie.
Houd dit toestel uit de buurt van kinderen en amateurs.
3. Algemene richtlijnen
•Dit toestel is een schakelpaneel voor professioneel podiumgebruik in disco's, theaters, enz. U mag dit toestel enkel
gebruiken met een DC stroom van 20Vdc die wordt geleverd door een lichtsturing e.g. LPTP406 of LPTDX625en de
LPTC401 is enkel geschikt voor gebruik binnenshuis.
•Schud het toestel niet dooreen. Vermijd brute kracht tijdens de installatie en de bediening van dit toestel.
•Installeer het toestel op een plaats waar het niet wordt gehinderd door stof, extreme temperaturen en grote hitte.
•U mag het toestel nooit vervoeren of gebruiken bij een temperatuur van < 5 en > dan 35°C.
•Maak u eerst vertrouwd met de werking van dit toestel. Ongeschoolde personen mogen dit toestel niet gebruiken.
Meestal is beschadiging het gevolg van onprofessioneel gebruik.
•Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
•Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel.
•De garantie vervalt indien u de sticker met het serienummer verwijdert. Gebruik het toestel enkel voor de toepassingen
die hier worden beschreven om kortsluitingen, brandwonden, elektroshocks, gevaar voor ontploffing van de lampen,
enz. te vermijden. Het toestel kan worden beschadigd en de garantie vervalt automatisch indien u het toestel op een
ongeoorloofde manier gebruikt.

LPTC401 GB4

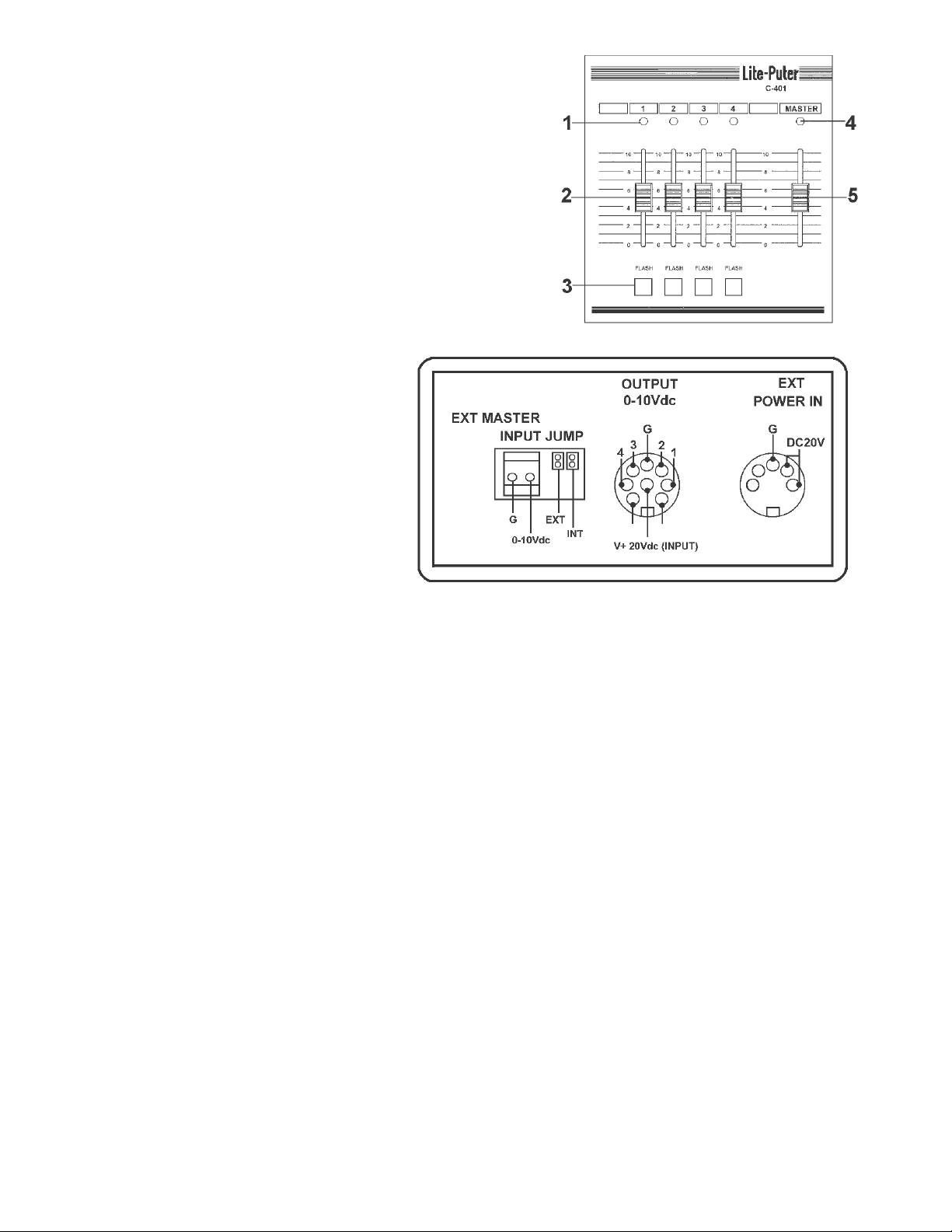

4. Beschrijving van het frontpaneel
1. LED indicator per kanaal.
2. Mogelijkheid om elk kanaal te dimmen via een schuifregelaar
3. FLASH knoppen : drukknop per kanaal om dat kanaal op max.
sterkte te doen branden
4. MASTER FADER : bepaalt het uitgangsniveau voor alle kanalen
5. MASTER LED : LED aanduiding voor de master dimregeling
5. Aansluitingen
Noch de fabrikant, noch uw plaatselijke dealer zijn aansprakelijk voor schade die werd veroorzaakt door verkeerde
aansluitingen. Verbind het toestel met een
dimmer/power pack bv. LPTP406 of LPTDX625
: verbind de 8-pins DIN uitgang van dit toestel
met de 8-pins DIN ingang van het dimmer pack.
De externe 5-pins DIN aansluiting "EXT" is de
voedingsingang.
Gebruik de schuifregelingen om elk individueel
kanaal te dimmen en dim alle kanalen tegelijk
met de master schuifregelaar. Druk een FLASH
knop in om dat kanaal onmiddellijk op 100%
sterkte te doen branden.
6. Reiniging en onderhoud
1. Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.
2. De vorm van de behuizing, het montagemateriaal en de aansluitingen moet onveranderd blijven bv. geen extra
gaten boren in montagebeugels, de aansluitingen niet bewerken, enz.
3. De voedingskabels mogen niet beschadigd zijn. Laat het toestel installeren door een geschoold technicus.
7. Opgelet
•Ontkoppel het toestel van het lichtnet voor u het reinigt.
•Maak het toestel geregeld schoon met een vochtige doek. Gebruik geen alcohol of solventen.
•Vervang een gesprongen zekering door een nieuw exemplaar met dezelfde specificaties.
•Bestel eventuele reserveonderdelen bij uw plaatselijke dealer.
8. Technische Specificaties
Voeding 20Vdc via power/dimmer pack (LPTP406 of LPTDX625)
Aantal kanalen 4
Analoge uitgang 1 x 8-pins DIN aansluiting, 4 kanalen (0-10Vdc)
Extra masteruitgang 2-polige schroefconnector
Afmetingen 164 x 177 x 72mm
Gewicht 1.0kg
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

LPTC401 GB5
LPTC401 – CONSOLE DE MODULATION A 4 CANAUX
1. Introduction
A la fin de sa durée de vie, débarrassez-vous de ce produit en respectant la législation d'élimination
locale et nationale. Lisez le présent manuel attentivement avant la mise en service de l'appareil.
Nous vous remercions de votre achat! L'appareil a 4 canaux avec indication LED, 4 boutons flash et une entrée
master externe. Vérifiez si l'appareil n'a pas été endommagé pendant le transport. Si c'est le cas, remettez
l'installation de l'appareil à plus tard et consultez votre revendeur.
2. Prescriptions de sécurité
Soyez prudent lors de l'installation : toucher un câble sous tension peut causer des électrochocs mortels.
Ne touchez pas l'appareil lorsqu'il est en usage : le boîtier chauffe !
Protégez l'appareil contre la pluie et l'humidité.
Débranchez le câble d'alimentation avant d'ouvrir le boîtier.
•un technicien qualifié doit s'occuper de l'installation et de l’entretien.
•la garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce manuel et votre
revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
•L'appareil peut être endommagé quand il a été subi à des variations de température. Dans ce cas-ci, il faut
attendre à ce que l'appareil ait atteint la température ambiante avant de l'utiliser.
•cet appareil fait partie de la classe de protection III.
•la tension d'alimentation disponible ne peut pas dépasser celle mentionnée dans les spécifications.
•le câble d'alimentation ne peut pas être serti ou endommagé par des objets tranchants. Dans ce cas-là,
demandez à votre revendeur de remplacer le câble d'alimentation.
•débranchez le LPTC401 avant de le nettoyer et lorsqu'il n'est pas en usage. Tirez toujours la fiche pour débrancher
l'appareil.
•Ne regardez pas directement la source lumineuse, comme ceci peut occasionner des crises d'épilepsie.
•Les dommages occasionnés par des modifications à l'appareil du côté du client ne tombent pas sous la garantie.
Tenez votre LPTC401 à l'écart d'amateurs et de jeunes enfants.
3. Directives générales
•Le LPTC401 est un contrôleur à touches à effleurement pour usage professionnel dans une discothèque, un
théâtre, etc. Cet appareil s'emploie uniquement avec un courant de 20Vcc livré par un pilotage de lumière p.ex.
LPTP406 ou LPTDX625. L'appareil convient uniquement pour usage à l'intérieur.
•Evitez de secouer l'appareil et traitez l'appareil avec circonspection pendant l'installation et l'opération.
•Choisissez un lieu de montage protégé contre les poussières et les extrêmes de température.
•Transportez et employez l'appareil lors d'une température de 5 à 35°C.
•Familiarisez-vous avec le fonctionnement de l'appareil. Il est interdit aux personnes non qualifiées d'opérer cet
appareil. La plupart des dégâts sont causés par un usage non professionnel.
•Transportez l'appareil dans son emballage d'origine.
•Il est interdit de modifier l'appareil pour des raisons de sécurité.
•La garantie est invalidée si vous enlevez l'autocollant portant le numéro de série. Employez le LPTC401
uniquement pour les applications décrites dans ce manuel afin d'éviter les courts-circuits, les brûlures, les
électrochocs, etc. Un usage interdit peut occasionner des dommages et annule d'office la garantie.

LPTC401 GB6

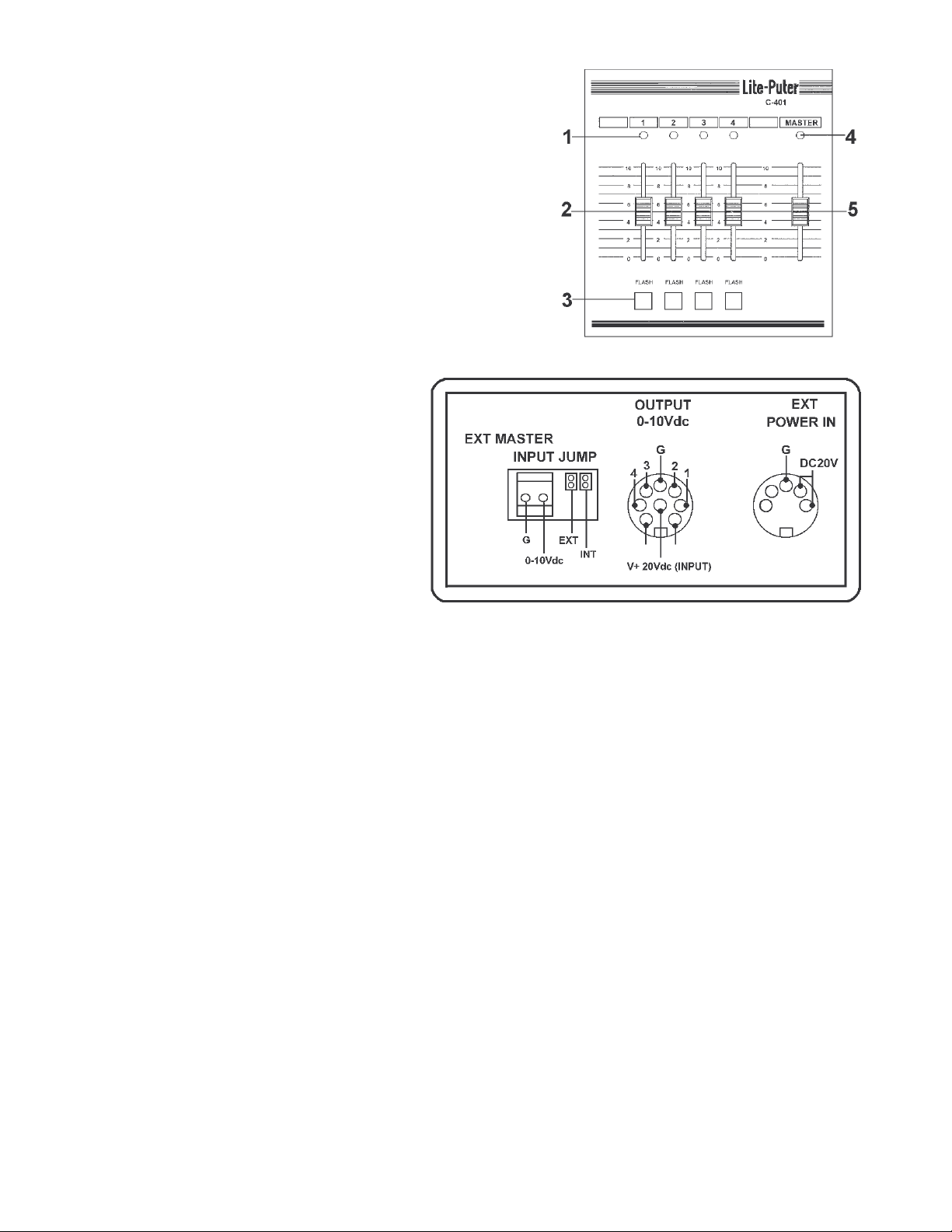

4. Description du panneau frontal
1. Indicateurs LED par canal.
2. Gradateur par canal (glissière)
3. Boutons FLASH : 4 boutons-poussoirs pour régler le niveau de
sortie d'un canal sur 100%.
4. FADER MASTER : règle le niveau de sortie de tous les canaux
5. LED MASTER : indication LED pour le graduateur master
5. Connexions
Ni le fabricant, ni le fournisseur sera responsable de dommages causés par des connexions erronées. Connectez
l'appareil à un bloc de puissance (p.ex.
LPTP406 ou LPTDX625) : connectez la sortie
DIN 8 broches de cet appareil à l'entrée DIN 8
broches du bloc de puissance. La connexion
DIN externe 5 broches "EXT" est l'entrée
d'alimentation.
Employez les glissières pour graduer les
canaux individuels et graduez tous les canaux
à la fois avec la glissière master. Pressez un
bouton FLASH pour régler le niveau de sortie
d'un canal sur 100%.
6. Nettoyage et entretien
1. Serrez les écrous et les vis et vérifiez qu’elles ne sont pas rouillées.
2. Laissez la forme du boîtier, de supports éventuels et des connexions intacts p.ex. il est interdit de creuser des
trous additionnels dans un support ou de modifier les connexions, etc.
3. Les câbles d'alimentation ne peuvent pas être endommagés. Demandez à un technicien qualifié d'installer
l'appareil.
7. Attention
•Débranchez l'appareil avant de le nettoyer.
•Essuyez l'appareil régulièrement avec un chiffon humide. Evitez l'usage d'alcool et de solvants.
•Remplacez un fusible sauté par un nouvel exemplaire aux mêmes spécifications.
•Commandez des pièces de rechange éventuelles chez votre revendeur.
8. Spécifications techniques
Alimentation 20Vcc via un pilotage de lumière (LPTP406 ou LPTDX625)
Nombre de canaux 4
Connexion de sortie analogique 1 x connexion DIN 8 broches, 4 canaux (0-10Vcc)
Sortie master additionnelle Connexion à visser (2 pôles)
Dimensions 164 x 177 x 72mm
Poids 1.0kg
Les informations dans ce manuel peuvent être modifiées sans notification préalable.

LPTC401 GB7
LPTC401 – CONSOLA DIMMER DE 4 CANALES
1. Introducción
Tire el aparato defectuoso en los correspondientes depósitos de eliminación de residuos según las
leyes locales y nacionales. Lea cuidadosamente las instrucciones del manual antes de montarlo.
¡Gracias por haber comprado la LPTC401! El aparato está provisto de 4 canales con indicación LED, 4 botones
flash y una entrada master externa. Verifique si el aparato ha sufrido algún daño en el transporte antes de la puesta
en marcha. Si es el caso, no conecte el aparato a la red y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Cuidado durante la instalación: puede sufrir una peligrosa descarga eléctrica al tocar los cables con un voltaje
peligroso.
¡No toque el aparato durante su operación: la caja se calienta!
No exponga este equipo a lluvia o humedad.
Desconecte el cable de alimentación de la red antes de abrir la caja.
•La instalación y el mantenimiento deben ser realizados por personal especializado.
•Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su
distribuidor no será responsable de ningún daño u otros problemas resultantes.
•No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato
llegue a la temperatura ambiente.
•Este aparato pertenece a la clase de protección III.
•Asegúrese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones.
•No aplaste el cable de alimentación y protéjalo contra posibles daños causados por algún tipo de superficie
afilada. Si es necesario, pida a su distribuidor reemplazar el cable de alimentación.
•Desconecte siempre el aparato si no va a usarlo durante un largo período de tiempo o antes de limpiarlo. Tire
siempre del enchufe para desconectar el cable de red, nunca del propio cable.
•No mire directamente a la fuente de luz. Esto puede causar un ataque epiléptico.
•Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía. Mantenga la LPTC401
lejos del alcance de personas no autorizadas y niños.
3. Normas generales
•Este aparato es un controlador de luz para uso profesional en una discoteca, un teatro, etc. La LPTC401 sólo está
permitida para una conexión con una fuente de corriente de 20Vcc suministrada por un dimmer pack p.ej.
LPTP406 o LPTDX625 y para el uso en interiores.
•No agite el aparato. Evite usar excesiva fuerza durante la instalación y la reparación.
•Seleccione un lugar de montaje donde el aparato no esté expuesto a polvo, humedad y calor extremo.
•Transporte y use el aparato con una temperatura entre 5 y 35°C.
•Familiarícese con el funcionamiento del aparato. Sólo personas cualificadas pueden manejar este aparato. La
mayoría de los daños son causados por un uso inadecuado.
•Transporte el aparato en su embalaje original.
•Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas.
•No quite el código de barras de serie del aparato. En caso de que esto ocurra la garantía ya no es válida. Utilice sólo
la LPTC401 para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas
eléctricas, explosión de la lámpara, etc. Un uso desautorizado puede causar daños y anula la garantía completamente.

LPTC401 GB8
4. Descripción del panel frontal
1. Indicadores LED por canal
2. DIMMER (variador) por canal (conmutador deslizante)
3. Botones FLASH: 4 pulsadores para ajustar el nivel de
salida de un canal a 100%
4. FADER MASTER: para ajustar el nivel de salida de todos
los canales
5. LED MASTER: indicador LED para el dimmer master
5. Conexiones
El distribuidor no aceptará responsabilidad por daños causados por conexiones incorrectas. Conecte el aparato a un
dimmer pack (p.ej. LPTP406 o LPTDX625):
conecte la salida DIN de 8 polos de este
aparato a la entrada DIN de 8 polos del
dimmer pack. La conexión DIN externa de 5
polos "EXT" es la entrada de alimentación.
Utilice los conmutadores deslizantes para
variar los canales individuales y varíe todos
los canales simultáneamente con el
conmutador deslizante master. Pulse un botón
FLASH para ajustar el nivel de salida de un
canal a 100%.
6. Mantenimiento y limpieza
1. Apriete las tuercas y los tornillos y verifique que no hay señales de oxidación.
2. No modifique la caja, los soportes y las ópticas p.ej. no taladre agujeros adicionales en un soporte o no modifique
las conexiones, etc.
3. No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el aparato.
7. Cuidado
•Desconecte el aparato de toda fuente antes de limpiarlo.
•Limpie el aparato regularmente con un paño húmedo. Evite el uso de alcohol y de disolventes.
•Reemplace un fusible fundido por otro del mismo tipo.
•Contacte con su distribuidor si necesita piezas de recambio.
8. Especificaciones
Alimentación 20Vcc con un dimmer pack (LPTP406 o LPTDX625)
Número de canales 4
Conexión de salida analógica 1 x conexión DIN 8 polos, 4 canales (0-10Vcc)
Salida master adicional Conexión por tornillo (2 polos)
Dimensiones 164 x 177 x 72mm
Peso 1.0kg
Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

LPTC401 GB9
LPTC401 – 4-KANAL-DIMMERPANEL
1. Einführung
Entsorgen Sie dieses Produkt gemäß der örtlichen und nationalen Gesetzgebung bezüglich Entsorgung.
Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.
Wir bedanken uns für den Kauf des LPTC401! Dieses Gerät verfügt über 4 Kanäle mit LED-Anzeige, 4 Flash-Taste
und einen externen Master-Eingang. Überprüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall, nehmen
Sie das Gerät nicht in Betrieb und setzen Sie sich mit Ihrem Fachhändler in Verbindung.
2. Sicherheitshinweise
Seien Sie vorsichtig bei der Installation : Fassen Sie keine Kabel an, die unter Strom stehen um einen
lebensgefährlichen elektrischen Schlag zu vermeiden.
Berühren Sie das Gerät niemals während des Betriebes, denn das Gehäuse erhitzt sich.
Schützen Sie das Gerät vor Feuchtigkeit und Nässe.
Trennen Sie das Gerät vor Öffnen vom Netz.
•Installation und Wartung sind einer autorisierten Fachkraft vorbehalten.
•Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
•Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht
wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat.
•Der Aufbau des Gerätes entspricht der Schutzklasse III.
•Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben
im Punkt 8 “Technische Daten“.
•Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei
Beschädigungen soll eine Fachkraft das Kabel ersetzen.
•Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker
an der Grifffläche an und ziehen Sie nie an der Netzleitung.
•Blicken Sie niemals direkt in die Lichtquelle da bei empfindlichen Menschen epileptische Anfälle ausgelöst werden können.
•Beachten Sie, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter
den Garantieanspruch fallen. Halten Sie Kinder und Unbefugte vom Gerät fern.
3. Allgemeine Richtlinien
•Dieses Gerät ist eine Lichtsteuerung für den professionellen Einsatz auf Bühnen, in Discotheken, Theater, usw. Es
ist nur für den Anschluss an einen DC-Strom von 20Vdc, die von einer Lichtsteuerung z.B. LPTP406 oder
LPTDX625, zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
•Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
•Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät keinem Staub, keiner Feuchtigkeit und
extremen Temperaturen ausgesetzt wird.
•Transportieren oder verwenden Sie das Gerät nicht bei einer Temperatur von < 5 und > 35°C.
•Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen
Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung
des Gerätes das Ergebnis von unfachmännischer Bedienung.
•Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
•Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
•Die Garantie erlischt wenn Sie den Sticker mit der Serienummer entfernen. Verwenden Sie das Gerät nur für
Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und
erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden,
elektrischem Schlag, Lampenexplosion, usw. verbunden.

LPTC401 GB10
4. Beschreibung der Frontplatte & Rückseite
1. LED-Anzeige pro Kanal.
2. Es gibt die Möglichkeit, jeden Kanal über einen Schiebeschalter
zu dimmen
3. FLASH-Taster : Druckknopf pro Kanal um den Kanal auf max.
Lichtstärke brennen zu lassen
4. MASTER FADER : bestimmt das Ausgangspegel für alle Kanäle
5. MASTER LED : LED-Anzeige für die Master-Dimmregelung
5. Anschlüsse
Weder der Hersteller, noch Ihr Fachhändler übernehmen Haftung für Schäden verursacht durch falsche Anschlüsse.
Verbinden Sie das Gerät mit einem Dimmer-
/Powerpack z.B. LPTP406 oder LPTDX625 :
verbinden Sie den 8-pol. DIN-Ausgang dieses
Gerätes mit dem 8-pol. DIN-Eingang des
Dimmerpacks. Der externe 5-pol. DIN-
Anschluss "EXT" ist der Spannungseingang.
Verwenden Sie die Schiebeschalter, um jeden
individuellen Kanal zu dimmen und dimmen
Sie alle Kanäle gleichzeitig mit dem Master-
Schiebeschalter. Drücken Sie eine FLASH-
Taste, um den Kanal sofort auf 100%
Lichtstärke brennen zu lassen.
6. Reinigung und Wartung
1. Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
2. Das Gehäuse, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden,
z.B. bohren Sie keine zusätzlichen Löcher in Montagebügel, verändern Sie die Anschlüsse nicht, usw.
3. Sorgen Sie dafür, dass die Netzkabel nicht beschädigt werden. Lassen Sie das Gerät von einer Fachkraft
installieren.
7. Achtung
•Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
•Verwenden Sie zur Reinigung ein feuchtes Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
•Die Wartung darf nur von einer Fachkraft durchgeführt werden.
•Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
8. Technische Daten
Spannungsversorgung 20Vdc über Power-/Dimmerpack (LPTP406 oder LPTDX625)
Anzahl der Kanäle 4
Analoger Ausgang 1 x 8-pol. DIN-Anschluss, 4 Kanäle (0-10Vdc)
Zusätzlicher Master-Ausgang 2-pol. Schraubanschluss
Abmessungen 164 x 177 x 72mm
Gewicht 1.0kg
Änderungen in Technik und Ausstattung ohne vorherige Ankündigung vorbehalten.
