Verona VEBIEM241SS User manual
Installation Instructions
Instructions d’Installation
Instrucciones de Installación
VEBIEM241SS
VEBIEM301SS
ENGLISH
Installation Instructions
3
WARNING
If the information in this manual is not followed exactly, a fire or explosion may result causing property damage,
personal injury or death.
COMPLETELY AND
CAREFULLY
MARK, AS SHOWN ABOVE:
PACKAGING
electrical supply.
�
IMPORTANT: Save these instructions for the local electrical inspector use.
INSTALLER: Please leave this manual with owner for future reference.
OWNER: Please keep this manual for future reference.
TABLE OF CONTENTS page page
Introduction 3 Installation notes 4
Tools you will need 3 Wall or under counter installation, single oven 5
Power requirements 3 Flush installation 5
Choosing oven location 3 Electrical supply 6
Steps for installation 3 Wiring requirement 6
Technical data 4 Electrical connections 7
ENGLISH
Installation Instructions
4
I0
WARNING
CAUTION
TECHNICAL DATA

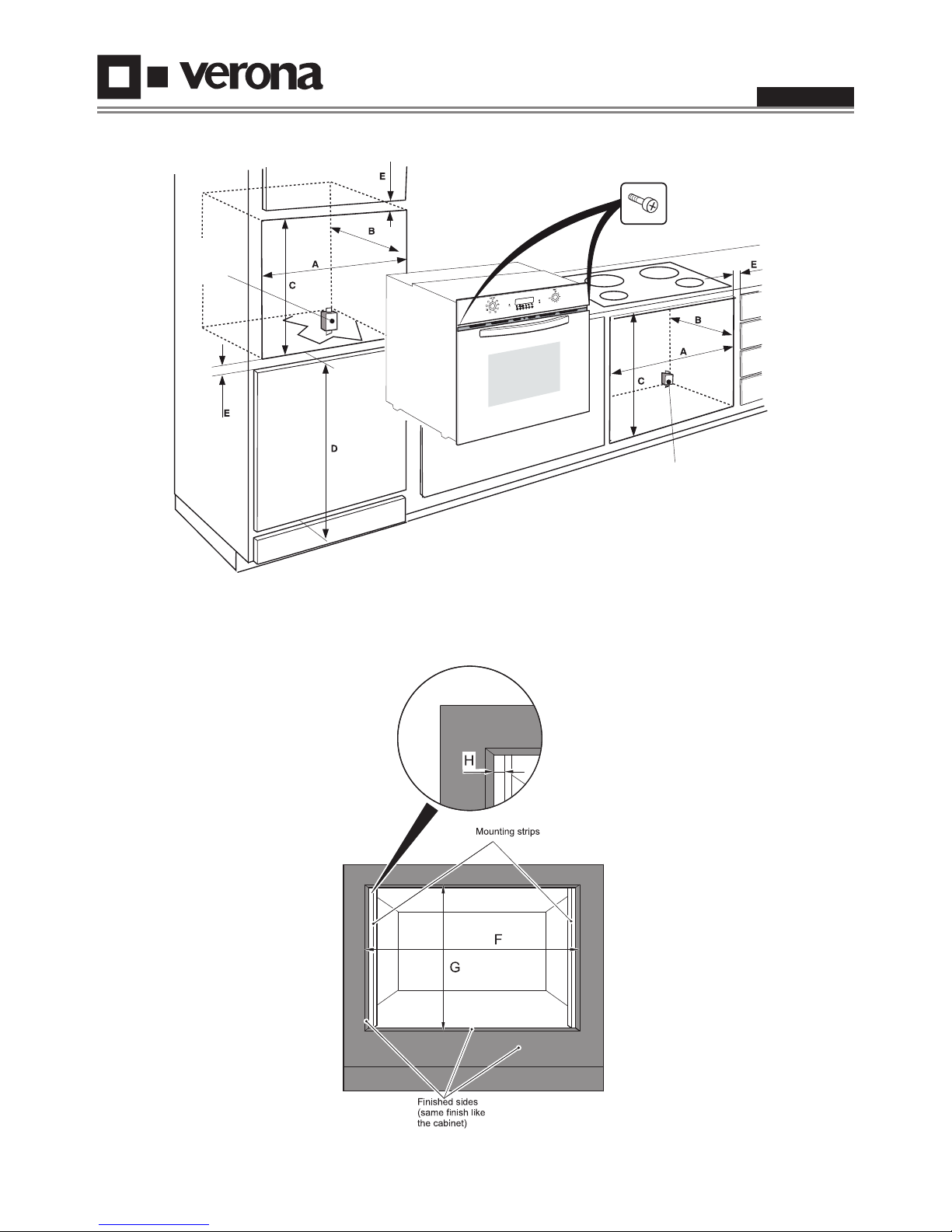

For cutout dimensions see followiing section titled:
Preparing location
Ovens Dimension
Electrical Ratings and Maximum Connected Load
@ 120 Volts 60 Hz
Amperes Watts
SINGLE OVEN
multifunction 24” - 30” (60 cm - 75vm) 14,6 1750
Ltr. DIMENSION 24” 30”
ACutout Width 22 1/16”
(56 cm)
28”
(71 cm)
BCutout Depth 24”
(61 cm)
24”
(61 cm)
CCutout Height 23”
(58,5 cm)
23”
(58,5 cm)
DFloor Bottom of Cutout 34”
(86,5 cm)
34”
(86,5 cm)
EMinumum Spacing 1/2”
(1,3 cm)
1/2”
(1,3 cm) min
FCutout Width 23 13/16”
(60,5 cm)
29 1/2”
(75,5 cm)
GCutout Height 23 3/8”
(59,4 cm)
23 3/8”
(59,4 cm)
HVisible part of the mounting strips 3/4”
(1,9 cm)
3/4”
(1,9 cm)
ENGLISH
Installation Instructions
5
100
200
300
400
500
Electrical
supply
Secure oven to cabinet using the screws provided.
Screws should be inserted through the mounting holes
in the positions indicated in the frame (open door to see
frame and mounting holes). Do not over tighten screws.
Electrical
supply
FLUSH INSTALLATION
ENGLISH
Installation Instructions
6
(/(&75,&$/6833/<
/RFDWLRQRIUDWLQJSODWH
:,5,1*5(48,5(0(176
In the United States:

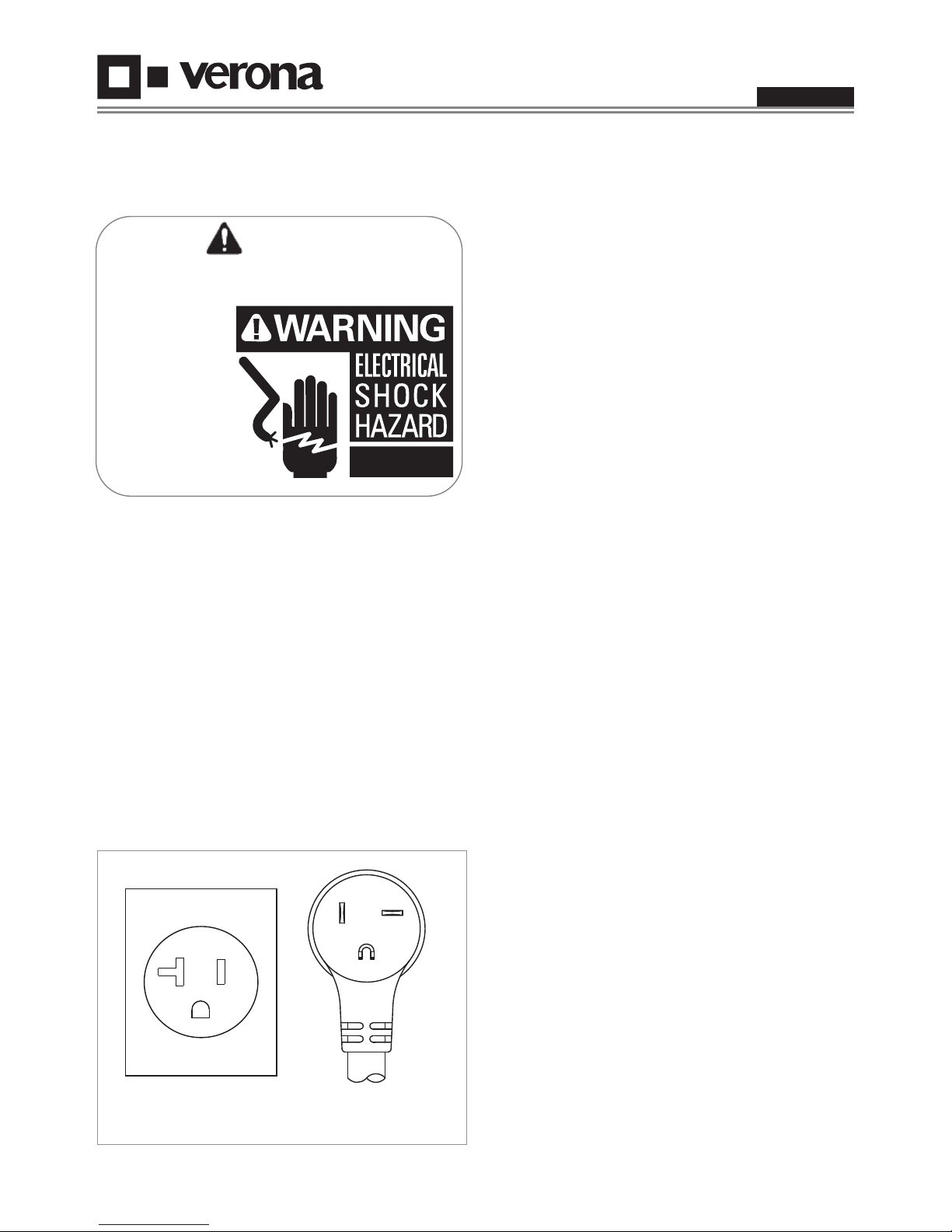

WARNING
ELECTRICAL SHOCK HAZARD
CAUTION
A separate three-wire single phase, 120 Volt, 60 Hz,
receptacle 20 Amps
70
ENGLISH
Installation Instructions
7
Be sure your appliance is properly installed and grounded
by a qualified technician. Ask your dealer to recommend a
qualified technician or an authorized repair service.
WARNING
Electrical Grounding Instruction
Plug into a grounded 3 prong outlet. Do not re-
move ground
prong. Do not
use an adapter.
Do not use an
extension cord.
Failure to follow
these instruc-
tions can result
in death, fire, or
electrical shock.
Important:
FOR PERSONAL SAFETY, THIS APPLIANCE MUST
BE PROPERLY GROUNDED.
The power cord of this appliance is equipped with a 3-
prong (grounding) plug which must be used with a
properly grounded 3-hole outlet with a standard 120
Volt, 60 cycle AC household current. If you do not
have a 3-hole grounded outlet, have a qualified elec-
trician change your old one. A grounding adaptor will
be needed to convert the old one until the outlet can
be replaced. This method is only temporary, and a
qualified electrician should test it to be sure it meets
requirements.
Electrical Requirements
Do not under any circumstances cut or remove
grounding prong from the cord.
NEMA 5-20PNEMA 5-20R
125V - 20A
8
FRANÇAIS
Instructions d’Installation
9
AVERTISSEMENT
Si l’information de ce manuel n’est pas suivie exactement, cela peut provoquer un incendie ou une explosion
pouvant entraîner des dégâts, des blessures ou la mort.
COMPLETEMENT ET
SOIGNEUSEMENT
LA MARQUE COMME INDIQUEE CI-DESSUS:
EMBALLAGE
phase
.
.
IMPORTANT: Gardez ces instructions pour une utilisation d’inspection électrique locale
INSTALLATEUR: Veuillez laisser ce manuel au propriétaire pour de futures références.
PROPRIETAIRE: Veuillez garder ce manuel pour de futures références.
TABLE DES MATIERES page page
Introduction 9 Remarques d’installation 10
Outils nécessaires 9 Installation des parois d'un four simple 11
Alimentation requise 9 Installation en alignement 11
Choix de l’emplacement du four 9 Alimentation électrique 12
Etapes de l’installation 9 Câblage nécessaire 12
Données techniques 10 Branchement électrique 13
FRANÇAIS
Instructions d’Installation
10
E10
6.
AVERTISSEMENT
ATTENTION
DONNEES TECHNIQUES
Pour les dimensions de découpe voir la section suivante intitulée :
Préparation de l’emplacement
Fours Dimension
Caractéristiques électriques et puissance raccordée maximum
@ 120 Volts 60Hz
Ampères Watts
SIMPLE
multifonctions 24” - 30” (60 cm - 75 cm) 14,6 1750
Ltr. DIMENSION 24” 30”
ADécoupe largeur 22 1/16”
(56 cm)
28”
(71 cm)
BDécoupe profonder 24”
(61 cm)
24”
(61 cm)
CDécoupe hauter 23”
(58,5 cm)
23”
(58,5 cm)
DFond de la découpe 34”
(86,5 cm)
34”
(86,5 cm)
EInstallation en alignement 1/2”
(1,3 cm)
1/2”
(1,3 cm) min
FDécoupe largeur 23 13/16”
(60,5 cm)
29 1/2”
(75,5 cm)
GDécoupe hauter 23 3/8”
(59,4 cm)
23 3/8”
(59,4 cm)
HPartie visible des bandes de support 3/4”
(1,9 cm)
3/4”
(1,9 cm)
FRANÇAIS
Instructions d’Installation
11
100
200
300
400
500
Alimentation
eléctrique

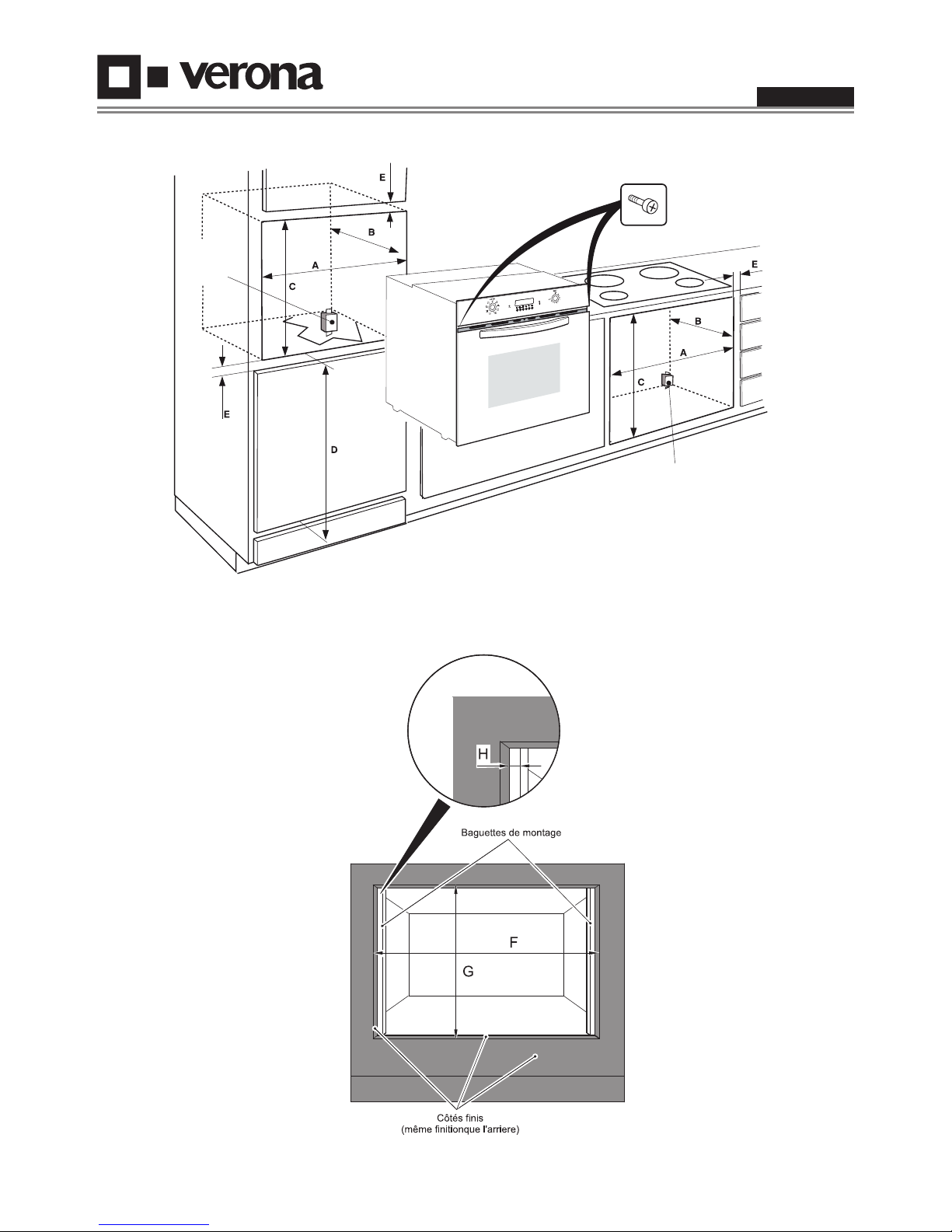

Attechez le four au meuble en utilisant les vis fournis. Les vis
doivent être insérées dans les trous de montage dans les
positions indiquées das le montantes (ouverez la porte pour
voir le montant et les trours de montage). Ne serrez pas trop
les vis.
Alimentation
eléctrique
INSATALLATION EN ALIGNEMENT
FRANÇAIS
Instructions d’Installation
12
$/,0(17$7,21(/(&75,48(
(QGURLWGHODSODTXHGHYDOHXUV
&$%/$*(1(&(66$,5(
Aux Etats-Unis :
AVERTISSEMENT
DANGER D’ELECTROCUTION
ATTENTION
Sont nécessaires un triphasé séparé, ou un four
à simple phase, 120 Volt, 60 Hz réceptacle 20
ampères.
70
FRANÇAIS
Instructions d’Installation
13
Assurez-vous que votre installation est correctement
installée et branchée par un technicien qualifié.
Demandez à votre revendeur un technicien qualifié ou
un service de réparation agréé.
AVERTISSEMENT
RISQUE D’ÉLECTROCHOC
Branchez dans une prise à 3 fils avec mise à la
terre. Ne pas enlever le conducteur de mise à la
terre. Ne pas
utiliser un adap-
tateur. Ne pas
utiliser un câble
d’extension. La
non-observation
de ces instruc-
tions peut en-
traîner la mort,
un incendie ou
un électrochoc.
Important:
POUR VOTRE SÉCURITÉ PERSONNELLE, CET AP-
PAREIL DOIT NÉCESSAIREMENT ÊTRE RELIÉ À LA
TERRE.
Le câble d’alimentation de cet appareil est équipé d’une
fiche à 3 fils (mise à la terre) qui doit être branchée dans
une prise à 3 fils mise à la terre correctement et dispo-
sant d’un courant alternatif standard de 120 Volt et 60
cycles. Si votre prise n’est pas reliée à la terre, deman-
dez à un électricien de vous la remplacer; et en atten-
dant, utilisez un adaptateur reliant à la terre pour conver-
tir la vieille prise. Cette solution ne peut être que tempo-
raire et un électricien compétent devrait la tester pour
être sûr qu’elle correspond aux normes.
Requises Electricité
Ne jamais en aucun cas couper ou enlever la mise à
la terre du câble électrique.
NEMA 5-20PNEMA 5-20R
125V - 20A
FRANÇAIS
Instructions d’Installation
14
ESPAÑOL
Instrucciones de Installación
15
ATENCIÓN
Si no se siguen exactamente las siguientes instrucciones de este manual, puede provocarse un incendio o explosión
causando daños a la propiedad, heridas a la persona o la muerte.
ATENTA Y COMPLETAMENTE
MARCA, SE MUESTRA COMO ARRIBA:
EMBALAJE
.
IMPORTANTE: Guarde estas instrucciones para el uso del inspector eléctrico local.
INSTALADOR: Por favor, deje este manual a propietario para futuras consultas.
PROPIETARIO: Por favor, conserve este manual para futuras consultas.
TABELA DE CONTENIDO página página
Introducción 15 Notas para la instalación 16
Herramientas necesarias 15 Instalación bajo la encimera de horno individual 17
Requisitos de corriente 15 Instalación plana 17
Elegir la colocación del horno 15 Suministro eléctrico 18
Pasos para la instalación 15 Requisitos de cableado 18
Datos técnicos 16 Conexión eléctrica 19
ESPAÑOL
Instrucciones de Installación
16
0
6.
ADVERTENCIA
PRECAUCIÓN
DATOS TÉCNICOS
Para dimensiones de hueco vea la siguiente sección titulada:
Preparación del lugar

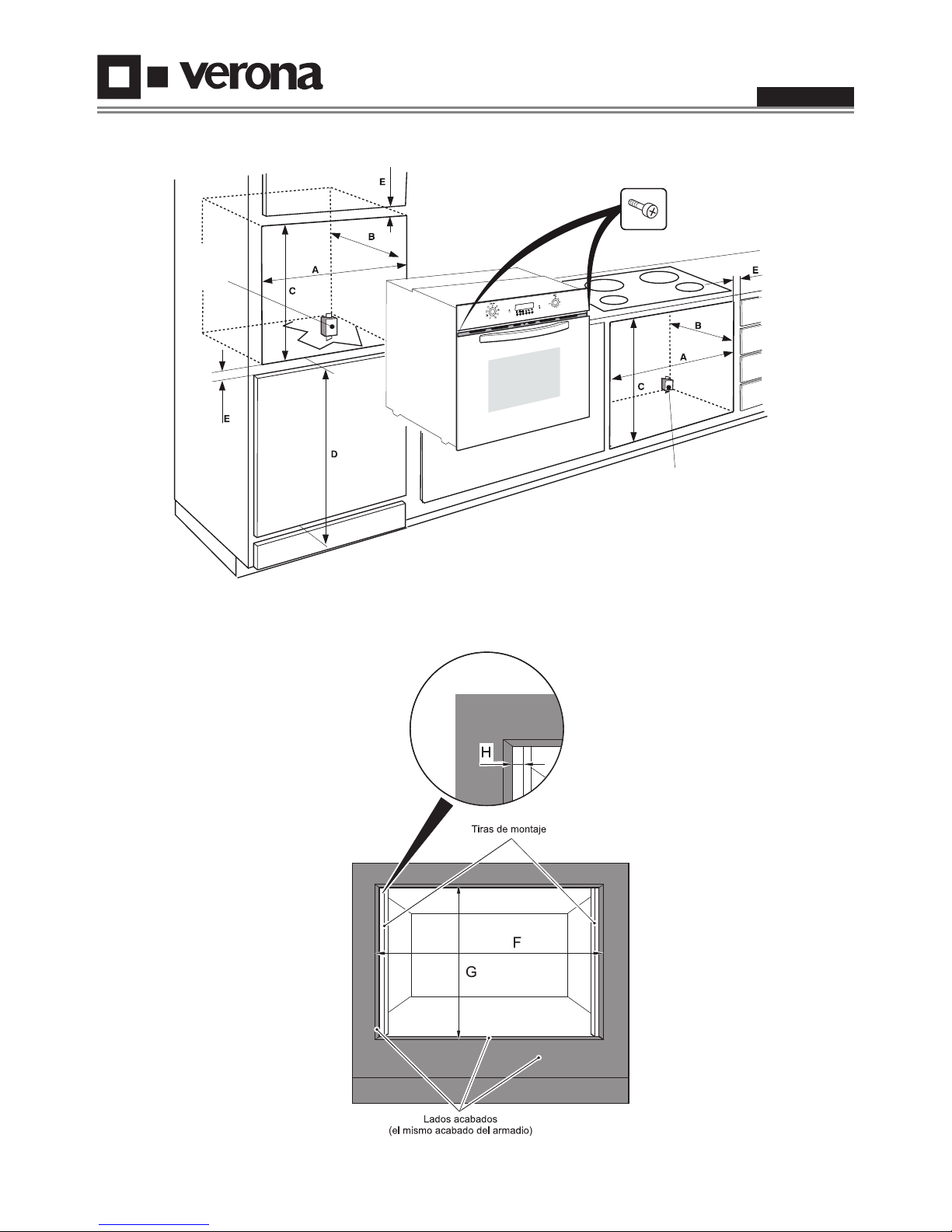

Hornos Dimensiones
Intensidad de la Corriente Eléctrica y Máxima Potencia Admisible
@ 120 Voltios 60Hz
Amperios Vatios
INDIVIDUAL
multifunción 24” - 30” (60 cm - 75 cm) 14,6 1750
Ltr. DIMENSIONES 24” 30”
AAncho hueco 22 1/16”
(56 cm)
28”
(71 cm)
BProfundidad hueco 24”
(61 cm)
24”
(61 cm)
CAlto hueco 23”
(58,5 cm)
23”
(58,5 cm)
DSupercie inferior del hueco 34”
(86,5 cm)
34”
(86,5 cm)
EInstallación empotrada 1/2”
(1,3 cm)
1/2”
(1,3 cm) min
FAncho hueco 23 13/16”
(60,5 cm)
29 1/2”
(75,5 cm)
GAlto hueco 23 3/8”
(59,4 cm)
23 3/8”
(59,4 cm)
HParte visibile da la tiras de montaje 3/4”
(1,9 cm)
3/4”
(1,9 cm)
ESPAÑOL
Instrucciones de Installación
17
100
200
300
400
500
Sujete el horno al mueble utilizando los tornillos en dotación.
Los tornillos tienen que introducirse a lo largo de los oricios
de montaje en las posiciones que se indican en el marco (abra
la puerta para ver el marco y les oricios de montaje).
No apriete en exceso los tornillos.
Alimentación
eléctrica
Alimentación
eléctrica
INSTALLACIÓN PLANA
ESPAÑOL
Instrucciones de Installación
18
$/,0(17$&,Ï1(/e&75,&$
/RFDOL]DFLyQGHODSODFDGHSRWHQFLD
5(48,6,726'(&$%/($'2
En los Estados Unidos:

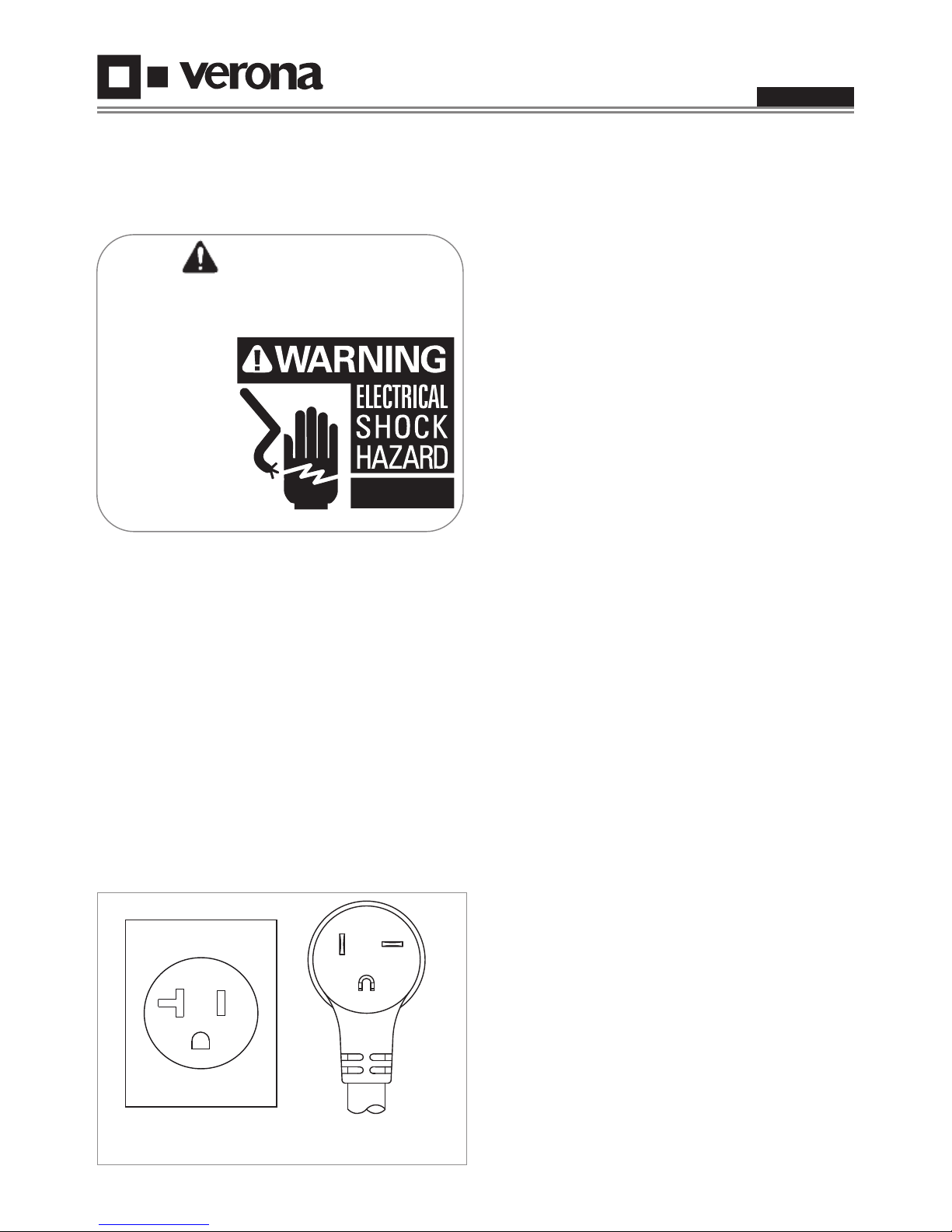

ADVERTENCIA
PELIGRO DE ELECTROCUCIÓN
PRECAUCIÓN
Se precisa un circuito derivado de una sola fase
separada de tres cables, 120 Voltios, 60 Hz,
receptáculo de 20 Amperios.
70
ESPAÑOL
Instrucciones de Installación
19
Asegúrese de que un técnico cualificado instale y conecte
a tierra correctamente su aparato. Consulte con su
vendedor para que le recomiende un técnico cualificado o
un servicio de mantenimiento autorizado.
ADVERTENCIA
Peligro de descarga eléctrica.
El aparato debe conectarse a un enchufe de 3 clavi-
jas con toma de tierra. No extraiga la clavija de la to-
ma de tierra. No
utilice un adap-
tador. No utilice
alargadores. La
inobservancia de
estas instruccio-
nes puede deri-
var en muerte,
incendio o des-
carga eléctrica.
Importante:
PARA SU SEGURIDAD PERSONAL ESTE APARA-
TO DEBE ESTAR DEBIDAMENTE CONECTADO A
UNA TOMA A TIERRA.
El cable del suministro eléctrico de este aparato está do-
tado de un enchufe de 3 clavijas (con toma de tierra) que
debe utilizarse con un enchufe de pared con toma de tie-
rra (3 agujeros) y con una tensión doméstica estándar de
120 V y una frecuencia de 60 Hz. Si no dispone de un
enchufe de 3 clavijas con toma de tierra, encargue a un
técnico electricista que cambie el enchufe. Se puede co-
locar un adaptador de tierra para convertir el enchufe es-
tándar hasta que pueda ser cambiado. El uso del adapta-
dor es una solución temporal. El electricista deberá probar
el enchufe para asegurarse de que cumple los requisitos.
Conexión Eléctrica - Requisitos
No corte o retire la tercera clavija (la toma de tie-
rra) del cable del suministro de energía eléctrica,
bajo ninguna circunstancia.
NEMA 5-20PNEMA 5-20R
125V - 20A
EuroChef USA, Inc.
41 Mercedes Way - Suite 25
Edgewood, NY 11717
Phone (866) 844-6566
09VR7070 03 -15
Other manuals for VEBIEM241SS
1
This manual suits for next models
1
Table of contents
Languages:
Other Verona Oven manuals
Verona
Verona VEBIEM3024SS User manual
Verona
Verona VEBIEM301SS User manual
Verona
Verona VEBIG30N Series User manual
Verona
Verona VCLFSGG 365 D Series Operation instructions
Verona
Verona VCLFSGG 365 D Series User manual
Verona
Verona VPFSGE365D Series User manual
Verona
Verona VEBIEM241SS User manual
Verona
Verona VEBIE3024SS User manual
Verona
Verona VEBIG 24 Operation instructions
Verona
Verona VEBIEM3030DSS User manual
