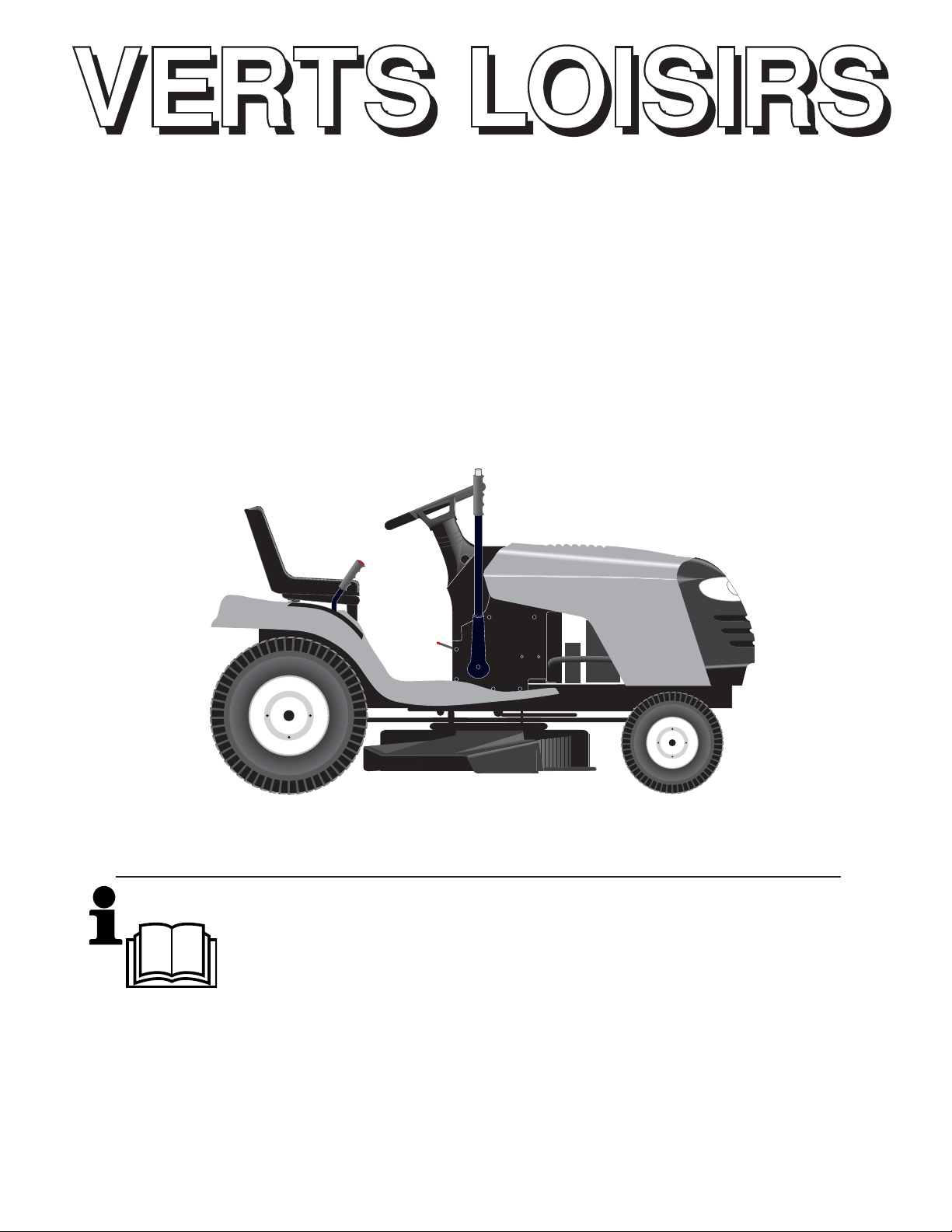

Verts Loisirs VLB12597 User manual

02478
VLB12597
Instruction manual
Please read these instructions care-
fully and make sure you understand
them before using this machine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Manuel d’instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes
de usar esta maquina.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.

2
1
2
3
4
5
6
7
8
3
18
25
33
36
47
65
68
Safety rules. Reglas de seguridad.
Sicherheitsvorschriften. Norme antinfortunistiche.
Règles de sécurité. Veiligheidsregels.
Assembly. Montaje.
Zusammenbau. Montaggio.
Montage. Montering.
Functional description. Descripción del funcionamiento.
Funktionsbeschreibung. Funzionamento.
Description du fonctionnement. Beschrijving van functies.
Before starting. Antes del arranque.
Maßnahmen vor dem Anlassen. Prima dell’avviamento.
Avant de démarrer. Maatregelen vóór het starten.
Driving. Conducción.
Betrieb. Guida.
Conduite. Rijden.
Maintenance, adjustment. Mantenimiento, ajuste.
Wartung (Instandhaltung), Einstellung. Manutenzione.
Entretien, réglages. Onderhoud, afstelling.
Troubleshooting. Búsqueda de averías.
Störungssuche. Ricerca guasti.
Recherche des pannes. Het localiseren van fouten.
Storage. Conservación.
Aufbewahrung. Rismessaggio.
Remisage. Stallen.
We reserve the right to make changes without prior notice.
Ånderungen ohne vorherige Mitteilung sind vorbehalten.
Nous nous réservons le droit d'apporter des modifications sans avis préalable.
Nos reservamos el derecho a introducir modificaciones sin previo aviso.
Ci riserviamo il diritto di modifiche o cambiamenti senza preavviso.
Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande
mededeling.

3
I. TRAINING
• Read the instructions carefully. Be familiar with the con-
trols and the proper use of the equipment.
• Never allow children or people unfamiliar with the in-
structions to use the lawnmower. Local regulations may
restrict the age of the operator.
• Never mow while people, especially children, or pets are
nearby.
• Keep in mind that the operator or user is responsible for
accidents or hazards occurring to other people or their
property.
Do not carry passengers.
• All drivers should seek and obtain professional and prac-
tical instruction. Such instruction should emphasize:
- the need for care and concentration when working
with ride-on machines;
- control of a ride-on machine sliding on a slope will
not be regained by the application of the brake.
The main reasons for loss of control are:
a) insufficient wheel grip;
b) being driven too fast;
c) inadequate braking;
d) the type of machine is unsuitable for its task;
e) lack of awareness of the effect of ground
conditions,especially slopes;
f) incorrect hitching and load distribution.
II. PREPARATION
• To reduce the risk of fire - before use, when refueling and
at the end of each mowing session - inspect and remove
any debris buildup from the tractor, mower and behind al
guards.
• Whilemowing,alwayswearsubstantialfootwearandlong
trousers. Do not operate the equipment when barefoot
or wearing open sandals.
• Thoroughly inspect the area where the equipment is to
be used and remove all objects which may be thrown by
the machine.
• WARNING - Petrol is highly flammable.
- Store fuel in containers specifically designed for this
purpose.
- Refuel outdoors only and do not smoke while refu-
eling.
- Add fuel before starting the engine. Never remove
the cap of the fuel tank or add petrol while the engine
is running or when the engine is hot.
- If petrol is spilled, do not attempt to start the engine
but move the machine away from the area of spillage
and avoid creating any source of ignition until petrol
vapors have dissipated.
- Replace all fuel tanks and container caps securely.
• Replace faulty silencers.
• Before using, always visually inspect to see that the
blades, blade bolts and cutter assembly are not worn or
damaged. Replace worn or damaged blades and bolts
in sets to preserve balance.
• On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.
III. OPERATION
• Do not operate the engine in a confined space where
dangerous carbon monoxide fumes can collect.
• Mow only in daylight or in good artificial light.
• Before attempting to start the engine, disengage all blade
attachment clutches and shift into neutral.
• Do not use on slopes of more than 5°.
• Remember there is no such thing as a “safe” slope. Travel
ongrass slopes requires particular care. Toguardagainst
overturning;
- do not stop or start suddenly when going up or down-
hill;
- engage clutch slowly, always keep machine in gear,
especially when traveling downhill;
- machine speeds should be kept low on slopes and
during tight turns;
- stay alert for humps and hollows and other hidden
hazards;
- never mow across the face of the slope, unless the
lawnmower is designed for this purpose.
• Use care when pulling loads or using heavy equipment.
- Use only approved drawbar hitch points.
- Limit loads to those you can safely control.
- Do not turn sharply. Use care when reversing.
- Use counterweight(s) or wheel weights when sug-
gested in the instruction handbook.
• Watch out for traffic when crossing or near roadways.
• Stop the blades from rotating before crossing surfaces
other than grass.
• When using any attachments, never direct discharge of
material toward bystanders nor allow anyone near the
machine while in operation.
• Never operate the lawnmower with defective guards,
shields or without safety protective devices in place.
• Do not change the engine governor settings or overspeed
the engine. Operating the engine at excessive speed
may increase the hazard of personal injury.
• Before leaving the operator’s position:
- disengage the power take-off and lower the attach-
ments;
- change into neutral and set the parking brake;
- stop the engine and remove the key.
• Disengage drive to attachments, stop the engine, and
disconnect the spark plug wire(s) or remove the ignition
key
- before cleaning blockages or unclogging chute;
- before checking, cleaning or working on the lawn-
mower;
- after striking a foreign object. Inspect the lawnmower
for damage and make repairs before restarting and
operating the equipment;
1. Safety Rules
Safe Operation Practices for Ride-On Mowers
IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE
TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

4
• Stop the engine and disengage drive to attachment
- before refueling;
- before removing the grass catcher;
- before making height adjustment unless adjustment
can be made from the operator’s position.
• Reduce the throttle setting during engine run-out and, if
the engine is provided with a shut-off valve, turn the fuel
off at the conclusion of mowing.
IV. Maintenance and Storage
• Keep all nuts, bolts and screws tight to be sure the equip-
ment is in safe working condition.
• Never store the equipment with petrol in the tank inside
a building where fumes may reach an open flame or
spark.
• Allow the engine to cool before storing in any enclo-
sure.
• To reduce the fire hazard, keep the engine, silencer, bat-
tery compartment and petrol storage area free of grass,
leaves, or excessive grease.
• Check the grass catcher frequently for wear or dete-
rioration.
• Replace worn or damaged parts for safety.
• If the fuel tank has to be drained, this should be done
outdoors.
• On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.
• When machine is to be parked, stored or left unattended,
lowerthecuttingmeansunlessapositive mechanical lock
is used.
WARNING: Always disconnect spark plug wire
and place wire where it cannot contact spark plug
in order to prevent accidental starting when setting
up, transporting, adjusting or making repairs.

5
• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten,dabeimDreheneinesMähmessersdieanderen
Mähmesser sich womöglich mit drehen.
III. BETRIEB
• Maschinenichtineinemgeschlossenen Bereichbetreiben,
in dem die gefährlichen Kohlenmoxydgase sich sammeln
können.
• Nur bei Tageslicht oder guter künstlicher Beleuchtung
mähen.
• Alle Messerbetätigungskupplungen auskuppeln und in
den Leerlauf schalten, bevor versucht wird, den Motor
anzulassen.
• Auf keinen Abhängen mit einer Steigung von mehr als
5° mähen.
• Bitte daran denken, daß es keinen “sicheren” Abhang
gibt. Beim Fahren auf grasbewachsenen Abhängen ist
besondere Vorsicht geboten. Um das Umschlagen zu
vermeiden:
- Beim Bergauf- oder Bergabfahren auf keinen Fall
plötzlich anfahren oder anhalten;
- Kupplung langsam einlegen, immer einen Gang
eingelegt lassen, besonders beim Bergabfahren;
- Die Fahrgeschwindigkeit sollte auf Abhängen und in
engen Kurven niedrig gehalten werden.
- Auf Bodenwellen, Löcher und andere Gefahren
achten;
- Niemals quer zum Abhang mähen, es sei denn, der
Rasenmäher ist speziell dafür ausgelegt.
• Beim Abschleppen von Lasten oder der Verwendung von
schwerem Gerät ist Vorsicht geboten.
- Nur zugelassene Zugstangen-Anhängepunkte ver-
wenden.
- Lastenklein genughalten,sodaßsiesicherbeherrscht
werden können.
- KeinscharfenKurvenfahren. BeimRückwärtsfahren
vorsichtig sein.
- Gegengewichte oder Radgewichte verwenden, falls
diese in der Betriebsanleitung empfohlen werden.
• Beim Überqueren von Straßen oder dem Arbeiten in
deren Nähe, auf den Verkehr achten.
• VordemÜberquerenvonOberflächendenMähmesserant-
rieb ausschalten, es sei denn, es handelt sich um
Gras.
• Bei der Verwendung von Anbaugeräten, den Material-
auswurf auf keinen Fall auf Personen richten, und nie-
manden während des Betriebs in der Nähe der Maschine
dulden.
• DenRasenmäheraufkeinenFallmit schadhaften Schutz-
vorrichtungen,Schildern oderohneSicherheitsausrüstung
in Betrieb nehmen.
• DieEinstellungdesDrehzahlreglersnichtändern,unddie
Drehzahl des Motors nicht über die Werkspezifikationen
heraufsetzen. Der Betrieb des Motors bei zu hohen
Drehzahlen kann die Gefahr von Körperverletzungen
vergrößern.
• Vor dem Verlassen der Bedienungsstation:
- Die Zapfwelle abstellen und alle Anbaugeräte absen-
ken.
- In Leerlauf schalten und die Feststellbremse einle-
gen.
- Den Motor abstellen und den Zündschlüssel abzie-
hen.
• AlleAnbaugeräte-Antriebe ausschalten, denMotorabstel-
len und das (die) Zündkerzenkabel abziehen bzw. den
Zündschlüssel abziehen:
1. Sicherheitsvorschriften
Regeln für die sichere Bedienung von Rasentraktoren
WICHTIG:DIESEMÄHMASCHINEKANN HÄNDE UND FÜSSEABTRENNENUNDGEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT
SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE
VERLETZUNGEN ZUR FOLGE HABEN.
I. SCHULUNG
• Die Anleitungen sorgfältig durchlesen. Mit den Bedien-
ungselementen und der vorschriftsmäßigen Bedienung
der Maschine vertraut machen.
• Auf keinen Fall Kindern oder Erwachsenen, die mit der
Bedienungsanleitung des Mähers nicht vertraut sind,
den Betrieb der Maschine gestatten.Das Mindestalter
von Fahrern ist womöglich gesetzlich geregelt.
• Auf keinen Fall mähen, solange sich andere, besonders
Kinder oder Haustiere, im Arbeitsbereich befinden.
• Bitte denken Sie daran, daß der Fahrer oder Benutzer
für jegliche Unfälle oder Gefahren, denen andere oder
deren Eigentum ausgesetzt werden, verantwortlich ist.
• Befördern Sie keine Passagiere.
• Alle Fahrer sollten von einem Fachmann in Theorie und
Praxis unterrichtet werden. Dieser Unterricht sollte
folgende Punkte behandeln:
- die Notwendigkeit von Vorsicht und Konzentration
bei der Arbeit mit Rasentraktoren;
- daß es nicht möglich ist, die Beherrschung eines
Rasentraktors, der auf einem Abhang herabrutscht,
durch Betätigen der Bremse wieder zu erlangen.
Die Hauptgründe für den Verlust der Beherrschung über
dasFahrzeug sind:
a) ungenügende Bodenhaftung;
b) zu schnelles Fahren;
c) unzureichendes Abbremsen;
d) die Maschine ist nicht für die Aufgabe geeignet;
e) unzureichendes Bewußtsein über die Auswirkungen
von Bodenverhältnissen, besonders auf Abhängen;
f) verkehrtes Abschleppen und verkehrte Lastver-
teilung.
II. VORBEREITUNG
• Um das Risiko eines Brandes zu reduzieren, inspizieren
Sie vor der Benutzung, beim Nachtanken und zu Ende
jeder Mahd den Traktor und den Mäher und entfernen
Sie alle Mährückstände, die sich angesammelt haben,
auch hinter allen Schutzabdeckungen.
• WährenddemMähenimmerfestesSchuhwerkundlange
Hosentragen. DieMaschinenichtbarfuß oder mit offenen
Sandalen in Betrieb nehmen.
• Das Arbeitsgelände sorgfältig untersuchen und alle
Gegenstände, die von der Maschine aufgeschleudert
werden könnten, entfernen.
• WARNUNG - Benzin ist äußerst leicht entzündlich.
- Kraftstoff in speziell dafür ausgelegten Behältern
lagern.
- Nur im Freien tanken und währenddessen nicht
rauchen.
- Kraftstoff nachfüllen, bevor der Motor angelassen
wird. Auf keinen Fall den Tankdeckel entfernen oder
Benzin nachfüllen, solange der Motor läuft oder heiß
ist.
- Falls Kraftstoff verschüttet wurde, nicht versuchen,
den Motor anzulassen, sondern die Maschine vom
verschütteten Benzin wegschieben und das Verur-
sachen jeglicher Zündquellen vermeiden, bis die
Benzindämpfe sich verflüchtigt haben.
- Alle Deckel wieder fest auf Kraftstofftanks und Kraft-
stoffbehältern anbringen.
• Schadhafte Schalldämpfer ersetzen.
• VordemGebrauch immermiteinerSichtprüfungsicherstel-
len, daß Mähmesser, Messerschrauben und die Mähein-
heit nicht abgenutzt oder beschädigt sind. Abgenutzte
oder beschädigte Messer und Schrauben ersetzen, um
Auswuchtung zu gewährleisten.

6
- vor dem Entfernen von Verstopfungen aus dem
Mähwerk oder dem Auswurf;
- vor dem Prüfen, Reinigen oder Reparieren des
Rasenmähers;
- nachdem auf ein Fremdkörper gestoßen wurde.
Den Rasenmäher auf Schäden untersuchen und die
Reparaturendurchführen,bevordieMaschine wieder
angelassen und in Betrieb genommen wird;
- falls die Maschine anfangen sollte, ungewöhnlich zu
vibrieren (sofort prüfen).
• Alle Anbaugeräte-Antriebe ausschalten, wenn die Mas-
chine transportiert oder nicht gebraucht wird.
• Den Motor abstellen und den Anbaugerät-Antrieb aus-
stellen:
- vor dem Tanken;
- vor dem Entfernen der Grasfangvorrichtung;
- vor der Einstellung der Schnitthöhe, es sei denn
diese Einstellung kann von der Bedienungsstation
aus vorgenommen werden.
• Die Drosselklappe während des Auslaufens des Motors
schließen und, falls der Motor mit einem Absperrventil
ausgestattet ist, dieses bei Beendigung der Mäharbeiten
schließen.
IV. WARTUNG UND LAGERUNG
• Darauf achten, daß alle Muttern, Bolzen und Schrauben
fest angezogen sind, um zu gewährleisten, daß die Mas-
chine für den Betrieb sicher ist.
• Die Maschine auf keinen Fall mit Benzin im Tank in einem
Gebäude lagern, in dem die Benzindämpfe ein offenes
Feuer oder einen Funken erreichen könnten.
• Den Motor abkühlen lassen, bevor er in einem geschlos-
senen Raum gelagert wird.
• Umdie Feuergefahrherabzusetzen, denMotor,denSchall-
dämpfer, den Batteriekasten und das Kraftstofflager von
Gras, Laub und übermäßigem Schmierfett freihalten.
• Den Grasfänger häufig auf Abnutzung oder Verschleiß
prüfen.
• Abgenutzte oder beschädigte Teile zur Sicherheit immer
sofort ersetzen.
• Falls der Kraftstofftank entleert werden muß, sollte dies
im Freien getan werden.
• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten,dabeimDreheneinesMähmessersdieanderen
Mähmesser sich womöglich mit drehen.
• FallsdieMaschinegeparkt, gelagert oder unbeaufsichtigt
zurückgelassen werden soll, das Mähwerk absenken,
es sei denn, es wird eine verläßliche, mechanische Ver-
riegelung verwendet.
WARNUNG: Bei der Vorbereitung, dem Transport,
der Einstellung und der Vornahme von Reparaturen
immer das Zündkerzenkabel abziehen und so an-
bringen, daß es nicht mit der Zündkerze in Kontakt
kommenkann,umdasunbeabsichtigteAnspringen
des Motors zu verhindern.

7
que les lames, les boulons de lame et le carter de coupe
ne sont pas usés ou endommagés. Toujours remplacer
les lames et les boulons simultanément de façon à éviter
tout probléme d’équilibrage.
• Sur les tracteurs de pelouse multi-lames, ne pas oublier
que la rotation d’une lame peut entraîner celle des au-
tres.
III. UTILISATION
• Nejamaisdémarrer unmoteuràl’intérieurdans un espace
confiné où des émanations dangereuses de monoxyde
de carbone pourraient s’accumulées.
• Tondre uniquement à la lumière du jour ou avec une
bonne lumière artificielle.
• Avant de tenter de démarrer le moteur, s’assurer que les
lames sont débrayées et que la boîte de vitesses est au
point mort.
• Ne jamais utiliser un tracteur de pelouse sur des pentes
supérieures à 5°.
• Se souvenir qu’il n’existe pas de pente «sûre». Con-
duire sur des pentes herbeuses demande une attention
particulière. Afin d’éviter tout risque de retournement du
tracteur, appliquer avec soin les consignes suivantes :
- ne pas s’arrêter ou démarrer brusquement dans une
pente,
- embrayer doucement et ne jamais arrêter le tracteur
de pelouse dans une pente, et plus particulièrement
dans le sens de la descente.
- conduire toujours lentement dans les pentes, tout
comme dans les virages serrés,
- faire attention aux irrégularités du terrain,
- ne jamais tondre en travers d’une pente, à moins que
le tracteur de pelouse n’ait été spécialement conçu
à cet effet.
• Faire attention lors de la traction de charges ou lors de
l’utilisation d’équipements lourds.
- N’utiliser que des points d’attelage approuvés.
- Limiter les charges à celles qu’il est possible de
contrôler avec sécurité.
- Nepastournertropbrusquement.Restertrèsprudent
lors des conduites en marche arrière.
- Utiliserlesmassesderouesoulescontrepoidslorsqu’ils
sont conseillés dans ce manuel d’utilisation.
• Faire attention à la circulation lorsque l’on doit utiliser le
tracteur près d’une route ou lorsqu’on doit traverser une
route.
• Toujours stopper la rotation des lames lorsqu’on doit
traverser une surface autre que du gazon.
• Lors de l’utilisation d’accessoires, ne jamais les utiliser
ou les déposer à proximité de quelqu’un.
• Ne jamais utiliser le tracteur à gazon avec un déflecteur
ou protecteur défectueux, ou sans les dispositifs de
protection en place.
• Conserver le régime de rotation du moteur et ne jamais
le faire fonctionner au dessus de son régime nominal car
cela peut être dangereux.
• Avant de quitter le siége :
- débrayer les lames et abaisser le carter de coupe,
- mettre le levier de vitesse au point mort et enclencher
le frein de parking,
- arrêter le moteur et retirer les clés,
• Débrayer les lames, arrêter le moteur, et débrancher le
(s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de
contact :
- avant de retirer l’insert broyeur ou avant de retirer la
goulotte d’éjection pour la nettoyer.
- avant de contrôler, nettoyer ou travailler sur le carter
I. PRÉCAUTIONS D’UTILISATION
• Lisez toutes les instructions soigneusement. Familiarisez
vous avec les commandes pour appprendre à utiliser
efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui
n’auraient pas lu ce manuel d’utilisation à utiliser ce
tracteur de pelouse. La règlementation locale peut de
plus interdire l’utilisation de telle machine au-dessous
d’un certain âge.
• Ne jamais tondre à proximité de personnes, d’enfants ou
d’animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d’un
tracteur de pelouse est responsable des accidents ou
dommages causés à une personne ou a ses biens.
• Ne transportez pas de passagers.
• Tous les utilisateurs doivent rechercher et obtenir une
formation personnelle sérieuse et pratique qui devra
insister :
- sur la nécessité absolue d’être attentif et concentré
lorsqu’on utilise un tracteur de pelouse,
- lefaitqu’untracteurdepelouseglissantsur une pente
ne pourra pas être arrêté en appuyant simplement
sur la pédale de frein.
Les raisons principales de cette perte de contrôle sont :
a) l’adhérence insuffisante des pneus,
b) une conduite trop rapide,
c) un freinage insuffisant,
d) un tracteur de pelouse inadaptée aux conditions
d’utilisation,
e) une mauvaise appréciation des contraintes résultant
dela nature du terrain àentretenir et, tout particuliére-
ment de la présence de pentes sur ce terrain,
f) l’attelage incorrect d’une remorque et la mauvaise
répartition des masses.
II. PRÉPARATION
• Pour réduire le risque d’incendie – avant l’usage, lorsque
vous faites le plein et chaque fois que vous cessez de
tondre – inspectez le tracteur et éliminez tous les débris
accumulés sur le tracteur, la tondeuse et derrière les
protections.
• Pendant la tonte, ne porter que des chaussures solides
et des pantalons longs. Ne jamais tondre pieds nus ou
chaussé de sandales.
• Contrôlezsystématiquementet soigneusement l’état dela
surface à tondre et retirer tous les objets susceptibles de
devenir des projectiles lors du passage de la machine.
• ATTENTION – Le carburant est très inflammable.
- Pour transporter ou stocker le carburant, n’utiliser
exclusivementque desrécipientsconçus etapprouvés
pour ces usages.
- Toujours remplir le réservoir de carburant à l’air libre
et ne pas fumer pendant le remplissage.
- Remplir le réservoir de carburant avant de démarrer
le moteur. Ne jamais retirer le bouchon du réservoir
et ne jamais rajouter de carburant tant que le moteur
est en foctionnement ou qu’il est encore chaud.
- Si du carburant a été renversé, ne pas tenter de
démarrer le tracteur, mais le pousser hors de la zone
où le carburant a été renversé et éviter de créer une
quelconque source de chaleur avant que les vapeurs
de carburant ne se soient dissipées.
- Refermer avec précautions les bouchons des réser-
voirs ou des récipients contenant du carburant pour
garantir la sécurité.
• Remplacer les pots d’échappement défectueux.
• Avant d’utiliser un tracteur de pelouse, toujours vérifier
1. Règles de Sécurité
Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse
ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.
L’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE
MORTELLES.

8
- avant de contrôler, nettoyer ou travailler sur le carter
de coupe,
- avant de retirer un objet coincé dans le tracteur de
pelouse.
Dans ce cas inspecter aussitôt la machine pour s’assurer
qu’elle n’est pas endommagée et, si nécessaire, faire ou faire
faire impérativement les réparations avant de la remettre en
marche et de la faire fonctionner à nouveau.
- si la machine commence à vibrer anormalement.
Dans ce cas vérifier immédiatement le carter de coupe.
• Débrayer systématiquement les lames quand le tracteur
n’est pas utilisé ou quand il doit être transporté.
• Débrayer les lames puis arrêter le moteur :
- avant de faire le plein d’essence,
- avant d’enlever le collecteur,
- avant de régler la hauteur de coupe à moins que ce
réglage ne puisse s’effectuer du poste de conduite.
• Lorsque la tonte est terminée, réduire les gaz avant de
couper le moteur et, si le tracteur de pelouse est équipée
d’un robinet d’arrêt du carburant, fermer celui-ci.
IV. ENTRETIEN ET ENTREPOSAGE
• S’assurer que tous les écrous, boulons et vis sont bien
serrés pour être certain que l’équipement est prêt à
fonctionner de nouveau, dans de bonnes conditions.
• Ne jamais entreposer le tracteur de pelouse avec du
carburant dans le réservoir, dans un bâtiment où les
vapeurs pourraient s’enflammer au contact d’une flamme
ou d’une étincelle de l’allumage.
• Attendrele refroidissement du moteur avant d’entreposer
la tondeuse autoportée dans un espace fermé.
• Pour supprimer les risques d’incendie s’assurer que le
moteur, le pot d’échappement, le logement de la batterie
et du réservoir de carburant ne sont pas encrassés par
de l’herbe, des feuilles ou des surplus de graisse.
• Vérifier souvent le bac ou le collecteur pour vous assurer
qu’il est propre et qu’il n’est pas endommagé.
• Pour plus de sécurité, remplacer systématiquement les
pièces usées ou détériorées.
• Si le réservoir de carburant doit être vidangé, procéder
à cette opération à l’extérieur.
• Surlestracteur de pelouse multi-lames,nepasoublierque
la rotation d’une lame peut entraîner celle des autres.
• Quand le tracteur de pelouse est garé, entreposé ou tout
simplement inutilisé, régler la hauteur de coupe dans sa
position la plus basse.
ATTENTION: Toujours débrancher le fil de la bougie
d’allumage et le placer de telle sorte qu’il ne puisse,
en aucun cas, entrer en contact avec la bougie
afin de prévenir les démarrages accidentels, lors
du montage, du transport, des réglages ou des
réparations.

9
1. Reglas De Seguridad
Prácticas de Operación Seguras para las Segadoras Conducibles
IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI
NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA
MUERTE.
I. INSTRUCCIÓN
• Lea todas las instrucciones cuidadosamente. Famil-
iarícese completamente con los controles y con el uso
adecuado el equipo
• Nunca permita que los niños o las personas sin los
conocimientos adecuados operen la segadora. Leyes
locales pueden restriñir la edad del operador.
• Asegúresequeeláreaestédespejadadepersonas antes
de segar, especialmente de niños o animales domésti-
cos.
El operador o el usuario es el responsable por accidentes
o daños ocurridos a otras personas o a su propiedad.
• No llevar pasajeros.
• Todos los conductores deben tratar de obtener instruc-
ciones profesionales y practicas. Estas instrucciones
deberán acentuar:
- la necesidad de tener cuidado y de concentrase cu-
ando este operando las segadoras conduciables;
- el control de una maquina conducible cuando este
deslizando sobre una pendiente no será recobrado
con la aplicación del freno.
Las razones principales de la pérdida de control son:
a) apretón insuficiente del volante;
b) conducimiento demasiado rápido;
c) frenazo inadecuado;
d) este tipo de maquina es inadecuado para el tra-
bajo;
e) falta de conciencia de las condiciones del terreno,
especialmente de las pendientes;
f) distribución incorrecta del enganchado y de la
carga.
II. PREPARACIÓN
• Para minimizar el riesgo de incendio, antes de usar, al
recargar de combustible y al final de cada sesión de
corte de césped, inspeccione y quite cualesquiera res-
tos y escombros que se hayan acumulado en el tractor,
la cortadora de césped y la parte de atrás de todas las
cubiertas de protección.
• Cuando este segando, siempre use zapatos adecuados
y pantalones largos. No opere el equipo sin zapatos o
usando sandalias.
• Inspeccione cuidadosamente el área en donde se va a
utilizar el equipo y remueva los obstáculos que puedan
ser lanzados por la maquina.
• ADVERTENCIA - los combustibles son muy inflam-
ables.
- Almacene el combustible en envases especialmente
diseñados para este propósito.
- Agregue combustible a la máquina afuera y no fume
cuando este agregando combustible.
- Agregue el combustible antes de arrancar el motor.
Nunca remueva la tapa del depósito de gasolina
o agregue combustible con el motor fusionando o
cuando el motor este caliente.
- Si derrama combustible, no intente arrancar el motor
pero mueva la maquina lejos del área de derrame y
no arranque el motor hasta que los vapores se hallan
evaporado.
- Vuelva a poner todas las tapas de los tanques y de
los envases con seguridad.
• Reemplace los silenciadores defectuosos.
• Antesde usarlo,siempreinspeccione visualmenteparaver
que las cuchillas, los pernos de las cuchillas y el conjunto
cortador no estén gastados o dañados. Reemplace las
cuchillas y los pernos gastados o dañados de dos en dos
para mantener el equilibro.
• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.
III. OPERACIÓN
• Nunca haga funcionar la máquina dentro de un área
cerrada donde gases peligrosos de óxido de carbono
pueden acumularse.
• Siegue solamente con luz de día o con una buena luz
artificial.
• Antes de tratar de empezar el motor, desenganche todos
los embragues de accesorio de la cuchilla y mueva el
embrague en la posición de neutro.
• Nunca utilice en pendientes de más de 5°.
• Acuérdese que no hay pendiente segura. Hay que
tener mucho cuidado cuando se quiere desplazar sobre
pendientes de césped. Para protejerse contra vuelco;
- evite arrancar o parar cuando vaya cuesta arriba o
cuesta abajo;
- enganche el embrague lentamente, siempre guarde
la maquina en engranaje, especialmente cuanto se
este desplazando cuesta abajo;
- las velocidades de la maquina deben ser mantenidas
bajas cuando este sobre las pendientes o cuando
haga vueltas estrechas.
- fíjese si hay agujeros, surcos o otros peligros escon-
didos;
- nunca siegue al través de la cara de la pendiente,
a menos que la segadora este diseñada para este
propósito.
• Tenga mucho cuidado cuando este tirando cargas o
cuando este usando un equipo pesado.
- Use solamente puntos de enganche de la barra de
tracción.
- Limite carga a esos que pueda controlar con segu-
ridad.
- No haga vuelta rápidas. Tenga cuidado cuando vaya
marcha atrás.
- Use contrapesos o pesos de rueda cuando este
sugerido en su libro de instrucciones.
• Tenga un cuidado extra cuando atraviese o se acerque
de carreteras .
• Pare la rotación de las cuchillas cuando ataviase super-
ficies otras que césped.
• Cuando use cualquier accesorio, nunca directa la des-
carga de materiales hacia personas que estén cerca y
no permita que nadie cerca de la maquina cuando esta
funcionando.
• Nuncauselamaquinasin la protección contra la descarga
en su sitio
• Nunca cambie los ajustes del regulador o no haga que
el motor tenga una velocidad excesiva.

10
• Desenganchelatransmisiónalosaccesorios,pareelmo-
tor, y desconecte el (los) cable (s) de la bujía o remueva
la llave de ignición
- antes de limpiar bloqueos o desatrancar del con-
ducto;
- antes de inspeccionar, limpiar o trabajar sobre la
segadora;
- después de golpear un objeto extraño. Inspeccione
la segadora cuidadosamente, para verificar si hay
dañosyhagareparacionesantesdevolveraarrancar
y a operar el equipo;
- si la maquina empieza a vibrar anormalmente (ver-
ifíquela inmediatamente).
• Desenganche la transmisión a los accesorios cuando
haga el transporte o cuando no este en uso.
• Pare el motor y desenganche la transmisión a los ac-
cesorios
- antes de agregar combustible;
- antes de quitar el recogedor del césped;
- antes de haces ajustes de altura a menos que los
ajustes pueden ser hechos de la posición del opera-
dor.
• Reduzca los ajustes de la aceleración durante el tiempo
que el motor se apague, si el motor viene diseñado con
una válvula de apagado, sierre el combustible cuando
halla terminado de segar.
IV. MANTENIMIENTO Y ALMACENAMIENTO
• Guarde todos las tuercas, los pernos y los tornillos apre-
tados para asegurarse que el equipo esta en condiciones
de buena operación.
• Nuncaguardelamáquinaconcombustible en el estanque
decombustibledentrodeunedificioendondehay fuentes
de ignición presente.
• Permita que ese enfríe el motor antes de guardarlo en
algún lugar cerrado.
• Para reducir el riesgo de encendido, guarde el motor, el
silenciador, el comportamiento de la batería limpios de
césped, hojas, y de demasiado grasa.
• Verifique frecuentemente el recogedor del césped para
ver si hay uso o deterioración.
• Parala seguridadreemplace las partes que estén usadas
o dañadas.
• Si el tanque del combustible debe ser vaciado hágalo
afuera.
• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.
• Cuando la maquina debe ser estacionada, almacenada
o cuando debe ser dejada desatendida, baje el con-
junto cortador a menos que una serradora mecánica es
usada.
ADVERTENCIA: Siempre desconecte el alambre
de la bujía y póngalo donde no pueda entrar en
contacto con la bujía, para evitar el arranque por
accidente, durante la preparación, el transporte, el
ajuste o cuando se hacen reparaciones.

11
I. ADDESTRAMENTO ALL’USO
• Studiare attentamente le istruzioni. Acquisire dimesti-
chezza con i comandi e conoscere a fondo l’uso corretto
dell’equipaggiamento.
• Non consentire mai l’uso dei trattorini tosaerba ai bam-
bini né agli adulti che non abbiano dimestichezza con le
istruzioni sull’uso. Le normative locali possono stabilire
l’età minima per operare i trattorini tosaerba.
• Non operare mai con i tosaerba in caso vi siano persone,
specialmente bambini, o animaletti domestici nella zona
di lavoro.
• Tenere presente che in caso di incidenti, rischi o pericoli
provocatiapersoneoa beni, la responsabilità dell’operato
ricade sull’operatore, od utilizzatore.
• Non trasporta passeggeri.
• Ogni singolo conducente ha il dovere di procurarsi le
istruzioni pratiche della professione e del settore. Tali
istruzioni devono mettere in evidenza quanto segue:
- la necessità di prestare la massima attenzione e
di prendere le necessarie cautele durante l’uso dei
trattorini tosaerba;
- che se il trattorino scivola su un pendio, non se ne
può riottenere il controllo premendo i freni.
Cause principali della perdita del controllo:
a) insufficiente presa delle ruote;
b) velocità di guida troppo elevata;
c) freni inadeguati;
d) macchinario di tipo non idoneo al compito;
e) mancata comprensione degli effetti delle condizioni
del terreno, specialmente dei pendii;
f) traino o distribuzione del carico impropri
II. PREPARAZIONE
• Per ridurre il rischio di incendio - prima dell’uso mentre si
fa il carico del carburante e alla fine di ogni operazione di
taglio-ispezionareetogliere qualsiasi accumulo di sporco
dal trattore, dal rasaerba e dietro a tutte le protezioni.
• Indossare sempre scarpe robuste da lavoro e pantaloni
lunghi. Non usare i tosaerba a piedi nudi o indossando
soltanto sandali.
• Controllare scrupolosamente l’area in cui verrà utilizzato
l’equipaggiamento e togliere tutti gli oggetti che potreb-
bero venire scagliati dal macchinario.
• PERICOLO - La benzina è infiammabilissima.
- Conservare il carburante in contenitori appositi.
- Farerifornimento soltanto all’aperto. E’ vietato fumare
durante il rifornimento.
- Fare rifornimento prima di avviare il motore. Non
svitare mai il tappo del serbatoio, né fare rifornimento
con il motore acceso o caldo.
- In caso di fuoriuscita di benzina, non mettere in moto
il motore. Spostare l’equipaggiamento dall’aerea in
cui si è verificata la fuoriuscita del carburante ed
evitare di provocare qualsiasi tipo di accensione fino
a quando i vapori non si siano dissipati.
- Reinserire e serrare bene il tappo del serbatoio e del
contenitore.
• Sostituire le marmitte che non funzionino bene.
• Primadiiniziareillavoroispezionarevisualmente le lame,
i bulloni delle lame e il gruppo falciante per verificare che
non vi siano tracce di usura o danneggiamenti. In caso
di lame e bulloni danneggiati od usurati, installate un
nuovo set completo in modo che il macchinario rimanga
bilanciato.
• In caso di trattorini tosaerba a lame multiple prestare la
massima attenzione in quanto ruotando una lama si può
provocare la rotazione delle altre.
III. FUNZIONAMENTO
• Non accendere il motore in spazi ristretti dove vi si possa
accumulare ossido di carbonio, un gas inodore ma le-
tale.
• Usare i tosaerba soltanto con la luce del giorno oppure
in presenza di buona luce artificiale.
• Prima di avviare il motore disinnestare la frizione degli
accessori da taglio e portare la leva del cambio sulla
posizione di folle.
• Non impiegare questo macchinario su terreni con una
pendenza di oltre 5o.
• Tenerepresentechenonesistonopendii“sicuri”.Prestare
particolare attenzione sui pendii erbosi. Suggerimenti per
evitare il ribaltamento del macchinario:
- evitare di fermarsi o mettersi in marcia improvvisa-
mente in salita o in discesa;
- innestare la frizione lentamente; tenere sempre le
marce innestate, specialmente in discesa;
- procedere a bassa velocità sui pendii e nelle curve
strette;
- fare attenzione a dossi, buche o ad altri pericoli nas-
costi;
- non tagliare l’erba in diagonale sui pendii a meno che
non si disponga di un trattorino tosaerba realizzato
appositamente allo scopo.
• Prestare particolare attenzione quando si trainano
oggetti pesanti o quando si utilizza dell’equipaggiamento
pesante.
- Usare soltanto i punti approvati di traino nelle barre
di trazione.
- Limitarsi ai carichi che si è in grado di controllare con
sicurezza.
- Non sterzare bruscamente. Prestare particolare at-
tenzione durante la retromarcia.
- Impiegare contrappesi o pesi per ruote ogniqualvolta
siano raccomandati nel manuale d’uso.
• Fare attenzione al traffico quando si lavora in prossimità
di strade e quando le si deve attraversare.
• Attivare il dispositivo di bloccaggio delle lame per inter-
romperne la rotazione prima di attraversare superfici non
erbose.
• Durante l’uso di qualsiasi accessorio non dirigere mai lo
scarico dei materiali verso i passanti e non consentire a
nessuno di avvicinarsi al macchinario in funzione.
• Nonusaremai i trattorinitosaerbaconprotezionio schermi
difettosi oppure non installati.
• Non modificare le impostazioni del regolatore del motore
né far operare il motore a velocità eccessive. Le velocità
eccessive possono aumentare il pericolo di infortuni.
• Prima di lasciare il posto di guida, o dell’operatore:
- disinnestare la leva di comando della presa di forza
ed abbassare gli accessori;
- portare la leva sulla posizione di folle ed innestare il
freno di parcheggio;
- spegnere il motore e togliere le chiavi.
1. Norme Antinfortunistiche
Regole di sicurezza per trattorini da prato
ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTAREMANIEPIEDIEASCAGLIARE
OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI
GRAVI E PERSINO IL DECESSO DELLA VITTIMA.

12
• Disinnestare la trasmissione del moto agli accessori,
spegnere il motore e scollegare i fili delle candele oppure
togliere la chiavetta di accensione:
- primadipulire eventuali intasamenti e prima distasare
lo scivolo;
- prima di interventi o controlli sul tosaerba e prima
delle operazioni di pulizia;
- dopoavercolpito un oggettoestraneo.Controllareche
il tosaerba non sia stato danneggiato ed effettuare
le riparazioni del caso prima di riavviare e mettere in
funzione l’equipaggiamento;
- se il tosaerba, o trattorino, vibra in modo anomalo (in
qual caso eseguire immediatamente dei controlli).
• Disinnestare la trasmissione del moto agli accessori
durante il trasporto del macchinario oppure quando non
è in uso.
• Spegnere il motore e disinnestare la motorizzazione degli
accessori nei seguenti casi:
- prima di fare rifornimento;
- prima di smontare il contenitore dell’erba tagliata;
- prima di regolare l’altezza, a meno che le rego-
lazioni non possano essere eseguite dal posto
dell’operatore.
• Ridurre la velocità, con la leva dell’acceleratore, per ral-
lentare il motore prima dello spegnimento. Se il motore
è provvisto di valvola di arresto, chiudere l’alimentazione
del carburante alla fine del lavoro.
IV. MANUTENZIONE E PERIODI DI INATTIVITA’
• Verificare che tutti i dadi, i bulloni e le viti siano sempre
ben stretti per assicurare che l’equipaggiamento sia in
buone condizioni operative.
• Non lasciare mai l’equipaggiamento, con benzina nel ser-
batoio, in locali chiusi dove i vapori possano raggiungere
fiamme libere o scintille.
• Lasciare raffreddare il motore prima di riporre i tosaerba,
o trattorini, in qualsiasi spazio stretto e chiuso.
• Per ridurre i pericoli d’incendio assicurarsi che il motore,
la marmitta, il vano batteria e la zona di stoccaggio ben-
zina siano liberi da erba, foglie o quantità eccessive di
grasso.
• Controllarespessoil raccoglitore dell’erbatagliataperindi-
viduare eventuali segni di usura o di danneggiamento.
• Per maggiore sicurezza, sostituire le parti usurate o dan-
neggiate.
• Il serbatoio del carburante va vuotato all’aperto, qualora
necessario.
• In caso di macchinario a lame multiple prestare la mas-
sima attenzione quando si ruota una lama in quanto ciò
può provocare la rotazione delle altre.
• Prima di parcheggiare, mettere in magazzino o lasciare
incustoditi i tosaerba, o i trattorini, abbassare l’apparato
falciante a meno che si utilizzi un dispositivo meccanico
per il bloccaggio in posizione della campana tosaerba.
PERICOLO: scollegare sempre i fili delle candele, e
collocarli dove non possano venire in contatto con
lecandeleper non provocare accensioniinavvertite,
durante l’allestimento, il trasporto, la regolazione o
la riparazione dei tosaerba o dei trattorini.

13
I. TRAINING
• Lees de instructies aandachtig. Zorg dat u vertrouwd bent
met de bedieningselementen en het juiste gebruik van
de machine.
• Laat kinderen of mensen die niet bekend zijn met de in-
structies, de maaimachine niet gebruiken. Het is mogelijk
dat plaatselijke voorschriften een beperking stellen aan
de leeftijd van de bestuurder.
• Maai nooit terwijl mensen, vooral kinderen, of huisdieren
in de buurt zijn.
• Bedenk dat de bestuurder of gebruiker verantwoordelijk
is voor ongelukken of risico’s die andere mensen of hun
eigendommen kunnen overkomen.
• Geen passagiers vervoeren.
• Allebestuurdersdienenvakkundigeinstructiesteontvan-
gen. Bij dergelijke instructies dient de nadruk te worden
gelegd op:
- de noodzaak voor aandacht en concentratie bij het
werken met zittrekkers;
-eenzittrekker die opeenhellingwegglijdt,kanniet onder
controle worden gehouden door te remmen.
De hoofdredenen voor besturingsverlies zijn:
a) onvoldoende houvast;
b) te snel rijden;
c) ontoereikend remmen;
d) het soort machine is niet geschikt voor de taak;
e)gebrek aan kennis van heteffect van bodemcondities,
vooral hellingen;
f) verkeerd vastkoppelen en verkeerde verdeling van
de lading.
II. VOORBEREIDING
• Inspecteerombrandgevaartevoorkomen,oferafvaloph-
opingen zijn bij de tractor, de maaier en achter alle beveil-
igingenenverwijderdie–voorhetgebruik, als u brandstof
tankt en aan het einde van iedere maaisessie.
• Draag tijdens het maaien altijd stevige schoenen en een
langebroek.Gebruikde machine niet blootsvoets ofterwijl
u open sandalen draagt.
• Inspecteer de plek waar de machine zal worden gebruikt,
grondigenverwijderallevoorwerpendiedoordemachine
kunnen worden weggeslingerd.
• WAARSCHUWING - Benzine is licht ontvlambaar.
- Bewaar brandstof in blikken die speciaal voor dat
doel zijn bestemd.
- Tank alleen buiten en rook niet tijdens het tanken.
- Tank voordat u de motor start. Draai de dop nooit van
de benzinetank af of tank nooit terwijl de motor draait
of heet is.
- Als benzine is gemorst, probeer de motor dan niet te
starten maar haal de machine van de plaats vandaan
waar u benzine heeft gemorst en zorg dat u geen ont-
stekingsbronteweegbrengt totdatdebenzinedampen
zijn verdreven.
- Draai de dop van alle brandstoftanks en -blikken weer
goed vast.
• Vervang defecte geluiddempers.
• Inspecteer vóór het gebruik altijd of de messen, mes-
bouten en maai-inrichting niet versleten of beschadigd
zijn.Vervang versleten of beschadigde messen en bouten
in sets om het evenwicht in stand te houden.
• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen
kan doen draaien.
III. BEDIENING
• Laat de motor niet draaien in een besloten ruimte waar
gevaarlijke koolmonoxydedampen zich kunnen verza-
melen.
• Maai alleen bij daglicht of goed kunstlicht.
• Voordat u de motor gaat starten, moet u alle meshulp-
stukkoppelingenuitschakelenennaardevrijloopschake-
len.
• Gebruik de trekker niet op hellingen van meer dan 5°.
• Denkeraandater geen “veilige” hellingen bestaan. Bij het
rijden op hellingen met gras dient men extra voorzichtig
te zijn. Zo zorgt u ervoor dat de trekker niet omslaat:
- stop en start niet plotseling bij het op- of afrijden van
een helling.
- schakel de koppeling langzaam in, houd de machine
altijd in de versnelling, vooral bij het afrijden van een
heuvel;
- de snelheid van de machine dient op hellingen en in
scherpe bochten laag te worden gehouden;
- kijk uit voor bulten en kuilen en andere verborgen
gevaren;
- maai nooit dwars op de helling tenzij de maaier voor
dit doel is ontworpen.
• Wees voorzichtig bij het trekken van ladingen of het
gebruik van zwaar materieel.
- Gebruik alleen goedgekeurde aanhaakpunten voor
een trekstang.
- Beperk de lading tot hetgeen u veilig kunt han-
teren.
- Maak geen scherpe bochten. Wees voorzichtig bij
achteruit rijden.
- Gebruikcontragewicht(en)ofwielgewichtenwanneer
dat in de handleiding wordt aangeraden.
• Kijk uit voor het verkeer wanneer u de weg oversteekt of
zich nabij een weg bevindt.
• Stop de messen voordat u andere oppervlakken dan gras
oversteekt.
• Voer bij het gebruik van hulpstukken het materiaal nooit
af in de richting van omstanders en laat niemand in de
buurt van de machine komen terwijl deze in bedrijf is.
• Gebruik de maaimachine nooit met defecte bescherm-
kappen en schermen of zonder beveiligingsinrichtingen
op hun plaats.
• Verander de instelling van de motorregelaar niet en laat
de motor niet met te hoge toeren draaien. Als de motor
met te hoog toerental draait, kan het risico van lichamelijk
letsel groter worden.
• Voordat u de bestuurdersstoel verlaat:
- de aftakas uitschakelen en de hulpstukken neerla-
ten;
- naar de vrijloop schakelen en de parkeerrem in-
schakelen;
- de motor stoppen en de sleutel verwijderen.
• Schakel de aandrijving naar de hulpstukken uit, stop de
motor en maak de bougiekabel(s) los of verwijder het
contactsleuteltje,
- voordat u opgehoopt materiaal weghaalt of een ver-
stopte afvoer leeg maakt;
1. Veiligheidsregels
Veilige bedieningsmethoden voor zittrekkers
BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET
OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.

14
Vibration Lärmpegel
Vibration Vibratie
Vibración Vibrazioni
Vibrering Vibration
Vibrasjon Tärinä
m/s
ISO 3744 98/37/EC
ISO 11094 2002/44/EC
EN836:1997/A2
EMC 2004/108/EC
2
02663
*
*As rated by the engine manufacturer
VLB12597
12,5/9,3
0-6,7
97
38-102
180
LpA < 90 dBa
LwA < 100 dBa
EN 1033
A (8) ≤2.5
EN 1032
A (8) ≤0.5
- nadat u een ongewenst voorwerp heeft geraakt.
Inspecteer de maaimachine op schade en voer
reparaties uit voordat u de machine weer start en
gebruikt;
- als de machine abnormaal begint te trillen (onmid-
dellijk controleren).
- vor dem Entfernen von Verstopfungen aus dem
Mähwerk oder dem Auswurf;
• Schakel de aandrijving naar de hulpstukken uit tijdens
transport of als ze niet worden gebruikt.
• Stopdemotorenschakeldeaandrijvingnaarhethulpstuk
uit,
- voordat u tankt;
- voordat u de opvangzak verwijdert;
- voordat u de hoogte verstelt tenzij de hoogte vanuit
de bestuurdersplaats kan worden ingesteld.
• Minder gas tijdens het uitlopen van de motor, en als de
motor met een afsluitklep is uitgerust, moet u de brand-
stoftoevoer aan het einde van het maaien afsluiten.
IV. ONDERHOUD EN OPSLAG
• Houd alle moeren, bouten en schroeven goed vastge-
draaid zodat u er zeker van kunt zijn dat de machine in
een veilige bedrijfsstaat verkeert.
• Slademachinenooitineen gebouw op, waar dampen een
open vlam of vonk kunnen bereiken, terwijl zich benzine
in de tank bevindt.
• Laat de motor afkoelen voordat u hem in een besloten
ruimte opbergt.
• Beperk brandgevaar: houd de motor, geluiddemper, ac-
curuimte en benzine-opslagruimte vrij van gras, bladeren
of een overmaat aan smeervet.
• Controleer de opvangzak vaak op slijtage of verwering.
• Vervang versleten of beschadigde onderdelen om
veiligheidsredenen.
• Als de brandstoftank afgetapt moet worden, moet dit
buiten worden gedaan.
• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen
kan doen draaien.
• Wanneer de machine moet worden geparkeerd, opgesla-
genof alleenmoetwordengelaten,moetdemaai-inrichting
neergelatenworden tenzijeenmechanische vergrendeling
wordt gebruikt.
WAARSCHUWING: Maak de bougiekabel altijd
los, plaats hem waar hij de bougie niet kan raken
teneinde onverhoeds starten te voorkomen tijdens
het opstellen, vervoeren, afstellen of uitvoeren van
reparaties.
MODEL/MODELE
MFG. ID NUMBER PRODUCT NO./PRODUIT NO.
SERIAL/SERIE
KG RPM
MADE IN U.S.A.
HERGESTELLT IN DEN U.S.A.
FABRIQUE AUX E.U. 181080
2002
02682

15

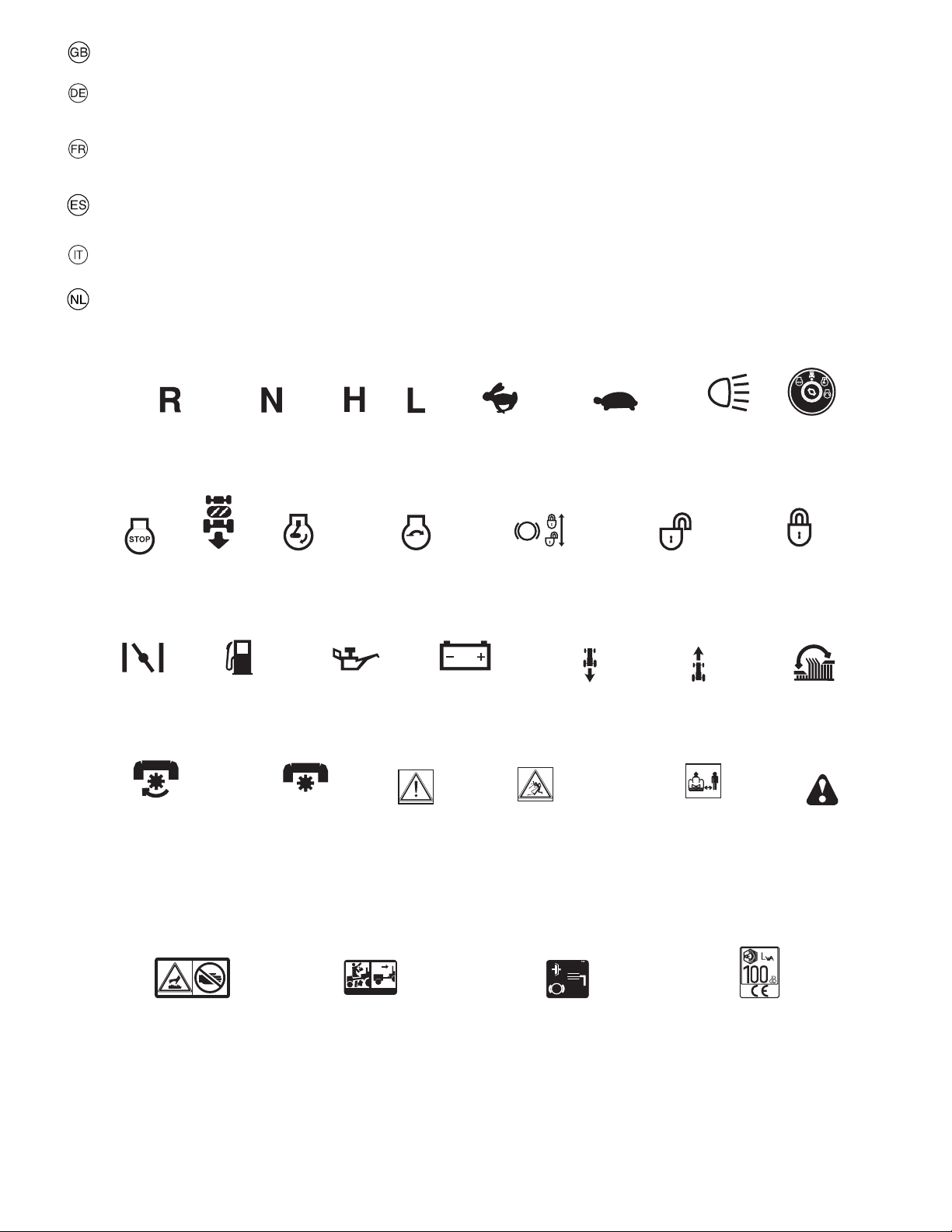

BATTERY
BATTERIE
BATTERIE
BATERÍA
BATTERIA
ACCU
CAUTION
VORSICHT
DANGER
PRECAUCIÓN
ATTENZIONE
OPGELET
BEWARE OF
THROWN OBJECTS
VORSICHT, HOCHGESCHLEUDERT
GEGENSTÄNDE
ATTENTION AUX PROJECTILES
CUIDADO CON
OBJETOS LANZADOS
ATTENZIONE AGLI OGGETTI
SCAGLIATI
LET OP WEGGESLINGERDE
VOORWERPEN
FORWARD
VORWÄRTSGANG
MARCHE AVANT
MARCHA HACIA
DELANTE MARCIA
VOORUIT
FAST
SCHNELLFAHRT
VITESSE RAPIDE
MARCHA RÁPIDA
AVANZAMENTO VELOCE
VELOCE
SLOW
LANGSAMFAHRT
VITESSE LENTE
MARCHA LENTA
AVANZAMENTO LENTO
LANGZAAM RIJDEN
ENGINE ON
MOTOR LÄUFT
MOTEUR EN MARCHE
MOTOR ENCENDIDO
MOTORE ACCESO
MOTOR AAN
ENGINE OFF
MOTOR AUS
MOTEUR ARRÊTÉ
MOTOR APAGADO
MOTORE SPENTO
MOTOR UIT
OIL PRESSURE
ÖLDRUCK
PRESSION D'HUILE
PRESIÓN DEL ACEITE
PRESSIONE DELL'OLIO
OLIEDRUK
LIGHTS ON
LICHT AN
PHARES ALLUMÉS
LUCES ENCENDIDAS
LUCI ACCESE
LICHTEN AAN
FUEL
KRAFTSTOFF
CARBURANT
COMBUSTIBLE
CARBURANTE
BRANDSTOF
CHOKE
STARTKLAPPE
STARTER
ESTRANGULACIÓN
STARTER
CHOKE
MOWER HEIGHT
MÄHWERKHÖHE
HAUTEUR DE COUPE
ALTURA DE LA SEGADORA
ALTEZZA APPARATO
FALCIANTE
MAAIHOOGTE
PARKING BRAKE LOCKED
FESTSTELLBREMSE VERRIEGELT
FREIN DE PARKING VERROUILLÉ
FRENO DE ESTACIONAMIENTO
CERRADO
FRENO DI PARCHEGGIO INNESTATO
PARKEERREM GEBLOKKEERD
UNLOCKED
ENTRIEGELT
DEVERROUILLÉ
ABIERTO
DISINNESTATO
GEDEBLOKKEERD
REVERSE
RÜCKWÄRTSFAHRT
MARCHE ARRIÈRE
MARCHA ATRÁS
RETROMARCIA
ACHTERUIT-RIJDEN
NEUTRAL
LEERLAUF
POSITION NEUTRE
PUNTO NEUTRO
FOLLA
NEUTRAALSTAND
HIGH
HOCH
HAUT
ALTO
AUMENTARE
HOOG
LOW
NIEDRIG
BAS
BAJO
DIMINUIRE
LAAG
ATTACHMENT
CLUTCH ENGAGED
ANBAUGERÄTE-KUPPLUNG
EINGEKUPPELT
LAMES EMBRAYÉES
EMBRAGUE DEL ACCESORIO
ENGANCHADO
FRIZIONE ACCESSORIE
INNESTATA
KOPPELING HULPSTUK
INGESCHAKELD
PARKING BRAKE
FESTSTELLBREMSE
FREIN DE PARKING
FRENO DE ESTACIONAMIENTO
FRENO DI PARCHEGGIO
PARKEERREM
IGNITION
ZÜNDUNG
ALLUMAGE
IGNICIÓN
AVVIAMENTO
ONTSTEKING
ATTACHMENT
CLUTCH DISENGAGED
ANBAUGERÄTE-KUPPLUNG
AUSGEKUPPELT
LAMES DÉBRAYÉES
EMBRAGUE DEL ACCESORIO
DESENGANCHDO
FRIZIONE ACCESSORI
DISINNESTATA
KOPPELING HULPSTUK
UITGESCHAKELD
P
KEEP BYSTANDERS AWAY
ZUSCHAUER FERNHALTEN
TENIR LES PASSANTS À DISTANCE
GUÁRDESE LEJOS DE GENTE
TENERE LONTANI I PASSANTI
OMSTANDERS UIT DE
BUURT HOUDEN
WARNING
WARNUNG
ATTENTION
ADVERTENCIA
PERICOLO
WAARSCHUWING
HOT SURFACES
HEISSE OBERFLÄCHEN
SURFACES CHAUDES
SUPERFICIES MUY CALIENTES
SUPERFICIE ROVENTE
HETE OPPERVLAKKEN
MAX+
_90N MAX+
_150N
DRAWBAR LOADING
ANHÄNGESCHIENENLAST
CHARGEMENT DE LA BARRE DE TRACTION
CARGA DE LA BARRA DE ENGANCHE
CARICO DI TRAZIONE DELLA BARRA
BELASTING OP TREKHAAK
BRAKE/CLUTCH PEDAL
BREMS / KUPPLUNGSPEDAL
PÉDALE DE FREIN / D’EMBRAYAGE
PEDAL DE FRENO / DE EMBRAGUE
PEDALE FRENO/FRIZIONE
REM / KOPPELINGSPEDAAL
SOUND POWER LEVEL
GERÄUSCHPEGEL
NIVEAU DE PUISSANCE ACCOUSTIQUE
NIVEL DE LA POTENCIA ACÚSTICA
LIVELLO DELLA POTENZA SONORA
GELUIDSNIVEAU
ENGINE START
ANLASSEN DES MOTORS
DÉMARRAGE DU MOTEUR
ARRANQUE DEL MOTOR
AVVIAMENTO DEL MOTORE
HET STARTEN VAN DE MOTOR
REVERSE
RÜCKWÄRTSFAHRT
MARCHE ARRIÈRE
MARCHA ATRÁS
RETROMARCIA
ACHTERUIT-RIJDEN
ROS ON
ROS AN
ROS ON
ROS ON
ROS ON
ROS ON
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification
de ces symboles.
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betek-
enis.

16
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la
signification de ces symboles.
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betek-
enis.
NO OPERATION
ON SLOPES MORE THAN 5
NICHT AUF ABHÄNGEN MIT
MEHR ALS 5 STEIGUNG BETREIBEN
NE PAS UTILISER SUR DES
PENTES DE PLUS DE 5
NO OPERE SOBRE PENDIENTES
DEMÁSDE5
NON USARE SU PENDII CON
UN'INCLINAZIONE DI OLTRE 5
NIET OP HELLINGEN VAN MEER DAN
5 GEBRUIKEN
EUROPEAN MACHINERY
DIRECTIVE FOR SAFETY
EUROPÄISCHE VERORDNUNG
FÜR MASCHINEN-SICHERHEIT
CONFORME AUX NORMES DE
SÉCURITÉ EUROPÉENNES
DIRECTIVO DE MAQUINARIA
EUROPEO PARA LA SEGURIDAD
NORMATIVE ANTINFORTUNISTICHE
EUROPEE PER MACCHINARI
VEILIGHEIDSRICHTLIJN VOOR
EUROPESE MACHINES
DANGER, KEEP HANDS AND FEET AWAY
GEFAHR, HÄNDE UND FÜSSE FERNHALTEN
DANGER, GARDEZ LES MAINS ET LES PIEDS AU LOIN
PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS
PERICOLO. TENERE LONTANI MANI PIEDI
GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN
READ OWNERS MANUAL
BETRIEBSANLEITUNG LESEN
LIRE LE MANUEL
D'INSTRUCTIONS
LEA EL MANUAL DE
INSTRUCCIONES
LEGGERE IL MANUALE
DELL'OPERATORE
GEBRUIKERSHANDLEIDING
LEZEN
MOWER LIFT
MÄHWERKHUB
RELEVAGE DE L'UNITÉ DE COUPE
LEVANTAMIENTO DE LA SEGADORA
SOLLEVAMENTO APPARATO FALCIANTE
MAAIHOOGTEREGELING FREE WHEEL
FREILAUF
ROUE LIBRE
RUEDA LIBRE
COMANDO DISINNESTO
VRIJWIEL
5
CAUTION: DEFLECTOR SHIELD OR ENTIRE GRASS CATCHER MUST BE IN PLACE WHILE MOWING
ACHTUNG: BEIM MÄHEN MUSS DAS ABLENKSCHILD ODER DER GANZE GRASAUFFANGBEHÄLTER MONTIERT SEINCAUTION
PRUDENCE : L’ÉCRAN DÉFLECTEUR OU L’ENSEMBLE DU BAC DE RAMASSAGE DOIT ÊTRE EN PLACE PENDANT L’UTILISATON DE LA TONDEUSE
AVISO: LA TAPA DEFLECTORA O EL ENTERO DEPÓSITO DE LA HIERBA TIENEN QUE ESTAR EN SU SITIO MIENTRAS SE CORTA
ATTENZIONE: DURANTE IL MOVIMENTO, LO SCHERMO DEFLETTORE O TUTTO IL RACCOGLIERBA DEVE ESSERE ADEGUATAMENTE IN POSIZIONE
VOORZICHTIG: TIJDENS HET MAAIEN MOET DE KETSPLAAT OF DE HELE GRASVANGER OP ZIJN PLAATS ZITTEN
Consult manual for safe
operation practices.
Für den sicheren Betrieb ziehen
Sie das Bedienungshandbuch zu Rate.
Consultez le manuel pour connaître
les Modes de fonctionnement sûre.
Consulte el manual para conocer
las Prácticas de Manejo Seguro.
Consultare il manuale per le
Procedure di Operazioni Sicure.
Raadpleeg de handleiding voor
Veilige gebruiksprocedures.
Risk of fire
due to debris buildup.
Brandgefahr durch Ansammlung
von Mährückständen.
Risque d'incendie provoqué
par l'accumulation de débris.
Riesgo de incendio debido
a acumulación de restos y escombros.
Rischio di incendio a causa
di un accumulo di sporco.
Brandgevaar door
de ophoping van afval.
WARNING: Read Engine Owner’s Manual –
Fire hazard – Poisonous fumes or toxic gases
WARNUNG: Lesen Sie das Bedienungshandbuch –
Brandgefahr – Giftige Dämpfe oder toxische Gase
AVERTISSEMENT : Veuillez lire le Manuel d’utilisation du moteur –
Risques d’incendie – Fumées ou gaz toxiques
ATENCIÓN: Leer el Manual de Uso del Motor –
Peligro de fuego – Humos venenosos o gases tóxicos
AVVERTENZA: leggere il manuale per l’utente del motore –
Rischio d’incendio – Fumi velenosi o gas tossici
WAARSCHUWING: Lees de handleiding van de motor –
Brandgevaar – Giftige dampen of gassen
CAUTION: Fingers or hand entanglement – belt drive
ACHTUNG: Öffnung der Gangschaltung. Gefahr des Verfangens von Finger oder Hand – Riemenantrieb
PRUDENCE : Risque d’accrochage des doigts ou de la main – courroie de transmission
ADVERTENCIA: Enganche de dedos o manos – mandado por correa
ATTENZIONE: Fare attenzione a mani e dita – trasmissione a cinghia
VOORZICHTIG: Gevaar voor beknelling van vingers of handen – riemaandrijving

17

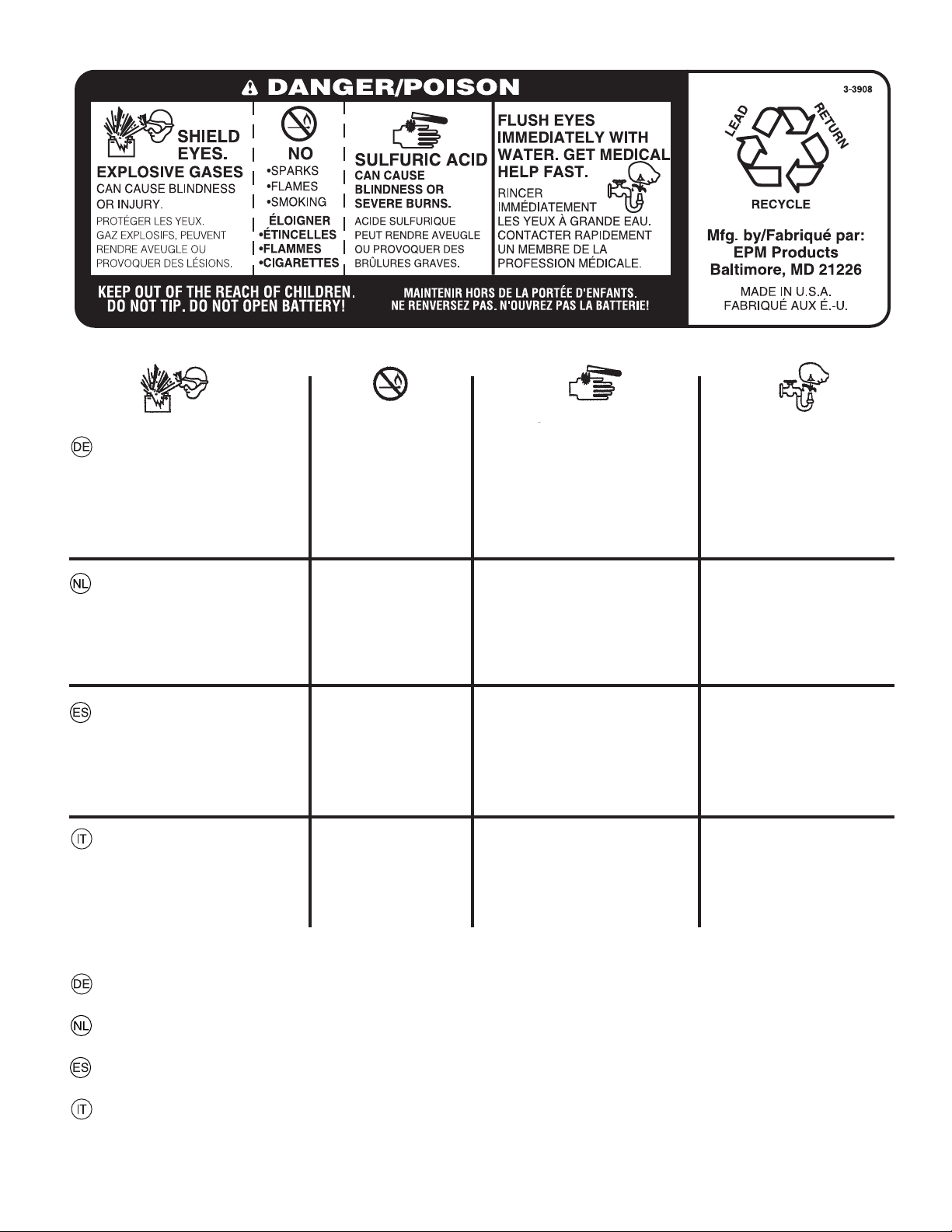

GEFAHR
AUGEN SCHÜTZEN
EXPLOSIVE GASE
KÖNNEN ERBLINDUNG
UND KÖRPERVERLET-
ZUNGEN VERURSAC-
HEN.
GEVAAR
OGEN BESCHERMEN
EXPLOSIEVE GASSEN
KUNNEN BLINDHEID
OF LETSEL VERO-
ORZAKEN.
PELIGRO
PROTEJE SUS OJOS
GASES EXPLOSIVOS
PUEDEN CAUSAR
CEGUE-DAD O LESIO-
NES.
PERICOLO
RIPARARE GLI OCCHI
VAPORI ESPLOSIVI
PUO’ PROVOCARE
CECITA’ O LESIONI
ZU VERMEIDEN:
• FUNKEN
• FEUER
• RAUCHEN
GEEN
• VONKEN
• VUUR
• ROKEN
NO
• CHISPAS
• LLAMAS
• FUMAR
DIVIETO
• SCINTILLE
• FIAMME
• SIGARETTE
AUGEN UNVER-
ZÜGLICH MIT WAS-
SER AUSSPÜLEN.
SOFORT ÄRZTLICHE
HILFE AUFSUCHEN.
OGEN ONMIDDELLIJK
MET WATER SPOEL-
EN. SNEL MEDISCHE
HULP INROE-PEN.
LÍMPIESE LOS OJOS
CON UN CHORRO
DE AGUA.OBTENGA
AYUDAMÉDICA RÁPI-
DAMENTE.
LAVARE IMMEDIATA-
MENTE GLI OCCHI
CON ACQUA. SOT-
TOPORRE AL PIU’
PRESTO ALLE CURE
DEL MEDICO.
SCHWEFELSÄURE
KANN ERBLINDUNG
ODER SCHWERE
VERÄTZUNGEN VERUR-
SACHEN.
ZWAVELZUUR
KAN BLINDHEID OF
ERN-STIGE BRAND-
WONDEN VER-OORZA-
KEN.
ÁCIDO SULFÚRICO
PUEDEN CAUSAR CE-
GUE-DAD O QUEMADU-
RAS MUY GRAVES.
ACIDO SOLFORICO
PUO’ PROVOCARE LA
CECITA’ OD USTIONI
GRAVI.
01738
FÜR KINDER UNZUGÄNGLICH AUFBEWAHREN. NICHT KIPPEN. DIE BATTERIE NICHT ÖFFNEN!
UIT DE BUURT VAN KINDEREN HOUDEN. NIET KANTELEN. DE BATTERIJ NIET OPENMAKEN!
MANTENER FUERA DEL ALCANCE DE NIÑOS. NO LA INCLINE. ¡NO ABRA LA BATERÍA!
TENERE LONTANO DALLA PORTATA DEI BAMBINI. NON INCLINARE. NON APRIRE LA BATTERIA!

18

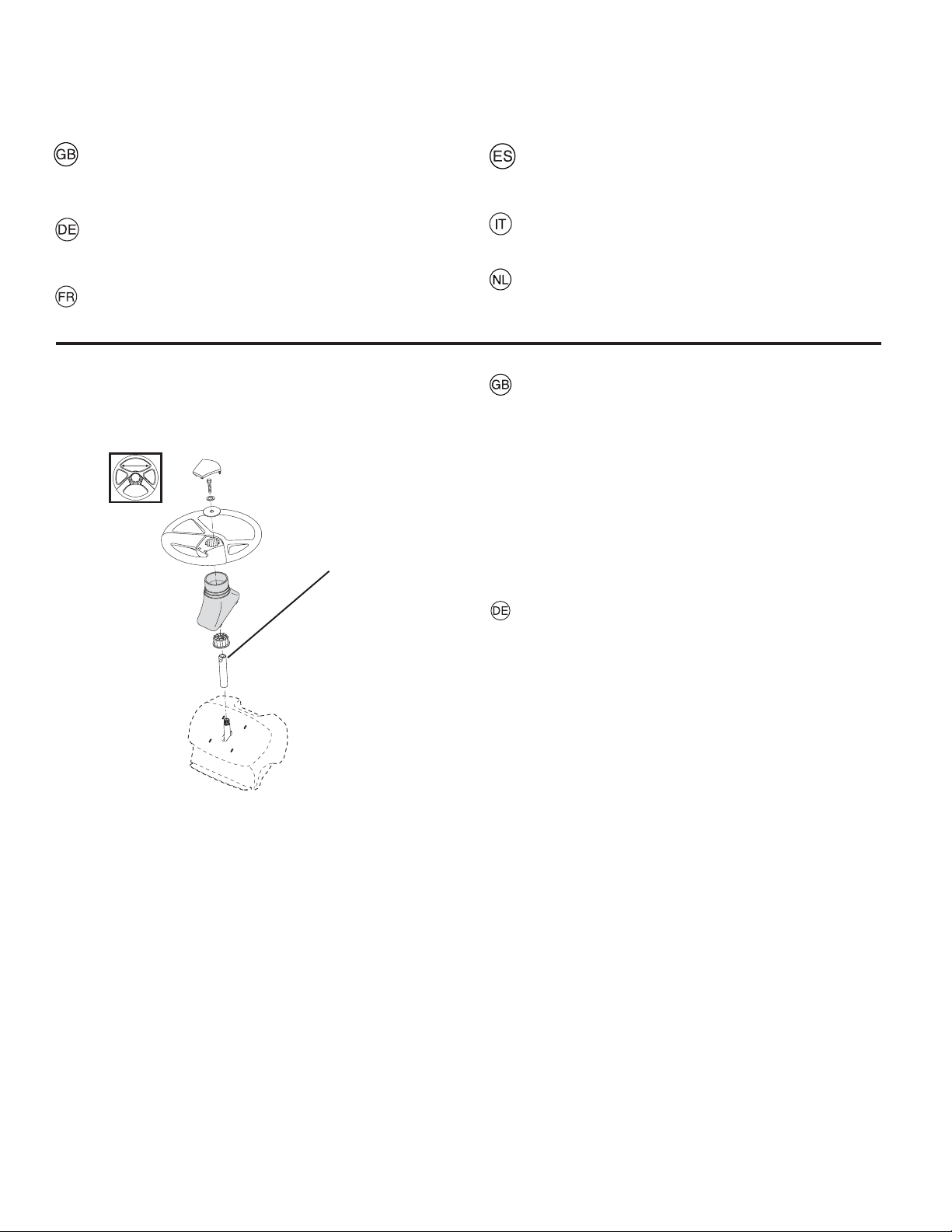

Antes de poder utilizar el tractor, hay que montar algunas
piezas que, por razones de transporte, van empaquetadas
en el embalaje.
Prima di usare il trattore, montare alcune parti che per ragioni
di trasporto sono confezionate a parte.
Voordat de traktor gebruikt kan worden, moeten sommige
onderdelen worden gemonteerd, die vanwege het transport
apart verpakt zijn in de emballage.
2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje
2. Montaggio. 2. Montering.
Before the tractor can be used certain parts must be as-
sembled, which for transportation reasons are enclosed in
the packing.
Vor der Anwendung des Aufsitzmähers müssen gewisse
Teile eingebaut werden, die aus Transportgründen in der
Verpack-ung lose beigefügt sind.
Avant d'utiliser la tondeuse autoportée, certains éléments
livrés dans l'emballage doivent être montés.
02819
1
STEERING WHEEL
• Mount extension shaft (1).
• Mount the main shaft cover. Make sure that the guide
tabs in the cover fit the cover in respective holes.
• Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft . Check that the front
wheels are aligned forward and place the wheel on the
hub.
• Assemble large flat washer, lockwasher and 5/16 hex
bolt. Tighten securely.
• Snap insert into center of steering wheel.
1. EXTENSION SHAFT
LENKRAD
• DieVerlängerungswelle (1).
• Lenkwellengehäuse einbauen. Dafür sorgen, daß die
Führungsbolzen in die jeweils dafür vorgesehenen
Bohrungen ein- greifen.
• Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenksäulenverlängerung
auf. Prüfen, daß die Vorderräder gerade stehen, und
das Lenkrad auf der Nabe anbringen.
• Die große Unterlegscheibe, den Federing und die 5/16
Zoll Sechskantschraube montieren. Sicher festziehen.
• Den Einsatz in die Mitte des Lenkrades eindrücken
1. VERLÄNGERUNGSWELLE

19
2
VOLANT DE DIRECTION
• Monter la rallonge d'arbre de direction (1).
• Positionnerle cache sur la colonne de direction. S'assurer
que les ergots du cache colonne de direction sont bien
clipsés dans les quatre orifices du tableau de bord.
• Enlevez le manchon de direction du volant de direction
et glissez le manchon sur l’arbre de rallonge. Vérifier
que les roues avant sont bien alignées droit vers l’avant
et positionner le volant sur le moyeu.
• Positionner la grande rondelle plate, la rondelle frein et
le boulon hexagonal 5/16 ème. Visser fortement,
• Encliqueter le cache volant dans le volant de direction.
1. ARBRE D’EXTENSION
VOLANTE DE DIRECCIÓN
• Introduzca el eje de extensión (1).
• Montar la cubierta del eje del volant. Assegurarse de
que las espigas de guía de la cubierta encajan en los
orificios respectivos.
• Remueva el adaptador del volante y deslice el adaptador
sobre la extensión del eje de dirección. Controlar que
las ruedas delanteras están dirigidas hacia adelante y
poner el volante en el cubo.
• Monteunaarandelaplanagrande,arandeladeseguridad
de 3/8, una perno hexagonal 5/16 y apriete en forma
segura
• Presione la pieza inserta adentro del centro del volante
de dirección.
1. EJE DE EXTENCIÓN
VOLANTE
• Montare l'albero di estensione (1).
• Montare il coperchio del piantone. Controllare che tutti i
pemi di guida entrino nei rispettivi alloggi.
• Rimuovere l’adattatore del volante dal volante e scorrerlo
sull’estensione dell’albero dello sterzo. Controllare che
le ruote anteriori siano ben dritte montare il volante sul
mozzo.
• Assembiare la rondella piatta grande, la rondella di si-
curezza e il bullone esagoonale 5/16. Tringere in maniera
salda.
• Scattare l'inserto al centro del volante.
1. ALBERO DI ESTENSIONE
HET STUUR
• Monteer de verlengas (1).
• Monteer de stuuraskap. Let erop dat de stuurtaps in de
kap in de respectievelijke gaten vallen.
• Haalde stuuradapter van het stuurafen schuif de adapter
op het verlengstuk van de stuuras. Controleer of de
voorwielen recht naar voren staan gericht en plaats het
stuur op de naaf.
• Bevestig de grote platte sluitring, de borgring en de
5/16 zeskantbout. Zet ze stevig vast.
• Klik het inzetstuk in het midden van het stuur.
1. VERLENGAS
02819
1

20
02466

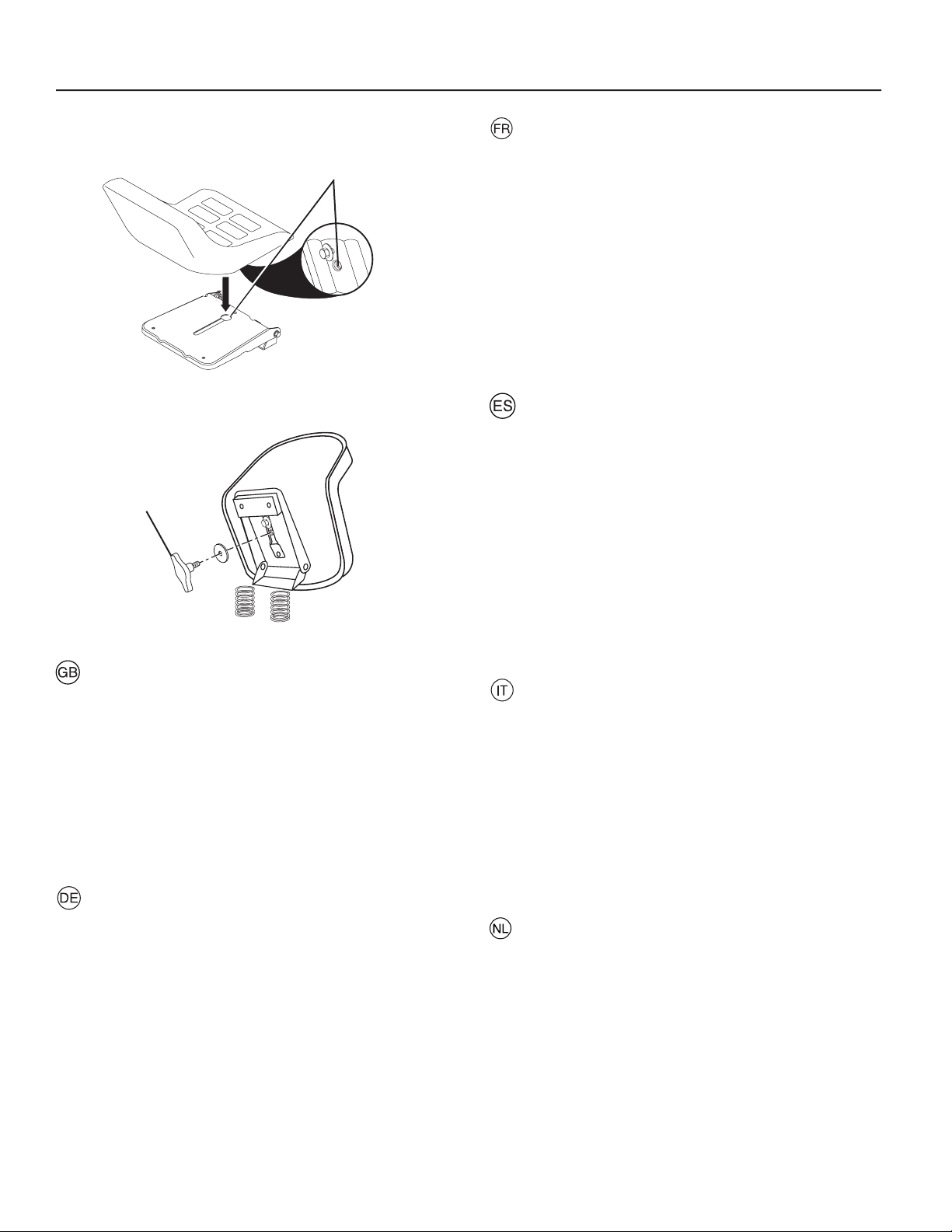

Seat
Removethehardwaresecuring seat to the cardboard packing
and set the hardware aside for assembly of seat to tractor.
Pivot seat upward and remove from cardboard packing.
Remove the cardboard packing and discard.
Place seat on seat pan so head of shoulder bolt is positioned
over large slotted hole in pan (1).
Push down on seat to engage shoulder bolt in slot and pull
seat towards rear of tractor.
The seat is adjustable for individual setting in relation to the
clutch and brake pedal. Set the seat to the correct position
by moving it forwards or backwards. Tighten the adjustment
bolt securely (2).
Sitz
Entnehmen Sie die Teile, mit denen der Sitz an der Karton-
age befestigt ist. Bewahren Sie diese Teile auf, da sie für die
Montage des Sitzes am Traktor noch benötigt werden.
Kippen Sie den Sitz nun nach oben, und nehmen Sie ihn aus
der Kartonage. Entfernen Sie die restlichen Verpackungsteile
und entsorgen Sie diese.
Der Sitz wird so auf die Sitzplatte plaziert, dass sich der
Hauptbolzen über dem Schlitz in der Platte befindet (1).
Sitz herunterdrücken, so dass der Bolzen in den Schlitz
einrastet und dann den Sitz nach hinten ziehen.
Der Sitz ist persönlich im Verhältnis zum Kupplungs- bzw.
Bremspedal einstellbar. Den Sitz vor- oder zurückschieben,
bisdierichtige Sitz-stellungerhaltenwird.Die Einstellschraube
anziehen (2).
1
02464
2
2
Siège
Retirer le bouton de réglage et la rondelle plate qui fixent le
siège à l'emballage de carton, le conserver pour le montage
du siège sur le tracteur.
Basculer le siège vers le haut et le sortir de l'emballage de
carton. Se débarrasser ensuite de l'emballage.
Placer le siège sur son embase de façon que la tête de la vis
à épaulement se place dans le trou à l'extrémité de la large
fente de l'embase (1).
Pousser le siège vers le bas pour engager la vis à épaule-
ment dans la fente puis repousser le siège vers l'arrière du
tracteur.
La position du siège seul, par rapport à la position de la pé-
dale de frein et d'embrayage, est réglable. Rechercher une
position assise correcte en déplaçant le siège vers l'avant ou
vers l'arrière. Serrer ensuite à fond la vis de réglage (2).
Asiento
Remueva la manilla de ajuste y la arandela plana que ase-
guran el asiento al empaque de cartón y póngalos de lado
para poder utilizarlos durante la instalación del asiento sobre
el tractor.
Gire el asiento hacia arriba y remuevalo del embalaje de
cartón . Remueva y desechese del embalaje de cartón.
Colocar el asiento y en el asiento del recipiente de manera
que la cabeza del bulón de la espalda esté posicionada en
el agujero ancho ranurado en el recipiente.
Empujar en el asiento para enganchar el bulón de la espalda
en la ranura y empujar el asiento hacia la parte trasera del
tractor.
El asiento es ajustable individualmente en relación a los
pedales del embrague y de freno. Ajustar el asiento en la
posición correcta desplazándolo hacia adelante o atrás.
Apretar el tornillo de ajuste (2).
Sedile
Rimuovere i dispositivi di fissaggio che fissano il sedile
sull’imballaggio di cartone e mettere da parte i dispositivi di
fissaggio per assemblare il sedile sul trattore.
Muovere il sedile verso l’alto e rimuoverlo dall’imballaggio di
cartone. Rimuovere ed eliminare l’imballaggio di cartone.
Posizionare il sedile sulla relativa scocca in modo tale che il
bullone nella parte superiore dello spallamento si posizioni
sopra il foro grande posto sul fondo. (1).
Premere sul sedile per inserire il bullone dello spallamento
nella fessura e tirare il sedile verso il retro del trattore.
Il sedile è regolabile. Regolare il sedile fino ad assumere la
posizionepiùcomoda, spostandolo avanti o indietro.Stringere
la vite di regolanzione (2).
Zitting
Verwijder de bevestigingselementen waarmee de zitting
aan de kartonnen verpakking bevestigd is en zet deze be-
vestigingselementen opzij voor het monteren van de zitting
op de trekker.
Draai de zitting omhoog en haal hem uit de kartonnen verpak-
king. Verwijder de kartonnen verpakking en werp die weg.
Plaats de stoel op de zitpan zodat de kop van de borstbout
zich over het grote sleufgat in de pan bevindt (1).
Druk op de stoel totdat de borstbout in de sleuf past en trek
de stoel vervolgens naar de achterzijde van de tractor.
De zitting is verstelbaar voor de individuele instelling in
verhoudingtotdekoppelings-resp.rempedaal. Steldezizting
in de juiste zitpositie door deze naar voor en naar achter te
schuiven. Haal de stelschroef aan.
