Videotec USB485 User manual

EN English - Instructions manual
IT Italiano - Manuale di istruzioni
FR Français - Manuel d'instructions
DE Deutsch - Bedienungslanleitung
USB485
USB to RS485 converter

EN - English - Instructions manual
1
EN
3 Safety rules
 The manufacturer declines all responsibility
for any damage caused by an improper use
of the appliances mentioned in this manual.
Furthermore, the manufacturer reserves
the right to modify its contents without
any prior notice. The documentation
contained in this manual has been
collected with great care, the manufacturer,
however, cannot take any liability for
its use. The same thing can be said for
any person or company involved in the
creation and production of this manual.
• The device must be installed only and
exclusively by qualified technical personnel.
• Before any technical work on the appliance,
disconnect the power supply.
• Do not use power supply cables
that seem worn or old.
• Never, under any circumstances, make any
changes or connections that are not shown in
this handbook: improper use of the appliance
can cause serious hazards, risking the safety
of personnel and of the installation.
• Use only original spare parts. Not original
spare parts could cause fire, electrical
discharge or other hazards.
• Before proceeding with installation check the
supplied material to make sure it corresponds
to the order specification by examining the
identification labels ("4.2 Product markings", page 2).
1 About this manual
Before installing and using this unit,
please read this manual carefully. Be sure
to keep it handy for later reference.
1.1 Typographical conventions
 DANGER!
High level hazard.
Risk of electric shock. Disconnect the
power supply before proceeding with any
operation, unless indicated otherwise.
 WARNING!
Medium level hazard.
This operation is very important for
the system to function properly. Please
read the procedure described very
carefully and carry it out as instructed.
 INFO
Description of system specifications.
We recommend reading this part
carefully in order to understand
the subsequent stages.
2 Notes on copyright and
information on trademarks
The quoted names of products or companies
are trademarks or registered trademarks.
USB485
USB to RS485 converter
ENGLISH

EN - English - Instructions manual
2
5.2 Safely disposing of
packaging material
The packaging material can all be recycled.
The installer technician will be responsible for
separating the material for disposal, and in
any case for compliance with the legislation
in force where the device is to be used.
Bear in mind that if the material has to be returned
due to a fault, using the original packaging
for its transport is strongly recommended.
6 Assembling
and installing
6.1 Installation
Download and read carefully the application note:
http://ftdichip.com/Documents/AppNotes/
AN_107_AdvancedDriverOptions_AN_000073.pdf
Download and install the package:
http://www.ftdichip.com/Drivers/
CDM/CDM%202.04.16.exe
7 Instructions for
normal operation
7.1 Normal operation (manual,
automatic operation)
 This device can be temporary used
to update the firmware of a PTZ units
(see related products) from console
in remote mode: this operation must
be performed by service persons.

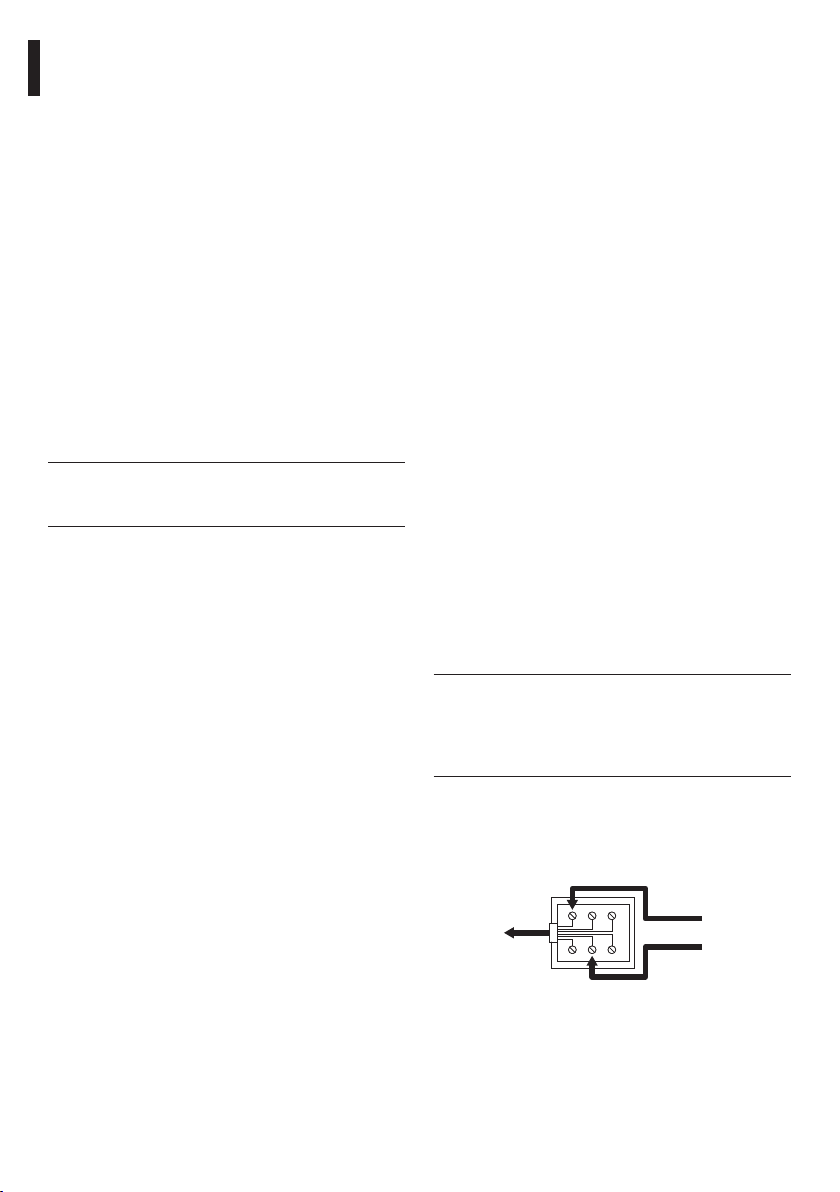

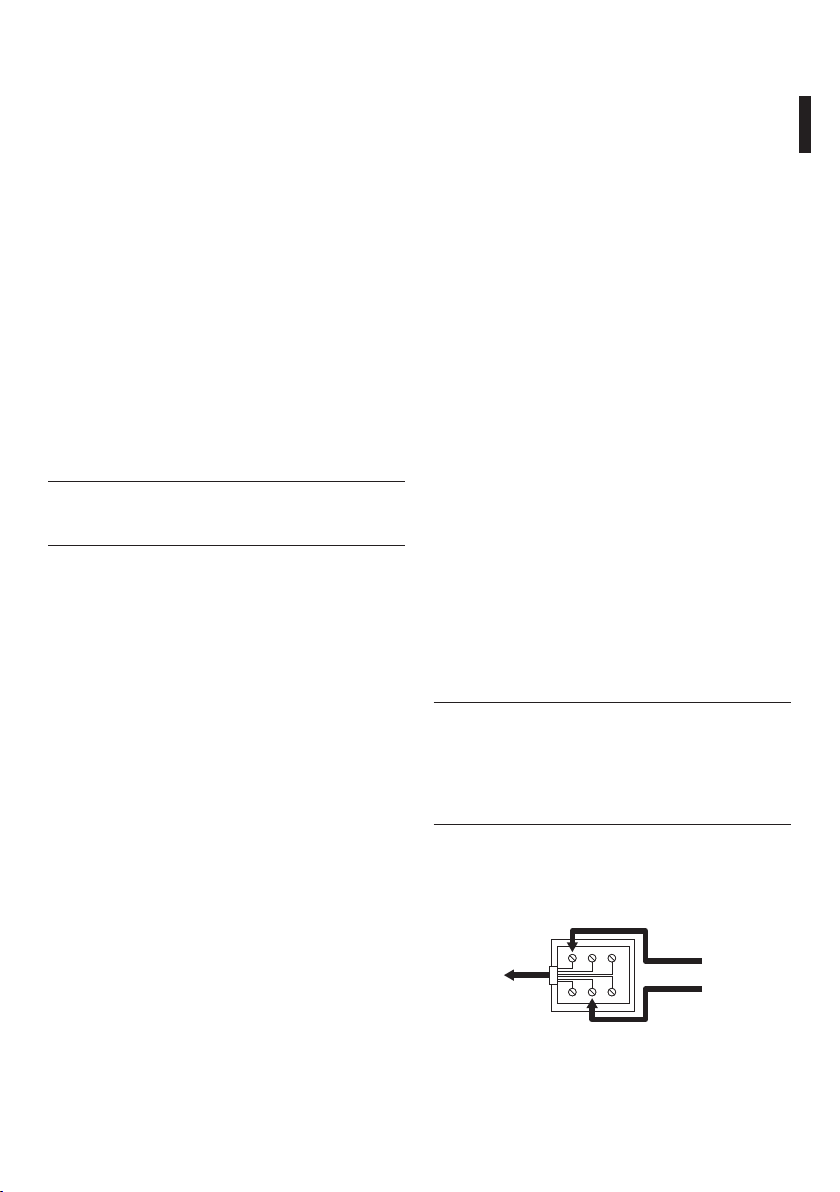

Plug the USB845 into a USB plug of the PC.
Connect the RJ11 Cable to the RJ11 socket
of the USB485. The RJ11's pinout is the following:
RS485 (+)
RS485 (-)
USB485
A (Blue)
B (Black)
Fig. 01
The maximum length of the RS485 line is 1200m.
4 Identification
4.1 Product description
and type designation
The USB485 converter is suitable for
connecting a DCJ or DCT Keyboard to a PC.
This device can be temporary used to update the
firmware of a PTZ units (see related products)
from console in remote mode: this operation
must be performed by service persons.
It is also possible to control any indoor RS485 device
with a terminal emulator running from the PC.
4.2 Product markings
See the label attached to the outside of the package.
5 Preparing the
product for use
 Any change that is not expressly
approved by the manufacturer
will invalidate the guarantee.
5.1 Contents and unpacking
When the product is delivered, make sure that
the package is intact and that there are no
signs that it has been dropped or scratched.
If there are obvious signs of damage,
contact the supplier immediately.
Keep the packaging in case you need
to send the product for repairs.
Check the contents to make sure they correspond
with the list of materials as below:
• USB485 converter
• RJjack junction box
• Telephone cable
• Instructions manual

EN - English - Instructions manual
3
10 Technical drawings
 The values are in millimeters.
2521
62
Fig. 02 USB485
8 Disposal of waste
materials
 This symbol mark and recycle system
are applied only to EU countries
and not applied to the countries
in the other area of the world.
Your product is designed and manufactured
with high quality materials and components
which can be recycled and reused.
This symbol means that electrical and electronic
equipment, at their end-of-life, should be disposed
of separately from your household waste.
Please dispose of this equipment at your local
Community waste collection or Recycling centre.
In the European Union there are separate collection
systems for used electrical and electronic products.
9 Technical data
9.1 Mechanical
Unit Weight: 0.015kg/½oz
Dimensions: 62x21x25mm (2.4x0.8x1in)
9.2 Electrical
Connections: USB Type A; RJ11
Power Supply: +5 VDC From USB Connector
Consumption: < 100 mA
9.3 Communications
RS485: TIA485; 1 line, internal termination (120 ohm );
according to Videotec RJ11 pinout
USB: Compatibility 1.1 /2.0 Full Speed
Max length of the RS485 line: 1200m
9.4 Protocols
Any protocol working below 115200 Baud

IT - Italiano - Manuale di istruzioni
1
IT
1 Informazioni sul
presente manuale
Prima di installare e utilizzare questa unità, leggere
attentamente questo manuale. Conservare questo
manuale a portata di mano come riferimento futuro.
1.1 Convenzioni tipografiche
 PERICOLO!
Pericolosità elevata.
Rischio di scosse elettriche. Togliere
l'alimentazione prima di procedere con
le operazioni, salvo diversa indicazione.
 ATTENZIONE!
Pericolosità media.
L'operazione è molto importante per
il corretto funzionamento del sistema.
Si prega di leggere attentamente
la procedura indicata e di eseguirla
secondo le modalità previste.
 INFO
Descrizione delle caratteristiche del
sistema.
Si consiglia di leggere attentamente
per comprendere le fasi successive.
2 Note sul copyright
e informazioni sui
marchi commerciali
I nomi di prodotto o di aziende citati sono
marchi commerciali o marchi commerciali
registrati appartenenti alle rispettive società.
3 Norme di sicurezza
 Il produttore declina ogni responsabilità
per eventuali danni derivanti da un
uso improprio delle apparecchiature
menzionate in questo manuale. Si
riserva inoltre il diritto di modificarne il
contenuto senza preavviso. Ogni cura è
stata posta nella raccolta e nella verifica
della documentazione contenuta in
questo manuale, tuttavia il produttore
non può assumersi alcuna responsabilità
derivante dall'utilizzo della stessa.
Lo stesso dicasi per ogni persona o
società coinvolta nella creazione e
nella produzione di questo manuale.
• L'installazione e la manutenzione del
dispositivo deve essere eseguita solo
da personale tecnico qualificato.
• Prima di effettuare interventi tecnici
sull'apparecchio togliere l'alimentazione elettrica.
• Non utilizzare cavi di alimentazione con
segni di usura o invecchiamento.
• Non effettuare per nessun motivo
alterazioni o collegamenti non previsti in
questo manuale: l'uso di apparecchi non
idonei può portare a gravi pericoli per la
sicurezza del personale e dell'impianto.
• Utilizzare solo parti di ricambio originali. Pezzi
di ricambio non originali potrebbero causare
incendi, scariche elettriche o altri pericoli.
• Prima di procedere con l'installazione controllare
che il materiale fornito corrisponda alle specifiche
richieste esaminando le etichette di marcatura
("4.2 Marcatura del prodotto", pagina 2).
ITALIANO
USB485
Convertitore da USB a RS485

IT - Italiano - Manuale di istruzioni
2
5.2 Smaltimento in sicurezza
dei materiali di imballaggio
I materiali d'imballo sono costituiti interamente
da materiale riciclabile. Sarà cura del tecnico
installatore smaltirli secondo le modalità di
raccolta differenziata o comunque secondo
le norme vigenti nel Paese di utilizzo.
Si ricorda comunque che in caso di ritorno di
materiale con malfunzionamenti è consigliato
l'imballaggio originale per il trasporto.
6 Assemblaggio e
installazione
6.1 Installazione
Scaricare e leggere attentamente la nota applicativa:
http://ftdichip.com/Documents/AppNotes/
AN_107_AdvancedDriverOptions_AN_000073.pdf
Scaricare ed installare il pacchetto:
http://www.ftdichip.com/Drivers/
CDM/CDM%202.04.16.exe
7 Istruzioni di
funzionamento ordinario
7.1 Funzionamento
ordinario (funzionamento
manuale, automatico)
 Questo dispositivo può essere usato
temporaneamente per aggiornare il
firmware o un’unità PTZ (vedi prodotti
collegati) da una console in modalità
remota: questa operazione deve essere
eseguita da personale di servizio.

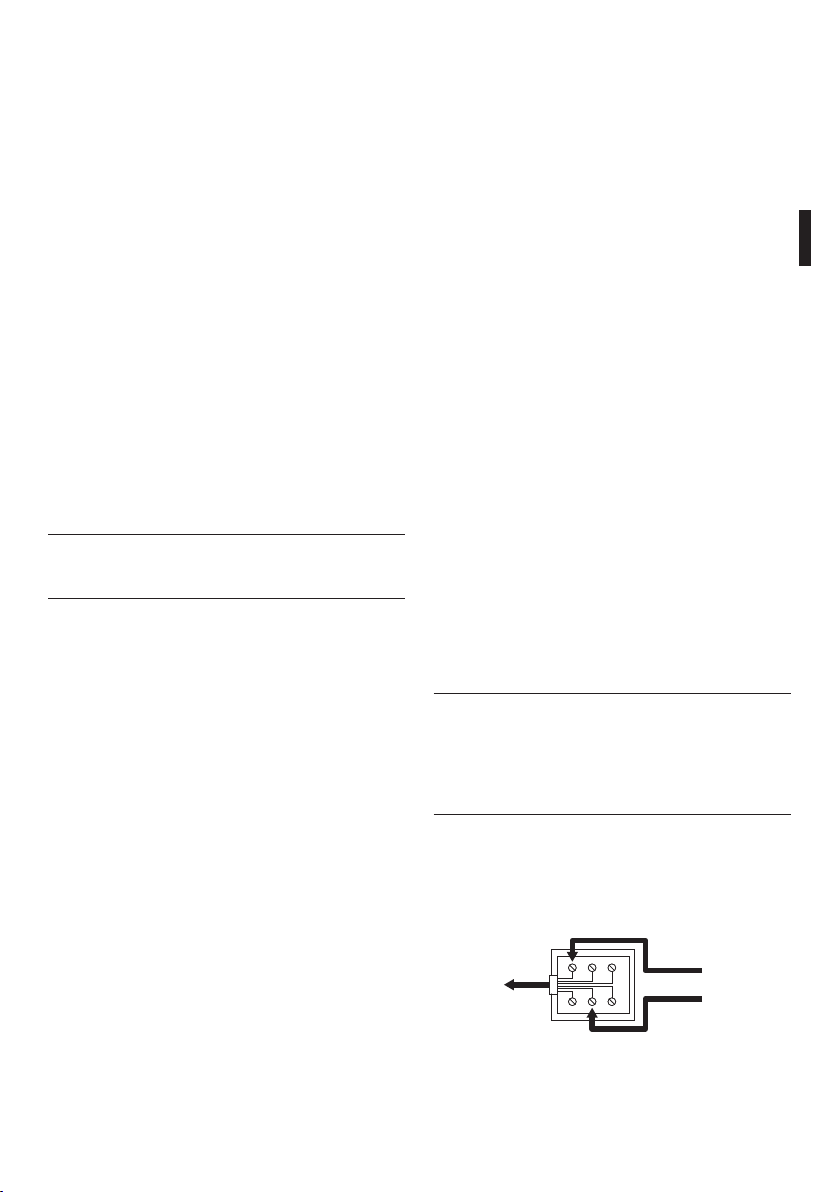

Collegare l’unità USB845 ad una porta USB del PC.
Collegare il cavo RJ11 alla presa RJ11 dell’unità
USB485. Il collegamento del RJ11è il seguente:
RS485 (+)
RS485 (-)
USB485
A (Blu)
B (Nero)
Fig. 01
La lunghezza massima della linea RS485 è di 1200m.
4 Identificazione
4.1 Descrizione e
designazione del prodotto
Il convertitore USB485 è adatto per la connessione
di una tastiera DCJ o DCT a un PC.
Questo dispositivo può essere usato
temporaneamente per aggiornare il firmware
o un’unità PTZ (vedi prodotti collegati) da una
console in modalità remota: questa operazione
deve essere eseguita da personale di servizio.
È inoltre possibile controllare qualsiasi apparecchio
RS485 con un emulatore di terminale azionato dal PC.
4.2 Marcatura del prodotto
Vedere l’etichetta posta sull’esterno dell’imballo.
5 Preparazione del
prodotto per l'utilizzo
 Qualsiasi cambiamento non
espressamente approvato dal
costruttore fa decadere la garanzia.
5.1 Contenuto e disimballaggio
Alla consegna del prodotto verificare che
l'imballo sia integro e non abbia segni
evidenti di cadute o abrasioni.
In caso di evidenti segni di danno all'imballo
contattare immediatamente il fornitore.
Conservare l'imballo nel caso sia necessario
inviare il prodotto in riparazione.
Controllare che il contenuto sia rispondente
alla lista del materiale sotto indicata:
• Convertitore USB485
• Scatola di derivazione RJjack
• Cavo telefonico
• Manuale di istruzioni

IT - Italiano - Manuale di istruzioni
3
10 Disegni tecnici
 I valori espressi sono in millimetri.
2521
62
Fig. 02 USB485
8 Smaltimento dei rifiuti
 Questo simbolo e il sistema di
riciclaggio sono validi solo nei paesi
dell'EU e non trovano applicazione
in altri paesi del mondo.
Il vostro prodotto è stato costruito da
materiali e componenti di alta qualità,
che sono riutilizzabili o riciclabili.
Prodotti elettrici ed elettronici che portano
questo simbolo alla fine dell'uso devono essere
smaltiti separatamente dai rifiuti casalinghi.
Vi preghiamo di smaltire questo apparecchio
in un Centro di raccolta o in un'Ecostazione.
Nell'Unione Europea esistono sistemi di raccolta
differenziata per prodotti elettrici ed elettronici.
9 Dati tecnici
9.1 Meccanico
Peso Unitario: 0.015kg
Dimensioni: 62x21x25mm
9.2 Elettrico
Connessioni: USB Tipo A; RJ11
Alimentazione: +5 VDC da connettore USB
Consumo: < 100 mA
9.3 Comunicazioni
RS485: TIA485; 1 linea, terminazione interna (120 ohm );
in base al connettore RJ11 Videotec
USB: Compatibilità 1.1 /2.0 Full Speed
Lunghezza max. della linea RS485: 1200m
9.4 Protocolli
Qualsiasi protocollo che funzioni al di sotto di 115200
Baud

FR - Français - Manuel d'instructions
1
FR
3 Normes de securité
 Le producteur décline toute responsabilité
pour les dommages éventuels dus à une
utilisation non appropriée des appareils
mentionnés dans ce manuel. On réserve
en outre le droit d’en modifier le contenu
sans préavis. La documentation contenue
dans ce manuel a été rassemblée et vérifiée
avec le plus grand soin, cependant, le
producteur ne peut pas s’assumer aucune
responsabilité dérivante de l’emploi de
celle là. La même chose vaut pour chaque
personne ou société impliquées dans la
création et la production de ce manuel.
• L’installation et l’entretien du dispositif
doivent être exclusivement être effectués
par un personnel technique qualifié.
• Sectionner l’alimentation électrique avant
toute intervention technique sur l’appareil.
• Ne pas utiliser de câbles d’alimentation
usés ou endommagés.
• Ne procéder sous aucun prétexte à des
modifications ou des connexions non prévues
dans ce manuel: l’utilisation d’appareils non
adéquats peut comporter des dangers graves
pour la sécurité du personnel et de l’installation.
• Utiliser uniquement des pièces de rechange
d’origine. Les pièces non d’origine peuvent être
source d’incendies, de choc électrique ou autres.
• Avant de procéder à l’installation, contrôler
que le matériel fourni correspond à la
commande et examiner les étiquettes de
marquage ("4.2 Marquage du produit", page 2).
USB485
Convertisseur de USB à RS485
1 À propos de ce
mode d’emploi
Avant d’installer et d’utiliser cet appareil,
veuillez lire attentivement ce mode d’emploi.
Conservez-le à portée de main pour pouvoir
vous y reporter en cas de besoin.
1.1 Conventions typographiques
 DANGER!
Risque élevé.
Risque de choc électrique. Sauf indication
contraire, sectionner l’alimentation
avant de procéder à toute opération.
 ATTENTION!
Risque moyen.
Opération extrêmement importante
en vue d’un fonctionnement correct du
système; lire avec attention les opérations
indiquées et s’y conformer rigoureusement.
 REMARQUE
Description des caractéristiques du
système.
Il est conseillé de procéder à une
lecture attentive pour une meilleure
compréhension des phases suivantes.
2 Notes sur le copyright
et informations sur les
marques de commerce
Les noms de produit ou de sociétés cités
sont des marques de commerce ou des
marques de commerce enregistrées.
FRANÇAIS

FR - Français - Manuel d'instructions
2
5.2 Élimination sans danger
des matériaux d’emballage
Le matériel d’emballage est entièrement composé
de matériaux recyclables. Le technicien chargé de
l’installation est tenu de l’éliminer conformément aux
dispositions en matière de collecte sélective et selon
les normes en vigueur dans le pays d’utilisation.
En cas de dysfonctionnement et de retour
de matériel , il est conseillé d’utiliser
l’emballage original pour le transport.
6 Assemblage et
installation
6.1 Installation
Télécharger et lire avec attention
la notice applicative :
http://ftdichip.com/Documents/AppNotes/
AN_107_AdvancedDriverOptions_AN_000073.pdf
Télécharger et installer le paquet :
http://www.ftdichip.com/Drivers/
CDM/CDM%202.04.16.exe
7 Instructions de
fonctionnement courant
7.1 Fonctionnement
courant (fonctionnement
manuel et automatique)
 Ce convertisseur peut être utilisé
momentanément pour mettre à jour
le micrologiciel ou une unité PTZ (voir
produits compatibles) depuis un pupitre
en modalité à distance: cette operation
doit etre exécuté par personel de service.
Connecter l’unité USB845 à une porte USB du PC.
Brancher le câble RJ11à la prise RJ11 de l’unité
USB485. Le branchement du RJ11est le suivant :
RS485 (+)
RS485 (-)
USB485
A (Bleu)
B (Noir)
Fig. 01
Longueur max. de la ligne RS485: 1200 m.
4 Identification
4.1 Description et
désignation du produit
Le convertisseur USB485 est indiqué pour la
connexion d’un clavier DCJ ou DCT à un PC.
Ce convertisseur peut être utilisé momentanément
pour mettre à jour le micrologiciel ou une unité
PTZ (voir produits compatibles) depuis un
pupitre en modalité à distance: cette operation
doit etre exécuté par personel de service.
Il est également possible de contrôler
n’importe quel appareil RS485 avec un
émulateur de terminal actionné par le PC.
4.2 Marquage du produit
Voir l’étiquette sur l’extérieur de l’emballage.
5 Préparation du produit
en vue de l’utilisation
 Toute modification non approuvée
expressément par le fabricant entraînera
l’annulation de la garantie.
5.1 Contenu et déballage
Lors de la livraison du produit, vérifier que
l’emballage est en bon état et l’absence de
tout signe évident de chute ou d’abrasion.
En cas de dommages évidents, contacter
immédiatement le fournisseur.
Conserver l’emballage en cas de nécessité
d’expédition du produit pour réparation.
Contrôler que le contenu correspond à la
liste matériel indiquée ci-dessous:
• Convertisseur USB485
• Boîte de dérivation RJjack
• Câble téléphonique
• Manuel d'instructions

FR - Français - Manuel d'instructions
3
10 Dessins techniques
 Les valeurs sont entendues en millimètres.
2521
62
Fig. 02 USB485
8 Élimination des déchets
 Ce symbole et le système de recyclage
ne sont appliqués que dans les pays UE
et non dans les autres pays du monde.
Votre produit est conçu et fabriqué avec des
matèriels et des composants de qualité supérieure
qui peuvent être recyclés et réutilisés.
Ce symbole signifie que les équipements électriques
et électroniques en fin de vie doivent être
éliminés séparément des ordures ménagères.
Nous vous prions donc de confier cet équipement
à votre Centre local de collecte ou Recyclage.
Dans l’Union Européenne, il existe des
systèmes sélectifs de collecte pour les produits
électriques et électroniques usagés.
9 Données techniques
9.1 Mécanique
Poids Net: 0.015kg
Dimensions: 62x21x25mm
9.2 Électrique
Connexions: USB Type A; RJ11
Alimentation: +5 VDC depuis connecteur USB
Consommation: < 100 mA
9.3 Communications
RS485: TIA485; 1 ligne, terminaison interne (120 ohm );
en fonction du connecteur RJ11 Videotec
USB: Compatibilité 1.1 /2.0 Full Speed
Longueur max. de la ligne RS485: 1200m
9.4 Protocoles
N’importe quel protocole qui fonctionne au-dessous de
115200 Baud

DE - Deutsch - Bedienungslanleitung
1
DE
3 Sicherheitsnormen
 Der Hersteller lehnt jede Haftung für
eventuelle Schäden ab, die aufgrund
unsachgemäßer Anwendung der in diesem
Handbuch erwähnten Geräte entstanden
ist. Ferner behält er sich das Recht vor, den
Inhalt ohne Vorkündigung abzuändern.
Die Dokumentation in diesem Handbuch
wurde sorgfältig ausgeführt und überprüft,
dennoch kann der Hersteller keine Haftung
für die Verwendung übernehmen. Dasselbe
gilt für jede Person oder Gesellschaft, die
bei der Schaffung oder Produktion von
diesem Handbuch miteinbezogen ist.
• Die Installation und Wartung der Vorrichtung
ist technischen Fachleuten vorbehalten.
• Vor technischen Eingriffen am Gerät muss die
Stromversorgung unterbrochen werden.
• Es dürfen keine Versorgungskabel mit Verschleiß-
oder Alterungsspuren verwendet werden.
• Unter keinen Umständen dürfen Veränderungen
oder Anschlüsse vorgenommen werden, die
in diesem Handbuch nicht genannt sind: Der
Gebrauch ungeeigneten Geräts kann die Sicherheit
des Personals und der Anlage schwer gefährden.
• Es dürfen nur Original-Ersatzteile verwendet
werden. Nicht originale Ersatzteile können
zu Bränden, elektrischen Entladungen
oder anderen Gefahren führen.
• Vor der Installation ist anhand des
Kennzeichnungsschildes nachzuprüfen, ob das
gelieferte Material die gewünschten Eigenschaften
aufweist ("4.2 Kennzeichnung des Produkts", Seite 2).
1 Allgemeines
Lesen Sie bitte vor dem Installieren und
dem Verwenden dieses Gerätes die
Bedienungsanleitung sorgfältig durch. Bewahren
Sie sie zum späteren Nachschlagen auf.
1.1 Schreibweisen
 GEFAHR!
Erhöhte Gefährdung.
Stromschlaggefahr. Falls nichts anderes
angegeben, unterbrechen Sie die
Stromversorgung, bevor die beschriebenen
Arbeiten durchgeführt werden.
 ACHTUNG!
Mittlere Gefährdung.
Der genannte Vorgang hat große
Bedeutung für den einwandfreien
Betrieb des Systems: es wird
gebeten, sich die Verfahrensweise
anzulesen und zu befolgen.
 ANMERKUNG
Beschreibung der Systemmerkmale.
Eine sorgfältige Lektüre wird
empfohlen, um das Verständnis der
folgenden Phasen zu gewährleisten.
2 Anmerkungen
zum Copyright und
Informationen zu den
Handelsmarken
Die angeführten Produkt- oder Firmennamen sind
Handelsmarken oder eingetragene Handelsmarken.
DEUTSCH
USB485
Wandler von USB nach RS485

DE - Deutsch - Bedienungslanleitung
2
5.2 Sichere Entsorgung der
Verpackungsmaterialien
Die Verpackungsmaterialien sind vollständig
wiederverwertbar. Es ist Sache des
Installationstechnikers, sie getrennt, auf jeden
Fall aber nach den geltenden Vorschriften
des Anwendungslandes zu entsorgen.
Es wird nochmals empfohlen, mit
Fehlfunktionen behaftetes Material in der
Originalverpackung zurückzusenden.
6 Zusammenbau
Und Installation
6.1 Installation
Die Applikationsbeschreibung
herunterladen und aufmerksam lesen:
http://ftdichip.com/Documents/AppNotes/
AN_107_AdvancedDriverOptions_AN_000073.pdf
Das Paket herunterladen und installieren:
http://www.ftdichip.com/Drivers/
CDM/CDM%202.04.16.exe
7 Anleitung für den
normalen Betrieb
7.1 Normalbetrieb (Hand-/
Automatikbetrieb)
 Dieser Wandler kann vorübergehend
dazu benutzt werden, um das Firmware
oder eine PTZ-Einheit (sehen Korrelierte
Produkte) über eine Konsole ferngesteuert
zu aktualisieren: das muss von
Dienstpersonal ausgeführt werden.
Die Einheit USB845 mit einem USB-Anschluss
des PC verbinden. Das Kabel RJ11 an die
Buchse RJ11 der Einheit USB485 anschließen.
RJ11 ist folgendermaßen angeschlossen:
RS485 (+)
RS485 (-)
USB485
A (Blau)
B (Schwarz)
Fig. 01
Die Höchstlänge der Linie RS485 beträgt 1200m.
4 Identifizierung
4.1 Beschreibung und
Bezeichnung des Produktes
Der Wandler USB485 ist für den Anschluss einer
DCJ oder DCT Tastatur an einen PC geeignet.
Dieser Wandler kann vorübergehend dazu
benutzt werden, um das Firmware oder eine
PTZ-Einheit (sehen Korrelierte Produkte) über
eine Konsole ferngesteuert zu aktualisieren: das
muss von Dienstpersonal ausgeführt werden.
Außerdem ist es möglich, jede Art von
RS485 Gerät mit einem PC betriebenem
Terminal-Emulator zu kontrollieren.
4.2 Kennzeichnung des Produkts
Siehe das Schild außen auf der Verpackung.
5 Vorbereitung
des Produktes auf
den Gebrauch
 Jede vom Hersteller nicht ausdrücklich
genehmigte Veränderung führt zum
Verfall der Gewährleistungsrechte.
5.1 Inhalt und Entfernen
der Verpackung
Bei der Lieferung des Produktes ist zu prüfen, ob
die Verpackung intakt ist oder offensichtliche
Anzeichen von Stürzen oder Abrieb aufweist.
Bei offensichtlichen Schadensspuren
an der Verpackung muss umgehend
der Lieferant verständigt werden.
Bewahren Sie die Verpackung auf für den Fall, dass
das Produkt zur Reparatur eingesendet werden muss.
Prüfen Sie, ob der Inhalt mit der nachstehenden
Materialliste übereinstimmt:
• USB485 Wandler
• Abzweigkäste RJjack
• Telefonkabel
• Bedienungslanleitungen

DE - Deutsch - Bedienungslanleitung
3
10 Technische
Zeichnungen
 Maßangabe in Millimeter.
2521
62
Fig. 02 USB485
8 Müllentsorgungsstellen
 Dieses Symbol und das entsprechende
Recycling-System gelten nur für
EULänder und finden in den anderen
Ländern der Welt keine Anwendung.
Ihr Produkt wurde entworfen und hergestellt
mit qualitativ hochwertigen Materialien
und Komponenten, die recycelt und
wiederverwendet werden können.
Dieses Symbol bedeutet, daß elektrische und
elektronische Geräte am Ende ihrer Nutzungsdauer
von Hausmüll getrennt entsorgt werden sollen.
Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen
Sammelstelle oder im Recycling Centre.
In der Europäischen Union gibt es unterschiedliche
Sammelsysteme für Elektrik- und Elektronikgeräte.
9 Technische Daten
9.1 Mechanik
Einheitsgewicht: 0.015kg
Abmessungen: 62x21x25mm
9.2 Elektrik
Anschlüsse: USB Typ A; RJ11
Versorgung: +5 VDC von USB Anschluss
Verbrauch: < 100 mA
9.3 Kommunikationen
RS485: TIA485; 1 Linie, interne Terminierung (120 ohm );
je nach RJ11 Videotec
USB: Kompatibilität 1.1 /2.0 Full Speed
Max. Länge der RS485 Linie: 1200m
9.4 Protokolle
Jedes Protokoll, dass unter 115200 Baud arbeitet

VIDEOTEC S.p.A.
www.videotec.com
Printed in Italy
MNVCUSB485_0940
