VIETA VM-HS247BK User manual

Le rogamos que lea el manual de usuario antes de utilizar el producto y que lo guarde para futuras consultas.
Please read the user manual first before using the product, keep well for future referring.
Por favor, leia o manual de utilizador antes de utilizar o produto, e mantenha-o para futura referência.
VM-HS247BK
Manual de usuario
Reproductor multimedia portátil de doble pantalla 7”
User Manual
7” Double Panel Portable Media Player
Manual de utilizador
Leitor Multimédia portátil com dois ecrãs de 7”

CASOS EXENTOS DE DICHA GARANTÍA
1. El periodo de la garantía exceda del tiempo estipulado.
2. Siempre que el producto presente manipulaciones hechas por centros o personas no autorizadas por VIETA AUDIO S.A.
3. Siempre que el producto presente daños causados por manipulaciones incorrectas, utilización del mismo con fines
inadecuados para los que no ha sido diseñado y que no estén contemplados en el manual de usuario, así como roturas de
piezas, ralladuras, fisuras, desgaste de piezas por el uso, daños producidos por restos de pintura, arena, agua, o restos de
comida dentro de la unidad.
4. Esta garantía no cubre los gastos ni los daños derivados del transporte.
5. Pérdidas, robo o accidentes producidos por incendio, líquidos, productos químicos, calor excesivo, ventilación inadecuada,
vandalismo, inundaciones, tormentas eléctricas, tensión o suministro de voltaje excesivo o incorrecto, rayos, terremotos,
impactos, otras fuerzas externas, radiaciones.
6. Cualquier coste adicional derivado de la instalación o desinstalación del producto.
7. Productos comprados fuera del territorio español o en distribuidores no autorizados.
8. Los datos contenidos en nuestros productos, (archivos de fotos, música, soportes digitales, etc..) no están en ningún caso
cubiertos por la garantía, es responsabilidad del cliente realizar copias de seguridad antes de entregar el producto. Así mismo
la incorrecta configuración o instalación del software o incompatibilidades con el hardware de otros equipos incluyendo drivers
y controladores.
9. Mantenimiento reparación o sustitución de piezas derivado del uso y desgaste.
10. Baterías recargables y/o desechables (el tiempo de vida depende de la frecuencia de uso).
11. Fallos menores o variaciones en la calidad del producto que no afecten a su valor o el propósito para el cual fue creado.
12. Negligencia.
13. Accesorios:
 Estuches y piezas de los enchufes.
 Cables de conexión.
 Diademas.
 Kits de los extremos de los auriculares, almohadillas para las orejas.
 Acabados decorativos.
14. Cualquier incidencia detectada al recibir la mercancía ha de ser notificada al servicio de atención al cliente 902.367.607
o al correo [e-mail]. De acuerdo con el artículo 366 del código de comercio, VIETA AUDIO S.A. no admitirá reclamaciones
sobre roturas, golpes o falta de bultos pasadas 24 horas después de haber recibido la entrega de la mercancía.
ATENCIÓN AL CLIENTE / Tel. [phone] / Fax. [phone] / www.vieta.es
CONDICIONES DE GARANTÍA
VIETA AUDIO S.A. garantiza sus productos por un periodo de 24 meses. El periodo de garantía comienza en la fecha de compra
de productos totalmente nuevos y sin usar por parte del primer usuario final.
Esta garantía cubre los posibles fallos de fabricación para todos los productos Vieta vendidos en el territorio español por
distribuidores autorizados. Los productos Vieta adquiridos en otros países estarán cubiertos por la garantía que ofrezca el
distribuidor local.
Esta garantía tendrá validez solamente cuando se presente la factura de compra en la cual aparece el nombre del cliente, el
centro distribuidor y la fecha en la que se realiza la compra del producto. VIETA AUDIO S.A. acepta repara durante el periodo de
garantía, todos aquellos productos que presenten anomalías durante su utilización normal tal y como se detalla en el manual
de usuario y siempre que se utilice para el fin de fue diseñado.
Siempre que se realice un cambio de componentes o una sustitución del producto no se prorroga el periodo de la garantía.

Índice

 Instruccionesdeseguridadimportantes 4

Precaucionesdeseguridad 5

Identificacióndecontroles
  Unidadprincipal 6
  Mandoadistancia 7


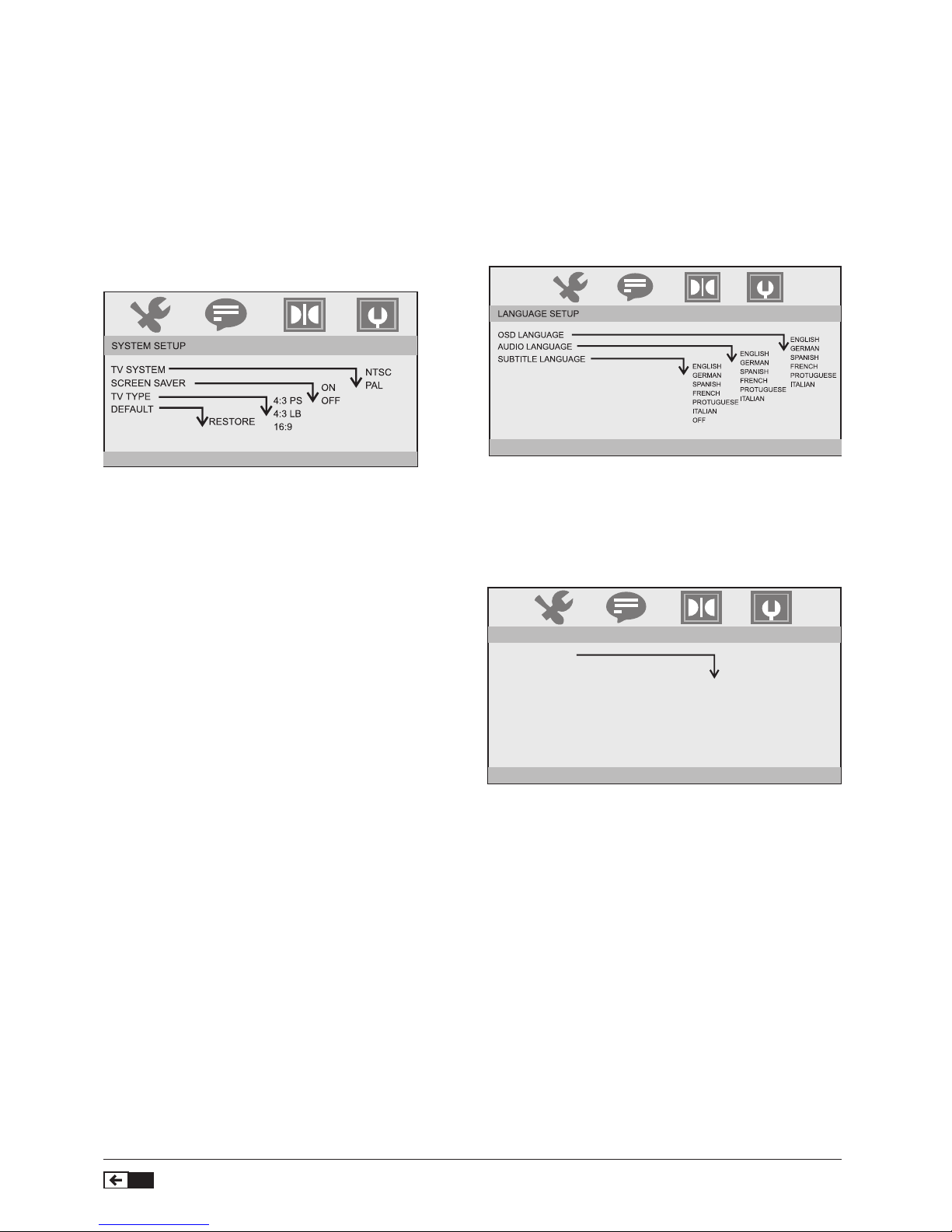

ConfiguracióndelmenúSETUP
  Páginadeconfiguracióndelsistema 8
  Páginadeconfiguracióndeidioma 8
  Páginadeconfiguracióndereposo 8
  Páginadeconfiguracióndevideo 9
  Configuracióndelmenutftdelaunidadesclava 9

Parámetrosyespecificaciones
  Parámetroselectrónicos 10
  Sistema 10
  Parámetrosdelabateria 10


Reproductor multimedia portátil de doble pantalla 7”
4
1.Advertencia:Parareducirelriesgode
descargaeléctrica,noquitelacarcasaola
partetrasera.Enelinteriornohaypiezasque
elusuariopuedareparar.Consulteapersonal
cuallificado.
2.Advertencia:Parareducirelriesgodeincendio
odescargaeléctrica,noexpongalaunidadala
lluvianialahumedad.
3.EvitequeeladaptadoryelDVDportátilentren
encontactoconelagua(goteoosalpicaduras),
nicoloqueobjetosconlíquido,comojarrones,
sobreelaparato.
4.MantengaelDVDportátillejosdelaluz
solardirectaydefuentesdecalortalescomo
radiadoresoestufas.
5.Nobloqueelasaberturasdeventilación.Las
ranurasyaberturasdelaunidadsirvenparala
ventilacióndelaunidad.Nobloqueenuncalas
aberturascolocandoelDVDportátilsobreun
cojín,sofáosuperficiesimilar.
6.NocoloqueelDVDportátilsobreuncarro,
base,trípode,repisaomesainestables.La
unidadsepuedecaeryprovocardañoso
lesiones.
7.Nocoloqueobjetospesadosoafiladossobre
elpanelLCDoelmarco.
8.UtilicesóloeladaptadordeCAincluidoconel
DVDportátilElusodecualquierotroadaptador
anularálagarantía.
9.SiseempleaelenchufedeladaptadorCA
comodispositivodedesconexión,éstedebe
estarsiempreamano.
Instruccionesdeseguridadimportantes
Estamarcaindicaqueesteproductonodebetirarseconotrosresiduos
domésticosenlaUE.Paraevitarposiblesdañosmedioambientalesopara
lasaludhumana,comoresultadodelaeliminaciónincontroladaderesiduos,
recíclelodeformaresponsableparafomentarlareutilizaciónsostenibledelos
recursosmateriales.Parareciclarsudispositivousado,utilicelossistemasde
devoluciónyrecogidaopóngaseencontactoconelminoristaquelevendióel
producto.Puedenllevarseesteproductoparareciclarloconseguridad.
10.Desconectelaalimentacióndelatomade
corrientecuandolaunidadnoestéenuso.
11.Presteatenciónalosaspectosambientales
paralaeliminacióndelasbaterías.
12.PRECAUCIÓN:Peligrodeexplosiónsilas
bateríassesustituyendeformaincorrecta.
Sustitúyalasúnicamenteporotrasdelmismotipo
oequivalente.
13.ADVERTENCIA:Lasbaterías(bateríaso
paquetedebaterías)nodebeexponersea
temperaturasexcesivascomolasresultantesde
laincidenciadirectadelsol,fuegoosimilares.
14.ADVERTENCIA:Unapresiónsonoraexcesiva
porusodeauricularespuedegenerarpérdidade
audición.
15.ADVERTENCIA:Utilicesolamentelos
accesoriosespecificadosporelfabricante,el
DVDportátilincluyeunadaptadordeCA,siel
adaptadordeCAseutilizacomodispositivode
desconexión,eldispositivodedesconexióndebe
estarsiempreamano.
16.Precaución:Existepeligrodeexplosiónen
casodesustituirlabateríadeformaincorrecta,
sustitúyalasóloporunabateríadelmismotipoo
equivalente(bateríadelitio).

5

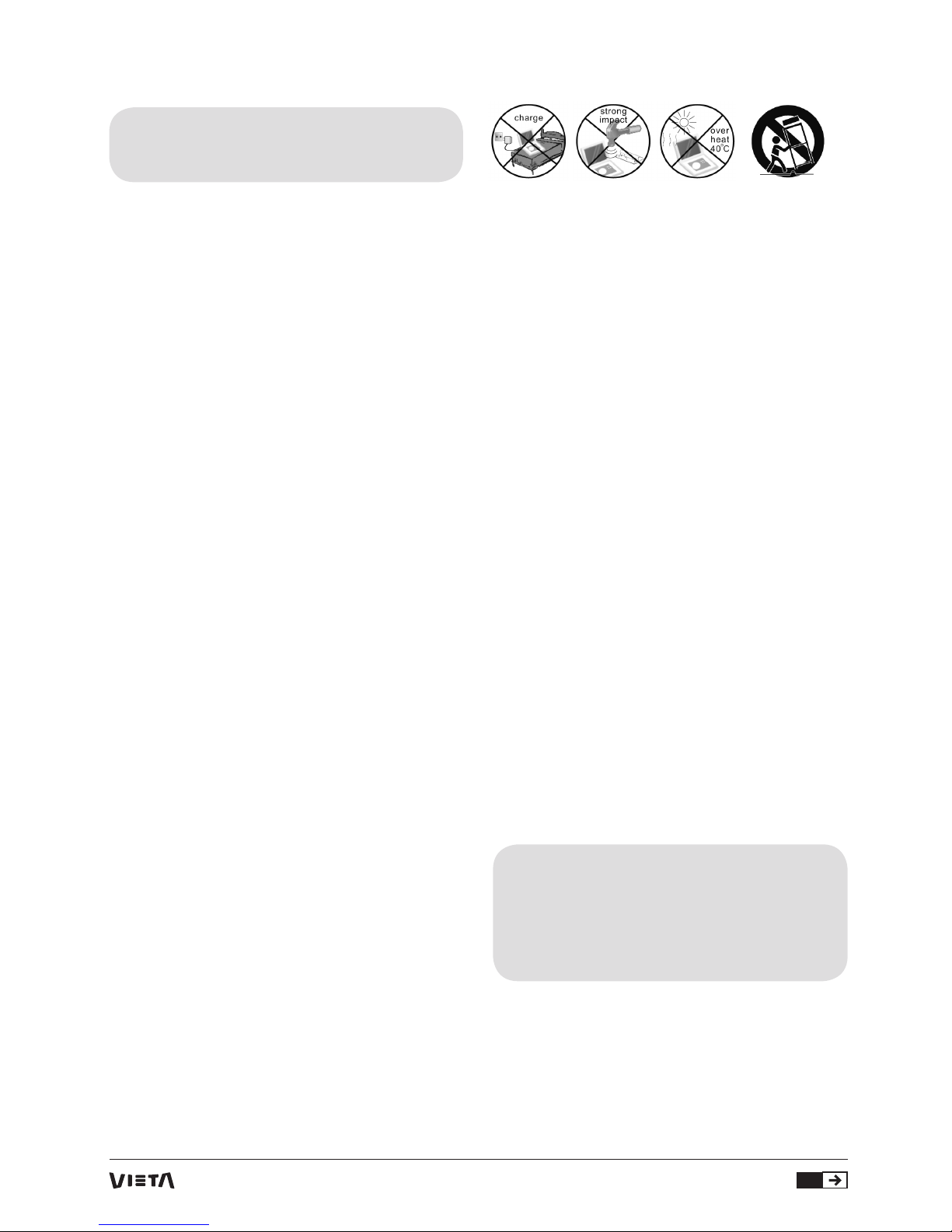

Advertencia:Estereproductordediscosdevídeo
digitalutilizaunsistemaláser.
Elusodeloscontrolesoajustesolarealización
deprocedimientosdistintosalosaquí
especificadospuedegenerarunapeligrosa
exposiciónalaradiación.
Advertencia:paraevitarlaexposicióndirectaa
losrayosdelláser,noabralacarcasa.Silacaja
estáabierta,seemiteradiaciónláservisible.
Advertencia:nuncamiredirectamentealrayo
láser.
Precaución:noinstaleesteproductoenun
espaciocerradocomounaestanteríaoun
muebledeesetipo.
Advertencia:cuandolaunidadlautiliceporun
niño,suspadresdeberánasegurarsedequeel
niñocomprendatodosloscontenidosdelmanual
deinstruccionesreferidosalusodelabatería
paragarantizarunusocorrectodelamismaen
todomomento.
Advertencia:silabateríasesobrecalientaosi
percibeustedalgúnolor(desagradableono)
procedentedelamisma,dejedeutilizarlay
póngaseencontactoconelcentrodeservicio
técnicoparaquelasustituya.
Advertencia:nocarguelasbateríasenlugares
conpocaventilación,talescomo:colchón,sofá,
cojín,alfombrilla...
Advertencia:laempresanosehace
responsabledelusoincorrectodelasbaterías
odelincumplimentodenuestraetiquetade
instruccionesdeadvertenciasituadaenla
carcasadelasbaterías.
Advertencia:estáprohibidoelusode
extensionesdecableUSBsuperioresa250mm
parasuusoenelpuertoUSB.
Precaucionesdeseguridad
NotassobreCopyrights
Quedaprohibidoporleylacopia,difusión,
emisión,difusiónporcable,reproducciónen
lugarpúblicooalquilernoautorizadosdematerial
protegidoporcopyrightsinelcorrespondiente
permiso.
Esteproductodisponedelafuncióndeprotección
contracopiadesarrolladaporMacrovision.Las
señalesdeproteccióncontracopiaquedan
registradasenalgunosdiscos.
Algrabaryreproducirlasimágenesdeestos
discos,apareceráruidodeimagen.Esteproducto
incorporatecnologíadeproteccióndecopyright
protegidaporciertaspatentesdeEE.UU.yotros
derechosdepropiedadintelectualpertenecientes
aMacrovisionCorporationydeotrostitularesde
derechos.Elusodeestatecnologíadeprotección
decopyrightdebeserautorizadoporMacrovision
Corporation,yestádestinadoalusodomésticoy
otrosusoslimitados,amenosqueseaautorizado
porMacrovisionCorporation.Quedanprohibidos
losprocesosdeingenieríainversaodesmontaje.
Númerodeserie
Podráencontrarelnúmerodeserieenlaparte
posteriordelaunidad.Dichonúmeroesúnico
paraestaunidadynoestádisponiblepara
terceros.Registrelainformaciónaquísolicitaday
conserveestaguíacomopruebapermanentede
sucompra
 Númerodemodelo:
 Númerodeserie:
 Fechadecompra:
ADVERTENCIA
Riesgodedescargaeléctrica
Noabrir

Reproductor multimedia portátil de doble pantalla 7”
6
Identicacióndecontroles
Unidad principal
Unidad maestra
Unidad esclava
1.HOME
2. up/down
 anterior/siguiente
Pulsaciónbreve:up/down
Pulsaciónprolongada:
anterior/siguiente
3. izquierda/derecha
VOL-/VOL+
Pulsaciónbreve:
izquierda/derecha
Pulsaciónprolongada:
VOL-/VOL+
4.ENTER
5.DCOUT
6.AVOUT
7.GAME1
8.GAME2
9.AURICULARES
10.DCIN9V
11.SD/MMC
12.TomaUSB
13.ALIMENTACIÓN(ON/OFF)
14.LUZTRASERA
15.MODO
16. abajo/arriba
17. izquierda/derecha
VOL-/VOL+
18.DCIN9V
19.AVIN
20.AURICULARES
21.ALIMENTACIÓN(ON/OFF)
/
/
/
/
/

7
Mando a distancia
1.MUTE
Desactivalasalidadeaudio
2.AUDIO
Seleccionaunidiomadeaudio
3.HOME
PulseelbotónHOMEparaaccederalmenúprincipal
4.PHOTO
PulseelbotónPHOTOparaverfotografías
5.VOLPulsar
parabajarelvolumen
6.VOL+
Pulsarparasubirelvolumen
7.DISPLAY
Paravereltiempodereproducciónylainformación
deestado
8.ENTER
Confirmalaseccióndeunmenú
9.SETUP
Accedeosaledelmenúdeconfiguración
10.SLOW
Pulseelbotónrepetidamenteparaunareproducción
lenta,yalternarentrediferentesvelocidades.Las
velocidadesson1/2,1/3,1/4,1/5,1/6,1/7ynormal
11. BOTÓN
PulsePLAY/PAUSEunavezparapausarla
reproducción,pulsePLAY/PAUSEdenuevopara
reanudarlareproducción
12.BOTÓN
Detienelareproducción
13. BOTÓN
Retrocesorápido
14. BOTÓN
Avancerápido
15.SOURCE
TARJETA/USB
16.SUBTITLE
PulseSUBTITLEvariasvecesdurantela
reproducciónparaescucharunidiomadesubtítulos
diferente
17.VIDEO
PulseelbotónPHOTOparareproducirpelículas
18.MUSIC
PulseelbotónPHOTOparareproducirmúsica
19.PROGRAM
PulseelbotónPROGRAMparaunefectode
presentacióndediapositivas
20.RETURN
Vuelvealapáginasuperior
21.REPEAT
PulseREPEATdurantelareproducciónpara
seleccionarelmododerepeticióndeseado.
22.ZOOM
Enelestadodepausadeunasolaimagen,pulse
ZOOMparaaumentareltamañodevisualizaciónde
laimagen
23. BOTÓN
Vuelvealcapítulo/pistaanterior
24. BOTÓN
Cambiaalcapítulo/pistasiguiente

Reproductor multimedia portátil de doble pantalla 7”
8
ConguracióndelmenúSETUP
Páginadeconfiguracióndel
sistema
PulseelbotónSETUPparaaccederalmenúde
configuración.Uselosbotonesdedirección
tuparaseleccionarelelementopreferido.
Terminadoslosajustes,pulseSETUPdenuevopara
volveralavisualizaciónnormal.
Configuracióndelsistema
SistemadeTV
Seleccioneelsistemadecolorcorrespondientea
lasalidaAVdesutelevisión.Estereproductores
compatibleconlossistemasNTSCyPAL.
PAL:seleccioneestaopciónsilatelevisión
conectadatienesistemaPAL.Cambiarálaseñalde
vídeodeundiscoNTSCylasalidaalformatoPAL.
NTSC:seleccioneestaopciónsilatelevisión
conectadatienesistemaNTSC.Cambiarálaseñalde
vídeodeundiscoPALylasalidaalformatoNTSC.
Protectordepantalla
Estafunciónseusaparaactivarodesactivarel
protectordepantalla.
TipodeTV
Seleccionalarelacióndeaspectodelaimagen
reproducida.
4:3PS:Sitieneunatelevisiónnormalydeseacortar
ambosladosdelaimagenodeseaformatearlapara
queseajustealapantalla.
4:3LB:Sitieneunatelevisiónnormal.Enestecaso,
semostraráunaimagenanchaconbandasnegras
enlapartesuperioreinferiordelapantalladela
televisión.
16:9:Mododepantallaancha.
Default
Restauralaconfiguracióndefábricadelmenúde
configuración.
Páginadeconfiguracióndeidioma
Configuracióndelidioma
SeleccioneelidiomadeOSDyelidiomadeaudio/
subtítulos/menúsdelosarchivossiestádisponible.
Páginadeconfiguracióndereposo
REPOSOAUTOMÁTICO
Estafunciónseutilizaparaseleccionarlosajustes
delmododereposoautomáticodespuésde3o4
horas.
3HORAS:launidadcambiaalmododereposo
despuésde3horassinohayningunainteraccióndel
usuarioenesteperíododetiempo.
4HORAS:launidadcambiaalmododereposo
despuésde4horassinohayningunainteraccióndel
usuarioenesteperíododetiempo.
APAGADO:lafuncióndereposoautomáticoestá
desactivada,ylaunidadpermaneceráenmodo“on”,
inclusosinohayinteraccióndelusuario.
AUTO STANDBY
STANDBY SETTING --
OFF
3 HOURS
4 HOURS

9
ConguracióndelmenúTFTdela
unidadesclava
Páginadeconfiguracióndevídeo
Puedecambiarlaconfiguracióndelvídeo:brillo,
contraste,color,saturaciónynitidez.
50
50
50
bright
contra st
col or
englis h
reset
Páginaimagen
Brillo
Ajustalaconfiguracióndebrillodela
pantalla.
Contraste
Ajustalaconfiguracióndecontrasredela
pantalla.
Color
Ajustalaconfiguracióndecolordela
pantalla.
AjustaelidiomaOSDdelmenú
Pantalla
AjustalapantallaPANTALLA16:9o4:3

Reproductor multimedia portátil de doble pantalla 7”
10
Parámetroselectrónicos
Elemento Requisitoestándar
 Requisitosdealimentación:  100-240VCA,50/60Hz
Consumodeenergía:  <12W
Humedadoperativa:  del5al90%  

  Salidadevídeo:  1Vp-p(75)
  Salidadeaudio:  1.4Vrms(1KHz,0dB)

Sistema
Láser: lásersemiconductor,longituddeonda650nm
 Sistemadeseñales: NTSC/PAL
 Respuestadefrecuencia: 20Hza20kHz(1dB)
 Relaciónseñal/ruido: másde80dB(soloparaconectoresdeSALIDA 
   ANALÓGICA)
 Rangodinámico: másde80dB(DVD/CD)
Nota:lasespecificacionesyeldiseñoestánsujetosacambiossinprevioaviso.
Salida
Parámetrosyespecicaciones
Parámetrosdelasbaterías
Especificacionesdelabatería: Salida7,4V
Tiempodecarga/descarga: Tiempodecarganormal3h~4h
Condicionesdealmacenamientoyfuncionamiento:
  1.Condicionesdealmacenamiento Temperatura Humedad
  -6meses -20oC~+45C 65+20%
  -1semana -20oC~+65C 65+20%
  2.Condicionesdefuncionamiento: Temperatura Humedad
  -Carganormal 0oC~+45C 65+20%
  -Descarganormal -20oC~+65C 65+20%
